桩基承台计算

基本信息（四桩及以上承台验算）fc(N/mm2)A(mm)B(mm)C(mm)14.325502550600h(mm)桩入承台a as(mm)柱bcx(mm)7505070450柱bcy(mm)桩径(mm)等效方桩(mm)h0450600480680βhp ft(N/mm2)1 1.431、角桩对承台冲切验算N l≤ [β1x·(c2＋a1y/2)＋β1y·(c1＋a1x/2)]·βhp·f t·h0Nl=825KN[β1x·(c2＋a1y/2)＋β1y·(c1＋a1x/2)]·βhp·f t·h0=841.568KN通过上式计算由于N1< [β1x·(c2＋a1y/2)＋β1y·(c1＋a1x/2)]·βhp·f t·h0满足要求其中a1x=700mma1y=700mmλ1x= 1.0294λ1y= 1.0294β1x=0.56/(λ1x+0.2)=0.4555β1y=0.56/(λ1y+0.2)=0.45552、柱对承台冲切验算计算公式：《建筑桩基技术规范》（JGJ94-2008）F l≤ 2[β0x·(b c＋a0y)＋β0y·(h c＋a0x)]·βhp·f t·h0Fl=2100KN2[β0x(bcy＋a0y)＋β0y(bcx＋a0x)]βhpfth0=3431KNβhpβ0u m fth0=3077KN通过上式计算由于F1<2[β0x(bc＋a0y)＋β0y(hc＋a0x)]βhpfth0满足要求其中a0x=810mm M=N0.5/4*caoy=810mmβ0x=a0x/h0=0.7000β0y=a0y/h0=0.7000β0=0.7000um=4520mm3、承台受剪验算V ≤βhs·α·f t·b0·h0λx= 1.1912mmVx=1650KNλy= 1.1912mmVy=1650KNαx=0.7987βhsαxftbx0h0=3033KNαy=0.7987βhsαyftby0h0=3033KNβhs= 1.0415Vx满足<βhsαxftbx0h0Vy满足<βhsαyftby0h0基本信息（三桩承台计算）fc(N/mm2)A(mm)B(mm)C1(mm)14.390015601273h(mm)C2(mm)as(mm)柱bcx(mm)700124570450柱bcy(mm)桩径(mm)等效方桩(mm)h0450600480630βhp桩入承台a ft(N/mm2)θ1度150 1.4360θ2度1、底部角桩对承台冲切验算60N l1≤β11·(2·c1＋a11)·tg(θ1/2)·βhp·f t·h0Nl1=825KNβ11(2c1＋a11)tg(θ1/2)βhpfth0=975KN通过上式计算由于Nl1<β11(2c1＋a11)tg(θ1/2)βhpfth0满足要求其中a11=435mma12=498mm冲跨比λ11=0.6905冲跨比λ12=0.7904冲切系数β11=0.6289冲切系数β12=0.56542、顶部角桩对承台冲切验算N l2≤β12·(2·c2＋a12)·tg(θ2/2)·βhp·f t·h0Nl2=825KNβ12(2c2＋a12)tg(θ2/2)βhpfth0=879KN通过上式计算由于Nl1<β11(2c1＋a11)tg(θ1/2)βhpfth0满足要求3、等边三桩承台正截面弯矩计算M=Nmax(sa-30.5/4*c)/3=438KN.m每条板带配筋面积As=2012mm2。

四桩承台计算书

四桩承台计算书一、设计资料1、承台信息承台底标高：-6.60m承台高：1400mm承台x方向移心：0mm承台y方向移心：0mm2、桩截面信息桩截面宽：1400mm桩截面高：0mm单桩承载力：3200.00kN3、承台混凝土信息承台混凝土等级：C304.桩位坐标:桩位表柱信息表《建筑桩基技术规范》（JGJ 94－2008）以下简称桩基规范《混凝土结构设计规范》（GB 50010－2010）以下简称混凝土规范二、计算结果1、桩承载力验算承台及覆土重:采用公式：= 1905.1 kN∑X i2= 12250000.0 ∑Y i2= 12250000.02、承台内力配筋计算三、结果汇总一、标准组合下桩反力:最大最小桩反力及对应的标准组合桩平均反力最大值2999.90 (非震)(Load 11)桩平均反力最小值2541.45 (非震)(Load 4)桩平均反力最大值2790.87 (震)(Load 21)桩平均反力最小值2753.89 (震)(Load 20)单桩承载力验算满足二、基本组合下承台冲切、剪切、配筋计算:角桩冲切计算：桩1: 抗力6359.03 kN 冲切力3279.22 kN h0：1450 mm (Load:23)桩2: 抗力6359.03 kN 冲切力3246.43 kN h0：1450 mm (Load:23)桩3: 抗力6359.03 kN 冲切力3191.58 kN h0：1450 mm (Load:23)桩4: 抗力6359.03 kN 冲切力3224.38 kN h0：1450 mm (Load:23) 柱冲切计算：抗力13274.51 kN 冲切力12941.61 kN h0：1350 mm Load：23 抗剪计算：1左边：抗力11804.15kN 剪力6503.60kN h0：1450mm (Load:23)2右边：抗力11804.15kN 剪力6438.01kN h0：1450mm (Load:23)3上边：抗力12232.87kN 剪力6525.65kN h0：1450mm (Load:23)4下边：抗力12232.87kN 剪力6415.96kN h0：1450mm (Load:23)承台冲剪验算满足承台高度：承台高1500底板配筋计算：X方向：弯矩8779.86 kN.m 计算钢筋面积3186 mm2/m Load：23 Y方向：弯矩8320.20 kN.m 计算钢筋面积3019 mm2/m Load：23根据最小配筋率计算承台最小配筋：Agx min= 2100. mm2/mAgy min= 2100. mm2/m原钢筋x方向配筋量不满足原钢筋y方向配筋量不满足计算的配筋方案为：Agx: HRB400 22@100Agy: HRB400 20@100。

塔机四桩灌注桩基础计算书

塔机四桩灌注桩基础计算书1. 计算参数(1) 基本参数采用1台QTZ6020塔式起重机，臂长60ｍ，初装高度为40ｍ，塔身尺寸1.70ｍ，地下室开挖深度为-6.8ｍ，现场地面标高为-0.30ｍ，塔机基础面标高-0.30ｍ，采用四桩灌注桩基础。

(2) 计算参数1) 塔吊基础受力情况（表1及图1）表1图1 塔吊基础受力示意图比较塔机的工作状态和非工作状态的受力情况，塔吊基础按非工作状态计算（图2）：F k’=850.00×1.2=1020.00kN ，F h’=70.00×1.4=98.00kNM k=(2000.00+70.00×1.40)×1.4=2937.20kN.m2) 桩顶以下岩土力学资料（表2）表2序号地层名称厚度L(m)极限侧阻力标准值q sik(kPa)岩石饱和单轴抗压强度标准值f rk (kPa)q sik L i(kN/m)抗拔系数λiλi q sik L i(kN/m)1 松散粉细砂 0.20 40.00 8.00 0.50 4.002 中密中粗砂 8.50 60.00 510.000.60 306.003 强风化粉砂岩 1.50 170.00 255.00 1.00 255.004 中风化粉砂岩 1.00 10000.00桩长 11.20 ∑q sik L i=773.00∑λi q sik L i= 565.00(3) 基础设计主要参数（图3）基础桩采用4根Φ600钻(冲)孔灌注桩,桩顶标高-1.70m,桩端不设扩大头，桩端入中风化粉砂岩 1.00m；桩混凝土等级C25，f C=11.90N/mm2 ，E C=2.80×104N/mm2；f t=1.27N/mm2 ，桩长11.20m；钢筋HRB335，f y=300N/mm2，E s=2.00×105N/mm2；承台尺寸长(a)=4.20m，宽(b)=4.20m，高(h)=1.50m，桩中心与承台中心1.50m，承台面标高-0.30m；承台混凝土等级C35，f t=1.57N/mm2 ，f C=16.70N/mm2，γ混凝土=25kN/m3。

桩承台计算

桩承台设计计算------------------------------------------------------------------- 计算项目: 二桩承台CT2a-1计算一、基本资料：承台类型：二桩承台圆桩直径 d ＝ 400mm桩列间距 Sa ＝ 1200mm 桩行间距 Sb ＝ 500mm承台边缘至桩中心距离 Sc ＝ 400mm承台根部高度 H ＝ 1200mm 承台端部高度 h ＝ 1200mm柱子高度 hc ＝ 500mm（X 方向）柱子宽度 bc ＝ 500mm（Y 方向）单桩竖向承载力特征值 Ra ＝ 1400.0kN桩中心最小间距为 1200mm， 3.00d （d －圆桩直径或方桩边长）混凝土强度等级为 C30 fc ＝ 14.33 ft ＝ 1.43N/mm钢筋强度设计值 fy ＝ 300N/mm 纵筋合力点至近边距离 as ＝ 60mm 荷载的综合分项系数γz ＝ 1.35 永久荷载的分项系数γG ＝ 1.20 设计时执行的规范：《建筑地基基础设计规范》（GB 50007－2002）以下简称基础规范《混凝土结构设计规范》（GB 50010－2002）以下简称混凝土规范《钢筋混凝土承台设计规程》（CECS 88：97）以下简称承台规程二、承台自重和承台上土自重标准值 Gk：a ＝ 2 * Sc + Sa ＝ 2*400+1200 ＝ 2000mmb ＝ 2 * Sb ＝ 2*500 ＝ 1000mm承台底部面积 Ab ＝ a * b ＝ 2.000*1.000 ＝ 2.00m承台体积 Vct ＝ Ab * H1 ＝ 2.00*1.200 ＝ 2.400m承台自重标准值 Gk'' ＝γ c * Vct ＝ 25.00*2.400 ＝ 60.0kN承台上土自重标准值 Gk' ＝γs * (Ab - bc * hc) * ds＝18.00*(2.00-0.500*0.500)*1.000 ＝31.5kN承台自重和承台上土自重标准值 Gk ＝ Gk'' + Gk' ＝ 60.0+31.5 ＝91.5kN三、承台验算：圆桩换算桩截面边宽 bp ＝ 0.866 * d ＝ 0.866*400 ＝ 346mm1、承台受弯计算：(1)、单桩桩顶竖向力计算：在轴心竖向力作用下Qk ＝ (Fk + Gk) / n （基础规范 8.5.3-1）Qk ＝ (2708.5+91.5)/2 ＝ 1400.0kN ≤ Ra ＝ 1400.0kN每根单桩所分配的承台自重和承台上土自重标准值Qgk：Qgk ＝ Gk / n ＝ 91.5/2 ＝ 45.8kN扣除承台和其上填土自重后的各桩桩顶相应于荷载效应基本组合时的竖向力设计值：Ni ＝γz * (Qik - Qgk)N ＝ 1.35*(1400.0-45.8) ＝ 1828.2kN(2)、Y 轴方向柱边的弯矩设计值：（绕 Y 轴）Myct ＝ Nl * (Sa - hc) / 2 ＝ 1828.2*(1.200-0.500)/2 ＝ 639.9kN·M①号筋 Asx ＝ 1904mm δ＝ 0.035 ρ＝ 0.17%10Φ16@100 （As ＝ 2011）2、承台受冲切承载力验算：(1)、柱对承台的冲切验算：扣除承台及其上填土自重，作用在冲切破坏锥体上的冲切力设计值：Fl ＝ 3656475N柱对承台的冲切，可按下列公式计算：Fl ≤ 2 * [βox * (bc + aoy) + βoy * (hc + aox)] * βhp * ft * ho（基础规范8.5.17-1）X 方向上自柱边到最近桩边的水平距离：aox ＝ 600 - hc / 2 - bp / 2 ＝ 600-500/2-346/2 ＝ 177mm λox ＝ aox / ho ＝ 177/(1200-60) ＝ 0.155当λox < 0.2 时，取λox ＝ 0.2，aox ＝ 0.2 * ho ＝ 0.2*1140 ＝228mmX 方向上冲切系数βox ＝ 0.84 / (λox + 0.2) （基础规范8.5.17-3）βox ＝ 0.84/(0.200+0.2) ＝ 2.100aoy ＝ Min{Sb - bc / 2, Ho} ＝ Min{250,1140} ＝ 250mm2 * βox * (bc + aoy) * βhp * ft * ho＝ 2*2.100*(500+250)*0.967*1.43*1140＝ 4973994N ≥ Fl ＝ 3656475N，满足要求。

承台桩基承载力计算公式

承台桩基承载力计算公式引言。

承台桩基是一种常用的地基工程结构，它能够有效地分担建筑物或其他重型设备的荷载，并将荷载传递到地下的承载层。

在设计承台桩基时，计算其承载力是非常重要的一步。

本文将介绍承台桩基承载力的计算公式及其相关内容。

承台桩基承载力计算公式。

承台桩基的承载力计算公式是基于桩的承载力计算公式和承台的承载力计算公式的基础上进行综合计算得出的。

在计算承台桩基承载力时，需要考虑到桩的承载力和承台的承载力，并进行合理的组合计算。

1. 桩的承载力计算公式。

桩的承载力计算公式一般采用静力荷载法或动力触探法进行计算。

静力荷载法是根据桩的受力状态和地层的性质来计算桩的承载力，其计算公式如下：Qs = As fs。

其中，Qs为桩的承载力，As为桩的截面积，fs为桩材料的抗压强度。

2. 承台的承载力计算公式。

承台的承载力计算公式一般采用承载力公式和弯矩公式进行计算。

承载力公式用于计算承台的承载能力，弯矩公式用于计算承台的抗弯能力。

3. 承台桩基承载力计算公式。

承台桩基的承载力计算公式是将桩的承载力和承台的承载力进行合理的组合计算得出的。

其计算公式如下：Qp = Qs + Qf。

其中，Qp为承台桩基的承载力，Qs为桩的承载力，Qf为承台的承载力。

承台桩基承载力计算实例。

为了更好地理解承台桩基承载力的计算过程，我们可以通过一个实例来进行说明。

假设某建筑物的荷载为1000kN，采用承台桩基结构，桩的截面积为1m²，桩材料的抗压强度为50MPa，承台的承载能力为2000kN，承台的抗弯能力为1000kN·m。

则承台桩基的承载力计算如下：桩的承载力计算：Qs = As fs = 1m² 50MPa = 50MN。

承台的承载力计算：Qf = 2000kN。

承台的抗弯能力计算：Mf = 1000kN·m。

承台桩基的承载力计算：Qp = Qs + Qf = 50MN + 2000kN = 2050kN。

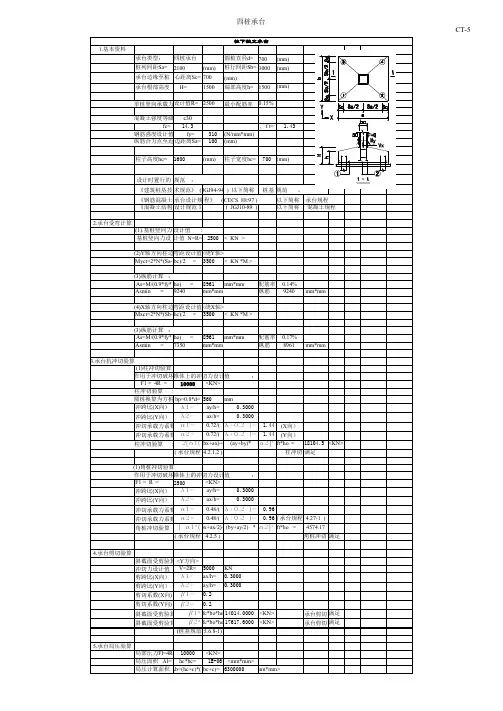

四桩承台计算表(带公式)

《钢筋混凝土承台设计规程》 ( CECS 88:97 )
《混凝土结构设计规范》
( JGJ10-89 )
以下简称承台规程以下简称混凝土规程
2.承台受弯计算 (1).基桩竖向力设计值 : 基桩竖向力设计值 N=R= 2500 < KN >
(2)Y轴方向柱边弯距设计值<绕Y轴> Myct=2*N*(Sa- bc)/2 = 3500 < KN *M >
0.3000
冲切承载力系数 a1= 0.72/( l+0.2 )= 1.44 (X向）
冲切承载力系数 a2= 0.Fra bibliotek2/( l+0.2 )= 1.44 (Y向）
柱冲切验算 : 2[a1( bx+ax)+ (ay+by)* a2]* ft*ho = 18104.5 <KN>
( 承台规程 4.2.1.2 )
<KN> <KN>
5.承台局压验算局部压力Fl=4R= 10000 <KN> 局压面积 Al= hc*bc= 1E+06 <mm*mm> 局压计算面积 Ab=(hc+c)*( bc+c)= 6300000 <mm*mm>
承台剪切满足承台剪切满足
CT-5
四桩承台
CT-5
承台局压验算 0.95*b* fc*Al = 36086.01529 <KN> ( 承台规程 4.4-2 ) 承台局压满足
角桩冲切验算 [ a1*(bx+ax/2)+ (by+ay/2) * a2]* ft*ho = 4574.17

桩基承台计算书(四桩承台)

桩基承台计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：承台类型：四桩承台承台计算方式：验算承台尺寸1．依据规范：《建筑地基基础设计规范》（GB 50007－2002）《混凝土结构设计规范》（GB 50010－2002）2．几何参数：承台边缘至桩中心距: C = 400 mm桩列间距: A = 1600 mm 桩行间距: B = 1600 mm承台根部高度: H = 900 mm 承台端部高度: h = 900 mm纵筋合力点到底边的距离: a s = 70 mm 平均埋深: h m = 1.40 m矩形柱宽: B c = 550 mm 矩形柱高: H c = 550 mm圆桩直径: D s = 400 mm 换算后桩截面：L s = 320mm 3．荷载设计值：(作用在承台顶部）竖向荷载: F = 2838.10 kN绕X轴弯矩: M x = 242.40 kN·m 绕Y轴弯矩: M y = -446.40 kN·mX向剪力: V x = -251.90 kN Y向剪力: V y = 126.30 kN 4．材料信息：混凝土强度等级: C30f c = 14.30 N/mm2f t = 1.43 N/mm2钢筋强度等级: HRB400 f y = 360.00 N/mm2三、计算过程：1．作用在承台底部的弯矩绕X轴弯矩: M0x = M x－V y·H = 242.40－126.30×0.90 = 128.73kN·m绕Y轴弯矩: M0y = M y＋V x·H = -446.40＋(-251.90)×0.90 = -673.11kN·m2．基桩净反力设计值：计算公式：《建筑地基基础设计规范》（GB 50007－2002）N i = F/n±M0x·y i/∑y j2±M0y·x i/∑x j2（8.5.3－2）N1 = F/n－M0x·y1/∑y j2＋M0y·x1/∑x j2= 2838.10/4－128.73×0.80/2.56＋(-673.11)×(-0.80)/2.56 = 879.64 kN N2 = F/n－M0x·y2/∑y j2＋M0y·x2/∑x j2= 2838.10/4－128.73×0.80/2.56＋(-673.11)×0.80/2.56 = 458.95 kN N3 = F/n－M0x·y3/∑y j2＋M0y·x3/∑x j2= 2838.10/4－128.73×(-0.80)/2.56＋(-673.11)×(-0.80)/2.56 = 960.10 kN N4 = F/n－M0x·y4/∑y j2＋M0y·x4/∑x j2= 2838.10/4－128.73×(-0.80)/2.56＋(-673.11)×0.80/2.56 = 539.41 kN 3．承台受柱冲切验算：计算公式：《建筑地基基础设计规范》（GB 50007－2002）F l≤2[β0x·(b c＋a0y)＋β0y·(h c＋a0x)]·βhp·f t·h0（8.5.17－1）X方向上自柱边到最近桩边的水平距离：a0x = 0.36 my方向上自柱边到最近桩边的水平距离：a0y = 0.36 m承台有效高度：h0 = H－a s = 0.90－0.07 = 0.83 m作用于冲切破坏锥体上的冲切力设计值：F l = F－∑Q i = 2838.10－0.00 = 2838.10 kNX方向冲跨比：λ0x = a0x/h0 = 0.36/0.83 = 0.44Y方向冲跨比：λ0y = a0y/h0 = 0.36/0.83 = 0.44X方向冲切系数：β0x= 0.84/(λ0x＋0.2) = 0.84/(0.44＋0.2) = 1.31Y方向冲切系数：β0y= 0.84/(λ0y＋0.2) = 0.84/(0.44＋0.2) = 1.312[β0x·(H c＋a0y)＋β0y·(B c＋a0x)]·βhp·f t·h0= 2×[1.31×(0.55＋0.36)＋1.31×(0.55＋0.36)]×0.99×1430.00×0.83= 5656.19 kN > F l = 2838.10 kN, 满足要求。

四桩承台基础计算书

塔吊四桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。

一. 参数信息塔吊型号:QTZ63 塔机自重标准值:Fk1=520.00kN 起重荷载标准值:Fqk=60.00kN 塔吊最大起重力矩:M=800kN.m 非工作状态下塔身弯矩:M=-1722kN.m 塔吊计算高度:H=42m塔身宽度:B=1.8m 桩身混凝土等级:C40承台混凝土等级:C30 保护层厚度:H=50mm矩形承台边长:H=4m 承台厚度:Hc=1.2m承台箍筋间距:S=200mm 承台钢筋级别:HRB400承台顶面埋深:D=0.0m 方桩边长:d=0.4m桩间距:a=2.8m 桩钢筋级别:HRB400桩入土深度:8.2m 桩型与工艺:预制桩计算简图如下：二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值=520kNFk12) 基础以及覆土自重标准值=4×4×1.20×25=480kNGk承台受浮力：F=4×4×1.20×10=192kNlk3) 起重荷载标准值Fqk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.48×1.95×1.666×0.2=0.77kN/m2=1.2×0.77×0.35×1.8=0.58kN/mb. 塔机所受风荷载水平合力标准值Fvk =qsk×H=0.58×42.00=24.43kNc. 基础顶面风荷载产生的力矩标准值Msk =0.5Fvk×H=0.5×24.43×42.00=512.96kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=1.25kN/m2)=0.8×1.6×1.95×1.666×1.25=5.20kN/m2=1.2×5.20×0.35×1.80=3.93kN/mb. 塔机所受风荷载水平合力标准值Fvk =qsk×H=3.93×42.00=165.04kNc. 基础顶面风荷载产生的力矩标准值Msk =0.5Fvk×H=0.5×165.04×42.00=3465.93kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=-1722+0.9×(800+512.96)=-540.34kN.m 非工作状态下，标准组合的倾覆力矩标准值Mk=-1722+3465.93=1743.93kN.m三. 桩竖向力计算非工作状态下：Qk =(Fk+Gk)/n=(520+480.00)/4=250.00kNQkmax =(Fk+Gk)/n+(Mk+Fvk×h)/L=(520+480)/4+(1743.93+165.04×1.20)/3.96=740.50kNQkmin =(Fk+Gk-Flk)/n-(Mk+Fvk×h)/L=(520+480-192)/4-(1743.93+165.04×1.20)/3.96=-288.50kN 工作状态下：Qk =(Fk+Gk+Fqk)/n=(520+480.00+60)/4=265.00kNQkmax =(Fk+Gk+Fqk)/n+(Mk+Fvk×h)/L=(520+480+60)/4+(-540.34+24.43×1.20)/3.96=135.93kNQkmin =(Fk+Gk+Fqk-Flk)/n-(Mk+Fvk×h)/L=(520+480+60-192)/4-(-540.34+24.43×1.20)/3.96=346.07kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 Ni =1.35×(Fk+Fqk)/n+1.35×(Mk+Fvk×h)/L=1.35×(520+60)/4+1.35×(-540.34+24.43×1.20)/3.96=21.50kN 非工作状态下：最大压力 Ni =1.35×Fk/n+1.35×(Mk+Fvk×h)/L=1.35×520/4+1.35×(1743.93+165.04×1.20)/3.96=837.67kN最大拔力 Ni =1.35×Fk/n-1.35×(Mk+Fvk×h)/L=1.35×520/4-1.35×(1743.93+165.04×1.20)/3.96=-486.67kN 2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 Mx ,My1──计算截面处XY方向的弯矩设计值(kN.m)；xi ,yi──单桩相对承台中心轴的XY方向距离(m)；Ni──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。

四桩承台计算范文
