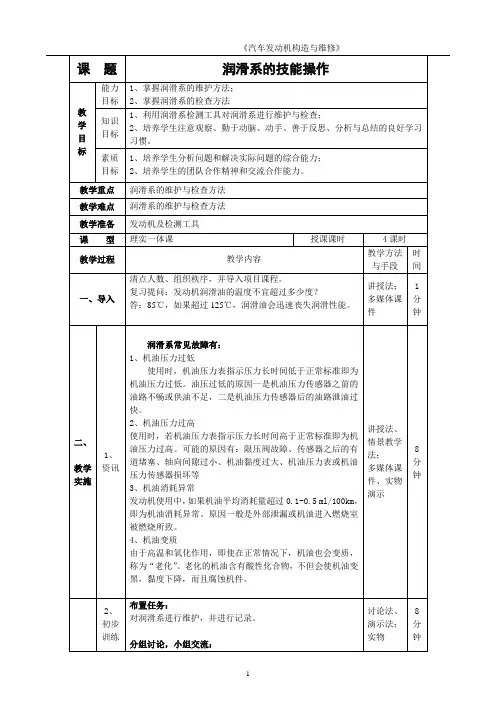

润滑系教案
6.3润滑系的技能操作.
汽车应按维修手册标定的行驶公里数及时间更换润滑油。更换时，在发动机熄火后的热机状态下，拧下油底壳底部的放油螺塞，放尽发动机内的旧润滑油，再装回放油螺塞，从加油口加注新的润滑油，直到油面位置符合要求为止。
3、检查机油压力
拧下安装在主油道上的机油压力传感器，利用其连接螺口，安装一个机油压力表，由此表读取主油道的机油压力
项目检查
对学生完成的任务工单结果给予检查，且将检测结果与标准检测值对比。
检查作业工单完成情况。
项目教学法；
实物演示
6分钟
5、
总结评价
对学生的表现和操作结果进行评价
项目教学法；
成果展示
3分钟
6、
项目考核
学生根据操作成果，自评、互评。
评价标准
考评项目
自我评价
小组评价
教师评价
劳动纪律（10分）
工位整理（10分）
4、疏通油道
对曲轴内的油道，可用铁丝缠上干净的布条，蘸汽油或煤油清洗，清洗后用压缩空气吹净，不得使纤维物或污物留在油道内。拆下主油道的螺塞，用小圆毛刷或铁丝缠上干净的布条蘸汽油或煤油插入主油道来回拉动清洗，保证主油道清洁畅通。
讨论法、演示法；
实物
8分钟
3、
强化训练
一级维护
检查离心式细滤器运转是否正常，清洗粗滤器，更换机油粗滤芯。
课 题
润滑系的技能操作
教学目标
能力目标
1、掌握润滑系的维护方法；
2、掌握润滑系的检查方法
知识目标
1、利用润滑系检测工具对润滑系进行维护与检查；
2、培养学生注意观察、勤于动脑、动手、善于反思、分析与总结的良好学习习惯。
素质目标
1、培养学生分析问题和解决实际问题的综合能力；
汽车概论润滑系统教案
汽车概论润滑系统教案教案标题：汽车概论润滑系统教案教学目标：1. 了解汽车润滑系统的作用和重要性2. 掌握汽车润滑系统的基本构成和工作原理3. 理解不同润滑系统的特点和适用范围4. 能够分析和解决润滑系统常见故障教学重点：1. 汽车润滑系统的作用和重要性2. 汽车润滑系统的构成和工作原理3. 不同润滑系统的特点和适用范围教学难点：1. 汽车润滑系统的工作原理2. 润滑系统常见故障的分析和解决教学准备：1. PowerPoint课件2. 汽车润滑系统的模型或示意图3. 相关的实物样品或零部件教学过程：1. 导入：通过展示一段汽车发动机运转的视频，引出汽车润滑系统的作用和重要性，激发学生的学习兴趣。
2. 理论讲解：使用PPT课件和实物样品，介绍汽车润滑系统的基本构成和工作原理，包括润滑油、油泵、滤清器、润滑脂等组成部分，以及润滑系统在发动机运转过程中的作用。
3. 案例分析：结合实际案例，分析不同润滑系统在不同工况下的应用，如高速公路行驶、越野行驶、低温环境等，让学生理解不同润滑系统的特点和适用范围。
4. 互动讨论：组织学生讨论汽车润滑系统常见故障及解决方法，鼓励学生分享自己的经验和观点，促进思维碰撞和知识交流。
5. 拓展延伸：邀请汽车维修专家或技术工程师到课堂上进行讲解，介绍汽车润滑系统的最新技术和发展趋势，拓展学生的视野和知识面。
教学反馈：1. 布置作业：要求学生结合所学知识，撰写一份关于汽车润滑系统的报告或实验记录。
2. 答疑解惑：及时解答学生在学习过程中遇到的问题，巩固学生对汽车润滑系统的理解和掌握。
教学评价：通过课堂讨论、作业报告和学生的表现，对学生对汽车润滑系统的掌握情况进行评价，并及时调整教学方法和内容，以达到教学目标。
润滑系主要部件教案2
教案首页教学环节教学内容教师活动学生活动组织教学组织教学，点名考勤，做好日志记录。
强调课堂纪律，提醒学生做好课堂笔记。
班长点名复习回顾针对上学期学习内容做一个简单的回顾，掌握一下学生假期的学习情况及遗忘情况。
提问发动机的组成部分，从而导入新课。
提问导入回答新授知识第二节润滑系主要部件一、机油泵机油泵的作用是将一定压力和足够数量的润滑油压送到各润滑表面，并保证润滑油在系统内的正常循环流动。
机油泵根据结构形式的不同分为齿轮式机油泵和转子式机油泵两种。
齿轮式机油泵又分为外啮合式机油泵和内啮合式机油泵两种，一般将前者称为齿轮式机油泵。
1．齿轮式机油泵机油泵体内装有一个主动齿轮和一个从动齿轮，齿轮的端面由机油泵盖封闭，齿轮和泵体之间的间隙很小，泵体、泵盖和齿轮的各个齿槽间组成工作腔。
主动齿轮由凸轮轴上的斜齿轮或曲轴前端齿轮驱动。
外啮合齿轮式机油泵的结构简单，制造方便，工作可靠，所以应用较广泛。
2．内啮合齿轮式机油泵分类讲解对比讲解先强调注意事项和操作步骤再进行演示然后学生分组操作，教师巡回指导、纠错听讲理解记忆记忆、观摩、分组动手操作听讲理解记忆新授知识内啮合齿轮式机油泵由泵体、泵盖、内齿轮、外齿圈、月牙形块和限压阀等组成。
其内齿轮是主动齿轮，套在曲轴前端，通过花键由曲轴直接驱动，外齿圈是从动齿轮，装在机油泵体内。
泵体固定在曲轴的前端。
内啮合齿轮式机油泵由曲轴直接驱动，不需中间传动机构，所以其零件数量少，制造成本低，占用空间小，使用范围较广。
3．转子式机油泵转子式机油泵也称为偏心内啮合转子式机油泵，其结构如图6—8所示。
主要由泵体、泵盖、内转子、外转子、油泵轴和限压阀等组成。
主动的内转子和从动的外转子都装在泵体内。
主动的内转子固定在油泵轴上，从动的外转子在油泵体内可以自由转动，两者之间有一定的偏心距。
内转子有四个凸齿，外转子有五个凹齿，内、外转子在任何位置，两者间都可形成四个相互独立的工作腔。
结合多媒体及实物进行讲解检修项目、操作步骤及注意事项结合多媒体进行讲解，分析故障及检测方法记忆、观摩、分组动手操作听讲理解记忆学生分组讨论学习根据图片与实务讲解学生分组讨论学习课堂小结本次课主要学习了润滑系的功用和润滑方式、润滑系的组成与油路及主要部件的结构与工作原理，润滑系的维修与故障诊断，要求学生掌握维修的方法和常见故障的现象、原因和诊断方法。
9《汽车构造》电子教案润滑系统
《汽车构造》电子教案-润滑系统一、教学目标1. 让学生了解润滑系统的作用和重要性。
2. 使学生掌握润滑系统的组成和各部分的功能。
3. 培养学生能够分析并解决润滑系统相关问题。
二、教学内容1. 润滑系统的作用与重要性2. 润滑系统的组成a. 油底壳b. 油泵c. 滤清器d. 润滑油e. 润滑油道f. 油压开关g. 冷却器3. 各部分功能介绍a. 油底壳：储存润滑油b. 油泵：将润滑油从油底壳抽出，送到发动机各润滑点c. 滤清器：过滤润滑油中的杂质，保证润滑油的清洁d. 润滑油：减少发动机内部零件的磨损，散热e. 润滑油道：润滑油流动的通道f. 油压开关：监测润滑油压力，保证发动机正常运行g. 冷却器：降低润滑油的温度，保证润滑效果三、教学方法1. 采用讲授法，讲解润滑系统的作用、组成及各部分功能。
2. 利用图片、视频等直观教具，帮助学生更好地理解润滑系统的组成和运作。
3. 开展小组讨论，让学生分析润滑系统在汽车运行中的重要性。
四、教学步骤1. 导入：简要介绍润滑系统的作用和重要性。
2. 讲解润滑系统的组成，展示相关图片或视频。
3. 详细讲解各部分功能，并进行互动提问。
4. 分析润滑系统在汽车运行中的重要性，开展小组讨论。
5. 总结讲解内容，布置课后作业。
五、课后作业1. 绘制润滑系统的组成图。
3. 分析并解答润滑系统相关问题。
六、教学评估1. 课后作业的完成情况：通过学生提交的图纸、短文和问题解答，评估学生对润滑系统的理解和掌握程度。
2. 课堂参与度：观察学生在小组讨论和互动提问中的参与情况，评估其积极性和合作能力。
3. 知识测试：设计一份关于润滑系统的测试题，评估学生对教学内容的知识掌握。
七、教学资源1. 润滑系统组成图：用于直观展示润滑系统的各个部分。
2. 润滑系统工作视频：帮助学生理解润滑系统的实际运作。
3. 润滑系统相关问题案例：用于课堂讨论和课后作业。
八、教学拓展1. 组织学生参观汽车维修店或工厂，实地观察润滑系统的安装和维护。
9《汽车构造》电子教案-润滑系统
《汽车构造》电子教案-润滑系统第一章：润滑系统概述1.1 教学目标了解润滑系统的作用掌握润滑系统的基本组成理解润滑系统的工作原理1.2 教学内容润滑系统的作用润滑系统的基本组成：油底壳、机油泵、机油滤清器、油道、喷油嘴等润滑系统的工作原理：润滑油在系统中的循环过程1.3 教学方法采用讲授法，讲解润滑系统的基本概念和原理利用图片和示意图，展示润滑系统的组成和工作过程进行小组讨论，让学生分享对润滑系统的理解1.4 教学评估课堂问答：学生能够回答关于润滑系统的基本问题小组讨论：评估学生对润滑系统的理解和分析能力第二章：机油泵的构造与工作原理2.1 教学目标了解机油泵的作用掌握机油泵的构造理解机油泵的工作原理2.2 教学内容机油泵的作用：提供足够的机油压力，保证润滑系统的正常工作机油泵的构造：由泵体、叶轮、驱动轴等组成机油泵的工作原理：利用驱动轴的旋转，使叶轮转动，产生机油压力2.3 教学方法采用讲授法，讲解机油泵的基本概念和原理利用示意图和实物图，展示机油泵的构造和工作过程进行小组讨论，让学生分享对机油泵的理解2.4 教学评估课堂问答：学生能够回答关于机油泵的基本问题小组讨论：评估学生对机油泵的理解和分析能力第三章：机油滤清器的构造与更换方法3.1 教学目标了解机油滤清器的作用掌握机油滤清器的构造学会机油滤清器的更换方法3.2 教学内容机油滤清器的作用：过滤机油中的杂质，保证润滑系统的清洁机油滤清器的构造：由滤纸、金属外壳、密封垫等组成机油滤清器的更换方法：拆卸旧滤清器、安装新滤清器、添加适量机油3.3 教学方法采用讲授法，讲解机油滤清器的基本概念和原理利用实物图和操作视频，展示机油滤清器的构造和更换过程进行实际操作演示，让学生学会机油滤清器的更换方法3.4 教学评估课堂问答：学生能够回答关于机油滤清器的基本问题实际操作演示：评估学生对机油滤清器更换方法的掌握程度第四章：润滑油的选用与更换4.1 教学目标了解润滑油的作用掌握润滑油的选用原则学会润滑油的更换方法4.2 教学内容润滑油的作用：减少发动机内部摩擦，保护发动机部件润滑油的选用原则：根据发动机类型和使用环境选择合适的润滑油润滑油的更换方法：选择合适的更换时间和更换量，进行更换操作4.3 教学方法采用讲授法，讲解润滑油的基本概念和选用原则利用实物图和操作视频，展示润滑油的更换过程进行实际操作演示，让学生学会润滑油的更换方法4.4 教学评估课堂问答：学生能够回答关于润滑油的基本问题实际操作演示：评估学生对润滑油更换方法的掌握程度第五章：润滑系统的维护与故障诊断了解润滑系统的维护方法掌握润滑系统故障的诊断技巧5.2 教学内容润滑系统的维护方法：定期检查机油量和质量，更换机油和机油滤清器润滑系统故障的诊断技巧：通过故障现象，找到故障原因，进行相应的维修操作5.3 教学方法采用讲授法，讲解润滑系统的维护方法和故障诊断技巧利用故障案例，进行分析讨论，让学生学会润滑系统的维护和故障诊断5.4 教学评估课堂问答：学生能够回答关于润滑系统维护和故障诊断的基本问题故障案例分析：评估学生对润滑系统维护和故障诊断的掌握程度第六章：曲轴箱通风系统6.1 教学目标了解曲轴箱通风系统的作用掌握曲轴箱通风系统的构成理解曲轴箱通风系统的工作原理6.2 教学内容曲轴箱通风系统的作用：防止曲轴箱内部压力过高，保证发动机正常工作曲轴箱通风系统的构成：通风口、通风管、油气分离器等曲轴箱通风系统的工作原理：通过通风口和通风管，将曲轴箱内的油气混合物排出，保持曲轴箱内部压力平衡采用讲授法，讲解曲轴箱通风系统的基本概念和原理利用示意图和实物图，展示曲轴箱通风系统的构成和工作过程进行小组讨论，让学生分享对曲轴箱通风系统的理解6.4 教学评估课堂问答：学生能够回答关于曲轴箱通风系统的基本问题小组讨论：评估学生对曲轴箱通风系统的理解和分析能力第七章：发动机冷却系统与润滑的关系7.1 教学目标了解发动机冷却系统的作用掌握发动机冷却系统与润滑系统的相互关系7.2 教学内容发动机冷却系统的作用：控制发动机温度，保证发动机正常工作发动机冷却系统与润滑系统的相互关系：冷却系统影响润滑油的粘度，润滑系统影响冷却液的循环7.3 教学方法采用讲授法，讲解发动机冷却系统的基本概念和原理利用示意图和实物图，展示发动机冷却系统的构成和工作过程进行小组讨论，让学生分享对发动机冷却系统的理解7.4 教学评估课堂问答：学生能够回答关于发动机冷却系统的基本问题小组讨论：评估学生对发动机冷却系统的理解和分析能力第八章：润滑系统的检测与故障排除8.1 教学目标了解润滑系统的检测方法掌握润滑系统故障的排除技巧8.2 教学内容润滑系统的检测方法：通过检测机油压力、机油质量等参数，评估润滑系统的状态润滑系统故障的排除技巧：根据故障现象，找到故障原因，进行相应的维修操作8.3 教学方法采用讲授法，讲解润滑系统的检测方法和故障排除技巧利用检测设备和实物图，展示润滑系统的检测过程进行故障排除实际操作，让学生学会润滑系统的故障排除方法8.4 教学评估课堂问答：学生能够回答关于润滑系统检测和故障排除的基本问题故障排除实际操作：评估学生对润滑系统故障排除的掌握程度第九章：润滑系统的节能与环保9.1 教学目标了解润滑系统在节能与环保方面的作用掌握润滑系统节能与环保的途径9.2 教学内容润滑系统在节能与环保方面的作用：减少发动机内部摩擦，降低燃油消耗，减少排放污染润滑系统节能与环保的途径：选用高效润滑油，优化润滑系统设计，提高发动机效率9.3 教学方法采用讲授法，讲解润滑系统在节能与环保方面的作用和途径利用示意图和实物图，展示润滑系统的节能与环保措施进行小组讨论，让学生分享对润滑系统节能与环保的理解9.4 教学评估课堂问答：学生能够回答关于润滑系统节能与环保的基本问题小组讨论：评估学生对润滑系统节能与环保的理解和分析能力第十章：案例分析与实践操作10.1 教学目标能够运用所学知识分析润滑系统实际案例能够独立完成润滑系统的实践操作10.2 教学内容分析润滑系统的实际案例，巩固所学知识进行润滑系统的实践操作，提高实际操作能力10.3 教学方法采用案例分析法，让学生运用所学知识分析润滑系统的实际案例进行实践操作演示，让学生独立完成润滑系统的实践操作10.4 教学评估案例分析：评估学生对润滑系统实际案例的分析能力实践操作：评估学生对润滑系统实践操作的掌握程度重点和难点解析重点环节1：润滑系统的作用与基本组成润滑系统对于发动机的运行至关重要，它能够减少内部摩擦，延长发动机寿命。
润滑系统教案
润滑系统教案教案标题：润滑系统教案教案概述：本教案旨在通过介绍润滑系统的基本原理和功能，培养学生对润滑系统在机械设备中的重要性的理解。
通过理论讲解和实践操作，学生将能够掌握润滑系统的工作原理、分类和维护方法，提高其在相关领域的应用能力。
教学目标：1. 理解润滑系统在机械设备中的重要性和作用。
2. 掌握润滑系统的基本原理和工作方式。
3. 了解润滑系统的分类及其特点。
4. 学会正确使用和维护润滑系统，延长机械设备的使用寿命。
教学重点：1. 润滑系统的基本原理和工作方式。
2. 润滑系统的分类及其特点。
3. 润滑系统的正确使用和维护方法。
教学难点：1. 润滑系统在机械设备中的重要性和作用的理解。
2. 润滑系统的分类及其特点的掌握。
教学准备：1. 多媒体设备和投影仪。
2. 相关的润滑系统实物或模型。
3. 润滑系统的工作原理和分类的图示材料。
4. 润滑系统的维护方法的案例和实例。
教学过程：1. 导入（5分钟）- 通过展示一段机械设备故障的视频引起学生对润滑系统的思考，激发学生的学习兴趣。
2. 理论讲解（15分钟）- 介绍润滑系统的基本原理和工作方式，包括减少摩擦、冷却、密封和清洗等功能。
- 讲解不同类型的润滑系统，如润滑油、润滑脂和润滑剂等，并介绍其特点和适用范围。
3. 实践操作（20分钟）- 展示实物或模型，演示润滑系统的组成和工作过程。
- 小组合作，让学生亲自操作润滑系统的装配和拆卸，加深对润滑系统的理解。
4. 讨论与总结（10分钟）- 引导学生讨论润滑系统在机械设备中的重要性和作用。
- 总结润滑系统的分类及其特点，并与实际案例进行对比和分析。
5. 拓展延伸（5分钟）- 提供一些润滑系统维护方法的案例和实例，鼓励学生思考如何应用这些方法来延长机械设备的使用寿命。
6. 作业布置（5分钟）- 布置作业：要求学生撰写一份关于润滑系统在某种机械设备中的应用和维护方法的报告。
教学评估：1. 对学生在实践操作中的表现进行观察和评价。
润滑系教案
3．机油散热器
（1）功用与类型
·功用：保证机油保持在最有利的温度范围内工作
·类型：空气冷却式机油散热器、水冷却式机油散热器
（2）空气冷却式机油散热器
·是以空气为介质带走机油热量的一种冷却机油的装置
·结构一般为管片式
对比分析：
要求学生了解叶片式机油泵的结构与原理
·主要由带散热片的油管和水冷室组成
4．油底壳和油尺
（1）油底壳
·油底壳又称机油盘，收集和贮存从机体内各机件上流回的润滑油
·一般用薄钢板冲压而成，内有挡油板和放油螺塞
（2）油尺
·检查发动机机油量的多少
·检查发动机机油量应在发动机起动之前或停止运转5min以后，其油量应保持在油尺的上下限之间
四、润滑系的日常维护、保养与故障排除
·旁通阀：粗滤器堵塞时，打开旁通阀，不经滤芯，机油从进油口到出油口至润滑系
（2）本田轿车发动机润滑油路
·曲轴主轴承、连杆轴承及凸轮轴和摇臂轴上各轴承等均采用压力润滑
·摇臂、活塞、活塞环、气缸壁等部位则采用飞溅润滑
（3）桑塔纳2000润滑油路
·中间轴的前轴承由滤清器出油口一油道供油，后轴承由主油道第六油道供油
（2）压力润滑
·利用机油泵使润滑油产生压力，强制送到各表面
·特点：摩擦面没有外露，载荷和运动速度大,如主轴承、连杆轴承表面
（3）复合润滑
·飞溅—压力润滑：汽车发动机上采用以压力润滑为主，飞溅润滑为辅的复合润滑方式
（4）注油润滑：定期加注润滑脂，如水泵、起动机、发电机等件的轴承
（5）自润滑：用自润滑轴承代替普通轴承如尼龙、二硫化钼等
（a）全流式过滤方式（b）马自达轿车发动机润滑系全流式过滤方式
发动机润滑系统教案
发动机润滑系统教案一、教学目标1.了解发动机润滑系统的作用和构成2.了解不同类型的发动机润滑系统的特点和优缺点3.掌握发动机润滑系统的维护和保养方法二、教学内容1.发动机润滑系统的作用和构成a.发动机润滑系统的作用：减少摩擦，冷却发动机内部零件，清洗排出杂物，减少噪音b.润滑系统的构成：润滑油泵、滤清器、散热器、润滑油冷却器、油封等2.不同类型的发动机润滑系统的特点和优缺点a.干式润滑系统：特点是油气分离，发动机运行稳定，缺点是油温升高b.湿式润滑系统：特点是油气混合，油温稳定，缺点是油耗较高3.发动机润滑系统的维护和保养方法a.定期更换润滑油和滤清器b.保持润滑油的正常油位c.注意发动机冷却器的清洁和通风d.及时检修和更换发动机油封三、教学步骤1.导入：通过视频和图片展示发动机润滑系统的作用和重要性，引起学生兴趣2.讲解发动机润滑系统的作用和构成，引导学生思考为什么需要润滑系统以及润滑系统中的各个组成部分的作用3.讲解不同类型的发动机润滑系统的特点和优缺点，让学生对比分析不同类型的润滑系统的适用情况4.讲解发动机润滑系统的维护和保养方法，并通过实例分析维护不当可能导致的故障和损坏5.组织学生进行小组讨论，让学生根据所学内容，讨论发动机润滑系统的重要性和维护保养方法，并形成小结6.作业：要求学生撰写一篇关于发动机润滑系统的维护和保养方法的小论文，字数不少于500字7.课堂总结：回顾本节课的重点内容，检查学生的学习效果，解答学生的问题。
四、教学手段1.多媒体课件：用于展示发动机润滑系统的图片和视频2.小组讨论：通过小组讨论提高学生思考和分析问题的能力3.课堂互动：鼓励学生参与课堂讨论，提问和解答问题五、教学评价1.观察学生的课堂表现，包括是否积极参与讨论，提问和解答问题的能力2.阅读学生的小论文，评估学生对发动机润滑系统维护和保养方法的掌握程度六、教学拓展1.组织学生进行实地考察，参观汽车修理店或汽车生产厂家，了解发动机润滑系统的实际运行和维护情况2.组织学生进行发动机润滑系统的维修和保养实验，培养学生实际操作的能力3.组织学生进行发动机润滑系统的案例分析。
发动机润滑系的维护教案
任务5 发动机润滑系统的维护【技能目标】1.熟悉发动机润滑系统的维护。
2.学会正确检查发动机润滑油油面高度。
3.学会正确检查发动机润滑油质量。
4.学会正确更换机油滤清器。
【技能训练】一、发动机润滑系统的作用及组成发动机润滑系统主要有润滑、清洁、散热、密封和防锈等作用。
发动机润滑系统主要由油底壳、机油集滤器、机油泵、安全阀、机油滤清器、主油道、气缸体、缸盖上的分油道、机油压力传感器以及机油压力表或机油压灯等组成。
二、检查发动机润机油液位（1）起动发动机，并运行至正常工作温度，熄火后放置10 min 再进行检查。
（2）拔出机油标尺用干净的抹布擦拭干净后，插回原位，插到底停留片刻之后拔出。
检查发动机的油面高度是否在机油标尺“MIN”和“MAX”两个刻度线之间。
（3）如果机油量不足，需补充相同牌号机油到正常液位。
反之，则应抽取一部分机油，直到液位符合标准。
三、检查发动机润滑油质量发动机润滑油质量的鉴别方法有以下三种：1 搓捻鉴别法用机油标尺取出油底壳中的少许机油，放在手指上搓捻。
搓捻时，若有黏稠感觉，并有拉丝现象，说明机油未变质，仍可继续使用，否则应进行更换。
2 油尺鉴别法抽出机油标尺对着光亮处观察刻度线是否清晰，当透过机油看不清油尺上的刻线时，说明机油过脏，需立即更换。
3 油滴检查法在滤纸上滴一滴油底壳中的机油，若油滴中心沉积环很大，呈黑褐色且均匀无颗粒，周围黄色浸润很小，说明机油变质应更换。
若油滴中心沉积环小且颜色较浅，周围的黄色浸润痕迹较大，表明机油还可使用。
四、补充机油当发现机油量不足时，应添加相同型号的机油。
拧开发动机汽缸盖上的加油孔盖，将机油从注油口注入发动机，然后用机油标尺检查液位，切记机油液位不可超过机油标尺上限标记“MAX”。
五、检查发动机润滑系统是否漏油起动发动机从怠速到中速运转几分钟，关闭发动机后举升汽车，检查润滑系统（接头）有无漏油现象，若有渗漏，应按扭力要求（例如，铁制油底壳紧固螺栓扭力为0.5 N 左右）紧固各连接处螺栓，再起动发动机进行检查，必要时需拆检机油滤清器油封胶圈。
单元七润滑系doc
教学过程
主要教学内容
教法运用
3.细滤器
细滤器用以清除直径在0.001mm以上的细小杂质。由于这种滤清器对机油的流动阻力较大，故多做成分流式，即与主油道并联，只有少量机油通过细滤器。因此，细滤器属于分流式滤清器。
1.集滤器
集滤器一般是滤网式的，装在机油泵之前，防止粒度大的杂质进入机油泵。目前汽车发动机所用的集滤器分为浮式集滤器和固定式集滤器两种。
教学过程
主要教学内容
教法运用
浮式集滤器的构造它是由浮子、滤网、罩及焊在浮子上的吸油管所组成。浮子是空心的，以便浮在油面上。固定管通往机油泵，安装后固定不动。吸油管活套在管中，使浮子能自由地随油面升降。浮子下面装有金属丝制成的滤网。滤网有弹性，中内有环口，平时依靠滤网本身的弹性，使环口紧压在罩上。罩的边缘有缺口，与浮子装合后便形成狭缝。
若机油泵出油压力低于一定值（本例中为0.1Mpa），则机油细滤器进油限压阀15不开启，以保证压力油全部进入主油道。
进入主油道4的机油，通过上曲轴箱中的七条并联的横向油道5分别润滑主轴颈和凸轮轴轴颈。机油还通过曲轴中的斜向油道从主轴颈处流向连杆轴颈（曲柄销）。同时也从凸轮轴的第二、第四轴颈处，经两个上油道2通向摇臂支座，润滑摇臂轴、推杆球头和气门端部。第三条横向油道还通向机油泵传动轴3。可见以上这些磨擦表面都能得到压力润滑。
按SAE黏度分类的发动机油，还有单黏度级和多黏度级（稠化机油）之分。只要满足低温或高温一种黏度级要求的润滑油为单黏度润滑油。既能满足低温时的黏度级要求，又能满足高温时的黏度级要求的润滑油叫做多黏度级润滑油。它由低温黏度级号与高温年度级号组合来表示，以5W/30为例，这是一种多黏度级发动机油，在低温时使用符合SAE5W黏度级；在100℃运动黏度符合SAE30黏度级。
汽车润滑系教案范文
汽车润滑系教案范文标题：汽车润滑系教案一、引言汽车润滑系是汽车动力系统中重要的一个组成部分，主要包括发动机润滑油、变速器油以及其他润滑部件。
良好的润滑系统可以保证汽车发动机的正常运行和延长汽车使用寿命，因此学生们需要了解汽车润滑系统的基本原理和维护方法。
二、教学目标1.了解汽车润滑系统的作用和重要性；2.掌握发动机润滑油和变速器油的选择和更换方法；3.熟悉其他润滑部件及其维护方法；4.培养学生的动手操作能力和综合分析能力。
三、教学内容1.汽车润滑系统的作用和重要性a.确保发动机各零部件的正常运转；b.减少零件之间的摩擦和磨损；c.提高发动机的热交换效率；d.延长汽车使用寿命。
2.发动机润滑油的选择和更换方法a.发动机润滑油的种类及其特点；b.润滑油的选择依据：粘度等级、API性能等级、机油品牌等；c.润滑油的更换周期和方法。
3.变速器油的选择和更换方法a.变速器油的种类及其特点；b.变速器油的选择依据：粘度等级、使用环境等；c.变速器油的更换周期和方法。
4.其他润滑部件及其维护方法a.汽车转向系统的润滑方法；b.汽车悬挂系统的润滑方法；c.汽车制动系统的润滑方法；d.汽车传动系统的润滑方法。
五、教学方法1.讲授教学法：通过讲解原理和技术要点，传授相关知识；2.示范教学法：通过实物或模型演示润滑部件的维护方法；3.实践操作法：组织学生进行实际操作，如更换发动机润滑油、变速器油等；4.讨论交流法：组织学生讨论润滑系统相关问题，提高学生的综合分析能力。
1.引入：介绍汽车润滑系统的作用和重要性；2.讲解发动机润滑油的选择和更换方法；3.示范变速器油的选择和更换方法；4.学生实践操作：更换发动机润滑油、变速器油；5.讲解其他润滑部件的维护方法；6.讨论交流：组织学生讨论汽车润滑系统的问题；7.总结：总结本堂课的重点内容和学习收获。
七、教学评价1.学生实践操作表现评价；2.学生对于汽车润滑系统相关问题的讨论表现评价；3.学生对于润滑系统基本原理的理解情况评价。
润滑系统结构教案设计模板
教学目标：1. 知识目标：了解润滑系统的基本组成、工作原理和功能，掌握润滑系统的主要部件及其作用。
2. 能力目标：培养学生分析润滑系统结构的能力，提高学生解决实际问题的能力。
3. 情感目标：激发学生对润滑系统学习的兴趣，培养学生严谨的科学态度和团队合作精神。
教学重点：1. 润滑系统的基本组成和工作原理。
2. 润滑系统主要部件的结构和功能。
教学难点：1. 润滑系统各部件之间的相互关系。
2. 润滑系统在实际应用中的优化设计。
教学过程：一、导入1. 提问：同学们，你们知道什么是润滑系统吗？它在机械设备中有什么作用？2. 学生回答，教师总结：润滑系统是机械设备中重要的组成部分，它能够减少机械部件间的摩擦，延长设备使用寿命。
二、新课讲授1. 润滑系统的基本组成- 润滑剂：润滑油、润滑脂等。
- 润滑泵：将润滑剂送至润滑点。
- 滑油冷却器：降低润滑剂温度。
- 滑油过滤器：过滤润滑剂中的杂质。
- 润滑点：润滑剂注入的位置。
- 排油装置：将废弃的润滑剂排出系统。
2. 润滑系统的工作原理- 润滑剂在润滑泵的作用下，被送至润滑点，降低机械部件间的摩擦。
- 润滑剂在润滑点形成油膜，起到润滑、冷却、清洗、密封等作用。
- 废弃的润滑剂通过排油装置排出系统。
3. 润滑系统主要部件的结构和功能- 润滑泵：保证润滑剂的正常供应。
- 滑油冷却器：降低润滑剂温度，防止过热。
- 滑油过滤器：过滤润滑剂中的杂质，延长设备使用寿命。
- 润滑点：确保润滑剂均匀分布在机械部件表面。
三、课堂练习1. 学生根据所学知识，绘制润滑系统示意图。
2. 学生分析润滑系统在实际应用中的优化设计，如提高润滑效率、降低能耗等。
四、课堂小结1. 回顾本节课所学内容，强调润滑系统的基本组成、工作原理和主要部件的作用。
2. 强调润滑系统在实际应用中的重要性，培养学生严谨的科学态度。
五、课后作业1. 查阅资料，了解润滑系统在实际应用中的案例。
2. 分析润滑系统在实际应用中可能遇到的问题及解决方法。
汽车教案-汽车构造 第八章 发动机润滑系
第八章发动机润滑系第一节概述一、润滑系的功用1、将润滑油送到各运动零件表面，以减小磨擦2、清除磨擦表面的磨屑、尘砂、积碳等3、吸收热量、密封4、减缓零件间冲击振动5、降低噪音、防止零件生锈二、润滑方式1、压力润滑将润滑油以一定的压力送到各磨擦表面的间隙2、飞溅润滑利用零件运动时飞溅起来的油滴和油雾来润滑零件表面3、定期润滑在使用压力润滑和飞溅润滑不方便的地方，使用定期加注润滑脂的方法润滑三、润滑系的组成1、油底壳：用于储存机油2、机油泵：将机油以一定的压力送到发动机各个需要部位3、限压阀及旁通阀（1）限压阀用来限制最高机油压力（2）旁通阀避免因滤清器堵塞而使主油道无油4、机油滤清器：过滤机油中的杂质5、机油散热器：使机油保持一定的温度6、机油压力表、温度表、机油尺：使于驾驶员随时撑握润滑系工作状态四、润滑油剂的种类与选用1、润滑油的分类（1）美国工程师协（SAE）按粘度等级分类：冬季：0W、5W、10W、15W、20W、25W夏季：20、30、40、50号数越大，粘度越大（2）美国石油协会（API）按质量等级分为S、C两大系列A、S系列为汽油机润滑油有：SD、SE、SF、SG、SH几个等级，越往后，质量等级越好B、C系列为柴油机润滑油有：CA、CB、CC、CD、CE几个等级，如江淮地区使用润滑油一般为：15W/40SG，冬夏通用，复合机油2、润滑脂目前汽车使用为锂基润滑脂种类：1号、2号、3号、4号号数越大，润滑脂越硬第二节润滑系油路8.2.1上海普桑JV型1.8L汽油发动机的润滑油路：8.2.2东风EQ1090E型EQ6100-1发动机润滑油路：第三节润滑系主要零件一、机油泵1、齿轮式机油泵（1）构造：机油泵壳体、机油泵盖、主动轴、从动轴、主动齿轮、从动齿轮、柱塞阀（2）工作原理：A、壳体内的主从动齿轮与壳体内壁的间隙很小B、主动齿轮带动从动齿轮转动，进油腔增大，产生真空度，吸入润滑油C、齿轮转动将润滑油带到出油腔，空间减小，压力增大，向外送出一定压力的润滑油（3）优点：结构简单、制造方向工作可靠2、转子式机油泵（1）构造：内转子、外转子、壳体、主动轴（2）结构特点：内外转子间有一定偏心距，其间形成四个工作腔（3）工作原理：内转子转动时带动外转子一起转动，某一工作腔转过进油孔时，其容积增大，润滑油被吸入；随着转子继续旋转，与出油孔相通，容积减小，油压升高，润滑油送出（4）优点：结构紧凑、吸油真空度高、泵油量大、且供油均匀二、滤清器1、集滤器（1）位置：在机油泵之前的吸油口端（2）构造：多采用滤网式（3）种类：浮式集滤器、固定式集滤器2、机油粗滤器（1）位置：串联在机油泵与主油道之间（2）种类：按滤芯材料不同，有纸质和锯末滤芯两种（3）旁通系（4）工作过程3、机油细滤器（1）作用：用以滤除直径为0.01mm以上的细小机械杂质及胶质（2）安装位置：因流动阻力较大，因此与主油道并联（3）种类：离心式和过滤式（4）离心式机油细滤器A、优点：滤清能力高，通过能力好，无滤芯，对胶质过滤效果好B、组成：C、工作过程：4、机油散热器（1）作用：使机油在允许的温度范围内工作，保持润滑油具有一定粘度（2）分类：空冷、水冷第四节曲轴箱通风作用：1、发动机运转时，有少量的可燃混合气和废气漏入曲轴箱内2、可燃混合气将使润滑油变稀3、废气将使润滑油提前变质4、渗漏的气体还会使曲轴箱内气体压力升高，造成油封、密封热漏油5、加装曲轴箱通风装置后，使漏入曲轴箱的气体排出，新鲜空气进入曲轴箱通风的分类1、自然通风：曲轴箱与外界大气直接相通2、强度通风：曲轴箱内的气体依靠外力强制循环，一般都采用这种方式发动机曲轴箱强制通风装置1、工作原理：（1）发动工作时，曲轴内的气体通过软管进入进气歧管，最后进入气缸内燃烧（2）同时，新鲜空气通过空气滤清器到气门室罩到曲轴箱循环2、单向阀（PVC阀）（1）当发动机在低速和小负荷时，真空度较大，阀关闭，只有少量曲轴箱气体进入进气歧管（2）当发动机在大负荷时，真空度减小，在弹簧作用下，阀开，曲轴箱有较多的气体进入进气歧管。
润滑系统的教学设计3页
润滑系统的教学设计3页教学过程教学内容教学方法组织教学3 分钟师生致礼、点名、检查学生学习准备情况、使学生集中注意力上课。
（组织教学贯彻于上课的始终）组织学生上课复习2 分钟冷却系统相关知识，大小循环，节温器让学生自由回顾导入3 分钟小游戏，摩擦手掌，引导学生往润滑系统方向思考设疑导入讲授50分钟一、润滑系功用润滑作用：润滑运动零件表面，减小摩擦阻力和磨损，减小发动机的功率消耗。
清洗作用：机油在润滑系内不断循环，清洗摩擦表面，带走磨屑和其它异物。
冷却作用：机油在润滑系内循环带走摩擦产生的热量，起到冷却作用。
密封作用：在运动零件之间形成油膜，提高它们的密封性，有利于防止漏气或漏油防锈蚀作用：在零件表面形成油膜，对零件表面起保护作用，防止腐蚀生锈。
液压作用：润滑油可用作液压油，起液压作用，如液压挺柱。
减震缓冲作用：在运动零件表面形成油膜，吸收冲击并减小振动，起减震缓冲作用二、润滑方式压力润滑：利用机油泵，将具有一定压力的润滑油源源不断地送往摩擦表面。
例如，曲轴主轴承、连杆轴承及凸轮轴轴承、摇臂等处形成油膜以保证润滑。
飞溅润滑：利用发动机工作时运动零件飞溅起来的油滴或油雾来润滑摩擦表面的润滑方式称为飞溅润滑。
可使裸露在外面承受载荷较轻的气缸壁，相对滑动速度较小的活塞销，以及配气机构的凸轮表面、挺柱等得到润滑润滑脂润滑：对于负荷较小的发动机辅助装置则只需定期、定量加注润滑脂进行润滑。
例如水泵及发电机轴承等。
它不属于润滑系的工作范畴。
近年来在发动机上采用含有耐磨润滑材料（如尼龙、二硫化钼等）的轴承来代替加注润滑脂的轴承。
三、润滑系的组成润滑系一般由油底壳，集滤器机油泵，限压阀及旁通阀，机油滤清器，机油散热器，传感器和机油压力表、温度表等组成。
机油泵功用:将机油以一定的压力和流量，不断送到机件的摩擦表面，保证其循环流动。
分类：(1)齿轮式(2)转子式齿轮式机油泵的结构：泵体、泵盖、主动齿轮、从动齿轮。
齿轮式机油泵工作原理：进油腔两轮齿逐渐脱离，容积增大，压力降低——吸油．出油腔两轮齿逐渐啮合，容积减小，压力增大——泵油．转子式机油泵的结构：泵体、泵盖、外转子、内转子工作原理：内转子旋转时，就带动外转子旋转；进油腔容积逐渐增大，压力降低——吸油; 出油腔容积逐渐减小，压力增大——泵油。
9《汽车构造》电子教案润滑系统
9《汽车构造》电子教案-润滑系统教学目标：1. 了解润滑系统的作用和重要性；2. 掌握润滑系统的组成和结构；3. 学习润滑系统的工作原理和维护方法；4. 培养学生的实际操作能力和解决问题的能力。
教学内容：第一章：润滑系统概述1.1 润滑系统的作用1.2 润滑系统的分类1.3 润滑系统的符号及表示方法第二章：润滑系统的组成2.1 润滑油泵2.2 润滑油道2.3 润滑油滤清器2.4 润滑油喷嘴2.5 润滑油冷却器第三章：润滑系统的工作原理3.1 润滑油泵的工作原理3.2 润滑油道的输送原理3.3 润滑油滤清器的过滤原理3.4 润滑油喷嘴的喷射原理3.5 润滑油冷却器的冷却原理第四章：润滑系统的维护与检修4.1 润滑系统的检查与更换4.2 润滑油泵的检修4.3 润滑油道的检修4.4 润滑油滤清器的更换4.5 润滑油喷嘴的检修4.6 润滑油冷却器的检修第五章：案例分析与实践操作5.1 润滑系统故障案例分析5.2 润滑系统的实践操作步骤5.3 润滑系统的操作注意事项教学方法：1. 采用多媒体教学，展示润滑系统的图片和视频；2. 利用模型或实物进行讲解和演示；3. 进行分组讨论和实践操作；4. 教师提问和学生回答，进行互动式教学。
教学评估：1. 课堂问答：检查学生对润滑系统的基本概念和原理的理解；2. 练习题：测试学生对润滑系统组成和维护的掌握程度；3. 实践操作：评估学生在实际操作中的技能和问题解决能力。
教学资源：1. 润滑系统的图片和视频；2. 润滑系统的模型或实物；3. 润滑系统的操作工具和设备。
9《汽车构造》电子教案-润滑系统教学内容（续）：第六章：润滑油的选择与使用6.1 润滑油的分类与特性6.2 润滑油的选择原则6.3 润滑油的使用注意事项第七章：润滑系统的故障诊断与维修7.1 润滑系统常见故障分析7.2 润滑系统故障诊断方法7.3 润滑系统维修步骤与技巧第八章：润滑系统的性能测试与检测8.1 润滑系统性能测试方法8.2 润滑系统性能检测设备8.3 润滑系统性能测试结果分析与处理第九章：润滑系统的节能与环保9.1 润滑系统节能技术9.2 润滑系统环保要求9.3 润滑系统节能与环保的意义和措施第十章：案例分析与实践操作（续）10.1 润滑系统故障案例分析（续）10.2 润滑系统的实践操作步骤（续）10.3 润滑系统的操作注意事项（续）教学方法（续）：1. 采用多媒体教学，展示润滑油的选择和使用方法；2. 利用模型或实物进行讲解和演示；3. 进行分组讨论和实践操作；4. 教师提问和学生回答，进行互动式教学。
9《汽车构造》电子教案润滑系统
《汽车构造》电子教案-润滑系统章节一：润滑系统概述教学目标：1. 了解润滑系统的作用和重要性2. 熟悉润滑系统的组成和基本原理3. 掌握润滑油的选择和使用方法教学内容：1. 润滑系统的作用和重要性2. 润滑系统的组成：油底壳、油泵、滤清器、油道、喷油嘴等3. 润滑原理：压力润滑和飞溅润滑4. 润滑油的选择和使用方法教学活动：1. 引入话题：汽车为什么需要润滑？2. 讲解润滑系统的作用和重要性3. 演示润滑系统的组成和原理4. 实验操作：观察润滑油的颜色和粘度5. 总结润滑油的选择和使用方法章节二：润滑油泵教学目标：1. 了解润滑油泵的作用和类型2. 熟悉润滑油泵的结构和工作原理3. 掌握润滑油泵的检修和维护方法1. 润滑油泵的作用和类型：齿轮式、转子式、柱塞式等2. 润滑油泵的结构：泵体、叶轮、滤清器等3. 润滑油泵的工作原理：离心原理、压力原理4. 润滑油泵的检修和维护方法教学活动：1. 引入话题：润滑油是如何流动的？2. 讲解润滑油泵的作用和类型3. 演示润滑油泵的结构和工作原理4. 实验操作：拆解和组装润滑油泵5. 总结润滑油泵的检修和维护方法章节三：润滑油滤清器教学目标：1. 了解润滑油滤清器的作用和类型2. 熟悉润滑油滤清器的结构和工作原理3. 掌握润滑油滤清器的更换和检查方法教学内容：1. 润滑油滤清器的作用：过滤杂质、保持油液清洁2. 润滑油滤清器的类型：纸质、合成纤维、金属网等3. 润滑油滤清器的结构：滤纸、壳体、密封圈等4. 润滑油滤清器的工作原理：过滤原理、压力原理5. 润滑油滤清器的更换和检查方法1. 引入话题：为什么需要润滑油滤清器？2. 讲解润滑油滤清器的作用和类型3. 演示润滑油滤清器的结构和工作原理4. 实验操作：更换和检查润滑油滤清器5. 总结润滑油滤清器的更换和检查方法章节四：润滑油道教学目标：1. 了解润滑油道的作用和类型2. 熟悉润滑油道的结构和工作原理3. 掌握润滑油道的检修和维护方法教学内容：1. 润滑油道的作用：输送润滑油、减少磨损2. 润滑油道的类型：主油道、分支油道、油管等3. 润滑油道的结构：油道壁、油道底、油道口等4. 润滑油道的工作原理：压力润滑、油液流动5. 润滑油道的检修和维护方法教学活动：1. 引入话题：润滑油是如何到达各个部件的？2. 讲解润滑油道的作用和类型3. 演示润滑油道的结构和工作原理4. 实验操作：检查和清理润滑油道5. 总结润滑油道的检修和维护方法章节五：润滑系统的维护和故障诊断教学目标：1. 了解润滑系统的维护和检查方法2. 熟悉润滑系统的故障诊断和排除方法3. 掌握润滑系统的日常维护和保养技巧教学内容：1. 润滑系统的维护和检查方法：定期检查、观察油液颜色和粘度等2. 润滑系统的故障诊断和排除方法：故障现象、原因分析、维修方法3. 润滑系统的日常维护和保养技巧教学活动：1. 引入话题：如何保持润滑系统的良好状态？2. 讲解润滑系统的维护和检查方法3. 演示润滑系统的故障诊断和排除方法4. 实验操作：进行润滑系统的维护和保养5. 总结润滑系统的日常维护和保养技巧六、润滑系统的性能测试与评估教学目标：1. 理解润滑系统性能测试的重要性2. 学会使用各种润滑系统性能测试设备3. 掌握润滑系统性能评估的方法和指标教学内容：2. 常用润滑系统性能测试设备：油液分析仪、滤清器堵塞度测试仪等3. 润滑系统性能评估方法：油液分析、系统压力测试、流量测试等4. 润滑系统性能评估指标：清洁度、粘度、压力、流量等教学活动：1. 引入话题：如何评估润滑系统的性能？2. 讲解润滑系统性能测试的重要性3. 演示常用润滑系统性能测试设备的使用方法4. 实验操作：进行润滑系统性能测试5. 总结润滑系统性能评估的方法和指标七、润滑系统的节能技术教学目标：1. 了解润滑系统节能的必要性2. 熟悉润滑系统节能技术的方法3. 掌握润滑系统节能技术的应用教学内容：1. 润滑系统节能的必要性2. 润滑系统节能技术方法：减少油液粘度、提高油液循环效率等3. 润滑系统节能技术应用：变频调速技术、润滑油加热器等教学活动：1. 引入话题：润滑系统节能的意义何在？2. 讲解润滑系统节能的必要性4. 实验操作：应用节能技术进行润滑系统测试5. 总结润滑系统节能技术的应用八、润滑系统的环保要求教学目标：1. 理解润滑系统对环境保护的重要性2. 熟悉润滑系统环保要求的标准3. 掌握润滑系统环保要求的实施方法教学内容：1. 润滑系统对环境保护的重要性2. 润滑系统环保要求的标准：国际标准、国家标准等3. 润滑系统环保要求的实施方法：选用环保型润滑油、减少油液泄漏等教学活动：1. 引入话题：润滑系统如何影响环境？2. 讲解润滑系统对环境保护的重要性3. 演示润滑系统环保要求的标准和实施方法4. 实验操作：检查润滑系统的环保性能5. 总结润滑系统环保要求的实施方法九、润滑系统的故障案例分析教学目标：1. 学会分析润滑系统故障的原因2. 熟悉解决润滑系统故障的步骤3. 掌握润滑系统故障案例的处理方法教学内容：1. 润滑系统故障原因分析：油液问题、设备磨损、系统设计等2. 解决润滑系统故障的步骤：故障诊断、原因分析、解决方案等3. 润滑系统故障案例的处理方法：实际案例分析、故障排除技巧等教学活动：1. 引入话题：如何应对润滑系统的故障？2. 讲解润滑系统故障原因分析和解决步骤3. 分析润滑系统故障案例4. 实验操作：模拟故障排除过程5. 总结润滑系统故障案例的处理方法十、润滑系统的现代化发展趋势教学目标：1. 了解润滑系统现代化发展的趋势2. 熟悉新型润滑材料的研究与应用3. 掌握现代润滑技术的发展方向教学内容：1. 润滑系统现代化发展的趋势：自动化、智能化、环保化等2. 新型润滑材料的研究与应用：纳米润滑材料、生物降解润滑油等3. 现代润滑技术的发展方向：长寿命、高性能、节能减排等教学活动：1. 引入话题：润滑系统未来的发展方向是什么？2. 讲解润滑系统现代化发展的趋势3. 演示新型润滑材料的研究与应用4. 实验操作：测试新型润滑材料的性能5. 总结现代润滑技术的发展方向十一、润滑系统的安全操作规程教学目标：1. 理解润滑系统安全操作的重要性2. 学会遵循润滑系统安全操作规程3. 掌握润滑系统安全操作的基本原则教学内容：1. 润滑系统安全操作的重要性2. 润滑系统安全操作规程：穿戴适当的个人防护装备、遵守设备操作指南等3. 润滑系统安全操作的基本原则：确保设备正常运行、防止意外伤害等教学活动：1. 引入话题：如何在润滑系统的操作中保证安全？2. 讲解润滑系统安全操作的重要性3. 演示润滑系统安全操作规程4. 实验操作：按照安全操作规程进行润滑系统操作5. 总结润滑系统安全操作的基本原则十二、润滑系统的经济效益分析教学目标：1. 了解润滑系统对经济效益的影响2. 学会进行润滑系统的经济效益分析3. 掌握提高润滑系统经济效益的方法教学内容：1. 润滑系统对经济效益的影响：降低维护成本、提高设备运行效率等2. 润滑系统的经济效益分析方法：成本效益分析、投资回报率计算等3. 提高润滑系统经济效益的方法：选择合适的润滑油、定期维护润滑系统等教学活动：1. 引入话题：润滑系统如何影响企业的经济效益？2. 讲解润滑系统对经济效益的影响3. 演示润滑系统的经济效益分析方法4. 实验操作：分析润滑系统的经济效益5. 总结提高润滑系统经济效益的方法十三、润滑系统的项目管理教学目标：1. 理解润滑系统项目管理的必要性2. 学会运用项目管理工具进行润滑系统管理3. 掌握润滑系统项目管理的流程和技巧教学内容：1. 润滑系统项目管理的必要性：确保项目按时完成、降低风险等2. 项目管理工具的应用：甘特图、里程碑、风险管理等3. 润滑系统项目管理的流程和技巧：项目规划、执行、监控和收尾等教学活动：1. 引入话题：如何高效管理润滑系统项目？2. 讲解润滑系统项目管理的必要性3. 演示项目管理工具的应用4. 实验操作：按照项目管理流程进行润滑系统管理5. 总结润滑系统项目管理的流程和技巧十四、润滑系统的培训与指导教学目标：1. 理解润滑系统培训的重要性2. 学会进行润滑系统的培训与指导3. 掌握润滑系统培训的方法和技巧教学内容：1. 润滑系统培训的重要性：提高员工技能、保证操作安全等2. 润滑系统培训与指导的方法：理论讲解、实操演示、互动问答等3. 润滑系统培训的技巧：制定培训计划、评估培训效果、个性化指导等教学活动：1. 引入话题：如何提升员工对润滑系统的了解和操作能力？2. 讲解润滑系统培训的重要性3. 演示润滑系统培训与指导的方法4. 实验操作：进行润滑系统的实操培训5. 总结润滑系统培训的技巧十五、润滑系统的未来挑战与机遇教学目标：1. 了解润滑系统面临的未来挑战2. 学会把握润滑系统的未来机遇3. 掌握润滑系统创新发展的方向教学内容：1. 润滑系统面临的未来挑战：环保法规、技术变革、市场竞争等2. 润滑系统的未来机遇：新能源汽车、智能制造、互联网+等3. 润滑系统创新发展的方向：绿色润滑、智能润滑、多元化润滑等教学活动：1. 引入话题：润滑系统在未来将面临哪些挑战和机遇？2. 讲解润滑系统面临的未来挑战和机遇3. 演示润滑系统创新发展的方向4. 实验操作：探讨润滑系统的创新发展5. 总结润滑系统创新发展的方向重点和难点解析重点：1. 润滑系统的作用、组成、原理及其在汽车中的重要性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学生根据结构图找出发动机润滑部位
易于学生理解润滑系结构
教
授
新
知
识
4.密封：发动机气缸壁与活塞、活塞环与环槽之间间隙中的油膜，减少了气体的泄漏，起到了密封作用。
5.防蚀：避免了零件与水、空气、燃气等的直接接触，起到了防止或减轻零件锈蚀和化学腐蚀的作用。
（2）滤清装置：它包括集滤器、粗滤器、细滤器、旁通阀等。
（3）仪表与信号装置：包括堵塞指示器、油压传感器、油压报警器、指示灯、机油压力表等。
三、发动机润滑系油路：
润滑系机油滤清的形式：全流过滤式分流过滤式并联过滤式
四、润滑系润滑压力润滑方式：
压力润滑飞溅润滑定期润滑
总结本节课所学内容，使学生更好地巩固和掌握。
课外
作业
拆装发动机观察润滑油道及润滑系各部件结构。
山东省中等职业学校汽修专业优质课评选
《润滑系构造与工作原理》简明教案
参赛教师：徐刚
工作单位：莱芜市职业中等专业学校
《汽车发动机构造与修》教案
科目
汽车发动机构造与维修
授课人
徐刚
课题
润滑系的构造与工作原理
课型
新授课
单位
莱芜市
职业中专
教
学
目
标
学习掌握润滑系的作用、组成及润滑系油路。
重点
难点
润滑系的组成及油路。
润滑系的油路。
教学
方法
利用多媒体授课系统，采用演示法、讲解法，兼以学生参与相结合的教学方法。
教具
多媒体教学设备
了解了润滑系的组成，然后引导学生详细了解润滑系油路。
三、发动机润滑系油路：
润滑系油路：发动机润滑系中，机油的循环路线称为油路。
润滑系机油滤清的形式：
全流过滤式
分流过滤式
并联过滤式
此处结合图表兼以视频结合讲解，重点讲解全流过滤式和并联过滤式。
最后补充讲解活塞的润滑和冷却，同时引导出最后一个内容：
四、润滑系润滑方式：
1.压力润滑
2.飞溅润滑
3.定期润滑
学生观察和领会。
学生边观察边听取讲解，并能找出两种过滤方式的循环路线
讲解采用图、表、视频等形式并与学生思考参与相结合方式，使学生易于理解和掌握。
小
结
一、润滑系的作用：
润滑清洁冷却密封防蚀
二、润滑系的组成：
（1）供给装置：它包括机油泵、油底壳、油管、油道、限压阀等。
通过引导学生找出发动机润滑部位，从而进一步讲解润滑系的结构。
二、润滑系的组成：
（1）供给装置：它包括机油泵、油底壳、油管和油道以及限制泵油压力的限压阀等。
（2）滤清装置：它包括集滤器、粗滤器、细滤器、旁通阀等。
（3）仪表与信号装置：包括堵塞指示器、油压传感器、油压报警器、指示灯、机油压力表等。
此处由于观看实物不易操作，所以结合图片进行讲解。
学习
过程
教师活动
学生活动
设计意图
课
程
导
入
通过播放一段润滑油广告来导入本节课学习内容。
观看视频
播放视频，起到迅速吸引学生兴趣并导入本节内容的作用。
教
授
新
知
识
老师讲解润滑系作用，并引导学生找出发动机润滑部位。
一、润滑系的作用：
1.润滑:减小零件的摩擦、磨损和功率消耗。
