压力表精度等级

合集下载

精选-压力表精度等级

详细解释压力表精度等级

引入：

精密压力表精度有0.1级、0.25级、0.4级；

普通压力表精度1.0级、1.6级（原1.5级）、2.5级、4.0级（基本没有了）60以上表面的压力表基本是1.0级、1.6级

60及以下表面的压力表基本是2.5级

膜盒及膜片压力表一般也是2.5级

压力表精度和分度的区别

压力表的最小分度可以通俗的认为是它的分辨率，但不一定就是表的精度。因为压力表是检测仪表，所以显示给我们的是测量值，测量值和真实值之间是存在一定的误差的，这个误差的范围其实就是精度，所以精度的数值越小就说明检测仪表显示值与真实值越接近，也就可信度越高。

压力表精度等级知识介绍

一．压力表精度等级是压力表精确度等级或准确度等级的简

称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等

级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。

外壳公称直径(mm)精确度等级

表面40和60：2.5;4.0

表面100：1.6;2.5

表面150;200;250：1.0;1.6

注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。

在参比工作条件下,压力表精度等级检验应包括以下四个项目:

1、示值误差

在测量范围内,示值误差应不大于表二所规定的允许误差.

2、回程误差

在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.

3、轻敲位移

轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的

压力表精度等级知识介绍

一．压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。

外壳公称直径 (mm) 精确度等级

40;60 2.5;4.0 100 1.6;2.5

150;200;250 1.0;1.6

注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。

在参比工作条件下,压力表精度等级检验应包括以下四个项目:

1、示值误差

在测量范围内,示值误差应不大于表二所规定的允许误差.

2、回程误差

在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.

3、轻敲位移

轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.

4、指针偏转平稳性

在测量范围内,指针偏转应平稳,无跳动和卡住现象.

压力表精度等级含义是什么？

压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8MPa时，实际气压在0．737 5～0．862 5MPa之间。

压力表的精度等级

请问：压力表的精度等级有哪几种？

压力表的精度等级是以它的允许误差占表盘刻度值的百分数来划分的,其精度等级数越大允许误差占表盘刻度极限值越大。压力表的量程越大,同样精度等级的压力表,它测得压力值的绝对值允许误差越大。

经常使用的压力表的精度为 2.5 、1.5 级，如果是1.0和0.5级的属于高精度压力表，现在有的数字压力表已经达到0.25级。

压力表的精度等级有哪些？

5.0级，3.0级，1.5级，1.0级，0.5级，0.1级等等。最大误差是5%到0.1%。如10Mpa的1.5级表误差是0.15Mpa。

如何选用？工业应用一般是选用1.5级较多，足够准确了。还有量程问题，在压力比较稳的，一般实际压力在量程值的66%左右最好。压力波动大的在

30-40%较好。

普通计量校表一般用0.5级的。如果是上一级计量校表的，如搞量值传递的，要0.1级的。

JB-T5528-2005_压力表标度及分划中有各精度等级中的最小分度值。可依据判断压力精度等级。

压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。例如，表盘量程0～2.5 MPa精度2.5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上

2.5MPa×2.5％=±0．062 5 MPa；当压力表指示压力为0.8MPa时，实际气压在0．737 5～0．862 5MPa之间。

由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。

压力表规格及型号含义

压力表是一种常用的测量工具，用于测量液体或气体中的压力，并将其转化为对应的指示值。压力表的规格和型号通常由一串数字和字母组成，这些代号意味着不同的特性和功能。以下是常见的压力表规格及型号含义：

1. 测量范围：

压力表的规格中通常会标识测量的压力范围。例如，0-100 psi表示该压力表适用于测量0到100磅力/平方英寸的压力。不同规格的压力表适用于测量不同范围的压力，因此在选择压力表时要确保其测量范围符合需求。

2. 精度等级：

压力表的规格中可能会标明其精确度等级。精度等级表示压力表在测量过程中的准确性。常见的精度等级有±1%、±0.5%和±0.25%等。较高的精度等级通常意味着更准确的测量结果，但相应地也会增加成本。

3. 接头尺寸：

压力表的规格中还会标注其接头尺寸，即适用于连接压力表的管道或设备的尺寸。常见的接头尺寸有1/4英寸、1/2英寸等。选择适合的接头尺寸是确保正确安装和连接压力表的关键。

4. 型号含义：

压力表的型号通常由一串数字和字母组成，代表着不同的特性和功能。这些型号在不同厂家之间可能会有所差异，因此购买压力表时要仔细阅读说明书或咨询厂家以了解具体含义。一些常见的型号含义可能涉及到压力单位、特殊功能或材料选择等。

总结起来，压力表的规格和型号含义对于选择正确的压力表非常重要。需要注意的是，不同的压力表适用于不同的应用场景和压力范围，因此在选择时要根据具体需求进行合理搭配。在购买压力表时，了解型号含义和规格参数，确保选购到适合的压力表，这样才能满足实际测量需求。

压力表精度等级

压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.

压力表的准确度等级是反映被检表与标准器进行比对时，指示值与真实值接近的准确程度。压力表

在参比工作条件下,压力表精度等级检验应包括以下四个项目:

1. 示值误差：在测量范围内,示值误差应不大于表二所规定的允许误差.

2. 回程误差：在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.

3. 轻敲位移：轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.

4. 指针偏转平稳性：在测量范围内,指针偏转应平稳,无跳动和卡住现象.

压力的定义：

这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。

绝对压力：以绝对压力零位为基准，高于绝对压力零位的压力。

正压：以大气压力为基准，高于大气压力的压力。

负压（真空）：以大气压力为基准，低于大气压力的压力。

差压：两个压力之间的差值。

表压：以大气压力为基准，大于或小于大气压力的压力。

压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。

压力表：

在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。所测量的压力一般视为相对压力。一般相对点选为大气压力。弹性元件在介质压力作用下产生的弹性变形，通过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压的相对值(或高或低)。压力表的分类：

压力表精度等级

压力表精度等级的含义

压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0．5、1、1．5、2、2．5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。例如，表盘量程0～2．5MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5M Pa×2．5％=±0．0625MPa；当压力表指示压力为0．8MPa时，实际气压在0．7375～0．8625MPa之间。

由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。

量程相同时，精度越高(即数字越小)，压力表的允许误差越小。

精度相同时，量程越大，压力表的误差越大。

压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T12 26-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-19 99《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定

外壳公称直径(mm)精确度等级

40;60 2.5;4.0

100 1.6;2.5

150;200;250 1.0;1.6

压力表的精度等级和允许误差及其关系见下表二

表二

精度等级允许误差%(按量程的百分数计算)

在参比工作条件下,压力表精度等级检验应包括以下四个项目:1、示值误差

在测量范围内,示值误差应不大于表二所规定的允许误差.2、回程误差

在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.3、轻敲位移

压力表的精度等级解释说明

压力表的进度等级的解释说明

压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1。5、2、2。5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高.

例如，表盘量程0~2。5 MPa精度2。5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2。5MPa×2。5%=±0。062 5 MPa;当压力表指示压力为0.8MPa时,实际气压在0.737 5～0。862 5MPa之间.

由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。

量程相同时,精度越高(即数字越小），压力表的允许误差越小。精度相同时,量程越大，压力表的误差越大.

0。25级别

压力图形记录仪

压力表精度等级

详细解释压力表精度等级

引入：

精密压力表精度有0.1级、0.25级、0.4级；

普通压力表精度1.0级、1.6级（原1.5级）、2.5级、4.0级（基本没有了）60以上表面的压力表基本是1.0级、1.6级

60及以下表面的压力表基本是2.5级

膜盒及膜片压力表一般也是2.5级

压力表精度和分度的区别

压力表精度等级知识介绍

一．压力表精度等级是压力表精确度等级或准确度等级的简

称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等

级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。

外壳公称直径(mm)精确度等级

表面40和60：2.5;4.0

表面100：1.6;2.5

表面150;200;250：1.0;1.6

注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。

在参比工作条件下,压力表精度等级检验应包括以下四个项目:

1、示值误差

在测量范围内,示值误差应不大于表二所规定的允许误差.

2、回程误差

在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.

3、轻敲位移

轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的

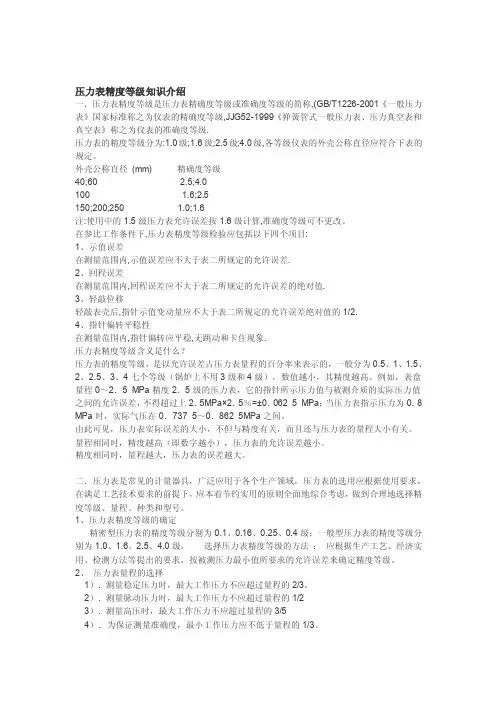

压力表精度等级、量程、种类选择常识介绍[精华]

压力表精度等级知识介绍

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。

外壳公称直径(mm) 精确度等级

40;60 2.5;4.0

100 1.6;2.5

150;200;250 1.0;1.6

注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。

在参比工作条件下,压力表精度等级检验应包括以下四个项目:

1、示值误差

在测量范围内,示值误差应不大于表二所规定的允许误差.

2、回程误差

在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.

3、轻敲位移

轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.

4、指针偏转平稳性

在测量范围内,指针偏转应平稳,无跳动和卡住现象.

压力表精度等级含义是什么？

压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8 MPa时，实际气压在0．737 5～0．862 5MPa之间。

压力表精度和精度等级

精度

精度又称为精确度或准确度，是指测量结果和实际值一致的程度，是用压力表误差的大小来说明其指示值与被测量真值之间的符合程度。通常用允许的最大引用误差去掉正负号（±）和百分号（％）后，剩下得数字来衡量。其数值越大，表示压力表的精度越低，数值越小，表示压力表的精度越高。

精度等级

按照仪表工业规定，仪表的精度划分为若干等级，称精度等级。

我国常用的精度等级有：

0.005，0.01，0.02，0.05，0.1，0.2，（0.4），0.5， 1.0，1.5，2.5，（4.0）

I级标准表II级标准表工业用表

括号内等级必要时采用。所谓1.0级仪表，即该压力表允许的最大相对百分误差为±1％，其余类推。

压力表精度等级是衡量压力表质量优劣的重要指标之一。精度等级的数字越小，压力表的精度等级就越高，也说明该压力表的精度高。

压力表精度等级一般可用不同符号形式标志在压力表面板或铭牌上。

压力表的精度等级

3、压力表轻敲位移轻敲表壳后,指针示值变动量ቤተ መጻሕፍቲ ባይዱ不大于表二所规定的允许误差绝对值的 1/2.
4、压力表指针偏转平稳性在测量范围内,指针偏转应平稳,无跳动和卡住现象.
压力表的精度等级
压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.
压力表的精度等级分为:1.0 级;1.6 级;2.5 级;4.0 级,各等级仪表的外壳公称直径应符合下
表的规定
外壳公称直径 (mm)
精确度等级
40;60
2.5;4.0
100
1.6;2.5
150;200;250
1.0;1.6
压力表的精度等级和允许误差及其关系见下表
精度等级
允许误差%(按量程的百分数计算)
零位
带止销
不带止销
测量上限的 (90~100)%
其余部分
1.0
1
±1
±1.6
±1
1.6(1.5)
1.6
±1.6
±2.5
±1.6
2.5
2.5
±2.5
±4
±2.5
4.0
4
±4
±4
±4
注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改.

压力表精度等级

压力表的准确度等级是反映被检表与标准器进行比对时，指示值与真实值接近的准确程度。压力表的准确度=被检表最大基本误差绝对值÷测量上限比值×100%。

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直

在参比工作条件下,压力表精度等级检验应包括以下四个项目:

1. 示值误差

在测量范围内,示值误差应不大于表二所规定的允许误差.

2. 回程误差

在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.

3. 轻敲位移

轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.

4. 指针偏转平稳性

在测量范围内,指针偏转应平稳,无跳动和卡住现象.

压力表的分类

压力的定义：

这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。

绝对压力：以绝对压力零位为基准，高于绝对压力零位的压力。

正压：以大气压力为基准，高于大气压力的压力。

负压（真空）：以大气压力为基准，低于大气压力的压力。

差压：两个压力之间的差值。

表压：以大气压力为基准，大于或小于大气压力的压力。

压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。

压力表：

压力表精度等级

压力表精度等级是压力表精确度等级或准确度等级的简称，（GB/T1226-2001《一般压力表》国家标准称

之为仪表的精确度等级 JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级

压力表的准确度等级是反映被检表与标准器进行比对时，指示值与真实值接近的准确程度。压力表

的准确度=被检表最大基本误差绝对值十测量上限比值X 100%

绝对压力：以绝对压力零位为基准，高于绝对压力零位的压力。正压：以大气压力为基准，高于大气压力的压力。

负压（真空）：以大气压力为基准，低于大气压力的压力。差压：两个压力之间的差值。

表压：以大气压力为基准，大于或小于大气压力的压力。压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。压力表：在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。所测量的压力一般视为相对压力。一般相对点选为大气压力。弹性元件在介质压力作用下产生的弹性变形，通过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压的相对值（或高或低）。

压力表的分类：

压力表按其测量精确度，可分为精密压力表、一般压力表。精密压力表的测量精确度等级分别为 0.25、0.4级；一

般压力表的测量精确度等级分别为

1.0、1.6、

2.5、4.0级。

压力表的精度等级是什么意思

压力表的精度等级是什么意思？

压力表作为一种常见的测量工具，用于测量液体或气体的压力。在

使用压力表进行测量时，我们经常会遇到一个参数，即压力表的精

度等级。那么，压力表的精度等级到底是什么意思呢？本文将为您

解答这个问题。

首先，我们需要了解精度的概念。精度是指测量结果与真实值之间

的偏差或误差的度量。在压力表中，精度等级就是指压力表所能达

到的精度水平。

压力表的精度等级通常用一个百分比表示，例如1%、0.5%、0.25%等。这个百分比代表了压力表测量结果与真实压力值之间的最大允

许误差。

以一个具体的例子来说明，假设我们有一个精度等级为1%的压力表，用于测量一个压力值为100MPa的液体。根据精度等级的定义，该压力表的测量结果将与真实压力值之间最大允许误差为1%。换

句话说，测量结果将在99MPa到101MPa之间波动。如果测量结果超出这个范围，就超出了该压力表的精度等级。

在实际应用中，不同的场合往往需要不同精度等级的压力表。一般

来说，精度等级越高的压力表，其测量结果与真实值之间的误差越小，精度越高。

选择适当的精度等级非常重要。如果我们需要进行精确的压力测量，如在科学研究或工程设计等领域，我们通常会选择精度等级较高的

压力表。而在一些一般应用场合，如日常生活中的压力测量，我们

可以选择精度等级较低的压力表，因为精度等级较低的压力表通常

价格更为实惠。

此外，还有一些其他因素也会影响压力表的精度。例如，压力表的

使用情况、使用环境的条件、压力表的校准等。在实际应用中，我

们需要注意这些因素，并根据实际情况进行相应的调整。

压力表精度等级

详细解释压力表精度等级

引入：

精密压力表精度有0.1级、0.25级、0.4级；

普通压力表精度1.0级、1.6级（原1.5级）、2.5级、4.0级（基本没有了）60以上表面的压力表基本是1.0级、1.6级

60及以下表面的压力表基本是2.5级

膜盒及膜片压力表一般也是2.5级

压力表精度和分度的区别

压力表的最小分度可以通俗的认为是它的分辨率，但不一定就是表的精度。

因为压力表是检测仪表，所以显示给我们的是测量值，测量值和真实值之间是存在一定的误差的，这个误差的范围其实就是精度，所以精度的数值越小就说明检测仪表显示值与真实值越接近，也就可信度越高。

压力表精度等级知识介绍

一．压力表精度等级是压力表精确度等级或准确度等级的简

称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等

级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。

外壳公称直径(mm)精确度等级

表面40和60：2.5;4.0

表面100：1.6;2.5

表面150;200;250：1.0;1.6

注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。

在参比工作条件下,压力表精度等级检验应包括以下四个项目:

1、示值误差

在测量范围内,示值误差应不大于表二所规定的允许误差.

2、回程误差

在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.

3、轻敲位移

轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.

压力表级别

压力表级别是指压力表所能测量的最高压力级别。压力表级别通常由国际压力表协会 (International Association of Pressure Gauge Manufacturers) 制定，并根据压力表的精度、可靠性和使用寿命等指标进行评定。

根据国际压力表协会的规定，压力表级别分为 A、B、C 三个等级。其中，A 级压力表适用于测量高温、高压和高精度的压力，是压力表级别中的最高等级;B 级压力表适用于测量高温、中压和高精度的压力;C 级压力表适用于测量常温、中压和低压力。

压力表级别的确定不仅与压力表的精度和可靠性有关，还与压力表的使用寿命和稳定性有关。因此，在选择压力表时，需要根据具体的测量需求选择合适的压力表级别，以确保测量结果的准确性和可靠性。
