探地雷达操作规程
地质雷达操作规程
地质雷达操作规程1、规程说明本规程适用于探地雷达的所有试验检测过程。
2、参数设定1)将电池装到主机上,选择与检测任务相适应的天线,将光纤分别与主机和天线连接。
2)打开主机,选择与主机所接天线相对应的天线频率。
3)扫描速度:根据测试需求进行设定。
4)时窗设置:根据探测深度进行设定(双时程),900M天线时窗一般设为30~40ns,400M天线时窗一般设为60~80ns,100M天线时窗一般设为500ns 左右。
5)采样点数:此参数一般使用默认设置。
6)信号位置:一般把第一组较大的波形调至单道波形显示区的第2格。
7)增益调节:对采样的波形信号进行放大或缩小,一般调节增益至满格的60%左右,禁止将波形信号调节至饱和,以避免信号失真。
8)滤波设置:在采集过程中对采集的数据进行过滤,去除干扰信号。
9)介电常数:根据所探测的物体通过介质对照表选择相应的介电常数。
10)保存参数:把所调节好的参数进行保存,方便下次在相同环境或介质下测量时节约调节参数的时间。
11)调入参数:把调节好的参数进行调入。
12)连续测量:采集数据时,主机和天线一直进行数据采集(适用于初支、二衬、路面测试)。
13)人工点测:采集数据时,进行人工触发,点击一次采集一道信号,适用于超前地质预报数据的采集。
14)实时处理;一般不设置为默认参数。
15)保存设置:根据需求把采集的数据保存至相应的存储器中。
3、数据采集:仪器参数设置完成后进行数据的现场采集。
4、保存采集的数据,并进行下一循环的数据采集。
5、数据采集完成并保存后,关闭主机电源,将光纤和主机与天线分离。
6、在仪器的使用过程中,若发现有任何异常的地方,应立即停止使用。
待查明原因后再进行测试。
7、地持雷达未经校验合格或超过校验周期,均不得使用。
地质雷达探测仪操用规程
地质雷达探测仪操用规程SIR-3000一、适用范围本规程适用于SIR-3000型地质雷达探测仪。
二、操作步骤1、根据探测位置厚度选择适当的天线(可供选择的天线型号:100MHz、900MHz)。
400MHz、2、根据不同的探测位置选用不同的数据线。
然后将数据线带孔端与天线联接、带针端与主机联接~将主机线孔盖与数据线线孔盖相互扣上~拧紧。
3、检查电池电量~将主机朝面端电池盖打开~把电池放入电池盒内~盖上电池盖。
4、按主机上电源开关~开机。
5、将天线贴紧被测物~对参数进行设置。
6、探测完成后~先关机~再将数据线拆下。
把天线、数据线、主机放入相应的仪器箱中。
7、填写仪器使用记录。
地质雷达使用注意事项一、电池方面1、SIR-3000仪器电板装入后,仪器即处于待机或工作状态,因此仪器如长时间(一周)不用或处于运输过程中,应把仪器电池取出。
2、电池充电时要求220V交流稳压电源,详见《电池使用注意事项》,保护充电器和电池电瓶。
3、电池或者电瓶,要做定期维护。
建议每个月做充电放电。
二、各意部件1、先连接系统各个部件,主机+电缆+天线+标记杆+测距轮,再接通电源开机;先关机再拆设备附件。
2、更换设备部件(如电缆、天线、打标器、测距轮等等)要求无电操作。
即关闭主机电源后再拆,或者连接安装。
3、发现仪器信号不好或怀疑仪器工作不正常,先关闭主机电源再检查电缆两端接头(电缆与主机的接头、电缆与天线的接头是否连接正确),检查完毕确认无误再接通电源开机。
4、电缆连接防止虚接。
联机时注意电缆接口方向,电缆接头应与面板垂直,拧紧,与主机端旋转至红线处。
天线端旋转至三个小卡槽露出,同时注意固定电缆。
电缆与天线应用环行扣连接。
三、数据线1、数据线应绕圈收放,不能折叠。
2、在工地现场注意保护仪器,避免人为损坏。
数据线应避免长期在地面磨损。
3、雷达数据线为同轴电缆,不能被重车压。
数据线不能受到重物压损,如发生意外,首先观察外表有无破损,再用万用表进行测量。

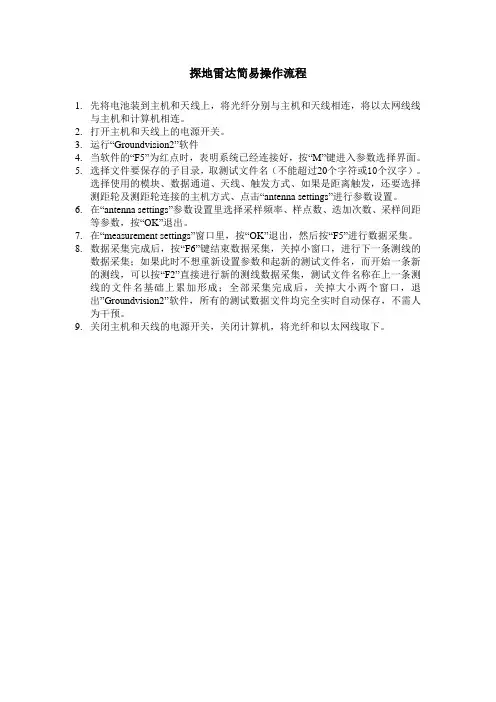

3.探地探地雷达操作简易流程
探地雷达简易操作流程
1.先将电池装到主机和天线上,将光纤分别与主机和天线相连,将以太网线线
与主机和计算机相连。
2.打开主机和天线上的电源开关。
3.运行“Groundvision2”软件
4.当软件的“F5”为红点时,表明系统已经连接好,按“M”键进入参数选择界面。
5.选择文件要保存的子目录,取测试文件名(不能超过20个字符或10个汉字)。
选择使用的模块、数据通道、天线、触发方式、如果是距离触发,还要选择测距轮及测距轮连接的主机方式、点击“antenna settings”进行参数设置。
6.在“antenna settings”参数设置里选择采样频率、样点数、迭加次数、采样间距
等参数,按“OK”退出。
7.在“measurement settings”窗口里,按“OK”退出,然后按“F5”进行数据采集。
8.数据采集完成后,按“F6”键结束数据采集,关掉小窗口,进行下一条测线的
数据采集;如果此时不想重新设置参数和起新的测试文件名,而开始一条新的测线,可以按“F2”直接进行新的测线数据采集,测试文件名称在上一条测线的文件名基础上累加形成;全部采集完成后,关掉大小两个窗口,退出”Groundvision2”软件,所有的测试数据文件均完全实时自动保存,不需人为干预。
9.关闭主机和天线的电源开关,关闭计算机,将光纤和以太网线取下。
地质雷达操作规程
地质雷达操作规程一、引言地质雷达是一种应用于地质勘探领域的雷达技术,通过测量雷达回波信号来获取地下目标的信息,广泛应用于地质工程、资源勘查等领域。
为了确保地质雷达的正常运行和数据准确性,制定本操作规程。
二、设备检查与准备1.首先检查地质雷达设备的外观是否完好,是否有异常;2.检查设备各个部件的连接是否牢固;3.检查电源线、信号线等是否损坏;4.确保设备的电源和信号线接入正确;5.检查设备的电源开关是否处于关闭状态。
三、测量前准备1.对于冰冻地面,需将地面冰层清除干净;2.对于泥泞地面,需清除地面上的泥泞和积水;3.检查地面上是否有金属物体,如有需要移除;4.根据测量的需要,选择合适的测量模式和参数设置。
四、地理雷达操作步骤1.打开地质雷达电源开关,并选择合适的工作模式;2.连接电脑或数据采集器,确保数据采集设备正常连接;3.根据需要选择合适的天线和探头;4.按照设备操作手册,正确设置测量参数,包括测量范围、采样率等;5.将天线和探头固定在合适的位置,并确保安装稳固;6.如有需要,使用标定物进行仪器标定;7.若地质雷达需要移动,应谨慎操作,避免撞击或损坏设备;8.开始进行地质雷达测量。
五、测量过程操作规范1.操作人员应熟悉并掌握地质雷达仪器的操作流程;2.操作人员应避免穿戴金属物品,以避免对测量结果的影响;3.操作人员应远离雷达天线范围内的辐射,避免对人体造成伤害;4.在测量过程中,应保持设备的稳定,并避免不必要的震动;5.在测量过程中,应及时记录必要的参数信息,并标注在测量数据中;6.如遇突发情况或设备故障,应立即停止测量,并进行相应处理;7.测量结束后,应将设备电源关闭,并仔细检查设备的各个部件是否正常。
六、记录与数据处理1.在测量过程中,应准确记录测量时间、位置、参数等信息;2.测量结束后,及时保存测量数据,并备份到可靠的存储设备;3.使用专业软件对测量数据进行处理和分析,得出结论和结果;4.对于数据异常或不准确的情况,应进行数据质量控制和校正。
PULSEEKKO1000探地雷达仪操作规程
PULSE EKKO 1000 探地雷达仪操作规程
1.组装天线,把接收天线和发射天线按实验设计的距离尺寸组装好。
2.把接收和发射天线用线缆与控制台连接起来,然后用RS232线把
控制台连接到计算机间的串口,拧紧螺丝以防连线在测试过程中
脱落。
3.如果实验需要使用外部触发开关,则实验前把触发开关从手柄上拆下,
用线连接到控制台红色的“remote”接口上。
4.连接12V直流电源到控制台白色接口。
5.打开电脑电源开关启动雷达测试软件
6.选择必要的参数
7.在测试记录数据前,在GRAPH状态下机器预热5到10分钟
8.调试测试出始位置
9.选择“Collect”模式开始收集数据
10.用分析软件进行数据处理
注意事项:
若计算机与控制台共用一个电源,应注意电源线的连接顺序,先连接计算机的电源线,然后连接RS232线,接完RS232线后连接控制台电源线,最后打开计算机启动测试软件,以防控制台RS232接口与电源间短路。
探地雷达安全操作及保养规程
探地雷达安全操作及保养规程探地雷达是一种用于地下探测的高科技仪器,广泛应用于地质勘探、建筑工程、考古发掘等领域。
为了确保探地雷达的安全使用和长期稳定运行,以下是探地雷达的安全操作及保养规程。
一、安全操作规程1.1 进行探测前的准备工作在进行探测前,请务必检查探地雷达是否处于正常的工作状态。
包括以下几个方面:•确保所有连接线路连接牢固且无损伤。
•确保探测器外观无损伤并正确安装。
•确保探测器的电池充满电或使用外接电源。
•确保使用的软件已经正确安装并已进行了必要的设置。
1.2 控制探测器的使用环境•在使用探地雷达进行探测时应避免在高温、湿润、腐蚀、辐射等条件下使用。
•避免将探测器暴露在阳光暴晒或高温环境中,同时也要避免在低温环境中使用。
•探测器不应被放置在靠近辐射源的地方,也不应遭受重击或震动。
1.3 控制探测器的使用方法•在使用探地雷达进行探测时,应避免强烈振动和摆动探测器。
•避免使用过多的功率或长时间的高功率输出。
•避免在强磁场和电场干扰的情况下使用探测器。
1.4 控制探测器的操作人员•在使用探地雷达进行探测时,应由熟练操作人员负责操作。
•操作人员应注意安全操作,避免不必要的危险和风险。
•操作人员应按照规范化指导书进行操作,操作人员必须了解探测器的各项规范和指南。
二、保养规程2.1 探测器的日常保养•在使用探地雷达时,应定期对仪器进行检查和保养。
•保养时应定期对探测器外观进行清洁和检查,在保养之前应停止使用。
•探测器外部应做到防潮、防尘和防腐蚀处理,尤其是接头和连接线梢头处理。
•探测器表面涂层易于脱落,请勿用化学清洗剂或带有酸性、碱性溶液的清洗液进行清洗。
2.2 探测器的存储和保管•在停止使用探地雷达后,请将其清洁,放入合适的防尘袋中,并放置在干燥、通风和温度适宜的场所。
•在存放探测器时,应避免锈蚀、摩擦、震动和挤压等情况发生。
•探测器要经常检查,保证使用时无任何损坏,避免与潮湿环境相接触,避免长时间未使用。
LTD探地雷达通用操作规程
LTD-10探地雷达操作规程中国电波传播研究所青岛分所二○○二年十月二十日探地雷达现场测试规程一、规程说明本规程适用于LTD-10系列探地雷达的所有试验和现场测试,对探地雷达的试验设计、现场测试、数据处理和解释等给出执行标准。
本规程自2002年3月开始执行。
二、确认测试任务和制定详细的测试计划1、接到测试/试验任务后,立即确认测试目的和具体要求,据此制定详细的测试计划(过程),确定需要的仪器型号、相关的测试软件,以及合适的天线配置。
2、依据测试计划准备需要的仪器设备:主要设备:一体化主机、收发天线辅助设备/工具:32米信号电缆线;电源转换器(交 直)、带插座的长电源线;直接电缆(并口线)、螺丝刀、胶带;测试计划和记录纸、笔可选设备:12V直流电瓶、测量轮测试环境:Windows98系统、GR For LTD回放和处理软件三、测试前的准备工作1、收集与探测目标及所处环境有关的基础资料基础资料的收集既可以为制定测试程序提供依据,又可为测试数据的处理和解释提供必要的参考资料。
2、天线型号(中心频率)的选择天线中心频率的选择需兼顾目标深度、目标最小深度及天线尺寸是否符合场地需要,它可由下式初步确定:0)f MHz=式中,x为要求的空间分辨率,m;ε为围岩的相对介电常数。
对深层目标进行探测时,应采用MHz300~50等较低频率的天线;探测浅层且线度较小的目标时,应该选用MHz1000~500或者更高频率的天线。
3、测网布置测量工作以前必须首先建立测区坐标,以便确定记录剖面的平面位置。
测网布置与目标的大小和所处方位有关:测线应该沿与物体的长轴或走向垂直的方向布置,目标长轴方向不明时,最好使用方格网进行测量。
四、检测过程1、正确连接仪器图1 LTD 探地雷达实际连线示意图2、数据采集软件启动(1)计算机内装有Windows98和Windows2000操作系统,开机时从启动菜单(包括windows 和windows2000两项)中选择”windows ”(缺省),进入win98系统;(2)执行桌面上的“LTDT ”程序,即可进入LTD-10探地雷达探测系统。
井下物探工(探地雷达)操作标准
6.1发射机不工作,电池不足或发射机故障,需充电或送厂家检修
6.2接收机没有信号,光纤故障,需清洁光纤或更换
6.3接收机不工作,电池不足或发射机故障,需充电或送厂家检修
6.4波形不正常,天线连接不好或天线故障,重新连接或送厂家检修
雷达主机和发射机用单芯光纤连接。一端连接在雷达主机侧门面板上的接口上,另一端连接在发射机的接口上。连接时翻开接口保护盖,插入光纤头即可,两端光纤头可以互换。
1.3.3接收机光纤的连接
连接前先检查光纤是否导通,将一端对准光源检查另一端是否有光通过。
雷达主机和接收机用双芯光纤连接。一端连接在雷达主机侧门面板上的接口上,另一端连接在接收机的接口上。连接时翻开接口保护盖,插入光纤头即可,两端光纤头可以互换。
井下物探工(探地雷达)操作标准
作业程序
作业标准
安全要点
1、班前准备
2、作业准备
ቤተ መጻሕፍቲ ባይዱ3、标位
4、收集数据
5、探测结束
6、特殊问题处理
1.1执行《通用标准》的有关要求。
1.2使用前的准备和检查
1.2.1充电
对KJH-D-Z防爆探地雷达主机、发射机、接收机进行充电。
1.2.2仪器检查
通电检查仪器状况,显示正常可以下井。
4.2数据收集
4.2.1按标好的探测位置在工作面垂直煤层竖好发射机和接收机,每次主机收集完数据后,发射机和接收机移动一个探测间距,直至探测完成。
4.2.2探测完成后保存数据,将主机界面退到收集数据初始界面。准备第二次探测。
4.2.3按上述4.2.1操作,对探测位置进行返测一次。
5、探测结束
地质雷达操作规程
地质雷达操作规程 ( 总 9 页 )--本页仅作为文档封面,使用时请直接删除即可---- 内页可以根据需求调整合适字体及大小--1、地质雷达法合用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测,如检测衬砌厚度、衬砌暗地里的回填密实度和衬砌内部钢架、钢筋等分布,地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标:(1)系统增益不低于150dB;(2)信噪比不低于60dB;(3)采样间隔普通不大于、A/D 模数转换不低于16 位;(4)计时误差小于1ns;(5)具有点测与连续测量功能,连续测量时,扫描速率大于64 次/秒;(6)具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能;(7)具有现场数据处理功能,实时检测与显示功能,具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求:(1)探测体的厚度大于天线有效波长的1/4,探测体的宽度或者相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
(2)测线经过的表面相对平缓、无障碍、易于天线挪移。
(3)避开高电导屏蔽层或者大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合,技术指标为:(1)具有屏蔽功能;(2)最大探测深度应大于2m;(3)垂直分辨率应高于2cm。
5、现场检测(1)测线布置1、隧道施工过程中质量检测应以纵向布线为主,横向布线为辅。
纵向布线的位置应在隧道的拱顶、摆布拱腰、摆布边墙和隧道底部各布置一条;横向布线可按检测内容和要求布设线距。
普通情况线距8~12m;采用点测时每断面不少于6 点。
检测中发现不合格地段应加密测线或者测点。
2、隧道竣工验收时质量检测应纵向布线,必要时可横向布线。
纵向布线的位置应在隧道拱顶、摆布拱腰和摆布边墙各布一条;横向布线线距8~12m;采用点测时每断面不少于 5 个点。
需确定回填空洞规模和范围时,应加密测线和测点。
3 、三线隧道应在隧道拱顶部位增加2 条测线。
地质雷达操作规程
地质雷达操作规程地质雷达操作规程一、概述地质雷达是一种广泛应用于地质勘查和地下探测的设备,利用电磁波的回波信号来探测地下物质构造和地质层位。
地质雷达操作规程是为了确保地质雷达的正确使用和保护设备的安全性而制定的。
本规程适用于地质雷达的操作人员。
二、操作要求1. 操作人员必须具备地质雷达的相关知识和实际操作经验,了解设备的技术性能和原理。
2. 操作人员必须穿戴符合安全要求的个人防护装备,包括安全帽、防护眼镜、防护手套等。
3. 在使用地质雷达之前,需要对设备进行检查和测试,确保设备正常工作,并调整合适的工作参数。
4. 在操作过程中,需要保持设备与地面的良好接触,确保传感器能够稳定地接收地下回波信号,避免误差。
5. 操作人员应该了解待探测区域的地质信息和环境条件,结合实际情况选择合适的工作模式和参数设置。
6. 在进行探测时,应该保持设备平稳移动,避免抖动和冲击,以免影响数据采集。
7. 操作人员应该随时注意设备的工作状态和指示灯,及时发现并解决问题。
8. 当设备出现异常情况或遇到困难时,操作人员应及时停止操作,按照操作手册进行故障排除或寻求技术支持。
9. 操作人员应保护地质雷达设备,避免接触水和湿度过大的环境,严禁撞击、摔落或强烈震动。
10. 操作结束后,应对设备进行清理和保养,确保设备处于良好的工作状态。
三、安全注意事项1. 在操作地质雷达时,应注意防止尖锐物品和化学品与设备接触,以免损坏设备。
2. 严禁将地质雷达设备用于未经允许的探测区域,避免引发潜在的安全问题。
3. 操作地质雷达时,应保持周围环境安静,避免外界噪音对数据采集造成干扰。
4. 操作人员应注意周围的人员和外部设备,避免发生意外碰撞和伤害。
5. 在进行实际探测时,应确保人员远离雷达辐射范围,避免对人体健康造成危害。
6. 严禁擅自拆卸和更改地质雷达设备,以免对设备造成损坏和安全隐患。
7. 操作人员应按照操作手册严格遵循操作规程,确保设备操作正确和数据准确可靠。
探地雷达现场采集操作规程
RAMAC/GPD探地雷达系统现场采集操作规程为了保证检测采集到有效的数据,现将探地雷达采集系统的现场测试步骤和相关知识予以明确,以便检测人员排除现场测试过程中出现的各种工作故障,应按以下操作规程执行:一、采集系统正常工作基础状态⑴先连接主机和天线:T为发射、R为接收、D为数据控制传输,将天线T\R\D分别对应连接,然后开启主机和天线电源;⑵在连接电源的前提下,再开启计算机采集软件。
⑶正常采集状态为F5红色:(下图)注:如果F5没有红颜色——如果使用GroundVision2(2014版)采集系统,在‘工具’——‘硬件设置’——‘以太网接口’选择自己对应的网卡(本机硬件网卡),不知道具体选哪个可以挨个试探,直到F5显示红颜色。
如果使用RAMAC GroundVision.exe(我所2005年购置的)采集系统,则查看各连接线是否连接紧密,或者查看电源是否开启,直至F5显示红颜色。
二、数据采集参数设置和文件储存⑴点击快捷键‘M’可以跳出采集设置窗口(见左下图),先在e盘建立明确的检测数据文件夹,然后在采集系统的‘存储路径’中寻找到e盘建立的检测数据文件夹,这样储存数据采集后将直接存储生成。
其它事宜见右下说明:(测距轮采集模式)(时间采集模式) (点测采集模式)注:完成以上步骤,硬件参数确认设置就完成了⑵ 下一步点击,进入下图界面,应浏览确认上部工作,比如天线是否显示为测试安装的配套屏蔽天线。
其它事宜见下图说明:(测距轮采集模式)(点测采集模式—适用深部测试,如超前地质预报)注:一定要先确定采样频率,然后再调整时窗或采样点数。
三、 现场数据开始采集(1)完成上部相应的操作,确认后进入采集模式: 1、点测采集模式①当采用点测测试深部质量缺陷和地质情况时,点击‘回车’一次则采集一道叠加波,②采集完后直接关闭,数据即会保存。
2、测距轮和时间采集模式(1)采用测距轮和时间采集模式检测衬砌时,现场数据采集前,就应将清晰的里程桩号标识在测试面上,以便核对采集软件中里程标识的准确性。
KJH-D-Z探地雷达井下操作手册
KJH-D-Z探地雷达井下操作手册一、仪器操作步骤1、打开电源,按1-8任意键开机,(建议习惯使用8键,因为仪器默认8键为退出键)进入以下界面(如图1,注命令解释):图11-Run pulseEKKO 仪器主菜单2-System Setup 系统设置菜单3-View Setup 浏览仪器设置4-File Management 文件管理菜单5-Shut Down 关机2、按3键浏览仪器设置,需要查看的设置选项有以下8处(红线部分如图2所示)。
以下设置为正确的系统设置选项图2①Antenna Frequency 发射频率选择100MHz(兆赫兹)②Time Window 时间选择800ns (纳秒)③Assumed Velocity 介质中的传播速度选择0.18m/ns(米/纳秒)注:以下附各介质传播速度表④System Stacking 叠加次数选择64次⑤Triggering Method 接收键选择B键接收⑥Data Storage 储存方式选择Removadle外部储存⑦Antenna Step Size 测量点距离选择0.25m、0.5m、1m⑧Survey Type 测量方法选择Ref lection反射波如设置正确按8键退出进入图1界面。
附表1:各介质传播速度对照表3、进入图1界面后,按1键进入仪器主菜单如图3-1,再按4键进行检波,进入检波界面(如图3-2),检波主要是将波形的起跳点置0,按8键(START)开始检波,进入图4界面;再按6、7键进行调整,分别是向左或右移动,按下一次是移动再次按下时停止,也可以按1键(Stop)停止移动(如图4)。
图3-24、停止检波后再次按1键进入仪器主菜单(如图3-1所示),按1键选择测量的线号如图5所示。
图5A-前选B-后选1-运转(即收集数据)5、选择好线号后按1键,进入数据采集界面,然后选2(Start)准备采集如图6,进入图7界面后按B键开始采集数据。
ltd2600探地雷达使用手册
ltd2600探地雷达使用手册LTD2600探地雷达是一种先进的地下探测设备,旨在帮助用户准确、高效地探测地下的各种目标,如金属物体、地下管道和地下障碍物等。
本使用手册将详细介绍LTD2600探地雷达的功能、使用方法以及注意事项,以帮助用户正确操作并获取最佳的探测结果。
一、产品概述1. LTD2600探地雷达是一款采用雷达技术的地下探测设备。
2. 主要用途:寻找地下金属物体、地下管道以及地下障碍物。
3. 特点:高精度、高效率、易操作、可靠性高。
二、功能介绍1. 探测地下金属物体:LTD2600探地雷达能够准确识别和定位地下金属物体,如金属管道、地下电缆等。
2. 探测地下管道:通过LTD2600探地雷达,用户可以轻松探测地下水管、天然气管道等管线。
3. 探测地下障碍物:不仅能够识别金属物体,LTD2600探地雷达还具备探测非金属障碍物(如混凝土、塑料等)的能力。
三、使用方法1. 准备工作a. 确保LTD2600探地雷达电池已充电或已连接外部电源。
b. 确保探测传感器已正确安装并与设备连接良好。
c. 打开电源,并等待设备初始化完成。
2. 参数设置a. 根据具体需求,选择适当的探测模式(金属物体、管道或障碍物)。
b. 根据地下环境的复杂程度,调整扫描深度。
3. 开始探测a. 将LTD2600探地雷达置于地面上,并缓慢移动,确保完整覆盖需要探测的区域。
b. 观察控制面板上的指示器,当出现信号强度变化时,表明有目标存在。
c. 当设备发出声音或显示目标图形时,说明成功探测到地下目标。
4. 数据分析a. 将探测到的数据传输到计算机或移动设备上进行进一步分析。
b. 根据分析结果,确定目标的确切位置和性质。
四、注意事项1. 使用LTD2600探地雷达前,请仔细阅读并遵守本使用手册的操作指南。
2. 在使用设备时,应确保周围环境安全,避免对他人和自身造成伤害。
3. 避免在恶劣天气条件下使用,以免影响设备性能和探测效果。
LTD2100探地雷达工作流程
LTD2100探地雷达工作流程雷达参数:1.打开主机,选择天线频率.选择与所接天线相对应的天线频率.2.天线主频,扫描速度,,采样点数不用改变参数。
3.时窗设置,根据双程走时调节探测深度。
4.信号位置,把第一个较大的波形调在从上面数第2格。
5.整体增益调节:把弱信号放大。
把第一个较大的波形放大到刚顶到两边的格子就好。
6.分段调增益:随着深度的增加,信号强度越来越小,所以要把下面的信号进行放大。
实际调节时,把增益曲线(绿色线)调至从上到下依次增大,为一近似直线,并使蓝线从上到下依次减小,但清晰可见。
6.零偏设置不用调节。
滤波设置调到倒数第2或第3挡。
7.标记扩展:根据轮子转的距离打标记或者记录数据。
8:介电常数:根据不同介质同过对照表选择相对应的介电常数。
对数据没有影响。
9.保存参数:把所调好的参数进行保存,以便下次在相同环境下测量时缩短调节参数时间。
10。
调入参数:把保存好的参数调入。
探测方式:连续测量:无论天线是否移动,主机和天线都在一直工作。
人工点测:选择人工点测后,同过TAB键切换到全屏模式,这时,点击方向键左键进行触发,点击一次左键一道信号。
主要用在超前报测量掌子面时使用。
测量轮控制:接上测量轮后,轮子转动时,记录数据,轮子停止,雷达也停止采集数据。
实时处理:道间平均:叠加去除噪声。
选择10以内的参数。
背景消除不变信号,突显有用信号。
采集时不使用。
显示方式:改变调色板,改变颜色。
根据个人喜好来选择。
系统功能:与电脑相同。
地质雷达操作规程
地质雷达操作规程1. 前言地质雷达是一种用于勘探地下物质和构造的仪器,广泛应用于地质、水文、工程等领域。
为了保证地质雷达的正确操作和数据采集,制定本操作规程是非常必要的。
2. 设备准备在进行地质雷达勘探之前,需要准备以下设备: - 地质雷达主机 - 天线 - 电缆 -数据存储设备(如移动硬盘或U盘) - 电池或电源适配器3. 操作步骤3.1 设置主机参数•将地质雷达主机连接电源,并确认电源稳定。
•打开地质雷达主机,进入设置界面。
•根据具体勘探需求,设置采样频率、采样点数、工作时间等参数。
3.2 连接天线•将天线与电缆连接好,并确保连接牢固。
•将天线连接到地质雷达主机的天线接口上。
•调整天线的位置和方向,保证信号接收效果最佳。
3.3 数据采集•定位需要勘探的地点,并选择合适的扫描路径。
•按下主机上的开始按钮,开始进行数据采集。
•在勘探过程中,需保持主机和天线的稳定,避免震动和干扰。
3.4 数据处理和分析•数据采集完成后,将地质雷达主机连接到电脑上。
•打开数据处理和分析软件,并导入采集到的数据。
•根据具体需要,选择合适的滤波、叠加和解译算法进行处理。
•分析处理后的数据,提取地下物质和构造的信息,并进行解释和评估。
4. 数据质量控制为了保证地质雷达采集的数据质量,应进行以下控制: - 在采集过程中,保持地质雷达主机和天线的稳定,避免人为震动和干扰。
- 在采集前,根据地质情况和采集需求,选择合适的采样频率和采样点数。
- 在数据处理和分析过程中,根据实际情况调整滤波和解译参数,提高数据质量。
5. 安全注意事项•在使用地质雷达时,应遵守相关的安全操作规程。
•在操作过程中,避免接触高压部件和电源线,以避免电击事故发生。
•在户外操作时,应注意防护措施,如戴好安全帽、穿戴防护服等。
•在雷电天气下,应停止操作,避免雷击事故。
6. 故障排除在操作地质雷达过程中,可能会遇到一些故障,常见故障及解决方法如下: - 主机无法打开:检查电源是否接通,电池是否放置正确,如有需要,尝试更换电源适配器。
LTD探地雷达通用操作规程
LTD-10探地雷达操作规程中国电波传播研究所青岛分所二○○二年十月二十日探地雷达现场测试规程一、规程说明本规程适用于LTD-10系列探地雷达的所有试验和现场测试,对探地雷达的试验设计、现场测试、数据处理和解释等给出执行标准。
本规程自2002年3月开始执行。
二、确认测试任务和制定详细的测试计划1、接到测试/试验任务后,立即确认测试目的和具体要求,据此制定详细的测试计划(过程),确定需要的仪器型号、相关的测试软件,以及合适的天线配置。
2、依据测试计划准备需要的仪器设备:主要设备:一体化主机、收发天线辅助设备/工具:32米信号电缆线;电源转换器(交 直)、带插座的长电源线;直接电缆(并口线)、螺丝刀、胶带;测试计划和记录纸、笔可选设备:12V直流电瓶、测量轮测试环境:Windows98系统、GR For LTD回放和处理软件三、测试前的准备工作1、收集与探测目标及所处环境有关的基础资料基础资料的收集既可以为制定测试程序提供依据,又可为测试数据的处理和解释提供必要的参考资料。
2、天线型号(中心频率)的选择天线中心频率的选择需兼顾目标深度、目标最小深度及天线尺寸是否符合场地需要,它可由下式初步确定:0)f MHz=式中,x为要求的空间分辨率,m;ε为围岩的相对介电常数。
对深层目标进行探测时,应采用MHz300~50等较低频率的天线;探测浅层且线度较小的目标时,应该选用MHz1000~500或者更高频率的天线。
3、测网布置测量工作以前必须首先建立测区坐标,以便确定记录剖面的平面位置。
测网布置与目标的大小和所处方位有关:测线应该沿与物体的长轴或走向垂直的方向布置,目标长轴方向不明时,最好使用方格网进行测量。
四、检测过程1、正确连接仪器图1 LTD 探地雷达实际连线示意图2、数据采集软件启动(1)计算机内装有Windows98和Windows2000操作系统,开机时从启动菜单(包括windows 和windows2000两项)中选择”windows ”(缺省),进入win98系统;(2)执行桌面上的“LTDT ”程序,即可进入LTD-10探地雷达探测系统。
探地雷达操作手步骤
编辑文件头
1标记
2桩号归一化道标准化标记间道标准化(不小于500)
3桩号属性5的倍数(这个不一定,自己看着去写就好)4增益调节手动调节
5数据处理IIR滤波带通低200 高600
7标记地面右键—框选第一个波的波峰—左键标记地面
8标记混凝土与岩石界面与第一个波峰相隔初衬设计厚度,例如20cm,就选在离第标记地面20cm左右的波峰或波谷作为自动标记的自动追踪点。
9公路隧道评价层间修饰
只要连续就好。
10层厚计算参考第一层
评价长度5m注意初衬设计设计多厚就多厚
先看隧道厚度表,看厚度合不合格,如果不合格就手动调整岩层红色(随意拉一条线)到合格就行了。
11隧道层厚报表
出图可以是这样的,下面填充不了的就不用填充了。
探地雷达操作规程2016.09.08
1、启动采集软件;2、选择驱动;3、增益标定;4、选择测量区域;
5、设定采集参数;6、采集雷达数据;7、查看雷达数据并进行处理。三:保养、维护及安全须知
1、不得对设备系统进行打开和/或拆装一类的操作;2、所有电缆的连接,必须在关机状态下进行,在任何情况下,如需做任何连接改动,必须事先确认数据采集主机和计算机是否处于关机状态;3、当系统出于开机状态时,无论是在数据采集、后处理阶段或待机状态时,天线只许与被测表面相接触。请勿将天线直接对着人体;4、定期检查电缆,在连接时要查验电缆是否连接坚固,外表皮是否完好无损。
操
作
规
程
一:现场准备
1、被检测段衬砌上需有里程标号。每五米一个标。(标注里程标号);2、清理出被抽检段中路面存在的障碍物,保证检测数据的连续性、完整性;3、进行仰拱检测时,需将隧底中线或线路中线的石子或浮土清理干净,保持面上干燥不能有积水,如个别地段有积水需清理并铺上彩条布。以防泥浆粘于天线底部;4、现场需要熟悉施工的技术人员及调度员在场,以便核对里程及指挥车辆,同时需要2~3名工人配合等;5、需提供工程概况资料及检测段的隧道设计的围岩类型、衬砌厚度、钢筋间距、仰拱及仰拱填充厚度等设计资料。
地质雷达探测仪安全操作规程
仪器名称
地质雷达探测仪(IDS)
主要用途
探测目标介质的空间位置、结构、形态和埋00MHz天线。
2、系统增益160dB
3、天线连接电缆(1m、5m、15m)
4、模/数转换32位
5、信噪比160dB
6、采样间隔0.002ns
环境要求
常温
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
探地雷达操作规程
(文件编号:****-010)
共1页第1页版本/版次:D/ 0 生效日期:2016-01-01
1. 目的
为了使检测员更好地熟悉和掌握检测仪器的操作方法,保证检测数据的科学、公正和准确性,特制定本规程。
2. 适用范围
适用于探地雷达仪器
3 操作步骤
3.1测试前的安装准备
检查所有部件是否带齐,包括:电池、雷达主机、数据线、处理器电源线、信号线、工具箱、备件、固定用绑扎带、记录本;
3.2试验/检测的工作程序
(1)测试连接。
将地质雷达天线通过支架安装。
(2)在扫描前调试主机并对主机进行参数设置。
(3)打开电源,控制天线移动的人员根据操作主机的人员口令,将天线紧贴待测界面上匀速移动。
(4)测试结束。
按下stop结束测试点,保存文件并退出;
(5)拆除信号线,拆除天线,支架。
3.3扫描之前的仪器调试和参数设置
(1)菜单系统—>设置—>调用,选择所用的天线。
(2)系统—>单位垂直刻度设为时间,单位为ns
(3)测程:900M天线探测混凝土的量程约为15纳秒,为使所有有效信号完全显示,一般设置为20ns
(4)采样点数:一般设为512或1024
采样点数越多,扫描曲线越光滑,垂直分辨率越好。
但是采样点数增大,使得扫
描速率下降
(5)每秒扫描数:64
(6)增益点数:2
(7)垂向高通滤波器:225MHz
(8)垂向低通滤波器:2500MHz
(9)数据位:16位
(10)发射率:100 KHz,发射功率越高,采集速度越快,但若采集过高,易损坏雷达系统
(11)信号位置设为手动
(12)表面设为0
(13)调出完整的直达波(首波),调整延时参数
若检测结构与上次相同,可不再次设置以上参数,系统默认上次检测参数。
(14)增益设置为自动,增益函数手动设置,可以改变增益点数多少、并且可以调整各增益点的函数大小,进而调整信号强度。
增益函数调整过大,在探测资料中可能
人为造成假象。
设置方法为先设为手动,再设为自动。
编制/日期:批准/日期:。
