ProE工程制图练习题

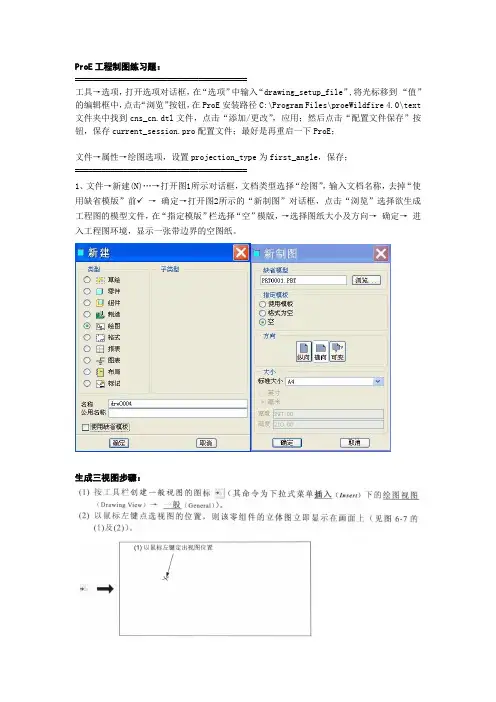

ProE工程制图练习题：=======================================工具→选项，打开选项对话框，在“选项”中输入“drawing_setup_file”,将光标移到“值”的编辑框中，点击“浏览”按钮，在ProE安装路径C:\Program Files\proeWildfire 4.0\text 文件夹中找到cns_cn.dtl文件，点击“添加/更改”，应用；然后点击“配置文件保存”按钮，保存current_session.pro配置文件；最好是再重启一下ProE；文件→属性→绘图选项，设置projection_type为first_angle，保存；=======================================1、文件→新建(N)…→打开图1所示对话框，文档类型选择“绘图”，输入文档名称，去掉“使用缺省模版”前 →确定→打开图2所示的“新制图”对话框，点击“浏览”选择欲生成工程图的模型文件，在“指定模版”栏选择“空”模版，→选择图纸大小及方向→确定→进入工程图环境，显示一张带边界的空图纸。
生成三视图步骤：锁定视图：点击某个视图，再点击锁定按钮即可；生成主视图：点击“创建一般视图”图标，再选front视图，生成主视图；当然也可以按住右键不动，弹出“创建普通视图”菜单，点击空白地方；点击主视图，然后在“插入”菜单中，选择“绘图视图”下面的“投影”★生成俯视图：将光标移到主视图的左边，然后点击生成左视图，再按住鼠标拖动左视图至主视图的右边；★生成左视图：将光标移到主视图的上边，然后点击生成俯视图，再按住鼠标拖动俯视图至主视图的下边；2．删除视图全剖视图：一般添加主视图与俯视图两个视图之后，要显示其基准平面；要将俯视图全剖，并显示出剖切后的效果图，则双击俯视图，选择“剖面”类别，在“剖面选项”中选择“2D截面”，点“+”，在“名称”下拉框中选择“创建新截面”，输入截面名称“A”；然后选择主视图基准平面，在剖切区域中，自动显示“完全”，默认创建全剖视图；在箭头显示的单元格中点击，再点击主视图，确定即可；半剖视图：要将俯视图半剖，并显示出剖切后的效果图，则双击俯视图，选择“剖面”类别，在“剖面选项”中选择“2D截面”，点“+”，在“名称”下拉框中选择“创建新截面”，输入截面名称“A”；然后选择主视图剖切基准平面，在剖切区域中，选择“一半”，创建半剖视图；在参照的单元格中点击，再点击主视图边界基准平面（与剖切基准平面垂直）；在箭头显示的单元格中点击，再点击主视图，确定即可；局部剖视图：要将俯视图局部剖，并显示出剖切后的效果图，则双击俯视图，选择“剖面”类别，在“剖面选项”中选择“2D截面”，点“+”，在“名称”下拉框中选择“创建新截面”，输入截面名称“A”；然后选择主视图剖切基准平面，在剖切区域中，选择“局部剖”，创建局部剖视图；在参照中，点击“选取点”，点击要局部剖孔的投影线条，生成一个叉，然后画封闭多样线条，中键结束；一般不需要显示箭头；最后，要隐藏基准平面的显示，刷新所有视图的显示；阶梯剖视图：类似全剖视图，在创建新截面名时，选择“偏距”，完成；然后选择草绘平面；在草图环境下绘制剖切路径线条，完成草图；唯一的区别是：主视图与俯视图要分别创建；对齐视图时，双击主视图与俯视图中的某一个视图，在弹出的“绘图视图”对话框中，点击“对齐”类别，勾选“将此视图与其他视图对齐”，再选择另一视图，即可对齐；旋转剖视图：先添加有旋转剖切符号的视图，然后再根据此视图投影出要添加阴影线的另一视图，然后双击待添加阴影的视图，新增剖面，选择“偏距”，完成；然后选择草绘平面；在草图环境下绘制剖切路径线条，完成草图；对齐视图时，双击主视图与俯视图中的某一个视图，在弹出的“绘图视图”对话框中，点击“对齐”类别，勾选“将此视图与其他视图对齐”，再选择另一视图，即可对齐；取消剖视图：双击剖视图，在“剖面选项”中选择“无剖面”；=====================================================消除相切边线：在绘图视图对话框中，选择视图显示类别，在相切边显示样式中选择“无”，即可消除相切边线；详细视图（放大视图）：点击空白处，然后“插入”→“绘图视图”→“详细”，然后在要放大的地方点击，得到一个红色的叉，再点击中键开始绘制要放大的区域，最后再点击中键结束区域绘制；点击空白处，会出现放大图；原视图只显示放大部分的视图，其它部分隐藏；辅助视图（向视图）：点击空白处，然后“插入”→“绘图视图”→“辅助”，点击此处再点击此处然后再拖动生成的辅助视图至合适位置；断面剖视图：建模时，就创建一个基准平面作为断面剖视图的剖切处；出工程图时，点击空白处，然后“插入”→“绘图视图”→“旋转”，点击断面剖切视图，点击绘制视图的中心点，输入截面名，生成断面剖视图，拖动视图至合适位置； 可见区域：半视图：双击某个视图，在可见区域类型中，选择半视图，然后点击对称处的基准平面，箭头所指向的部分保留；对称线标准处，选择“对称线ISO”即可；局部视图：双击某个视图，在可见区域类型中，选择局部视图，然后点击“几何上的参照点”，点击视图中的某个点，再点击“样条边界”，确定即可；破断视图：双击某个视图，在可见区域类型中，选择破断视图，然后点击“+”，再点击即将打断的横线，往下拉，再点击本横线，再往下拉，然后修改破断线样式为“几何上的S曲线”；========================================ProE工程出图转AutoCA D：文件→保存副本→选择导出格式为dxf，设置dxf版本为R13；导入至Autocad后，剖面线层与轮廓层位于同一图层，需要再新建一个剖面线层，将剖面线移至剖面线层，设置轮廓层宽度为0.30mm；。
PROE草图建模装配练习
练习题MQ.QQ 图2、62 草绘练习2图2、65草绘练习5图2、66草绘练习6图2、67草绘练习7图2、68草绘练习8图2、69草绘练习9利用拉伸、旋转、扫描与混合等方式，建立如图所示得零件。
0 ID利用旋转与平行混合，建立如图 图3变形棱锥体4所示得奔驰车标记。
3 O.HICK 要求： 1 .三星标记高5毫米； 2.小圆环直径为4毫米。
——望孔5LC1ICII A A图5图4奔驰车标记01$建模练习题1:1、利用拉伸、基准面、基准轴特征 ，完成如图所示得零件。
建模练习1建模练习2建模练习32•利用基准点与基准曲线功能，建立如图4、45~4、47所示得三维曲线模型。
--------- M--------------丿图4、45曲线模型1图4、46 曲线模型2图5、74建模练习2建模练习题2:图4、47曲线模型3"h 1 1—m■ -■ X" ， # 1 ’1 r [7 O.IHICi */1 *丄” i 1;1'jf Z X /L-P ^T\bAI1图5、75建模练习352 10加JRl &图5、77建模练习5h 0 2Ei T——曹 4■&-图5、78建模练习6建模练习题-根据图纸完成三维建模图1-2建模练习2a图1-3建模练习30 iflStCT IO< A "5ID图1-4建模练习4图1-5建模练习5图1-6建模练习6利用平行混合方式，绘制三个截面（两两相距60）建立如图3、100所示得变形棱锥体。
图1-8变形棱锥体利用旋转与平行混合，建立如图所示得奔驰车标记。
3. 三星标记咼5毫米；4. 2、利环直径面、基毫米!特征图/ -— 25.C0E- ----------------- -H \/ I X/ ------------------------------------ 501-00 ------------------------------------ 、图2-1建模练习13•利用基准点与基准曲线功能，建立如图所示得三维曲线模型。
proe草图练习题

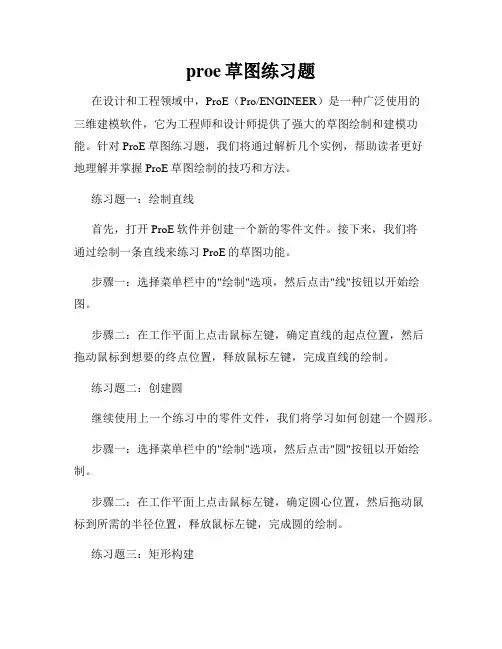

proe草图练习题在设计和工程领域中，ProE（Pro/ENGINEER）是一种广泛使用的三维建模软件，它为工程师和设计师提供了强大的草图绘制和建模功能。
针对ProE草图练习题，我们将通过解析几个实例，帮助读者更好地理解并掌握ProE草图绘制的技巧和方法。
练习题一：绘制直线首先，打开ProE软件并创建一个新的零件文件。
接下来，我们将通过绘制一条直线来练习ProE的草图功能。
步骤一：选择菜单栏中的"绘制"选项，然后点击"线"按钮以开始绘图。
步骤二：在工作平面上点击鼠标左键，确定直线的起点位置，然后拖动鼠标到想要的终点位置，释放鼠标左键，完成直线的绘制。
练习题二：创建圆继续使用上一个练习中的零件文件，我们将学习如何创建一个圆形。
步骤一：选择菜单栏中的"绘制"选项，然后点击"圆"按钮以开始绘制。
步骤二：在工作平面上点击鼠标左键，确定圆心位置，然后拖动鼠标到所需的半径位置，释放鼠标左键，完成圆的绘制。
练习题三：矩形构建在此练习中，我们将学习如何通过构建矩形来创建一个形状更加复杂的草图。
步骤一：选择菜单栏中的"绘制"选项，然后点击"矩形"按钮以开始绘图。
步骤二：在工作平面上点击鼠标左键，确定矩形的一个角的位置，然后拖动鼠标到对角位置，释放鼠标左键，完成矩形的绘制。
练习题四：多段线绘制多段线绘制是ProE中一个非常有用的功能，可以绘制复杂曲线和路径。
下面我们将学习如何使用多段线绘制。
步骤一：选择菜单栏中的"绘制"选项，然后点击"多段线"按钮以开始绘图。
步骤二：在工作平面上点击鼠标左键，确定多段线的起点位置，然后单击鼠标左键来添加第一个点，接着在所需位置继续单击鼠标左键来添加更多的点，最后双击鼠标左键来结束多段线的绘制。
练习题五：椭圆绘制最后一个练习题将展示如何使用ProE来绘制椭圆。
pro-eSOLID实例-100多个实例

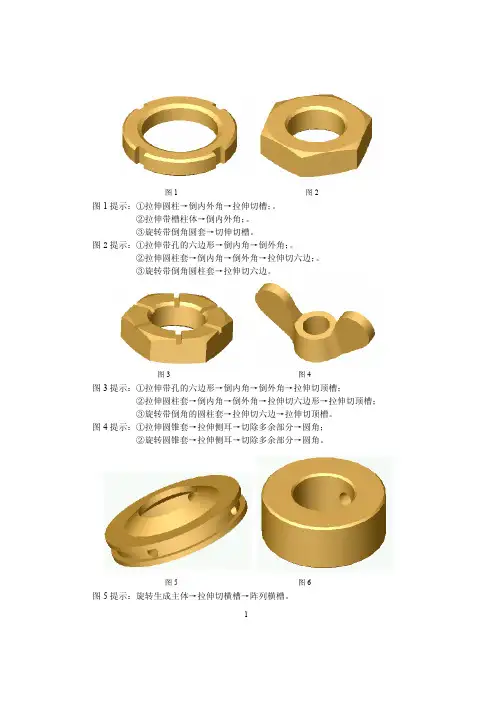

1图1图2图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。
②拉伸带槽柱体→倒内外角；。
③旋转带倒角圆套→切伸切槽。
图2提示：①拉伸带孔的六边形→倒内角→倒外角；。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。
③旋转带倒角圆柱套→拉伸切六边。
图3图4图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽；②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽；③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角；②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图5图6图5提示：旋转生成主体→拉伸切横槽→阵列横槽。
2图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔；②旋转带倒角圆柱→拉伸切除圆柱孔。
图7图8图7提示：旋转法。
图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔；②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。
图9图10图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示：①旋转法。
图11图12图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。
图12提示：旋转主体→切除拉伸孔→切除拉伸槽。
3图13图14图13提示：①旋转。
图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。
图15图16图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。
图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。
图17图18图17提示：旋转主体→切除拉伸孔。
4图18提示：旋转主体→切除拉伸孔。
图19图20图19提示：旋转主体→拉伸切除六边形。
图20提示：旋转主体→拉伸切除六边形。
图21图22图21提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
