工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、铁心和衔铁组成。
3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。
7．0~T199是100ms定时器、T200~T245是10ms定时器。
8．STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。
（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。
（√）4．直流电弧比交流电弧更容易熄灭。
（×）5．热继电器适用所有电动机的过载保护。
（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。
（√）8．PLC输出继电器的外部输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（×）10．PLF是上升沿脉冲微分指令。
（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。
大一电气控制复习题(附答案)
电气控制练习题一、识图题：P791、（1）指出下图属于什么控制电路？采用何控制方法？（2）指出电路保护环节（3）指出电阻R、速度继电器KS、直流电源VC的作用。
（4）工作原理。
答：（1）指出属于什么控制电路？三角形控制方法能耗制动按速度原则的控制电路（2）指出电路保护环节。
短路保护、过载保护、失压欠压保护（3）指出电阻R、速度继电器KS、直流电源VC的作用。
电阻R：减小制动电流速度继电器KS：确定能耗制动投切时间直流电源VC：把交流整流成直流电4）工作原理：启动时，先合上电源开关QS，按下按钮开关SB2，控制回路接触器KM1吸合并自锁，主回路接触器KM1吸合，电机运转，当转速升高到一定值的时候，速度继电器触头KS闭合，然后按下按钮SB1，使KM1断电，SB1的常开触点闭合，接触器KM2线圈通电自锁，电动机定子绕组接入直流电源进行能耗制动，转速迅速下降。
当转速下降到一定值时，速度继电器KS的常开触点ks断开，KM2线圈断电，能耗制动结束。
P512、（1）指出下图属于什么控制电路？采用何控制方法？（2）指出电路保护环节（3）指出主要控制电器类型及其作用。
（4）工作原理。
1）自耦变压器降压启动控制电路星形控制方法2）短路保护、过载保护、失压欠压保护3、P55请说明下列控制线路完成的电机什么启动方式，采用何控制原则？并简述工作原理。
答：直接启动方式速度控制原则工作原理：合上开关QS，控制电路电源通电，按下启动按钮SB1接触器KM吸合，KM的主触头闭合，电动机接通电源，辅助触头KM闭合，控制回路自锁，另一个辅助触头也闭合，线圈KA常开触头闭合，此时KA1，KA2，KA3触头闭合P1704、下图为给水系统给水水泵的控制原理图，识图并回答下列问题1）给水泵的工作方式和电机的起动方式2）使用了哪些控制电器3）简述1#工作2#备用，工作泵出现问题的工作过程4）设置了何种保护和指示信号1）自动的工作方式直接启动2）接触器，时间继电器，热继电器，熔断器。
电气控制与PLC复习试题新(教师)
15、热继电器的整定电流值是指热继电器在正常持续工作中而不动作时的最大电流值。
67、接触器依靠自身辅助触头而使线圈保持通电的现象称为自锁，可以起到欠电压保护和失电压保护作用。
68、三相异步电动机在起动时由于某种原因，定子的一相绕组断路，电动机不能（能或不能）起动，如果电动机在运行过程中其一相断开，则电动机能_（能或不能）继续运行。
69、说明下列指令的意义LDN：动断触点和起始母线连接AN ：单个动断触点与前面的触点(电路块)串联OLD ：“串联电路块”并联O ：单个动合触点与上面的触点(电路块)并联OUT：线圈驱动LPS：进栈LRD：读栈LPP ：出栈70、采用S7-200系列PLC的定时器定时1S时，如选用定时器T33，PT值应设为100；如选用定时器T37，PT值应设为10 。
71、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
72、反接制动控制中在电动机转速快接近零时由速度继电器来控制切断三相电源，以免电机反转。
二、选择题1、电磁机构中，吸引线圈的作用是：（A ）A、将电能转化成磁场能量B、将磁场能转化成电能2、熔断器作为短路保护的电器，它是（B ）于被保护电路中的。
A、并接B、串接C、串接或并接都可以3、判断交流或直流接触器的依据是：（ B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流4、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点5、分析电气原理图的基本原则是：（C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析控制电路D、先分析控制电路、后分析主电路6、自动空气开关的电气符号是：（B ）A、SBB、QFC、FRD、FU7、下列对PLC软继电器的描述，正确的是：（A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确8、O指令的作用是：（D ）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接9、由于电弧的存在，将导致（B ）。
电气控制系统的调试训练复习题有答案(供参考)
一、填空题（每空1分，共30分）1．交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音。
2. 热继电器一般用于电动机的长期过载保护保护。
接触器除通断电路外，还具有欠压和失压保护作用。
3. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△接法的电动机。
4. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接5.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音，在铁心上加入短路环。
6.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。
7.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
8.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。
9.根据工作电压的高低，电器分为低压电器和高压电器。
10、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。
11、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
12、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
13、速度继电器主要用作_____反接制动_______控制。
14、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。
这种图就是电气控制系统图。
电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。
15、机床中最常见的降压起动方法有Y-转换、_定子绕组串电阻__和自耦变压器（补偿器）降压起动三种。
电气控制系统的调试训练复习题有答案
电气控制系统的调试训练复习题有答案一、填空题（每空1分，共30分）1．交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音。
2. 热继电器一般用于电动机的长期过载保护保护。
接触器除通断电路外，还具有欠压和失压保护作用。
3. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△接法的电动机。
4. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接5.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音，在铁心上加入短路环。
6.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。
7.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
8.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。
9.根据工作电压的高低，电器分为低压电器和高压电器。
10、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。
11、接触器按其主触头经过电流的种类，可分为__直流___接触器和__交流___接触器。
12、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
13、速度继电器主要用作_____反接制动_______控制。
14、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。
这种图就是电气控制系统图。
电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。
15、机床中最常见的降压起动方法有 Y-转换、_定子绕组串电阻__和自耦变压器（补偿器）降压起动三种。

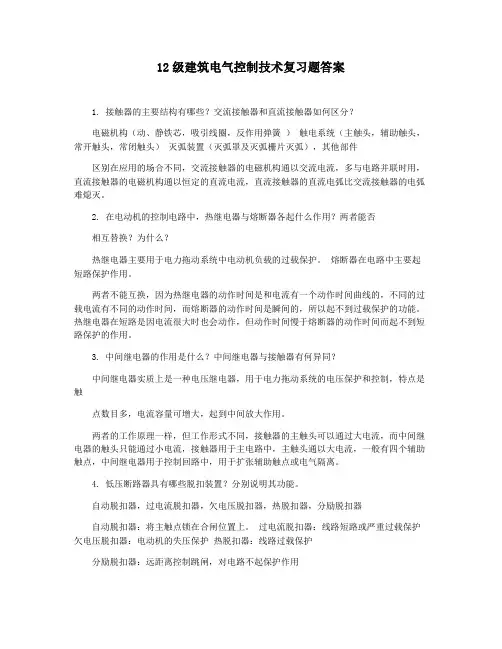

12级建筑电气控制技术复习题答案
12级建筑电气控制技术复习题答案1. 接触器的主要结构有哪些？交流接触器和直流接触器如何区分？电磁机构（动、静铁芯，吸引线圈，反作用弹簧）触电系统（主触头，辅助触头，常开触头，常闭触头）灭弧装置（灭弧罩及灭弧栅片灭弧），其他部件区别在应用的场合不同，交流接触器的电磁机构通以交流电流，多与电路并联时用，直流接触器的电磁机构通以恒定的直流电流，直流接触器的直流电弧比交流接触器的电弧难熄灭。
2. 在电动机的控制电路中，热继电器与熔断器各起什么作用？两者能否相互替换？为什么？热继电器主要用于电力拖动系统中电动机负载的过载保护。
熔断器在电路中主要起短路保护作用。
两者不能互换，因为热继电器的动作时间是和电流有一个动作时间曲线的，不同的过载电流有不同的动作时间，而熔断器的动作时间是瞬间的，所以起不到过载保护的功能。
热继电器在短路是因电流很大时也会动作，但动作时间慢于熔断器的动作时间而起不到短路保护的作用。
3. 中间继电器的作用是什么？中间继电器与接触器有何异同？中间继电器实质上是一种电压继电器，用于电力拖动系统的电压保护和控制，特点是触点数目多，电流容量可增大，起到中间放大作用。
两者的工作原理一样，但工作形式不同，接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流，接触器用于主电路中，主触头通以大电流，一般有四个辅助触点，中间继电器用于控制回路中，用于扩张辅助触点或电气隔离。
4. 低压断路器具有哪些脱扣装置？分别说明其功能。
自动脱扣器，过电流脱扣器，欠电压脱扣器，热脱扣器，分励脱扣器自动脱扣器：将主触点锁在合闸位置上。
过电流脱扣器：线路短路或严重过载保护欠电压脱扣器：电动机的失压保护热脱扣器：线路过载保护分励脱扣器：远距离控制跳闸，对电路不起保护作用5. 笼型异步电动机降压起动控制方式有哪几种？分别画出它们的控制线路图（包括主电路图和必要的保护环节）。
L 1L2L3SB3SB1KM1~QKFUKM1FRSB2KM2KM2SB3SB1KM1KM2KM2KM1FRKM1FRSB2KM13~MKM2KM26. 笼型异步电动机常用的电气制动方式有哪几种？画出它们的控制线路图（包括主电路图和必要的保护环节）。
电气控制技术复习题及答案
中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。
2.在交流接触器的铁心上一定要安装，目的是。
3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4.用Y-△降压起动时,起动电流为直接用△接法起动时的,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5.反接制动时，当电机接近于时，应及时防止。
6.伺服电动机为了防止“反转”现象的发生，采用的方法。
7.低压电器的基本结构是、、。
8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
9.机床电气控制是对控制对象进行控制。
10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。
12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
14.直流电机的调速方法有、、。
15.笼型异步电机的降压起动方法有：、、。
16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
17.接触器可用于频繁通断电路，又具有保护作用。
18.伺服电机又称电机，在自动控制系统中作为元件。
它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。
19.速度继电器是用来反映变化的自动电器。
动作转速一般不低于300r/min，复位转速约在。
20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
电气控制技术与PLC(复习题目和答案
电气控制技术与PLC(复习题目和答案电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。
A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。
A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。
A、B、C、D、5、延时断开常闭触点的图形符号是( B )。
A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。
A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。
A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。
A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。
A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。
A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。
2、熔断器是由和熔管两部分组成的。
3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件，再次工作必须6、接触器的额定电压指的额定电压。
7、热继电器是利用来工作的电器。
8、变极对数调速一般仅用于9、Z3040型摇臂钻床有10、断相保护又称11.理想变压器的条件：铜耗稳定，铁耗稳定。
电气控制PLC复习题(含参考答案)
电气控制PLC复习题（含参考答案）1、步进电动机的转速与______成正比。
A、脉冲频率B、电流C、脉冲个数D、电压答案：A2、主轴_____的作用是将主轴准确停在某一固定的角度上，以进行换刀等动作。
A、准停控制B、调速功能C、旋转功能D、换刀功能答案：A3、______是指低压电器在不需维修或更换器件时所能承受空载操作次数。
A、机械寿命B、额定工作时间C、额定寿命D、电器寿命答案：A4、具有热元件及双金属片的低压继电器是。
A、电压继电器B、热继电器C、中间继电器D、电流继电器答案：A5、步进电动机的转速主要由下列的那个参数确定____A、脉冲频率B、输入电压值C、输入电流量D、脉冲宽度答案：A6、目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变____进行调速。
A、定子供电电压B、转差率C、定子供电频率D、磁极对数答案：C7、______是指起动时在三相定子电路中串接电阻，使电动机定子绕组电压降低，起动结束后再将电阻短接。
A、定子串电阻降压起动B、Y-△起动C、自耦变压器降压起动D、直接起动答案：A8、刀开关是低压配电装置中最简单的应用最广泛的电器，但它主要用于____A、隔离电源B、通电额定电流C、切断短路电流D、切断过载电流答案：A9、数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、加工软件C、编程软件D、控制软件答案：A10、数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、机械结构D、计算机运算答案：A11、以下哪个电器属于隔离开关____。
A、刀开关B、接触器C、时间继电器D、按钮开关答案：A12、电气自动控制部分包括_____A、电动机传动机构工作机构B、起动制动机调速的控制部分C、保证电机起动、制动、反向、调速的控制部分D、电动机起动制动机调速的控制部分答案：C13、数控机床电气控制系统由____、进给伺服系统、主轴伺服系统、机床强电系统等组成。
电气控制技术复习题及答案
中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1、低压电器基本结构就是、与灭弧装置。
2、在交流接触器得铁心上一定要安装，目得就是。
3、直流电动机得调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4、用Y-△降压起动时,起动电流为直接用△接法起动时得 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5、反接制动时，当电机接近于时，应及时防止。
6、伺服电动机为了防止“反转”现象得发生，采用得方法。
7、低压电器得基本结构就是、、。
8、熔断器又叫保险丝，用于电路得保护，使用时应接在电路中。
9、机床电气控制就是对控制对象进行控制。
10、电磁制动就是使电动机产生一个与旋转方向得方法实现得；按其产生得制动转矩方法得不同可分为：能耗制动、再生制动、反接制动。
11、摇臂钻床得主运动就是主轴带着钻头得旋转运动；进给运动就是主轴得垂直运动；辅助运动主要有三种：。
12、电动机得降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13、在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
14、直流电机得调速方法有、、。
15、笼型异步电机得降压起动方法有：、、。
16、行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分得行程大小、运动方向或进行限位保护。
17、接触器可用于频繁通断电路，又具有保护作用。
18、伺服电机又称电机，在自动控制系统中作为元件。
它将输入得电压信号变换成转矩与速度输出，以驱动控制对象。
19、速度继电器就是用来反映变化得自动电器。
动作转速一般不低于300r/min，复位转速约在。
20、刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身与设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1、直流电动机得起动方法有直接起动、电枢回路串电阻起动降压起动。
电气控制技术复习题及答案
中南大学网络教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。
2.在交流接触器的铁心上一定要安装，目的是。
3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5.反接制动时，当电机接近于时，应及时防止。
6.伺服电动机为了防止“反转”现象的发生，采用的方法。
7.低压电器的基本结构是、、。
8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
9.机床电气控制是对控制对象进行控制。
10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。
12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序连锁等。
14.直流电机的调速方法有、、。
15.笼型异步电机的降压起动方法有：、、。
16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
17.接触器可用于频繁通断电路，又具有保护作用。
18.伺服电机又称电机，在自动控制系统中作为元件。
它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。
19.速度继电器是用来反映变化的自动电器。
动作转速一般不低于300r/min，复位转速约在。
20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
电气控制技术复习题及答案
中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置;2.在交流接触器的铁心上一定要安装,目的是 ;3.直流电动机的调速方法有：1改变调速、2改变调速、3 调速等三种;4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效;但启动转矩也只有直接用△接法启动时 ,因此只适用于启动;5.反接制动时,当电机接近于时,应及时防止 ;6.伺服电动机为了防止“反转”现象的发生,采用的方法;7.低压电器的基本结构是、、 ;8.熔断器又叫保险丝,用于电路的保护,使用时应接在电路中;9.机床电气控制是对控制对象进行控制;10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动;11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种： ;12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动;13.在电气控制原理电路图中常用到几种“锁”字电路,如自锁、以及顺序联锁等;14.直流电机的调速方法有、、 ;15.笼型异步电机的降压起动方法有：、、 ;16.行程开关也称开关,可将信号转化为电信号,通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护;17.接触器可用于频繁通断电路,又具有保护作用;18.伺服电机又称电机,在自动控制系统中作为元件;它将输入的电压信号变换成转矩和速度输出,以驱动控制对象;19.速度继电器是用来反映变化的自动电器;动作转速一般不低于300r/min,复位转速约在 ;20.刀开关安装时,手柄要向装,不得装或装,否则手柄可能因动下落而引起 ,造成人身和设备安全事故;接线时,电源线接在端, 端接用电器,这样拉闸后刀片与电源隔离,用电器件不带电,保证安全;二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动;2.中间继电器主要用途是：信号传递和放大,实现多路同时控制,起到中间转换作用;3.热继电器和过电流继电器在起过载保护作用时可相互替代;4.选用空气式时间继电器要考虑环境温度的影响;5.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用;6.三相笼型异步电动机的电气控制线路,如果使用热继电器作过载保护,就不必再装设熔断器作短路保护;7.刀开关安装时,手柄要向上装;接线时,电源线接在上端,下端接用电器;8.按钮用来短时间接通或断开小电流,常用于控制电路,绿色表示起动,红色表示停止;9.交流接触器通电后如果铁心吸合受阻,将导致线圈烧毁;10.交流接触器铁心端嵌有短路铜环的目的是保证动、静铁心吸合严密,不发生震动和噪声;11.直流接触器比交流接触器更适用于频繁操作的场合;12.低压断路器又称自动空气开关;三、简答题：1.画出热继电器的热元件和触头的符号,并标出文字符号,各连接在什么电路中热继电器会不会因电动机的起动电流过大而立即动作对于定子绕组是△形连接的异步电动机应如何选择热继电器2.什么叫堵转它有什么危害在电动机的工作状态中什么时刻也可以认为是“堵转”3.接触器的主触头、辅助触头和线圈各接在什么电路中如何连接4.电动机主电路中已装有熔断器,为什么还要装热继电器它们的作用是否相同在摇臂钻床中,带动摇臂升降的电机为何不用热继电器作过载保护5.交流电磁线圈误接入直流电源,直流电磁线圈误接入交流电源,会发生什么问题为什么线圈电压为220V的交流接触器,误接入380V交流电源,会发生什么问题为什么6.何为热继电器的整定电流,如何调节热继电器的热元件和触头在电路中如何连接热继电器会不会因电动机的起动电流过大而动作为什么在电动机过载时会动作7.电气原理图的基本组成电路有哪些8.电动机主电路中已装有熔断器,维护什么还要装热继电器它们的作用是否相同四、分析题：1.什么叫自锁试设计一简单带自锁的电机起动与停止控制电路;2.如图所示为抽水机电机控制线路,其属于什么起动方法并分析其工作过程;3.电动机主电路中已装有熔断器,为什么还要装热继电器它们的作用是否相同在摇臂钻床中,带动摇臂升降的电机为何不用热继电器作过载保护4.直流电动机需要在停车时能迅速停转,对电动机进行制动;写出电动机制动的要求和具体的制动方法;五、设计题：1.设计一个电路,控制两台电动机的同时起动和同时停止;设计要求：所用的控制按钮至多4个,交流接触器至多三个;2.试设计一控制电路含主电路,能够实现对一台电动机进行Y-△降压启动手动和自动切换的控制,并具有必要的保护环节;3.设计一台电机控制电路,要求：该电机能单向连续运行,并且能实现两地控制;有过载、短路保护;4.某机床的液压泵电动机M1和主电机M2的运行情况,有如下的要求：1必须先起动M1,然后才能起动M2;2M2可以单独停转;3M1停转时,M2也应自动停转;参考答案一、填空题：1.电磁机构触点系统2.短路环减少衔铁吸合时的振动和噪音3.电枢回路电阻、电源电压、磁通3、起动电流、1/3、空载或轻载、切断电源、反转6.增大转子电阻7.触头系统、推动机构、灭弧装置8.短路、串9.根据生产工艺要求10.相反的电磁转矩11.摇臂升降、外立柱旋转运动、主轴箱水平移动12.定子电路串电阻降压起动、星—三角转换降压起动13.互锁14.改变电枢回路电阻、弱磁、改变电枢电压15.定子回路串电阻、星-三角降压起动、自耦变压器降压起动16.限位、机械位移17.主电路、欠压保护18.执行电机、执行元件;19.转速和转向、100r/min20.上、倒装、平装、误合闸、上端、下端二、判断题：1.√2.√3.×4.√5.×6.×7.√8.√9.× 10.√ 11.× 12.√三、简答题：1.答：FR：热继电器,热元件连接在主电路中和触头连接在控制电路中;不会因电动机的起动电流过大而立即动作,因为它具有热惯性;对于定子绕组是△形连接的异步电动机应选择三相结构带断相保护的热继电器2.答：已经给电动机通电,但由于各种原因,转子不转,就称为“堵转”;它会使转子绕组上产生很大的电流,对电机造成危害;在电动机起动的瞬间,这时转子转速为0,也可以认为是“堵转”;3.接触器的主触头串联在主电路中,辅助触头接在控制电路中,一般用于自锁和互锁,线圈串联在控制线路中;4.熔断器在电路中起短路保护,是一个瞬时动作的切断整个电路的保护器件,而热继电器起过载保护,是一个允许有反应时间延迟的保护器件;二者作用不同,不能相互替代;在摇臂钻床中,带动摇臂升降的电机因属于短时运行,操作频率较高,固不用热继电器;5.交流电磁线圈误通直流电源时,因其等效直流电阻较小,将导致线圈发热;直流电磁线圈误通交流电时,因线圈铁心为整块硅钢做成,会产生较大涡流,产生大量热量,烧毁线圈;220V的交流接触器通入380V交流电源,因电压增加超过其额定电压,所以会烧毁线圈;6.整定电流是指热继电器长期不动作的最大电流;其值等于电机的额定电流;热元件串联在主电路中的电机定子通电回路中;触头串联在控制电路总干路中;热继电器不会因电动机的起动电流过大而动作;因为,电机起动时间一般较短,而热继电器利用电流热效应工作,需要一个滞后时间才能动作;7.四部分：电源电路主电路控制电路辅助电路8.功能不相同熔断器：短路保护热继电器：电动机的过载保护四、分析题：1.答：自锁就是交流接触器自身的常开辅助触头与起动按钮并联,保证自身的线圈一直得电;设计可与简单的连动控制相仿;2.3.熔断器在电路中起短路保护,是一个瞬时动作的切断整个电路的保护器件,而热继电器起过载保护,是一个允许有反应时间延迟的保护器件;二者作用不同,不能相互替代;在摇臂钻床中,带动摇臂升降的电机因属于短时运行,操作频率较高,固不用热继电器;4.要求：a、足够大的制动转矩b、制动电流不应大于2到倍额定电流c、不造成明显的机械冲击d、制动时间尽可能短方法：能耗制动、再生制动、反接制动五、设计题：1.2．3．4．。
电机与电气控制技术复习题有答案
复习题一判断题题意对的在（）打V,错的在（）打X1）直流电机1直流电机转子绕组通过的电流是交流电流。
（√））2串励直流电机可以空载试运行（X）3直流电机的换向器是安装在转轴端部，用于调配电枢绕组电源方向。
（√））4 直流电机转子绕组通过的电流是交流电流。
（√））1普通单相交流电焊机是特殊的降压变压器。
（√））2电压互感器的副边不可以开路。
（X）3任意三相电力变压器都可以并联运行。
（√））3）交流电动机及特种电动机1单相交流电动机调换电源的相线和中线接头，其运行反向。
（X）2三相步进电机不是三相交流电机，不可以接三相交流电源。
（√）3单相交流电动机一个定子绕组串电容器是用来分相的，不是为提高功率因数。
（√）4频敏变阻器是专用来启动绕线式三相交流异步电动机的设备（√）4）电气控制1交流接触器铁芯嵌有铜短路环可用于消除吸合震动和噪声（√）2直流接触器铁芯可以用普通钢整体做成，而不用硅钢片叠成。
（√）3交流接触器在控制电路中可以实施短路保护。
（X）4交流接触器的铁芯可以用普通钢片做制，不一定要用硅钢片制作。
（X）5直流接触器和交流接触器都是通过主触头分合控制电路，因此可以互相替代。
（X）二选择题1）直流电机1直流电动机的换向极作用是（B），A电源换向B平衡电枢磁场C加大主磁通D变速2直流电机电枢绕组通过的电流是（A）。
A交流 B 直流 C不确定3直流电动机可以作直流发电机用，发动机带动直流电动机可以发电。
（A）A 能 B不能4只改变串励直流电机电源的正负极，直流电机转动方向就会（A）A不变B反向Ｃ不确定2）交流电动机及特种电动机1三相笼型异步电动机相同电压下空载启动比满载启动转矩（C）。
A小B大C相同2大功率三相异步笼式电机可以（B）Ａ直接启动Ｂ降压启动C转子串电阻启动D同步启动3三相异步电机改变定子磁极对数P的调速方法适用（C）调速。
A绕线电机 B 直流电机 C 三相笼式异步电机D 步进电机4 三相异步电机额定转速为980r/min。
电机与电气控制技术复习题(有答案)
复习题一判断题题意对的在（）打V,错的在（）打X1）直流电机1直流电机转子绕组通过的电流是交流电流。
（√））2串励直流电机可以空载试运行（X）3直流电机的换向器是安装在转轴端部，用于调配电枢绕组电源方向。
（√））4 直流电机转子绕组通过的电流是交流电流。
（√））1普通单相交流电焊机是特殊的降压变压器。
（√））2电压互感器的副边不可以开路。
（X）3任意三相电力变压器都可以并联运行。
（√））3）交流电动机及特种电动机1单相交流电动机调换电源的相线和中线接头，其运行反向。
（X）2三相步进电机不是三相交流电机，不可以接三相交流电源。
（√）3单相交流电动机一个定子绕组串电容器是用来分相的，不是为提高功率因数。
（√）4频敏变阻器是专用来启动绕线式三相交流异步电动机的设备（√）4）电气控制1交流接触器铁芯嵌有铜短路环可用于消除吸合震动和噪声（√）2直流接触器铁芯可以用普通钢整体做成，而不用硅钢片叠成。
（√）3交流接触器在控制电路中可以实施短路保护。
（X）4交流接触器的铁芯可以用普通钢片做制，不一定要用硅钢片制作。
（X）5直流接触器和交流接触器都是通过主触头分合控制电路，因此可以互相替代。
（ X）二选择题1）直流电机1直流电动机的换向极作用是（B），A电源换向B平衡电枢磁场C加大主磁通D变速2直流电机电枢绕组通过的电流是（A）。
A交流 B 直流 C不确定3直流电动机可以作直流发电机用，发动机带动直流电动机可以发电。
（A）A 能 B不能4只改变串励直流电机电源的正负极，直流电机转动方向就会（A）A不变B反向Ｃ不确定2）交流电动机及特种电动机1三相笼型异步电动机相同电压下空载启动比满载启动转矩（C）。
A小B大C相同2大功率三相异步笼式电机可以（B）Ａ直接启动Ｂ降压启动C转子串电阻启动D同步启动3三相异步电机改变定子磁极对数P的调速方法适用（C）调速。
A绕线电机 B 直流电机 C 三相笼式异步电机D 步进电机4 三相异步电机额定转速为980r/min。
(完整版)电气控制与PLC试题库和答案
电气控制与PLC复习题一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器.2、主令电器:自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器.5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电.7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组,起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路,14、辅助电路；辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式)或使输出状态发生阶跃变化(无触头式）17、热继电器：是利用电流的热效应原理来工作的保护电器.18、交流继电器:吸引线圈电流为交流的继电器。
19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件，起接通和分断电路的作用.22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能，从而带动触头动作。
23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
(完整版)电气控制技术复习题及答案
中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。
2.在交流接触器的铁心上一定要安装，目的是。
3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5.反接制动时，当电机接近于时，应及时防止。
6.伺服电动机为了防止“反转”现象的发生，采用的方法。
7.低压电器的基本结构是、、。
8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
9.机床电气控制是对控制对象进行控制。
10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。
12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
14.直流电机的调速方法有、、。
15.笼型异步电机的降压起动方法有：、、。
16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
17.接触器可用于频繁通断电路，又具有保护作用。
18.伺服电机又称电机，在自动控制系统中作为元件。
它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。
19.速度继电器是用来反映变化的自动电器。
动作转速一般不低于300r/min，复位转速约在。
20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1. 低压电器基本结构是、和灭弧装置。
2. 在交流接触器的铁心上一定要安装 ，目的是 。
3. 直流电动机的调速方法有：1）改变 调速、2）改变调速、3）调速等三种。
4. 用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时 ，因此只适用于 启动。
5. 反接制动时，当电机接近于 时，应及时 防止 。
6. 伺服电动机为了防止“反转”现象的发生，采用 的方法。
7. 低压电器的基本结构是 、 、。
8. 熔断器又叫保险丝，用于电路的保护，使用时应 接在电路中。
9. 机床电气控制是 对控制对象进行控制。
10. 电磁制动是使电动机产生一个与旋转方向 的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
11. 摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。
12. 电动机的降压起动控制电路主要有： 、、自耦变压器及延边三角形降压起动。
13. 在电气控制原理电路图中常用到几种“锁”字电路，如自锁、 以及顺序联锁等。
14. 直流电机的调速方法有 、 、 。
15. 笼型异步电机的降压起动方法有： 、 、。
16. 行程开关也称 开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
17. 接触器可用于频繁通断 电路，又具有 保护作用。
18. 伺服电机又称电机，在自动控制系统中作为元件。
它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。
19. 速度继电器是用来反映变化的自动电器。
动作转速一般不低于 300r/min ，复位转速约在 。
20. 刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1. 直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
（）2. 中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。
（）3. 热继电器和过电流继电器在起过载保护作用时可相互替代。
（）4. 选用空气式时间继电器要考虑环境温度的影响。
（）5. 一台额定电压为220V 的交流接触器在交流220V 和直流220V 的电源上均可使用。
（）6. 三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
（）7. 刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（） 8. 按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。
（） 9. 交流接触器通电后如果铁心吸合受阻，将导致线圈烧（）毁。
10.交流接触器铁心端嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动和噪声。
（）..11.直流接触器比交流接触器更适用于频繁操作的场合。
（）12.低压断路器又称自动空气开关。
（）三、简答题：1.画出热继电器的热元件和触头的符号，并标出文字符号，各连接在什么电路中？热继电器会不会因电动机的起动电流过大而立即动作？对于定子绕组是△形连接的异步电动机应如何选择热继电器？2.什么叫堵转？它有什么危害？在电动机的工作状态中什么时刻也可以认为是“堵转”？3.接触器的主触头、辅助触头和线圈各接在什么电路中？如何连接？4.电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？在摇臂钻床中，带动摇臂升降的电机为何不用热继电器作过载保护？5.交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？线圈电压为220V的交流接触器，误接入380V交流电源，会发生什么问题？为什么？6.何为热继电器的整定电流，如何调节？热继电器的热元件和触头在电路中如何连接？热继电器会不会因电动机的起动电流过大而动作？为什么在电动机过载时会动作？7.电气原理图的基本组成电路有哪些？8.电动机主电路中已装有熔断器，维护什么还要装热继电器？它们的作用是否相同？四、分析题：1.什么叫自锁？试设计一简单带自锁的电机起动与停止控制电路。
2.如图所示为抽水机电机控制线路，其属于什么起动方法？并分析其工作过程。
3.电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？在摇臂钻床中，带动摇臂升降的电机为何不用热继电器作过载保护？4.直流电动机需要在停车时能迅速停转，对电动机进行制动。
写出电动机制动的要求和具体的制动方法。
五、设计题：1.设计一个电路，控制两台电动机的同时起动和同时停止。
设计要求：所用的控制按钮至多4个，交流接触器至多三个。
2.试设计一控制电路（含主电路），能够实现对一台电动机进行Y-△降压启动手动和自动切换的控制,并具有必要的保护环节。
3 .设计一台电机控制电路，要求：该电机能单向连续运行，并且能实现两地控制。
有过载、短路保护。
..4.某机床的液压泵电动机M1和主电机M2的运行情况，有如下的要求：（1）必须先起动M1，然后才能起动M2。
（2）M2可以单独停转。
（3）M1停转时，M2也应自动停转。
..参考答案一、填空题：1. 电磁机构触点系统2. 短路环减少衔铁吸合时的振动和噪音3.电枢回路电阻、电源电压、磁通4.1/3、起动电流、 1/3、空载或轻载5.0、切断电源、反转6.增大转子电阻7.触头系统、推动机构、灭弧装置8.短路、串9.根据生产工艺要求10.相反的电磁转矩11.摇臂升降、外立柱旋转运动、主轴箱水平移动12.定子电路串电阻降压起动、星—三角转换降压起动13.互锁14.改变电枢回路电阻、弱磁、改变电枢电压15.定子回路串电阻、星-三角降压起动、自耦变压器降压起动16.限位、机械位移17.主电路、欠压保护18.执行电机、执行元件。
19.转速和转向、100r/min20.上、倒装、平装、误合闸、上端、下端二、判断题：1.（√）2.（√）3.（×）4. （√）5.（×）6. （×）7. （√）8.（√）9.（×）10.（√）11.（×）12.（√）三、简答题：1.答：FR：热继电器，热元件连接在主电路中和触头连接在控制电路中。
不会因电动机的起动电流过大而立即动作，因为它具有热惯性。
对于定子绕组是△形连接的异步电动机应选择三相结构带断相保护的热继电器2.答：已经给电动机通电，但由于各种原因，转子不转，就称为“堵转”。
它会使转子绕组上产生很大的电流，对电机造成危害。
在电动机起动的瞬间，这时转子转速为0，也可以认为是“堵转”。
3.接触器的主触头串联在主电路中，辅助触头接在控制电路中，一般用于自锁和互锁，线圈串联在控制线路中。
4.熔断器在电路中起短路保护，是一个瞬时动作的切断整个电路的保护器件，而热继电器起过载保护，是一个允许有反应时间延迟的保护器件。
二者作用不同，不能相互替代。
在摇臂钻床中，带动摇臂升降的电机因属于短时运行，操作频率较高，固不用热继电器。
5.交流电磁线圈误通直流电源时，因其等效直流电阻较小，将导致线圈发热。
直流电磁线圈误通交流电时，因线圈铁心为整块硅钢做成，会产生较大涡流，产生大量热量，烧毁线圈。
220V的交流接触器通入380V交流电源，因电压增加超过其额定电压，所以会烧毁线圈。
6.整定电流是指热继电器长期不动作的最大电流。
其值等于电机的额定电流。
热元件串联在主电路中的电机定子通电回路中。
触头串联在控制电路总干路中。
热继电器不会因电动机的起动电流过大而动作。
因为，电机起动时间一般较短，而热继电器利用电流热效应工作，需要一个滞后时间才能动作。
7.四部分：电源电路主电路控制电路辅助电路8.功能不相同熔断器：短路保护热继电器：电动机的过载保护..四、分析题：1.答：自锁就是交流接触器自身的常开辅助触头与起动按钮并联，保证自身的线圈一直得电。
设计可与简单的连动控制相仿。
QFUKMFRM2.3.熔断器在电路中起短路保护，是一个瞬时动作的切断整个电路的保护器件，而热继电器起过载保护，是一个允许有反应时间延迟的保护器件。
二者作用不同，不能相互替代。
在摇臂钻床中，带动摇臂升降的电机因属于短时运行，操作频率较高，固不用热继电器。
4.要求：a、足够大的制动转矩b、制动电流不应大于2到2.5倍额定电流c、不造成明显的机械冲击d、制动时间尽可能短方法：能耗制动、再生制动、反接制动五、设计题：1.FFQSB1FSB3 SB2KM1 KM2 KM1SB2 KM2SB3FKM2KM1MKM1 KM23～..2．3．4．.。
