如何识别电气二次系统图讲解
电气回路二次识图
基本看图方法
看二次图的方法
二次接线的最大特点是其设备、元件的动作严格按照设计的先后顺序进行，其逻辑性很强，所以读图时只需要按一定的规律进行，便会显得条理清楚，易读易记。
1、二次接线和一次接线的相关部分画在一起，且电气元件以整体的形式表示（线圈与触点画在一起），能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构思和记忆。
2、用统一的图形和文字符号表示，按动作顺序画出，便于分析整套装置的动作原理，是绘制展开接线图等其它工程图的原始依据。
3、其缺点是不能表明元件的内部接线、端子标号及导线连接方法等，因此不能作为施工图纸。
N491~N499
L491~L499
TA10
A501~A509
B501~B509
C501~C509
N501~N509
L501~L509
TA19
A591~A599
B591~B599
C591~C599
N591~N599
L591~L599
保护装置及测量表计的电压回路
TV
A691~A609
B691~B609
C401~C409
N401~N409
L401~L409
TA1
A411~A419
B411~B419
C411~C419
N411~N419
L411~L419
TA2
A421~A429
B421~B429
C421~C429
N421~N429
L421~L429
TA9
A491~A499
电气二次识图简介
电气二次回路识图简介
(一)电气二次原理图
2.电气二次原理图的特点 (1)二次接线和一次接线的相关部分画在一起，且电气元件以整体的 形式表示（线圈与触点画在一起），能表明各二次设备的构成、数量及 电气连接情况，图形直观形象，便于设计构思和记忆。 (2)接线图中的全部仪表、继电器等设备以整体的形式来表示。 (3)接线图将交流电压、电流回路和直流电源之间的联系综合的表达 在一起。
电气二次回路识图简介
(二)电气二次展开图
6.绘制步骤： (1)绘制解释性原理图； (2)绘制交流电流回路； (3)绘制交流电压回路； (4)绘制直流回路（按保护动作顺序自上而下，从左到右）； (5)绘制信号回路； (6)其他：列设备表、回路编号。
※展开图图例
电气二次回路识图简介
(二)电气二次展开图
电气二次回路识图简介
(二)电气二次展开图
②交流电压回路：由数字和表示相别的字母组成，使用时，按规定 的编号范围依次编写即可，不分单双号。每组电压互感器分配10个号， 具体分配方法是：电压互感器1TV 用A611～A619、B611～B619、C611～ C619、N611～N619、L611～L619；对3TV用A631～A639、B631～B639 、 C631～C639 ……。
电气二次回路识图简介
(一)电气二次原理图
2.电气二次原理图的特点 (1)二次接线和一次接线的相关部分画在一起，且电气元件以整体的 形式表示（线圈与触点画在一起），能表明各二次设备的构成、数量及 电气连接情况，图形直观形象，便于设计构思和记忆。 (2)接线图中的全部仪表、继电器等设备以整体的形式来表示。 (3)接线图将交流电压、电流回路和直流电源之间的联系综合的表达 在一起。
电气二次识图学习讲课文档
第十二页，共136页。
二次回路图——二次回路图的存在形式
现场大量的是二次图，以二次图纸卷宗册的形式出现，根据工程 规模和电压等级的高低，二次图纸卷宗册多少而不同，一般二次 图纸均有以下部分：
⑴总的部分（公用部分）或者监控部分。
⑵各电压等级的线路二次图纸。 ⑶主变压器部分。
⑷直流部分。
⑸通信部分。
PT二次定相、二次核相（双母、变压器高低压之间Y/△-11, Y/△1）
相关问题
第四十四页，共136页。
第四十五页，共136页。
主要技术参数
1） 额定电压比： 110/√ 3 / 0.1/√ 3 / 0.1/√ 3 / 0.1kV
2） 准确级组合 0.2/0.5/3P和0.5/3P/3P
3） 额定绝缘水平：126/200/480 kV 4） 输出容量10-500VA
1
一次
P1、P2
端子
C1、C2
单电流比
2
二次端 S1、S2
子
S11 S21
表示方法（二次绕组端子有两种标志方法：
1S1 1S2,2S1 2S2;或 S11 S21, S12 2S22）
二次绕组
一次绕组分段
有抽头
可串并联
有两个二次绕组， 且各有自身铁心
额定二次负荷 0.2级、 0.2S级、0.5级、 0.5S级、5P级：30VA ~50VA TPY级： 15Ω ~ 20Ω
第三页，共136页。
第四页，共136页。
220kVGIS
第五页，共136页。
第六页，共136页。
第七页，共136页。
隔离开关二次辅助触头
第八页，共136页。
二次回路——二次回路的分类
二次回路的范围 通常包括用以采集一次系统电压、电流信号的交流电压回路、 交流电流回路，用以对断路器等设备进行操作的控制回路，用 以对主变压器分接头位置进行控制的调节回路，用以反映一、 二次设备运行状态、异常及故障情况的信号回路等。
二 次 图 纸 识 图 方 法
励磁与不励磁：对于电压型线圈的继电器 或接触器，指在它们的线圈两端施加有足 够大的电压，能使其接点分、合状态发生 改变的状态。对于电流型线圈的继电器或 接触器，指在它们的线圈通过足够大的电 流，能使其接点转态发生变化的电压。 接点动作与不动作：接点处于常态，叫不 动作。如因设备的继电器或接触器励磁， 或者压力改变、温度改变等，导致接点的 分、合状态不同于常态，叫接点动作。
(3) 见接点找线圈，见线圈找接点：见 到接点即要找到控制该接点的继电器 或接触器的线圈位置。线圈所在的回 路是接点的控制回路，以分析接点动 作的条件。见线圈找出它的所有接点， 以便找出该继电器控制的所有接点。
(4) 利用欧姆定律分析继电器判断是否动作：判别的依据 是，电压型线圈的两端加有足够大的电压，电流型线圈的 通过两端加有足够大的电流。 对于电压型继电器的线圈回路，当线圈的两端通过若干个 继电器的接点或电流线圈与分别电源的正、负极贯通，则 认为继电器（接触器）动作（励磁），当回路中有短开的 接点，或线卷回路串接有比较大的电阻，或者线卷被并接 的接点短接时，则认为继电器（接触器）不动作（不励 磁）。 对于电流型（如跳闸回路的防跳跃继电器），当线圈的两 端通过若干个继电器的接点或电阻较小的线圈与分别电源 的正、负极贯通，则认为继电器（接触器）动作（励磁）。 当回路中有短开的接点，或线卷回路串接有比较大的电阻， 或者线卷被并接的接点短接时，则认为继电器（接触器） 不动作（不励磁）。
2、 常见符号：常闭接点、常开接点、 延时打开与延时闭合接点的区别、按 钮、线卷的符号、接触器的触点、电 阻等。
看懂工作原理的常用方法
：
(1) 直流回路从正极到负极：列如控制 回路、信号回路等。从一个回路的直 流正极开始，按照电流的流动的方向， 看到负极为止。

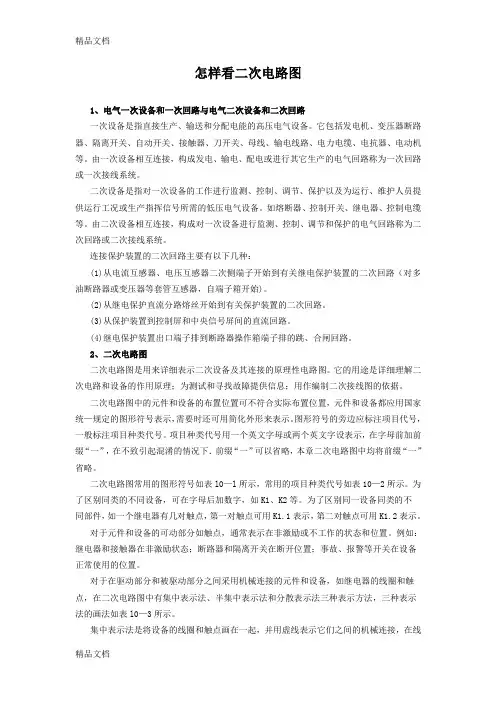

(整理)怎样看二次电路图
怎样看二次电路图1、电气一次设备和一次回路与电气二次设备和二次回路一次设备是指直接生产、输送和分配电能的高压电气设备。
它包括发电机、变压器断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。
由一次设备相互连接，构成发电、输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
连接保护装置的二次回路主要有以下几种：(1)从电流互感器、电压互感器二次侧端子开始到有关继电保护装置的二次回路（对多油断路器或变压器等套管互感器，自端子箱开始)。
(2)从继电保护直流分路熔丝开始到有关保护装置的二次回路。
(3)从保护装置到控制屏和中央信号屏间的直流回路。
(4)继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。
2、二次电路图二次电路图是用来详细表示二次设备及其连接的原理性电路图。
它的用途是详细理解二次电路和设备的作用原理；为测试和寻找故障提供信息；用作编制二次接线图的依据。
二次电路图中的元件和设备的布置位置可不符合实际布置位置，元件和设备都应用国家统—规定的图形符号表示，需要时还可用简化外形来表示。
图形符号的旁边应标注项目代号，一般标注项目种类代号。
项目种类代号用一个英文字母或两个英文字设表示，在字母前加前缀“一”，在不致引起混淆的情况下．前缀“一”可以省略，本章二次电路图中均将前缀“一”省略。
二次电路图常用的图形符号如表l0—l所示，常用的项目种类代号如表10—2所示。
为了区别同类的不同设备，可在字母后加数字，如K1、K2等。
为了区别同一设备同类的不同部件，如一个继电器有几对触点，第一对触点可用K1.1表示，第二对触点可用K1.2表示。
电气二次图基础讲解PPT课件
2021
11
110kV线路保护 柜端子排图
2021
12
要领一 要领二 要领三 要领四
先交流、后直流 交流看电源、直流找线圈 抓住触点不放松，一个一个全查清 先上后下、先左后右，屏外设备一个也不漏
2021
13
练习题目：
10kV馈线电流电压回路图
2021
14
练习题目：
此灯亮，代表合 闸回路完好
10kV馈线控制回路图
合闸保持继电器动 作
有合闸 信号
2021
15
课后练习题：
开关在合闸状态时，此时给开关一个分闸信号，请分析开关分闸过程。
2021
16
如何看 二次回路图
2021
1
二次回路
二次回路主要是指对一次设备的工况进行监测、控制、 调节、保护的二次设备，按照一定的要求连接在一起构 成电路，称之为二次回路。描述二次回路的图纸称为二 次回路图。
二次回路一般包括：控制回路、信号回路、测量回路、 自动装置回路等。
由于二次回路图的逻辑性很强，并且是按一定规律绘制， 故看图时要抓住此规律才能比较容易看懂。
那看二次回路图的规律是什么呢？请看以下两张二次回 路图，讨论如何看二次回路图！
2021
2
110kV线路电流电压回路图
2021
3
110kV线路PT电压切换回路图
2021
4
以上两张图纸是110kV馈线的交流回路图及PT电压切换 回路图，那应该怎样看才能完整的看懂这两张图纸呢？
要领一
看图要领：
1.先交流、后直流： 指先看二次接线图的交流回路，把交流回路 看完弄懂后，根据交流回路的电气量以及在 系统中发生故障时这些电气量的变化特点， 向直流逻辑回路推断，再看直流回路。一般 来说，交流回路比较简单，容易看懂。
二次图纸的看图方法
．二次回路标号的基本方法
(1)用三位或三位以下的数字组成，需要标明回路的
相别或某些主要特征时，可在数字标号的前面(或后 面)增注文字符号。 (2)按“等电位”的原则标注，即在电气回路中，连 于一点上的所有导线(包括接触连接的可折线段)须 标以相同的回路标号。 (3)电气设备的触点、线圈、电阻、电容等元件所间 隔的线段，即看为不同的线段，一般给予不同的标 号；对于在接线图中不经过端子而在屏内直接连接 的回路，可不标号。
电压闭锁的电流保护原理图
电压闭锁的电流保护展开图
相 交 相 相
流 电 流 回 路
控制母线 低电压 启动 过电流 延时 保护动作
交 流 电 压 回 路
跳闸回路
信号回路
安装接线图
为施工、维护运行的方便，在展开图的基础
上，还应绘出安装接线图。安装接线图包括： 屏面布置图，屏背面接线图，端子排图三部 分。 屏面布置图是加工制造屏、盘和安装、屏上 设备的依据。上面每个元件的排列、布置， 系根据运行操作的合理性，并考虑维护运行 和施工的方便而确定的。因此，应按一定的 比例绘制。
展开图
展开图是以二次回路的每一个独立电源来划
分单元而进行编制的。例如：交流电流回路、 交流电压回路、直流控制回路、继电保护回 路、信号回路。根据这一原则，必须将属于 同一仪表或继电器的电流线圈、电压线圈以 及触点，分别画在不同的回路中。为了避免 混淆，属于同一仪表或继电器的线圈、触点 等，都采用相同的文字符号。
看二次回路图的基本方法
二次回路的逻辑性很强，在绘制时遵循着一定的规律，看图
时若能抓住此规律就很容易看懂。 阅图前首先应弄通该图纸所绘制的继电保护装置的动作原理 及其功能和图纸符号上所标符号代表的设备名称，然后在看 图纸。看图的要领可归纳为：“先交流，后直流；交流看电 源，直流找线圈；抓住触点不放松，一个一个全查清”。 “先上后下，先左后右，屏外设备一个也不漏”。 所谓“先交流，后直流”，是指先看二次接线图的交流回路， 把交流回路看完弄懂后，根据交流回路的电气量以及在系统 发生故障时这些电气量的变化特点，向直流逻辑回路推断。 一般来说，交流回路比较简单，容易看懂。
(完整word)电气二次图识图技巧
电气二次图识图技巧秦国强一、二次图说明图中所有的回路都没有被供电,所有电器的触点均表示在线圈没有通电或触点未受到机械外力作用、没有发生机械动作时的位置。
对接触器和继电器来说，是在动铁心未被吸合时的位置，即主触点和辅助常开触点是断开的，辅助常闭触点是闭合的；对按钮来说，是在未按下时的位置，即常开触点是断开的，常闭触点是闭合的.对于阀门电动头来说，48VDC控制回路中各限位开关的触点位置对应于阀门全关状态。
二、电气设备符号在阅读电气原理图时,必须熟悉图中各器件的符号和作用。
常用电气符号见附录一。
电气设备代码见附录二。
三、识图技巧看图方法：先交流，后直流；交流看电源，直流找线圈;抓住触点不放松，一个一个全查清。
（参考《怎样看电气二次回路图》一书）我个人的理解是：直流回路是为了控制交流回路,先看交流回路可以明确整张电气图的主旨。
而且通常来说交流回路比较简单，容易看懂。
交流回路先看电源,再依接线找到设备。
直流回路先看继电器线圈，找到线圈后，再找出与之相应的触点，根据触点的闭合或断开引起回路的变化情况进行分析,直至查清整个控制回路的动作过程。
电气原理图都是“分块”的,即图中接线明显分为几个部分，包括交流主电路、110VDC和48VDC控制部分、状态指示和报警辅助电路。
拿到图纸后,先看最上边的提示部分（如下图110V直流控制）,就可快速、清楚地了解每组接线的作用。
在分析控制回路的逻辑时，很实用的一个办法是采用反向推理.即先明确回路的控制目标，然后去分析正常工作时的线圈及触点状态和故障出现后的动作逻辑.从比较简单的接线入手,由易到难，由已经明确的来反推自己有疑问的部分。
举个例子，380V电动机控制二次接线图（如右图）中，继电器K204通常用于报警和状态指示的控制；K204失电时故障灯(黄灯)亮，由此去判定与线圈K204串联的触点的状态就很简单了：K212得电，即试验盒插入；热继电器F4动作;熔断器动作，S301触点1-2断开；上述三种情况使线圈K204串联的常闭触点断开，K204失电，触点1—9闭合，黄灯亮.6KV电气系统的二次图纸很复杂，使用上述推理分析方法很有效.四、参考资料1、《怎样看电气二次回路图》2、GB 4728 电气图用图形符号3、《电气学习资料》附录一：常用电气图形符号一、连接器件二、单极开关三、常见开关触点四、热敏开关五、接触器和继电器线圈六、延时触点七、断路器和熔断器八、三相开关九、异步电动机。
轻松看懂电气二次接线图和原理图
轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。
二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。
展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。
交流回路与直流回路是互相分开的。
在交流回路中，又分为交流电流回路和交流电压回路。
在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。
任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。
在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。
由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。
屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。
电气二次回路图的阅读方法
电气二次回路图的阅读方法
图纸是工程的语言。
二次回路图是用来详细表示二次设备及其连接的原理性电路图。
它的用途是详细理解二次电路和设备的作用原理；为测试和寻找故障提供信息；用作编制二次接线图的依据，是发电厂及变电站的重要技术资料。
为了便于利用和管理，按用途和绘制方法的不同一般分为:
原理图、布置图、安装图和解释性图四类。
原理图是二次接线的原始图纸，用以表达构成和相互动作顺序和工作原理。
解释性图是除了原理图、布置图和安装图以外，根据实际需要绘制的图。
二次回路图中的元件和设备，都应用国家统一规定的图形符号表示。
需要时可用简化外形来表示，元件和设备的布置可不符合实际位置。
图形符号的旁边应标注项目代号，一般标注项目种类代号。
为了区别同类的不同设备，可在字母后加数字，如K1、K2等。
为了区别同一设备同类的不同部件，如一个继电器有几对触点，第一对触点可用K1.1表示,第二对触点可用K1.2表示。
对于在驱动部分和被驱动部分之间采用机械连接的元件和设备，如继电器的线圈和触点，在二次电路图中有集中表示法、半集中表示法和分散表示法三种表示。
阅读二次回路图应遵循“从左往右看，自上往下看”的原则，阅读展开式原理图时应“先看交流回路，后看直流部分以及分、合闸回路等”。
电气二次图分析
二次图是用来详细表示二次设备及其连接的原理性电路图，通过它可以详细理解二次回路和设备的作用原理，并为测试和寻找故障提供信息，是编制二次接线图的依据。
因此学会并看懂二次图是非常重要的。
看懂和掌握电气二次部分图纸，首先应掌握二次回路中所表示的文字、编号、图形符号，对照新旧符号、图示、编号的不同之处，首先应总体的了解一下图纸，分清每个独立部分的作用和联系，看图纸是否完整无缺; 接着针对独立的控保部分平面布置、交流电压、电流回路、直流控制、保护监控、信号回路、屏后接线端子部分等逐一进行，找出各回路间因果关系; 然后完整地阅读全图。
看二次图基本方法如下：(1) 直流回路从正极到负极：列如控制回路、信号回路等。
从一个回路的直流正极开始，按照电流的流动的方向，看到负极为止。
(2) 交流回路从火线到中性线：列如电流、电压回路，变压器的风冷回路。
从一个回路的火线（A、B、C相开始，按照电流的流动方向，看到中性线（N极）为止。
(3) 见接点找线圈，见线圈找接点：见到接点即要找到控制该接点的继电器或接触器的线圈位置。
线圈所在的回路是接点的控制回路，以分析接点动作的条件。
见线圈找出它的所有接点，以便找出该继电器控制的所有接点（对象）。
(4) 利用欧姆定律分析继电器判断是否动作：判别的依据是，电压型线圈的两端加有足够大的电压，电流型线圈的通过两端加有足够大的电流。
对于电压型继电器的线圈回路，当线圈的两端通过若干个继电器的接点或电流线圈与分别电源的正、负极贯通，则认为继电器（接触器）动作（励磁），当回路中有断开的接点，或线圈回路串接有比较大的电阻，或者线圈被并接的接点短接时，则认为继电器（接触器）不动作（不励磁）。
例如：开关分闸回路，当开关处于合位，分闸线圈的正极端串接有合位继电器（电阻大），则认为其不动作。
当保护跳闸接点闭合，将线圈直接接到电源正极时，则认为分闸线圈动作。
对于电流型（如跳闸回路的防跳跃继电器），当线圈的两端通过若干个继电器的接点或电阻较小的线圈与分别电源的正、负极贯通，则认为继电器（接触器）动作（励磁）。
电气二次图纸识图与标号知识
电气二次图纸识图与标号知识1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。
熟记下列常用的回路标号：1：控制回路电源的正极。
如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。
701：信号回路电源的正极。
702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。
电气二次原理图的识别方法
1二次原理图的识别1、电气一次设备和一次回路与电气二次设备和二次回路一次设备是指直接生产、输送和分配电能的高压电气设备。
它包括发电机、变压器断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。
由一次设备相互连接，构成发电、输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
连接保护装置的二次回路主要有以下几种：(1)从电流互感器、电压互感器二次侧端子开始到有关继电保护装置的二次回路（对多油断路器或变压器等套管互感器，自端子箱开始)。
(2)从继电保护直流分路熔丝开始到有关保护装置的二次回路。
(3)从保护装置到控制屏和中央信号屏间的直流回路。
(4)继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。
2、二次电路图二次电路图是用来详细表示二次设备及其连接的原理性电路图。
它的用途是详细理解二次电路和设备的作用原理；为测试和寻找故障提供信息；用作编制二次接线图的依据。
二次电路图中的元件和设备的布置位置可不符合实际布置位置，元件和设备都应用国家统—规定的图形符号表示，需要时还可用简化外形来表示。
图形符号的旁边应标注项目代号，一般标注项目种类代号。
项目种类代号用一个英文字母或两个英文字设表示，在字母前加前缀“一”，在不致引起混淆的情况下．前缀“一”可以省略，本章二次电路图中均将前缀“一”省略。
二次电路图常用的图形符号如表l0—l所示，常用的项目种类代号如表10—2所示。
为了区别同类的不同设备，可在字母后加数字，如K1、K2等。
为了区别同一设备同类的不同部件，如一个继电器有几对触点，第一对触点可用K1.1表示，第二对触点可用K1.2表示。
如何看懂二次回路图？69页PPT分享给大家，打印
如何看懂二次回路图？69页PPT分享给大家，打印什么是一次电路？什么是二次电路？首先，我们要知道发电厂和变电所的电气设备分为一次设备和二次设备。
一次设备是构成电力系统的主体，它是直接生产、输送和分配电能的高电压，大电流的设备。
又称主设备。
包括发电机、电力变压器、断路器、隔离开关、输电线路，母线，电流互感器，电压互感器和避雷器等。
一次接线又称电气主接线，主接线是将一次设备按照一定的功能要求，互相连接而成的电路。
二次设备是指对一次设备进行监察，控制，测量，调整和保护的低压设备，又称辅助设备，它包括控制，信号，测量监察，同期，继电保护装置。
安全自动装置和操作电源等设备。
二次电路的组成二次电路对一次设备的工作进行监视、控制、测量、调节和保护。
它的特殊作用决定了它所采用的保护原件不同。
二次电路所配置的仪器如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成电气回路。
二次回路的分类A、按电源性质分：交流电流回路：由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路：由电压互感器（PT）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路：使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
B、按用途区分：测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路：包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路：包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
二次回路识图表明二次回路的图称为二次回路图。
二次回路以国家规定的通用图形符号和文字符号表示二次设备的互相连接关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8、电流互感器特点及电流互感器接 线图
电流互感器特点：是一个特殊型式变换器，它的 二次电流正比于一次电流。因其二次回路的负载 阻抗很小，一般仅几个欧姆，故二次工作电压也 很低，当二次回路阻抗大时二次工作电压U=IZ也 变大，当二次回路开路时，U将上升到危险的幅 值，它不但影响电流传变的准确度，而且可能损 坏二次回路的绝缘，烧毁电流互感器铁芯。所以 电流互感器的二次回路不能开路。
1、一二次设备划分原则
1、一二次设备划分原则
2、看二次回路图的基本方法
2、看二次回路图的基本方法
2、看二次回路图的基本方法
2、看二次回路图的基本方法
2、看二次回路图的基本方法
2、看二次回路图的基本方法
3、原理图
3、原理图
4、展开图
4、展开图
5、符号说明
5、符号说明
5、符号说明
如何认识别电气二次系统图
沁北电厂 赵海钟 2007年7月31日
一、电气二次回路概述
1、一二次设备划分原则 2、看二次回路图的基本方法 3、原理图 4、展开图 5、符号说明 6、直流回路标号组 7、交流回路标号组
一、电气二次回路概述
8、电流互感器特点及电流互感器接线图 9、电压互感器特点及电压互感器接线图
P/VII-12/1250A-40kA P/VII-7.2/400A-40kA
5
磨A、磨C、一次风机、 送风机、备用
4、5、6、7、16
5
汽前泵、开冷泵、氧化 风机A、备用、 备用
18、19、20、21、 22
P/VⅡ-12 （J. R)
VCR193
二、看图实例
1、典型开关控制回路 2、我厂6KV开关控制回路 3、同期回路（见075页图） 4、0.4KV开关控制回路
9、电压互感器特点及电流互感器接 线图
二次额定电压
电压互感器的二次电压标准值，对接于三 相系统相间电压的单相电压互感器，二次 额定电压为100V。对接在三相系统相与地 间的单相电压互感器，当其额定一次电压 为某一数值除以时，其额定二次电压必须 为100/ V，以保持额定电压比的不变。
9、电压互感器特点及电流互感器接 线图
9、电压互感器特点及电流互感器接 线图
一次参数 电压互感器的一次参数主要额定电压。其一次额定电压的
选择主要是满足相应电网电压的要求，其绝缘水平能够承 受电网电压长期运行，并承受可能出现的雷电过电压、操 作过电压及异常运行方式下的电压，如小接地电流方式下 的单相接地。 对于三相电压互感器和用于单相系统或三相系统间的单相 互感器，其额定一次电压应符合GBl56～80《额定电压》 所规定的某一标称电压，即：6、10、l5、20、35、60、 ll0、220、330、500kV。对于接在三相系统相与地之间或 中性点与地之间的单相电压互感器，其额定一次电压为上 述额定电压的1/ 。
8、电流互感器特点及电流互感器接
线图
二次额定电流
在GB1208—1997中，规定标准的电流互感 器二次电流为1A和5A。
变电所电流互感器的二次额定电流采用5A还是1A，主要 决定于经济技术比较。在相同一次额定电流、相同额定输 出容量的情况下，电流互感器二次电流采用5A时，其体积 小，价格便宜，但电缆及接入同样阻抗的二次设备时，二 次负载将是1A额定电流时的25倍。所以一般在220kV及以 下电压等级变电所中，220kV回路数不多，而10～110kV 回路数较多，电缆长度较短时，电流互感器二次额定电流 采用 5A的。在 330kV及以上电压等级变电所，220kV 及 以上回路数较多，电流回路电缆较长时，电流互感器二次 额定电流采用1A的。
9、电压互感器特点及电流互感器接 线图
电压互感器的作用：与电流互感器相同， 电压互感器是隔离高电压，供继电保护、 自动装置和测量仪表获取一次电压信息的 传感器。
9、电压互感器特点及电流互感器接 线图
电压互感器的特点：是一种特殊型式的变换器， 与不同电流互感器的是，它二次电压正比与一次 电压。电压互感器的二次负载阻抗一般较大，其 二次电流I=U/Z，在二次电压一定的情况下，阻抗 越小则电流越大，当电压互感器二次回路短路时， 二次回路的阻抗接近为0，二次电流I将变得非常 大，如果没有保护措施，将会烧坏电压互感器。 所以电压互感器的二次回路不能短路。
二、看图实例
序号 1 2 3 4
5
负荷名称 进线开关 进线PT 母线PT
变压器
变压器(带差动)
7
电动机(带差动)
8
电动机
9
F-C电动机馈线
3＃机组工作段
型号/规格 P/V -12/4000A-40kA
数量 2
明细 工作电源、备用电源
P/VII -12/40kA P/VII -12/40kA P/VII-12/1250A-40kA
接成开口三角的剩余电压绕组额定电压与 系统中性点接地方式有关。大接地电流系 统的接地电压互感器额定二次电压为l00V， 小接地电流的接地电压互感器额定二次电 压为100/3V。
9、电压互感器特点及电流互感器接 线图
电压互感器电压的变比误差和相位误差的 限值大小取决于电压互感器的准确度级。 GBl207－1997规定如下。
8、电流互感器特点及电流互感器接 线图
两电流互感器二次回路的串联：二次串联 的电流互感器变比必须相同，一次回路必 须工作在同一电流下。串联后的变比不变， 容量为两各次级容量之和。
两电流互感器二次回路的并联：两相同变 比的电流互感器次级并联后，变比为原来 的1/2，容量不变。
8、电流互感器特点及电流互感器接 线图
主要的电压互感器二次绕组接地方式，有B相接地和中性点接地两种。 在DL/T5136-2001《火力发电厂、变电所二次接线设计技术规定》中 规定：“大接地电流系统，电压互感器主二次绕组宜采用中性点直接 接地方式”；“小接地电流系统，电压互感器主二次绕组，宜采用B 相接地方式”。B相接地，在小接地电流系统中，用两个单相电压互 感器接成V—V接线就可获得三个对称的线电压，可节省投资。在采用 线电压同步的情况下，B相接地能简化同步回路接线，不会因相别搞 错而造成非同期并列。但B相接地，不能测量相电压，也不能接绝缘 监视仪表。为了安全，在采用B相接地的星形接线电压互感器中性点 应通过击穿保险器接地。击穿保险器动作或A、C相任一相接地，将造 成二次绕组单相或两相短路。
开关典型控制回路
信号回路
信号回路演示
2
工作电源、备用电源
1
母线
1
汽机变
间隔号 1、2 1、2 17 13
开关柜 P/V-12
P/VII-12/1250A-40kA P/VII-12/1250A-40kA
3
除尘变、锅炉变、备用
11、12、14
P/VⅡ-12
5
凝泵、引风机、循泵、 增压风机、备用
3、8、9、10、15
控制回路 ML-17
VB2
1）对于测量用电压互感器的标准准确度级有： 0.1、0.2、0.5、1.0、3.0五个等级。
9、电压互感器特点及电流互感器接 线图
电压互感器二次回路的接地，主要是防止一次高压串至二次侧时，可 能对人身及二次设备造成威胁。其接地点与二次侧中性点接地方式、 测量和保护电压回路供电方式、以及电压互感器二次绕组的个数有关。
电流互感器的电流互感器的准确度:
为了保证计量、测量的准确性，保证保护 装置动作可靠、正确，电流互感器必须达 到 一 定 的 准 确 度 。 在 国 家 标 准 GBl208— 1997中，规定测量用电流互感器的准确度 等级分为0.1、0.2、0.5、1、3、5等六个 标准，这是一个相对误差标准。如0.5级的 表表示误差小于等于±0.5％
8、电流互感器特点及电流互感器接 线图
电流互感器额定输出容量：电流互感器的 额定输出容量是指在满足额定一次电流、 额定变比条件下，在保证所标称的准确度 级时，二次回路能够承受的最大负载值， 其单位一般用伏安表示。根据 GBl208— 1997规定，额定输出容量的标准值有5、10、 15、20、25、30、40、50、60、80、100VA。
5、符号说明
5、符号说明
5、符号说明
5、符号说明
5、符号说明
5、符号说明
5、符号说明
6、直流回路标号组
7、交流回路标号组
7、交流回路标号组
7、交流回路标号组
7、交流回路标号组
8、电流互感器特点及电流互感器接 线图
电流互感器的作用：电力系统的一次电压 很高，电流很大，且运行的额定参数千差 万别，用以对一次系统进测量、控制的 仪器仪表及保护装置无法直接接入一次系 统，一次系统的大电流需要使用电流互感 器进行隔离，使二次的继电保护、自动装 置和测量仪表能够安全准确地获取电气一 次回路电流信息。
