橡胶卷材地面施工工艺

合集下载

橡胶卷材楼地面施工工艺

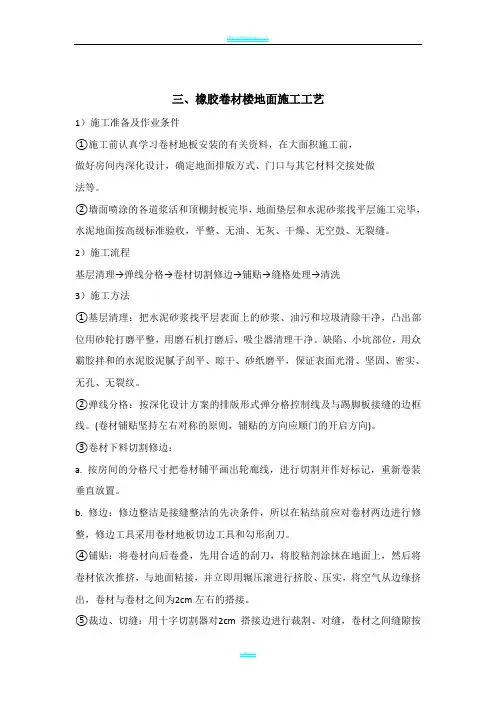

三、橡胶卷材楼地面施工工艺1）施工准备及作业条件①施工前认真学习卷材地板安装的有关资料，在大面积施工前，做好房间内深化设计，确定地面排版方式、门口与其它材料交接处做法等。

②墙面喷涂的各道浆活和顶棚封板完毕，地面垫层和水泥砂浆找平层施工完毕，水泥地面按高级标准验收，平整、无油、无灰、干燥、无空鼓、无裂缝。

2）施工流程基层清理→弹线分格→卷材切割修边→铺贴→缝格处理→清洗3）施工方法①基层清理：把水泥砂浆找平层表面上的砂浆、油污和垃圾清除干净，凸出部位用砂轮打磨平整，用磨石机打磨后，吸尘器清理干净。

缺陷、小坑部位，用众霸胶拌和的水泥胶泥腻子刮平、晾干、砂纸磨平，保证表面光滑、坚固、密实、无孔、无裂纹。

②弹线分格：按深化设计方案的排版形式弹分格控制线及与踢脚板接缝的边框线。

(卷材铺贴坚持左右对称的原则，铺贴的方向应顺门的开启方向)。

③卷材下料切割修边：a. 按房间的分格尺寸把卷材铺平画出轮廊线，进行切割并作好标记，重新卷装垂直放置。

b. 修边：修边整洁是接缝整洁的先决条件，所以在粘结前应对卷材两边进行修整，修边工具采用卷材地板切边工具和勾形刮刀。

④铺贴：将卷材向后卷叠，先用合适的刮刀，将胶粘剂涂抹在地面上，然后将卷材依次推挤，与地面粘接，并立即用辗压滚进行挤胶、压实，将空气从边缘挤出，卷材与卷材之间为2cm左右的搭接。

⑤裁边、切缝：用十字切割器对2cm搭接边进行裁割、对缝，卷材之间缝隙按照设计要求留置，然后用辗压滚对接缝处挤胶压实，或用小锤依次压实，与此同时，在已铺贴好的地材上，如遇洞口、管根等处，须用钩形刀沿着洞边、管根进行切割，按要求留足所需尺寸。

⑥缝格处理：用调与相同颜色的矿物颜料与水泥搅拌均匀成1：1稀水泥浆进行勾缝,嵌实压光,用棉纱擦净地面。

4）质量标准与控制措施①坚持样板引路的原则，先做样板间，样板间验收合格后，再大面积展开施工。

②卷材地面的粘贴对基层地面要求很高，所以在做水泥砂浆地面时应执行高级抹灰标准，并在粘接前认真进行基层清理，若地面不平应使用聚合物水泥胶泥进行找平。

屋面工程自粘橡胶防水卷材施工方案及工艺方法

屋面工程自粘橡胶防水卷材施工方案及工艺方法1、基层清理基层清理时必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清扫干净。

阴阳角等处更应仔细清理，若有油污、铁锈等，应以砂纸、钢丝刷、溶剂等予以清除干净。

2、基层干燥防水层施工，基层要干燥，简易测定方法是：将lm见方的防水卷材倒盖在基层表面上，静置3～4h后掀开检查，若覆盖处的基层表面与卷材上无水印，即可进行防水施工。

3、自粘橡胶防水卷材施工（1）涂刷基层处理剂（冷底子油）在已经处理好的基层上涂刷基层处理剂，用长柄滚刷将基层处理剂涂刷在基层表面，要涂刷均匀，不得漏刷或露底。

基层处理剂涂刷完毕，必须达到干燥程度（手摸不粘）方可施行热熔法施工，以避免失火。

（2）细部附加增强处理对于阴阳角、管道根部等部位应做增强处理。

方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的底面(有热熔胶的一面)，用手持汽油喷灯烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷一道密封材料的基层上，并压实铺牢。

（3）弹粗线在已处理好并干燥的基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线位置线弹好，以便按此基准线进行卷材铺贴施工。

（4）热熔铺贴卷材采用“滚铺法”满粘，先铺粘大面、后粘接搭接缝，这种方法可以保证卷材铺贴质量。

①熔粘端部卷材将整卷卷材(勿打开)置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材约1m，由一人站在卷材正面将这1m卷材拉起，另一人站在卷材拉起，另一人站在卷材底面(有热熔胶)手持液化汽火焰喷枪，慢旋开关、点燃火焰。

调呈蓝色，使火焰对准卷材与基面交接处同时加热卷材底面与基层面，待卷材底面胶呈熔融状即进行粘铺，不得过分加热或烧穿卷材。

再由一人以手持压辊对铺贴的卷材进行排气压实，不得有空鼓、皱折，这样铺到卷材端头剩下约30cm时，将卷材端头翻放在隔热板上，再行熔烤，最后将端部卷材铺牢压实。

②滚粘大面卷材起始端卷材粘牢后，持火焰喷枪的人应站在滚铺前方，对着待铺的整卷卷材，点燃喷枪使火焰对准卷材与基层面的夹角。

橡胶板地面施工方案

【1】橡胶板地面施工方案1 地胶板的铺设程序2 施工准备首先对要施工工地的地面平整度、硬度、强度、湿度及环境湿度有相应要求。

(1) 地面平整度：要求2 米直尺范围内平整度应小于2mm-3mm 。

(2) 硬度：基层表面硬度不低于1.2 兆帕。

(3) 强度：不底于混凝土强度标准C-20 要求。

(4) 湿度：基层含水率小于3%。

(5) 环境湿度：室内温度和地面温度以15 度为宜。

5 度以下及30 度以上为不能施工环境。

室内相对空气湿度应保持在20%-75%之间。

(6) 墙体与地面阴阳角为90 度，阴阳角成直线平整，地面要求平整压光。

(7) 检查地面是否起壳、起沙及突出凹凸、裂缝等现象。

3 操作要点(1) 地面基础打磨目的：整理地坪，除去污染、凸起和疏松的地块并敲除空鼓的地表，对地面基础有突出凹凸的应进行重点打磨，对起壳、起沙地面新兴处理。

裂缝应用R762或R710 掺石英砂修补。

打磨后地面应控制在2m 直尺至2.5mm 范围内，且无上述毛疵。

(2) 底涂处理1）、清理地面：将打磨好的地面清理干净，先用扫帚清扫后用吸尘器吸净地面并查看有无打磨不合格的地方同时进行修整。

2）、底涂施工：水泥地面可将底涂按1：1 的比例对水，大理石及水磨地面无须对水，底涂要均匀涂刷，横向纵向各一遍，不能遗漏、不均匀。

涂刷后1-2 小时，要待风干后即可做自流平施工，勿等候过长时间。

(3) 自流平施工按标准确定自流平的对水量，汉高为6 升水：25KG 自流平，优成为6-6.25 升水：25KG 自流平，同时检查底涂是否涂刷均匀，如有问题及时修补。

对水时先将量水桶中量好的水倒入搅拌桶，再慢慢倒入自流平水泥。

目的：1) 自流平水泥充分与水反应。

2) 将搅拌时的气泡放出。

将自流平倒入地面，用自流平刮板均匀刮平，同时用放气滚来回赶气以便将自流平内的空气排出。

侯干24 小时，48 小时后进行地面打磨，吸尘后放可铺贴地板。

(4) 刮胶1）先检查自流平是否合格，2m 直尺内是否误差小于2mm，大面积出现不合格现象，或打磨处理，或重新做自流平，如有小面积损伤，可以用原子灰进行修补。

高弹性橡胶沥青防水涂料卷材施工方案

高弹性橡胶沥青防水涂料卷材施工方案
一、施工前准备
1. 确定施工图纸和材料到达日期，协调工人和施工现场。

2. 检查施工现场，及时发现和排除问题。

3. 确认基层结构是否符合要求并清理基层表面。

二、施工工艺
1. 拉伸底布：将薄膜移开，以拉伸反复并紧贴于基层。

2. 涂刷全面底涂：选用橡胶沥青涂料，一次性全面涂刷一遍。

3. 铺贴卷材：从基础颞缘部位开始，逐步搭接粘贴，留下2-3cm的裙边。

4. 压实表面：通过辊压机进行全面压紧固定。

5. 搭接处理：对于搭接处进行切线切割，并修补裙边处。

6. 检查验收：对施工后的防水层进行检查和验收，确认无漏水现象后进行下一步工序。

三、施工注意事项
1. 施工过程中要注意防止橡胶沥青涂料的渗漏和残留，及时清理。

2. 施工现场保持整洁，确保施工的质量和进度。

3. 冷天施工应注意加热卷材，确保卷材的柔韧性。

四、施工质量要求
1. 施工表面应平整牢固，无气泡、皮翘和脱落现象。

2. 表面色泽一致，无明显划痕和刺痕。

3. 边角处做好衔接处理，无露底、露网现象。

4. 施工完毕后进行防水层泡水不漏水试验，水头为20cm。

五、施工安全注意事项
1. 严格遵守国家安全生产法律法规，使用防护装备。

2. 施工期间要注意构造物的安全，避免损伤。

3. 严格控制现场各类活动，禁止吸烟等危险行为。

六、施工进度
按照施工图纸的安排和实际施工情况，合理掌握进度。

SBS橡胶面层施工工艺

SBS橡胶面层施工工艺概述：SBS橡胶面层施工工艺是一种常用于屋顶、地面和隧道等建筑结构的防水层施工方法。

该工艺利用合成橡胶材料和沥青混合物，在基层表面形成一层耐候性和耐腐蚀性的防水层。

以下是SBS橡胶面层施工工艺的步骤和要点。

施工步骤：1. 准备工作：- 清理基层表面，确保其平整、干燥且无杂物。

- 检查基层表面是否有裂缝或破损，必要时修复。

2. 底层涂覆：- 使用专用粘结剂将SBS橡胶卷材固定在基层表面上。

- 确保卷材紧密贴合，无气泡和皱褶。

3. 热风焊接：- 使用热风焊接枪将卷材焊接在一起。

在焊接前，应将卷材卷展开，确保完全贴合。

- 焊接时，将热风焊接枪的热风喷嘴贴近卷材焊接处，使其熔化并形成牢固的连接。

4. 拼接处理：- 将不同卷材的拼接处进行处理，确保其密封且无渗漏。

5. 涂覆层：- 在SBS橡胶卷材表面涂覆一层沥青混合物，以增强防水层的耐候性和耐腐蚀性。

- 涂覆层应均匀、充实，并覆盖整个卷材表面。

6. 检查和修复：- 检查已施工的防水层，确保其质量符合要求。

- 如有发现缺陷或破损，及时修复或更换受损部分。

注意事项：- 施工时应遵守相关的安全规范和操作规程，保障施工人员的安全。

- 卷材的储存和保养应符合厂家的要求，以确保其性能和质量。

- 在施工过程中，应注意温度和湿度的影响，避免在不适宜的环境条件下进行施工。

以上是SBS橡胶面层施工工艺的简要介绍和步骤。

在实际施工中，应根据具体情况和要求选择合适的材料和工艺，并严格按照相关规范和标准进行操作，以确保施工质量和防水层的可靠性。

硅橡胶卷材楼地面施工工艺

硅橡胶卷材楼地面施工工艺1. 简介本文档旨在介绍硅橡胶卷材楼地面施工的工艺流程和要点。

2. 准备工作在进行硅橡胶卷材楼地面施工之前，需要进行以下准备工作：- 清理地面：确保地面平整、干净，清除任何障碍物和污垢。

- 检查地面状况：检查地面是否有裂缝、凹陷或其他损坏情况，如有必要，进行修复。

- 准备施工工具和材料：包括硅橡胶卷材、粘结剂、胶刀、辅助工具等。

3. 工艺流程本节将介绍硅橡胶卷材楼地面施工的工艺流程：步骤1：基层处理- 清洁基层：用自平整水泥砂浆或机械清理设备清洁基层，去除灰尘、油污等。

- 处理基层缺陷：修补裂缝、填平凹陷等基层缺陷。

步骤2：粘结剂施工- 搅拌粘结剂：按照粘结剂说明书的要求，将粘结剂与水按比例搅拌均匀。

- 扩散粘结剂：使用胶刀将粘结剂均匀扩散在基层上。

步骤3：卷材铺设- 铺设硅橡胶卷材：将硅橡胶卷材按照设计要求铺设在基层上，确保卷材与基层之间无气泡和空隙。

- 连接卷材：使用热风枪或其他适用的工具，将卷材之间的接缝热压连接。

步骤4：收边处理- 沿墙角或其他边缘线割裁卷材：使用适当的工具将卷材割裁成合适的形状。

- 固定卷材：使用合适的粘结剂或胶水将卷材固定在基层上。

步骤5：养护- 养护硅橡胶卷材：根据硅橡胶卷材的要求，进行适当的养护措施，确保其固化和粘结。

4. 注意事项在进行硅橡胶卷材楼地面施工时，需要注意以下事项：- 操作人员应具备相应的施工技能和经验。

- 需要严格按照施工工艺和相关标准进行操作。

- 使用合格的材料和工具，确保施工质量。

- 注意施工过程中的安全，避免发生意外事故。

以上是硅橡胶卷材楼地面施工工艺的简要介绍，请根据具体情况和要求进行施工操作。

如有需要，可参考相关标准和技术规范进行施工。

自流平地面和橡胶、塑胶地板施工工艺

收边收口
橡胶地板距墙距离≤3㎜。收口根据设计要求进行，无特殊说明的可以用铜条进行收口。
11
烫缝
卷材塑胶地板接缝位置要烫缝处理，烫缝必须顺直、无断续、无开裂等。
12
交接检验
接缝直线度拉5m通线检查≤1㎜，板面接缝高低差钢尺和塞尺检查≤0.5㎜。板材接缝宽度控制在1㎜以内。
13
成品保护
地面覆盖或其他措施进行保护。
施工工艺步骤
注意事项及施工标准
1
清扫现场，修补地面孔洞。原有地砖石材地面做好除蜡、打磨工作。
地面平整度2m靠尺检查≤3㎜。
2
地面涂刷界面处理剂。
界面处理剂要全部满刷，不得有积液
3
拌制自流平水泥
根据自流平水泥包装袋上兑水比例要求进行拌制，搅拌2~3分钟后，等半分钟，再搅拌1分钟，使水泥充分熟化。
4
摊铺自流平水泥
7
在做好自流平的地面上放好十字控制线并排版。
通过放十字线控制地板方正，通过排8
地面满刮胶液，顺序铺贴橡胶地板
专用粘贴胶液必须均匀满刮，橡胶地板从十字控制线位置分别向两侧顺序铺贴。窄条尽量放到不显眼位置。
9
用辊子整体镇压
为确保粘贴强度可整体用辊子镇压。
10
摊铺自流平水泥要从里到外逐步用带齿刮板顺序摊铺。摊铺过程中要及时用带刺辊子进行放气处理。自流平摊铺厚度不宜超过3㎜。
5
自流平水泥养护
24小时内严禁上人，注意通风和保温，温度不得低于10℃。
6
自流平水泥打磨、修补
用抛光机整体进行打磨，去除疙瘩、毛刺，对孔洞、凹痕等进行修补。表面平整度2m靠尺检查≤2㎜。

三元乙丙橡胶防水卷材施工工法

三元乙丙橡胶防水卷材施工工法北京卡莱尔防水材料概述三元乙丙橡胶(EPDM)卷材是目前世界公认的性能最优异的防水材料，因此决定防水工程质量的关键就在于应用与之相配套的粘结和辅助材料，以及完整的防水构造和严格的施工工艺技术。

通过多年的研发工作，美国卡莱尔公司形成了完整的以三元乙丙橡胶卷材为主材的防水系统和成熟的施工工法，并广泛应用于美国（市场占有率约为65%）及其他国家的各类防水工程。

最早采纳卡莱尔三元乙丙卷材防水系统完成的防水工程，使用至今已达40多年，尚未发觉任何龟裂和渗漏现象。

“三元乙丙（EPDM）橡胶防水卷材施工工法”是以美国卡莱尔公司先进、成熟的三元乙丙橡胶卷材防水系统为基础，结合我国实际和国家相关规范要求编制的。

该工法自1998年开始在北京及全国数十个建设项目的屋面、地下、市政和水工等领域的上百万平方米防水工程中应用，取得了专门好的成效。

实践证明，该工法具有技术上的先进性、质量上的可靠性和的经济适用性。

北京卡莱尔防水材料完成的以“三元乙丙（EPDM）橡胶防水卷材施工工法”为要紧内容的“三元乙丙（EPDM）橡胶防水卷材成套应用技术”已被评为2002年建设部科技成果推广项目。

1、特点1.1 防水层主体材料—三元乙丙橡胶卷材具有良好的耐候性、耐臭氧及化学介质腐蚀的特性，物理化学性能优异，使用寿命长达50年以上。

卡莱尔公司产品的品种规格齐全，有增强型（有胎体）和非增强型卷材，而且除生产标准规格的卷材产品外，还有宽度为3米至15米，长度为30米至60米的宽幅超长卷材，可大大减少防水层的接缝数量，提高工程质量和工作效率。

1.2 防水系统的配套材料品种齐全，直截了当关系防水层质量的胶粘剂、密封膏的组成及物理化学性能与主体材料匹配，具有良好的相容性，从而保证了接缝的密封性。

1.3有完整的防水细部节点构造，采纳专用密封膏封闭所有防水节点部位，与主材胶粘剂配套形成多道密封防线，确保防水层的整体成效。

1.4 关于三维阴阳角、管根、水落口等复杂细部节点，卡莱尔公司还采纳了专门的自硫化三元乙丙橡胶片材做附加层，并用密封膏封闭边缘，因而幸免了这些复杂异型部位的渗漏隐患。

9mm黑色颗粒基层橡胶地面施工工艺流程

9mm黑色颗粒基层橡胶地面施工工艺流程一、地面清理在进行任何地面处理之前，首先确保地面清洁无尘、无油渍或其他污染物。

使用适当的清洁剂和工具，确保地面的彻底清洁。

二、测量定位使用测量工具对施工区域进行详细测量，确定橡胶地面的位置和边界。

同时，根据地面情况，确定是否需要进行找平处理。

三、地面预处理如果地面不平整或存在不符合施工要求的情况，需要进行预处理。

预处理包括填补裂缝、局部找平、打磨等，以确保地面平整、干燥、无油渍。

四、涂刷底漆在干净的地面表面涂刷底漆，底漆应均匀涂刷，避免出现漏涂或过涂的情况。

底漆的作用是加强地面与橡胶颗粒的粘结力。

五、铺设橡胶颗粒将橡胶颗粒均匀铺设在底漆上，确保颗粒层平整。

橡胶颗粒的铺设应按照设计要求进行，确保厚度和颜色均匀。

六、压实表面使用压实设备对橡胶颗粒表面进行压实，使颗粒紧密结合，减少孔隙，增强整体强度。

压实时应注意力度，避免过度压实导致表面损坏。

七、涂刷面漆在橡胶颗粒表面涂刷面漆，面漆的作用是保护橡胶颗粒层，增加耐磨、耐候性能。

涂刷时应确保面漆均匀，无流挂、无色差。

八、质量检测施工完成后，进行全面的质量检测。

检测内容包括表面平整度、颜色均匀性、颗粒饱满度、无损坏等。

如有不符合要求的地方，及时进行修复。

九、维护保养为确保橡胶地面的长久使用效果，需进行适当的维护保养。

避免尖锐物体划伤表面，定期清洁，保持干燥等。

十、验收交付施工完成并通过质量检测后，进行最终的验收交付。

确保所有施工要求均已达到，并为客户提供相关的使用和维护说明。

三元乙丙橡胶防水卷材施工工艺

三元乙丙橡胶防水卷材施工工艺防水层主体材料—三元乙丙橡胶卷材具有良好的耐候性、耐臭氧及化学介质腐蚀的特性，物理化学性能优异，使用寿命长达50年以上。

一、工艺流程：基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特殊部位进行增补处理（附加层）→铺贴三元乙丙卷材防水层→检查、验收（1）基层清理在防水层施工前，应将基层表面的凸起物、砂浆疙瘩等异物铲除掉，并将灰尘、沙砾、浮土等杂物清扫干净。

清扫工作要彻底，否则影响粘结力，或凸起物容易损坏防水。

对于阴阳角、管道根、水落口等细部构造部位，更应认真清理干净，如发现油污、铁锈等影响粘结的污垢，要用砂纸、钢丝刷或溶剂清除，在铺设细部构造部位的附加层前，最好再临时清扫一遍。

（2）聚氨酯底胶配制聚氨酯材料按甲∶乙=1∶3（重量比）的比例配合，搅拌均匀即可进行涂刷施工。

（3）涂刷聚氯酯底胶在大面积涂刷施工前，先在阴角、管根等复杂部位均匀涂刷一遍；然后用长把滚刷大面积顺序涂刷，涂刷底胶厚度要均匀一致，不得有露底现象。

涂刷的底胶经4h干燥，手摸不粘时，即可进行下道工序。

（4）特殊部位进行增补处理（附加层）1）增补剂涂膜：聚氨酯涂膜防水材料分甲、乙两组份，按甲∶乙=1∶1.5的重量比配合搅拌均匀，即可在地面、墙体的管根、伸缩缝、阴阳角部位，均匀涂刷一层聚氨酯涂膜，做为特殊防水薄弱部位的附加层，涂膜固化后即可进行下一工序。

2）附加层施工：设计要求特殊部位，如阴阳角、管根，可用三元乙丙卷材铺贴一层处理。

（5）铺贴三元乙丙卷材防水层1）铺贴前在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直。

2）卷材粘贴面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶涂匀，应留出搭接部位不涂胶。

晾胶至胶基本干燥不粘手。

3）基层表面涂胶：底胶干燥后，在清理干净的基层面上，用长把滚刷蘸CX-404胶均匀涂刷，涂刷面不宜过大，然后晾胶。

4）卷材粘贴：在基层面及卷材粘贴面已涂刷好CX-404胶的前提下，将卷材用φ30mm、长1.5m的圆心棒（圆木、或塑料管）卷好，由二人抬至铺设端头，注意用线控制，位置要正确，粘结固定端头，然后沿弹好的标准线向另一端铺贴，操作时卷材不要拉太紧，并注意方向沿标准线进行，以保证卷材搭接宽度。

自粘橡胶沥青防水卷材施工工艺

自粘橡胶沥青防水卷材施工工艺施工工艺流程施工准备—→基层处理-→涂刷配套基层处理剂—→细部附加层防水层施工—→弹基准线-→大面自粘卷材铺贴—→排气压实（钢辊滚压）—→搭接缝压实和边缘密封—→立面卷材收头固定和卷材密封膏封闭-→质检—→保护隔离层施工操作要点1、施工准备:包括主材辅材和系统配套材料；技术方案、作业条件和防水基层.施工机具:清理基层用铁锹、扫帚、吹灰器、手锤、钢凿;卷材铺贴用剪刀、卷尺、弹线盒、刮板、毛刷、压辊（滚筒）、手辊、开刀以及热熔喷灯、热风焊枪等。

2、基层处理：基层应坚实、平整并干燥、干净无起砂、灰尘和油污，凹凸不平和裂缝处应用聚合物砂浆补平,施工前应对基层检查和验收，符合要求后进行清理和清扫,必要时用吸尘器或高压吹尘机吹净。

3、涂刷基层处理剂：在铺贴卷材前，基层表面应涂刷锦高基层处理剂,涂刷应均匀并完全覆盖所有待粘贴卷材部位，不得漏涂和堆积，用量约为0。

20kg/m24 、细部节点附加防水层施工——基层处理剂干燥后及时按相关规范或设计要求对需做附加防水层的部位进行处理。

对卷材不易粘贴的细部宜用喷灯辅助.一般部位附加层卷材应满粘于基层,应力集中部位应根据规范空铺。

5、大面防水层自粘卷材铺贴a.水平面--基层处理剂干燥后，应及时弹线并铺贴卷材。

铺贴时先将起端固定后逐渐展开，展开的同时揭开隔离材料,铺设时由低向高。

b。

垂直立面——卷材与基层和卷材与卷材均采用满粘结法施工。

c。

卷材搭接和密封—-相邻卷材搭接缝应精心处理,气温偏低时应用喷灯轻烤辅助粘忒后,应用手辊自里向外排气压实，边缘用卷材密封膏进行封闭处理。

6、立面卷材收头、固定和密封-—立面卷材收头，应先用金属压条固定，然后用卷材密封膏进行封闭处理.7、保护隔离层施工——卷材铺贴完成并经检查合格后，应将防水层表面清扫干净，对防水层采取保护措施并根据设计要求进行防水保护层施工.卷材防水层与钢性保护之间设隔离层，隔离层材料可为低质沥青卷材，塑料膜、纸筋灰等.。

楼地面工程地胶板地面施工方法

楼地面工程地胶板地面施工方法地胶板是一种建筑用地板材料，由塑料和橡胶制成。

它不仅具有独特的装饰效果，而且还有许多优点，例如脚感舒适、不易沾灰、噪声小、防滑、耐磨、自熄火、绝缘性好、吸水性小、耐化学腐蚀等。

此外，地胶板还可以拼面各种图案，避免了水泥基地板的泠、硬、潮、脏等缺陷，因此在住宅、医院、商场、学校等室内地面，以及体育运动场、跑道等场所得到广泛应用。

一、材料规格及性能地胶板分为板材和卷材两类，由于质软，多数成品为卷材。

质地的软硬程度主要取决于树脂与增塑剂数量的多少。

卷材软质聚氯乙烯地板长度多为20m，幅宽1000-2000mm，厚度为2.0-3.0mm不等。

地胶板具有行走舒适、耐磨、耐腐蚀、隔声、防潮、表面美观、装饰效果好、施工方便，质量轻和价格低廉等特点。

但它容易被圆珠笔、红药水、碘酒等污染，不耐烟头烫，容易被尖物划伤。

二、施工要点软质聚氯乙烯地板的施工主要包括粘贴工艺和焊接工艺两大部分。

一）准备工作1.在粘贴前，应先将胶地板与胶粘剂存放在室内（室内温度保持18℃左右，不少于24小时）。

铺贴前应将整卷的地板材料全部张开放平，待2-3小时后才能进行下一步。

2.楼地面基层要符合要求，不符合者施工前进行处理。

基层必须十分平整坚固，最好是水泥磨光地面；基层必须干燥，底层地面应做防法潮层；地面必须清洁，不能有尘土，要穿办底清洁鞋进入现场。

只有基层符合要求后，才能铺贴软质胶地板。

二）施工要点1.分格弹线：按房间尺寸和塑料板规格仔细弹线。

a。

分格时应考虑尽量减少焊数量，兼顾分格的美观。

因此，一般多采用软质聚氯乙烯卷材。

b。

从房间中央向四周分格弹线，以保证分格的对称。

房间四周靠墙处不够整块者，可按镶边处理。

c。

踢脚线的分格应注意长度适宜，过长粘贴困难，过短焊缝太多。

一般可以地面镶长度或幅宽（卷材）的倍数设置，使焊缝能左右对称，外观较好。

2.粘贴工艺：用刮板均匀涂布胶粘剂，将地胶板铺贴在基层上，注意排除气泡和褶皱，使其与基层紧密粘合。

橡胶地板卷材楼地面施工工艺

橡胶地板卷材楼地面施工工艺
本文档旨在介绍橡胶地板卷材楼地面的施工工艺。

施工过程需
要遵循以下步骤：
1. 准备工作：
- 检查楼面的平整度和干燥程度，确保无尘、无油渍。

- 清理地面，清除杂物和灰尘。

- 检查橡胶地板卷材，确保无损坏和变形。

2. 基面处理：
- 如果楼地面有明显凹凸或裂缝，需要进行修补和填充。

- 使用合适的地面平整剂进行修补，并确保修补后的地面平整
光滑。

3. 底层处理：
- 在楼地面上涂刷底漆，增强橡胶地板卷材的附着力。

- 底漆使用前应充分搅拌，并按照说明进行稀释。

- 使用辊筒或刷子均匀地涂刷底漆，确保整个地面都被覆盖到。

4. 橡胶地板卷材铺设：
- 进行橡胶地板卷材的测量与裁剪，确保与楼地面尺寸相符合。

- 将橡胶地板卷材平铺在基层上，注意与墙角和角线对齐。

- 使用专业的地面粘合剂将橡胶地板卷材粘贴到基层上。

- 确保橡胶地板卷材之间的排列整齐，没有空隙或重叠。

5. 后续处理：
- 使用辊筒压实橡胶地板卷材，确保其与基层牢固粘合。

- 清理地面，清除多余的胶水和杂物。

- 按照施工工艺要求进行橡胶地板卷材的护理和养护。

以上为橡胶地板卷材楼地面施工工艺的简要说明。

在实际施工中，请根据具体情况选择合适的工具和材料，并遵循相关安全规定
和建筑标准。

橡胶卷材地板施工方案

橡胶卷材地板施工方案橡胶卷材（含自流平）施工方案一、环境要求1.施工现场需提前就近接通水电。

2.所有室内装潢工作（包括油漆）未完成时，不应施工铺设地板，以避免交叉施工。

除非有适当的覆盖保护，否则会污染或破坏地板。

交叉施工容易延误工期，造成地板损坏。

3.踢脚线应尽量在地板施工结束后安装，安装时必须保护好地板。

4.如工期较长，施工现场需有地方存储材料和安排工人住宿，以免材料丢失，并加快工程进度。

5.环境温度18-25度最适宜，如低于10度需开空调施工，5度以下不宜施工。

二、施工工艺1.施工界面剂吸收性地面用多功能界面剂按1:1兑水稀释后用拖把充分滚涂，对高吸收性基层须涂刷两遍，用量为100克～150克/平方米。

晾干约0.5～2小时，待表面湿润无积液即可使用自流平。

非吸收性地面（如水磨石地面、地砖地面、大理石地面等）用多功能界面剂，用量约为100克/平方米。

晾干约4～6小时，待表面干燥成膜即可使用自流平。

涂界面剂的目的是在自流平水泥与地面之间形成一层保护膜，使自流平水分不会被地面过快吸收，增加自流平的流动性，防止自流平表面龟裂。

2.施工自流平水泥1）按容量比三份自流平加一份清水（一包25千克装自流平约需6.5升清水），用电钻加搅拌器边倒边搅拌至均匀无结块（约3分钟），停止搅拌3～4分钟，让高聚物材料充分熟化。

空气跑出后再进行搅拌成可流淌稀糊状（约1分钟）。

2）将搅拌好的浆料倾倒在地坪上，让其像水一样流开自动找平，用齿刮板刮平，并控制所需的厚度。

3）用自流平放气滚单方向滚轧地面以排除因搅拌时带入的空气，避免气泡、麻面及接口高差。

4）自流平施工完毕后，请关好门窗，避免强风及直接日晒，12小时内禁止在上面行走，24小时后可铺贴饰面材料。

5）冬季施工地板的铺设应在自流平施工后依据现场情况3-4天后进行。

6）如需对自流平进行精磨抛光，宜在自流平施工12小时（根据现场情况把握时间），自流平发白后进行（选用80#纸质磨片）。

自粘橡胶沥青卷材介绍及施工工艺

筑龙网WW W.ZH UL ON G.CO M自粘橡胶沥青防水卷材介绍及施工工艺(一)产品分类自粘防水卷材分为无胎型和有胎型二个品种。

无胎型——是以高掺量高分子聚合物和优质氧化沥青为基料的无胎体自粘防水卷材，卷材覆盖面采用高强聚乙烯膜或铝箔为表面材料，双面自粘卷材表面无膜，自粘面采用防粘隔离层。

无胎型自粘卷材执行行业标准JC 840－1999。

有胎型——是以高分子聚合物改性沥青为基料，采用聚酯毡为胎体，以聚乙烯膜或铝箔或彩砂为表面材料，底面采用防粘隔离层的自粘性防水卷材。

执行行业标准JC 898－2002。

(二)主要特点1、防水性能好：自粘防水卷材是以高分子聚合物和优质氧化沥青为基料，同时表面采用具有防水性能的高强聚乙烯膜，能够有效地阻止水及潮气的渗透。

2、粘接密封性好：特制的橡胶自粘层可保证卷材与基层、卷材与卷材、卷材与其他种类防水材料的粘接密封，形成的整体密闭防水层，克服了因涂刷胶粘剂不均匀而影响卷材铺贴质量的问题，可确保滴水不漏；且自粘卷材与基层全面牢固粘接，可有效防止串水现象。

3、使用寿命长：具有很好的耐酸碱腐蚀性及其他化学介质侵蚀的性能，材料稳定性好，使用寿命长。

4、施工简便：冷施工，无需加热，安全性好；无需使用粘结剂，自粘接性能好，卷材直接铺贴在基层上即可与基层粘结牢固，施工简便，工效提高，节约费用。

5、具有抗穿刺自愈性和延展性：特制的橡胶自粘层具有蠕变性，即使在施工过程中卷材不慎被刺破，也可自行愈合；能适应基层的收缩变形和结构的微小沉降。

6、符合环保要求：自粘防水卷材及其配套材料不含有毒、易燃溶剂，不需加热施工，不会对施工环境造成污染，施工符合环保要求。

（三）性能指标无胎自粘防水卷材性能指标 JC 840—1999 表1表面材料项目PE(聚乙烯) AL(铝箔) N(无膜)压力，MPa 0.2 0.2 0.1不透水性保持时间，min 120，不透水 30，不透水耐热度 — 80℃,加热2h,无气泡,无滑动 — 拉力，N/5cm ≥ 130 100 — 断裂延伸率，％ ≥ 450 200 450 柔度－20℃，φ20mm，3s，180° 无裂纹卷材与卷材 ≥剪切性能 N/mm 卷材与铝板 ≥ 2.0或粘合面外断裂粘合面外断裂剥离性能，N/mm ≥ 1.5或粘合面外断裂粘合面外断裂抗穿孔性不透水外观无裂纹、无气泡拉力保持率％ ≥ 80人工候化处理柔度 ——— －10℃,φ20mm，3s,180°无裂纹———筑龙网WW W.ZH UL ON G.CO M聚酯胎自粘防水卷材性能指标 JC 898—2002 表2型号 Ⅰ Ⅱ 厚度，mm 1.5 2 3 2 3 可溶物含量,g/m2 800 1300 2100 1300 2100 压力，MPa ≥0.2 0.3 不透水性保持时间，min ≥ 30 PE(聚乙烯)、S(细砂)70, 无滑动、流淌、滴落耐热度℃AL(铝箔) 80，无滑动、流淌、滴落拉力，N/50mm ≥ 200 350 450 最大拉力时延伸率，％ ≥ 30低温柔度，℃ －２０－３０卷材与卷材剪切性能N/mm 卷材与铝板2.0或粘合面外断裂4.0或粘合面外断裂剥离性能，N/mm ≥ 1.5或粘合面外断裂抗穿孔性不渗水撕裂强度，N ≥ 125 200 250 水蒸汽透湿率a5.7×10－9１级外观无滑动、流淌、滴落拉力保持率,% ８０人工气候加速老化b低温柔度，℃ ＿＿－１０－２０注：ａ．水蒸汽透湿率性能在用于地下工程时要求。
