numeca 的中文帮助文件帮助文档2-5 FINE求解2-5.1 工程控制台 Project Management78. In the FINE, interface project parameters, select the item Project Management/Project Settings (default). 在Import a grid file 中输入刚刚保存过的*.igg格式的文件。
79. 在主菜单Mesh中选择Properties.设定度量单位。
80. In the Project units section, choose meters as therotor37.geomTurbo file contained the geometryin meters (default)81. In the Computations area, rename "computation_1" in"coarse_choked"yh-1在左边列表框中，选择/Parameters/Configuration//Fluid Model 选取流体类型，如:理想气体，真实气体，水，等～/Flow Model 选择流动模型，定常或非定常流动，1)欧拉方程或NS方程2; 2)湍流模型(NS);3)是否考虑重力作用。
/Rotating Machinery 设置旋转参数，如转速等～2-5.2 步长和时间步设置82. 时间步长设置。
选择Configuration / space & time 83. 时间选取定常解模式。
84. 选择3D流动85. 定义这个例子为内流，采用圆柱坐标系统。
86. 激活IGG/Autogrid网格87. 设置旋转速度。
-17188RPM80-87这几步在6.0以上版本中方法不同，不必激活IGG。
参考上面yh-1 2-5.3 在FINE查看网格88. 单击Mesh图标在6.0以上版本中选择菜单Mesh/View On/Off89. 单击图形查看按扭，如图2.5.3-1中下侧的图标2-5.4 物理模型2-5.4.1 概要(以下内容与6.0以上版本中的位置不同)90. 打开对模型话框，Physical Model/General physics，如图2.5.4-191. 选取Fluid model这个标签，92. 弹出是否创建新流体的对话框，选择No.93. 选取AIR(Perfect Gas)空气，理想气体.在这个列表框中。
Linux系统numeca软件的使用和并行计算

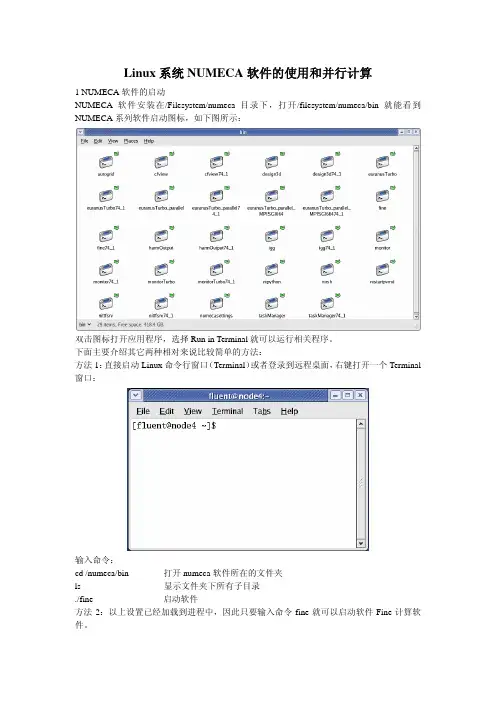

Linux系统NUMECA软件的使用和并行计算1 NUMECA软件的启动NUMECA软件安装在/Filesystem/numeca目录下，打开/filesystem/numeca/bin就能看到NUMECA系列软件启动图标，如下图所示：双击图标打开应用程序，选择Run in Terminal就可以运行相关程序。
