高保真耳机放大器电路

高保真耳机放大器电路

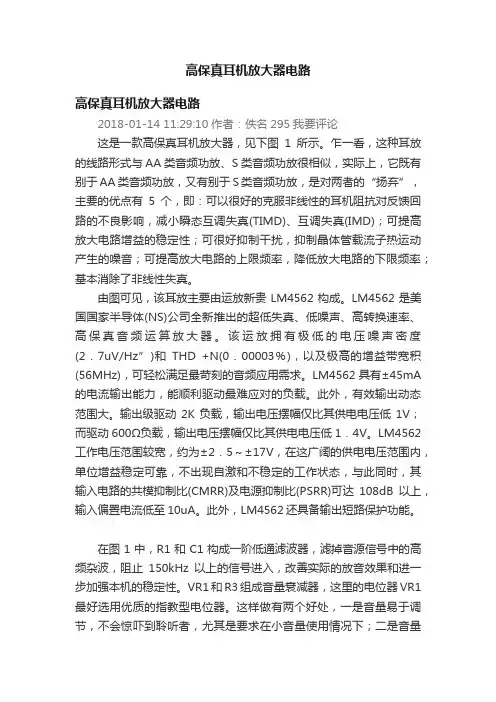

高保真耳机放大器电路高保真耳机放大器电路2018-01-14 11:29:10作者:佚名295我要评论这是一款高保真耳机放大器,见下图1所示。

乍一看,这种耳放的线路形式与AA类音频功放、S类音频功放很相似,实际上,它既有别于AA类音频功放,又有别于S类音频功放,是对两者的“扬弃”,主要的优点有5个,即:可以很好的克服非线性的耳机阻抗对反馈回路的不良影响,减小瞬态互调失真(TIMD)、互调失真(IMD);可提高放大电路增益的稳定性;可很好抑制干扰,抑制晶体管载流子热运动产生的噪音;可提高放大电路的上限频率,降低放大电路的下限频率;基本消除了非线性失真。

由图可见,该耳放主要由运放新贵LM4562构成。

LM4562是美国国家半导体(NS)公司全新推出的超低失真、低噪声、高转换速率、高保真音频运算放大器。

该运放拥有极低的电压噪声密度(2.7uV/Hz”)和THD +N(0.00003%),以及极高的增益带宽积(56MHz),可轻松满足最苛刻的音频应用需求。

LM4562具有±45mA 的电流输出能力,能顺利驱动最难应对的负载。

此外,有效输出动态范围大。

输出级驱动2K负载,输出电压摆幅仅比其供电电压低1V;而驱动600Ω负载,输出电压摆幅仅比其供电电压低1.4V。

LM4562工作电压范围较宽,约为±2.5~±17V,在这广阔的供电电压范围内,单位增益稳定可靠,不出现自激和不稳定的工作状态,与此同时,其输入电路的共模抑制比(CMRR)及电源抑制比(PSRR)可达108dB以上,输入偏置电流低至10uA。

此外,LM4562还具备输出短路保护功能。

在图1中,R1和C1构成一阶低通滤波器,滤掉音源信号中的高频杂波,阻止150kHz以上的信号进入,改善实际的放音效果和进一步加强本机的稳定性。

VR1和R3组成音量衰减器,这里的电位器VR1最好选用优质的指教型电位器。

这样做有两个好处,一是音量易于调节,不会惊吓到聆听者,尤其是要求在小音量使用情况下;二是音量的变化更符合入耳的听音习惯。

耳放的原理

耳放的原理

耳放的原理耳放,又称耳机放大器,是一种可以增强耳机音频输出信号的设备。

它可以提高音频信号的功率,使耳机输出的声音更加清晰、饱满。

那么,耳放是如何实现这一功能的呢?接下来就让我们来了解一下耳放的原理。

首先,我们需要知道耳放的基本构成。

耳放通常由电源、输入端、放大电路和输出端组成。

电源提供工作电压,输入端接收音频信号,放大电路对音频信号进行放大处理,输出端将放大后的信号传送给耳机。

在这个过程中,放大电路起到了至关重要的作用。

放大电路是耳放的核心部件,它主要由放大器芯片、电容、电阻、电感等元件组成。

当音频信号进入放大电路后,首先经过电容进行滤波处理,去除掉高频噪声和杂音,然后经过放大器芯片进行放大处理,最终输出到耳机。

放大器芯片是耳放中最关键的部件之一。

它可以将输入的音频信号放大数十甚至上百倍,从而使得输出的声音更加清晰、有力。

放大器芯片的选择直接影响了耳放的音质表现,因此在耳放设计中,放大器芯片的选用非常重要。

在耳放的设计中,还需要考虑电路布局和线路走向。

合理的电路布局可以有效降低电路的噪声和失真,提高音频信号的传输质量。

同时,良好的线路走向可以减少电磁干扰,保证音频信号的纯净传输。

除了硬件设计,耳放的原理还涉及到一些电子技术。

比如,负反馈技术可以有效减小放大器的失真和噪声,提高音频信号的还原度。

此外,耳放还可以采用类A、类AB、甚至类D等不同的工作方式,以满足不同用户的需求。

总的来说,耳放的原理是通过电源、输入端、放大电路和输出端的协同作用,对音频信号进行放大处理,从而实现提升耳机音质的效果。

在实际设计中,需要综合考虑电路布局、线路走向、放大器芯片的选用以及电子技术的运用等因素,才能设计出性能优越的耳放产品。

通过对耳放原理的了解,我们可以更好地选择和使用耳放产品,也可以更好地参与到耳放产品的设计和制造中。

同时,对于电子技术爱好者来说,耳放的原理也是一个值得深入研究的领域。

希望本文能够对大家有所帮助,谢谢阅读!。

耳机放大器电路图

耳机放大器电路图

这里介绍一种驱动低阻抗耳机装置的低价位立体声放大器,电路如附图所示。

该电路使用了几只常用的晶体管(BC547、BC557)和无源元件.如电阻、二极管和电容器等。

为了驱动耳机,该电路使用了一级前置放大器和NPN、PNP组成的推挽电路。

立体声的前置放大器由晶体管T1和T6组成.分别供给左、右声道的输入信号使用。

被放大的左声道输入信号,馈入由晶体管T2、T3组成的推挽级,以驱动左声道耳机。

同理被放大的右声道输入信号,馈入由晶体管T4、T5组成的推挽级以驱动右声道耳机。

该电路在+6V~+12V供电时,其输出电压可达100~200mV。

由于电路耗电低,所以也可用一只+9V的PP3电池供电。

把附图电路安装在PCB板上,并把它装入适当的小盒内。

立体声耳机可从电子市场上购到。

在PCB板上应仔细焊接元器件,以避免虚焊。

电路安装焊接之后,可用一只+9V的PP3电池,此时电路即可使用了。

在交流电源的情况下.可使用任何一种普通的稳压器(+6~+12
v100mA)给电路供电工作。

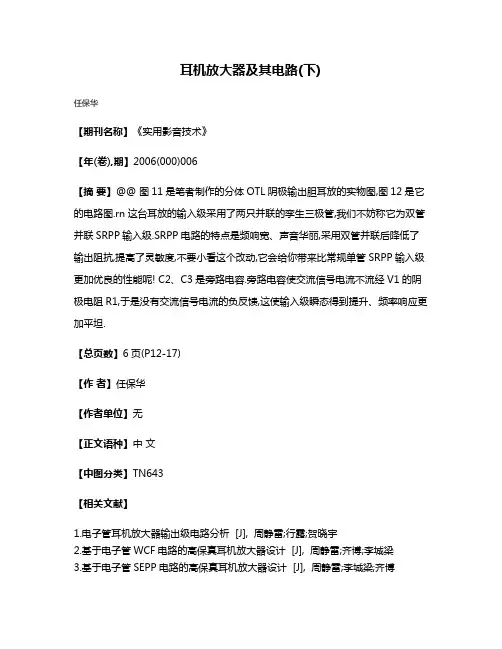

耳机放大器及其电路(下)

耳机放大器及其电路(下)

耳机放大器及其电路(下)
任保华
【期刊名称】《实用影音技术》
【年(卷),期】2006(000)006
【摘要】@@ 图11是笔者制作的分体OTL阴极输出胆耳放的实物图,图12是它的电路图.rn这台耳放的输入级采用了两只并联的孪生三极管,我们不妨称它为双管并联SRPP输入级.SRPP电路的特点是频响宽、声音华丽,采用双管并联后降低了输出阻抗,提高了灵敏度,不要小看这个改动,它会给你带来比常规单管SRPP输入级更加优良的性能呢! C2、C3是旁路电容.旁路电容使交流信号电流不流经V1的阴极电阻R1,于是没有交流信号电流的负反馈,这使输入级瞬态得到提升、频率响应更加平坦.
【总页数】6页(P12-17)
【作者】任保华
【作者单位】无
【正文语种】中文
【中图分类】TN643
【相关文献】
1.电子管耳机放大器输出级电路分析 [J], 周静雷;行露;贺晓宇
2.基于电子管WCF电路的高保真耳机放大器设计 [J], 周静雷;齐博;李城梁
3.基于电子管SEPP电路的高保真耳机放大器设计 [J], 周静雷;李城梁;齐博
4.基于电子管SRPP电路的高保真耳机放大器设计 [J], 周静雷;王璠;康雪娟
5.高品质全集成电路耳机放大器 [J], 徐轶
因版权原因,仅展示原文概要,查看原文内容请购买。

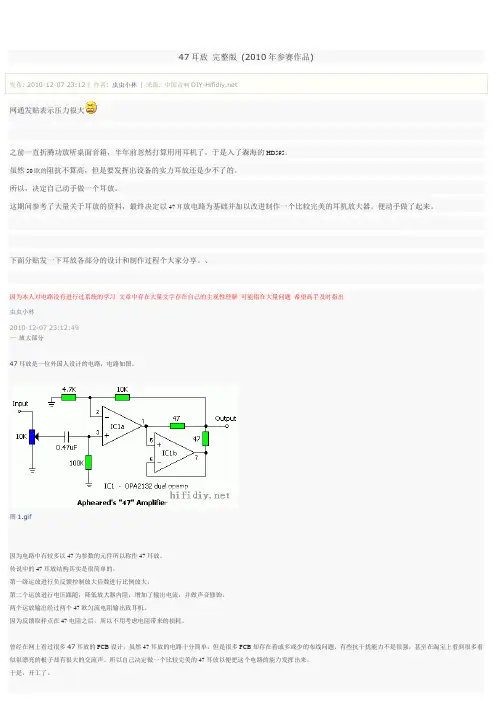

47耳放_完整版(转自中国音响DIY)

47耳放_完整版(转自中国音响DIY)

47耳放完整版(2010年参赛作品)网通发贴表示压力很大之前一直折腾功放听桌面音箱,半年前忽然打算用用耳机了,于是入了森海的HD595。

虽然50欧的阻抗不算高,但是要发挥出设备的实力耳放还是少不了的。

所以,决定自己动手做一个耳放。

这期间参考了大量关于耳放的资料,最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。

便动手做了起来。

下面分贴发一下耳放各部分的设计和制作过程个大家分享。

、因为本人对电路没有进行过系统的学习文章中存在大量文字存在自己的主观性理解可能错在大量问题希望高手及时指出虫虫小林2010-12-07 23:12:49一放大部分47耳放是一位外国人设计的电路,电路如图。

图1.gif因为电路中有较多以47为参数的元件所以称作47耳放。

传说中的47耳放结构其实是很简单的,第一级运放进行负反馈控制放大倍数进行比例放大,第二个运放进行电压跟随,降低放大器内阻,增加了输出电流,并做声音修饰。

两个运放输出经过两个47欧匀流电阻输出致耳机。

因为反馈取样点在47电阻之后,所以不用考虑电阻带来的损耗。

曾经在网上看过很多47耳放的PCB设计,虽然47耳放的电路十分简单,但是很多PCB却存在着或多或少的布线问题,有些抗干扰能力不是很强,甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。

所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。

于是,开工了。

首先是线路见图图2.jpg电路没有添加音量电位器,只做了放大部分。

这样一来功能比较独立,方便以后的各种组合。

47原设计使用的运放是OPA2132,这个运放是FET输入型的,所以内阻极高。

而且在低电压下可以正常工作,失调电压与失调电流极小,算是比较高档的运放了。

当然OPA2132的价格也是很高档的。

我作为0收入人士必然不能把这种高档传承下去,于是我选用了这年头满大街都是的NE5532。

NE5532虽然指标相对于OPA2132较差,但是工作于+-15V 时音色总体来说还是比较讨人喜欢的。

NE5532经典电路图

NE5532经典电路图

NE5532功放说到小功率的耳放,不得不提到20世纪的运放之王NE5532,曾经出现在无数的优秀前级放大、调音电路之中,中频温暖细腻厚实,胆味十足,性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。

由于其体积小、电路简单,所以是讲究实用性、低投入的动手派的首选。

因为NE5532从面世到如今已历经数载,大家对其电路也非常熟悉,有着多种多样的玩法。

在此介绍的耳放的特点是简单、功率小,侧重的是制作的过程。

一、原理分析NE5532是典型的双极型输入运算放大器,用单个NE5532组成的小功率电路有很多版本,本人通过不断地对比和思考,对那些五花八门的电路图作了修改,最终确定了原理图(图1)。

放大倍数是由R3(R4)和R5(R6)来控制的,理论上说如果R3(R4)为1kΩ,R5(R6)为100kΩ,则其放大倍数为100倍,但对于耳放来说,这会引起自激,再说就算真的能达到100倍,效果也不可能好,所以这个电路用于前级时也最好别调成100倍。

当然,对于耳放定2~3倍可以让负反馈适量、音质柔和、清晰更通透,但放大倍数也不能太小,否则也会影响音质,大家可以反复调试,达到自己满意的效果。

笔者是将R3(R4)定为1kΩ,R5(R6)定为20 kΩ,即2倍。

C5(C6)是输入回路的对地通路,在用于耳放电路时应该加大,原理图中的值为22 uF,但用于此耳放应该加大到100 uF。

在这里值得一提的是电源问题,如果你是使用的稳压电源,要注意稳压电源的滤波要给足,因为本电路本身就非常简单,那么对元器件的选取就比较挑剔,建议在选材时尽量选择质量好一点的元器件。

二、PCB绘制笔者使用Protel 99 SE进行布线设计,大家看到的这个PCB图(图2)是我画的第三版,也是我最满意的一版,前几版都存在着飞线,而这一版是没有的,网上的很多版本都存在着飞线的问题,这对挑剔的动手派是不能容忍的。

由于面积小,所以在接地方面要尽量争取一点接地,输入和输出端也可以根据实际情况进行改动。

47耳放制作HIFI耳机放大器-PCB-电路图-及全套设计资料(吐血推荐)

47耳放制作HIFI耳机放大器-PCB-电路图-及全套设计资料(吐血推荐)

对于47耳放的完美改进制作高保真耳机放大器之前一直折腾功放听桌面音箱,半年前忽然打算用用耳机了,于是入了森海的HD595。

虽然50欧的阻抗不算高,但是要发挥出设备的实力耳放还是少不了的。

所以,决定自己动手做一个耳放。

这期间参考了大量关于耳放的资料,最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。

便动手做了起来。

一、放大部分47耳放是一位外国人设计的电路,电路如图。

因为电路中有较多以47为参数的元件所以称作47耳放。

传说中的47耳放结构其实是很简单的,第一级运放进行负反馈控制放大倍数进行比例放大,第二个运放进行电压跟随,降低放大器内阻,增加了输出电流,并做声音修饰。

两个运放输出经过两个47欧匀流电阻输出致耳机。

因为反馈取样点在47电阻之后,所以不用考虑电阻带来的损耗。

曾经在网上看过很多47耳放的PCB设计,虽然47耳放的电路十分简单,但是很多PCB却存在着或多或少的布线问题,有些抗干扰能力不是很强,甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。

所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。

于是,开工了。

首先线路图电路没有添加音量电位器,只做了放大部分。

这样一来功能比较独立,方便以后的各种组合。

47原设计使用的运放是OPA2132,这个运放是FET输入型的,所以内阻极高。

而且在低电压下可以正常工作,失调电压与失调电流极小,算是比较高档的运放了。

当然OPA2132的价格也是很高档的。

我作为0收入人士必然不能把这种高档传承下去,于是我选用了这年头满大街都是的NE5532。

NE5532虽然指标相对于OPA2132较差,但是工作于+-15V时音色总体来说还是比较讨人喜欢的。

单片5532耗电相对较大,两片并联就更不用说了,双15V下耗电可想而知。

这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。

由于5532失调电压较高而且又是NPN管输入的,如果使用原设计必然会引来较大的输出中点漂移,经过测试最大有30多MV。

一款顶级功率型运放制作的耳放

一款顶级功率型运放制作的耳放

一款顶级功率型运放制作的耳放小小的耳放,引无数高手竟折腰,耳坛上胆机、石机,胆+石机。

林林总总,铭器辈出。

可是一说起价钱,诚如许多前辈所言:一分银两,一分音质。

斯言固矣!然众少米者,岂不是要作壁上观?作为焊了多年土炮的在下,却总想一破这个“平价无好货”的定律!于是乎,在自己可怜的“发烧秘笈”箱中遍寻利器:甲:电子管机型:如果要赶时髦,当然是上胆机;可是电子管天生就是高电压小电流的娇小姐脾性,不用输出变压器吧,阻抗难以匹配,再说OTL由于输出耦合电容的存在,靓丽的音色总难登机入耳;用输出变压器吧,这输出牛的“牛脾气”却不是那么好降服:为了低频段的响应,电感要足够大,这样一来圈数增加,又带来分布电容,使得高音频段下降;为了能在少圈数下获得大电感以及线性好的磁滞曲线,铁芯材料可价值不菲,什么超薄冷轧、铍镆合金乃至非晶材料,为了减少漏感省掉层间绝缘纸你得使用进口的TIW三重绝缘线(难怪进口胆机有天价啊)。

在下曾有花费一个多月绕制一个初次级共分72段嵌绕的输出“牛”的经历。

功夫你可以下,可是好的铁芯材料以及线材呢?既不可遇也不可求啊,再加上原来价值仅为数米的胆管现在已经“升值”为数十、数百大米。

可见胆机破不了定律!乙:晶体管机型(含FET):绝大多数发烧铭器都是采用纯分立电路,在下也曾在其间蹉跎过许多时日,最后比较完善的是Desig了一款商品机:输出级采用了SANKEN(三垦)专门为HI-FI开发的一种内含热补偿电路的功率对管(SAP16P/N);此管刚一出来曾经被建伍卖断了两年,专用于W米级的功放,两年后SONY 才得以在其HI-END级功放中采用。

可是其整机电路复杂,不便初学者DIY;此外,从成本来看也不太能破定律。

丙:通用运放机型:现在的通用运放指标已经今非昔比,可达到了数百兆的单位增益带宽。

可是同样只能用于小电流放大,为了扩流还得加上晶体管或FET,这又带来了工作点调试,热稳定等分立机的固有问题,早年在发烧友制作的OCL中曾见其踪影,可是纵观各国的发烧铭器,几乎没有厂家将此结构用于成品机(请注意:在下说的是铭器哦),个中奥妙不言自明。

耳机电路原理

耳机电路原理

耳机电路原理
耳机电路是一种将音频信号转换为声音的设备电路。

它通过接收音频信号,并将其转换为电信号,然后通过耳机驱动单元将电信号转换为声音输出。

耳机电路的核心部分是耳机驱动单元。

耳机驱动单元通常由一个或多个电磁驱动器组成,包括一个磁体和一个固定在磁体上的振膜。

当电信号通过驱动单元时,电流流经磁体,在磁场的作用下,振膜会产生振动,从而产生声音。

耳机电路还包括一些辅助电子元件,例如电容、电阻和放大器等。

电容用于滤除音频信号中的直流成分,确保只有交流成分传递到驱动单元。

电阻用于阻止电流过大,保护驱动单元不受损坏。

放大器可以增加音频信号的幅度,以提供更好的声音效果。

在耳机电路中,音频信号通常通过一个插孔连接到设备上,例如手机或音频播放器。

插孔上的电路会将音频信号引导到耳机电路中的接收端,并将其传输到驱动单元。

总之,耳机电路是一个将音频信号转换为声音的电路,通过驱动单元将电信号转换为声音输出。

它由耳机驱动单元和一些辅助电子元件组成,并通过一个插孔接收音频信号。

从零开始DIY一台耳机放大器电路设计与分析

从零开始DIY一台耳机放大器电路设计与分析

几个问题现在喜爱听音乐的朋友是越来越多了,为了听到更好的声音,很多朋友都购买了品质比较高的音源,比如高档声卡或HiFi入门级的CD台机,但却还是无法得到心目中的高品质声音表现。

问题到底出在哪里?在音响店里聆听高档音响,留下了难以磨灭的印象,想来不少朋友都有过这样的经历吧。

虽说一分钱一分货,但自己能否构建与之表现稍相近的系统呢?HiFi耳机的优异表现相信给过很多朋友以惊喜,但在很多地方都会留下一些底气不足的遗憾,这个问题应该怎么解决?关注HiFi音响的朋友们如果见识过名厂或高手制作的胆机,观摩过那如镜光滑的机箱和灵性四溢的胆管,再聆听过柔美醇和的声音,可能都会不禁揣测一下内部的结构。

如果打开外壳,见到内部并没有预想中的电路板,而是几根粗铜线纵横交错地搭成一个网状框架,各个元件都整齐地焊接在这个框架上,之间再用各色导线连接,不免会惊叹连连。

高手会说,这样的手法叫做搭棚焊接,简称搭焊,既是最传统的,也是最好声和最艺术的手法。

也许朋友们会想:我能不能拥有这样的一个艺术品呢?希望在大家看完本文后,这些疑问能够得到有价值的回答。

音响本是学无止境,笔者言语中若有不周或谬误,希望能与大家展开商榷和得到斧正。

下文的很多内容都涉及到DIY,如果要进行操作,请大家特别注意安全,在有经验的朋友的指导下进行。

由于实际电路中变数甚多,所以只有严格仔细地跟随必要步骤并加以耐心细致的调整,才会得到尽量好的声音品质。

由于具体情况有别且无法完全考虑到,所以请大家具体问题具体分析,笔者只尽量保证陈述的真实和贴切,而不对效仿操作的后果负责。

寻求解决众所周知,自从真正被运用到计算机上以来,音频技术的发展不断为我们创造着惊喜,从8bit到44.1KHz/16bit再到96KHz/24bit、从单声道到立体声再到多声道、从MIDI 到MP3再到APE和FLAC,无一不在刺激着我们对听觉享受的渴望和对声音品质的追求。

应该说随着“发烧级”声卡创新AWE64GOLD和帝盟MX200先后的横空出世,一群狂热的电脑音频发烧友开始形成,电脑也成了很多朋友的音乐欣赏中心。

耳机放大器及电路原理2

耳机放大器及电路原理2

■任保华图11OTL阴极输出胆耳放图12OTL电子管耳放电路图耳机放大器及其电路(下)图11是笔者制作的分体OTL阴极输出胆耳放的实物图,图12是它的电路图。

这台耳放的输入级采用了两只并联的孪生三极管,我们不妨称它为双管并联SRPP输入级。

SRPP电路的特点是频响宽、声音华丽,采用双管并联后降低了输出阻抗,提高了灵敏度,不要小看这个改动,它会给你带来比常规单管SRPP输入级更加优良的性能呢!C2、C3是旁路电容。

旁路电容使交流信号电流不流经V1的阴极电阻R1,于是没有交流信号电流的负反馈,这使输入级瞬态得到提升、频率响应更加平坦。

耳放的功率输出级是典型的阴极跟随器(cathode图14变压器输出胆耳放图13变压器输出胆耳放电路图专题follower),或称阴极输出器。

阴极输出器过去曾经有过一段为声频爱好者狂热追求的历史,在那个时期各种杂志一片赞赏美誉之辞,声称如果把这种电路应用于声频放大器输出级,那么放大器就不会有非线性失真,频率特性会变得异常平坦,扬声器的阻尼问题也可得到很好的解决等等。

一时间阴极输出器似乎成了高保真设备的规范模式了。

日月荏苒,白驹过隙,随着时光的流逝这种电路却不知不觉地被人们淡忘了,在主流的胆机功放中已经很难找到它的身影。

那么阴极输出功率放大器是不是已经失去了昔日的风采了呢?当然不是。

我们知道,阴极输出器的基本特征是:1)高的动态输入阻抗;2)低的输出阻抗;3)通带电压放大系数小于1。

阴极输出器具有这些性能是因为它是一个电压负反馈放大器,所有电压负反馈放大器的优点,如噪声的抑低、频率响应性能的改善,非线性失真的抑低等等,它都具备。

阴极输出功率放大器的致命弱点是它的功率灵敏度太低,要求的输入电压幅度太大,对于前级来说,向后级供给很大的输入电压就可引起很大的非线性失真。

从总体上来讲会得不偿失,另一方面它的输出功率太小,效率很低;高阻抗的优质扬声器的匮乏也是影响阴极输出功率放大器发展的瓶颈。

47耳放制作HIFI耳机放大器 PCB 电路图 及全套设计资料

47耳放制作HIFI耳机放大器 PCB 电路图 及全套设计资料

对于47耳放的完美改进制作高保真耳机放大器之前一直折腾功放听桌面音箱,半年前忽然打算用用耳机了,于是入了森海的HD595。

虽然50欧的阻抗不算高,但是要发挥出设备的实力耳放还是少不了的。

所以,决定自己动手做一个耳放。

这期间参考了大量关于耳放的资料,最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。

便动手做了起来。

一、放大部分47耳放是一位外国人设计的电路,电路如图。

因为电路中有较多以47为参数的元件所以称作47耳放。

传说中的47耳放结构其实是很简单的,第一级运放进行负反馈控制放大倍数进行比例放大,第二个运放进行电压跟随,降低放大器内阻,增加了输出电流,并做声音修饰。

两个运放输出经过两个47欧匀流电阻输出致耳机。

因为反馈取样点在47电阻之后,所以不用考虑电阻带来的损耗。

曾经在网上看过很多47耳放的PCB设计,虽然47耳放的电路十分简单,但是很多PCB却存在着或多或少的布线问题,有些抗干扰能力不是很强,甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。

所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。

于是,开工了。

首先线路图电路没有添加音量电位器,只做了放大部分。

这样一来功能比较独立,方便以后的各种组合。

47原设计使用的运放是OPA2132,这个运放是FET输入型的,所以内阻极高。

而且在低电压下可以正常工作,失调电压与失调电流极小,算是比较高档的运放了。

当然OPA2132的价格也是很高档的。

我作为0收入人士必然不能把这种高档传承下去,于是我选用了这年头满大街都是的NE5532。

NE5532虽然指标相对于OPA2132较差,但是工作于+-15V时音色总体来说还是比较讨人喜欢的。

单片5532耗电相对较大,两片并联就更不用说了,双15V下耗电可想而知。

这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。

由于5532失调电压较高而且又是NPN管输入的,如果使用原设计必然会引来较大的输出中点漂移,经过测试最大有30多MV。

47耳放制作HIFI耳机放大器-PCB-电路图-及全套设计资料(吐血推荐)

47耳放制作HIFI耳机放大器-PCB-电路图-及全套设计资料(吐血推荐)

对于47耳放的完美改进制作高保真耳机放大器之前一直折腾功放听桌面音箱,半年前忽然打算用用耳机了,于是入了森海的HD595。

虽然50欧的阻抗不算高,但是要发挥出设备的实力耳放还是少不了的。

所以,决定自己动手做一个耳放。

这期间参考了大量关于耳放的资料,最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。

便动手做了起来。

一、放大部分47耳放是一位外国人设计的电路,电路如图。

因为电路中有较多以47为参数的元件所以称作47耳放。

传说中的47耳放结构其实是很简单的,第一级运放进行负反馈控制放大倍数进行比例放大,第二个运放进行电压跟随,降低放大器内阻,增加了输出电流,并做声音修饰。

两个运放输出经过两个47欧匀流电阻输出致耳机。

因为反馈取样点在47电阻之后,所以不用考虑电阻带来的损耗。

曾经在网上看过很多47耳放的PCB设计,虽然47耳放的电路十分简单,但是很多PCB却存在着或多或少的布线问题,有些抗干扰能力不是很强,甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。

所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。

于是,开工了。

首先线路图电路没有添加音量电位器,只做了放大部分。

这样一来功能比较独立,方便以后的各种组合。

47原设计使用的运放是OPA2132,这个运放是FET输入型的,所以内阻极高。

而且在低电压下可以正常工作,失调电压与失调电流极小,算是比较高档的运放了。

当然OPA2132的价格也是很高档的。

我作为0收入人士必然不能把这种高档传承下去,于是我选用了这年头满大街都是的NE5532。

NE5532虽然指标相对于OPA2132较差,但是工作于+-15V时音色总体来说还是比较讨人喜欢的。

单片5532耗电相对较大,两片并联就更不用说了,双15V下耗电可想而知。

这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。

由于5532失调电压较高而且又是NPN管输入的,如果使用原设计必然会引来较大的输出中点漂移,经过测试最大有30多MV。

耳机功放电路图原理介绍

耳机功放电路图原理介绍

一.耳机功率放大器耳放耳机功率放大器,因为比较大的耳机阻抗很高,小的随身听是带不起来,推不动,就要耳放,有源的,接在音源和耳机中间。

耳放这个词也是很多烧友经常谈论的词汇,耳放是放耳机的箱子嘛?当然不是,耳放是耳机功率放大器的简称,链接在耳机与音源之间,起到发挥耳机实力作用。

在高端的耳机中分为两类,一种是高阻抗、低灵敏度的耳机,这类的耳机普通设备的耳机输出很难驱动。

还有一类的耳机采用的低阻抗、高灵敏度的设计,这样的耳机对于电流输出的稳定性要求很高。

针对这种情况,需要耳放来改善音源的耳机输出,来发挥耳机的效果。

从体积上来分,耳放可以分为台式耳放,这种耳放一般体积较大,适合在家庭中使用。

还有一种为便携耳放,体积小巧,可以和随身设备搭配。

从使用的主要元器件,也可以分为胆机(电子管)和石机(晶体管)两种,声音趋向各不相同。

在实际的使用中,根据自己的耳机耳塞添加合适的耳放设备,效果提升是十分明显的。

二.耳机功放电路图原理介绍(1). 图1为耳机控制功能工作示意图,当没有耳机插头接入插孔时,R1-R2分压电阻使提供到HP-IN管脚(16脚)的电压近似为50mV,驱动Amp1B和Amp2B处于工作状态,使HWD2163工作于桥式模式。

输出耦合电容隔离半供给直流电压,起到保护耳机的作用。

输入HP-IN管脚的电压为4V。

当HWD2163工作于桥式模式时,实质上负载两端的电压为0V。

因此甚至为理想状态下,难以引发放大器处于单终端输出的工作模式。

耳机接入耳机插孔使得耳机插孔与-OUTA分离并使R1上接HP管脚的电压至VDD。

这样耳机关断功能把Amp2A和Amp2B给关断且桥式连接的扬声器就不工作了,放大器便驱动输出耦合阻抗为R2和R3的耳机,当耳机阻抗为典型值32Ω时,输出耦合阻抗R2、R3对HWD2163输出驱动能力的影响可忽略不计。

图2也是耳机插孔的电性连接关系示意图,插孔为一组三线插头的设计,尖端和环分别为立体双声道的一个信号输出,然而最外端的环为地。

耳机放大器电路图

耳机放大器电路图

耳机放大器电路图发布时间:2010-1-8 16:00 发布者:我爱电路图阅读次数:194用头戴式耳机,尤其是小型耳机听音乐,总感到音乐味不够足,在低频段的效果更差。

因此用本机增强耳机的低频特性,并采用立体声反相合成的办法,加上内藏简易矩阵环绕声电路,能获得强劲的低音和在较宽的范围内展宽音域。

本机称为超级广场效果。

这种扣人心弦的力量,不亚于实况立体声。

电路原理本机电路大致可分为下面三部分:1.由电阻电容组成的低频增强电路。

2.利用功率放大器IC的反馈输入,组成立体声反相合成电路。

3.利用功率放大器IC,组成头戴耳机的驱动电路。

从输入端IC之间的电阻电容起到增强低频特性的作用,因为加有电位器,低频部分的增强量可在0--10倍之间连续可调。

立体声反相合成电路IC 2脚和8脚的直流耦合电容之后,由0.47UF和50K的电位器组成。

在此电路中,把立体声的广场效果成分中的高音部分左右分别反相后合成,起到增强效果的作用。

用东芝TA7376P推动头戴式耳机。

这种IC内藏两个通道,外接元件少,可在低电压下工作。

负载阻抗较低时,可重放出动人效果的低频声音。

电源若改用5#电池,用四只串联,电压为6V,可直接驱动高输出的扬声器。

若将三个200UF/10V的电容增加到1000UF左右,可获得更好的效果。

元件所有元件没有什么特殊的。

电阻均为1/8W。

0.1UF和0.47UF的电容用独石电容,其它的用电解电容。

电位器中,20K为双连电位器,50K用带开关电位器。

插头用立体声插头。

制作制作极其简单,即使是初学者,有一天的时间就足够了。

要留心IC的脚和电解电容的极性。

电位器的接线比较凌乱,不要搞错了。

若没有接线错误和焊接不良,一定会马到成功。

接入头戴式立体声耳机或普通耳机,装入电池,打开开关。

若两个旋钮配合得好,收听音乐可得到极其感人的效果,。

根据聆听的音乐和音源适当的调整,这就是本机的使用方法要点。

不用说,和小型音响,电视,CD相连会得到更佳的效果。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

耳机放大器保护电路原理图
基本功能:
1.开机延时接通耳机,按照我做的板子,在开机后大约延时3-5秒接通耳机,保护耳机不受开机电流冲击。

2.关机断电,由于电源部分的滤波电容选的比较小,关机后,几乎是同时断开耳机与放大器的连接,保护耳机不受关机的电流冲击。

3.输出直流电压异常保护,经过简单实验,当放大器输出端出现+1.5V的输出电压的时候,可以在1秒内断开连接,而放大器出现负电压输出的时候,则保护动作电压比较高。

工作原理:
原理比较简单,不再叙述了,从线路上分析,DW可以用电阻代替,这里用稳压管的作用就是可以使用比较小的延时电容而获得比较长的延时接通时间,而且在放大电路出现直流输出的时候切断动作也更加干脆,实验的结果确实也是如此。

三端稳压器的输入电容,是根据负载而定的,如果采用的是直流电阻很小的大功率继电器,因该用470UF以上的电容,由于本继电器的电阻比较大,实测为:1K左右,就是说本电路的消耗电流应该在20MA以下,实验中采用47UF的电容可以正常工作,电路中用100UF的电容是可行的,如果此电容过大,会使关机时不能即使切断负载与放大器的连接,对耳机造成冲击。

由于本电路的工作电流很小要是把三端稳压电路换成78M15或者78L15都是可以的。

整整3个小时的时间,终于把耳放的保护电路焊好了,由于元件不凑手,参数与上面的原理图有出入,可喜的是一次焊接成功,注意输入输出接线端子之间的小黑色长方体就是那个小日本的微型继电器,用来保护耳机是最合适的了,当然,你也可以采用大型的继电器,把她用做喇叭保护,PCB板子上已经按照双继电器的安装形式制作。

相关文档
最新文档
