直阻(直流电阻测试仪)
直流电阻测试仪用途及功能特点如何
直流电阻测试仪用途及功能特点如何一、直流电阻测试仪的用途：1.电力系统维护：直流电阻测试仪广泛应用于电力系统的维护工作中，如变压器、开关设备、继电器等的上下线检测、电器接触电阻测量、线圈电阻测量等。
2.轨道交通设备检修：直流电阻测试仪可用于轨道交通设备的检修和维护工作中，如轨道线路电气性能的测试、地铁车辆电气系统的测试等。
3.电子电器行业：在电子电器行业中，直流电阻测试仪可用于元器件的电阻测量、电路板的联通性测试等。
二、直流电阻测试仪的功能特点：1.精确度高：直流电阻测试仪采用先进的测量技术，具有很高的测量精确度，能够提供准确的测量结果，保证测试的可靠性。
2.范围广：直流电阻测试仪可以在较大的测量范围内进行测量，适用于不同电气设备的测量需求，具有很大的灵活性。
3.便携式设计：直流电阻测试仪一般具有小巧便携的设计，方便携带和操作，适用于现场测试和移动测试。
4.多功能操作：直流电阻测试仪通常具有多种功能操作，如数据存储、数据导出、报表生成、曲线显示等，方便用户对测量结果进行处理和分析。
5.人性化界面：直流电阻测试仪一般具有人性化的界面设计，操作简单，易于学习和使用，减少用户的操作困难和出错风险。
6.安全性能好：直流电阻测试仪具有良好的安全性能，能够有效保护测试人员的安全，防止因测试操作不当而造成的事故发生。
7.大屏幕显示：直流电阻测试仪通常具有大屏幕的显示器，能够清晰展示测试结果和相关信息，提高可视性和操作便利性。
8.数据处理功能：直流电阻测试仪通常可以将测试数据传输到电脑或存储设备中，便于后续数据的处理和管理。
综上所述，直流电阻测试仪是一种功能强大且广泛应用于电气设备维护和检修的仪器。
它具有精确度高、范围广、便携式设计、多功能操作、人性化界面、安全性能好、大屏幕显示和数据处理功能等特点，能够满足各种现场测试和移动测试的需求，为电气设备的正常运行和维护提供了重要工具。
直流电阻测试仪操作规程
直流电阻测试仪操作规程
《直流电阻测试仪操作规程》
一、设备准备
1. 确保直流电阻测试仪处于正常工作状态，检查仪器外观、显示屏和连接线是否完好。
2. 确保测试仪的电源线正确接入并接通电源，检查电源指示灯是否亮起。
二、样品准备
1. 确保样品处于放置平稳且无外部干扰的环境下，准备测试夹具并将样品固定于夹具上。
2. 清洁样品表面，确保测试接触点干净无杂质。
三、测试操作
1. 打开直流电阻测试仪电源开关，待仪器启动完成后进入测试界面。
2. 设置测试参数，包括电流大小、测试时间等参数，确保测试参数符合样品要求。
3. 用测试夹具连接测试仪与样品，确保连接牢固且无杂质。
4. 按下测试按钮，开始测试过程。
在测试过程中要保持样品不受外部振动影响，以确保测试结果准确。
四、测试结束
1. 测试完成后，关闭测试仪电源开关，断开连接线，并拔掉电源线。
2. 清洁测试夹具和仪器表面，并将设备放置在指定位置。
五、安全注意事项
1. 操作人员应穿戴静电防护设备，避免因静电造成的影响。
2. 操作人员应严格按照操作规程进行操作，禁止在未经培训的情况下操作测试仪。
3. 在测试过程中，要注意保持周围环境安静，避免外部振动影响测试结果。
通过严格按照《直流电阻测试仪操作规程》进行操作，可以保证测试结果的准确性和可靠性，同时能保障测试人员和设备的安全。
华天电力 HTZZ-40A 直流电阻快速测试仪 使用说明书
声明©2013武汉市华天电力自动化有限责任公司版权所有，保留所有权利。
本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
可随时查阅我公司官网：除非有特殊约定，本说明书仅作为使用指导，本说明书中所有陈述、信息等均不构成任何形式的担保。
服务承诺感谢您使用本公司的产品HTZZ-40A直流电阻快速测试仪。
在初次使用该仪器前，请您详细阅读使用说明书，将可帮助您正确使用该仪器。
我们深信优质、系统、全面、快捷的服务是事业发展的基础。
经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业第一生命"的服务理念。
立足现代电测高科技，以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的知名电测品牌企业。
坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售后服务！清单导读本说明书装箱清单是标准配置，如有差异请核对供销合同，武汉市华天电力自动化有限责任公司保留修改的权利。
注：详细清单见本说明书最后一页“装箱清单”。
为了避免可能发生的危险，请阅读下列安全注意事项。
本产品只可使用我公司产品专用并且符合本产品规格配套要求的附件。
防止电击和火灾及人身伤害！只有经过专业培训的人员才能操作此仪器/仪表。
为了防止火灾或电击危险，在使用本产品进行试验之前，请务必详细阅读本产品使用说明书，按照产品额定值和标识及满足要求的试验环境进行试验。
使用产品配套的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
产品输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，务必注意人身安全！试验前，为了防止电击，接地导体必须与真实的接地线相连，确保正确接地。
SB2230型直流电阻测试仪操作规程
SB2230型直流电阻测试仪操作规程1. 引言本文档旨在提供SB2230型直流电阻测试仪的操作规程，确保测试的准确性和仪器的安全使用。
2. 目的本操作规程用于指导用户正确、安全地操作SB2230型直流电阻测试仪，以获得精确的电阻测量结果。
3. 适用范围本规程适用于所有使用SB2230型直流电阻测试仪的技术人员和操作人员。
4. 术语和定义4.1 直流电阻测试仪指用于测量电阻值的电子设备，通常用于检测电缆、电机、变压器等设备的电阻。
4.2 校准指对测试仪器进行调整，以确保其测量结果的准确性。
4.3 接地指将测试仪器或被测设备与大地连接，以确保安全。
5. 仪器概述5.1 仪器组成介绍SB2230型直流电阻测试仪的各个组成部分，包括显示屏、按键、测试端口等。
5.2 技术参数列出仪器的主要技术参数，如测量范围、精度、电源要求等。
6. 操作前准备6.1 检查仪器确保仪器无明显损坏，所有连接端口无腐蚀或灰尘。
6.2 校准仪器根据制造商的指导，对仪器进行必要的校准。
6.3 接地确保仪器和被测设备都已正确接地。
6.4 阅读说明书操作前仔细阅读并理解仪器的使用说明书。
7. 操作步骤7.1 开机描述开机的具体步骤，包括按下电源键等。
7.2 设置参数根据被测电阻的预期值，设置仪器的测量范围和分辨率。
7.3 连接被测设备详细说明如何安全地连接被测设备到测试仪。
7.4 开始测量按下测量键，开始测量电阻值。
7.5 读取结果测量完成后，如何读取和记录测量结果。
7.6 结束测量测量结束后，如何正确地断开被测设备和关闭仪器。
8. 安全注意事项8.1 操作安全强调在操作过程中应遵守的安全规范。
8.2 仪器维护定期对仪器进行检查和维护，确保其良好运行。
8.3 故障处理遇到故障时，如何安全地停止操作并寻求专业帮助。
9. 维护和校准9.1 日常维护介绍仪器的日常清洁和维护方法。
9.2 定期校准说明仪器的校准周期和校准方法。
9.3 故障排除提供常见故障的诊断和排除方法。
KRI9310直流电阻测试仪
KRI9310直流电阻测试仪操作手册保定市金源科技有限公司厂商声明本公司向最初该仪器的购买者承诺：自购买之日起18月内在正常使用的情况下出现质量问题给予免费保修（电池保修3个月）。
本公司不承担在非正常的条件下或不规范使用本仪器造成的设备和人员损伤的责任。
要获得本公司的服务，请您与本公司的服务中心联系（或将产品连同有关产生问题的说明、邮资一起寄到服务中心）。
本公司不承担在邮递过程中的损坏责任。
在保修期内且正常使用的情况下，出现质量问题，本公司将免费维修、更换、退款。
然而，如果本公司检测出损坏是由于误操作、更换、事故或不正常的条件下使用或操作而引起的，本公司将收取适当的维修费用，并将修好的产品返还给您。
运回产品维修仪器需经过统一包装“邮递”到本公司。
最好将仪器装入出厂纸板箱里以便运输。
如果没有可用的纸板箱，请使用合适且牢固的替代品进行包装，但要保证替代品的减震效果！防止因为运输过程中的震动而使仪器损坏。
目录一、概述 (4)二、安全措施 (4)三、性能特点 (4)四、技术规格 (5)五、仪器布局 (6)六、操作说明 (7)七、警示信息 (12)八、电池维护 (12)九、注意事项 (13)十、养护与维护 (13)十一、产品成套性 (14)十二、使用本说明书注意 (14)一、概述KRI9310是业界首款工具化的直流电阻测试仪；是采用多项专利技术研发的一款全自动、数字化的便携式测量仪表。
本仪器不仅适用于配电变压器、互感器、电抗器、电磁操作机构等感性试品，还适用于线材、开关触点、继电器触点等阻性试品的测量。
干式变压器、非晶合金变压器，由于低压线圈采用铜箔绕制，电阻值极低，对此本仪器将电流提升至10A，解决了低值电阻测量的难题。
同时针对互感器等高阻值试品，本仪器还将量程扩展至20kΩ。
本仪器内置可充电锂离子电池供电，采用先进的电源管理技术，一次充电可对上百台变压器进行测量。
二、安全措施1、使用本仪器前一定要认真阅读本手册。

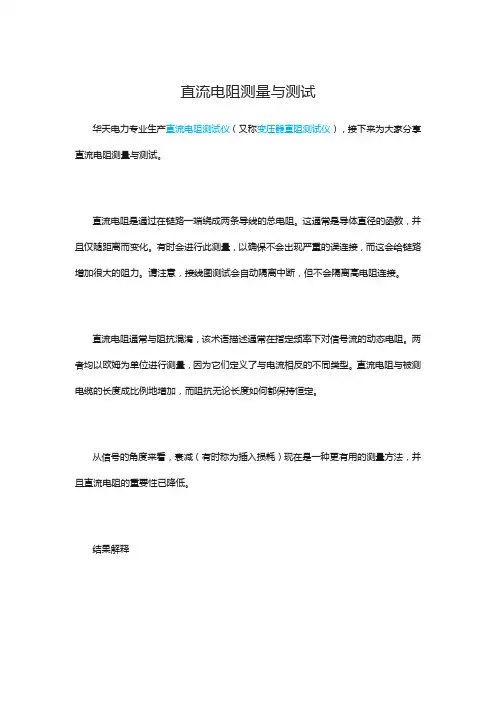

直流电阻测量与测试
直流电阻测量与测试华天电力专业生产直流电阻测试仪（又称变压器直阻测试仪），接下来为大家分享直流电阻测量与测试。
直流电阻是通过在链路一端绕成两条导线的总电阻。
这通常是导体直径的函数，并且仅随距离而变化。
有时会进行此测量，以确保不会出现严重的误连接，而这会给链路增加很大的阻力。
请注意，接线图测试会自动隔离中断，但不会隔离高电阻连接。
直流电阻通常与阻抗混淆，该术语描述通常在指定频率下对信号流的动态电阻。
两者均以欧姆为单位进行测量，因为它们定义了与电流相反的不同类型。
直流电阻与被测电缆的长度成比例地增加，而阻抗无论长度如何都保持恒定。
从信号的角度来看，衰减（有时称为插入损耗）现在是一种更有用的测量方法，并且直流电阻的重要性已降低。
结果解释线对之间的回路电阻变化通常可以快速指示电缆问题。
在短路的环回测试环境中，期望值只是给定长度的期望值总和的两倍。
对于任何高级现场测试人员来说，这都是一个简单的测试。
由于线对之间的扭曲率不同，因此每个线对组合的值都将不同。
综观以上结果，我们可以得出结论，1,2对具有最紧密的捻度，而7,8对具有最小的捻度。
这是正常现象，这是可以预期的。
故障排除建议如果出现意外的高直流电阻，请将故障对与电缆中的其他对进行比较。
这将确定问题是特定于一对故障电缆还是由于影响整个电缆的问题。
如果一对有故障，请检查终端连接点，以检查连接是否不良或氧化。
如果所有四对线都具有意外的高直流电阻，请检查您的假设。
您是否允许加倍的阻力以包括环回？电阻假设对所用电线规格是否正确？26英尺每英尺的电阻比24英尺高。
链接中是否有不寻常的跳线，可能会产生高电阻？寻找任何异常的地方，尤其是如果相邻的电缆看起来正常的话。
/235/index10.html。
直流电阻测试仪的操作方式
直流电阻测试仪的操作方式电力工作者在对电力设备进行相应的检修的进程中，有时候需要对设备的直流电阻值进行相应的测试，以得出数据进而判定设备的利用情形，这时就可能需要用到直流电阻测试仪了，直流电阻测试仪本身也是大电感设备直流电阻的理想仪器，因此本文就简单介绍使直流电阻测试仪的操作方式。
一、进行接线工作I+U+U-I-图3U+、I+为一套接线夹子，U－、I－为另一套接线夹子，接线时必需将U+夹在I+的内侧，U－夹在I－的内侧。
线径大的为电流，线径小的为电压。
二、开始测试打开电源，进入下面的显示：通过面板上的键盘选择“电阻测试”选项，点击确信键,进入档位选择菜单，进入下面的显示：用户依照需要选择不同的档位，点击确信键,进入档位选择菜单，进入下面的显示：在充电的刹时，蜂鸣器会叫（在加速充电速度，减小反电动势）。
若是量程选的较大，会显示:若是量程选的较小，会显示:选择适合，那么显示（小于10Ω的为例）：点击确认键，进入下面的显示：显现下面显示：点击退出键返回“直流电阻测试仪电阻选择菜单”按↑键继续测试表示不断开变压器绕组继续测试（能够转动有载开关，10KV配变属无励磁开关）通过面板上的键盘选择“数据治理”选项，点击确信键,进入下面的显示：用户依照自己的需要，选择不同的数据。
选择数据查询”选项，那么会显现所有存储的数据，带有时刻日期和阻值。
点击用户治理，那么会显现下面的界面：点击仪器校验，显现下面显示：清空数据寄放器，界面和仪器校验一样，需要输入密码。
点击“时刻设置”选项，显现下面显示：点击：“退出”键，返回到：“直流电阻测试仪”界面，测试终止。
本文要紧以湖北仪天成电力设备生产的YTC316-10型直流电阻测试仪来进行操作讲解，事实上各厂家出厂的直阻仪操作方式都大同小异，可是电力工作者在实际的工作中，也需要先熟读相应的操作说明，同时必需进行接地工作，以防平安事故的发生。
直流电阻测试仪用途及功能特点如何
直流电阻测试仪用途及功能特点如何一、直流电阻测试仪的用途直流电阻测试仪（DC Resistance Tester）是一种用于测试电线、电缆、电机、发电机、变压器等电气设备内部电阻的专用仪器。
其主要作用是测量设备内部的电阻值，以此来判断设备是否正常运行，是否需要修理或更换部件等。
直流电阻测试仪是利用欧姆定律来进行测试的。
欧姆定律是电学中最基本的定律之一，它表明电阻和电流的比例关系。
根据欧姆定律，电阻是电压与电流的比例值，即 R=V/I。
当电流通过某一设备时，我们可以通过测试电阻值来判断设备的内部电路是否符合要求。
直流电阻测试仪的用途非常广泛，尤其在电力行业和工业领域中得到了广泛应用。
例如，在电力行业中，直流电阻测试仪可以用于测量变电站、发电机组、电缆等设备的内部电阻值。
在工业领域中，直流电阻测试仪可以用于检测风电设备、电机、发电机等设备的内部电阻值。
二、直流电阻测试仪的功能特点1. 高精度测试直流电阻测试仪具备高精度测试的功能特点。
对于电子元器件、电器设备等，其内部电阻值相对比较小，需要测试精度高、测量范围广的测试仪器。
直流电阻测试仪能够在高精度范围内准确测量电气设备的内部电阻值，能够精确评估电气设备的运行状态。
2. 显示直观直流电阻测试仪使用LCD液晶屏幕显示测试结果，能够直观地显示测试结果数据。
其显示方式简单、直观，操作简单方便，深受用户的欢迎。
此外，直流电阻测试仪还可以将测试数据通过USB接口传输到电脑中，方便用户进行数据的下载、存储和分析。
3. 防守护措施直流电阻测试仪具有防护措施的功能特点。
该测试仪采用了多项安全防护措施，保证测试人员的安全。
例如，在测试过程中，若电流过大或者测试温度过高，测试仪会自动进行保护，保证测试人员的安全。
4. 多种测试模式直流电阻测试仪还具有多种测试模式的功能特点。
该测试仪可以设置多种测试模式，包括手动模式、自动模式、比较模式等多种测试模式。
测试人员可以根据不同的测试需求进行选择，对测试效果进行优化。
直流电阻测试仪参数
FS系列直流电阻测试仪一、产品简介：变压器绕组直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。
在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。
为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，开发了FS系列直流电阻快速测试仪。
它采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。
是测量变压器绕组以及大功率电感设备直流电阻的理想设备，同时可兼做接地线的直流电阻值。
本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求二、安全措施1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、测试完毕后一定要使仪器复位后关闭电源再拆除测试线。
7、测试过程中，禁止移动测试夹和供电线路。
三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，测量范围宽。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、响应速度快，仪器测量数据稳定，仪器测试过程中自动刷新数据。
6、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
7、仪器内部带有不掉电时钟。
8、仪器内部具有不掉电存储器，可永久保存数据。
四、技术参数：＊供电电源电压：AC220V±10% 频率：50±0.5Hz＊准确度 0.2%±2字（25±2℃）分辨率:1μΩ＊使用环境温度:0~40℃相对湿度：≤80%FS系列直流电阻测试仪其他参数如下表：。
直流电阻测试仪排名
FS系列变压器直流电阻测试仪一、产品简介：FS系列直流电阻测试仪是一种高精度宽量程、采用高性能微处理器控制的电阻测试仪。
可以测试1μΩ～3MΩ的电阻，最大显示30,000数。
最高测试速度60次/秒，测试速度在15次/秒下，依然可以保证0.05%的准确度，并且读数跳动可控制在3字以下。
独有的三种电流测试模式（大电流、小电流、脉冲测试模式）和标配的温度补偿功能可以适应不同要求的测试。
适用于变压器及电感线圈铜阻、继电器接触电阻、开关、接插件接触电阻、导线电阻、元件焊点接触电阻、印制板线条及焊孔电阻、金属探伤等。
本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求二、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。
2、采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。
6、采用立式机箱结构，便于现场使用。
7、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
可不间断数小时工作。
8、点阵式液晶，中文菜单，打印输出。
三、技术参数：＊供电电源电压：AC220V±10% 频率：50±0.5Hz＊准确度 0.2%±2字（25±2℃）分辨率:1μΩ＊使用环境温度:0~40℃相对湿度：≤80%FS系列直流电阻测试仪其他参数如下表：四、安全措施1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
直流电阻测试仪原理
直流电阻测试仪原理直流电阻测试仪是一种用来测试电路中元件电阻值的仪器，它可以帮助工程师和技术人员快速准确地检测电路中的电阻值，从而保证电路的正常运行。
直流电阻测试仪的原理是基于欧姆定律和电压、电流的关系，通过施加一定的电压，测量电路中的电流，从而计算出电路中元件的电阻值。
在进行直流电阻测试时，需要注意以下几点原理：1. 欧姆定律。
欧姆定律是电阻测试的基础原理，它规定了电阻值与电压、电流之间的关系。
根据欧姆定律，电路中的电阻值等于电压与电流的比值，即R=V/I，其中R为电阻值，V为电压，I为电流。
因此，通过测量电路中的电压和电流，可以计算出电路中的电阻值。
2. 施加恒定电压。
在进行直流电阻测试时，需要施加一个恒定的电压源，通常使用直流电源来提供稳定的电压。
这样可以确保测试过程中电路中的电压不会发生变化，从而保证测试结果的准确性。
3. 测量电流。
在施加恒定电压后，需要测量电路中的电流。
可以使用电流表或万用表来测量电路中的电流值，然后根据欧姆定律计算出电路中的电阻值。
4. 精准测量。
为了确保测试结果的准确性，直流电阻测试仪需要具有高精度的测量功能。
通常采用数字式电阻测试仪，可以实现高精度的电阻测量，提高测试结果的可靠性。
5. 自动校准。
一些先进的直流电阻测试仪还具有自动校准功能，可以定期对仪器进行校准，确保测试结果的准确性和稳定性。
总结。
直流电阻测试仪通过施加恒定电压，测量电路中的电流，从而计算出电路中元件的电阻值。
在测试过程中，需要注意欧姆定律的原理，施加恒定电压，测量电流，并确保测试仪器具有高精度和自动校准功能，以保证测试结果的准确性和可靠性。
直流电阻测试仪的原理简单易懂，是电路测试中不可或缺的重要工具。
直流电阻测试仪原理
/直流电阻测试仪原理直流电阻测试仪是变压器在交接，大修和改变其分接开关后必不可少的试验项目。
当然其也可以测试互感器等线圈的电阻。
直流电阻测试仪和万用表等其他仪器仪表一样，都是测量电阻的仪器。
而无论是直流电阻还是绝缘电阻，其理论基础都是欧姆定律，他们区别只是测量的电阻大小不同。
虽然这些测量电阻的仪器的理论基础是一致的，但是我们为什么就不能用万用表来测量变压器等电气设备的直流电阻，下面我们就来谈谈直流电阻测试仪原理，看看直流电阻测试仪的优点。
直流电阻测试仪原理（如下图）是采用的典型的四线测量法，这区别于万用表的双线法。
四线法的优点就是可以消除线阻干扰，提高测量精度。
而且现代工艺和技术下的直流电阻测试仪，采用的是先进的程控恒流源，其可以给外部负载施加一个恒定的高精度电流。
提高了仪器获得的数据精确度，提高最后实际电阻的精度。
而这些都是非直流电阻测试仪所不具备的，而不采用恒流源的电阻测量仪器，会因为负载的增加，其最后仪器所获得的电流等数据会有一定的误差，这些误差会影响到最终的测试结果。
而且直流电阻测试仪采用的相对大电流（一般从几安培到几十安培），使得其对大型变压器等负载进行充电时能保持一个相对稳定的数据，提高了抗感和抗干扰能力，这些都是影响到测量精度的因素。
/由于直流电阻测试仪的这些优点，使得直流电阻测试仪提高了测量变压器等试品的测量速度，也逐步已经替代了原始的单双臂电桥。
当然也由于直流电阻测试仪采用的都是精密的电子元器件，造成其在测量感性试品时，必须要先进行充分的放电之后才能进行拆线，否则可能造成反馈回的大电流冲击而烧坏仪器。
其在使用的恶劣因素上可能不如单双臂电桥等传统仪器，但是不可否认现在科技的进步正在改变我们的生产和生活方式。
直流电阻测试仪GSZR-10
直流电阻测试仪GSZR-10使用说明书上海徐吉电气有限公司目录概述 (2)安全措施 (2)性能特点及技术指标 (2)系统介绍 (3)测试与操作方法 (3)注意事项 (5)常见问题及解决方法 (6)仪器成套性 (6)售后服务 (6)一、概述绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行。
本公司开发生产的系列变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。
极大的方便了工作人员的使用。
二、安全措施1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、测试完毕后先关闭电源，再拆除测试线。
7、测量无载调压变压器，一定要等放电指示停止后，切换档位。
8、在测试过程中，禁止移动测试夹和供电线路。
三、性能特点及技术指标1.输出电流及量程：输出电流：0-10A,量程100μΩ-50KΩ。
电流量程电流量程10A 500μΩ-2Ω100mA 1Ω-200Ω5A 2mΩ-4Ω10mA 20Ω-2KΩ1A 100mΩ-20Ω1mA 500Ω-50KΩ注：超出以上量程请用自动测试功能。
2.测试精度: 0.2% 最高分辨度： 0.1μΩ。
3.仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。
4.具有大容量存储功能，可存储2000条测试记录，5.工作电源： AC220V±10﹪6.工作温度：﹣10℃～40℃。
7. 工作湿度：环境湿度＜80%RH 。
8.仪器重量：3㎏。
四、系统介绍1. AC220 电源插座，自带开关及保险仓2. 接地柱： 地线接线端子3. I+ I-：输出电流端子4. V+ V-：采样电压端子5.“▲”、“▼”、“ ”、“ ”选择按键，“ ”复用“保存”功能。
直阻仪的操作使用
直阻仪的操作使用直阻仪是一种用于测量电路中直流电阻的仪器。
在电子、电气等领域中广泛应用。
本文将介绍直阻仪的操作使用步骤及需要注意的事项。
一、操作步骤1.将直阻仪放置在平稳的台面上，避免受到外部震动影响。
2.将被测电路与直阻仪进行连接，连接好后通过电流调节旋钮选择适当的电流值，通常建议电流不超过1A。
3.根据被测电路的特点，选择合适的电压范围和测量档位。
通常建议初始电压范围设置为最大值，然后再根据实际测量情况逐渐缩小范围，以保证测量精度。
4.选择直流电压测量档位，然后通过电压调节旋钮将电压值调至所需范围内，并记录下来。
5.打开测量开关，开始进行测量。
注意观察直阻仪显示屏幕上的数值，并记录下来。
6.测量结束后，关闭测量开关，将电压调节旋钮归零，然后将电路与直阻仪进行拆除。
7.仔细清理直阻仪，确保测量精度不受到污染等因素的影响，然后将其放回原作者。
二、注意事项1.可靠的外接电源：直阻仪需要可靠的外接电源来保证其稳定性和测量精度。
因此，在进行测量之前，确保外接电源的正常工作状态是至关重要的。
2.防止短路：操作时，应注意防止电路出现短路的情况，以免对电路和设备造成损坏。
3.测量范围：根据被测电路的特点，选择合适的电压范围和测量档位。
如果测量范围过大或测量档位不当，可能会导致电路元件烧毁或直阻仪受损。
4.精度：直阻仪的测量精度是非常重要的，因此在测量过程中应注意防止污染、震动和其他干扰因素的影响。
5.安全：在操作过程中，务必注意自身安全和周围人员安全。
避免电击和其他意外事故的发生。
三、维护保养1.定期清洗：为了保持测量精度和仪器的寿命，应定期对直阻仪进行清洗和维护。
特别是在测量环境比较恶劣的情况下，应更加注意清洗和保养。
2.防潮处理：避免直阻仪受潮，应将其放置在通风干燥、湿度适宜的环境中。
3.定期检修和校准：为了保证测量精度，应定期对直阻仪进行检修和校准。
尤其是在经常使用或高精度测量的环境中，更应该保证直阻仪的准确性和可靠性。
变压器直流电阻测试仪使用方法
变压器直流电阻测试仪使用方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]变压器直流电阻测试仪使用方法1. 测量前的准备：首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。
接线方法如下图打开电源开关，显示屏显示如下界面直阻仪提供了几种不同的测量电流，您可以根据需要按“▲”和“▼”键进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态（详细的技术参数请参见技术指标一节）。
“查看”键用于查看和打印已经存储的测量数据。
（详见“数据的查看和处理”）。
选择好测量方式和测量电流后，按“测量”键开始整个测量过程。
2. 开始测量：直阻仪在按下“测量”键后开始对被测绕组充电，并显示如下界面显示器中部显示区将出现一个充电进度条，进度条上部为当前的电流值，一般在测量大电感负载时，电流达到稳定需要一定时间，电流值由零向额定值上升。
当电流达到额定值后，充电结束，直阻仪开始对数据进行采样计算。
显示器提示“正在测量，请稍侯”，计算完毕后，所测电阻值将显示在显示屏上。
待数据稳定后，即可以按“存储”键存储或按“打印”键打印数据。
3.结束测量：测量完毕后，按“退出”键退出测量，此时如果是电感性负载，直阻仪将自动开始对绕组放电，显示器提示“正在放电，请稍候”，并发出蜂鸣音提示，放电指示消失后，即可拆除测量接线，测试下一绕组。
六、数据的查看和处理1.查看数据：在初始界面下按“查看”键将进入数据查看界面，如下图在状态栏的上部显示的是当前数据的总序号和已存储数据的总量，您可以通过“▲”和“▼”键依次查看存储的所有数据。
2.打印数据：如果您想打印存储的数据，可以按“打印”键进入打印界面，如下图打印之前您需要设置需打印数据的起始序号和结束序号，使用“”键在序号的各位之间切换，使用“”键改变各位的数字大小，设置完成后按“确定”键确认。
直流电阻测试仪的四种使用方法
直流电阻测试仪的四种使用方法
1.电源 直流电阻测试仪为测试提供的电源的两种：AC220V/DC12V。
在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。
(1)直流电阻测试仪交流电源测试：
接上交流AC220V电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下启停键，即可进行测试。
测试完毕，关闭总电源开关(AC220V)，相应的指示灯灭，放电后，再转换测试夹，进行再次测试。
(2)充电：
接上交流AC220V电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。
仪器在使用交流电源测试,同时也在对机内电池进行充电。
(仪
器设计了充电保护电路，不会有过充现象产生)。
(3)直流电源测试：
闭合总电源开关(DC12V)，相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下启停键，即可进行测试。
测试完毕，关闭总电源开关(DC12V)，相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。
2.测试线的联接方法：
将仪器的I+、V+、V-、I-端子与被试品联接好。
这种联接法，可消除
A、B、C、D处的接触电阻，以及联线电阻对测量的影响。
测量的值即为
B、C、之间的电阻Rx(注意：B、C之间不要反向)。
在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。
3.放电：。
优利德 UT3513 UT3516 直流电阻测试仪说明书
直流电阻测试仪说明书UT3513/UT3516前言感谢您购置优利德单通道可编程直流电源，为了确保正确使用本仪器，在操作仪器之前请仔细阅读手册，特别是有关“安全信息”部分。
如已阅读完手册，建议您将此手册妥善保管，以便在将来使用过程中进行查阅。
版权信息UNI-T优利德科技（中国）股份有限公司版权所有。
UNI-T产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。
本公司保留更改产品规格和价格的权利。
UNI-T保留所有权利。
许可软件产品由UNI-T及其子公司或提供商所有，受国家版权法及国际条约规定的保护。
本文中的信息将取代所有以前出版的资料中的信息。
UNI-T 是优利德科技（中国）股份有限公司[Uni-Trend Technology(China) Co.,Ltd]的注册商标。
保修服务仪器自购买之日起保修期壹年，在保修期内由于使用者操作不当而损坏仪器的，维修费及由于维修所引起的费用由用户承担，仪器由本公司负责终身维修。
如果原购买者自购该产品之日一年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起一年内。
电源线及其他附件和保险丝等不受此保证的保护。
如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。
UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。
所有更换的部件、模块和产品将成为UNI-T的财产。
以下提到的“客户”是指据声明本保证所规定权利的个人或实体。
为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。
客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。
如果产品要运到UNI-T维修中心所在国范围的地点，UNI-T应支付向客户送返产品的费用。
直流电阻
HS310S直流电阻测试仪一、前言HS310S变压器直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。
仪器采用了先进的开关电源技术，由彩屏液晶显示测量结果，克服了其它同类产品显示值在阳光下不便读数的缺点。
本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。
交、直流两用，便于现场及野外测试。
二、性能特点1. 仪器采用两种供电模式：①市电AC220V电源供电；②仪器内部锂电池供电，解决了现场因无电源而无法测试的难题；2. 测试过程由微机控制，自动完成自校、稳流判断、数据处理、阻值显示；3. 具有测试范围宽：500.0μΩ～10kΩ，精度高：0.2级，分辨率0.1μΩ；4. 具有完善的反电势保护功能；5. 具有充电和电量显示等功能，采用大容量锂电池,满足现场试验需求；6. 测量速度快、测量数据准确稳定；7. 具有操作简便、精度高、抗干扰、防震、携带方便等特点；8. 具有温度换算功能。
输入温度后测试即可显示转换后的温度值。
9. 适用于110KV及以下电压等级变压器的直流电阻快速测量。
10. 自动关机功能，防止仪器在运输或其他方面造成开机损毁电池。
三、技术指标1. 稳流电流：10A、2A、1A、100mA、10mA、1mA 、自动2. 测程： 1mA： 100 Ω ～ 10KΩ10mA： 10 Ω ～ 500Ω100mA：1 Ω ～ 50Ω1A： 100m Ω ～ 5Ω2A： 20 m Ω～ 2.5Ω10A： 500μΩ～ 500mΩ3. 分辨率：0.1μΩ4. 准确度：±（0.2%读数+2字）5. 环境温度：－10～50℃6. 环境湿度：≤85℅RH7. 工作电源：DC16V（内置电池）8. 外型尺寸：220mm×190mm×80mm9. 重量：2 kg直阻问题集1．什么是直流电阻答：直流电阻是指在变压器中通以直流电并达到磁饱和，彻底消除了电感影响后所测得的电阻值，它包括线圈电阻和接头、引线电阻2．测量直流电阻的目的和意义答：检查绕组内部导线和引线的焊接质量；并联支路连接是否正确，有无层匝间短路或内部断线；电压分接开关、引线与套管的接触是否良好；各项绕组的电阻是否平衡等3．测量直流电阻所依据的规程是什么，其具体的规定和要求是什么？答：《电力设备预防性试验规程》，规程规定：1、1600千伏安以上的变压器，各项绕组电阻，相互间的差别不应大于三相平均值的2%；无中性点引出时的线间差别应不大于三相平均值的1%。
变压器直流电阻测试仪测试方法
变压器直流电阻测试仪测试方法变压器直流电阻测试仪是一种用于测量电气设备中的直流电阻的仪器。
直流电阻测试对于变压器的运行和维护非常关键，因为直流电阻是变压器的一个重要参数，可以反映出变压器绕组的等值电阻和连接器的接触质量。
下面是变压器直流电阻测试仪的测试方法：步骤一：仪器准备1.确保仪器的电源正常，并连接测试夹具和测试仪器的电缆。
2.根据变压器的额定电压选择适当的测试电压，并将其设置在测试仪器上。
3.检查测试夹具和电缆的连接是否稳固，确保不会出现松动或接触不良的情况。
步骤二：连接测试夹具1.将测试夹具的电缆分别连接到变压器的高压绕组和低压绕组。
2.确保测试夹具的接触尖端与绕组接触良好，可以通过清洁绕组表面来提高接触质量。
步骤三：开始测试1.打开变压器直流电阻测试仪的电源，并进行零点校准。
2.将仪器上的测试电压调整到设定值，并选择测试模式为自动或手动。
3.按下测试按钮，仪器将开始测试并测量电阻值。
4.等待测试结果稳定后，记录下测试得到的电阻值。
步骤四：测试结束和数据处理1.关闭变压器直流电阻测试仪的电源，并断开与测试夹具的连接。
2.将测试结果记录在测试报告中，并标明测试日期和测试人员。
3.根据变压器的额定电压和其他参考值，判断测试结果是否正常。
4.如果测试结果偏离正常范围，需要进一步检查变压器的连接器是否变形、损坏或接触不良，并采取相应的维修措施。
注意事项：1.在进行直流电阻测试时，应注意安全防护，确保测试仪器和测试夹具与变压器的其他电气设备保持良好的绝缘和接地。
2.在测试过程中要避免其他电气设备的干扰，以确保测试结果的准确性。
3.定期校验和维护变压器直流电阻测试仪，确保其性能和准确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直阻（直流电阻测试仪）
武汉世纪华胜科技有限公司
FS-5A智能直流电阻测试仪
一、概述
变压器绕组直流电阻的测量是变压器试验中一个重要的试验项目。
它可以检查出绕组内部导线的焊接质量，引线与绕线的焊接质量，绕线所用导线的规格是否符合设计要求，分接开关、引线与套管等载流体的接触是否良好，三相电阻是否平衡等。
然而变压器绕组呈感性，特别是大容量的变压器电感很大，由传统的直流电阻测量方法存在测量数据不稳定、测试时间长、操作复杂和安全性不高的缺点。
根据不同类型变压器，华胜公司自主开发了充电电流从1～60安培FS系列产品，能满足我国现阶段所有类型变压器的直流电阻测量，符合国家新颁布电力行业标准《直流电阻测试仪通用技术条件DL/T 845.3-2004》要求。
二、产品特点
FS-5A智能直流电阻测量仪是直流双臂电桥和单臂电桥的换代产品，具有测量速度快，稳定性好精度高，数字显示直观，抗干扰性强等优点，是测量各种电阻尤其是大电感设备直流电阻的理想仪器。
由于产品是利用高准确度、高稳定度的直流恒定电流通过被测电阻，并用四位半DVM测量被测电阻两端电压的方法来确定电阻值的。
因此，在测量大电感设备的直电
阻时能快速建立测量电流，使测试时间大大缩短。
这种测量方法是目前国内外测量电力变压绕组等大电感设备直流电阻速度最快的一种方法，仪器达到了国际水平。
★特别提示：
试验现场必须具有良好的安全接地装置，使用产品时必须接好安全地线，以免危及测试设备和人身安全。
三、工作原理
本产品的电路工作原理框图如图1所示：
图1
图1中16V稳压源是高精度低纹波电源，可提供5A的电流输出。
稳流源输出的电流受其分挡切换控制电路的控制。
当测量选择不同挡位时，输出不同的稳定电流。
20m Ω和200mΩ挡相应的电流值为5A，2Ω挡相应的电流值为1A；20Ω挡为0.1A；200Ω挡为0.01A；2kΩ读数x 10挡为0.1mA。
当恒流电流通过被测电阻时在被测电阻上产生稳定的电压信号，该信号经信号处理电路后由四位半数字表直接显示电阻值。
当测量大电感的直流电阻时，测试结束后，电感上储存一定的电荷，按下“放电按键”，电感两端随即并接560Ω大功率电阻，使电感快速放电（约10秒钟），放电后才能拆除测试接线。
四、技术参数
1、使用环境条件
工作电源： AC：220V ±10% 50Hz ±1% 环境温度： 0～40℃
相对湿度： <90%RH
2、测量范围：1μΩ～20KΩ共六挡
20mΩ挡：0～19.999mΩ
200mΩ挡：0～199.99mΩ
2Ω挡：0～1.9999Ω
20Ω挡：0～19.999Ω
200Ω挡：0～199.99Ω
2kΩ读数x 10挡：0～19999Ω
3、测试仪器工作电流：
20mΩ～200mΩ：5A
2Ω挡：1A
20Ω挡：0.1A
200Ω挡：0.01A
2kΩ读数x 10挡：0.1mA
4、测量准确度：±（0.1%R X+0.02%R M）
式中：RX为读数；RM为该挡满量程读数；
5、分辨率：1μΩ
6、显示方式：四位半数字显示
7、尺寸、重量
体积：360×320×245
重量：6 kg
五、面板布置说明
1、面板布置图如图2所示
图2
2、面板说明
☆接线测试端
低阻值电阻测试应按照四端电阻的接线方法，图中I＋、I－应接电流端接线夹，U+、U－应接相对应的电位端接线夹，注意：电位端接线夹总是接在电流端接线夹的内侧，否则就会引入附加误差。
☆功能按键
a.“放电”键：此键是在测试大电感负载直流电阻后，用于电感负载上能量的释放，
以免在拆线时电感两端产生高压，威胁人身和仪器安全。
b.“保持”键：此键作用为方便读数，按下此键后，显示窗口显示的数字被锁定，以
便读数。
☆显示窗口
4位半数显直接显示被测电阻的阻值，窗口右侧有单位指示灯，显示被测量的单为
（Ω或mΩ）。
☆量程转换键
它是有6个按钮开关组成的一组键，键上分别标有20mΩ、200mΩ、2Ω、20Ω、200Ω和2kΩ读数x 10挡字符。
分别表示该挡量程测量电阻的上限值，按下相应的量程键，
就可以测量小于该量程上限值以下的任何电阻。
用户可根据被测电阻值的大小适当选择量程转换按键，以便获得尽可能多的有效数据。
☆指示灯
每个量程键与功能键的左侧都有LED指示灯，指示灯亮表示该键接通。
显示
窗口右侧有单位指示灯（Ω、mΩ），用来指示显示数值的单位。
六、操作说明
1、测量接线如图3所示：
图3
U+、I+为一套接线夹子，U－、I－为另一套接线夹子，接线时必须将U+夹在I+
的内侧，U－夹在I－的内侧。
2、操作步骤：
a 打开电源开关，仪器预热2～3分钟后，将两条测试夹的电压侧（U+、U－）
短接，如显示不为零，可调节调零旋扭使显示值为零。
b 关闭电源，接好试验线路，打开电源开关。
c 通过量程切换开关，选择适当量程，使有效数字尽可能多，以保证测量的精度。
d 当所测量的数子显示值稳定后，按下保持按键，读取数据。
e 测试完毕后，按下放电按键，待显示数字降到零后方可折线，有时表头显示的数
字保持在闪烁状态，这是因为放电时试品电压会突然升高，导致表头的测量电压升高而显示溢出，此时一定不要急于拆线，等到显示数据由闪烁变为下降的数字最后变为零时方可拆线！
f 进行第二次测量前，必须先按下放电按键开关放电后，方可再进行测量。
七、注意事项
1、测试试品，必须进行放电完毕后方可折线，否则由于电路突然断开，使电感
两端产生高压，会威胁人身或仪器安全。
建议在测试变压器之前准备好粗接地线，待测试完数据并放电结束后将接地线直接与变压器被测绕组短接，然后再拆测试线，最后移除接地线，这样可最大程度保证人身安全和设备安全。
2、试验时仪器应可靠接他。
3、数码管连续显示全零并闪动属正常现象，充电过程结束后该现象即可消失。
若闪
动时间过长，则表示当前状态为超量程状态，应选用高一挡量程，这样，上述现象自动消失。
4、接线时，一定要使电压端夹子在电流端夹子的内侧，否则会引入附加误差。
5、在测试大型高压变压器时，测量绕组和非被测绕组应与其他设备（如避雷器）断
开，且不能接地并禁止有人工作，非被测绕组应断开。
