ZVB4矢量网络分析仪操作指导书
ZVB网络分析仪的使用操作手册
文件编号:
文件版本: A
ZVB矢量网络分析仪操作指导书
V 1.0
拟制 _____________ 日期_______________
审核 _____________ 日期_______________
会审 _____________ 日期_______________
批准 _____________ 日期______________
生效日期:2006.10
操作规范:
使用者要爱护仪器,确保文明使用。
1、开机前确保稳压电源及仪器地线的正确连接。
2、使用中要求必须佩戴防静电手镯。
3、使用中不得接触仪器接头内芯(含连接电缆)
4、使用时不允许工作台有较大振动。
5、使用中不能随意切断电源,造成不正常关机。不能频繁开关机。
6、使用射频电缆时不要用力大,确保电缆保持较大的弧度。用毕电缆接头上加接头盖。
7、旋接接头时,要旋接头的螺套,尽量确保内芯不旋转。
8、尽量协调、少用校准件。校准件用毕必须加盖放回器件盒。
9、转接件用毕应加盖后放回盒中。
10、停用时必须关机,关闭稳压电源。方可打扫卫生。
11、无源器件调试必须佩戴干净的手套。
______________________________________________________________________________
概述:1、本说明书主要为无源器件调试而做,涵盖了无源器件调试所需的矢量网络分析仪基本能,关于矢量网络分析仪的其它更进一步的使用,请参照仪器所附的使用说明书。
2、本说明书仅以ZVB4矢量网络分析仪为例,对其它型号矢量网络分析仪,操作步骤基本相
网络分析仪使用说明书
5.1 按键区域
12
3 645 78
软
选择(可根据自己
Loss compen:损耗修正设定菜单;
Sensor A setting:设定通道A的功率传感器校准系数;Sensor B setting:设定通道B的功率传感器校准系数;Return:返回。
11.8 Calibration(校准设定)
Start:设置频段的起始位置;
Stop:设置频段的终止位置;
Center:设置频段的中心位置;
Spen:设置频段范围。
11.10 Sweep setup(扫描设置)
Power:打开激励信号输出设置菜单;
Power:设置网络分析仪内部信号源的输出功率电平;Power renges:选择功率电平范围;
Auto ranges:将功率电平范围设置为自动选择;
Port couple:是否在现有电平上打开端口耦合;
Port power:当端口耦合关闭时设置端口功率;CW freq:设置功率扫描的固定频率;
Rf out:是否打开激励源的输出开关;
Return:返回。
Sweep time:设置端口扫描时间;
Sweep delay:设置端口扫描延时;
Sweep mode:选择扫描模式
Std stepped:略;
Std swept:略;
Fast stepped:略;
Fast swept:略;
Points:设置每次扫描时的扫描点数;
Marker→ref maker:将当前被缴活的Marker点设为参考Marker点;Ref marker mode:设置为参考标记模式;
Return:返回。
11.13 Marker search(标记搜索)
ZVB4矢量网络分析仪操作指导书
文件编号:
文件版本: A
ZVB矢量网络分析仪操作指导书
V 1.0
拟制 _____________ 日期_______________
审核 _____________ 日期_______________
会审 _____________ 日期_______________
批准 _____________ 日期______________
生效日期:2006.10
操作规范:
使用者要爱护仪器,确保文明使用。
1、开机前确保稳压电源及仪器地线的正确连接。
2、使用中要求必须佩戴防静电手镯。
3、使用中不得接触仪器接头内芯(含连接电缆)
4、使用时不允许工作台有较大振动。
5、使用中不能随意切断电源,造成不正常关机。不能频繁开关机。
6、使用射频电缆时不要用力大,确保电缆保持较大的弧度。用毕电缆接头上加接头盖。
7、旋接接头时,要旋接头的螺套,尽量确保内芯不旋转。
8、尽量协调、少用校准件。校准件用毕必须加盖放回器件盒。
9、转接件用毕应加盖后放回盒中。
10、停用时必须关机,关闭稳压电源。方可打扫卫生。
11、无源器件调试必须佩戴干净的手套。
______________________________________________________________________________
概述:1、本说明书主要为无源器件调试而做,涵盖了无源器件调试所需的矢量网络分析仪基本功能,关于矢量网络分析仪的其它更进一步的使用,请参照仪器所附的使用说明书。
2、本说明书仅以ZVB4矢量网络分析仪为例,对其它型号矢量网络分析仪,操作步骤基本相
矢量网络分析仪使用教程
矢量网络分析仪使用教程
矢量网络分析仪(Vector Network Analyzer,简称VNA)是一
种用于测量和分析电磁器件和电路的工具。它可以通过模拟和数字信号处理技术,对电压和电流的振幅、相位以及其它参数进行精确测量。本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。
1. 连接仪器:首先,将矢量网络分析仪的射频输出端口与待测设备连接。确保连接的线缆和连接头无损坏,并保持良好接触。接下来,将矢量网络分析仪的射频输入端口与信号源连接,用以提供测试信号。同样,确保连接线缆无损坏,保持良好接触。
2. 设置测试参数:通过矢量网络分析仪的操作界面,设置测试参数。通常包括频率范围、功率级别、带宽等。根据测试的需求,选择适当的参数设置。
3. 校准:在进行任何测试之前,必须进行校准。校准过程旨在消除测试系统中的误差,确保测量结果的准确性。常见的校准方法包括开路校准、短路校准和负载校准。根据厂家提供的说明书,按照指示进行校准操作。
4. 进行测量:校准完成后,可以开始进行测量。根据需要选择所需的测量参数,如S参数、功率、相位等。通过修改测试
参数,可以获取更详细的信息。
5. 分析数据:测量完成后,可以对数据进行分析。矢量网络分析仪通常提供丰富的数据分析和显示功能。可以通过画图、计
算和查看不同参数的数值等方式,深入了解被测设备的性能特征。
6. 导出结果:最后,将测量结果导出到计算机或其他设备中。矢量网络分析仪通常提供多种数据导出格式,如CSV、TXT 等。选择合适的格式,并保存数据。
以上是使用矢量网络分析仪的基本步骤。根据具体的应用场景和要求,可能还需要进行更复杂的操作和分析。因此,在实际使用中,建议参考矢量网络分析仪的用户手册和厂家提供的技术支持,以获得更详细的指导和帮助。
矢量网络分析仪原理和使用方法课件
• 矢量网络分析仪工作原理 • 矢量网络分析仪使用方法 • 矢量网络分析仪应用实例 • 矢量网络分析仪常见问题及解决方
案 • 矢量网络分析仪未来发展趋势
01
矢量网络分析仪概述
定义与特点
定义 特点
矢量网络分析仪的用途
电子设备测试与调试
材料电磁特性测量
用于测试和调试电子设备的网络参数, 如放大器、滤波器、混频器等。
用于测量材料的电磁特性,如介电常 数、磁导率等。
通信系统测试
用于测试通信系统的性能,如信号传 输质量、信号干扰等。
矢量网络分析仪的发展历程
早期发展
中期发展
现代发展
02
矢量网络分析仪工作原理
信号传输原理
信号传输
矢量网络分析仪通过发送和接收 信号来测量网络参数。在信号传 输过程中,信号会经过传输线和
电子元件性能测试
元件参数测量
1
微波元件测试
2
可靠性分析
3
雷达系统测试
雷达散射特性测试
01
雷达系统性能测试
02
干扰和抗干扰测试
03
05
矢量网络分析仪常见问题及解决方案
信号干扰问题
总结词
详细描述
数据失真问题
总结词
数据失真是指矢量网络分析仪测试得到的数据与实际信号存在较大偏差,这可能 是由于仪器内部器件的误差、校准不准确等原因造成的。

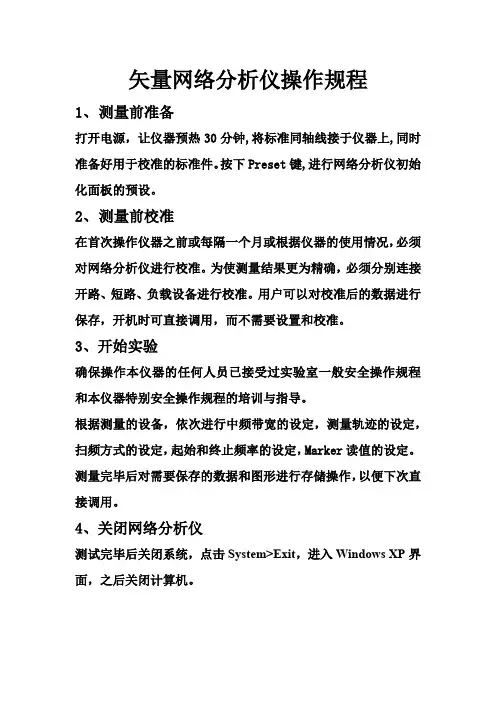

矢量网络分析仪操作规程
矢量网络分析仪操作规程
1、测量前准备
打开电源,让仪器预热30分钟,将标准同轴线接于仪器上,同时准备好用于校准的标准件。按下Preset键,进行网络分析仪初始化面板的预设。
2、测量前校准
在首次操作仪器之前或每隔一个月或根据仪器的使用情况,必须对网络分析仪进行校准。为使测量结果更为精确,必须分别连接开路、短路、负载设备进行校准。用户可以对校准后的数据进行保存,开机时可直接调用,而不需要设置和校准。
3、开始实验
确保操作本仪器的任何人员已接受过实验室一般安全操作规程和本仪器特别安全操作规程的培训与指导。
根据测量的设备,依次进行中频带宽的设定,测量轨迹的设定,扫频方式的设定,起始和终止频率的设定,Marker读值的设定。测量完毕后对需要保存的数据和图形进行存储操作,以便下次直接调用。
4、关闭网络分析仪
测试完毕后关闭系统,点击System>Exit,进入Windows XP界面,之后关闭计算机。
矢量网络分析仪简单操作手册
矢量网络分析仪简单操作手册矢量网络分析仪是现代测试仪器的重要组成部分,它能够对电路、天线系统、微波元器件等进行频率域分析,并且能够有效地对电路进行仿真与优化。但是对于初学者来说,操作起来可能会有些困难。本文将为大家介绍矢量网络分析仪的简单操作手册,方便大家更好地掌握这一设备的使用方法。
一、矢量网络分析仪基本原理
矢量网络分析仪(Vector Network Analyzer,VNA)是用于测量高频电磁信号传输、反射、损耗等特性的测试仪器。矢量网络分析仪将测试信号分为两路,一路称为正向信号,一路称为反向信号,通过正反两路信号的相位差和幅度差,可以准确地测量出样品在频率范围内的反射系数、传输系数、阻抗等参数。矢量网络分析仪的工作频率通常在几千兆赫至数十吉赫之间,是一种高频仪器。
二、矢量网络分析仪的基本操作方法
矢量网络分析仪的基本操作方法分为以下几步:
1、打开电源:启动仪器时,需要首先打开电源开关,待仪器
自检过程完成后,可以进入相关测试操作。
2、连接测试样品:将测试样品接入机器测试接口,最好选用
高质量的测试线缆,并确保线缆的末端没有过长,以保证测试的
精度。
3、设置测试参数:在进行测试前,需要设定相应的测试参数,例如频率范围、增益、测量模式、环境温度等,以便仪器能够对
测试样品进行正确的测试。
4、执行测试:按下测试按钮开始测试,矢量网络分析仪会通
过正反两路信号的相位差和幅度差计算出测试样品的反射系数、
传输系数、阻抗等参数。
5、记录测试结果:测试完成后,需要记录测试结果,并根据
测试结果进行分析及优化。

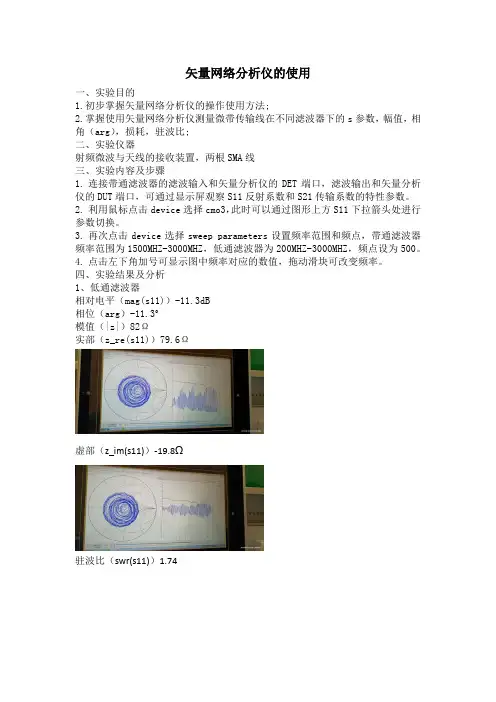

矢量网络分析仪的使用——实验报告
矢量网络分析仪实验报告
一、实验内容
单端口:测量Open,Short,Load校准件的三组参数,分别进行单端口的校准。
a.设置测量参数
1)预设:preset OK
2)选择测试参数S11:Meas->S11;
3)设置数据显示格式为对数幅度格式:Format->LogMag;
4)设置频率范围:Start->1.5GHz,Stop->2.5GHz(面板键盘上“G”
代表GHz,“M”代表MHz,“k”代表kHz;
5)设置扫描点数:Sweep Setup->Points->101->x1(或”Enter”键
或按下大按钮);
6)设置信号源扫描功率:Sweep
Setup->Power->Foc->-10->x1->Entry Off(隐藏设置窗)。
b.单端口校准与测量
1)设置校准件型号:Cal->Cal Kit->85032F(或自定义/user)(F指
femal母头校准件,M指male公头校准件);
2)Modify Cal Kit->Specify CLSs->Open->Set All->Open(m/f),返
回到Specify CLSs->Short->Set ALL->Short(m/f);
3)选择单端口校准并选择校准端口:Cal-Calibrate->1-Port
Cal->Select Port->1(端口1 的校准,端口2也可如此操作);
4)把Open校准件连接到端口(或与校准端口相连的同轴电缆另一连
矢量网络分析仪校准步骤图文教程
⽮量⽹络分析仪校准步骤图⽂教程
螺纹:内螺纹性别:公头/插头螺纹:外螺纹性别:母头/插座
⼒矩扳⼿:当施加的⼒超过⼀定值时,扳⼿前段会折弯以保护连接器不被损坏连接器⼀般使⽤性别名称,下⽂均直接使⽤性别名称。
使⽤前准备VNA (Vector Network Analyzer)Calibration Kit
測定物(本次测定的是⼀截50Ω同轴线缆)
Vector Network Analyzer
S11が0dBで位相がずれるはずである)
キャリブレーションを⾏うにあたりOpen-Short-Load-Thruを使⽤するが、写真を⾒てわOpen-Short-LoadとThruの⾧さが違うために校正点がずれてしまい、位相が正確に測定できない。
を付けた状態でOpen-Short-Loadをとることで、線路⾧をそろえる。
1portにThruを付けた状態で⾏う。
この点に注意してキャリブレーションを⾏わないとGainのみを⾒る場合は問題無いが位相を測定する場合は正しい測定結果が得られない。
準備
起動VNA取下同轴接头保護帽选择适当的Thru件
使⽤扭矩扳⼿连接Thru件
準備完毕
VNA→测试线缆準備→thru选择→使⽤扭矩扳⼿连接→準備完毕
选择频率扫描范围
按键、指定起始频率→类似的办法指定终⽌频率
指定扫频范围后,指定采样点个数
选择Calibration Kit
ボタン→CAL KIT→SELECT CAL KIT在仪器上点选你所选⽤Calibration Kit的具体型号(⾄少数字型号要完全相同)
Calibration所使⽤校准件Open Short Load
(完整版)矢量网络分析仪
矢量网络分析仪知识
一、概述
(一)用途
矢量网络分析仪是微波毫米波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器,在业界享有“微波/毫米波测试仪器之王”的美誉,主要用于被测网络散射参量双向S参数的幅频、相频及群时延等特性信息的测量,广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产、维修和计量等领域,还可以应用于精确制导、隐身及反隐身、航空航天、卫星通信、雷达侦测和监视、教学实验以及天线与RCS测试、元器件测试、材料测试等诸多领域。
(二)分类与特点
矢量网络分析仪可以分为分体式矢量网络分析仪、一体化矢量网络分析仪、高性能矢量网络分析仪、脉冲矢量网络分析仪、毫米波矢量网络分析仪、多端口矢量网络分析仪、非线性矢量网络分析仪、便携式矢量网络分析仪、矢量网络分析仪模块(目前只有VXI总线形式)等类型产品。
●分体式矢量网络分析仪特点
采用积木式结构,以主机、信号源、S参数测试装置、控制机等独立设备系统集成,配置灵活,技术指标较高,系列化产品工作频段覆盖45MHz~170GHz,但体积庞大、连接复杂、对操作要求高,已逐渐被一体化、高性能矢量网络分析仪替代。
●一体化矢量网络分析仪特点
采用集成式结构,将信号源、S参数测试装置、幅相接收机等集成在一个机箱内,体积小、测试方便,代表着矢量网络分析仪体系结构的发展方向。早期的一体化矢量网络分析仪工作频率主要为20GHz以内,目前正向高性能的新一代产品线全面过渡。
●高性能矢量网络分析仪特点
采用基于多处理器的嵌入式计算机平台、基于模块化的多级倍频稳幅和宽带混频接收架构以及基于Windows操作系统的多线程实时测量软件平台,操作方便,扩展灵活,技术指标较之以往产品有质的提升,工作频段覆盖300kHz~67GHz,突破基于平台式体系架构设计的自主产品发展理论,代表着矢量网络分析仪的主要发展方向。
矢量网络分析仪简单操作手册
当前波形:
矢量网络分析仪简单操作
Hale Waihona Puke Baidu
South Star Technology
矢量网络分析仪简单操作 当前与存储波形同时显示。
三、测试其他参数
矢量网络分析仪简单操作
测试有源GPS时候叫 增益
South Star Technology
多窗口显示 1. 按区域二面板的 Display按钮,进入如下 界面:
矢量网络分析仪简单操作手册
制作人: song01345
设备:Agilent Technologies E5063A(基本上大部分网分的操作都一样)
功能板面区分
区域一 区域二 区域三
区域四 区域五
区域六 区域七
区域一:测试通道,通过以下4个按钮可以 进行测试通道的切换与选择。
按键说明a) Channel Prev: 选择上一个通道 b) Channel Next: 选择下一个通道 c) Trace Prev: 选择上一个轨迹 d) Trace Next: 选择下一个轨迹
South Star Technology
区域四:选择栏,上下左右以及确认操作
区域五:
按键说明:a) Marker: Marker点的设定菜单 b) Markersearch: Marker搜查 c) Markerfctn: Marker 光标功能 d) Analysis: 仿真功能
矢量网络分析仪使用方法
附件:用网分仿真端口阻抗匹配
Vanchip Confidential
Confidential
双端口矢量网络分析仪的面板
Vanchip Confidential
Confidential
矢网的保护
矢网的保护:注意最大承受功率 (谨防高功率损坏端口!!!)
Vanchip Confidential
Confidential
Confidential
1端口延长线缆(软线)
软线能随意弯曲,不易 拉坏PCB上的小焊盘。 注意就近接地!!!
Vanchip Confidential
Confidential
Transmission校准完成
Vanchip Confidential
Confidential
6:校准完成
Vanchip Confidential
Confidential
校准(检查校准是否OK?)
校准后,先把所有端口的校准件都 取下来(恢复成开路态)。再观察 网分测量的各频点阻抗是否都回到 开路点附近(如图中开路点)。
Confidential
设显示Trace 1为S11(Smith)
选择Trace键,如1,2,3
Meas选要测量的参数如 S11,S21,S22等
Mode选参数显示格式如 Smith,Log Mag等
1端口
矢量网络分析仪使用步骤
附件:用网分仿真端口阻抗匹配
Vanchip Confidential
Confidential
双端口矢量网络分析仪的面板
Vanchip Confidential
Confidential
矢网的保护
矢网的保护:注意最大承受功率 (谨防高功率损坏端口!!!)
Vanchip Confidential
Confidential
第3步(选自动补偿AutoPort Extension)
3
Vanchip Confidential
Confidential
4-选择包含补偿线损耗,5-选择用开路校准
5 4
Vanchip Confidential
Confidential
补偿前状态,6-选择All执行补偿
6
补偿前,由于延长线的电长度和 损耗。各频点的阻抗发散了,不 在开路位置。
Vanchip Confidential
Confidential
读取测量结果:S21
蓝色各Marker频点的实测损耗值
蓝色线为S21,表示1端口到2端 口的实测损耗(或者增益)。
S21: 1. Loss很大(需要先优化S11/S22,在看S21) 2. 边缘频点Loss比中间大很多
Vanchip Confidential
Confidential
软件打开测量通路—注意大功率危险!!
矢量网络分析仪使用说明书
Generation(产生)
Analog(模拟)
Auto Sweep Time(自动扫描时间)
On(开)
Number of Points(测量点数)
201
5. Segment Sweep Settings(阶段扫描设置)
Active Segments(激励部分) Start Frequency(初始频率) Stop Frequency(终止频率) Number of Points(测量点数) Power(功率)
14
2. 区段扫描表格设置
3. 扫描时间设置 最小扫描时间根据扫描点数而定,另外扫描实际和传输线的长度有关,一般而言,扫描时间 设置为 0.5s 或者 1s 即可。
矢量网络分析仪简单操作手册
South Star Technology
多窗口显示 1. 按区域二面板的 Display按钮,进入如左 界面:
选择Allocate Channels 出现下图
然后选择需百度文库那个 窗口
South Star Technology
激活窗口 选择要激活的窗口然后 选择区域三 Trigger 键 出现如下图
设定 f) Display显示:显示窗口的设定、测试扫描线
的模拟参照等 g) Avg 平均值、平滑系数的设定 h) CAL:校准菜单
区域三:常用功能操作栏
按键说明:a) Start: 起始频率设定 b) Stop:: 终止频率设定 c) Center: 中心频率的设定 d) Span: 扫描频宽的设定 e) Sweepsetup:扫描设置 f) Trigger: 触发
矢量网络分析仪简单操作手册
设备:Agilent Technologies E5063A(基本上大部分网分的操作都一样)
功能板面区分
区域一 区域二 区域三
区域四 区域五
区域六 区域七
区域一:测试通道,通过以下4个按钮可以 进行测试通道的切换与选择。
按键说明a) Channel Prev: 选择上一个通道 b) Channel Next: 选择下一个通道 c) Trace Prev: 选择上一个轨迹 d) Trace Next: 选择下一个轨迹
Agilent使用手册
使用手册网址:/view/edb3222ab4daa58da0114a90.html
使用教程网址:/view/224cc66c25c52cc58bd6be32.html?re=view
安捷伦矢量网络分析仪:/view/bc2547eb172ded630b1cb6e6.html
矢量网络分析仪的原理及测试方法:/view/f0aa9966f5335a8102d22080.html?re=view
ps:ZVB4矢量网络分析仪操作指导书网址
/view/6d5d1e3c5727a5e9856a6111.html
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
文件编号:
文件版本: A
ZVB矢量网络分析仪操作指导书
V 1.0
拟制 _____________ 日期_______________
审核 _____________ 日期_______________
会审 _____________ 日期_______________
批准 _____________ 日期______________
生效日期:2006.10
操作规范:
使用者要爱护仪器,确保文明使用。
1、开机前确保稳压电源及仪器地线的正确连接。
2、 使用中要求必须佩戴防静电手镯。
3、 使用中不得接触仪器接头内芯(含连接电缆)
4、 使用时不允许工作台有较大振动。
5、 使用中不能随意切断电源,造成不正常关机。不能频繁开关机。
6、 使用射频电缆时不要用力大,确保电缆保持较大的弧度。用毕电缆接头上加接头盖。
7、 旋接接头时,要旋接头的螺套 ,尽量确保内芯不旋转。
8、 尽量协调、少用校准件。校准件用毕必须加盖放回器件盒。
9、 转接件用毕应加盖后放回盒中。
10、 停用时必须关机,关闭稳压电源。方可打扫卫生。
11、 无源器件调试必须佩戴干净的手套。
______________________________________________________________________________
概述:1、本说明书主要为无源器件调试而做,涵盖了无源器件调试所需的矢量网络分析仪基本能,关于矢量网络分析仪的其它更进一步的使用,请参照仪器所附的使用说明书。
2、本说明书仅以ZVB4矢量网络分析仪为例,对其它型号矢量网络分析仪,操作步骤基本相
同,只是按键和菜单稍有差别。
3、仪器使用的一般要求仪器操作使用规范。
4、带方框的键如MEAS键为仪器面板上的按键,方框内带单引号的键为软菜单(soft menu),
即屏幕右侧所示菜单所对应的键,如‘dB Mag’。
5、本仪器几乎所有操作都可以通过鼠标进行。
仪器典型使用流程图如下:
Ⅰ、按左下方的电源键启动矢量网络分析仪 ,启动后,待仪器完成自检后进入启动界面。
开机后默认状态如图一所示:
初始状态的默认值如下:
起始频率----300KHz
终止频率----4GHz
端口输出功率----0dBm
测量点数----201个
轨迹代表的测量值----S21
显示格式----dB MAG
参考电平----0dB
参考线位置----第8格
______________________________________________________________________________ 首次发行
图1 开机初始画面
Ⅱ、起始状态设置:
1 功率电平设定:
㈠ 按POWER/BW/AVG键,进入功率/测量带宽/平均值设置菜单
(菜单如左图所示)。
㈡ 按‘POWER’键-数字键-单位键完成功率电平设定。
如:‘POWER’键- 0 - X1 ,即设定功率电平为0dBm。,“-”为随后
之意。注意功率设定不得超出仪器提示范围(本仪器的范围是-48dBm
到+16dBm),否则无效。
无源器件调试与检验推荐功率设定为0dBm(仪器的默认值0dBm),有源
器件的测试建议功率设置小于-20dBm。
2 设置仪器测量频带:
㈠ 起止频点法:按START/CENTER 或CENTER/SPAN键,进入频率设置菜单 (菜单如左图所示)。
⑴ 按‘Start’-数字键-单位键,设定起始频点。
如:按‘Start’ 键 -8 0 0 -M/μ,即完成起始频点为800MHz 的设置。
⑵ 按‘Stop’键-数字键-单位键,设定终止频点。
如:按‘Stop’键- 0 . 9 2 0 - G/n , 即完成终止频 点为0.92Ghz/920MHz的设置。
注意:一般设定时要求起点频率小于终止频率,否则设定无效。
㈡ 中心频带加带宽法:按START/CENTER 或CENTER/SPAN
键,进入频率设置
菜单(菜单如左图所示)。
⑴ 按‘Center’ 键-数字键-单位键,设定频带中心频点。
⑵ 按‘Span’ 键-数字键-单位键,设定频带带宽。
3 添加轨迹(Trace):
测量的数据(如S11、S21、S12、S22)是通过轨迹(Trace)在屏幕上显示出来的,每条轨迹对应的属性在屏幕的左上方显示,每条轨迹的属性有5个部分,其详细的解释如下:
Trc1: 轨迹名称, 用户可以自行修改为任意字符串
S21: 当前轨迹代表的测量值, 可选择S11、S21、S12、S22等等
dB Mag:当前轨迹的显示格式,可选择dB Mag、Phase、Smith、Polar等
10dB/: 屏幕上垂直方向的每个方格代表的尺度
Ref 0dB:参考线(图中右边有一个三角形的虚线)对应的数值
快捷键:在不同轨迹之间切换,可以用右上方左箭头Å或右箭头Æ键,进行切换。
______________________________________________________________________________ 首次发行
ZVB可以在同一个窗口中显示多条轨迹,也可以在多个窗口中分别显示不同的轨迹,下面分别描述两种显示方式的设置。
㈠在同一个屏幕显示多个轨迹:
(1)按 TRACE SELECT 键激活轨迹设置菜单。
(2)按‘Add Trace’系统会自动添加第二条轨迹,默认的名字为”Trc2”并且系统会自动给每个轨迹分配不同的颜色,当前激活的轨迹,在显示区域其背景是灰白色的(如图中的Trc2)。
(3)在上述的任意5个属性的显示区域上面,点击鼠标右键,即可更改该轨迹对应的属性,如图所示的就是Trc2的dB Mag上面点击右键,更改其显示格式的画面。
㈡在多个窗口中分别显示不同的轨迹:
(1)按 TRACE SELECT 键激活轨迹设置菜单。
(2)按‘Add Trace + Diag Area系统会自动添加第二个窗口,并在第二个窗口中 显示第二条轨迹,默认的名字为”Trc2”。
(3)在上述的任意5个属性的显示区域上面,点击鼠标右键,即可更改该轨迹对应的属性,
