第一节、编制依据

1、XX湾项目工程施工蓝图；

2、与业主签订的相关施工合同；

3、四川省乐山市建设工程相关法律法规；

4、《建筑施工扣件式钢管脚手架平安技术规范》（130-2011）；

5、《建筑结构荷载规范》（GB-2012）；

6、《混凝土结构设计规范》（GB-2010）；

7、《建筑施工安全检查标准》（59-2011）；

8、《建筑施工手册》第五版；

9、《建筑工程施工质量统一验收标准》（GB-2011)；

10、《建筑施工安全检查标准》（59-2011)；

11、《建筑施工高处作业平安技术规程》（80-91）；

12、PKPM安全设施计算软件。

第二节、工程概况

1、基本概况

乐山XX湾项目由XXX投资建设，位于XXX对面。

本工程建筑面积约43万m2，由7栋高层住宅、9栋联排别墅、11栋单体别墅及地下车库组成。高层住宅最高点104.9m，高层各单位工程建筑层数最多32层，最少27层，局部设地下室1层层高6.5m，裙楼四层层高4.5m。联排别墅为4层建筑最高点12.80m,单体别墅为3层建筑最高点11.10m。高层结构形式为纯剪力墙结构，标准层层高为3m；别墅结构形式为框架剪力墙结构，标准层层高3.2m。

2、各参建单位

建设单位：XXX开发；

设计单位：XXX；

施工单位：XXX；

监理单位：XXX

质检站：乐山市质检站

安监站：XXX

悬挑支模架专项施工方案

第三节、施工准备

1、技术准备

（1）施工前编制完成切实可行的专项施工方案，并对该施工方案评审修改完成；

（2）依据施工方案编制施工技术交底卡，施工前对施工现场管理人员进行一级技术交底；再由现场管理人员对现场所有施工工人进行技术交底；

外架搭设悬挑板上方案

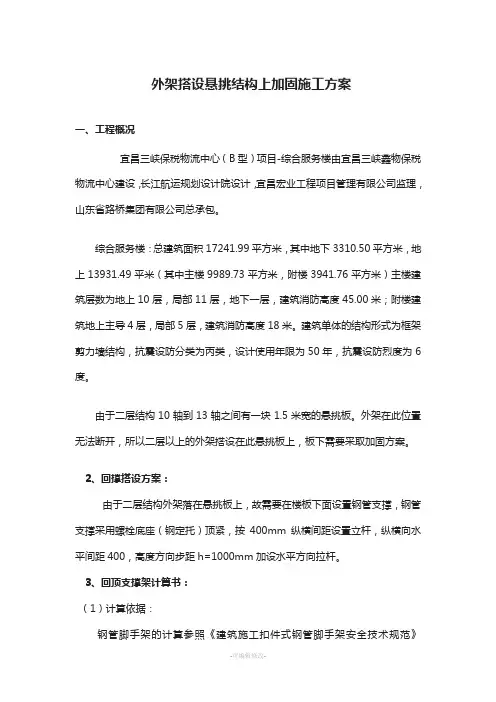

外架搭设悬挑结构上加固施工方案

一、工程概况

宜昌三峡保税物流中心（B型）项目-综合服务楼由宜昌三峡鑫物保税物流中心建设，长江航运规划设计院设计，宜昌宏业工程项目管理有限公司监理，山东省路桥集团有限公司总承包。

综合服务楼：总建筑面积17241.99平方米，其中地下3310.50平方米，地上13931.49平米（其中主楼9989.73平方米，附楼3941.76平方米）主楼建筑层数为地上10层，局部11层，地下一层，建筑消防高度45.00米；附楼建筑地上主导4层，局部5层，建筑消防高度18米。建筑单体的结构形式为框架剪力墙结构，抗震设防分类为丙类，设计使用年限为50年，抗震设防烈度为6度。

由于二层结构10轴到13轴之间有一块1.5米宽的悬挑板。外架在此位置无法断开，所以二层以上的外架搭设在此悬挑板上，板下需要采取加固方案。

2、回撑搭设方案：

由于二层结构外架落在悬挑板上，故需要在楼板下面设置钢管支撑，钢管支撑采用螺栓底座（钢定托）顶紧，按400mm纵横间距设置立杆，纵横向水平间距400，高度方向步距h=1000mm加设水平方向拉杆。

3、回顶支撑架计算书：

（1）计算依据：

钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》

(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范。《扣件式钢管模板高支撑架设计和使用安全》

（2）设计选型：

由于二层结构外架落在悬挑板上，故需要在楼板下面设置钢管支撑方式以保证板使用安全。钢管脚手架间距纵横为400×400mm，步距为1000mm，45mm×95mm方木，钢管顶托顶紧。考虑到悬挑板的使用安全，将二层以上外架位置的最大荷载放大至14.0 kN/m2进行验算。

高空悬挑结构施工工艺技术方案

1悬挑结构型钢支撑平台施工技术

1.1方案的选择及体系说明

先施工悬挑结构支撑平台采用在悬挑结构下层悬挑型钢组合型钢斜撑形式。悬挑型钢支撑架在已完成楼层板搭设，完成悬挑结构后在施工外檐悬挑型钢脚手架，方案数据经最新版品茗及ＰＫＰＭ安全计算软件及综合分析，得到计算结果，按照计算结果进行方案编制。

1.2施工工艺流程

※技术准备

（1）组织施工技术人员在施工前认真学习相关规范、标准、工艺，熟悉图纸。

（2）准备专业的结构安全计算软件，出具详细的计算结果。

（3）做好项目管理人员及施工作业人员的安全、技术交底工作。

※材料准备

（1）型钢、钢管、扣件应有产品标识、产品质量合格证及按要求进行相应试验检测，检查合格后方可在现场使用。

（2）型钢构件规格尺寸满足方案要求，质量证明文件有效方可投入

加工使用。

（3）预埋圆钢地锚与斜撑埋板原材与加工尺寸满足方案要求。（4）钢丝绳及卡件有质量证明书，外观质量无缺陷。

1.3悬挑结构型钢支撑体系施工方法

1.3.1悬挑结构支撑系统材料

悬挑结构支撑系统包括悬挑型钢主梁+下部型钢斜支撑+模板支撑体系+外围护单排钢管脚手架。

（1）支撑型钢选型依据

按照结构施工图中悬挑结构梁、板结构对比，最大梁截面为600×1000mm，板厚为120mm。所以支撑系统选择最不利工况进行计算分析，计算选取最大梁截面为600×1000mm进行计算，得出结论全部按照最不利工况进行型钢设计。

通过对满堂架与600×1000mm梁计算分析后得出在考虑风荷载时，非顶部立杆的轴心压力最大值为38KN（相关计算书详见第8章）。所以决定将各排立杆传至梁上荷载标准值取40KN进行型钢支撑杆件验算。（悬挑5m多排悬挑架主梁验算计算书、悬挑2m多排悬挑架主梁验算计算书、多排连梁悬挑架主梁验算计算书详见第8章）从而得到型钢平台各杆件参数规格。

悬挑板施工方案

一、施工前的准备工作

1. 验收原材料，确保悬挑板的质量符合施工要求。

2. 制定详细的施工计划，包括工期、施工顺序、施工方法等，并与相关方进行沟通确认。

3. 检查施工场地，确保场地平整、无障碍物，并做好安全措施。

二、基础施工

1. 根据设计要求，施工基础，确保基础的牢固稳定。

2. 进行模板安装，根据设计图纸布置悬挑板轴线，安装螺杆调整悬挑板轴线的水平度。

3. 浇筑混凝土，根据设计要求确定配合比，进行浇筑。

三、悬挑板制作

1. 根据设计要求，制作钢筋骨架，确保悬挑板的强度和稳定性。

2. 将钢筋骨架进行焊接，确保焊接点牢固可靠。

3. 安装预埋件，预埋件的位置和数量需与设计图纸一致，确保预埋件能与后续安装的构件相连接。

4. 进行混凝土浇筑，浇筑时需保证混凝土的均匀浇筑，防止产生空鼓和裂缝。

四、悬挑板的安装

1. 根据施工计划，确定悬挑板的安装时间和顺序。

2. 使用吊车或起重机安装悬挑板，需保持悬挑板的水平度和稳定性。

3. 安装悬挑板时，需按照设计要求进行连接，使用连接板和螺栓等材料进行固定。

五、悬挑板的调整和修整

1. 安装完成后，进行悬挑板的调整，包括水平度、垂直度等方面的调整，确保悬挑板符合设计要求。

2. 进行悬挑板的表面修整，包括打磨、刮平等工作，使悬挑板表面光滑平整。

六、施工后的清理和验收

1. 完成施工后，清理施工场地，将施工过程中产生的废料清理干净。

2. 进行悬挑板的验收，包括外观、尺寸、安装质量等方面，确保悬挑板的质量达到设计要求。

以上是悬挑板施工的基本方案，具体施工中还需根据实际情况进行调整和改进。在施工过程中，需严格遵守相关的安全规范，确保施工人员的安全。同时，要保持与相关方的沟通与合作，确保施工顺利进行。

屋面悬挑结构模架支撑施工方案

1.编制依据 (1)

1.1 国家、行业和地方相关规范规程 (1)

1.2 相关设计图纸 (1)

1.3 安全管理法规文件 (1)

2.工程概况 (1)

2.1 工程基本情况 (1)

2.2 工程结构概况 (2)

2.3悬挑脚手架搭设概况 (2)

3.1 技术准备 (7)

3.2 材料准备 (7)

3.3劳动力组织及职责分工 (10)

3.4 施工进度计划 (10)

4.悬挑脚手架搭设施工工艺 (10)

4.1搭设工艺流程 (10)

4.2拆除工艺流程 (11)

4.3脚手架搭设要求与措施 (11)

4.4脚手架使用要求与措施 (17)

5.质量标准及保证措施 (18)

5.1 材料进场的检查与验收 (18)

5.2悬挑脚手架搭设的检查与验收 (20)

5.3质量保证措施 (23)

6.安全保证措施 (23)

6.1搭设作业安全措施 (23)

6.2 架上作业安全措施 (24)

6.3 脚手架及悬挑钢梁拆除措施 (25)

6.4脚手架监控监测措施 (26)

7.季节性施工措施 (26)

7.1雨季施工安全措施 (26)

7.2冬季施工安全措施 (27)

8．应急安全预案 (27)

8.1应急预案领导小组 (27)

8.2领导小组各成员责任 (27)

8.3应急救援程序 (28)

8.4应急救援医疗急救 (29)

9．计算书 (30)

南北两侧悬挑架主梁验算计算书 (30)

1.编制依据

1.1 国家、行业和地方相关规范规程

2.1 工程基本情况

2.2 工程结构概况

结构南北方向5～13层框架梁外设有2.5m宽悬挑结构，14层框架梁外设有3m宽悬挑结构，15层框架梁外设有1.6m宽悬挑结构。以上各层悬挑结构宽度均无法满足屋面悬挑结构4.56m宽的模板支撑，所以方案考虑在15层楼面采用悬挑钢梁支撑模架体系，悬挑钢梁悬挑段长度5m。

悬挑板模板支撑方案

悬挑板模板在建筑结构中起到了重要的作用，它能够承载大量的荷载并且提供

支撑。为了确保悬挑板的安全和稳定性，合理的支撑方案是至关重要的。本文将讨论一种悬挑板模板支撑方案，包括支撑类型、材料选择、施工方法等方面。

一、支撑类型

在选择悬挑板模板支撑方案时，需要考虑到悬挑板的形状、荷载特点以及施工

条件等因素。常见的支撑类型包括立柱支撑、抗弯桁架支撑和组合支撑等。下面对这几种支撑类型进行详细介绍：

1.立柱支撑：立柱支撑是一种简单直接的支撑方式，适用于悬挑板较小

且不承载过大荷载的情况。立柱支撑可以根据需要选择合适的材料和连接方式，如木材、钢管等。

2.抗弯桁架支撑：抗弯桁架支撑适合于大跨度悬挑板的支撑，能够有效

地承受荷载并保持结构的整体稳定性。抗弯桁架支撑通常由桁架结构和支撑柱组成，选择合适的材料和连接方式可以提高支撑的强度和稳定性。

3.组合支撑：组合支撑是指结合多种支撑方式来支撑悬挑板，以满足复

杂结构和荷载条件下的需求。组合支撑可以根据具体情况选择不同的支撑类型，并通过合理的布置和连接方式来达到最佳支撑效果。

二、材料选择

悬挑板模板支撑的材料选择直接影响支撑的强度和稳定性。合适的材料能够提

供足够的支撑力和刚度，同时具有较好的耐久性和抗腐蚀性。以下是常见的支撑材料选项：

1.钢材：钢材具有高强度和刚度，能够承受较大的荷载并保持结构的稳

定性。常见的钢材包括钢管、钢板等，可以根据悬挑板的需要选择不同规格和型号的钢材。

2.木材：木材是传统的支撑材料，具有良好的承重能力和抗震性能。在

选择木材时，需要考虑到强度、耐久性和防腐性等因素，并进行合理的处理和保护。

悬挑板施工方案

悬挑板是一种常用的建筑悬挂结构，具有美观、坚固、节约空间等优点，应用广泛。下面给出一个700字的悬挑板施工方案。

一、工程概况

本工程是位于某大型商业综合体的室外广场悬挑板的施工工程。悬挑板的尺寸为10m×5m×0.2m，采用钢结构和灰色喷涂玻璃

材料，用于悬挂商业广告牌。

二、施工准备

1. 申请相关许可证明：提前向有关部门申请悬挑板的施工许可，并取得相应的审批手续和证明文件。

2. 施工人员培训：召开悬挑板施工指导会议，对施工人员进行安全操作培训，提高其安全意识和技术水平。

3. 材料准备：准备所需的钢材、玻璃材料、连接件、施工用具等，并进行质量检验，确保符合要求。

三、施工步骤

1. 土建基础设施建设：挖掘悬挑板所需的基础坑，按设计要求进行混凝土浇筑，确保基础坚固稳定。

2. 钢结构的搭建：进行钢结构的加工和焊接，按设计图纸要求组装钢框架。

3. 玻璃安装：首先在预留的空隙中放置玻璃，使用专用的密封胶进行固定和防水处理。

4. 其他附属设施安装：安装悬挑板所需的排水设施、电气设备等。

5. 施工质量验收：对悬挑板的安装质量进行检查和验收，确保

符合设计和施工要求。

6. 安全防护措施：在悬挑板施工现场设置警示标志、安全防护栏杆等，确保施工期间相关人员的安全。

四、施工安全措施

1. 施工人员要佩戴防护帽、安全带等个人防护装备，并接受专业的悬挑板施工操作培训。

2. 现场要设置安全警示标志和防护栏杆，确保施工期间的安全。

3. 进行悬挑板的高空作业时，要使用安全绳索和吊篮，避免人员意外坠落。

4. 施工现场应进行定期安全检查和巡视，随时发现安全隐患进行整改。

悬挑模板支撑方案

悬挑结构是一种常见的建筑设计形式，在现代建筑中得到广泛

应用。悬挑模板支撑方案是指在施工过程中使用的一种支撑方法，

用于支持悬挑结构的施工及安全保护。本文将介绍悬挑模板支撑方

案的工作原理、应用场景、关键要素以及施工注意事项等方面的内容。

一、工作原理

悬挑模板支撑方案的工作原理基于力学原理，通过合理的支撑

结构和施工工艺来承担悬挑结构的自重和施工荷载，确保悬挑结构

的稳定和安全。其主要包括以下几个方面：

1.选择合适的支撑结构：根据悬挑结构的形状和尺寸特点，选

择合适的支撑结构，如支撑架、主梁、钢管等，以分散和承担悬挑

结构的荷载。

2.安全系数的确定：根据悬挑结构的设计荷载和相关规范要求，确定支撑结构的安全系数，确保在施工过程中能够承受荷载的变化

和突发情况。

3.施工工艺的控制：通过合理的施工工艺来控制悬挑模板的支

撑方式，确保施工过程中的稳定性和安全性，包括悬挑模板的安装、固定和调整等过程。

二、应用场景

悬挑模板支撑方案广泛应用于建筑工程中的悬挑结构施工，特别是高层建筑、桥梁、体育场馆、展览馆等大型公共建筑的悬挑结构施工中。其主要应用场景包括以下几个方面：

1.高层建筑的悬挑板施工：在高层建筑的悬挑板施工中，悬挑模板支撑方案可以有效承担悬挑结构的自重和施工荷载，确保施工过程中的安全和稳定。

2.桥梁的悬挑段施工：在桥梁的悬挑段施工中，悬挑模板支撑方案可以提供脚手架和支撑结构，为悬挑段的模板安装和调整提供方便。

3.体育场馆和展览馆的悬挑结构施工：在体育场馆和展览馆等大型公共建筑的悬挑结构施工中，悬挑模板支撑方案可以提供必要的支撑和安全保护，为施工提供便利和保障。

悬挑板支撑施工方案

吴家堡村改造项目二期1标段总承包工程

主

楼

出

车

库

悬

挑

板

支

撑

方

案

编制：

审核：

审批：

陕西建工第八建设集团有限公司

2020年4月

1、设计思路及方案确定

由于现场施工条件限制，无法采用立杆落地进行反向支撑，经项目部集体讨论决定采用出基础承台悬挑部位斜支撑并采用钢管拉结。具体布置如下：悬挑架支撑在基础承台上，采用φ48*2.75钢管斜撑，悬挑板最大长度 1.5米，基础承台距墙边1米，从墙边开始布设间距为900mm，斜撑600mm。斜撑设置在基础承台上，出承台悬挑长度为600mm。（具体详见附图）。

具体布置如下：

2、技术要求

1）、投影的承台部位必须支撑双排架，挑出承台部位的板斜撑在承台上间距1.2米，上口于挑出的水平杆相连，下口坐落在承台上，并用木楔子塞紧。

2）、设置步距为1.5米的水平杆与立杆和斜撑相连，并伸入到楼层内架体上相连，水平杆不得少于3道（含扫地杆）。

3）、混凝土抗压强度达到100%，方可拆除斜撑。

3、施工准备

3.1劳动力准备

3.2技术、材料准备

3.2.1 技术准备

1．熟悉各部位截面尺寸、标高、制定模板初步设计方案，同时组织相关人员学习规范、规程与企业规定制度。从而提高管理人员的管理水平和岗位技能水平，保证模板工程的施工质量与进度。

2．管理人员应在模板施工前向班组进行施工交底，向其详细交待施工中应注意事项。

3.根据本工程实际情况，结合施工单位现有施工条件，经过综合技术经济比较，本工程模板支撑体系选用扣件式钢管脚手架作为模板支架的搭设材料，进行

相应的设计计算。

4、搭设此支撑架的作业人员经过相应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行脚手架支搭工艺标准及操作规程，确保脚手架安全。
