麦弗逊式悬架设计说明书
汽车独立悬架设计说明书（毕业设计）
汽车独⽴悬架设计说明书（毕业设计）独⽴悬架设计说明书摘要本设计主要讲述了悬架的定义和重要性，描述了悬架的作⽤和功能主要阐述了独⽴悬架的类别和构造尤其是详细的介绍了麦弗逊式独⽴悬架的设计过程，本着满⾜车辆⾏使平顺性的原则，设计了麦弗逊式独⽴悬架的各个组成部件，并对其进⾏了校核。
如螺旋弹簧的设计和计算，横向稳定杆的设计，对导向机构进⾏了平顺性分析，横摆臂的长度计算和减震器的设计计算等。
轿车悬架是⼀个较难达到完美要求的汽车总成，这是因为悬架既要满⾜汽车的舒适性要求，⼜要满⾜其操纵稳定性的要求，⽽这两⽅⾯⼜是互相对⽴的。
⽐如，为了取得良好的舒适性，需要⼤⼤缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发⽣刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等。
怎样处理好这些⽅⾯的关系就摆在了我们设计⼈员的⾯前。
因此要是能够设计出使这些⽅⾯都能达到⼀个和谐的悬架对越来越多的汽车使⽤⼈员来说将会带来极⼤的好处。
他们将会体会到优秀悬架带给他们的良好的舒适性，和安全的平顺性。
希望本⼈的设计能够满⾜⼤家的要求。
本设计的图纸主要由计算机绘制完成，计算机编档、排版，打印出图及论⽂。
还完成了⼀定量的英⽂翻译⼯作。
关键词：麦弗逊式独⽴悬架悬架汽车悬架AbstractThe main design on the suspension of the definition and importance of a suspension described the role and functions primarily on the type of independent suspension and tectonic particularly detailed introduced Maifuxun independent suspension design process, in the spirit of the exercise smoothly vehicles meet the principles of the design of the independent suspension Maifuxun various components, and the degree of their. If screw spring-loaded design and calculation, horizontal designed to guide agencies conducted smoothly and analytical, Wang squatting length calculation and shock absorber design.Training is a perfect car for the car more difficult to achieve fuel, because it is necessary to meet the suspension of vehicle comfort, but also meet the requirements of the stability of its manipulation, and these two aspects are mutually antagonistic. For example, in order to achieve good sexual comfort, require a significant buffer car shock, which is designed spring-loaded soft farther, but the spring-loaded soft but easy to vehicle braking occurred "nod" and accelerate the "rise" and so serious adverse trends, to the detriment of the vehicle to easily lead to vehicle instability manipulation. How to handle the relationship between these areas before our designers have to face the problem .So if thesemeet the mission to design a harmonious suspension of a growing number of vehicles involved will bring great benefits. They will understand their outstanding suspension to the comfort of a good, and safe smoothly. I hope the design can satisfy all requirements.The design drawings completed mainly by computer mapping, computer archiving, typesetting, printing out maps and papers. Also completed a number of English translation work.Keyword：Maifusun type of independent suspension suspension Motor Training1概述1.1 悬架的定义及其重要性悬架是保证车轮与汽车承载之间具有弹性联系并能传递载荷、缓和冲击、衰减振动以及调节汽车⾏驶中的车⾝位置等有关装置的综总称。
5.6麦浮逊悬架设计
5.6 麦弗逊式悬架5．6．1 麦弗逊式悬架的主要结构与力学模型麦弗逊式悬架是双横臂式悬架的发展。
汽车翼子板上的铰链点代替了上横臂，减振器的活塞杆头和螺旋弹簧支承在这里。
该铰点承受所有方向的力。
这些力在活塞杆中引起弯曲。
为了避免它引起的不利的外倾角变化和主销后倾角变化，减振器活塞杆直径必须从11mm至少增大到大于20mm。
如果不改变活塞杆直径，则通常采用双筒式减振器。
麦弗逊式悬架的主要优点在于所有承担弹性元件功能和车轮导向功能的零件可组合在一个结构单元里，如图5.6.1所示。
这些零件是：a.支承螺旋弹簧下端的托盘；b.辅助弹簧11或压缩行程限位块；c.拉伸行程限位块；d.与拉杆5连接的摆轴式横向稳定杆（件7）；e.车轮转向节。
这些零件可通过焊接或挤压，或者是用螺栓固接在外套管上。
麦弗逊式悬架有很多优点。
图5.6.1麦浮逊独立悬架图5.6.2 采用轴向滚珠轴承的上弹性支承图5.6.1 主销偏移距rs为负值和带有摆轴式横向稳定杆的Opel牌Omega型和Senator B型轿车左侧的麦弗逊式悬架的后视图。
为了减小活塞杆2和导向套之间的摩擦，弹簧上斜置的。
活塞杆和弹簧上托盘9通过一个可分离支座：在E点固定在汽车翼子板上。
由弹性塑料制成的辅助弹簧11与托盘9的孔连接，下端支承在防尘罩12上。
它放在弹簧托盘3上，保护镀铬的杆2。
当车轮上跳时，辅助弹簧压在管1的封盖上。
支架4和U形夹13焊接在管1上。
横向稳定杆的拉杆5的上球铰固定在支架4。
U形夹则把车轮支架支承在U形弯脚中。
为了能使外倾角精确地调整到设计值，U形夹的上孔加工成长形孔。
车轮的导向由一个双排径向止推滚珠轴承（件14）来承担。
导向铰G的转向球通过夹钳与车轮支架连接。
横置的螺栓15穿过转向球销的环形槽，以防止球销在螺栓出现意外松动时滑脱。
图5.6.2 为采用轴向滚珠轴承的VW牌Golf II型和Jetta II型轿车的弹簧柱支座。
轴向滚珠轴承用来承受弹簧柱的转动。
汽车悬架系统设计说明书.2doc
轻型轿车悬架系统的设计【摘要】本次毕业设计的课题是轻型轿车悬架系统的设计。
必须满足以下几个要求：可靠，坚固，耐用，使用成本较低，油耗处于国内中低等水平，为当前主流技术水平。
所以，悬架的设计宜选用成熟技术，零部件，彻底的贯彻“三化”原则，较为合理的成本控制。
麦弗逊式独立悬架有着结构简单、紧凑、占用空间小等众多优点，在现代轻型汽车中得到了广泛运用。
鉴于此，此次设计，该车的前悬架采用麦弗逊式独立悬架，后悬架采用钢板弹簧式整体后悬架.这样设计可以使本车无论从经济角度还是从舒适角度，都可以达到一个较为理想的结果。
本毕业设计要求根据某较车总体方案要求，对其悬架进行设计计算。
为了阐述悬架的设计过程，说明书从设计计算对麦式悬架的设计过程进行了介绍。
说明书首先阐述了悬架中关键零部件如：螺旋弹簧、减振器等的设计、选型和计算；进而分析了悬架的结构特点和运动特征，并以此为基础建立了悬架的物理模型。
【关键词】：麦弗逊式悬架;钢板弹簧整体悬架；设计计算;选型The design of Light passenger vehicle Suspension SystemChen xiang(grade06,class01, Heat Energy and Dynamical Engineering,Shaanxi University of Technology，Hanzhong723000，Shaanxi ,Tutor：shi shao ning)AbstractTime of graduation practice problem is that the light saloon hangs to put up systematic design. As a result, Must satisfy several the following call for: Reliable , sturdy and durable, use cost comparatively low, the low grade is horizontal in oil being consumed being in in the homeland , the technology is horizontal for current main current. The design putting up therefore, hanging ought to select and use the mature technology , component and part , put "three into effect completely spending " principle , comparatively rational cost controls.Maifuxun style has had structure simple , compact independent dangerous rack , has occupied space waiting for a lot of merit for a short time , in modern light automobile to apply broadly. Because of this , this time, going forward designing that , that vehicle hangs to adopt the dyadic independent dangerous Maifuxun rack , rear overhang puts up adopt the dyadic overall of band spring rear overhang rack. Such designs that the angle still is from comfortable angle from economy being able to make this vehicle regardless of , can reach a comparatively ideal result.Graduation practice requires that comparatively, the vehicle overall plan demands , the design being in progress to whose dangerous rack secretly schemes against according to some. For the design setting forth the dangerous rack, process , specifications introduce that from designing that the process calculating the design to dyadic dangerous wheat rack has been in progress. Specifications has set forth dangerous rack middle key component and part first such as: Spiral spring , the design that the shock absorber waits for, choose a type and secretly scheme against; Have analysed the dangerous rack structure characteristic and the physics model moving a characteristic, and being that the basis has built the dangerous rack on this account then.Key words: McPherson suspension;The whole steel spring suspension; design and selection;目录中文摘要 (1)ABSTRACT (2)第一章绪论 (6)1.悬架的功用 (6)2.悬架系统的组成 (7)3.悬架的类型及其特点 (8)3.1非独立悬架的类型及特点 (9)3.2独立悬架的类型及特点 (10)4悬架形式的选择 (13)4.1总评 (13)4.2前后悬架的确定 (14)第二章悬架的设计计算 (14)1.悬架设计要求 (15)2.前悬架的设计计算 (16)2.1弹簧形式的选择 (16)2.2材料的选择 (16)3.弹簧参数的计算 (17)3.1圆柱螺旋弹簧直径d的计算 (17)3.2求有效圈数 (17)3.3其它参数 (18)4.弹簧的校验 (19)5.后悬架的设计计算 (20)5.1弹性元件的选择 (20)5.1.1加工要求 (20)5.2.2材料的参数 (20)6.钢板弹簧参数的设计计算 (21)6.1挠度的确定 (21)6.2各片长度的确定 (22)6.3断面高度及片数的确定 (22)6.4厚度的确定 (23)6.5板簧总成在自由状态下得弧高及其曲率半径 (23)7.钢板弹簧的强度校验 (24)第三章减振器的结构原理及其功用 (25)1.减震器的作用 (26)2.减震器的结构 (27)3.减震器的工作原理 (27)第四章横向稳定器的作用 (28)第五章麦佛逊式悬架导向机构 (30)1独立悬架导向机构 (38)2麦弗逊式悬架系统物理模型的建立 (40)结论 (42)参考文献 (42)致谢 (43)引言此次毕业设计的课题是轻型轿车的悬架系统。
轿车前悬架(麦弗逊式)
上述对螺旋弹簧的计算的结果如下表1-3所示。
自由高度H0
370mm
弹簧圈数n
5.5圈
螺旋角
8.89度
内径D1
78.5mm
外径D
100.5mm
节距t
44.2mm
在AUTOCAD软件环境下绘制螺旋弹簧的工程图（如图2-5）所示。为了改善
弹簧在安装后的受力状况，螺旋弹簧的两端需作端平处理，在装配时此处的配合精度选为七级精度，又因为弹簧的外径为100.5mm，根据文献[18]，粗糙度值选为3.2。
2.2.2
根据悬架系统的装配图，对其进行结构分析、计算可以得出平衡位置处弹簧所受压缩力P与车轮载荷 的关系式：
式中，
为车轮外倾角， 为减振器内倾角，
为主销轴线与减振器的夹角
式中角度如图2-3所示。
弹簧所受的最大力
取动荷系数k=1.7，则弹簧所受的最大力Pdmax为：
Pdmax=
2.车轮到弹簧的力及位移传递比
2.减振器的阻尼系数
减振器的阻尼系数不仅与非簧载质量和悬架刚度有关，还与相对阻尼系数有关。
（2-16）
捷达轿车中减振器安装在悬架中与垂直线成 的夹角，则此时的阻尼系数应根据减震器的布置特点确定：
式中：w——杠杆比,i=n/a；
N——为下横臂的长度
——减振器安装角。
2.储油筒的确定
一般 ，壁厚取2mm，材料选用20号钢。
2
2.1
2.1.1
此型轿车是一款小排量的经济型轿车，总体参数要求见表。
表1-1捷达轿车的总布置参数要求
设计状态下的前轴轴荷
710kg
空载时的前轴轴载
639kg
前桥左右悬架的总质量mu
君越麦弗逊式悬架设计及建模1
君越麦弗逊式悬架设计及建模1摘要悬架是现代汽车上的重要总成之一，它把车架（或车身）与车轴（或轮胎）弹性地连接起来。
它的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。
麦弗逊式独立悬架的减震器形式采用双向作用式筒式减震器。
本文通过对车身与悬架整体进行导向机构设计，根据计算所得数据对悬架的零件进行三维建模，采用设计软件为CATIA软件，最后对悬架进行整体装配，完成整体悬架装配图。
关键词：悬架；麦弗逊式；设计目录摘要 (1)引言 (3)1 悬架的发展历史和现状 (4)2 悬架结构方案分析 (5)2.1 悬架总成分析 (5)2.2 独立悬架优缺点分析 (7)2.3 独立悬架特点与分类 (7)3 麦弗逊式独立悬架设计 (8)3.1 麦弗逊式独立悬架设计概述 (8)3.3 麦弗逊悬架的结构分析 (10)3.4 悬架的弹性特性设计 (11)3.5 悬架弹性元件设计 (12)总结 (14)引言最近这几年，中国汽车产销不断上升，自2002年之后，中国汽车行业开始进入爆发式增长阶段，特别是随着私人消费的兴起，轿车需求量开始迅速攀升，并成为推动中国汽车发展的一股重要力量。
与此同时，中国在全球汽车产业中的地位也逐渐上升。
2007年，中国汽车需求总量为879万辆，在全球市场占比从2001年4.3%上升到2007年的12.2%。
2009年首次超越美国成为全球第一大汽车产销国后，2012年中国再次稳坐全球销量第一的位置。
全年销量超过3000万辆。
目前中国汽车市场自主品牌发展态势良好。
自主品牌乘用车的销售量也是十分可观的。
之所以自主品牌的销量不断上升，跟中国汽车品牌在乘用车领域技术不断学习进步不无关系。
中国汽车工业这些年逐步建立起有竞争性、不同技术层次的零部件配套体系。
并积极开展节能、环保型的汽车研发，推动技术进步，加快汽车产品的结构升级。
麦弗逊式悬架初步设计

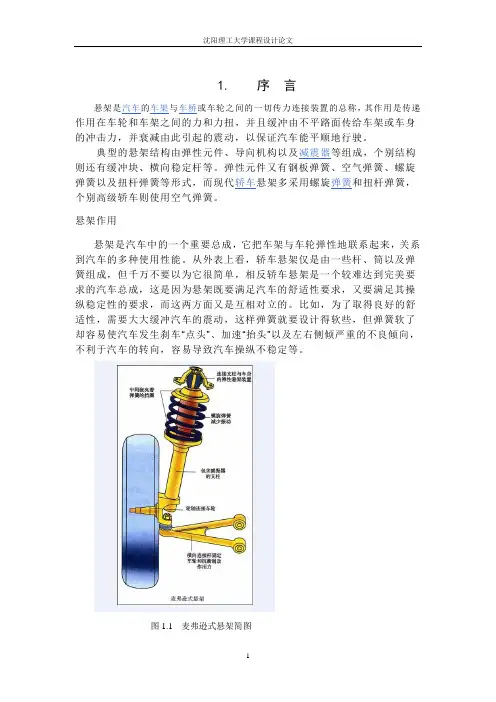

1.序言悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。
典型的悬架结构由弹性元件、导向机构以及减震器等组成，个别结构则还有缓冲块、横向稳定杆等。
弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬架多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。
悬架作用悬架是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。
从外表上看，轿车悬架仅是由一些杆、筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬架既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。
比如，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等。
图1.1 麦弗逊式悬架简图2.实体建模2.1 CATIA实体建模CATIA是汽车工业的事实标准，是欧洲、北美和亚洲顶尖汽车制造商所用的核心系统。
CATIA 在造型风格、车身及引擎设计等方面具有独特的长处，为各种车辆的设计和制造提供了端对端（end to end ）的解决方案。
CATIA 涉及产品、加工和人三个关键领域。
CATIA 的可伸缩性和并行工程能力可显著缩短产品上市时间。
2.1.1 轮胎.轮毂模型建立图2.1 轮胎，轮毂设计通过凸台，倒圆角等命令即可做出轮胎大致形状。
轮毂模型的建立和轮胎基本一致，只是有些花纹用到凹槽等命令。
图2.2轮毂设计轮毂设计经过凸台，凹槽做出。
2.1.2 转向节设计图2.3 转向节主视图这个零件的前端我们可以看出是圆柱结构，所以只需建平面，然后进行凸台即可，对于锥面，进行平面平移，多截面实体混合命令就行了。
麦弗逊式悬架的课程设计讲解
前言：悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。
典型的悬架结构由弹性元件、导向机构以及减震器等组成，个别结构则还有缓冲块、横向稳定杆等。
弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬架多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。
悬架是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，因此悬架与车辆的行驶平顺性、操控稳定性具有极大的关系。
悬架设计的好坏直接影响到整车的性能。
因此开发出高品质的悬架是车辆工程师的一项重要任务。
而悬架部分涉及的专业知识也比较高深，本文期望通过对悬架进行初级设计以达到对悬架有进一步了解的目的。
关键词:悬架；减震器；弹簧计算11悬架1.1悬架的功用汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。
它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力；保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。
1.2 悬架的组成一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。
1.弹性元件弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧等，这里我们选用螺旋弹簧。
2.减振器减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。
3.导向机构导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。
麦弗逊式悬架课程设计
麦弗逊式悬架课程设计前言：悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。
典型的悬架结构由弹性元件、导向机构以及减震器等组成，个别结构则还有缓冲块、横向稳定杆等。
弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬架多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。
悬架是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，因此悬架与车辆的行驶平顺性、操控稳定性具有极大的关系。
悬架设计的好坏直接影响到整车的性能。
因此开发出高品质的悬架是车辆工程师的一项重要任务。
而悬架部分涉及的专业知识也比较高深，本文期望通过对悬架进行初级设计以达到对悬架有进一步了解的目的。
关键词:悬架；减震器；弹簧计算1悬架1.1悬架的功用汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。
它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力；保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。
1.2 悬架的组成一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。
1.弹性元件弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧等，这里我们选用螺旋弹簧。
2.减振器减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。
麦弗逊式悬架设计说明书
麦弗逊式悬架设计说明书（汽车设计）前言悬架是现代汽车的重要组成部分之一。
虽然并非汽车在行进必不可少的装备，但如果没有悬架，将极大的影响汽车的操纵稳定性和平顺性。
悬架对整车性能有着重要的影响。
在汽车市场竞争日益加剧的今天，人们对汽车的性能的认识更多的靠更为直接的感观感受，而非他们不太懂得的专业术语。
因此，对汽车操纵稳定性﹑平顺性的提升成为了各大汽车厂商的共识。
与此关系密切的悬架系统也被不断改进，主动半主动悬架等具有反馈的电控系统在高端车辆上的应用日趋广泛。
无论定位高端市场，还是普通家庭的经济型轿车，没有哪个厂家敢忽视悬架系统及其在整车中的作用。
这一切，都是因为悬架系统对乘员的主观感受密切联系。
悬架系统的优劣，乘员在车上可以马上感受到。
“木桶理论”，很多人都知道，整车就好比是个“大木桶”，悬架是它的一片木板。
虽然，没有悬架的汽车还是可以跑动的，但是坐在上面是很不舒服的。
坐过农用车货厢的人，对此应该是颇有些体会的，即便是较好的路况，在上面也是颠来颠去的。
因为它的悬架很简单，对平顺性和操纵稳定性考虑的很少。
只有当悬架这块木板得到足够重视，才能使整车性能得以提升。
否则，只能是句空话。
正因为悬架在现代汽车上的重要重要作用，应该重视汽车悬架的设计。
只有认真，严谨的设计才能确保其与整车的完美匹配。
而要做到这一点，就必须，查阅大量相关书籍，图册，行业和国家标准。
这些是对我们这些将来要从事汽车设计，制造工作的工科出身的大学毕业生的必须经历的一个必不可少的训练。
没有经过严格的训练的洗礼，是不可能具备这种专业精神和素质的。
第1页共 25 页麦弗逊式独立悬架设计目录前言 . ......................................................................... (1)第一章悬架的功用 . ......................................................................... . (3)第二章悬架系统的组成 . ......................................................................... (4)第三章悬架的类型及特点 . ......................................................................... . (5)§3.1非独立悬架的分类及特点 . ......................................................................... .. 5§3.2独立悬架分类及特点 . ......................................................................... . (7)第四章匹配车型的选择 . ......................................................................... .. (9)第五章悬架主要参数的确定 . ......................................................................... .. (10)§5.1悬架静挠度fc ............................................................................ .. (10)§5.2悬架的动挠度fd . .......................................................................... .. (11)第六章弹性元件的计算 . ......................................................................... (13)§6.1弹簧形式、材料的选择 . ......................................................................... . (13)§6.2确定弹簧直径及刚度 . ......................................................................... .. (13)§ 6.3其他参数的计算 . ......................................................................... .. (14)§6.4弹簧的校验 . ......................................................................... (14)第七章减振器的设计 . ......................................................................... .. (15)第八章独立悬架导向机构的设计 . ......................................................................... .. 18§8.1导向机构的布臵参数 . ......................................................................... .. (18)§ 8.2 麦弗逊式悬架导向机构设计 . (19)第九章悬架系统的辅助元件 . ......................................................................... .. (22)第十章展望—未来的汽车悬架 . ......................................................................... (23)小结 . ......................................................................... . (24)参考文献 . ......................................................................... .. (25)第 2 页共 25 页 2（汽车设计）第一章悬架的功用悬架是现代汽车上的重要总成之一，它把车架和车轴弹性地连接起来，是车架（或承载式车身）和车桥（或车轮）之间的一切传力连接装臵的总称。
前麦弗逊悬架和后多连杆悬架设计定稿版
前麦弗逊悬架和后多连杆悬架设计定稿版前麦弗逊悬架和后多连杆悬架是汽车悬挂系统中常见的两种设计。
它们的主要目的是提供稳定性、悬挂平稳度和乘坐舒适度，同时还要保持车辆的操控性能。
这篇文章将详细介绍前麦弗逊悬架和后多连杆悬架的设计原理和特点。
前麦弗逊悬架是一种独立悬挂系统，通常用于前置发动机的前驱车辆。
它包括一个上部连接车身和一个下部连接车轮的麦弗逊支撑臂。
该设计的主要特点是简单、轻量化和可靠性较高。
前麦弗逊悬架可以实现良好的冲击吸收和悬挂平稳性，同时也可以提供较高的操控稳定性。
这种悬挂系统在小型和中型乘用车中广泛应用。
前麦弗逊悬架的工作原理是通过一根垂直的摆臂将车轮与车身连接起来。
车轮在悬挂系统中上下运动时，摆臂会根据路面的不平性自由摆动，从而实现对车轮的支撑和冲击吸收。
这种摆臂的设计可以减小悬挂系统的质量和复杂性，提供较高的悬挂效果。
另外，前麦弗逊悬架还可以通过调整几何参数来改变车辆的悬挂刚度和驾驶性能。
后多连杆悬架是一种独立悬挂系统，通常用于后置发动机的后驱车辆。
它包括多个连接车身和车轮的连杆，其中一个中央连杆和两个侧连杆形成一个三角形。
这种设计的主要特点是可以实现较高的悬挂平稳性、提供较大的悬挂行程和增加车架刚度。
后多连杆悬架一般应用于高性能和豪华车型中。
后多连杆悬架的工作原理是通过连杆系统将车轮与车身连接起来。
在悬挂系统中，车轮的上下运动会被连杆系统限制在一个固定的范围内。
这种设计可以提供较高的悬挂平稳性和操控稳定性，同时还可以减小车身的侧倾和俯仰。
此外，后多连杆悬架还可以通过调整连杆的长度和角度来改变车辆的悬挂刚度和驾驶性能。
综上所述，前麦弗逊悬架和后多连杆悬架是汽车悬挂系统中常见的两种设计。
它们分别适用于不同类型的车辆，但都具有提供稳定性、悬挂平稳度和乘坐舒适度的重要作用。
随着汽车技术的不断发展，悬挂系统的设计也在不断演进。
未来的汽车悬挂系统可能会结合更多的电子控制和智能化技术，进一步提高车辆的悬挂性能和操控性能。
麦弗逊悬架计算说明书
悬架系统计算说明书1．整车有关参数1．1 轴距：L=2610mm1．2 轮距：前轮B1=1530mm后轮B2=1510mm1．3 轴荷(kg)1.4 前后轮空满载轮心坐标（Z向）1．4 前、后悬架的非簧载质量(kg)：G u1=108kg G u2=92kg1．5 悬架单边簧载质量(kg)悬架单边簧载质量计算结果如下：=（795-108）/2＝343.5kg 前悬架：空载单边车轮簧载质量为M01=（872-108）/2＝382kg半载单边车轮簧载质量为 M03满载单边车轮簧载质量为M02=（891-108）/2＝391.5kg=（625-92）/2＝266.5kg 后悬架：空载单边车轮簧载质量为M1半载单边车轮簧载质量为M=（773-92）/2＝340.5kg3满载单边车轮簧载质量为M2=（904-92）/2＝406kg2、前悬架布置前悬架布置图见图1图1 T21前悬架布置简图3、前悬架设计计算3．1 前悬架定位参数:3．2 前悬架采用麦弗逊式独立悬架，带稳定杆，单横臂，螺旋弹簧，双向双作用筒式减震器。
(1) 空满载时缓冲块的位置和受力情况 空载时，缓冲块起作用，不受力 满载时，缓冲块压缩量为13.8mm ，（由DMU 模拟得知，DMU 数据引自T21 M2数据）。
根据缓冲块的特性曲线，当缓冲块压缩13.8mm 时，所受的力为：125N (2) 悬架刚度计算螺旋弹簧行程杠杆比：1.06悬架刚度为K 1= （（391.5-343.5）*9.8-125/1.06）/（5-（-15））= 17.62N/mm（3）前螺旋弹簧①截锥螺旋弹簧②螺旋弹簧行程杠杆比：1.06③刚度C1=K1*（1.06）2*0.9=17.62*（1.06）2*0.9=17.81N/mm（4）静挠度和空满载偏频计算空载时挠度 f 1= N 1/K 1=( M 01*9.8)/K 1=(343.5*9.8)/17.81=18.9cm 静挠度 f 01= f 1 +(5-(-15))/10=20.9 偏频n:空载为 Hz f n 15.19.18/5/511===满载为 Hz f n 09.19.20/5/50101===结论：前悬架偏频在1.00～1.45Hz 之间，满足设计要求。
麦弗逊悬架设计说明书
目录摘要 (2)ABASTRACT (3)第一章前言 (4)第二章设计任务 (5)第三章悬架的结构分析及选型 (6)3.1悬架的分类 (6)3.2非独立悬架与独立悬架优缺点分析 (6)3.3独立悬架结构形式分类及分析 (7)第四章方案论证 (8)4.1 悬架结构方案分析 (8)4.2弹性元件 (9)4.3减震元件 (10)4.4传力构件及导向机构 (10)4.5横向稳定器 (11)第五章前悬架系统的主要参数的确定及对整车性能的影响 (11)5.1悬架的静扰度 (11)5.2悬架的动扰度 (12)5.3悬架的弹性特性 (12)5.4前悬架主销侧倾角与后倾角 (13)第六章弹性元件的计算 (14)6.1 螺旋弹簧的设计 (14)第七章减震器机构的类型及主要参数的选择计算 (15)7.1减震器分类 (15)7.2相对阻尼系数 (15)7.3减震器阻尼系数的确定 (14)7.4最大卸荷力的确定 (17)7.5减震器工作缸直径的确定 (18)结论 (19)参考文献 (20)摘要为了提高汽车行驶的平顺性和稳定性, 本课题进行了产品名称为QF1020货车前后悬架的设计。
通过对课题内容的分析, 并结合相关设计手册,进行了方案设计与比较, 设计了麦弗逊前悬架, 钢板弹簧后悬架。
在设计中，首先，分析了麦弗逊独立悬架的组成和功用；其次，进行悬架的上各零部件强度的校核；第三，详细考虑各部件之间的连接关系；最后在此基础上进行悬架自然振动频率，悬架静挠度和动挠度以及悬架弹性特性的计算。
在分析麦弗逊悬架的组成和作用以及各零部件的尺寸确定的基础上，再利用CAD软件进行二维制图。
此次的设计进行了准确的计算和详细的结构分析，为麦弗逊悬架的结构优化提供了依据，从而在运动学和动力学方面提高汽车的性能。
关键词：麦弗逊悬架；汽车；设计；ABSTRACTIn order to enhance the automobile smooth running and the stability, This topic has carried on the suspension design of the Product Name of QF1020 vehicle. Through analyzing the topic content, and combine the correlation design handbook, carried on the plan to design and to compare, the McPherson strut front suspension , the leaf spring behind suspension and trapezium’s frame are designed. This thesis first analyzes the consists and function of the McPherson suspension in the design, then check the up and down of the suspension, Third, the various components of the link between relations is considered the suspension on the basis of the natural vibration frequency is calculated as well as static suspension deflection and dynamic deflection and elastic characteristics of the suspension terms at last. On the basis of Analysis of the composition and role of the size of the components in the two suspension, then to use CAD software, 2D software mapping .We make an accurate and detailed structural analysis on the design, which provides the reference for optimal design of the suspension. The approach can enhance the performance of the McPherson suspension and leaf spring behind suspension.Keyword: McPherson suspension; Motor vehicle; Design;第一章前言悬架是保证车轮或车桥与汽车承载系统(车架或承载式车身)之间具有弹性联系并能传递载荷、缓和冲击、衰减振动以及调节汽车行驶中的车身位置等有关装置的总称。
麦弗逊悬架学位毕业设计
摘要随着汽车工业技术的发展，人们对汽车的行驶平顺性，操纵稳定性以及乘坐舒适性和安全性的要求越来越高。
汽车行驶平顺性反映了人们的乘坐舒适性，而舒适性则与悬架密切相关。
因此，悬架系统的开发与设计具有很大的实际意义。
本次设计主要研究的是比亚迪F3轿车的前、后悬架系统的硬件选择设计，计算出悬架的刚度、静挠度和动挠度及选择出弹簧的各部分尺寸，并且通过阻尼系数和最大卸荷力确定了减振器的主要尺寸，最后进行了横向稳定杆的设计以及汽车平顺性能的分析。
本设计在轿车前后悬架的选型中均采用独立悬架。
其中前悬架采用当前家庭轿车前悬流行的麦弗逊悬架。
前、后悬架的减振器均采用双向作用式筒式减，后悬则采用半拖曳臂式独立悬架振器。
这种结构的设计，有效的提高了乘座的舒适性和驾驶稳定性。
1绪论：1.1悬架的功用悬架是车架（或承载式车身）与车桥（或车轮）之间弹性连接装置的总称。
1.传递它们之间一切的力（反力）及其力矩（包括反力矩）。
2.缓和，抑制由于不平路面所引起的振动和冲击，以保证汽车良好的平顺性，操纵稳定性。
3.迅速衰减车身和车桥的振动。
悬架系统的在汽车上所起到的这几个功用是紧密相连的。
要想迅速的衰减振动、冲击，乘坐舒服，就应该降低悬架刚度。
但这样，又会降低整车的操纵稳定性。
必须找到一个平衡点，即保证操纵稳定性的优良，又能具备较好的平顺性。
悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。
由此可见悬架系统在现代汽车上是重要的总成之一。
1.2 悬架的组成现代汽车，特别是乘用车的悬架，形式，种类，会因不同的公司和设计单位，而有不同形式。
但是，悬架系统一般由弹性元件、减振器、缓冲块、横向稳定器等几部分组成等。
它们分别起到缓冲、减振、力的传递、限位和控制车辆侧倾角度的作用。
弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，现代轿车悬架多采用螺旋弹簧，个别高级轿车则使用空气弹簧。
螺旋弹簧只承受垂直载荷，缓和及抑制不平路面对车体的冲击，具有占用空间小，质量小，无需润滑的优点，但由于本身没有摩擦而没有减振作用。
前麦弗逊独立悬架毕业设计(机械cad图纸)[管理资料]
![前麦弗逊独立悬架毕业设计(机械cad图纸)[管理资料]](https://img.taocdn.com/s3/m/b381f7a1f01dc281e43af04c.png)
摘要悬架是现代汽车上的重要总成之一，它最主要的功能是传递作用在车轮和车架(或车身)之间的一切力和力矩，并缓和汽车驶过不平路面时所产生的冲击，衰减由此引起的承载系统的振动，以保证汽车的行驶平顺性。
为了迅速衰减不必要的振动，悬架中还必须包括阻尼元件，即减振器。
此外，悬架中确保车轮与车架或车身之间所有力和力矩可靠传递并决定车轮相对于车架或车身的位移特性的连接装置统称为导向机构。
此次设计是对哈飞路宝7110前独立悬架设计，毕业设计要求根据夏利某改型车的改。
总体方案要求，对其前悬架进行设计计算。
为了阐述悬架的设计过程，说明书分别从设计计算、仿真分析、优化设计等方面对夏利用麦式悬架的设计过程进行了介绍。
说明书首先阐述了悬架中关键零部件如：螺旋弹簧、横向稳定杆、减振器等的设计、选型和校核关键词：麦弗逊独立悬架；导向机构；减震器；弹簧；横向稳定器ABSTRACTSuspension is the modern car on the important assembly, which has one of the main function is to transfer function in the wheels and frame (or body) all between the force and moment, and ease when rough road surface cars driving by the impact of attenuation arising from the vibration of the bearing system, to ensure the smooth running of the car. So must the wheel and frame or body to provide flexible connection between, rely on the elastic element to deliver the wheel or axle and frame or between vertical load of the body, and depend on the deformation to absorb energy, to achieve the purpose of the buffer.This design is to LuBao hafei before 7110 independent suspension design, the graduation design requirements according to a car to retrofit of the entrant 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言悬架是现代汽车的重要组成部分之一。
