pH计维护保养、操作SOP

pH计维护保养、操作SOP

1. 目的

规范pH计使用、维修保养,特制定被规程。

2. 范围

适用于pH计的使用、维修保养。

3. 职责

3.1.质量管理部:负责本规程的起草、修订和执行。

3.2.质量管理部QC:负责本规程的实施。

3.3.总经理:负责本规程的批准。

4. 定义

5. 引用标准

6. 材料

6.1. 仪器设备

6.2. 器械、用具

6.3. 其他

7. 流程图

8. 内容

8.1. 开机前的准备

8.1.1. 将电极杆旋入电极座内;把电极夹安装在电极杆上。

资料整理8.1.2. 把E201C复合电极安装在电极夹上,并把电极插头插在电极插座上。

8.1.3. 将pH复合电极下端的电极保护套拔下,并且拉下电极上端的橡皮套,使

其露出上端小孔。

8.1.4. 用蒸馏水清洗电极。

8.1.5. 打开电源。

8.2. 仪器的标定

8.2.1 将“选择钮”拨至pH档;“斜率”旋钮顺时针旋到底;“温度”旋钮旋

至溶液的温度值。

8.2.2. 用蒸馏水清洗电极,然后将电极插入pH=6.86(25℃)的标准缓冲溶液

中,待读数稳定后调节“定位”旋钮至该溶液在当时温度下的pH值(当

时温度下的pH值可查附录)。

8.2.3. 用蒸馏水清洗电极后将电极插入pH=4.00或pH=9.18的标准缓冲溶液中(根据被测溶液的酸碱性确定选择哪一种缓冲溶液。如果被测溶液呈酸性则选pH=4.00的溶液;如果被测溶液呈碱性,则选pH=9.18的缓冲溶液),待读数稳定后调节“斜率”旋钮至该溶液在当时温度下的pH值(当时温度下的pH值可查附录)。

8.2.4. 重复步骤4.2.2和4.2.3直到不需要再调二旋钮为止。

PHORP分析仪维护检修规程

PHORP分析仪维护检修规程

PHORP分析仪维护检修规程

第一章总则

1.1规程目的

本规程的目的是为了确保PHORP分析仪的正常运行,提高设备的可靠性和安全性,以及延长设备的使用寿命,减少维修次数和维修费用。

1.2适用范围

本规程适用于所有使用PHORP分析仪的人员,包括设备的操作、维护和检修人员。

第二章维护管理

2.1维护责任

2.1.1设备操作人员应遵守设备的使用规范,正确操作设备,定期维护设备,并及时报告设备的故障或异常。

2.1.2维护人员应具备相关的维护知识和技能,能够独立进行常规维护和故障排除。

2.2维护计划

2.2.1设备操作人员应根据制造商提供的设备维护手册,制定维护计划。

2.2.2维护计划应包括设备的常规维护、定期检查和预防性维修。

2.2.3维护计划应根据设备的使用情况和环境条件调整,确保设备能够持续稳定运行。

2.3维护记录

2.3.1设备操作人员应及时记录设备的维护情况,包括维护日期、维

护内容和维护人员。

2.3.2维护记录应保存在设备档案中,以备后续查询和参考。

第三章维护内容

3.1常规维护

3.1.1设备操作人员应定期进行设备的清洁和除尘工作,确保设备外

表干净整洁。

3.1.2定期检查设备的电源线、传感器和连接线,确保其没有损坏或

松动。

3.1.3检查设备的显示屏和按键是否正常,如有异常及时报修或更换。

3.1.4检查设备的水质供应,确保供水充足和水质符合要求。

3.2定期检查

3.2.1设备操作人员应按照维护计划,定期检查设备的性能和运行状态。

3.2.2定期检查设备的传感器,包括PH和ORP传感器,确保其灵敏

度和准确性。

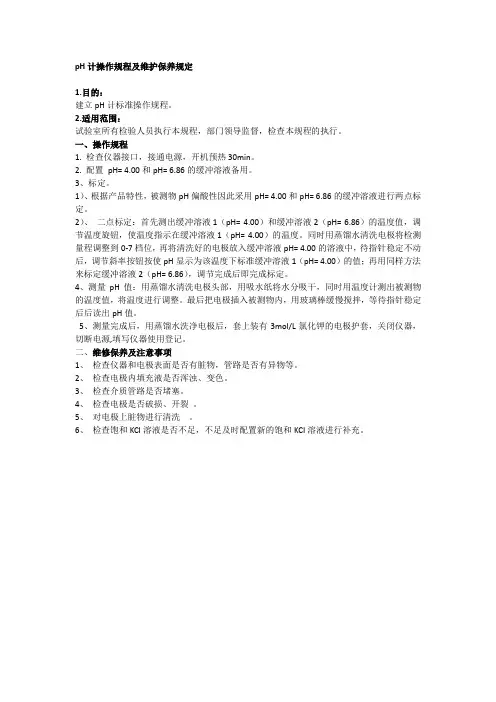

pH计操作规程及维护保养规定

pH计操作规程及维护保养规定

pH计操作规程及维护保养规定

1.目的:

建立pH计标准操作规程。

2.适用范围:

试验室所有检验人员执行本规程,部门领导监督,检查本规程的执行。

一、操作规程

1. 检查仪器接口,接通电源,开机预热30min。

2. 配置pH= 4.00和pH= 6.86的缓冲溶液备用。

3、标定。

1)、根据产品特性,被测物pH偏酸性因此采用pH= 4.00和pH= 6.86的缓冲溶液进行两点标定。

2)、二点标定:首先测出缓冲溶液1(pH= 4.00)和缓冲溶液2(pH= 6.86)的温度值,调节温度旋钮,使温度指示在缓冲溶液1(pH= 4.00)的温度。同时用蒸馏水清洗电极将检测量程调整到0-7档位,再将清洗好的电极放入缓冲溶液pH= 4.00的溶液中,待指针稳定不动后,调节斜率按钮按使pH显示为该温度下标准缓冲溶液1(pH= 4.00)的值;再用同样方法来标定缓冲溶液2(pH= 6.86),调节完成后即完成标定。

4、测量pH值:用蒸馏水清洗电极头部,用吸水纸将水分吸干,同时用温度计测出被测物的温度值,将温度进行调整。最后把电极插入被测物内,用玻璃棒缓慢搅拌,等待指针稳定后后读出pH值。

5、测量完成后,用蒸馏水洗净电极后,套上装有3mol/L氯化钾的电极护套,关闭仪器,切断电源,填写仪器使用登记。

二、维修保养及注意事项

1、检查仪器和电极表面是否有脏物,管路是否有异物等。

2、检查电极内填充液是否浑浊、变色。

3、检查介质管路是否堵塞。

4、检查电极是否破损、开裂。

5、对电极上脏物进行清洗。

6、检查饱和KCI溶液是否不足,不足及时配置新的饱和KCI溶液进行补充。

在线PH检测仪安全操作及保养规程

在线PH检测仪安全操作及保养规程

在线PH检测仪安全操作及保养规程

pH值是指物质中氢离子的浓度,是一种重要的化学指标。在线pH

检测仪能够实时监测液体中pH值,并将数据传输至控制中心。使用在线pH检测仪可以有效避免传统手动测试中的误差,提高生产效率和产品质量。本文将介绍使用在线pH检测仪时的安全操作规程和保养要点。

安全操作规程

1. 穿戴防护装备

在使用在线pH检测仪前,工作人员应穿戴相应的防护装备,包括

防护手套、防护面镜、防护服等,以避免接触到化学药品或因操作不

慎造成的伤害。

2. 检查仪器状态

在使用在线pH检测仪时,需要首先检查仪器的状态是否正常。检

查包括但不限于以下方面:

•电源是否接通,指示灯是否正常;

•信号接口是否连接正确;

•仪器是否有损坏、渗漏等情况;

•探头是否正确安装,是否有老化、腐蚀等情况。

若发现异常状态,应及时停止使用,并通知仪器维护人员进行检修。

3. 操作步骤

•将pH检测仪和信号接口接通电源;

•将测量探头安装至需要测量pH值的位置;

•打开在线监测软件,在软件中选择仪器型号和探头编号;

•等待一段时间,直到软件中显示pH值及稳定后,记录数据或进行后续相应的工作。

4. 注意事项

•不要将探头插入含有强酸、强碱或其它易腐蚀物质的介质中;

•不要使用过期或损坏的试剂;

•不要将仪器用于其它目的,违禁使用可能造成严重的人身财产损失;

•不要将仪器长时间暴露于阳光下或湿度较大的环境中,特别是雨天;

•不要将仪器放置在静电场横跨的区域内。

保养要点

1. 清洁与消毒

在线pH检测仪应定期进行清洁与消毒,以保证仪器的准确性和稳

定性。清洁时,使用湿润的软布擦拭仪器表面及探头;消毒时,可以

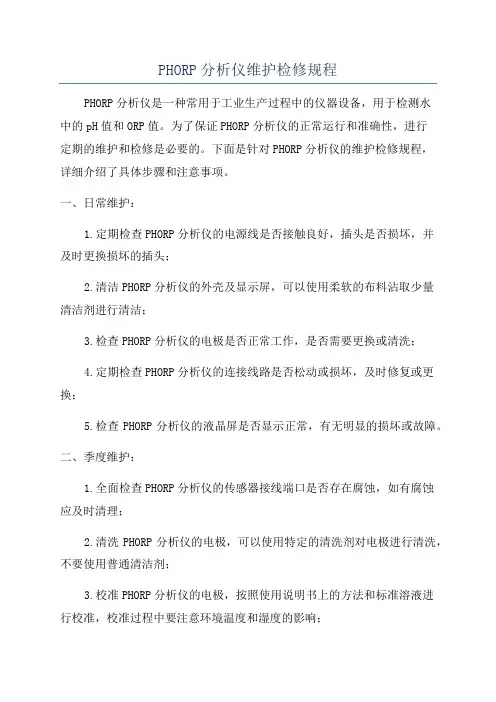

PHORP分析仪维护检修规程

PHORP分析仪维护检修规程

PHORP分析仪维护检修规程

PHORP分析仪是一种常用于工业生产过程中的仪器设备,用于检测水

中的pH值和ORP值。为了保证PHORP分析仪的正常运行和准确性,进行

定期的维护和检修是必要的。下面是针对PHORP分析仪的维护检修规程,

详细介绍了具体步骤和注意事项。

一、日常维护:

1.定期检查PHORP分析仪的电源线是否接触良好,插头是否损坏,并

及时更换损坏的插头;

2.清洁PHORP分析仪的外壳及显示屏,可以使用柔软的布料沾取少量

清洁剂进行清洁;

3.检查PHORP分析仪的电极是否正常工作,是否需要更换或清洗;

4.定期检查PHORP分析仪的连接线路是否松动或损坏,及时修复或更换;

5.检查PHORP分析仪的液晶屏是否显示正常,有无明显的损坏或故障。

二、季度维护:

1.全面检查PHORP分析仪的传感器接线端口是否存在腐蚀,如有腐蚀

应及时清理;

2.清洗PHORP分析仪的电极,可以使用特定的清洗剂对电极进行清洗,不要使用普通清洁剂;

3.校准PHORP分析仪的电极,按照使用说明书上的方法和标准溶液进

行校准,校准过程中要注意环境温度和湿度的影响;

4.检查PHORP分析仪的连通性,包括传感器线路和数据传输线路,保

证信号的稳定和准确。

三、年度维护:

1.定期对PHORP分析仪的传感器进行更换,根据使用情况和维护记录

判断是否需要更换传感器;

2.检查PHORP分析仪的主机板和电路板的连接是否松动,有无焊点开

裂或氧化;

3.清洗PHORP分析仪的主机和电路板,注意使用防静电工具和方法,

以防止静电损坏仪器设备;

4.检查PHORP分析仪的软件是否存在更新版本,如有更新应及时升级。

PH分析仪维护检修规程

PH分析仪维护检修规程

工业PH/ORP 分析仪维护检修规程

1总则

1.1主题内容与适用范围

1.1.1 主题内容

规定了化工生产中所使用的工业酸度计(PH/ORP)的维护检修规程。

1.1.2 适用范围

本规程适用于日本横河生产的PH202G型PH/ORP化工装置在线使用的Liquor-PH分析

仪(以下简称仪表)。

1.2 基本工作原理

该仪表基于原电池原理工作。

1.3 构成及功能

仪表由电源、微处理电路、显示电路、信号电路、输出电路构成。各部分主要功能如下:

a.信号电路:将电极测量到的信号处理后传送给微处理器进行处理。

b.微处理电路:对信号电路送来的信号进行处理,将结果送给显示电路和输出电路,并反馈给信号电路进行控制。

c.显示电路:显示测量信号、温度、时间、日期等参数,过程数据输入、校准、输出控制、自诊断等功能。

d.输出电路:输出隔离信号4〜20mA或0〜IV。

e. 电源:提供仪表各部分电源。

1.4 主要技术性能及规格

1.4.1 主要技术性能指标

仪器精度:PH:±0.05PH

ORP:± 3mV

温度:±「C

温度补偿范围:0〜60 C 1.4.2 主要规格

量程:PH:0.00〜14.00PH

ORP:-1999〜1999mv

温度:-10〜140C

输出信号:直流隔离输出:4〜20mA负载不大于600Q

0〜1V 负载不小于200Q

报警:报警点及死区可设置

继电器触点负荷:220V (交流,3A

1.4.3 其它

环境温度:0〜40C

相对湿度:

介质温度:-10〜140C

电源电压:220V± 10%

电源频率:50± 0.5Hz

无强磁场干扰,无强烈震动,无腐蚀性气体。

PH计操作及维护规程

PH计操作及维护规程

PH计操作及维护规程

PH计(pH meter)是用来测量溶液酸碱度的仪器,常见于实验室、

工业生产以及环境监测等领域。为了确保PH计的准确性和长期使用,需

要遵守以下操作与维护规程。

1.操作规程:

a.目视检查:在使用前,应先目视检查PH计是否完好无损,确保连

接线和电极无裂纹或损坏。

b.校准操作:在每次使用前,应对PH计进行校准,以确保准确度。

校准应参照标准溶液的操作说明书进行,其中一般涉及到2点或3点校准。

c.测量操作:将PH电极插入待测液体中,搅拌使液体充分接触电极。等待PH计读数稳定后,记录并记录测量值。

d.清洗操作:使用完毕后,应立即将PH电极用去离子水冲洗干净,

避免残留物触及电极。

e.存储操作:经清洗后,应将PH电极放入盖好的保养液中存放。如

经常使用,可将电极保养液更换频率调整为每月一次。

f.保养和维修:如发现PH计测量异常或电极故障,应按照仪器操作

手册的建议进行保养和维修。

2.维护规程:

a.保持清洁:定期检查PH计外壳和电极是否有污垢,如有污垢需用

温和的洗涤剂和软布擦拭干净,禁止使用腐蚀性溶液。

b.防止干燥:在不使用PH计时,将电极放入保养液中以防止干燥。

保养液的选择应根据PH计型号和使用要求而定。

c.避免碰撞:避免PH计受到重物的碰撞和挤压,防止电极破损。

d.准确校准:定期对PH计进行校准以确保准确性,一般建议每月校

准一次,并在重大实验或使用前进行校准。

e.经常更换电极:根据使用频率和性质,电极应定期更换。如果发现

电极灵敏度降低或损坏,应及时更换以保证准确测量结果的获取。

f.储存注意:长时间不使用的PH计应在存放前进行干燥处理,并将

ph计的维护及使用注意事项标准

ph计的维护及使用注意事项标准

ph计的维护及使用注意事项标准

一、维护标准

1.定期清洁ph计表面,保持仪器外观干净整洁。可以使用柔软的布料擦拭,避免使用含有化学成分的清洁剂。

2.定期检查ph计的内部部件,如电极、传感器等,确保其正常工作。如有问题,应及时联系专业人员进行维修。

3.保持ph计在适宜的环境中存放,避免过度潮湿或干燥,以防电路板腐蚀或元件老化。

4.定期进行校准,以确保测量数据的准确性和可靠性。校准应遵循制造商的指南。

5.存放ph计时应将其放置在平稳、无震动的场所,避免阳光直射、雨淋等。

6.每次使用完毕后,应关闭电源以节省能源。

二、使用注意事项

1.使用前检查ph计是否正常工作,如显示屏、按键等是否正常。如有问题,应立即停止使用并联系专业人员处理。

2.使用ph计时,要确保所测溶液的pH值在测量范围内,超出范围可能会导致测量数据不准确或损坏仪器。

3.在使用前将ph计电极用蒸馏水清洗干净,并浸泡在蒸馏水中以保持电极的灵敏度。避免使用含有氯离子或其他有害物质的溶液清洗电极。

4.使用ph计时要小心安全,避免溅到腐蚀性溶液或高温区域。

5.使用完毕后应及时清洗电极并浸泡在保护液中,以保持其性能。

6.避免将ph计暴露在过热、过湿或灰尘较多的环境中,以防仪器损坏或影响其性能。

7.不要随意拆卸ph计内部部件,如需维修,应请专业人员进行操作。同时,不要尝试自行调整仪器内部参数,以免影响其准确性。

8.使用ph计时应遵循相关安全操作规程,如佩戴安全防护用品,如手套、护目镜等。

9.避免将ph计用于其他用途,以防损坏仪器或造成安全隐患。

159-pH分析仪检维修规程1

159-pH分析仪检维修规程1

分类:B类

装置:

设备位号:

施工单位:

[]-作业B-检修作业人员

图例()-确认C-车间设备工程师

D—机电仪厂专业工程师

<>-安全关键点S-设备处专业工程师

生效签字日期执笔:薛洪明

参加编制:仪表车间年月日

仪表专业工程师年月日

厂总工程师年月日

机电仪部年月日

公司领导年月日

修改序号版本修改时间修改人

年月日

计算机编码:03

工程验收确认

检修负责人:

装置设备负责人:

状态卡0

初始状态M 0

办理作业票,准备工具、标液、防护用品。

000 办理作业票。

010 确认现场条件。

020 准备工作。

030 落实监护人。

状态卡1

状态M 1

拆一次检测元件

100 切断介质。

110 排污、泄压。

120 调整参数达到要求。

状态卡2

状态M 2

电极校验

200 温度电极校准。

210 pH电极校准。

220 输出校准。

状态卡3

状态M3

回路调试、联调。

300 回路测试。

310 回路联调。

状态卡4

状态M4

检测元件回装

400 一次检测元件回装。

410 调节参数满足pH测量要求。

420 防水防爆检查。

状态卡5

最终状态M5

检修完毕,交付使用。

500 交付使用。

装置:

区域:

位号:

动作卡0

初始状态M 0

办理作业票,准备工具、标液、防护用品

000 办理作业票。

001 B-[ ]办理完作业票。

010 确认现场条件。

011 B-[ ]检查现场是否有腐蚀性、毒性物质泄漏,确认已具备检修作业条件。

020 准备工作。

021 B-[ ]腐蚀性环境、介质,准备防护手套、眼镜。剧毒性环境准备与有毒物质相应的防护面罩、滤毒罐。

022 B-[ ]准备必要的工具、仪器设备。

ph计使用注意事项及维护保养

ph计使用注意事项及维护保养

ph计使用注意事项及维护保养

摘要:

一、PH计使用注意事项

1.玻璃电极的储存和清洗

2.复合电极的维护

3.电源开关和测量选择

二、PH计的标定方法

1.每天标定一次

2.电极清洗和浸泡

三、PH计的保养技巧

1.长期储存

2.定期检查和维护

3.避免损坏电极

正文:

PH计是一种常用的实验室仪器,用于测量溶液的酸碱度。为了确保测量结果的准确性和仪器的长期使用,我们需要注意以下几点:

一、PH计使用注意事项

1.玻璃电极的储存和清洗:玻璃电极在初次使用前,应在蒸馏水中浸泡一昼夜以上。长期储存时,短期可存放在PH4的缓冲溶液中,长期则存放在PH7的缓冲溶液中。玻璃电极球泡受污染可能使电极响应时间加长,可用CCL4或皂液揩去污物,然后浸入蒸馏水一昼夜后继续使用。污染严重时,可

用5%HF溶液浸10~20分钟,立即用水冲洗干净,然后浸入0.1N HCl溶液一昼夜后继续使用。

2.复合电极的维护:复合电极内有KCl饱和溶液作为传导介质,如干涸结果测定不准,必须随时观察有无液体,发现剩余很少量时到化验室灌注。复合电极接口不允许有污染,包括有水珠。复合电极连线不能强制性拉动,防止线路接头断裂。

3.电源开关和测量选择:打开电源开关后,再打到PH测量档。在使用过程中,注意观察电极的响应和测量结果,确保仪器在正常工作状态下。

二、PH计的标定方法

1.每天标定一次:在使用PH计进行测量前,需要进行标定。一般来说,当测量间隔时间较短时,每天标定一次已达到要求。

2.电极清洗和浸泡:在标定前,先将电极用蒸馏水清洗,然后将电极插在PH7(或根据实验室实际情况选择适当的缓冲溶液)中,调节温度补偿器使指示准确。

pH仪维护保养及操作规程

pH仪维护保养及操作规程

pH仪维护保养及操作规程

1、正确使用与保养电极

目前实验室使用的电极都是复合电极,其优点是使用方便,不受氧化性或还原性物质的影响,且平衡速度较快。使用时,将电极加液口上所套的橡胶套和下端的橡皮套全取下,以保持电极内氯化钾溶液的液压差。

(1)复合电极不用时,可充分浸泡3M氯化钾溶液中,切忌用洗涤液或其他吸水性试剂浸洗;

(2)使用前,检查玻璃电极前端的球泡,正常情况下,电极应该透明而无裂纹;球泡内要充满溶液,不能有气泡存在;

(3)测量浓度较大的溶液时,尽量缩短测量时间,用后仔细清洗,防止被测液粘附在电极上而污染电极;

(4)清洗电极后,不要用滤纸擦拭玻璃膜,而应用滤纸吸干,避免损坏玻璃薄膜、防止交叉污染,影响测量精度;

(5)测量中注意电极的银—氯化银内参比电极应浸入到球泡内氯化物缓冲溶液中,避免电计显示部分出现数字乱跳现象,使用时,注意将电极轻轻甩几下;

(6)电极不能用于强酸、强碱或其他腐蚀性溶液;

(7)严禁在脱水性介质如无水乙醇、重铬酸钾等中使用。

2、标准缓冲液的配制及其保存

(1)pH标准物质应保存在干燥的地方,如混合磷酸盐pH标准物质在空气湿度较大时就会发生潮解,一旦出现潮解,pH标准物质

即不可使用;

(2)配制pH标准溶液应使用二次蒸馏水或者是去离子水;如

果是用于0.1级pH表测量,则可以用普通蒸馏水;

(3)配制pH标准溶液应使用较小的烧杯来稀释,以减少沾在

烧杯壁上的pH标准液;存放pH标准物质的塑料袋或其它容器,除

了应倒干净以外,还应用蒸馏水多次冲洗,然后将其倒入配制的pH

标准溶液中,以保证配制的pH标准溶液准确无误;

多参数测试仪(pH计)操作维护规程

多参数测试仪(pH计)操作维护规程

多参数测试仪(pH计)操作维护规程

1.目的

为保证该仪器的正确使用和检测数据的准确、可靠,特制定本程序。

2.适用范围

本程序适用于梅特勒-托利多S220多参数测试仪操作与维护。

3.操作步骤

第一次使用的PH电极或长期停用的PH电极,在使用前必须在1mol/L氯化钾溶液中浸泡24h。将多功能电机架插入多功能电机架插座中;将PH复合电极安装在电极架上。将PH复合电极下端的电极保护套拔下,并且拉下电极上端的橡皮套使其露出上端小孔。用蒸馏水清洗电极。

3.1 PH校准

最多可进行pH/离子5点校准。校准只能在标准视图中进行。如果在仪表显示超级视图时按CAL启动校准,它将自动切换到标准视图。

3.1.1 pH/离子一点校准

1、将电极浸入到缓冲溶液/标准液中,按CAL,Cal1出现在屏幕上。

2、信号稳定后,仪表根据预先选择的终点模式自动终点或按READ键手

动终点;屏幕上显示相应的缓冲液或标准液数值。

3、按结束接受校准数据,校准结果显示在显示屏上。

4、按保存保存结果或按退出放弃这次校准,仪表自动回到测量画面。

(一点校准仅对电极的零电位进行修正。如果该电极之前进行过多点校准,仪表将使用之前保存的斜率。否则将使用理论斜率。)

3.1.2 pH/离子多点校准

1、按照“pH/离子多点校准”(步骤1-2)中的描述进行第一点校准。

2、用去离子水冲洗电极。

3、将电极放入下一个校准缓冲液中。

4、按CAL键,Cal2出现在屏幕上。信号稳定后,仪表根据预先选择的终

点模式自动终点按READ键手动终点。仪表会显示相应的缓冲液数值。

5、对所有校准缓冲液重复步骤2-4。

PH计维护保养规程

PH计维护保养规程

PH 计维护保养规程

一、日常巡视工作内容

1、传感器及连接附件是否正常;

2、变送器现场PH值、温度示数是否有正常;

3、是否有错误代码。

二、DO分析仪维护周期

1、在正常情况下,2-3个月清洗一次传感器探头;

2、6个月标定一次传感器探头,一次传感器如有污垢要求进行及时清除。

三、DO分析仪清洗维护规程

1、将变送器从被测介质中提出;

2、用纯水清理传感器可以加少量的清洗剂;

3、用软布檫干传感器;

4、将传感器放入到被测介质中,观察现场仪表显示情况。

注:⑴如现场越栏操作,必须穿好救生衣,系好安全带,防止落水,至少一

人现场监护。

⑵停止进水时,应对传感器探头进行保护,不能长期暴露在空气中。

酸度计的维护保养及操作规程

酸度计的维护保养及操作规程

酸度计的维护保养及操作规程

酸度计即PH计,由电极与电计两部分构成,紧要利用电测法检测水溶液的PH值,广泛应用于食品、环保、医疗、农业等行业。酸度计是一种普及率很高的仪器,虽然操作简单,但使用过程中常常显现各种问题,因此酸度计的维护保养问题需要引起重视。

1.玻璃电极的保养

测定后玻璃电极需要用蒸馏水清洗,再用滤纸吸干水分。注意不要对玻璃电极的连接插头造成污染。

不使用时,玻璃电极应浸泡在蒸馏水中。注意水面不要太高,防止玻璃电极上部的绝缘性能受到影响。

若长时间不用,则须彻底清洁,然后晾干装入原包装盒。

假如玻璃电极表面因频繁测试性质不同的溶液导致污染,显现污点或杂质膜,需要对电极进行活化处理。

2.甘汞电极的保养

甘汞电极的问题紧要由两种情况:一是电极内部饱和kcl溶液流失,二是kcl析出过多导致溶液不饱和。两种情况都需要重新装填kcl溶液。重装溶液需注意:1.kcl溶液的纯度要高;2.装填的工具须彻底清洁,避开污染溶液;3.装入溶液时要使溶液内存在少量kcl颗粒,保证溶液处于饱和状态。

3.电计的保养

若电计长时间不用,须卸下电极,将接续器插入玻璃电极的输入口,或者用废玻璃电极插头插入,防止灰尘进入,然后放入原包装,存放于干燥清洁处。电极需要定期通电。

酸度计的使用

首先、酸度计的安装

①电源的电压与频率必需符合仪器铭牌上所指明的数据,同时必需接地良好,否则在测量时可能指针不稳。

②仪器配有玻璃电极和甘汞电极。将玻璃电极的胶木帽夹在电极夹的小夹子上。将甘汞电极的金属帽夹在电极夹的大夹子上。可利用电极夹上的支头螺丝调整两个电极的高度。

pH酸度计使用维护与保养规程

pH酸度计使用维护与保养规程

文件制修订记录

目的:建立PHS-3C pH计使用、维护与保养规程

范围:PHS-3C pH计

职责:分析测试中心对本规程的实施负责

正文:

1.仪器的使用

1.1开机

——接通电源开关,按“开/关”键,使仪器预热三十分钟。打开电极填液孔,

拧下电极保护帽,用蒸馏水清洗电极,并用滤纸吸干备用。

1.2标定

1.2.1按“mordel”按键把测量选择调到PH档,按“确认”键即可;用温度计测量缓冲液的温度,再按“mordel”键一次,至数显温度数据(闪烁),通过“▲”、“▼”按键调节温度,然后按“确认”键,使设定的温度与准缓冲液温度值一致。

1.2.2 把电极插入pH=6.86的缓冲液中,按“mordel”按键2次,把测量选择定位(屏幕下方显示“定位”),通过“▲”、“▼”按键调节数值,然后按“确认”键,使仪器显示读数与该缓冲液在当时温度下的pH值相一致。

1.2.3用蒸馏水清洗电极并用滤纸吸干,再插入pH=4.0(或pH=9.18)缓冲液中,按“mordel”按键3次,把测量选择斜率(屏幕下方显示“斜率”),通过“▲”、“▼”按键调节数值,然后按“确认”键,使仪器显示读数与该缓冲液在当时温度下的pH值相一致。

注:测定液偏酸性,一般使用pH=4.0的缓冲液校正斜率;反之,测定液偏碱性或中性时,一般使用pH=9.18的缓冲液校正斜率。

1.2.4重复以上两步直到不用再调节定位和斜率两调节旋钮为止,仪器完成标定。用蒸馏水清洗电极并用滤纸吸干备用。

1.3测量pH值

1.3.1被测液与标定用缓冲液温度相同时,把电极用被测溶液清洗一次,再放入被测溶液,用玻璃棒搅拌溶液、使溶液均匀,在显示屏上读出溶液的pH值。

pH计操作、使用、清洁、维护、保养标准操作规程

pH计操作、使用、清洁、维护、保养标准操作规程

1 主题内容与适用范围

本SOP规定了pH计操作、使用、清洁、维护、保养操作规程。

本SOP适用于pH计操作、使用、清洁、维护、保养。

2 引用标准

pH计说明书

3 职责

操作人员负责pH计的使用与日常校准维护。

设备部负责对pH计的使用与维护情况进行监督检查,负责联系pH计的外部校验。\

4 操作内容

准备工作

安装电极架电极架由底座金属片,支杆和电极夹组成,先将底座金属片安装到仪器底部,注意该金属片可以任意安装在仪器底部的二侧,旋紧螺丝即可。将支杆旋紧到金属片上,再将电极夹安装到支杆上。

连接电源适配器:将电源适配器插头插入仪器的“DC9V”插座中并插紧。电源电压应符合适配器上标注的电压要求。适配器插口内径2.5mm,电源内“ + ”外“–”。电极插口电极有二个插口:BNC插口连接pH传感器,RCA插口连接温度传感器。将电极的二个插头分别接入仪器“pH/mV”接口和“TEMP”接口。注意不要用力拉扯电缆线,否则会接触不良。保持插头洁净干燥,不要用脏手去触摸插头。

电极使用

pH电极浸入溶液后,要搅拌晃动几下再静止放置,以排除气泡干扰,读数更加精确和稳定。或者可以将电极头部的保护罩旋下进行测试,但要注意小

心球泡损坏。

:

仪器校准仪器首次使用时应进行三点校准,首先将pH计电极插入标准邻苯二甲酸盐缓冲液()中进行测量,然后用纯化水清洗pH计电极并甩干,再将pH电极插入标准磷酸盐缓冲液()中进行测量,之后用纯化水清洗pH计电极并甩干,最后将pH计电极插入标准硼砂缓冲液()中进行测量,三次测量的差值与标准缓冲液应在内方可进行样品的测量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工业 PH/ORP 分析仪维护检修规程

1 总则

1.1 主题内容与适用范围

1.1.1 主题内容

规定了化工生产中所使用的工业酸度计(PH/ORP)的维护检修规程。

1.1.2 适用范围

本规程适用于日本横河生产的 PH202G型PH/ORP化工装置在线使用的Liquor-PH分析仪(以下简称仪表)。

1.2 基本工作原理

该仪表基于原电池原理工作。

1.3 构成及功能

仪表由电源、微处理电路、显示电路、信号电路、输出电路构成。各部分主要功能如下:

a. 信号电路:将电极测量到的信号处理后传送给微处理器进行处理。

b. 微处理电路:对信号电路送来的信号进行处理,将结果送给显示电路和输出电路,并反馈给信号电路进行控制。

c. 显示电路:显示测量信号、温度、时间、日期等参数,过程数据输入、校准、输出控制、自诊断等功能。

d. 输出电路:输出隔离信号 4〜20mA或0〜1V。

e. 电源:提供仪表各部分电源。

1.4 主要技术性能及规格

1.4.1 主要技术性能指标

仪器精度: PH:±0.05PH

ORP:± 3mV

温度:土「C

温度补偿范围:0〜60 C

1.4.2 主要规格

量程: PH: 0.00〜 14.00PH

ORP: -1999〜 1999mv

温度:-10〜140C

输出信号:直流隔离输出:4〜20mA负载不大于600Q

0〜1V负载不小于200Q

报警:报警点及死区可设置

继电器触点负荷:220V (交流),3A

1.4.3 其它

环境温度:0〜40 E

相对湿度:w 85%

介质温度:-10〜140C

电源电压: 220V±10%

电源频率: 50±0.5Hz

无强磁场干扰 ,无强烈震动 ,无腐蚀性气体。

仪器外形尺寸:156mm x 156mm x 178mm

开孔尺寸:141mm x 141mm

1.5 对分析仪表维修人员的要求

分析仪表维修人员应具备如下条件:

a. 熟悉本规程及仪表说明书等有关技术资料;

b. 熟悉工艺流程,了解该仪表在其中的作用;

c. 必须具有高中以上文化程度,有一定的物理、化学、电子技术基础知识,具有分析仪表基本维修技能;

d. 能够正确地使用常用测试仪器;

e. 对一些常见的仪表故障应具有分析判断和处理能力。

2 完好条件

2.1 整机及零部件完整,符合技术要求,即:

a. 整机及零部件、附件齐全完好;

b. 仪表铭牌清晰;

c. 紧固件无松动、不泄漏,接插件接触良好,可动件调节灵活自如;

d. 取样管道系统无泄漏。

2.2 运转正常,性能良好,符合使用要求,即:

a. 被测溶液经预处理减压、冷却后能满足仪表安全稳定运行的要求;

b. 仪表运行质量达到本规程第 1.4.1 条技术性能指标;

2.3 设备及环境整齐、清洁,符合工作要求,即:

a. 仪表外壳无灰尘和油污,油漆无剥落,无明显损伤;

b. 仪表现场所处环境无强烈震动,无强电磁场,腐蚀性弱,清洁干燥;

c. 仪表管路和电缆敷设、排列整齐,保温伴热符合要求;

d. 工作场所无强的热辐射源。

2.4 技术资料齐全、准确、符合管理要求,即:

a. 仪表说明书、运转资料、部件及记录等治疗齐全;

b. 产品制造单位、型号、出厂日期及产品合格证等有关资料保存完好;

c. 仪表历年校准、检修、故障处理及零部件更换记录等资料准确、齐全 3 维护

3.1 日常维护

3.1.1 巡回检查

每班至少进行两次巡回检查,内容包括:

a. 检查被测溶液的温度、压力和流速是否在正常范围内;

b. 检查各管路有无泄漏,穿线管和接线盒是否进水;

c. 检查仪表显示、仪表输出与工艺指标或人工分析值相比较,若超出正常范围应找原因

d. 冬季应检查保温蒸汽伴热情况

e. 巡检中发现不能解决的问题应及时报告,危及仪表安全运行时应采取紧急停表等措施,并通知工艺人员;

3.1.2 定期检查

定期维护内容包括:

a. 每月检查仪表中的干燥剂。若需要则更换。

b. 每 3 个月检查一次电极系统,若有污染或损坏,则进行清洗和更换。

c. 每 3 个月检查一次清洗装置。重点检查是否清洗装置是否堵塞或腐蚀。

3.2 定期校准

3.2.1 校准周期

校准周期为 3 个月。

3.2.2 校准仪器

标准电压信号发生器

温度计

数字万用表

精密电阻箱

3.2.3 标准溶液

邻苯二甲酸氢钾 PH 4.00 (25C)

中性磷酸盐 PH 6.86 (25 E)

硼砂 PH 9.18 (25C)

标准溶液的 PH 值与温度有关,校准时要根据温度 -PH 对照表和所测的溶液的温度,确定

标准缓冲溶液的准确的PH值,见表1

表1

324校准前的准备

其步骤如下:

a. 准备3个烧杯、蒸馏水、低PH值和高PH值的标准缓冲溶液,以及温度计

b. 在一个烧杯中灌入足够的低 PH值标准缓冲溶液,在另一个烧杯中灌入足够的高 PH值标准缓冲溶液。

c. 将电极系统自检测器中取出。

325零点校准

其步骤如下:

a. 将电极系统用蒸馏水清洗干净,用滤纸擦干后放入PH6.86(25C)的缓冲溶液中。

b. 接通仪器的电源,当仪表指示稳定后执行PH标定功能(STD ),当显示基本不变时,操作按键使其显示为该缓冲液当时温度下的 PH值

3.2.6 斜率校准

相关文档
最新文档
