设计平台印刷机的版台的传动机构Ⅰ及滚筒的传动机构Ⅱ.

合集下载

平台印刷机课程设计说明书

平台印刷机课程设计说明书

设计题目:平台印刷机主传动机构运动简图设计学院:专业:班级:设计者:学号:指导教师:2010年7月7日一、设计题目:平台印刷机的主传动机构的运动简图的设计设计条件:平台印刷机的工作过程有输纸、着墨、压印和收纸四部分组成,主运动是压印卷有空白纸张的滚筒与嵌有铅字的版台之间纯滚动来完成。

设计的条件是版台的移动速度严格等于滚筒表面的圆周速度,再次为了提高生产的效率,要求版台的运动有急回运动特性。

二、机械运动方案的确定与论证由电动机到版台之间的运动是将转动转化成平面的运动。

这种转换运动的方法有很多种,常见的方法有摩擦传动、齿轮齿条传动、螺旋机构传动、凸轮机构传动、曲柄滑块机构以及组合机构等。

此设计课题的要求为了提高生产效率要求版台的运动具有急回特性,因此我们要在凸轮传动机构、曲柄滑块机构以及组合机构中选取最佳方案。

由此分析我们可以采取可以实现较好机械运动条件的组合运动的方案。

在组合运动机构之中,采用曲柄滑块机构和双曲柄机构以及凸轮机构等进行组合。

在传动链的终端要求滚筒和版台的瞬时速度必须相等,这样才不会出现字迹模糊。

当主传动机构不能满足上述条件的时候我们还需要设计补偿机构来调节。

补偿机构可以采用凸轮传动机构来实现,凸轮传动机构具有传递精度高的优点。

可以实现对机构误差的微细调节。

传动机构Ⅰ的参考方案可由双曲柄机构 AABB和曲柄滑块机构BCD串联组成,将曲柄AA的转动转变为D点往复运动。

当齿条固定不动的时候,中心为D 的行星齿轮将带动齿条移动,并且将齿条固定在印刷版台的下部,以期实现齿条与版台的联动。

下部的齿条与有凸轮组成的补偿机构相连实现补偿。

其中凸轮与从动曲柄BB为同一构件,主动曲柄AA的转动与滚筒的转动同步。

当上部与版台固结的齿条的工作移动速度偏离要求的时候,可以通过凸轮的轮廓曲线进行调节,控制下部齿条补偿移动来补偿误差。

另一个传动机构Ⅰ设计为双曲柄机构,可以用于带动滚筒的转动。

各个杆的尺寸已知。

两个传动机构通过一对齿轮传动建立其运动关系。

实验一 基于机构组成原理的拼接设计指导书.docx

实验一 基于机构组成原理的拼接设计指导书.docx

实验一基于机构组成原理的拼接设计一、实验目的1、加深学生对机构组成原理的认识,进一步了解机构组成及其运动特性;2、培养学生的工程实践动手能力;3、培养学生创新意识及综合设计的能力。

二、设备和工具1、创新组合模型一套:1)五种平而低副II级组,四种平而低副II级组,各杆长可在80-340mm内无级调整,其他各种常见的杆纟fl可根据需要自由装配;2)两种单构件髙副杆组3)八种轮丿郭的凸轮构件,其从动件可实现八种运动规律:i )等加速等减速运动规律上升200mm,余眩规律冋程,推程运动角180°,远休止角30° , 近休止角30°,冋程运动角120。

,凸轮标号为1;ii)等加速等减速运动规律上升20mm,余弦规律冋程,推程运动角180°,远休止角30° , 冋程运动角150°,凸轮标号为2;iii)等加速等减速运动规律上升20mm,余弦规律冋程,推程运动角180°,冋程运动角150° , 近休止角30°,凸轮标号为3;iv)等加速等减速运动规律上升20mm,余弦规律冋程,推程运动角180°,冋程运动角180° , 凸轮标号为4;v)等加速等减速运动规律上升35mm,余弦规律冋程,推程运动角180°,远休止角30° , 近休止角30°,冋程运动角120。

,凸轮标号为5;vi)等加速等减速运动规律上升35mm,余弦规律冋程,推程运动角180°,远休止角30° , 冋程运动角150°,凸轮标号为6;吋)等加速等减速运动规律上升35mm,余弦规律冋程,推程运动角180°,冋程运动角150° , 近休止角30°,凸轮标号为7;诚)等加速等减速运动规律上升35mm,余弦规律冋程,推程运动角180°,冋程运动角180° , 凸轮标号为8;4)模数相筹齿数不同的7种直齿圆柱齿轮,其齿数分别为17, 25, 34, 43, 51, 59, 68,可提供21种传动比:与齿轮模数相等的齿条一个。

【精品毕设】平台印刷机——机械原理课程设计

【精品毕设】平台印刷机——机械原理课程设计
Φ=Ψ
机构2的从动曲柄h则与滚筒同步转动。
(
Ψ=2*S/Rcir
式中S—滑块位移;Rcir—滚筒半径。
(
如图5所示,几何关系为:
h4^2+h3^2+h1^2-h2^2-2h1*h4cosΨ—1-2h1*h3cosΨ1cosΨ3-2h1*h3sinΨ1sinΨ3=0
A*sinΨ3+B*cosΨ3-C=0
生产率(张/小时)
4400~4500
滚筒直径( )
360
版台往复行程长度( )
795
电动机
功率(kw)
3
转速(r.p.m)
1450
2
传动机构I:机架长55.0 mm
传动机构II:h1=145.0mm,h2=178.0mm,h3=175.0mm,h4=65.5mm
齿轮传动的参数:i=1,m=4mm,z=105
四、
分析其运动特点,准备运动的分析计算公式和C语言程序.计算数据,绘制运动关系图.进行机构设计
1
(1)
如图3所示普通的偏置曲柄滑块机构,标记曲柄长为r,连杆长l,偏心距e:
图3
引入参量λ=l/r,δ=e/l;
则有cosα=(1-sin2α)1/2 =(1-[(l/λ)sinΦ-δ]2)1/2,当(l/λ)和δ均较小时,将该示展开,得其近似值。
(图1)
图1
二、
1

1)传动机构I——从电动机到版台的运动链;
2)传动机构II——从电动机到印刷滚筒的运动链;
3)位移补偿机构。
(2)
1)传动机构I——把电动机的旋转运动转化为版台的直线移动;
2)传动机构II——把电动机的旋转运动转化为印刷滚筒的旋转运动;

平台印刷机课程设计说明书

平台印刷机课程设计说明书

机械原理课程设计说明书题目:平台印刷机学院:机电工程学院班级:11001602学号:1100160223指导老师:杨运泽日期:2013年12月21日1、机械原理课程设计简介机械原理是一门以机器和机构为研究对象的学科。

机械原理课程设计 是将课堂上的知识转化为实践,将所学得机械基础理论运用于一个简单的 机械系统中,通过机械传动方案的总体设计、机构分析和综合,进一步巩 固掌握课堂教学知识,并结合实际得到工程设计方面的初步训练, 培养学 生综合运用技术资料,提高绘图、运算的能力。

同时也提升学生的创新能 力和动手能力。

机械原理课程设计主要研究的问题是机构的参数和机构的各种特性, 即机构分析和运动分析。

然后根据机构的参数和特性来设计机构,包括机 构的运动设计、机构的平衡设计以及速度的调节。

计算机在课程设计中起到非常重要的作用,可以运用 作图、Soliworks 软件仿真等。

机械原理课程设计的任务是平台印刷机主传动机构设计。

的时间内,根据的要求,确定工作原理和绘图系统功能图, 明书。

根据课程设计的任务,对工作原理及工艺动作进行分解,由印刷机的工作原理图可知,机器由一台电动机驱动,运动由电动机经 过减速AutoCAD 软件要求在一周 并编写设计说其分解图如下:装置后分成两路,一路经过传动机构I带动版台做往复直线运动,另一路经过传动机构II带动滚筒做回转运动。

当版台与滚筒接触时,在纸张上压印字迹和图形。

3平台印刷机的设计过程3.1、平台印刷机的原始数据及设计要求(1)、要求构思合适的机构方案实现平台印刷机的主运动:版台作往复运动,滚筒做连续或间歇运动。

(2)、为了保证印刷质量,要求在印刷过程中,滚筒和版台之间无相对滑动,即在压印区段,滚筒表面的线速度和版台的移动速度相等。

(3)、为了保证整个印刷幅面上的印痕浓淡一致,要求版台在压印区内的速度变化限制在一定的范围内(应尽可能小)。

(4)、设计参数:印刷生产率2000张/小时,版台行程长度730mm压印区段长度440mm滚筒直径232mm电动机功率1.5KW 转速940r/min。

包装印刷造纸机传动系统设计方案

包装印刷造纸机传动系统设计方案

根据控制系统方案,设计合适的控制程序,包括主程序、中断
程序、子程序等。
05
传动系统关键技术问题 及解决方法
负载特性分析
总结词
了解设备运行过程中的负载特性是传动系统设计的关键。
详细描述
通过分析造纸机的负载特性,可以更好地选择合适的传动元件,如电动机、减速机、轴承等,以适应不同的工况 需求。同时,对于一些特殊的负载波动情况,如突然的冲击载荷或负载突变,也需要采取相应的措施来确保传动 系统的稳定性和可靠性。
优化设计参数确定
齿轮设计
根据机器的运行特性,选择合适的模数、齿数、齿形等参数,以 提高齿轮的传动效率、降低噪音和振动。
轴承选型
根据轴的尺寸和载荷分布,合理选择轴承类型、尺寸和配置方式 ,以实现轴承的可靠运行和支撑。
轴的设计
对轴的材质、截面尺寸、长度和刚度等方面进行合理设计,以满 足机器的运行要求并降低成本。
造纸术是中国古代四大发明之 一,对人类文明的发展做出了 重要的贡献。
包装印刷造纸机是现代造纸工 业中的重要设备,其传动系统 是保证设备正常运行的关键部 分。
目前,包装印刷造纸机的传动 系统存在一些问题,如传动效 率不高、维护成本较高等。
研究目的和意义
01
研究包装印刷造纸机传动系统设 计方案,以提高设备的传动效率 和稳定性,降低维护成本。
06
包装印刷造纸机传动系 统优化设计建议
优化设计方法选择
1 2 3
模拟仿真技术
利用先进的模拟仿真技术对传动系统进行模拟分 析,以预测可能存在的问题和瓶颈,提前进行优 化。
有限元分析
应用有限元分析方法,对传动系统各部件的应力 、应变进行分析,找出潜在的强度和稳定性问题 。

机械原理课程设计任务书模板

机械原理课程设计任务书模板

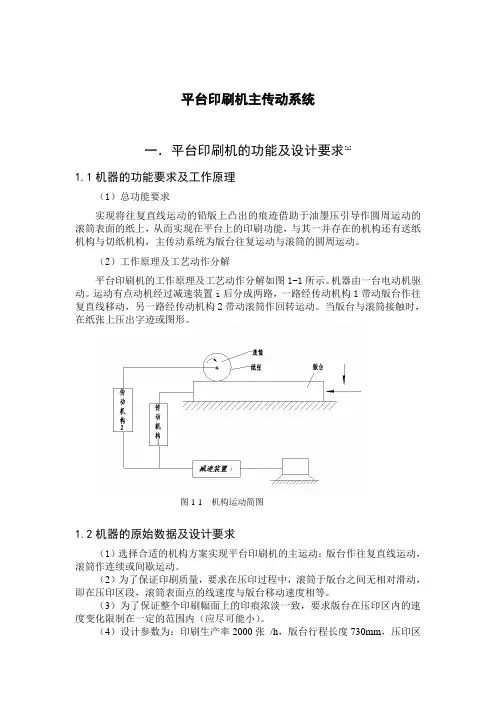

平台印刷机主传动系统一.平台印刷机的功能及设计要求[1]1.1机器的功能要求及工作原理(1)总功能要求实现将往复直线运动的铅版上凸出的痕迹借助于油墨压引导作圆周运动的滚筒表面的纸上,从而实现在平台上的印刷功能,与其一并存在的机构还有送纸机构与切纸机构,主传动系统为版台往复运动与滚筒的圆周运动。
