消失模铸造工艺规程
消失模铸造工艺流程介绍

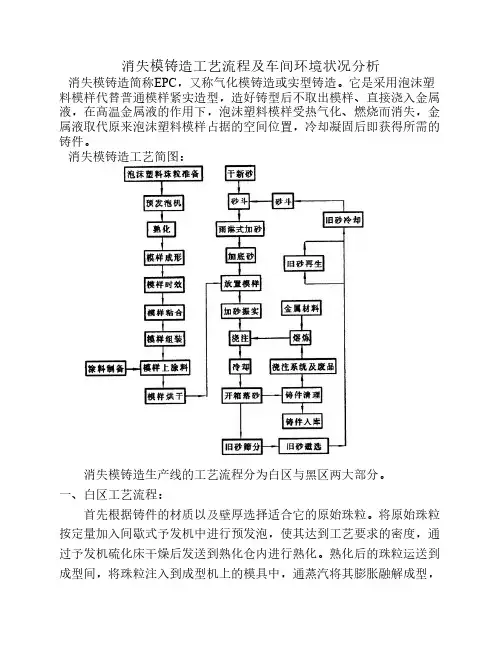

消失模铸造工艺流程及车间环境状况分析消失模铸造简称EPC，又称气化模铸造或实型铸造。
它是采用泡沫塑料模样代替普通模样紧实造型，造好铸型后不取出模样、直接浇入金属液，在高温金属液的作用下，泡沫塑料模样受热气化、燃烧而消失，金属液取代原来泡沫塑料模样占据的空间位置，冷却凝固后即获得所需的铸件。
消失模铸造工艺简图：消失模铸造生产线的工艺流程分为白区与黑区两大部分。
一、白区工艺流程：首先根据铸件的材质以及壁厚选择适合它的原始珠粒。
将原始珠粒按定量加入间歇式予发机中进行预发泡，使其达到工艺要求的密度，通过予发机硫化床干燥后发送到熟化仓内进行熟化。
熟化后的珠粒运送到成型间，将珠粒注入到成型机上的模具中，通蒸汽将其膨胀融解成型，形成铸件模样，通冷水进行冷却降温，使白模具有一样的强度，这时成型机起模人工取出白模放到白模烘干车上，运输至热风隧道通过式烘干室进行烘干。
白模烘干车在烘干室轨道上行走，每推进室内一车，在另一端顶出一车，以此循环。
烘干室采用热风强制循环系统，烘干室内的温度及湿度通过PLC自动控制达到工艺要求，大大提高了生产效率，并节约能源。
白模烘干后运输到组模间组装、粘结浇冒口。
组装好的白模运输至一次涂料间浸刷涂料，不同材质的铸件选择不同的涂料配方，将原材料放入涂料搅拌机中进行搅拌，达到工艺要求时间后测试涂料密度，经测试合格后再放入涂料槽中供工人使用。
将浸刷好的白模放到烘干车上运输至黄模一次烘干室进行烘干，烘干后的黄模运输到二次涂料间进行二次浸刷涂料，达到工艺要求的涂层厚度，再运输至黄模二次烘干室进行烘干、修补。
经过二次烘干后的黄模用烘干车运输到黑区造型工部进行填箱、造型，烘干车空车返回成型间。
至此白区工艺流程全部结束。
二、黑区工艺流程：1、造型工部：造型工部由两条造型线和一条回箱线组成，砂箱的循环运行是由砂箱轨道、手动变轨车来完成，每一条生产线由工艺要求的砂箱数量组成。
每一条造型线由一台2吨单维振实台，两台4吨变频三维振实台组成。
消失模工艺

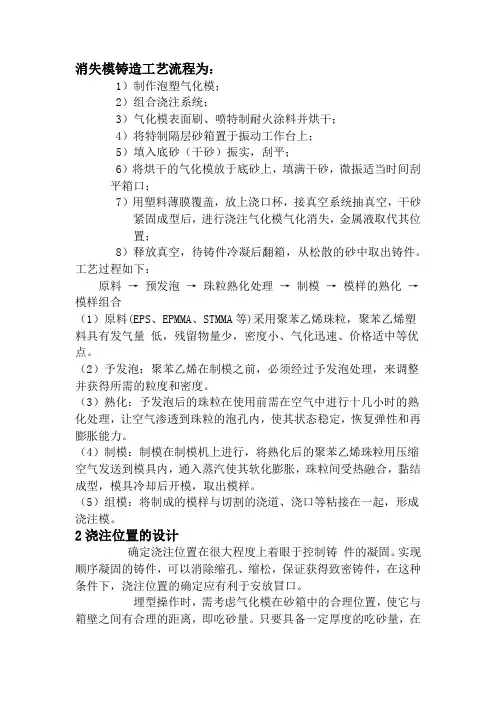

消失模铸造工艺流程为：1）制作泡塑气化模；2）组合浇注系统；3）气化模表面刷、喷特制耐火涂料并烘干；4）将特制隔层砂箱置于振动工作台上；5）填入底砂（干砂）振实，刮平；6）将烘干的气化模放于底砂上，填满干砂，微振适当时间刮平箱口；7）用塑料薄膜覆盖，放上浇口杯，接真空系统抽真空，干砂紧固成型后，进行浇注气化模气化消失，金属液取代其位置；8）释放真空，待铸件冷凝后翻箱，从松散的砂中取出铸件。
工艺过程如下：原料→ 预发泡→ 珠粒熟化处理→ 制模→ 模样的熟化→模样组合（1）原料(EPS、EPMMA、STMMA等)采用聚苯乙烯珠粒，聚苯乙烯塑料具有发气量低，残留物量少，密度小、气化迅速、价格适中等优点。
（2）予发泡：聚苯乙烯在制模之前，必须经过予发泡处理，来调整并获得所需的粒度和密度。
（3）熟化：予发泡后的珠粒在使用前需在空气中进行十几小时的熟化处理，让空气渗透到珠粒的泡孔内，使其状态稳定，恢复弹性和再膨胀能力。
（4）制模：制模在制模机上进行，将熟化后的聚苯乙烯珠粒用压缩空气发送到模具内，通入蒸汽使其软化膨胀，珠粒间受热融合，黏结成型，模具冷却后开模，取出模样。
（5）组模：将制成的模样与切割的浇道、浇口等粘接在一起，形成浇注模。
2浇注位置的设计确定浇注位置在很大程度上着眼于控制铸件的凝固。
实现顺序凝固的铸件，可以消除缩孔、缩松，保证获得致密铸件，在这种条件下，浇注位置的确定应有利于安放冒口。
埋型操作时，需考虑气化模在砂箱中的合理位置，使它与箱壁之间有合理的距离，即吃砂量。
只要具备一定厚度的吃砂量，在抽真空后才能产生足够的强度，形成坚固的铸型，使其能承受住金属液静压力的作用。
确定浇注位置时应注意以下几点：▪重要的加工平面要朝下或垂直放置；▪模样的大平面应垂直或倾斜放置；▪尽量将气化模上具有开口部分（如空穴及凹槽等）朝上安放，便于填砂紧实；▪便于开设浇、冒系统和除渣排气通道；▪利于造型材料的填充，避免形成死角区；▪尽量满足凝固原则，就是使截面的横截面积自上而下逐渐增大；▪模样在砂箱中的位置应有利于干砂充填，尽量避免水平面和水平向下的盲孔。
消失模铸造浇铸工艺规程
消失模铸造浇铸工艺规程

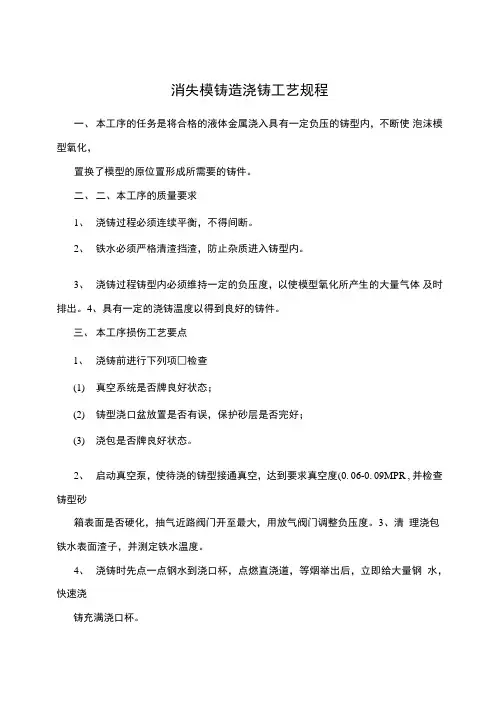

消失模铸造浇铸工艺规程一、本工序的任务是将合格的液体金属浇入具有一定负压的铸型内，不断使泡沫模型氧化，置换了模型的原位置形成所需要的铸件。
二、二、本工序的质量要求1、浇铸过程必须连续平衡，不得间断。
2、铁水必须严格清渣挡渣，防止杂质进入铸型内。
3、浇铸过程铸型内必须维持一定的负压度，以使模型氧化所产生的大量气体及时排出。
4、具有一定的浇铸温度以得到良好的铸件。
三、本工序损伤工艺要点1、浇铸前进行下列项□检查(1)真空系统是否牌良好状态；(2)铸型浇口盆放置是否有误，保护砂层是否完好；(3)浇包是否牌良好状态。
2、启动真空泵，使待浇的铸型接通真空，达到要求真空度(0. 06-0. 09MPR , 并检查铸型砂箱表面是否硬化，抽气近路阀门开至最大，用放气阀门调整负压度。
3、清理浇包铁水表面渣子，并测定铁水温度。
4、浇铸时先点一点钢水到浇口杯，点燃直浇道，等烟举出后，立即给大量钢水，快速浇铸充满浇口杯。
5＞浇铸采取慢-快-慢的原则，并保持铁水连续不断，浇铸过程不得断流。
6、浇铸后5-10分钟内停止抽负压。
7、做好生产记录。
四、检测项目1、浇铸温度2、负压度五、本工序不合格品及其处理方法1、浇铸过程中发生异常如反喷、断流、塌箱等，易造成铸件废品，须做好记录和标志。
2、浇铸温度过低时也易产生铸造缺陷，所以对浇铸低折铸型应作出标志和记录。
六、真空稳压系统使用说明正确操作真空稳压系统能保证浇铸顺利进行，获得合格产品，延长设备使用寿命。
消失模铸造工艺采用水环式真空泵做负压源。
通常情况下，SK-6以下真空泵釆用直接启动电路，SK-12C上真空泵采用星角启动。
星角转换启动装置有手柄转换和时间继电器转换两种方式，各厂家可自行选用。
1、准备工作(1)打开稳压罐泄水阀门，同时打开稳压罐进水阀门，向罐内注水至泄水阀门溢水为止，关闭稳压罐进水阀和泄水阀。
(2)打开气水分离器罐的泄水阀和进水阀，向罐内流水至关闭进水阀，此时泵的两个轴端有少量滴水。
消失模铸安全操作规程
消失模铸安全操作规程1. 引言本文档旨在详细介绍消失模铸安全操作规程，以确保操作人员和周围人员在使用消失模铸造工艺时的安全。
2. 作业前准备在进行消失模铸造操作之前，请进行以下准备工作：•检查消失模铸造设备，确保设备正常工作，并遵循设备操作手册；•准备好所需的消失模铸造材料和工具，并确保其处于可靠的状态；•了解工作区域内的安全设施和应急出口位置；•穿戴个人防护装备，包括安全帽、护目镜、耳塞、防护服等。
3. 工作区域安排•工作区域应保持整洁有序，避免障碍物妨碍操作；•规定好高温区域和非高温区域，并设置明显的警示标志；•安装有效的通风系统，确保有足够的空气流通；•将火源和易燃物品与消失模铸造操作区域相隔离。
4. 操作步骤4.1 模具制备•检查模具材料是否符合要求，无裂纹或其他缺陷；•遵循规范进行模具制备，确保模具尺寸和形状正确；•在操作过程中遵循消失模铸造工艺操作指南。
4.2 材料配制•按照工艺要求配制熔融金属，如铝、铜等；•在进行配制时，遵循正确的比例和操作步骤；•注意金属熔点和操作温度，以防止烫伤或火灾发生。
4.3 注浆和脱模•将熔融金属缓慢注入模具中，防止气泡和溅溴；•注浆过程中要保持稳定姿势和操作手法，以防止金属烫伤；•完成注浆后，等待足够时间进行冷却和固化；•进行脱模操作时，小心谨慎，避免损坏模具和受伤。
4.4 清理和维护•操作完成后，及时清理工作区域，将废料和垃圾妥善处理；•维护和保养消失模铸造设备，定期检查和维修；•存放和处理有害废弃物时，严格按照环境保护要求操作。
5. 安全注意事项•禁止非授权人员进入工作区域；•在操作过程中，严禁戏谑、抛弄等危险行为；•在高温区域工作时，必须穿戴防护服和隔热手套；•在操作金属熔融时，严禁使用潮湿的工具或容器；•定期参加相关安全培训，了解最新的安全操作规程。
6. 应急处理•在发生火灾或其他紧急事故时，立即按照应急预案行动；•熟悉应急出口位置，并与工作人员紧密合作；•使用消防器材扑救初期火灾，确保个人安全；•在紧急情况下，及时报警并联系相关救援机构。
消失模铸造工艺流程(完整)
完整的消失模铸造工艺流程-荣阳消失模铸造过程
消失模铸造工艺被称为21世纪的绿色铸造，很多铸造厂都是直接转型消失模铸造，因为大多做消失模设备的并不一定懂消失模铸造的工艺，就造成了工艺的普及还并不是很到位，所以很多铸造厂在整个过程中还是出现很多问题，荣阳消失模工艺是技术总工1999年开始接触消失模铸造，并结合实际情况总结的精华，荣阳具有20年的铸造经验，惠及了众多客户。
1，消失模铸造工艺流程-白模
将做好的白模或采购的白模，按铸件的要求组合到一起，用冷胶或热熔胶粘结，缝隙用消失模修补膏进行修补，上涂料并烘干，在此过程中需注意，白模的密度，胶的使用方法，修不膏的使用方法，涂料的质量及是否适合铸件，烘干房的温湿度等细节要求。
2，消失模铸造工艺流程-装箱
砂箱放置震实台上，将烘干好的消失模模型放置砂箱中，并根据砂箱大小合理组好簇。
砂箱震实，并在装箱过程中利用荣阳消失模生产线的回沙系统填砂至整箱装满，装满后用熟料布平铺在上方并盖砂。
此过程注意，砂箱底层需铺一层砂，合理规划模型的组簇，一半小件可以放2层，大件1层，并且要规划好铁水的流动过程，是否有漏铁水的缝隙，个别铸件需要注意一下倾斜度，整个过程震实台需要震2-3次。
3，消失模铸造工艺流程-抽真空
砂箱运至抽真空或浇铸区，在浇口位置放置浇冒。
过程中注意抽真空时的压力，不同铸件需要的压力不同。
4，消失模铸造工艺流程-浇铸
电炉融化的铁水导入浇冒口即可，砂箱运至落砂区，出铸件，砂进入循环系统。
生产过程其实并不复杂，但是工艺的要求是细节，各个环节的紧密相连，如需转型上生产线可优先考虑荣阳消失模生产线 138，0317，2637，保证顺利出成.。
消失模铸造工艺流程
消失模铸造工艺流程消失模铸造是一种先进的金属铸造工艺，它通过使用可溶性模具来制造复杂形状的金属零件。
这种工艺在航空航天、汽车制造、医疗设备和其他行业中得到广泛应用。
本文将介绍消失模铸造的工艺流程，以及每个步骤的具体操作。
1. 模具制作。
消失模铸造的第一步是制作模具。
通常情况下，模具是用石膏、硅胶或其他可溶性材料制成的。
首先，根据需要制造的零件形状，制作模具的模型。
然后，将模型放入模具材料中，等待其凝固或固化。
一旦模具准备就绪，就可以进行下一步操作。
2. 模具组装。
在模具制作完成后，需要对模具进行组装。
这通常涉及将多个模具组合在一起，以便在铸造过程中能够形成完整的零件。
在组装模具时，需要确保模具之间的接缝处于正确的位置，以避免在铸造过程中出现问题。
3. 模具烘干。
在模具组装完成后，需要对模具进行烘干。
这是为了去除模具中的水分，以确保在铸造过程中不会出现气泡或其他缺陷。
通常情况下，模具会被放置在烤箱或其他加热设备中进行烘干，直到模具完全干燥为止。
4. 铸造准备。
一旦模具准备就绪，就可以进行铸造准备工作。
这通常涉及准备熔化金属的设备，以及准备其他必要的工具和材料。
在这个阶段，需要确保所有的铸造设备都处于良好的工作状态，以避免在铸造过程中出现意外情况。
5. 铸造。
一旦一切准备就绪，就可以进行铸造过程。
在消失模铸造中，通常会将熔化的金属倒入模具中，然后等待其冷却和凝固。
在这个过程中，需要确保金属能够充分填充模具的每一个角落，以确保最终铸造出的零件具有高质量。
6. 模具去除。
一旦铸造完成并金属凝固，就需要将模具从铸造的零件上去除。
在消失模铸造中，模具通常是可溶性的，因此可以通过浸泡在水中或其他溶剂中来去除模具。
这个过程通常比较简单，但需要小心以避免损坏铸造的零件。
7. 后处理。
最后，铸造的零件需要进行后处理工作。
这可能涉及去除表面的氧化物、打磨、喷漆或其他表面处理工艺。
通过后处理工作，可以使铸造出的零件具有更好的外观和性能。
消失模铸造的原理及工艺流程
消失模铸造的原理及工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!消失模铸造是一种精密铸造方法，它利用泡沫塑料模样进行铸造。
消失模工艺流程
消失模工艺流程消失模工艺，又称失蜡铸造工艺，是一种精密铸造工艺，广泛应用于航空航天、国防军工、汽车、船舶、农机等行业。
消失模工艺可以制造复杂、精密、高温合金铸件，具有高精度、良好表面质量和良好的内部组织。
下面将详细介绍消失模工艺的流程。
一、模具制造。
消失模工艺的第一步是制作模具。
模具通常由硅胶和玻璃纤维制成，首先在原型件表面涂上一层硅胶，然后再涂上玻璃纤维，待干燥后形成硅胶模。
然后将硅胶模放入烤箱中加热，使得原型件中的蜡热化流出，形成蜡模。
最后，将蜡模放入烧结炉中，烧结成型，得到最终的消失模。
二、浇注。
在模具制造完成后，就可以进行浇注。
首先将消失模放入烧结炉中加热，使得蜡模全部燃尽，形成空腔。
然后将金属熔化，浇注到空腔中，待金属冷却凝固后，即可得到铸件。
三、去除模具。
铸件冷却后，需要将模具去除。
首先将铸件放入水中冷却，使得模具收缩，然后用机械或化学方法将模具去除，得到最终的铸件。
四、后处理。
铸件去除模具后，还需要进行后处理。
包括去除表面氧化皮、修磨、热处理等工艺，以提高铸件的表面质量和内部组织。
五、检验。
最后，需要对铸件进行检验。
主要包括外观检验、尺寸检验、化学成分分析、金相组织分析等，以确保铸件符合设计要求。
通过以上流程，消失模工艺可以实现对复杂、精密铸件的生产，具有较高的成型精度和表面质量。
同时，消失模工艺还可以减少后续的加工量，提高生产效率，降低生产成本。
因此，在一些对铸件质量要求较高的领域，消失模工艺得到了广泛的应用和推广。
总之，消失模工艺是一种先进的精密铸造工艺，通过精密模具制造、浇注、去除模具、后处理和检验等环节，可以实现对复杂、精密铸件的生产，具有较高的成型精度和表面质量，是目前铸造行业中的一种重要工艺方法。
消失模铸造工艺流程
消失模铸造工艺流程第一步：模具制造首先，根据铸件的形状和尺寸要求，制作一个与铸件形状相同的模具。
模具可以由各种材料制成，常用的有石膏、陶瓷、硅胶等。
模具制造需要考虑到材料的耐火性能、热膨胀系数等因素。
第二步：模具涂料在模具表面涂覆一层耐火涂料，以增加模具的耐火性能和表面光滑度。
这样可以避免熔化金属与模具直接接触，减少模具损坏的可能性。
第三步：模具烘干将涂覆了耐火涂料的模具放入烘箱中进行烘干。
烘干的目的是除去涂料中的水分，提高涂层的耐火性能，使其能够耐受高温条件下的金属浇注。
第四步：熔化金属将所需的金属材料放入熔炉中熔化。
金属的种类根据铸件的要求而定，可以是铁、钢、铝等。
第五步：浇注将熔化金属从熔炉中倒入模具中。
倒注的速度和角度需要根据具体的铸件形状和尺寸进行调整，以保证铸件内部的浇注均匀。
第六步：冷却待金属在模具中冷却凝固后，取出铸件。
冷却时间的长度取决于金属的种类和铸件的尺寸，通常需要几分钟到几小时的时间。
第七步：摧毁模具等到铸件完全冷却后，使用机械设备或其他方法将模具摧毁，以取出铸件。
由于消失模铸造的模具不能重复使用，所以需要对模具进行破坏。
第八步：铸件清理将摧毁的模具残渣从铸件上清除，通常使用喷砂或化学溶解等方法。
清理铸件的目的是去除模具残留物和使铸件表面平整光滑。
消失模铸造工艺流程简单明了，但需要设备和工艺要求较高。
它广泛应用于航空航天、汽车制造、军工等领域，生产出的铸件具有高精度和复杂形状。
随着科技的进步和材料的改进，消失模铸造工艺将会继续发展，并在更多领域中得到应用。
消失模铸造工艺流程(完整)
完整的消失模铸造工艺流程-荣阳消失模铸造过程
消失模铸造工艺被称为21世纪的绿色铸造，很多铸造厂都是直接转型消失模铸造，因为大多做消失模设备的并不一定懂消失模铸造的工艺，就造成了工艺的普及还并不是很到位，所以很多铸造厂在整个过程中还是出现很多问题，荣阳消失模工艺是技术总工1999年开始接触消失模铸造，并结合实际情况总结的精华，荣阳具有20年的铸造经验，惠及了众多客户。
1，消失模铸造工艺流程-白模
将做好的白模或采购的白模，按铸件的要求组合到一起，用冷胶或热熔胶粘结，缝隙用消失模修补膏进行修补，上涂料并烘干，在此过程中需注意，白模的密度，胶的使用方法，修不膏的使用方法，涂料的质量及是否适合铸件，烘干房的温湿度等细节要求。
2，消失模铸造工艺流程-装箱
砂箱放置震实台上，将烘干好的消失模模型放置砂箱中，并根据砂箱大小合理组好簇。
砂箱震实，并在装箱过程中利用荣阳消失模生产线的回沙系统填砂至整箱装满，装满后用熟料布平铺在上方并盖砂。
此过程注意，砂箱底层需铺一层砂，合理规划模型的组簇，一半小件可以放2层，大件1层，并且要规划好铁水的流动过程，是否有漏铁水的缝隙，个别铸件需要注意一下倾斜度，整个过程震实台需要震2-3次。
3，消失模铸造工艺流程-抽真空
砂箱运至抽真空或浇铸区，在浇口位置放置浇冒。
过程中注意抽真空时的压力，不同铸件需要的压力不同。
4，消失模铸造工艺流程-浇铸
电炉融化的铁水导入浇冒口即可，砂箱运至落砂区，出铸件，砂进入循环系统。
生产过程其实并不复杂，但是工艺的要求是细节，各个环节的紧密相连，如需转型上生产线可优先考虑荣阳消失模生产线 138，0317，2637，保证顺利出成.。
消失模铸造工艺规程
消失模铸造工艺规程（初稿）1、消失模铸造工艺流程：2、国产可发性珠粒的技术指标：2.1 发泡剂质量分数6.0~8%，使用时最低不低于5.5%。
2.2 剩余苯乙烯单体质量分数含量不大于0.1%2.3 相对分子量在18万~27万。
2.4 含水量小于0.5%（体积分数）。
2.5 密度1.03g3，表观密度0.6 g32.6 根据铸铁件最小壁厚选取粒度，具体铸铁件选取规格如下：2.7 珠粒粒度应均匀，每一粒径范围的过筛率不小于90%。
2.8 珠粒应按使用量、质保期分批做好标识，低温铁桶密封储存，最好冷藏（-12~-10℃），确保使用时发泡剂含量符合工艺要求。
3.3、铸造用泡沫塑料的规格型号：818，密度0.0150.020g3 ，珠粒筛号10~16，板材，物理性能符合标准要求。
4、预发泡使用间隙式蒸汽预发机完成珠粒预发。
4.1 按设备操作工艺规程点检设备，在设备逐项性能良好的前提下启动。
4.2 核对珠粒的生产批号、存放时间、发泡剂含量、粒度等指标是否符合工艺要求。
珠粒应于使用时开封，同时取样检验。
检验项目包括：表观密度、水分、粒度、发泡剂含量。
对已经开封的要依据开封时间核对是否超过规定的存放时间或检验其发泡剂含量。
4.3 严禁使用超过质保期或发泡剂含量小于5.5%的珠粒。
4.4 控制温度95~105℃，压力0.01~0.04, 时间60~120S。
4.5 预发泡后的珠粒，装入熟化框，转入熟化工序。
在熟化框标识卡上做好预发完成时间、数量等记录。
5、预发珠粒的熟化5.1 对预发后的珠粒，应测量其堆积密度及水分，一般堆积密度0.0160.022g3，水分2%以下。
5.2 参照下表确定预发珠粒的熟化时间：5.3 熟化合格的珠粒，应干燥、有弹性。
化验残存发泡剂含量＞3.5%。
在熟化框标识卡上做好熟化完成时间、数量及残存发泡剂含量等记录。
6、模具成型6.1按成型机操作规程点检设备，在设备逐项性能良好的前提下开始工作。
消失模制作工序操作规程
消失模制作工序操作规程消失模制作工序操作规程一、概述消失模制作是一种常用于铸造行业的模具制作技术，主要用于制作复杂形状、高精度和高表面质量的铸件。
为了保证制作工艺的稳定性和制品质量的一致性，制定本操作规程。
二、操作人员要求1. 熟悉消失模制作的工艺流程和操作规程；2. 具备一定的机械操作、计量和质量检测等基本技能；3. 严格按照工艺流程和操作规程进行操作；4. 遵守安全操作规范，正确使用和维护设备。
三、操作流程1. 材料准备1.1. 根据工艺要求准备消失模材料，如陶瓷、聚苯乙烯、泡沫等；1.2. 检查消失模材料质量，确保无损伤和瑕疵。
2. 模具设计和制作2.1. 根据铸件的形状和尺寸要求，进行模具的设计；2.2. 制作模具的上下模，保证模具的尺寸和表面质量满足要求。
3. 模具预处理3.1. 检查模具的表面质量，清除表面的污垢和杂质；3.2. 使用合适的涂料进行模具的涂覆和固化，保证模具表面的光滑度和耐火性。
4. 模具装配4.1. 将上下模按照设计要求进行装配；4.2. 检查模具的装配质量，确保上下模的配合间隙和表面的平整度。
5. 模具烘烤5.1. 将装配好的模具放入烘炉中进行烘烤；5.2. 控制烘炉的温度和时间，根据材料要求进行烘烤。
6. 模具烧练6.1. 将烘烤好的模具放入炉中进行烧练；6.2. 控制炉温和烧练时间，保持适当的烧练曲线。
7. 模具冷却和清洁7.1. 将烧练好的模具取出，放置在通风环境中进行冷却；7.2. 清洁模具表面的灰尘和杂质，保持模具的干净和光滑。
8. 铸件浇注和冷却8.1. 将冷却好的模具放置在铸造设备中，进行铸件浇注；8.2. 控制铸造参数，保证铸件的成型质量。
9. 模具捣打和清理9.1. 在铸件凝固后，将模具进行捣打，以便取出铸件；9.2. 清理模具表面的残留物，保持模具的干净和光滑。
10. 铸件修磨和检测10.1. 将冷却好的铸件进行修磨，去除表面的毛刺和瑕疵；10.2. 进行铸件的质量检测，确保铸件满足设计要求。
消失模铸造工艺流程(附图)
消失模铸造工艺流程（附图）消失模铸造又称实型铸造，是将与铸件尺寸相同的泡沫模型刷涂耐火材料并烘干后，埋在干石英砂或宝珠砂、镁橄榄石砂振动造型，然后在负压下浇注，使泡沫模型气化，液体金属占据模型位置，凝固冷却后形成铸件的新型铸造方法。
消失模铸造技术被誉为"铸造工业的绿色革命"。
消失模铸造工艺流程：1、泡塑珠粒的选用：消失模铸造专用的泡沫珠粒有三种。
①发性聚苯乙烯树脂珠粒（简称EPS）；②可发性甲基丙烯酸甲脂与苯乙烯共聚树脂珠粒（简称STMMA）；③可发性聚甲基丙烯酸甲脂树脂珠粒（简称EPMMA）。
常用可发性聚苯乙烯树脂珠粒（EPS），用于铸造有色金属、灰铁及一般钢铸。
珠粒特点：半透明珠粒，预发泡倍数40~60，粒径为0.18~0.80亳米（6种尺寸），一般选用的原始珠粒的粒径小于或等于铸件的最小壁厚的1/9 ~ 1/10。
2、模型制作：有两种情况：◎由泡塑珠粒制作：预发泡——熟化——发泡成型——冷却出模①预发泡：EPS珠粒在加入模具前，要先进行预发泡，以使珠粒膨胀到一定尺寸。
预发泡过程决定了模型的密度、尺寸稳定性及精度，是关键环节之一。
适用于EPS珠粒予发泡的方法有三种：热水预发泡、蒸汽预发泡和真空预发泡。
真空预发泡的珠粒发泡率高，珠粒干燥，应用较多。
②熟化：经预发泡的EPS珠粒放置在干燥、通风的料仓中一定时间。
以便使珠粒泡孔内外界压力平衡，使珠粒具有弹性和再膨胀能力，除去珠粒表面的水分。
熟化时间在8~48小时。
③发泡成型：将预发泡且熟化的EPS珠粒填充到金属模具的型腔内，加热，使珠粒再次膨胀，填满珠粒间的空隙，并使珠粒间相互融合，形成平滑表面，即模型。
出模前必须进行冷却，使模型降温至软化温度以下，模型硬化定形后，才能出模。
出模后还应有模型干燥及尺寸稳定的时间。
设备有蒸缸及自动成形的成型机两种。
◎由泡塑板材制作：泡塑板材——电阻丝切割——粘结——模型。
对简单模型，可利用电阻丝切割装置，将泡塑板材切割成所需的模型。
消失模具铸件生产工艺
消失模铸造的工艺流程如下：1)预发泡模型生产是消失模铸造工艺的第一道工序，复杂铸件如汽缸盖，需要数块泡沫模型分别制作，然后再胶合成一个整体模型。
每个分块模型都需要一套模具进行生产，另外在胶合操作中还可能需要一套胎具，用于保持各分块的准确定位，模型的成型工艺分为两步，第一步是将聚苯乙烯珠粒预发到适当密度，一般通过蒸汽快速加热来进行，此阶段称为预发泡。
2)模型成型经过预发泡的珠粒要先进行稳定化处理，然后再送到成型机的料斗中，通过加料孔进行加料，模具型腔充满预发的珠粒后，开始通入蒸汽，使珠粒软化、膨胀，挤满所有空隙并且粘合成一体，这样就完成了泡沫模型的制造过程，此阶段称为蒸压成型。
成型后，在模具的水冷腔内通过大流量水流对模型进行冷却，然后打开模具取出模型，此时模型温度提高且强度较低，所以在脱模和储存期间必须谨慎操作，防止变形及损坏。
3)模型簇组合模型在使用之前，必须存放适当时间使其熟化稳定，典型的模型存放周期多达30天，而对于用设计独特的模具所成型的模型仅需存放2个小时，模型熟化稳定后，可对分块模型进行胶粘结合。
分块模型胶合使用热熔胶在自动胶合机上进行。
胶合面接缝处应密封牢固，以减少产生铸造缺陷的可能性4)模型簇浸涂为了每箱浇注可生产更多的铸件，有时将许多模型胶接成簇，把模型簇浸入耐火涂料中，然后在大约30～60C(86-140F)的空气循环烘炉中干燥2～3个小时，干燥之后，将模型簇放入砂箱，填入干砂振动紧实，必须使所有模型簇内部孔腔和外围的干砂都得到紧实和支撑。
5)浇注模型簇在砂箱内通过干砂振动充填坚实后，铸型就可浇注，熔融金属浇入铸型后(浇注温度铸铝约在760C/1400F，铸铁约在1425C/2600F)，模型气化被金属所取代形成机床铸件。
在消失模铸造工艺中，浇注速度比传统空型铸造更为关键。
如果浇注过程中断，砂型就可能塌陷造成废品。
因此为减少每次浇注的差别，最好使用自动浇注机。
6)落砂清理浇注之后，铸件在砂箱中凝固和冷却，然后落砂。
消失模铸造工艺规程
消失模铸造工艺规程（初稿）1、消失模铸造工艺流程：2、国产可发性EPS珠粒的技术指标：2.1 发泡剂质量分数6.0~8%，使用时最低不低于5.5%。
2.2 剩余苯乙烯单体质量分数含量不大于0.1%2.3 相对分子量在18万~27万。
2.4 含水量小于0.5%（体积分数）。
2.5 密度1.03g/cm3，表观密度0.6 g/cm32.6 根据铸铁件最小壁厚选取EPS粒度，具体铸铁件选取规格如下：2.7 EPS珠粒粒度应均匀，每一粒径范围的过筛率不小于90%。
2.8 EPS珠粒应按使用量、质保期分批做好标识，低温铁桶密封储存，最好冷藏（-12~-10℃），确保使用时发泡剂含量符合工艺要求。
3.3、铸造用泡沫塑料的规格型号：8Zkb-18，密度0.015~0.020g/cm3，EPS珠粒筛号10~16，板材，物理性能符合标准要求。
4、预发泡使用间隙式蒸汽预发机完成EPS珠粒预发。
4.1 按设备操作工艺规程点检设备，在设备逐项性能良好的前提下启动。
4.2 核对EPS珠粒的生产批号、存放时间、发泡剂含量、粒度等指标是否符合工艺要求。
EPS珠粒应于使用时开封，同时取样检验。
检验项目包括：表观密度、水分、粒度、发泡剂含量。
对已经开封的要依据开封时间核对是否超过规定的存放时间或检验其发泡剂含量。
4.3 严禁使用超过质保期或发泡剂含量小于5.5%的EPS珠粒。
4.4 控制温度95~105℃，压力0.01~0.04MPa, 时间60~120S。
4.5 预发泡后的珠粒，装入熟化框，转入熟化工序。
在熟化框标识卡上做好预发完成时间、数量等记录。
5、预发珠粒的熟化5.1 对预发后的珠粒，应测量其堆积密度及水分，一般堆积密度0.016~0.022g/cm3，水分2%以下。
5.2 参照下表确定预发珠粒的熟化时间：5.3 熟化合格的珠粒，应干燥、有弹性。
化验残存发泡剂含量＞3.5%。
在熟化框标识卡上做好熟化完成时间、数量及残存发泡剂含量等记录。
消失模工艺流程
工艺流程：
1制作泡塑白模，组合浇注系统，气化模表面刷、喷特制耐高温涂料并烘干.
2将特制隔层砂箱置于振动工作台上,填入底砂（干砂）振实，刮平，将烘干的气化模放于底砂上,填满干砂，微振适当时间刮平箱口。
3用塑料薄膜覆盖,放上浇口杯,接真空系统吸真空，干砂紧固成型后,进行浇注，白模气化消失,金属液取代其位置。
4释放真空,待铸件冷凝后翻箱，从松散的干砂中取出铸件。
铸件本身一般不经加工可以参加装配,如履带链条等，但大多数铸件需经加工后形成零件，所以铸件基本上是机加工件的毛坯,特别是部分尺寸要求精度较高的部位，经加工后才能参加装配，以上所述基本是消失摸铸造的工艺流程的简述,表达的设备也基本是临近设备。
事实上消失模铸造设备很大部分是属于处理服务设备，所以才能达到先进、稳定、美观，投资少，见效快，效率高、应用广泛、环保等特点。
铸件工艺中的退火处理工序对铸件消除铸造应力,改善铸件组织性能具有明显作用。
根据公司所生产设备的实际情况，在铸件形成后转机加工后参加组装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消失模铸造工艺规程（初稿）1、消失模铸造工艺流程：2、国产可发性EPS珠粒的技术指标：2.1 发泡剂质量分数6.0~8%，使用时最低不低于5.5%。
2.2 剩余苯乙烯单体质量分数含量不大于0.1%2.3 相对分子量在18万~27万。
2.4 含水量小于0.5%（体积分数）。
2.5 密度1.03g/cm3，表观密度0.6 g/cm32.6 根据铸铁件最小壁厚选取EPS粒度，具体铸铁件选取规格如下：2.7 EPS珠粒粒度应均匀，每一粒径范围的过筛率不小于90%。
2.8 EPS珠粒应按使用量、质保期分批做好标识，低温铁桶密封储存，最好冷藏（-12~-10℃），确保使用时发泡剂含量符合工艺要求。
3.3、铸造用泡沫塑料的规格型号：8Zkb-18，密度0.015~0.020g/cm3，EPS珠粒筛号10~16，板材，物理性能符合标准要求。
4、预发泡使用间隙式蒸汽预发机完成EPS珠粒预发。
4.1 按设备操作工艺规程点检设备，在设备逐项性能良好的前提下启动。
4.2 核对EPS珠粒的生产批号、存放时间、发泡剂含量、粒度等指标是否符合工艺要求。
EPS珠粒应于使用时开封，同时取样检验。
检验项目包括：表观密度、水分、粒度、发泡剂含量。
对已经开封的要依据开封时间核对是否超过规定的存放时间或检验其发泡剂含量。
4.3 严禁使用超过质保期或发泡剂含量小于5.5%的EPS珠粒。
4.4 控制温度95~105℃，压力0.01~0.04MPa, 时间60~120S。
4.5 预发泡后的珠粒，装入熟化框，转入熟化工序。
在熟化框标识卡上做好预发完成时间、数量等记录。
5、预发珠粒的熟化5.1 对预发后的珠粒，应测量其堆积密度及水分，一般堆积密度0.016~0.022g/cm3，水分2%以下。
5.2 参照下表确定预发珠粒的熟化时间：5.3 熟化合格的珠粒，应干燥、有弹性。
化验残存发泡剂含量＞3.5%。
在熟化框标识卡上做好熟化完成时间、数量及残存发泡剂含量等记录。
6、模具成型6.1按成型机操作规程点检设备，在设备逐项性能良好的前提下开始工作。
6.2 清洁模具各面，检查模具闭合时定位情况及其他机械动作。
6.4 将模具闭合，并使分型面处留有小于预发泡半径的空隙。
通蒸汽预热模具至100℃。
6.5 加料：打开上下（或左右）气室出气口，用压缩空气加料器通过模具加料口把预发珠粒吹入模腔内，待预发珠粒填满整个模腔后，用加料塞子堵住加料门。
6.6 发泡成型：蒸汽通入模腔，将珠粒间的空气和冷凝水排出，聚苯乙烯在热作用下软化，发泡膨胀。
6.7 合模：通蒸汽成型发泡后，随即把模具完全闭合。
控制蒸汽温度120℃，蒸汽压0.15MPa,保持时间视模型厚度确定（一般十几秒至1分钟左右）。
使模具中的泡沫珠粒相互粘合呈致密蜂窝状结构。
6.8 冷却：关掉蒸汽，同时将冷却水（最好使用软水）通入气室并经过气孔（气塞）注入模腔内，在冷却定型模样的同时，使模具快速冷却到脱模温度，一般40~50℃。
6.9 开模与脱模：开启压机模具，同时用压缩空气或机械顶杆顶出模样。
6.10 成型后的模片置于烘干小车上，转入熟化工序。
小车的标识卡上记录有关质量信息。
6.11 严禁使用龄期超长、残余发泡剂含量不足、密度不合格的预发珠粒。
6.12使用新预发珠粒或调整充填参数后，必须测定烘干（熟化）后的模片质量，以控制模片密度在0.018~0.022g/cm3。
7、白模熟化工艺：7.1 于白模熟化区放置72小时，然后进白模烘干室烘干3小时。
7.2 快速熟化工艺：进烘干室强制烘干12小时。
7.3 烘干室温度：50~60℃，相对湿度＜40%。
7.4 检查模片质量：合格模片表面及尖角处无疏松、裂纹、过热，充填口处无疏松或高密度现象。
8、组模选用聚醋酸乙烯乳液（白乳胶）做粘结剂。
8.1 粘合剂应涂刷得薄而均匀。
8.2 粘结剂涂层均匀后随即将其敞开放置数分钟至十几分钟（视气温、粘结剂的成分和特性），待溶剂大部分挥发后，即可合上两块要胶合的模片让其自然干燥。
9、涂料制备9.1 涂料配方（质量比，%）：320目硅砂粉100、钠膨润土6~8、CMC0.1~0.5、粘结剂6~7、流变促进剂微量、表面活性剂微量、消泡剂微量、水适量。
9.2 涂料配制：9.2.1 膨润土按1:10加水，高速搅拌6小时，制成均匀的粘土浆。
9.2.2 CMC加水50倍使用，其他各种有机粘结剂预先配成液态。
9.2.3 在搅拌状态下的粘土浆中，徐徐加入称量的硅砂粉，CMC等附加物，加入适量水，不断高速（1380rpm）搅拌2小时以上，制成成分均匀的涂料。
9.2.4 慢速搅拌适当时间除气备用。
9.2.5 制好的涂料应放在干净的料桶内备用。
9.3 涂料性能指标：密度1.8~2.43g/cm3粘度120~150S10. 涂敷涂料10.1 涂料使用前应加水稀释至规定的密度，短时间高速搅拌再慢速搅拌除气，最好在使用过程中不断慢速搅拌。
10.2 将模型浸入涂料中（或刷涂、淋涂）一定时间后再取出来。
10.3 待涂料不往下流淌时，将30~50目高温烘烤的石英砂均匀地撒在已浸渍过涂料的模型上；10.4 挂好涂料的模型，平稳地放置在平直的架板上，防止变形；10.5 采用浸涂时，选好实型模样浸入涂料的方向、部位，防止模样变形。
10.6 涂层要均匀，模样上不得有露白现象。
10.7 通过控制涂料密度、浸涂次数和浸涂操作控制涂层厚度。
采取两次浸涂作业时，第一遍应采用密度较小的稀薄涂料，获得均匀的薄涂层；第二遍要通过调整涂料的密度获得均匀的涂料厚度。
一般控制涂料厚度0.5~1mm。
生产中使用卡板测量或称量涂层重量的方法控制涂层厚度。
10.5按需要对已经干燥过的模型进行二次涂挂涂料。
11. 烘干涂层11.1 对涂挂好涂料的模型进烘干室烘干，温度40~55℃，时间8~10小时。
相对湿度不大于30%。
11.2 烘干过程注意模型合理放置和支撑，防止模型变形。
11.3 烘干结束时，要检查，涂层必须干透。
一般干透的涂料，难于从模样上剥离，敲击时声音清脆。
11.4 烘干后的实型模样应放在湿度较小处，防止返潮。
造型前应再进行适当烘干。
12．造型12.1 硅砂: SiO2含量≥90%；水分﹤1%；粒度20/40目；砂粒形状为圆形、多角形；干砂灼烧减量﹤0.5%；生产过程中控制砂温﹤50℃。
12.2 密封用塑料薄膜：推荐使用厚度0.1mm12.3 造型过程:砂箱移入造型位置→加底砂→振实→放模样→加砂→振实→覆盖塑料膜→放浇口杯、冒口圈→加盖砂→砂型转浇注位置12.3.1 使用雨淋加砂器加底砂并振实，振动时间30S左右，刮平，厚度100mm左右；底砂厚度应使模样直浇口顶面与箱口平齐。
12.3.2 按浇注位置工艺要求将模样平稳放置在底砂上，注意保持模样四周吃砂量均匀。
空心直浇口用塑料薄膜包严顶面。
12.3.3 使用雨淋加砂器加砂，边加砂边振实，振动时间60~90S。
沿砂箱上口平面刮平，并用掸笔掸净直浇口顶面的浮砂。
12.3.4 覆盖塑料薄膜：薄膜应平整地覆盖住砂箱上口，且沿砂箱上口四周多出50mm左右的余边。
12.3.5 放浇口杯：浇口杯下面应平整、紧实。
放浇口杯时应使浇口杯中的浇口与模样直浇口对正，且适当用力压一下。
12.3.6 加盖砂：在砂箱顶面均匀覆盖一层厚度约15mm的干砂，加盖砂时应注意在浇口杯根部可适当加厚且不得使浇口杯中有浮砂。
12.3.7 用适当大小的硬纸板盖严浇口杯，转浇注位置。
12.4 有暗冒口铸型，核算暗冒口顶部距离砂箱上平面的吃砂量，当此吃砂量不足50mm时，应放适量压铁。
12.5 砂型硬度（紧实并抽真空后）80~90。
12.6 三维振实台振动参数：振动加速度1~2g（g为重力加速度）；振动频率：50~60Hz，振幅0.5~1mm。
13. 浇注13.1 浇注温度：比普通铸造浇注温度提高20~50℃。
对铸铁箱体类铸件，浇注温度控制在1420~1450℃13.2 浇注时真空度：0.03~0.04MPa13.3 浇注前，应认真打渣，将包嘴处铁水表面的浮渣及黏附在包壁上粘渣清理干净，并在包嘴处覆盖耐热硅酸盐毡板挡渣。
13.4 浇注过程中应及时挡住铁液表面的零星浮渣。
13.5 浇注操作原则：平稳、快速。
具体：要“慢-快-慢”。
首先慢浇将直浇道点通后，立即大流快速浇，使金属充满浇口杯，封闭住直浇口。
待浇满铸型时，再放慢浇速，直到浇口杯的液面不下沉为止。
13.6 浇注的金属液一直充满浇口杯，以使直浇道处于封闭状态。
13.7 浇注一旦开始，绝不可终止断流，否则将导致浇注失败。
13.8浇注厚大铸件时，要防止浇注后从浇口杯中喷溅金属液。
14、砂处理工艺流程：液压自动翻箱机→振动输送筛分机→带式永磁分离机→斗提机→（落砂）（筛砂）（一级礠分）风选磁选机→自动加砂门→水冷沸腾冷却床→斗提机→直线振动筛→(除尘、礠分) （冷却）砂温调节器→皮带输送机1→皮带输送机2→气动雨淋加砂器（调温）（雨淋加砂）。
