光纤通信复习（各章复习要点）

光纤通信复习（各章复习要点）光纤通信复习（各章复习要点）第⼀章光纤的基本理论1、光纤的结构以及各部分所⽤材料成分2、光纤的种类3、光纤的数值孔径与相对折射率差4、光纤的⾊散5、渐变光纤6、单模光纤的带宽计算7、光纤的损耗谱8、多模光纤归⼀化频率，模的数量第⼆章光源和光发射机1、光纤通信中的光源2、LD的P-I曲线，测量Ith做法3、半导体激光器的有源区4、激光器的输出功率与温度关系5、激光器的发射中⼼波长与温度的关系6、发光⼆极管⼀般采⽤的结构7、光源的调制8、从阶跃响应的瞬态分析⼊⼿，对LD数字调制过程出现的电光延迟和张弛振荡的瞬态性质分析（p76）9、曼彻斯特码10、DFB激光器第三章光接收机1、光接收机的主要性能指标2、光接收机主要包括光电变换、放⼤、均衡和再⽣等部分3、光电检测器的两种类型4、光电⼆极管利⽤PN结的什么效应第四章光纤通信系统1、光纤通信系统及其⽹管OAM2、SDH系统3、再⽣段距离的设计分两种情况4、EDFA第五章⽆源光器件和WDM1、⼏个常⽤性能参数2、波分复⽤器的复⽤信道的参考频率和最⼩间隔3、啁啾光纤光栅4、光环形器的各组成部分的功能及⼯作原理其他1、光孤⼦2、中英⽂全称：DWDM 、EDFA 、OADM 、SDH 、SOA第⼀章习题⼀、单选题1、阶跃光纤中的传输模式是靠光射线在纤芯和包层的界⾯上（B）⽽是能量集中在芯⼦之中传输。

A、半反射B、全反射C、全折射D、半折射2、多模渐变折射率光纤纤芯中的折射率是（A）的。

A、连续变化B、恒定不变C、间断变换D、基本不变3、⽬前，光纤在（B）nm处的损耗可以做到0.2dB/nm左右，接近光纤损耗的理论极限值。

A、1050B、1550C、2050D、25504、普通⽯英光纤在波长（A）nm附近波导⾊散与材料⾊散可以相互抵消，使⼆者总的⾊散为零。

A、1310B、2310C、3310D、43105、⾮零⾊散位移单模光纤也称为（D）光纤，是为适应波分复⽤传输系统设计和制造的新型光纤。

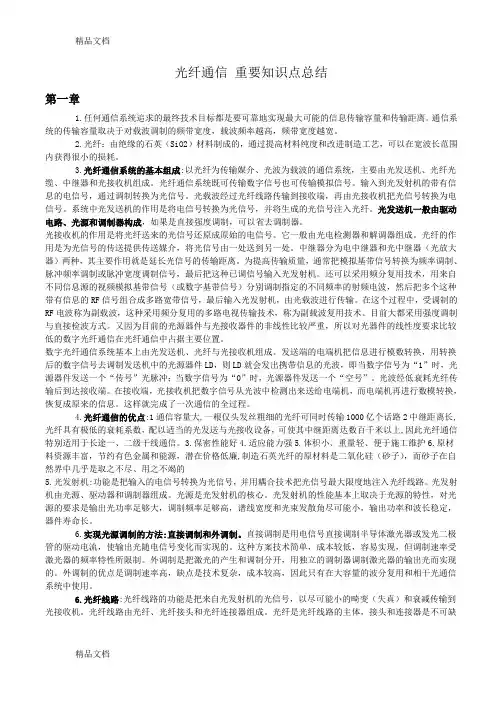

光纤通信重要知识点总结讲解学习

光纤通信重要知识点总结第一章1.任何通信系统追求的最终技术目标都是要可靠地实现最大可能的信息传输容量和传输距离。

通信系统的传输容量取决于对载波调制的频带宽度，载波频率越高，频带宽度越宽。

2.光纤：由绝缘的石英（SiO2）材料制成的，通过提高材料纯度和改进制造工艺，可以在宽波长范围内获得很小的损耗。

3.光纤通信系统的基本组成:以光纤为传输媒介、光波为载波的通信系统，主要由光发送机、光纤光缆、中继器和光接收机组成。

光纤通信系统既可传输数字信号也可传输模拟信号。

输入到光发射机的带有信息的电信号，通过调制转换为光信号。

光载波经过光纤线路传输到接收端，再由光接收机把光信号转换为电信号。

系统中光发送机的作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光发送机一般由驱动电路、光源和调制器构成，如果是直接强度调制，可以省去调制器。

光接收机的作用是将光纤送来的光信号还原成原始的电信号。

它一般由光电检测器和解调器组成。

光纤的作用是为光信号的传送提供传送媒介，将光信号由一处送到另一处。

中继器分为电中继器和光中继器（光放大器）两种，其主要作用就是延长光信号的传输距离。

为提高传输质量，通常把模拟基带信号转换为频率调制、脉冲频率调制或脉冲宽度调制信号，最后把这种已调信号输入光发射机。

还可以采用频分复用技术，用来自不同信息源的视频模拟基带信号（或数字基带信号）分别调制指定的不同频率的射频电波，然后把多个这种带有信息的RF信号组合成多路宽带信号，最后输入光发射机，由光载波进行传输。

在这个过程中，受调制的RF电波称为副载波，这种采用频分复用的多路电视传输技术，称为副载波复用技术。

目前大都采用强度调制与直接检波方式。

又因为目前的光源器件与光接收器件的非线性比较严重，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。

数字光纤通信系统基本上由光发送机、光纤与光接收机组成。

发送端的电端机把信息进行模数转换，用转换后的数字信号去调制发送机中的光源器件LD，则LD就会发出携带信息的光波，即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”。

光纤通信重要知识点总结

光纤通信重要知识点总结光纤通信是指利用光纤作为传输介质进行信息传输的通信方式。

光纤通信具有高带宽、长传输距离、低损耗和抗干扰等优点，因此在现代通信领域得到广泛应用。

下面是光纤通信的重要知识点总结：1.光纤的组成与结构：光纤主要由芯、包层和包衣组成。

芯是光信号传输的区域，通常由高折射率的材料制成；包层是用低折射率材料包围芯，起到光信号在纤芯内反射传播的作用；包衣是保护光纤的外层，通常由聚合物材料制成。

2.光纤的工作原理：光信号通过光纤的内部反射传播。

当光线从纤芯射入包层界面时，根据全反射原理，光线会完全反射回纤芯内部，从而沿着光纤传输。

通过控制入射角度和光纤材料的折射率可实现光信号的传输和传播。

3.光纤的传输特性：光纤具有高带宽、低损耗和低延迟等优点。

由于采用了光的传输方式，能够实现高速率的数据传输，大大提高了通信的速度和容量。

光纤的损耗非常低，可以在长距离范围内传输信号，而且几乎不受电磁干扰和信号衰减影响。

同时，光信号在光纤中的传输速度非常快，几乎接近光速，因此具有低延迟特性。

4.光纤通信系统的组成：光纤通信系统一般由光源、调制器、光纤传输介质、光解调器和接收器等组成。

光源可以是激光器或发光二极管等，用来产生光信号。

调制器用来将电信号转换成光信号，例如使用调制技术将数字信号转换成光脉冲信号。

光解调器则将光信号转换为电信号，通常使用光电二极管或光电探测器等光电转换器件。

接收器接收到光信号后进行信号处理和解码，将其转化为原始的电信号。

5.光纤通信的调制技术：光纤通信中常用的调制技术包括直接调制和外调制两种。

直接调制是通过改变激光器的电流或电压来实现光信号的调制，简单且成本低，但调制深度较浅。

外调制则是利用外部器件（如调制器）来对光信号进行调制，可以实现高深度的调制，但需要较复杂的设备和技术。

6.光纤通信网络的结构：光纤通信网络一般采用分布式结构或集中式结构。

分布式结构中，光纤纷纱采用星型或网状拓扑结构连接各个用户，每个用户都连接到一个光纤节点。

(完整版)光纤通信基本知识

一、光纤通信的基本知识（一）光纤通信的概念1870年的一天，英国物理学家丁达尔到皇家学会的演讲厅讲光的全反射原理，他做了一个简单的实验：在装满水的木桶上钻个孔，然后用灯从桶上边把水照亮。

结果使观众们大吃一惊。

人们看到，放光的水从水桶的小孔里流了出来，水流弯曲，光线也跟着弯曲，光居然被弯弯曲曲的水俘获了。

这些现象引起了丁达尔的注意，经过他的研究，发现这是由于全反射的作用，由于水等介质密度由于比周围的物质（如空气）大，即光从水中射向空气，当入射角大于某一角度时，折射光线消失，全部光线都反射回水中。

表面上看，光好像在水流中弯曲前进。

后来人们造出一种透明度很高、粗细像蜘蛛丝一样的玻璃丝──玻璃纤维，当光线以合适的角度射入玻璃纤维时，光就沿着弯弯曲曲的玻璃纤维前进。

由于这种纤维能够用来传输光线，所以称它为光导纤维。

（视频）光纤通信的原理是：在发送端首先要把传送的信息(如话音)变成电信号，然后调制到激光器发出的激光束上，使光的强度随电信号的幅度(频率)变化而变化，并通过光纤发送出去；在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息。

（视频）（二）光纤通信的发展光纤通信是现代通信网的主要传输手段，它的发展历史只有一二十年，已经历三代：短波长多模光纤、长波长多模光纤和长波长单模光纤。

采用光纤通信是通信史上的重大变革，美、日、英、法等20多个国家已宣布不再建设电缆通信线路，而致力于发展光纤通信。

中国光纤通信已进入实用阶段。

（三）光纤通信的优缺点1、光纤通信的优点现代通信网的三大支柱是光纤通信、卫星通信和无线电通信，而其中光纤通信是主体，这是因为光纤通信本身具有许多突出的优点：①频带宽，通信容量大。

光纤可利用的带宽约为50000GHz，1987年投入使用的1.7Gb/s光纤通信系统，一对光纤能同时传输24192路电话，2.4Gb/s系统，能同时传输30000多路电话。

频带宽，对于传输各种宽频带信息具有十分重要的意义，否则，无法满足未来宽带综合业务数字网(B-ISDN)发展的需要。

光纤通信知识点总结

光纤通信知识点总结引言光纤通信是一种通过光纤传输光信号的通信技术，它使用光纤作为传输媒质，通过光的反射、折射和传播来实现信息的传输。

光纤通信具有带宽大、传输速度快、抗干扰性强、安全可靠等优点，因此在现代通信中得到了广泛的应用。

本文将对光纤通信的相关知识点进行总结，包括光纤通信的基本原理、组成结构、传输特点、光纤通信系统的组成和工作原理、光纤通信的发展趋势等内容。

一、光纤通信的基本原理1. 光的特性光波是一种电磁波，具有波粒二象性，既可以表现为波动又可以表现为微粒。

光波的主要特性包括波长、频率、相速度、群速度等。

2. 光纤的基本原理光纤是一种通过光的全反射来传输光信号的一种传输媒质。

它的基本结构是由一根纤维芯和包覆在外的包层组成，通过这样的结构使得光信号可以沿着光纤的传输方向不断进行反射和传播。

二、光纤通信的组成结构1. 光纤的结构光纤由芯和包层构成，芯是由单质或复合材料制成，包层是由低折射率的材料构成，使得光可以在芯和包层的界面上发生全反射。

2. 光纤的连接器连接器是光纤通信中的重要部分，它用于将光纤连接在一起，保证光信号的传输质量。

3. 光纤的光源和接收器光源是产生光波的设备，用于向光纤中输入光信号；接收器是用于接收光纤传输过来的光信号，并将其转换为电信号。

三、光纤通信的传输特点1. 带宽大光纤通信的带宽远远大于传统的铜线通信，可以传输更多的信息。

2. 传输距离远光纤通信的传输距离远远大于铜线通信，可以满足更长距离的通信需求。

3. 传输速度快光纤通信的传输速度远远快于铜线通信，可以实现更快的数据传输。

4. 抗干扰性强光纤通信的信号传输过程中不受电磁干扰，抗干扰性能强。

5. 安全可靠光纤信号传输过程中不会泄露电磁波，安全可靠。

四、光纤通信系统的组成和工作原理1. 光纤通信系统的组成光纤通信系统由光源、光纤、接收器、调制解调器、复用器、解复用器等组成。

2. 光纤通信系统的工作原理光源产生光信号，光信号经过调制解调器进行调制，然后通过光纤进行传输，接收器接收光信号并将其转换为电信号，经过复用器和解复用器将多个信号合并或分解，最终传输到目标设备。

《光纤通信》的复习要点

《光纤通信》的复习要点《光纤通信》课程复习要点和重点浙江传媒学院陈柏年（2014年6⽉）第⼀章概述1、光纤通信：以光波作为信号载体，以光纤作为传输媒介的通信⽅式。

2、光纤通信发展历程：（1）光纤模式：从多模发展到单模；（2）⼯作波长：从短波长到长波长；（3）传输速率：从低速到⾼速；（4）光纤价格：不断下降；（5）应⽤范围：不断扩⼤。

3、光纤通信系统基本组成：（1）光纤，（2）光发送器，（3）光接收器，（4）光中继器，（5）适当的接⼝设备。

第⼆章光纤光缆⼀、光纤（Fibel）1、光纤三层结构：（1）纤芯，（2）包层（coating），（3）涂覆层。

2、各类光纤的缩写和概念：SIF（突变型折射率光纤），GIF（渐变折射率光纤）；DFF（⾊散平坦光纤）、DSF（⾊散移位光纤）；MMF（多模光纤），SMF（单模光纤）；松套光纤，紧套光纤。

⼆、光的两种传输理论（⼀）光的射线传输理论1、光纤的⼏何导光原理：光纤是利⽤光的全反射特性导光；纤芯折射率必须⼤于包层折射率，但相差不⼤。

2、突变型折射率多模光纤主要参数：★（1）光纤的临界⾓θc：只有在半锥⾓为θ≤θc的圆锥内的光束才能在光纤中传播。

★（2）数值孔径NA：⼊射媒质折射率与最⼤⼊射⾓（临界⾓）的正弦值之积。

与纤芯与包层直径⽆关，只与两者的相对折射率差有关。

它表⽰光纤接收和传输光的能⼒。

（3）光纤的时延差Δτ：时延差⼤，则造成脉冲展宽和信号畸变，影响光纤的容量，模间⾊散增⼤。

3、渐变型折射率多模光纤主要参数：（1）⾃聚焦效应：如果折射率分布恰当，有可能使不同⾓度⼊射的全部光线以同样的轴向速度在光纤中传输，同时达到光纤轴上的某点，即所有光线都有相同的空间周期。

（2）光纤的时延差Δτ：⽐突变型光纤要⼩，减⼩脉冲展宽，增加传输带宽。

（⼆）光纤波动传输理论★1、光纤模式：⼀个满⾜电磁场⽅程和边界条件的电磁场结构。

表⽰光纤中电磁场（传导模）沿光纤横截⾯的场形分布和沿光纤纵向的传播速度。

光纤通信基本知识

传送层
复用段层网络
段层
再生(zàishēng)段层网络
传输
媒质层
物理层网络
2
第二十七页，共36页。
SJTU
SDH的承载(chéngzài)业务
L5~7
Application
L4
TCP/UDP
L3
IP
L2 ATM FR PPP/HDLC LAPS SDL
L1
SDH
L0
WDM
FR: Frame Relay
具有广泛的适应性
丰富的开销比特,加强了网络的OAM能力 (nénglì)
统一的标准光接口
采用软件进行网络配置和控制,便于扩展具有完全的后向兼容性和前向兼容性
2
第二十一页，共36页。
SJTU
SDH的比特率
等级 速率（Mb/s）
STM-1
155.520
STM-4
622.080
光纤通信(ɡuānɡ xiān tōnɡ xìn)系统的新技术
延长中继距离的新技术 光放大器(EDFA) 外调制器(电光晶体LiNbO3) 色散补偿(DCF、Bragg光纤光栅)
提高通信容量的新技术 时分复用技术（TDM）波分复用技术（WDM）
同步数字系列（SDH---Synchronous Digital
Hierarchy） SDH是由一些网络单元(NE)组成
的、在光纤上进行同步信息传输、复用、分插
和交叉连接的网络
2
第二十页，共36页。
SJTU
SDH的特点
国际统一的数字传输标准STM-N 采用同步复用方式和灵活的复用映射结构,

光纤通信知识点

光纤通信优点光纤通信之所以受到人们的极大重视，这是因为和其它通信手段相比，具有无以伦比的优越性。

1、通信容量大从理论上讲，一根仅有头发丝粗细的光纤可以同时传输1000 亿个话路。

虽然目前远远未达到如此高的传输容量，但用一根光纤同时传输24 万个话路的试验已经取得成功，它比传统的明线、同轴电缆、微波等要高出几十乃至上千倍以上。

一根光纤的传输容量如此巨大，而一根光缆中可以包括几十根甚至上千根光纤，如果再加上波分复用技术把一根光纤当作几根、几十根光纤使用，其通信容量之大就更加惊人了。

2、中继距离长由于光纤具有极低的衰耗系数(目前商用化石英光纤已达0.19dB/km 以下)，若配以适当的光发送与光接收设备，可使其中继距离达数百公里以上。

这是传统的电缆(1.5km)、微波(50km)等根本无法与之相比拟的。

因此光纤通信特别适用于长途一、二级干线通信。

据报导，用一根光纤同时传输24 万个话路、100 公里无中继的试验已经取得成功。

此外，已在进行的光孤子通信试验，已达到传输120 万个话路、6000 公里无中继的水平。

因此，在不久的将来实现全球无中继的光纤通信是完全可能的。

3、保密性能好光波在光纤中传输时只在其芯区进行，基本上没有光“泄露”出去，因此其保密性能极好。

4、适应能力强适应能力强是指，不怕外界强电磁场的干扰、耐腐蚀，可挠性强(弯曲半径大于25 厘米时其性能不受影响)等。

5、体积小、重量轻、便于施工维护光缆的敷设方式方便灵活，既可以直埋、管道敷设，又可以水底和架空。

6、原材料来源丰富，潜在价格低廉制造石英光纤的最基本原材料是二氧化硅即砂子，而砂子在大自然界中几乎是取之不尽、用之不竭的。

因此其潜在价格是十分低廉的。

光纤的重量轻，光缆的重要比电缆轻得多，例如18管同轴电缆1m的重量为11kg，而同等容量的光缆1m重只有90g，这对于在飞机、宇宙飞船和人造卫星上使用光纤通信更具有重要意义。

还有，光纤柔软可挠，容易成束，能得到直径小的高密度光缆。

光纤通信知识点归纳重要

第1章概述1、光纤通信的基本概念：利用光导纤维传输光波信号的通信方式。

光纤通信工作波长在于近红外区：0.8～1.8μm 的波长区，对应频率: 167～375THz 。

对于SiO2光纤，在上述波长区内的三个低损耗窗口，是目前光纤通信的实用工作波长，即0.85μm 、1.31μm 及1.55μm 。

2、光纤通信系统的基本组成：（P2图1-3）目前采用比较多的系统形式是强度调制/直接检波（IM/DD ）的光纤数字通信系统。

该系统主要由光发射机、光纤、光接收机以及长途干线上必须设置的光中继器组成。

1）在点对点的光纤通信系统中，信号的传输过程：由电发射机输出的脉码调制信号送入光接收机，光接收机将电信号转换成光信号耦合进光纤，光接收机将光纤送过来的光信号转换成电信号，然后经过对电信号的处理以后，使其恢复为原来的脉码调制信号送入电接收机，最后由信息宿恢复用户信息。

2）光发射机中的重要器件是能够完成电-光转换的半导体光源，目前主要采用半导体发光二极管(LED)和半导体激光二极管（LD)。

3）光接收机中的重要部件是能够完成光-电转换的光电检测器，目前主要采用光电二极管（PIN ）和雪崩光电二极管（APD ）。

特性参数：灵敏度4）一般地，大容量、长距离光纤传输 : 单模光纤+半导体激光器LD 小容量、短距离光纤传输 : 多模光纤+半导体发光二极管LED 5）光纤线路系统：功能：把来自光发射机的光信号，以尽可能小的畸变和衰减传输到光接收机。

组成：光纤、光纤接头和光纤连接器要求：较小的损耗和色散参数 3、光纤通信的特点：优点：（1），传输频带宽，通信容量大。

（2）传输损耗小，中继距离长：石英光纤损耗低达0.19 dB/km ，用光纤比用同轴电缆或波导管的中继距离长得多。

（3）保密性能好：光波仅在光纤芯区传输，基本无泄露。

（4）抗电磁干扰能力强：光纤由电绝缘的石英材料制成，不受电磁场干扰。

（5）体积小、重量轻。

光纤通信复习重点

光纤通信复习重点题型：填空、选择、判断30’、问答40’、计算30’第一章概论光纤通信的优点☆☆1）容许频带很宽,传输容量很大2）损耗很小,中继距离很长,且误码率很小3）重量轻,体积小4）抗电磁干扰性能好5）泄露小,保密性能好6）节约金属材料,有利于资源合理使用光纤通信系统的基本组成作用：1）信息源：把用户信息转换为原始电信号,这种信号称为基带信号2）电发射机：把信息源传递过来的模拟信号转换成数字信号PCM3）光发射机：把输入电信号转换为光信号,并用耦合技术吧光信号最大限度地注入光纤线路;4）光纤线路：把来自光发射机的光信号,以尽可能小的失真和衰减传输到光接收机; 5）光接收机：把从光纤线路输出、产生畸变和衰减的微弱光信号转换为电信号,并经其后的电接收机放大和处理后恢复成基带电信号;光接收机由光检测器、放大器和相关电路组成,光检测器是光接收机的核心;光接收机最重要的特性参数数灵敏度；6）电接收机：把接收的电信号转换为基带信号,最后由信息宿恢复用户信息；说明：光发射机之前和光接收机之后的电信号段,光纤通信所用的技术和设备和电缆通信相同,不同的只是由光发射机、光纤线路和光接收机所组成的基本光纤传输系统代替了电缆传输；注：计算题3个,全来自第二第三章的课后习题第二章光纤和光缆光纤结构光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝;相对折射率差典型值△=n1-n2/n1,△越大,把光能量束缚在纤芯的能力越强,但信息传输容量确越小光纤类型三种基本类型图突变型多模光纤：纤芯折射率为n1保持不变,到包层突然变为n2;这种光纤一般纤芯直径2a=50~80 μm,光线以折线形状沿纤芯中心轴线方向传播,特点是信号畸变大;渐变型多模光纤：纤芯中心折射率最大为n1,沿径向r向外围逐渐变小,直到包层变为n2;这种光纤一般纤芯直径2a为50μm,光线以正弦形状沿纤芯中心轴线方向传播,特点是信号畸变小;单模光纤：折射率分布和突变型光纤相似,纤芯直径只有8~10 μm,光线以直线形状沿纤芯中心轴线方向传播;因为这种光纤只能传输一个模式两个偏振态简并,所以称为单模光纤,其信号畸变很小;光纤传输原理展宽衰减的原因 1）突变型多模光纤2）数值孔径：定义临界角θc 的正弦为数值孔径NANA 表示光纤接收和传输光的能力,NA 或θc 越大,光纤接收光的能力越强,从光源到光纤的耦合效率越高;对于无损耗光纤,在θc 内的入射光都能在光纤中传输;NA 越大,纤芯对光能量的束缚越强,光纤抗弯曲性能越好;但NA 越大经光纤传输后产生的信号畸变越大,因而限制了信息传输容量; 时间延迟:这种时间延迟差在时域产生脉冲展宽,或称为信号畸变;由此可见,突变型多模光纤的信号畸变是由于不同入射角的光线经光纤传输后,其时间延迟不同而产生的; 3）渐变型多模光纤渐变型多模光纤具有能减小脉冲展宽、增加带宽的优点; 自聚焦效应：不同入射角相应的光线,虽然经历的路程不同,但是最终都会聚在同一点上;渐变型多模光纤具有自聚焦效应,不仅不同入射角相应的光线会聚在同一点上,而且这些光线的时间延迟也近似相等; 光纤传输的波动理论单模光纤的模式特性 1单模条件和截止波长传输模式数目随V 值的增加而增多;当V 值减小时,不断发生模式截止,模式数目逐渐减少;特别值得注意的是当V<时,只有HE11LP01一个模式存在,其余模式全部截止;HE11称为基模,由两个偏振态简并而成;由此得到单模传输条件为可以看到,对于给定的光纤n1、n2和a 确定,存在一个临界波长λc,当λ<λc 时,是多模传输,当λ>λc 时,是单模传输,这个临界波长λc 称为截止波长; 2）光强分布和模场半径通常认为单模光纤基模 HE11的电磁场分布近似为高斯分布 Ψr=Aexp式中,A 为场的幅度,r 为径向坐标,w0为高斯分布1/e 点的半宽度,称为模场半径; 3）双折射把两个偏振模传输常数的差βx-βy 定义为双折射Δβ, 通常用归一化双折射β来表示∆≈-=212212n n n NA ∆≈==∆cL n NA c n L c n L c 12121)(22θτ405.222221≤-n n a λπ])([2w r -ββββββ)(y x -=∆=式中, =βx+βy/2为两个传输常数的平均值;把两个正交偏振模的相位差达到2π的光纤长度定义为拍长Lb= 光纤传输特性损耗和色散是光纤最重要的传输特性;损耗限制系统的传输距离,色散则限制系统的传输容量;☆☆☆☆☆三种色散模式色散是由于不同模式的传播时间不同而产生的,它取决于光纤的折射率分布,并和光纤材料折射率的波长特性有关;材料色散是由于光纤的折射率随波长而改变,以及模式内部不同波长成分的光实际光源不是纯单色光,其传播时间不同而产生的;这种色散取决于光纤材料折射率的波长特性和光源的谱线宽度;波导色散是由于波导结构参数与波长有关而产生的,它取决于波导尺寸和纤芯与包层的相对折射率差;说明：色散对光纤传输系统的影响,在时域和频域的表示方法不同;从频域上看,色散限制了传输信号的带宽；从时域上看,色散引起信号脉冲的展宽; 理想的单模光纤没有模式色散,只有材料色散和波导色散;材料色散和波导色散总称为色度色散,常简称为色散,它是传播时间随波长变化的产生的;光纤损耗光纤的损耗在很大程度上决定了系统的传输距离;在最一般的条件下,在光纤内传输的光功率P 随距离z 的变化,可以用表示;α是损耗系数;吸收损耗：由SiO 2材料引起的固有吸收和由杂质引起的吸收产生的;散射损耗：主要由材料微观密度不均匀引起的瑞利散射和由光纤结构缺陷引起; 光纤总损耗α与波长λ的关系可以表示为： α= +B+CW λ+IR λ+UV λA 为瑞利散射系数,B 为结构缺陷散射产生的损耗,CW λ、IR λ和UV λ分别为杂质吸收、红外吸收和紫外吸收产生的损耗; 第三章通信用光器件光源光源是光发射机的关键器件,其功能是把电信号转换为光信号;半导体激光器是向半ββ∆2apdz dp -=4λA导体PN 节注入电流,实现粒子数反转分布,产生受激辐射,在利用谐振腔的正反馈,实现光放大而产恒激光震荡的;工作原理：半导体激光器是向半导体PN 结注入电流实现粒子数翻转分布,产生受激辐射,实现光放大,在利用谐振腔的正反馈而产生激光振荡的;基本结构：结构中间有一层厚~ μm 的窄带隙P 型半导体,称为有源层；两侧分别为宽带隙的P 型和N 型半导体, 称为限制层;三层半导体置于基片衬底上,前后两个晶体解理面作为反射镜构成法布里 - 珀罗FP 谐振腔; 三种跃迁：受激吸收：处于低能级E1的电子,在入射光作用下,它会吸收光子的能量跃迁到高能级E2上；自发辐射：在高能级E2的电子是不稳定的,即使没有外界的作用,也会自动地跃迁到低能级E1上与空穴复合,释放的能量转换为光子辐射出去；受激辐射：在高能级E2的电子,受到入射光的作用,被迫跃迁到低能级E1上与空穴复合,释放的能量产生光辐射；能级跃迁：电子在E1和E2两个能级之间跃迁,吸收的光子能量或辐射的光子能量都要满足波尔条件,即 E2-E1=hf 12,其中 h=×10-34J ·s,为普朗克常数,f 12为吸收或辐射的光子频率；受激辐射和自发辐射光的区别：它们的特点很不相同;受激辐射光的频率、相位、偏振态和传播方向与入射光相同,这种光称为相干光;自发辐射光是由大量不同激发态的电子自发跃迁产生的,其频率和方向分布在一定范围内,相位和偏振态是混乱的,这种光称为非相干光; 粒子数分布：低能级E1和处于高能级E2E2>E1的原子数分别为N1和N2;当系统处于热平衡状态时,存在下面的分布)12(exp 12kTE E N N --=k=10-23为玻尔兹曼常数,T 为热力学温度 N1>N2,即受激吸收大于受激辐射;当光通过这种物质时,光强按指数衰减, 这种物质称为吸收物质；正常状态N2>N1,即受激辐射大于受激吸收,当光通过这种物质时,会产生放大作用,这种物质称为激活物质;粒子数反转分布如何实现粒子数反转分布：半导体激光器是向半导体PN 结注入电流,实现粒子数反转分布；发射波长：半导体激光器的发射波长取决于倒带的电子跃迁到价带时所释放的能量;这个能量近似等于禁带宽度；EgEg24.1hc ==λ不同半导体材料有不同的禁带宽度Eg,所以有不同的发射波长光谱特性：随着驱动电流的增加,纵模模数逐渐减少,谱线宽度变窄；随着调制电流增大,纵模模数增多,光谱密度变宽; 弛张频率：弛张频率f r 是调制频率的上限,在接近f r 处,数字调制要产生弛张震荡,模拟调制要产生非线性失真;温度特性：激光器输出光功率随温度而变化有两个原因：一是激光器的阈值电流I th 随温度升高而增大,二是外微分量子效率ηd 随温度升高而减小;温度升高时,I th 增大,ηd 减小,输出光功率明显下降,达到一定温度时,激光器就不激射了;当以直流电流驱动激光器时,阈值电流随温度的变化更加严重;当对激光器进行脉冲调制时,阈值电流随温度呈指数变化,在一定温度范围内,可以表示为)ex p(00th T T I I =I 0为常数,T 为结区的热力学温度,T 0为激光器材料的特征温度发光二极管对应的看看就可以发光二极管LED 的工作原理与激光器LD 有所不同, LD 发射的是受激辐射光,LED 发射的是自发辐射光;发光二极管的优点：和激光器相比,发光二极管输出光功率较小,谱线宽度较宽,调制频率较低;但发光二极管性能稳定,寿命长,输出光功率线性范围宽, 而且制造工艺简单,价格低廉; 光检测器光电二极管工作原理光电效应光电效应：在PN 结界面上,由于电子和空穴的扩散运动,形成内部电场;内部电场使电子和空穴产生与扩散运动方向相反的漂移运动,最终使能带发生倾斜, 在PN 结界面附近形成耗尽层;在耗尽层,会形成光生漂移电流;在中性区会形成光生扩散电流;当与P 层和N 层连接的电路断开时,便会在两端产生电动势;说明:光生漂移电流分量和光生扩散电流分量的总和即为光生电流；光无源器件小知识点考小题无计算连接器：实现光纤与光纤之间可拆卸连接接头：实现光纤与光纤之间的永久性连接光耦合器：把一个输入的光信号分配给多个输出,或者把多个输入的光信号复合成一个输出;分为：T 型耦合器.星型耦合器.定向耦合器.波分复用器/解复用器光隔离器：非互易器件,只允许光波向一个方向上传输,阻止光波往其他方向特别是反方向传播;环形器：有多个接口的光隔离器；外调制器：为了解决直接调制激光器会产生线性调频的问题；光开关：转换电路,实现光交换;光发射机光发射机基本组成相应的模块对光源有什么要求、电路的作用☆☆对光源的要求：简单题1号嫌疑犯1发射的光波长应和光纤低损耗“窗口”一致,即中心波长应在μm、μm和μm附近;光谱单色性要好,即谱线宽度要窄,以减小光纤色散对带宽的限制;2电/光转换效率要高,即要求在足够低的驱动电流下,有足够大而稳定的输出光功率,且线性良好;发射光束的方向性要好,即远场的辐射角要小,以利于提高光源与光纤之间的耦合效率;3允许的调制速率要高或响应速度要快,以满足系统的大传输容量的要求;4器件应能在常温下以连续波方式工作,要求温度稳定性好,可靠性高,寿命长;5此外,要求器件体积小,重量轻,安装使用方便,价格便宜;发射机的电路部分：作用：电路的设计应该以光源为依据,使输出光信号准确反映输入电信号；对调制电路和控制电路的要求：1)输出光脉冲的通断比应大于10,以保证足够的光接收信噪比;2)输出光脉冲的宽度应远大于电光延迟时间,光脉冲的上升时间、下降时间和开通延迟时间应足够短,以便在高速率调制下,输出的光脉冲能准确再现输入电脉冲的波形.3)对激光器应施加足够的偏置电流,以便抑制在较高速率调制下可能出现的张弛振荡,保证发射机正常工作;4)应采用自动功率控制APC和自动温度控制ATC,以保证输出光功率有足够的稳定性; 线路编码电路必要的原因：因为电端机输出的数字信号是适合电缆传输的双极性码,而光源不能发射负脉冲;调制特性效应小知识码型效应：当电光延迟时间td与数字调制的码元持续时间T/2为相同数量级时,会使“0”码过后的第一个“1码的脉冲宽度变窄,幅度减小,严重时可能使单个“１”码丢失,这种现象称为“码型效应”；码型效应的特点：在脉冲序列中较长的连“0”码后出现的“1”码,其脉冲明显变小,而且连“0”码数目越多,调制速率越高,这种效应越明显;可以采用“过调制”补偿方法,消除码型效应；弛张震荡：当电流脉冲注入激光器后,输出光脉冲会出现幅度逐渐衰减的震荡; 自脉动现象：某些激光器在脉冲调制甚至直流驱动下,当注入电流达到某个范围时,输出光脉冲出现持续等幅的高频振荡,这种现象叫做自脉动现象；温度对激光器输出光功率的影响主要通过阈值电流I th 和外微分量子效率ηd 产生温度升高,阈值电流增加,外微分量子效率减小,输出光脉冲幅度下降；光接收机 ☆☆☆☆☆☆器流对光检测器的要求：1）波长相应要和光纤低损耗窗口μm,μm 和μm 兼容；2）响应度要高,在一定的接收光功率下,能产生尽可能大的光电流； 3）噪声要尽可能低,能接收微弱光信号,； 4）性能稳定,可靠性高,寿命长,功耗和体积小; 均衡的目的是：对经光纤传输、光/电转换和放大后已产生畸变的电信号进行补偿,使输出信号的波形适合于判决,以消除码间干扰减小误码率;灵敏度的定义：在保证通信质量的条件下,光接收机所需的最小平均接收光功率P min ,并以dBm 为单位;计算公式：定义公式：Pr=10lg 理想光接收机灵敏度：Pr=10lg)](10)min([3dBm w P -><λη2bnhcf基本概念：因为量子噪声是伴随光信号的随机噪声,只要有光信号输入,就有量子噪声存在；光接收机的噪声包括光检测器的噪声量子噪声、暗电流噪声、APD 附加噪声、电阻热噪声和前置放大器的噪声; 线路编码有什么要求数字光纤通信系统对线路骂醒的主要要求是保证传输的透明性,具体要求是： 1）能限制信号带宽,减小功率谱中的高低频分量; 2）能给光接收机提供足够的定时信息;3）能提供一定的冗余度,用于平衡码流、误码监测和公务通信;但对高速光纤通信系统,应尽量减小冗余度,以免占用过大的带宽;常用的线路码型为：扰码、mBnB 码和插入码; 第四章数字光纤通信同步数字系列SDH 帧结构作用因素图简答题2号嫌疑犯字节发送顺序：由上往下发每行先左后右1）段开销SOH 又可分为再生段开销SOH 和复接段开销LOH 2）信息载荷Payload 3）管理指针单元AU-PTRSDH 环形网的一个突出优点是“自愈”能力; 系统的性能指标小知识点掌握为进行系统性能研究,ITU-T 建议中提出了一个数字传输参考模型,称为假设参考连接HRX ；假设参考数字链路HRDL数字光纤通信系统的主要性能指标有：传输速率,误码率,抖动和可靠性系统的设计往年有计算,今年没有,但有小知识点12345…9顺序数字光纤通信系统设计的主要任务是确定中继距离,一般采用最坏情况设计法来确定中继距离;在光纤传输中,中继距离不但受到光纤损耗限制,而且还受到光纤色散的限制;第七、八章讲过的一些小知识点,你大爷,哪些讲过,臣妾不知道哇1参饵光纤放大器工作波长正好与光纤的最佳波长一致,增益高、噪声系数小、频带宽,在光纤通信系统中可以作为中继放大器,前置放大器和后置放大器;2光波分复用增加了光纤的传输容量,降低了成本；3光交换目前主要有两种方式：空分交换和波分交换4目前光通信系统采用光强调制——直接检测的方式；5相干光通信在接收端采用零差检测或外差检测;6SDH技术的最大优势在于组网上,它的传送网通常采用线形、星形、树形、环形和网孔形拓扑结构;7SDH的特色之一是能利用ADM构成环形自愈网,自愈网结构分为两类：通道倒换环和复用段倒换环;8建议将光传送网分为光通道层OCH、光复用段层OMS和光传输层OTS;9WDM光网络的结点主要有两种功能,即光波长信道的分插复用功能和交叉连接功能,实现这两种功能的网络元件是：OADM和OXC;。

光纤通信复习要点

光纤通信复习要点第⼀章1.光纤通信的定义光纤通信是采⽤光波作为信息载体，并采⽤光导纤维作为传输介质的⼀种通信⽅式。

2.光纤通信的优点频带宽，通信容量⼤；损耗低，中继距离长；抗电磁⼲扰；⽆串⾳⼲扰，保密性好；光纤线径细、重量轻、柔软；原材料资源丰富，可节约⾦属材料；耐腐蚀，寿命长。

3.光纤通信的缺点光纤质地脆、机械强度低；需要⽐较好的切割及连接技术；分路、耦合⽐较⿇烦；弯曲半径不宜太⼩。

第⼆章1.光纤的基本结构：折射率较⾼的芯区、折射率较低的包层、表⾯涂敷层。

2.光纤的分类按传播模式分类：单模光纤尺⼨：光纤的纤芯直径尺⼨扩展到⼏个波长（通常是8～12个波长），并且使纤芯包层折射率差很⼩，只允许传输⼀个基模的光纤。

纤芯直径2a=8～10µm(⽆实际意义)，包层直径2b=125µm 。

优点：带宽极宽、衰减⼩。

应⽤：适⽤于⼤容量的光纤通信。

多模光纤尺⼨：远⼤于光波波长，能传输多个模式的光纤。

纤芯直径2a=50µm，包层直径2b=125µm 。

优点：制造简单、接续容易。

缺点：存在模式⾊散，带宽窄。

应⽤：适应于较⼩容量的光纤通信。

3.光纤的传输特性：损耗特性、⾊散特性、⾮线性效应。

第三章简单题：1.半导体发光的机理：半导体材料具有能带结构⽽不是能级结构。

半导体材料的能带分为导带、价带与禁带。

电⼦从⾼能级范围的导带跃迁到低能级范围的价带，会释放光⼦⽽发光。

2.⾃发辐射由于位于⾼能级E2的原⼦是不稳定的，将⾃发地向低能级跃迁，并释放出能量为h ν = E1 - E2的光⼦，这种辐射称为⾃发辐射。

各个处于⾼能级的粒⼦都是⾃发的、独⽴地进⾏跃迁，其辐射光⼦的频率不同，所以⾃发辐射的频率范围很宽。

⾃发辐射产⽣⾮相⼲光。

3.受激辐射若原⼦原来处于⾼能级E2上，被能量为hv的光⼦激发，将向E1能级跃迁，并产⽣能量为hv的光⼦。

两者同频，同相，同偏振，为相⼲光。

这⼀辐射过程称为受激辐射。

光纤通信原理及基础知识

光纤通信原理及基础知识
一、光纤通信原理
光纤通信的核心技术是光子学，它是利用光纤光缆中的光纤对光信号进行传播和传输。

光纤光缆是一种由多根光纤缆组成的电缆，用来传输可见光或近红外波长范围内的光信号。

它包含一根中心的内管，围绕着由若干根绝缘光缆组成的外面，以及外面包裹的电缆套管。

光纤具有比一般电线传输快和体积小的优势。

而且它可以传输的信息量比一般电线传输的信息量大得多，在数据传输，广播和电视节目传输，网络传输，数据中心和建筑物的内部数据传输，机场、地铁和高速列车的安全监控等场合有广泛的应用。

二、光纤通信基础知识
1、光纤的基本结构
光纤是由内管、纤芯、护套和外皮组成的。

内管是光纤的中心，由若干根细细的玻璃或塑胶的纤维组成，用来把发出的信号紧密包裹起来；纤芯则由抗光折射率差异的介质层组成，可以实现光子的数字信号传输；护套是中心纤芯的保护层，由特殊的材料构成，用以抗折和抗磨损；。

光纤通信知识要点考试重点

1.LPmn：表示线极化波在弱波导光纤中的模式，LPmn是标量模。

m：该模式的场分量沿光纤圆周方向的最大值有几对。

n：该模式的场分量沿光纤直径方向的最大值有几对。

2.色散定义：光纤中传送的信号是由不同的频率成分和不同的模式成分构成的，它们有不同的传播速度，将会引起脉冲波形的形状发生变化。

也可以从波形在时间上展宽的角度理解，就是光脉冲在光纤中传输，随着传输距离的加大，脉冲波形在时间上发生了展宽。

分类①模式色散②色度色散⑴材料⑵波导③偏振膜色散3.单模光纤：G.652—G.657①非色散位移单模光纤（G.652）准单模光纤SMF性能特点：在1310nm波长零色散；1550nm衰减系数最小，为0.17~0.25，典型值0.20 dB/km，但色系数最大，一般为17~20ps/nm×km。

②色散位移单模光纤（G.653）DSF⑴性能特点：通过改变结构参数、折射率分布形状加大波导色散，将1310nm附近零色散点移到1550nm，使低损耗和零色散窗口重合。

⑵应用：长距离高速率的单信道通信系统。

WDM一般不适用。

③截止波长位移单模光纤（G.654）⑴性能特点：1310nm附近零色散，截止波长移至较长波长。

光纤在1550nm损耗极小，最佳工作范围在1500~1600nm。

抗弯曲性好。

⑵应用：无中继海底光纤通信系统。

④非零色散位移单模光纤（G.655）⑴性能特点：通过改变折射率，使光纤在1550nm色散不为零。

且在1530~1565nm波段具有小色散，为1~6ps/nm×km。

⑵应用适应波分复用（WDM）传输系统设计和制造新型光纤。

4.双折射①理论上单模光纤中只传输一个基模，但实际上，在单模光纤中有两个模式，即横向电场沿x方向极化和沿y方向极化的两个模式。

它们的极化方向互相垂直，这两种模式分别表示为LP x01和LP y01。

在理想的轴对称的光纤中，这两个模式有相同的传输相位常数β，它们是相互简并的。

光纤通信--相关知识点

光纤通信的关键组件、工作原理、优点光纤通信是一种基于光纤传输光信号的高速通信技术。

它利用光的传输速度快、带宽大的特点，通过光纤传输信号，实现远距离、高速、大容量的通信传输。

光纤通信系统主要包括三个关键组件：1.光发射器（光源）：光发射器产生光脉冲信号，并将其转化为光信号。

常用的光源包括激光二极管（LD）和LED （发光二极管）。

2.光纤传输介质：光纤是一种由高纯度玻璃或塑料制成的细长线材，具有非常高的折射率。

光信号通过光纤的全内反射传输，几乎不会受到衰减和信号干扰。

3.光接收器（光检测器）：光接收器将传输的光信号转化为电信号，并进行数据恢复与处理。

光接收器常用的检测器包括光电二极管（PD）和光电倍增管（PMT）。

光纤通信的工作原理如下：1.数据转换：发送方将需要传输的数据转化为电信号。

2.光发射：光发射器将电信号转化为光信号，并发送到光纤中。

3.光传输：光信号通过光纤快速传输，通过光的全内反射在光纤中进行反射。

4.光接收：光信号到达接收端后，光接收器将光信号转化为电信号。

5.数据处理：接收端的电信号经过电子设备的放大、滤波和解调等处理，最终恢复出原始的数据信息。

光纤通信的优点包括：1.高带宽：光纤通信具有非常高的传输带宽，能够实现大容量的数据传输。

2.高速度：光信号的传输速度非常快，远远超过了传统的铜线传输。

3.长距离传输：光信号在光纤中几乎不衰减，能够实现远距离的信号传输。

4.抗干扰性：光纤通信对电磁干扰和信号衰减的影响较小，信号质量稳定可靠。

5.安全性：光信号在传输过程中不会产生外部电磁辐射，难以被窃听，具有较高的安全性。

光纤通信广泛应用于长途通信、局域网、数据中心互联、无线通信、有线电视和医疗诊断等领域，推动了信息传输速度和容量的大幅提升。

随着技术的进步，光纤通信的应用前景更加广阔。

光纤通信重要知识点总结[本站推荐]

光纤通信重要知识点总结[本站推荐]第一篇：光纤通信重要知识点总结[本站推荐]光纤通信重要知识点总结第一章1.任何通信系统追求的最终技术目标都是要可靠地实现最大可能的信息传输容量和传输距离。

通信系统的传输容量取决于对载波调制的频带宽度，载波频率越高，频带宽度越宽。

2.光纤：由绝缘的石英（SiO2）材料制成的，通过提高材料纯度和改进制造工艺，可以在宽波长范围内获得很小的损耗。

3.光纤通信系统的基本组成:以光纤为传输媒介、光波为载波的通信系统，主要由光发送机、光纤光缆、中继器和光接收机组成。

光纤通信系统既可传输数字信号也可传输模拟信号。

输入到光发射机的带有信息的电信号，通过调制转换为光信号。

光载波经过光纤线路传输到接收端，再由光接收机把光信号转换为电信号。

系统中光发送机的作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光发送机一般由驱动电路、光源和调制器构成，如果是直接强度调制，可以省去调制器。

光接收机的作用是将光纤送来的光信号还原成原始的电信号。

它一般由光电检测器和解调器组成。

光纤的作用是为光信号的传送提供传送媒介，将光信号由一处送到另一处。

中继器分为电中继器和光中继器（光放大器）两种，其主要作用就是延长光信号的传输距离。

为提高传输质量，通常把模拟基带信号转换为频率调制、脉冲频率调制或脉冲宽度调制信号，最后把这种已调信号输入光发射机。

在这个过程中，受调制的RF电波称为副载波，这种采用频分复用的多路电视传输技术，称为副载波复用技术。

目前大都采用强度调制与直接检波方式。

又因为目前的光源器件与光接收器件的非线性比较严重，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。

数字光纤通信系统基本上由光发送机、光纤与光接收机组成。

1光纤通信基础知识

三、光纤通信的优点
1、频带宽，通信容量大。 2、损耗低，中继距离长。 3、抗电磁干扰。 4、无串音干扰，保密性好。 5、光纤线径细、重量轻、柔软。 6、光纤的原材料资源丰富，用光纤可节约金
属材料。
1、频带宽，通信容量大
光纤可利用的带宽约为50000GHz，1987年投入使用的1.7Gb/s光纤通信系统，一对光纤能同时传输24192路电话，2.4Gb/s系统，能同时传输30000多路电话。频带宽，对于传输各种宽频带信息具有十分重要的意义，否则，无法满足未来宽带综合业务数字网(B-ISDN) 发展的需要。
光端机的正面图片
1. 光发射机（光端机）光端机的背面图片
2. 光纤线路
光纤线路的功能是把来自光发射机的光信号，以尽可能小的畸变(失真)和衰减传输到光接收机。光纤线路由光纤、光纤接头和光纤连接器组成。光纤是光纤线路的主体，接头和连接器是不可缺少的器件。实际工程中使用的是容纳许多根光纤的光缆。对光纤的基本要求: 损耗和色散小，机械特性和环境特性好. 例如，在不可避免的应力作用下和环境温度改变时，保持传输特性稳定。
3、抗电磁干扰
光纤是绝缘体材料，它不受自然界的雷电干扰、电离层的变化和太阳黑子活动的干扰，也不受电气化铁路馈电线和高压设备等工业电器的干扰，还可用它与高压输电线平行架设或与电力导体复合构成复合光缆。
4、无串音干扰，保密性好
光波在光缆中传输，很难从光纤中泄漏出来，即使在转弯处，弯曲半径很小时，漏出的光波也十分微弱，若在光纤或光缆的表面涂上一层消光剂效果更好，这样，即使光缆内光纤总数很多，也可实现无串音干扰，在光缆外面，也无法窃听到光纤中传输的信息。
二、光通信发展简史
1960年，美国人梅曼(Maiman)发明了第一台红宝石激光器，给光通信带来了新的希望，和普通光相比，激光具有波谱宽度窄，方向性极好，亮度极高，以及频率和相位较一致的良好特性。

光纤通信技术知识点简要(考试必备)

光纤通信.1.光纤结构光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。

纤芯的折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。

包层为光的传输提供反射面和光隔离，并起一定的机械保护作用。

设纤芯和包层的折射率分别为n1和n2，光能量在光纤中传输的必要条件是n1>n2。

2.光纤主要有三种基本类型: 突变型多模光纤,渐变型多模光纤, 单模光纤. 相对于单模光纤而言，突变型光纤和渐变型光纤的纤芯直径都很大，可以容纳数百个模式，所以称为多模光纤3.光纤主要用途：突变型多模光纤只能用于小容量短距离系统。

渐变型多模光纤适用于中等容量中等距离系统。

单模光纤用在大容量长距离的系统。

1.55μm 色散移位光纤实现了10 Gb/s容量的100 km的超大容量超长距离系统。

色散平坦光纤适用于波分复用系统，这种系统可以把传输容量提高几倍到几十倍。

三角芯光纤有效面积较大，有利于提高输入光纤的光功率，增加传输距离。

偏振保持光纤用在外差接收方式的相干光系统，这种系统最大优点是提高接收灵敏度，增加传输距离。

4.分析光纤传输原理的常用方法：几何光学法.麦克斯韦波动方程法5.几何光学法分析问题的两个出发点: 〓数值孔径〓时间延迟. 通过分析光束在光纤中传播的空间分布和时间分布. 几何光学法分析问题的两个角度: 〓突变型多模光纤〓渐变型多模光纤.6.产生信号畸变的主要原因是光纤中存在色散，损耗和色散是光纤最重要的传输特性：损耗限制系统的传输距离, 色散则限制系统的传输容量.7.色散是在光纤中传输的光信号，由于不同成分的光的时间延迟不同而产生的一种物理效应. 色散的种类：模式色散、材料色散、波导色散.8. 波导色散纤芯与包层的折射率差很小，因此在交界面产生全反射时可能有一部分光进入包层之内，在包层内传输一定距离后又可能回到纤芯中继续传输。

进入包层内的这部分光强的大小与光波长有关，即相当于光传输路径长度随光波波长的不同而异。

光纤通信总结

一绪论1. 1966年英籍华裔学者高琨和霍克哈姆发表了关于传输介质新概念的论文，指出了利用光纤进行信息传输的可能性和技术途径，奠定了现代光通信——光纤通信的基础。

2. 光纤通信技术不断创新：光纤从多模发展到单模，工作波长从0.85μm 发展到1.31μm ，传输速率从几十Mb/s 发展到几十Gb/s 。

3. 任何通信系统追求的最终技术目标都是要可靠地实现最大可能的信息传输容量和传输距离。

4. 电缆通信和微波通信的载波是电波，光纤通信的载波是光波。

5. 直接调制是用电信号直接调制半导体激光器或发光二极管的驱动电流，是输出光随电信号变化而实现的，这种方案技术简单、成本较低、容易实现，但调制速率受激光器的频率特性所限制。

外调制是把激光的产生和调制分开，用独立的调制器调制激光器的输出光而实现的，这种调制的优点是调制速率高，缺点是技术复杂，成本较高。

6. 目前，使用光纤通信系统普遍采用直接调制——直接检测方式，光接收机最重要的特性参数是灵敏度。

7. 光纤通信系统包括电信号处理部分和光信号传输部分。

光信号传输部分主要由基本光纤传输系统组成，包括光发射机、光纤传输线路和光接收机三个部分。

光纤通信系统可以传输数字信号，也可以传输模拟信号。

二光纤和光缆1、光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。

纤芯的折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。

包层为光的传输提供反射面和光隔离，并起一点的机械保护作用。

2、光纤类型：突变型多模光纤、渐变性多模光纤、单模光纤等等3、损耗限制系统的传输距离，色散则限制系统的传输带宽。

色散是在光纤中传输的光信号，由于不同成分的光的传播时间不同而产生的一种物理效应。

色散一般包括模式色散、材料色散和波导色散。

模式色散：是由于不同模式的传播时间不同而产生的，它取决于光纤的折射率分布，并和光纤材料折射率的波长特性有关。

材料色散：是由于光纤的折射率随波长而变化，以及模式内部不同波长成分的光，其传播时间不同而产生的。
