mapGIS非标准图框生成
MapGIS 10制图流程操作手册
MapGIS 10 制图流程操作手册
第 1 章栅格几何校正
1.1 栅格数据标准图幅校正(DRG 校正)流程
标准图幅校正主要是对国家绘制的标准地形图进行操作。由于早期标准地形图以纸质档
保存,为便于统一管理和分析应用,将其扫描为电子地图后,可利用标准图幅校正操作,将
图幅校正为正确的地理坐标的电子图幅,在标准图幅校正的过程中,不仅可以为标准地形图
赋上正确的地理坐标,也可对扫描时造成的形变误差进行修正。
步骤1:影像数据入库管理
在实际操作中,为便于统一管理数据,需将影像数据导入到数据库中。可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2:启动栅格几何校正
在栅格编辑菜单选择标准图幅校正功能,视图显示如下:
注意:在进行标准图幅校正前,需对图幅的信息进行读取,如图幅号、网格间距、坐标
系信息。
校正影像显示窗口:控制点全图浏览窗口;
校正文件局部放大显示窗口:控制点确认窗口,放大在校正影像显示窗口中选择的内容;
控制点列表显示窗口:显示图中控制点信息。
步骤3:根据图幅信息生成GCP 控制点
1、选择栅格数据
在标准图幅校正设置窗口的校正图层项浏览选择栅格数据(若当前地图已
添加待校正的栅格数据则可直接点下拉条选择添加),如图:
2、输入图幅信息
点击[下一步],设置图幅信息,如图:
在“图幅信息”对话框中各参数说明如下:i. 图幅号:读图输入图幅号信息。ii. 网格间距:读图输入格网间距。
iii. 坐标系:读图选择选择坐标系信息。
iv. 图框类型:加密框是根据图幅信息生成梯形图框,而四点框是直接生成矩形内框,加密框的精度相对较高。此处是对1:1 万的图幅进行校正,用四点框即可。
在MapGIS中生成四种图框
在MapGIS中生成图框可以分为小比例尺的标准框、小比例尺的非标准框、大比例尺的标准框和大比例尺的非标准框
小比例尺的标准框:
以1:1万为例,其他小比例尺的标准框生成方法类似;
单击‚系列标准图框‛菜单下‚生成1:1万图框‛命令,系统弹出‚1:1万图框‛对话框,输入起始经纬度,单击‚确定‛;
单击‚椭球参数‛,可以设臵相应的椭球参数;
系统弹出‚图框参数输入‛对话框,默认设臵,单击‚确定‛按钮,弹出‚输入接图表内容‛对话框,默认设臵,单击‚确定‛;
系统自动投影生成‚1:1万‛标准图框。
小比例尺的非标准框:
单击‚投影变换‛菜单下‚绘制投影经纬网‛命令,系统弹出‚参数输入‛对话框,分别输入起始经纬度和间隔等参数;
单击‚角度单位‛按钮,坐标单位要和输入的起始经纬度的单位保持一致,这里设臵为‚度分秒‛;
单击‚投影参数‛按钮,设臵图框投影参数,这里默认设臵,其中‚投影中心点经度‛设臵方法:由比例尺为‚1:10万‛知道,图框的投影带类型为6度分带,由起始经度为‚1170000‛,查阅‚帮助‛中的‚6度分带表‛可知,图框的中央经线恰好为‚1170000‛;
设臵好‚角度单位‛、‚投影参数‛、起始经纬度、经纬线间隔、经纬线点密度等参数后,单击‚绘经纬网‛或者‚绘公里网‛单选按钮,然后单击‚确定‛按钮;
系统弹出如右图所示对话框,默认设臵,单击‚确定‛按钮;
系统自动投影生成‚1:10万‛非标准图框,单击右键选择‚复位‛命令,选择显示点、线文件,‚确定‛即可。
大比例尺的标准框:
以1:2000为例,其他大比例尺的标准框生成方法类似;
MapGis生成非标准矩形框
MapGis生成非标准矩形框
具体步骤下面以生成1:10000图框为例
1、MapGis-实用服务-投影变换-系列标准图框-图框椭球参数(选坐标系)
2、系列标准图框-图框椭球参数键盘生成矩形图框-弹出如下对话框
3、边框参数、坐标系、网间隔、网线类型(也可以选择实线坐标系)、矩形
分幅方法按照图上填写
4、图框参数、内网格线参数必须填写
5、其他根据你的具体情况填写,不填默认也可以
6、Ok了,看看最终结果
注:这里生成的图框椭球参数是西安80坐标的
mapgis操作技巧汇总
在电脑里如何做剖面图,不用手画,而且精度更高!
1、先把MAPGIS图生成JPG格式,在PHOTOSHOP中图像(I)—图像大小—文挡大小中输入经过变化后的宽度和高度数字(根据剖面图的比例和JPG图的比例关系得出);然后按需要裁剪,以减少图形的所占内存;
2、裁剪后旋转使剖面线处于水平位置;
3、在MAPGIS中插入裁剪旋转后光栅文件,新建线和点文件,以剖面线为水平的X轴,画垂直X轴的线为Y轴,以剖面线起点的位置为坐标原点,以剖面线起点的高程为起始Y轴刻度,在X和Y轴上标上相对应比例尺的刻度。
4、以图上等高线和X轴交点为垂足画垂直X轴的直线,以等高线的高程画垂直于Y轴的直线,上述两直线相交点就是我们要求剖面轮廓线的拐点,把这样一系列的点连起来就成了剖面图的轮廓线
5、最后再整饰一下,就作成了剖面图。
如何将区的属性赋到它所包含的点、线文件上?
MAPGIS中,可以通过空间叠加的方法将区属性附到它所包含的点、线文件上。具体做法如下:在空间分析子系统中,装人点文件和区文件,选择―空间分析‖菜单下的―点空间分析‖――点对区判别分析‖即可将区属性附在他所包含的点上。同理,在空间分析子系统中,装入线文件和区文件,选择―空间分析‖菜单下的―线空间分析‖――线对区判别分析‖即可将区属性附在他所包含的线上。
补充出现飞点解决的办法:
在复杂图形处理时,由于各种原因(主要是操作不当),引起飞点现象。出现飞点后,可以在输人编辑中利用―部分存文件‖的功能去除飞点。判断是否出现飞点现象,可在图形编辑子系统里选择窗口菜单下的复位窗口,查看图形是否满屏显示;也可以在输出子系统的编辑工程文件内,在1:1情况下使用系统自动测试幅面大小,比较检测出的幅面大小是否与实际幅面大小一致。如果已经发现飞点,在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置,减小页面到实际大小为止。

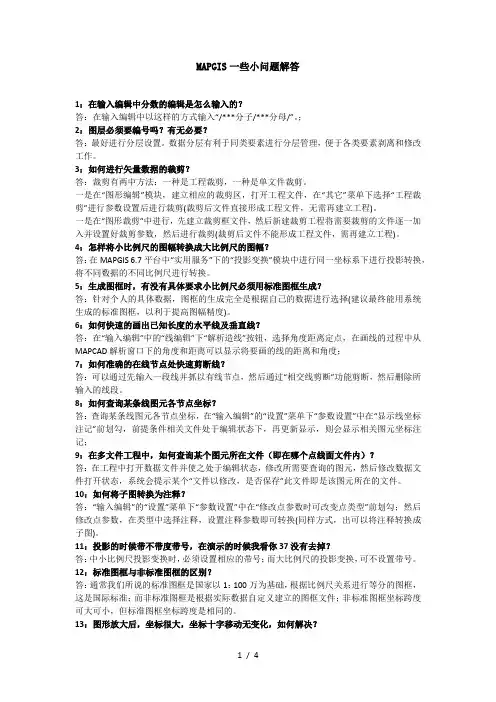

mapgis的常见问题解答
mapgis的常见问题解答
电脑制图基本步骤:
在做⼀幅图之前,先新建⼀个⽂件夹(⽤来保存与该图有关的所有⽂件),⽤图名给该⽂件夹命名,例:×××矿1号剖⾯,之后将扫描的图放⼊该⽂件夹中。打开MAPGIS主菜单,进⾏系统设置,把⼯作⽬录设置为刚才新建的⽂件夹
(×××矿1号剖⾯),其余三项在安装MAPGIS软件时设置好。
因为扫描⽂件为(*.tif)格式,在MAPGIS中使⽤不变,因此需要转换成MAPGIS 可使⽤的⽂件格式(*msi),需要进⾏数据类型转换:
MAPGIS主菜单→图象处理→图象分析(镶嵌配准)→
⽂件→数据输⼊→转换数据类型:(*.tif)→添加⽂件(扫描的⽂件)→转换图形处理→输⼊编辑→确定:新建⼯程(把做的这张图看作⼀个⼯程),在左区点右键→新建区、新建线、新建点→
⽮量化→装⼊光栅⽂件→描图
其它常⽤功能:
做平⾯图之前,⽣成标准图框:
:
MAPGIS主菜单→实⽤服务→投影变换→
系列标准图框→键盘⽣成矩形图框→
矩形图框参数输⼊:坐标系:国家坐标系;带号:20/40;注记:公⾥值。边框参数:内间距10,外间距1,边框宽1。⽹线类型:绘制实线坐标线;⽐例尺:图的⽐例尺(例:5000);矩形分幅⽅法:任意公⾥矩形分幅。
图廓参数:横向起始公⾥值(去带号):例20556000→556.000,纵向起始公⾥值:例4820.000,横向结束公⾥值:,纵向结束公⾥值:,
图廓内⽹线参数:⽹起始值(根据起始公⾥值定):,⽹间隔(根据⽐例尺定):;(例横向起始值为556.020,⽐例尺为5000,⽹起始值应为:556.500,⽹间隔为0.5)
MAPGIS软件做地图图框步骤和方法
MAPGIS软件做地图图框步骤和方法
一、绘制图框
1、打开
2、记下原图框左上角和右下角(对角便可)的坐标值A(a,b)B(c,d)。
3、绘制图框:MAPGIS6.7主菜单→实用服务→投影变换→MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框→矩形图框参数输入(按要求输入相关参数)→确定→绘成图框①MAPGIS6.7主菜单→实用服务→投影变换
②MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框
③矩形图框参数输入(按要求输入相关参数)→确定
注意:
1.如步骤2中所示,取原图框左上角及右下角坐标分别为A(a,b)和B(c,d)。则图廓参数中横向起始坐标值X为a,纵向起始坐标值Y为d;横向结束坐标值X为c,纵向结束坐标值
Y为b。起始点(a,d),结束点(c,b)。
2.图廓内网线参数:网起始值X及网起始值Y分别为比a和d稍大的数。
3.矩形分幅方法:选择用户自定义坐标框。
4.比例尺:选择与图相同的比例尺。
5.图框文件名:可以命名文件和选择保存路径
④绘成图框
二、获取经纬度坐标值(该过程需要进行MAPGIS向ARCGIS的文件转换。)
1、MAPGIS转为ARCGIS:MAPGIS6.7主菜单→图形处理→文件转换→无标题(文件转换窗口)→F文件(下拉菜单)→L装入线(单击)→MAPGIS打开文件(窗口)选择要存入的线文件(原图框)→打开→O输出(下拉菜单)→输出SHAPE文件(单击)→选择文件(对话框)→确定→ESRI SHAPE(命名shape文件并保存在指定位置)→保存(单击)
①MAPGIS6.7主菜单→图形处理→文件转换
MAPGIS非标准图框的生产
非标准图框的生成
先点
实用
服务
然后选择投影变
换
进来之后选择系
列标准图框
系列标准图框里面选择键盘生成图框,进来之后如下图:
然后打开咱们要生成图框的文件(记下最左下角和右上角的坐标)如下图
记下左下角这一
点的横纵坐标
这个即为左下角的
横纵坐标
然后再看这个
最后点确定生成的图框(如下图)
记下左下角这一
点的横纵坐标
选任意公里矩形分
副
这个可以按情况而定
比例尺就写1000
图上多少就写多少,但是是公里值这三项由情况而定
横纵起始公里值和结束公里值有图上而定,但是得改
为公里值
然后点文件——另存文件,出现(如下图)
全部选上,然后点
击确定
点确定后如下图:
保存到自己能找得
到的地方
接下来点、线、面文件都会保存一次,但是三个文件最好保存到一个地方
然后把这三个文件添加到已经做好的没有图框的那个里面(如图)
把这三个文件添加
进来
然后它会提示如下:
这个没事,只要点
三次确定就可以了
然后点击复位,一张加好图框的图就完成了(如图)
最后只要保存工程就可以了,希望对大家有所帮助。
(注:素材和资料部分来自网络,供参考。请预览后才下载,期待你的好评与关注!)
Mapgis教案
第二章 MAPGIS的系统操作 的系统操作
第一节 图形处理-输入编辑 图形处理 输入编辑
一、基本概念
MAPGIS把矢量地图要素根据基本几何特征分为三类:点数 据、线数据和区数据(即面数据)。与之相应的文件的也分 为三个基本类型:点文件(*.WT)线文件(*.WL)和区文 件(*.WP)。 1.点:点是地图数据中点状物的统称,是由一个控制点决定 其位置的符号或注释。它不是一个简单的点,而是包括各种 注释(英文,汉字、数字等)和专用符号(包括圆、弧、直 线、五角星等各类符号)。所有的点图元数据都保存在点文 件(*.WT)中。 2.线:线是地图中线状物的统称。MAPGIS将各种线型(如点 划线、省界、国界、等高线、道路、河堤)以线为单位作为线 图元来编辑。所有的线图元数据都保存在线文件(*.WL)中。 3.区:区通常也称面,它是由首尾相连的弧段组成封闭图形, 并以颜色和花纹图案填充封闭图形所形成的一个区域。如湖 泊、居民地等。所有的区图元数据都保存在区文件(*.WP) 中。
3、进行其它——自动剪断线处理—— 线转弧段 处理——存区文件(给文件名,如ZQ.wp,不要 存线文件),关闭窗口,系统提示是否存线文件, 选否。 4、打开区文件(ZQ),装入线文件(原文件, 非ZQ)。进行其它——拓扑错误检查。 5、针对拓扑错误对线进行修改(每一个错误)。 6、存线文件。重复1-6 步聚,至无错误为止。 7、造区。(其它——拓扑重建)。
《MAPGIS地理信息系统》课程标准
MAPGIS地理信息系统课程标准
适用专业地理信息系统与地图制图技术专业
建议学时52学时
1、前言
1.1 课程性质
《MAPGIS地理信息系统》是一门集理论、操作、技术于一体的综合性课程,是工程测量专业的内业核心技术课程。通过《MAPGIS地理信息系统》课程的教学,使学生了解MAPGIS 软件的特点、掌握基本操作。在实践中加深对GIS概念和技术的理解,最终形成能够运用地理信息系统技术进行数字地图制作、多源地学数据的采集与集成,DEM模型分析与结果输出,,为学顶岗就业夯实基础;培养学生应用技术知识的能力,提高学生的专业素质,培养学生的创新意识,并为后续学习专门化课程作前期准备。
1.2 设计思路
项目教学
课程设计的思想是通过课程的整体设计,完成学生对知识的贯穿理解与掌握,同时能够应用常见GIS系统,解决测量中常见的内业问题,能够达到实战演练的目的。每个项目的具体教学进程如下:
1.知识讲解:在课堂进行。针对最基本的理论与操作进行讲解,使学生能掌握各项知识要点。
2.模拟训练:在地理信息实训中心进行,在熟练掌握地理信息系统相关软件操作的同时,掌握必要的基础理论知识,包括空间数据采集,数据分析、处理等。
3.项目代训:在地理信息实训中心或单位企业进行,以单位企业的各类任务为载体,在真实的工作氛围中,4-5人为一组,与设计指导老师一起,共同完成设计任务。
2、课程目标
通过任务引领和启发性的教学等项目活动,使高等职业学校工程测量技术专业的学生具备一定的数据输入、数据编辑、数据查询与显示等技能型人才必需的基础知识及相关的基本职业能力,为学生顶岗就业夯实基础;培养学生应用技术知识的能力,提高学生的专业素质,培养学生的创新意识。
Mapgis生成标准图框
M a p g i s生成标准图框 Last updated on the afternoon of January 3, 2021
M a p g i s生成标准图框1.1基本知识
1、Mapgis中图形文件由一个文件夹组成,一般包括工程文件(*.mpj)、点文件(*.wt)、线文件(*.wl)、区文件(*.wp)。工程文件(*.mpj)是把点文件(*.wt)、线文件(*.wl)、区文件(*.wp)三类项目组合起来而成一张图。
2、点文件(*.wt)包括文字注释、园、特定符号(如钻孔、三角点、矿点等)。
3、线文件(*.wl)是指地形线、地质界线、断层线坐标线等。
4、区文件(*.wp)是指地层填充上色。
1.2生成标准分幅地图的标准图框
我国基本比例尺的地形图包括1:5000、1:1万、1:万、1:5万、1:10万、1:25万、1:50万、1:100万共8种不同比例尺的图框。基本比例尺地图以经纬线分幅制作,它们以1:100万地图为基础,按规定的经差和纬差采用逐次加密划分方法划分图幅。这样不同比例尺的图幅将1:100万的图幅划分成若干行和列,使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数。
下面以1:500000的地图为例讲解如何生成标准分幅地图的标准图框,具体操作过程如下:
1.在投影变换模块中选择“系列标准图框”——>“生成1:5000图框”功能选项,则系统提请用户如下对话框:
(1)选择图框模式
其中“图框模式”可选择如下六种方式来输出:
①地理坐标十字经纬网:即在外框用短线画地理座标标记(1'),用"+"画经纬网并标记分秒数。

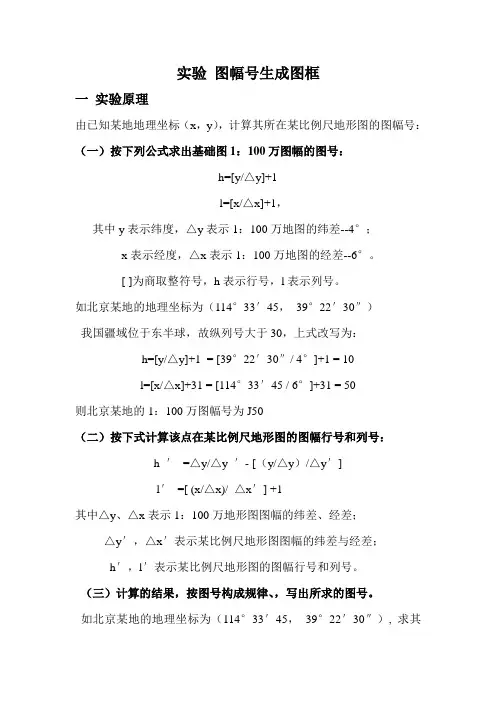

mapgis标准图框生成与转换
实验图幅号生成图框
一实验原理
由已知某地地理坐标(x,y),计算其所在某比例尺地形图的图幅号:(一)按下列公式求出基础图1:100万图幅的图号:
h=[y/△y]+1
l=[x/△x]+1,
其中y表示纬度,△y表示1:100万地图的纬差--4°;
x表示经度,△x表示1:100万地图的经差--6°。
[ ]为商取整符号,h表示行号,l表示列号。
如北京某地的地理坐标为(114°33′45,39°22′30″)
我国疆域位于东半球,故纵列号大于30,上式改写为:
h=[y/△y]+1 = [39°22′30″/ 4°]+1 = 10
l=[x/△x]+31 = [114°33′45 / 6°]+31 = 50
则北京某地的1:100万图幅号为J50
(二)按下式计算该点在某比例尺地形图的图幅行号和列号:
h ′=△y/△y ′- [(y/△y)/△y′]
l′=[ (x/△x)/ △x′] +1
其中△y、△x表示1:100万地形图图幅的纬差、经差;
△y′,△x′表示某比例尺地形图图幅的纬差与经差;
h′,l′表示某比例尺地形图的图幅行号和列号。
(三)计算的结果,按图号构成规律、,写出所求的图号。
如北京某地的地理坐标为(114°33′45,39°22′30″), 求其
所在1:25万地形图(△y′=1°, △x =1°30′)的图号h ′= 4°/1°- [ (39°22′30″/ 4°) / 1°] = 4-3 = 1 l′= [ (114°33′45 / 6°) / 1°30′]+1 = 0+1 = 1
该地所在1:25万地形图的图号为:J50C001001。二实验步骤
mapgis标准图框的生成
标准图框的生成
标准图框的生成在此我们讲两种方法。下面我们主要以1:10000的图框为例进行讲解。方法一:
1、进入MAPGIS主界面→“实用服务”→“投影变换”。
2、“系列标准图框”→“生成1:1万图框”。
3、在弹出的下列对话框中设置图框参数。
选择图框模式:在此我们选择系统默认的高斯坐标实线公里网。
参数输入(DMS ):在此我们输入图框左下角经纬度和网间间距。(一般情况下,网间间距不需修改,使用默认参数即可。只需输入图框左下角的经纬度。在此,输入左下角的纬度为290000,经度为1125615。)
输入图框文件名:图框文件名可通过点击“图框文件名”按钮输入,也可直接在其后的空白框内输入。
选择椭球参数:点击“椭球参数”按钮选择椭球参数。此例中选择“北京54”的椭球体。
单击此处,系统弹出如下对话框。
4、主要参数都输入完毕以后,单击“确定”按钮,系统会弹出如下对话框。
对初学者而言,“图框内容”可不管,需要时可参照用户教程。而在“图框参数选择”的6个选项中,若所绘图框仅仅是为了出图,则需参照《实用教程》的说明,根据实际情况选取
有关选项。若所绘的图框是为了建立图库,完成多幅图的拼接,则6个选项都不需要选择。需要选择时在选项前面打“√”,若不需要选择则去掉选项前面的“√”。
5、图框的辅助选项输入完毕后,点击“确定”按钮,系统即自动绘制出所要求的标准图框。
方法二:
1、进入MAPGIS主界面→“实用服务”→“投影变换”。
2、“系列标准图框”→“根据图幅号生成图框”。
3、在系统弹出的如下对话框中输入“图幅号”,然后单击“确定”。
Mapgis图框的生成
Mapgis图框的生成
第一步:对于需要生成标准图框并进行校对的地图,我们首先要做到的是寻找并记下该图的经、纬度。
1、打开MAPGIS→图形处理→输入编辑。
2、在随后弹出的3个对话框中单击“确定”按钮即可。
4、在新建好工程编辑区中的空白处单击鼠标左键一下。然后装入光栅文件。
找到需要生成图框的光栅文件,点击“打开”按钮。
栅文件左下角的一块区域(本图的经纬度在那里)。
左下角:
右上角:
第二步:收集到了所需资料,开始生成标准图框。
1、打开MAPGIS→实用服务→投影变换。
2、点击菜单栏上的“系列标准图框”→生成土地利用图框。
3、在弹出的“1:1万图框”对话框中依次键入“起点纬度”(左下角)数值、“起点经度”(右上角)数值(二者均在第一步中所得),图框模式改为实线经纬网,比例尺为1:500000,椭球参数为北京54坐标,投影6度分带,投影为高斯投影,再点击下一步。
出现如下图框,在右侧图框参数的选项中选取如下图所示四个打钩:
直接点下一步:
出现如下图框:点击重置图幅号,并修改存放文件的文件名,点击完成
即出现:
点文件下的保存文件。
mapgis教程-投影变换
• 在输入编辑中打开投
成批文件投影转换
• 注意点:
①、若多个文件的投影参数不一致,则在进行转换前,需先设 置好各自投影参数;
②、若部分文件的投影参数相同,可利用“投影转换”菜单下 “文件间拷贝投影参数”命令直接拷贝,参数设置完毕并保存后, 先关闭所有文件,然后进行成批文件投影转换; ③、成批文件投影转换前,应线设置各文件的TIC点; ④、成批投影是直接覆盖投影,故投影前一定要先将数据备份 好。 ⑤、成批文件的投影变换时,应关闭所有的文件;
影带,全球共分为60个投影带;
• 3度分带法从东经1度30分算起,每3度为一带。这
样分带的方法在于使6度带的中央经线均为3度带的 中央经线; 更大比例尺地形图采用3度分带;
• 我国1:2.5-1:50万地形图均采用6度分带;1:1万及
高斯投影
由于高斯-克吕格投影每一个投影带的坐标都是对本带坐标 原点的相对值,所以各带的坐标完全相同,使用时只需变 一个带号即可;
位置,鼠标左键单 击数据的第二行即 可,这时窗口右上 角可以看到相应的 横坐标/经度、纵 坐标/纬度的值;
用户文件投影转换
• 设置文件的投影参数:
“用户投影参数”按钮: 用来设置当前的数据(也就是您的文本格式的坐标点)的投影参数, 比如如果您的数据是在大地坐标系下采集的坐标点,那么这里就设置 为大地坐标系; “结果投影参数”按钮: 用来设置生成的点文件所具备的投影参数,比如您想让生成的点文件 具有大地坐标系,您就可以将坐标系类型设置为大地坐标系,当然, 如果您的当前的数据是大地坐标系下采集的,而生成的点文件也想是 大地坐标系,您也可以不设置这两个参数,只是将“不需要投影”选 中,则“投影转换”按钮,就会变成“数据生成”按钮,可以直接生 成您想要的数据; “点图元参数”按钮: 用来设置生成的点文件中的点图元的参数;
MAPGIS67操作技巧汇总
mapgis生成标准图框
mapgis生成标准图框
MapGIS生成标准图框。
地图制作是GIS领域中的重要应用之一,而地图的标准图框则是地图制作中的
重要元素之一。MapGIS作为一款专业的地理信息系统软件,提供了丰富的地图制
作功能,其中包括了生成标准图框的功能。本文将介绍如何在MapGIS中生成标准图框,以及一些注意事项和技巧。
首先,打开MapGIS软件,在新建地图文档或者打开已有地图文档后,选择
“制图”功能模块。在“制图”功能模块中,可以找到“生成标准图框”的选项。点击该选项后,会弹出一个设置窗口,用户可以在其中进行一些参数的设置。
在设置窗口中,用户可以选择标准图框的样式、大小、边框样式等参数。MapGIS提供了多种标准图框样式可供选择,用户可以根据自己的需求选择合适的
样式。同时,用户还可以自定义标准图框的大小,以及调整边框样式的粗细和颜色等。在设置完参数后,点击“确定”按钮,即可生成标准图框。
生成标准图框后,用户可以根据实际需求对标准图框进行进一步的调整。比如,可以调整标准图框的位置和大小,使其更加符合地图的布局。同时,用户还可以对标准图框的边框样式进行修改,以满足地图制作的风格要求。
除了生成标准图框外,MapGIS还提供了丰富的地图制作功能,用户可以在地
图中添加各种地图要素,比如道路、河流、建筑物等。同时,用户还可以对地图进行符号化、标注等操作,使地图更加直观、易于理解。
在使用MapGIS生成标准图框的过程中,需要注意一些事项。首先,要根据地
图的实际情况选择合适的标准图框样式和大小,保证地图制作的效果。其次,要注意标准图框与地图要素的搭配,使整个地图看起来和谐统一。最后,要留意标准图框的比例尺和坐标信息,确保地图的准确性和可读性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.打开投影变换
2.点击系列标准图框中的键盘生成矩形图框
Fra Baidu bibliotek入下面对话框
3.选择任意公里矩形分幅
4.输入图框的左下、右上坐标公里值
• 起始公里为图 框左下角坐标 公里值 • 结束公里值为 图框右上角坐 标公里值
4.输入图框的左下、右上坐标公里值
• 所填坐标公里值为实际公里值(与比例尺 无关)。山西图件一般X为3位、Y为4位。
5.输入图廓内网线参数(起始公里值整数位)
6.输入网间隔
(一般由比例尺确定,1:10000为1,1:1000比例尺为0.1)
7.选择网线类型及标注单位
8.点击图框文件名
9.选择保存位置及为图框命名
10.点击确定即可看到生成的图框
