潜水泵参数查询表
井用潜水泵型号及参数
井用潜水泵型号及参数
井用潜水泵是一种以潜水方式工作的水泵，主要用于从井中抽取地下水或其他液体。它一般由电机、泵体、联轴器、导叶管路、减振或减震装置等组成。不同型号的井用潜水泵具有不同的参数，本文将介绍几个常见的井用潜水泵型号及其参数。
1.QJ型井用潜水泵
QJ型井用潜水泵是一种多级离心潜水泵，适用于较深的井。其主要参数包括：
-流量：1~600m³/h
-扬程：5~600m
-功率：0.37~185kW
-电压：380V
- 进口直径：32~150mm
- 出口直径：32~150mm
- 转速：2850r/min
2.QJD型井用潜水泵
QJD型井用潜水泵是一种小型单级离心潜水泵，适用于浅井。其主要参数包括：
-流量：0.5~3.2m³/h
-扬程：10~95m
-功率：0.25~0.75kW
-电压：220V
- 进口直径：25~32mm
- 出口直径：25~32mm
- 转速：2850r/min
3.QJR型井用热水泵
QJR型井用热水泵是一种常用的高温潜水泵，适用于地热井等高温液体的抽取。其主要参数包括：
-流量：5~250m³/h
-扬程：10~900m
-功率：2.2~800kW
-电压：380V
- 进口直径：40~350mm
- 出口直径：40~350mm
- 转速：2950r/min
4.QY型井用潜水泵
QY型井用潜水泵是一种用于清洁水的单级离心潜水泵，适用于家庭或工业用途。其主要参数包括：
-流量：2~16m³/h
-扬程：13~120m
-功率：0.37~1.1kW
-电压：220V
- 进口直径：25~40mm
- 出口直径：25~40mm
潜水泵选型参数大全更新
1、QJ深井潜水泵性能参数表
1
2
3
4
2、潜水泵型号示例说明
m ） m 3/h ） 适用最小井径（单位：mm ）
3、潜水泵产品目录
5
6
7
8
9
10
11
12
13
潜水泵型号及参数说明
潜水泵型号及参数说明
潜的型号及参数主要根据井径、流量、扬程、配用功率的不同而不同，就奥特泵业型号为AT250QJ80-300/10-110Kw的来说明，AT表示的是奥特泵业的产品简称，250表示使用井径不小于250毫米，QJ表示（潜井的首字母），80表示流量为80m3/h（即80吨每小时），300表示扬程为300米，10表示叶轮串联级数为10级，110表示配用功率为110Kw。
型号说明：
□ - WQ D - □ - □ - □
| | | | | | 电机功率(KW)
| | | | | 额定扬程(m)
| | | | 额定流量(m3/h)
| | | 配单相电机(配三相不标注)
| | 污水潜水电泵
| 口径
以下是一些常见潜及参数的说明表格仅供参考
潜水泵选型参数大全（2013年更新）
1、QJ深井潜水泵性能参数表
1
2
3
4
2、潜水泵型号示例说明
m ）
m 3
/h ） 适用最小井径（单位：mm ）
3、潜水泵产品目录
5
6
7
8
9
10
11
12
13
最新潜水泵各型号参数
1950
80
11-121
4-45
4″G
850
250mm
10″G
32
138-598
22-100G
2.5″G
1300
50
20-500
5.5-110G
3″G
2000
80
20-320
7.5-110G
4″G
2400
100
18-252
7.5-110G
3100
125
16-208
9.2-110G
5″G
3400
1760
7.5
740
400-1500-10-75
1500
10
740
400-2000-15-132
2000
15
980
400-1700-22-160
1700
22
740
400-1500-23-160
1500
26
740
400-1700-30-200
1700
30
740
400-1800-32-250
1800
32
30-125G
6″G
7700
320
20-90
30-140G
8″G
12000
500
20-40
45-90G
潜水泵型号规格及参数
说到潜水泵，大家都知道是深井提水的重要设备，使用时整个机组潜入水中工作。但是目前随着技术的不断发展进步，潜水泵被应用的领域也越来越广泛了，不仅仅局限于深井取水, 还被广泛的应用于海洋平台，楼宇供水以及地热温泉等多个领域，因此，型号规格及参数也是多种多样，那具体有哪些呢，下边一起来看看吧。
1、高电压QZB潜水轴流泵
功率：15-2500 kw
扬程：1-10 m 流量：
350-50000 m³/h
2、QZB 潜水轴流泵
功率：15-2500 kw
扬程：1-10 m
流量：350-50000 m³/h 3、QHB 潜水混流泵
功率：15-2500 kw
扬程：1-10 m
流量：350-50000 m³/h
4、QZB 卧式潜水轴流泵功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
5、ZLB 轴流泵
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
6、QSZ 潜水轴流泵（中吸式）
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
7、QSZ 漂浮式潜水轴流泵（中吸式）功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
8、QZB 漂浮式潜水轴流泵（底吸式）
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
9、HW 混流泵
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
综上就是比较常见潜水泵有关型号规格参数的介绍，希望对大家进一步的了解有所帮助，同时，如想了解更多有关潜水泵知识可咨询德能泵业（天津）有限公司。
潜水泵型号及参数
潜水泵与普通的水泵不同的是它工作在水下，而其他类型的水泵多在地面工作。泵启动前，吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。
目录
清水潜水泵
污水潜水泵
深井潜水泵
污水潜水泵型号及参数
目关新闻
潜水泵型号及参数说明
潜水泵型号及参数说明
潜水泵的型号及参数主要根据井径、流量、扬程、配用功率的不同而不同，就奥特泵业型号为AT250QJ80-300/10-110Kw的潜水泵来说明，AT表示的是奥特泵业的产品简称，250表示使用井径不小于250毫米，QJ表示井用潜水泵（潜井的首字母），80表示流量为80m³/h （即80吨每小时），300表示扬程为300米，10表示叶轮串联级数为10级，110表示配用功率为110Kw。
型号说明：
□ - WQ D - □ - □ - □
| | | | | | 电机功率(KW)
| | | | | 额定扬程(m)
| | | | 额定流量(m3/h)
| | | 配单相电机(配三相不标注)
| | 污水潜水电泵
| 口径
以下是一些常见潜水泵型号及参数的说明表格仅供参考
微型潜水泵参数表

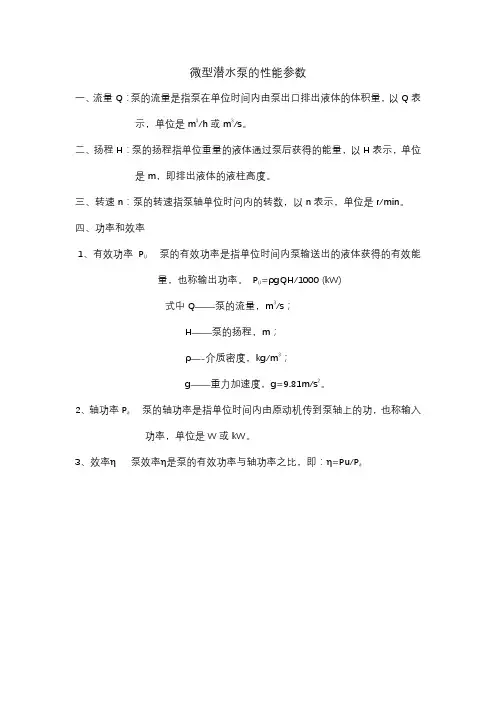

微型潜水泵的性能参数
一、流量Q：泵的流量是指泵在单位时间内由泵出口排出液体的体积量，以Q表
示，单位是m3/h或m3/s。
二、扬程H：泵的扬程指单位重量的液体通过泵后获得的能量，以H表示，单位
是m，即排出液体的液柱高度。
三、转速n：泵的转速指泵轴单位时问内的转数，以n表示，单位是r/min。
四、功率和效率
1、有效功率P U 泵的有效功率是指单位时间内泵输送出的液体获得的有效能
量，也称输出功率。P U=ρgQH/1000 (kW)
式中Q——泵的流量，m3/s；
H——泵的扬程，m；
ρ—-介质密度，kg/m3；
g——重力加速度，g=9.81m/s2。
2、轴功率P a 泵的轴功率是指单位时间内由原动机传到泵轴上的功，也称输入
功率，单位是W或kW。
3、效率η泵效率η是泵的有效功率与轴功率之比，即：η=Pu/P a
各种型号潜水泵参数-土地整理最常用
每米管子的重量〔公斤〕=0.02466x壁厚〔毫米〕x中径〔毫米〕
关于DN与De的区别：
1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：
4分管：4/8英寸：DN15；
6分管：6/8英寸：DN20；
1寸管：1英寸：DN25；
寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；
两寸管：2英寸：DN50；三寸管：3英寸：DN80〔很多地方也标为DN75〕；
四寸管：4英寸：DN100；
2、De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、
和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm
等等。。。。。。
我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，防止接触。
微型潜水泵参数表
69.6
DC50C-2465S DC50C-2465A
24
3.6
2450
6.5
86.4
备注
上述电流为水泵的开口电流，当水泵接上系统之后水泵 的电流会降低到最大负载电流的55%-65%.
两相直流与三相直流的差别
两相 由传感器驱动，传感器必须置于泵体内部。
直流三相和交流三相完全不同，三相指的是无传感器驱动，其供
型号注释
DC40-XXXX
扬程单位为10厘米的倍数，30指的就是3米 表示额定电压，12V的水泵都可以在12V以下使用 40表示水泵的直径在40毫米左右
表示此水泵为无刷直流磁力隔离水泵
型号(仅供参考，可以根据可以要求来调制水泵参数)
型号
DC40-0510 DC40-0615 DC40-0935 DC40-1220 DC40-1230 DC40-1240 DC40-1250 DC40-2430 DC40-2440
两相直流与三相直流的差别
两相 由传感器驱动，传感器必须置于泵体内部。
直流三相和交流三相完全不同，三相指的是无传感器驱动，其 供电方式和两厢或单相直流水泵一样只有正极负极两根线。
三相
由程序驱动，整个控制电路可以放在泵体外面。 速度可由PWM、模拟信号（0~5V）或电位器调节。
堵转保护，卡死保护，反接保护，过载和过温保护。
潜水泵型号及参数说明
潜水泵型号及参数说明
潜水泵的型号及参数主要根据井径、流量、扬程、配用功率的不同而不同，就奥特泵业型号为AT250QJ80-300/10-110Kw的潜水泵来说明，AT表示的是奥特泵业的产品简称，250表示使用井径不小于250毫米，QJ表示井用潜水泵（潜井的首字母），80表示流量为80m³/h （即80吨每小时），300表示扬程为300米，10表示叶轮串联级数为10级，110表示配用功率为110Kw。
型号说明：
□ - WQ D - □ - □ - □
| | | | | | 电机功率(KW)
| | | | | 额定扬程(m)
| | | | 额定流量(m3/h)
| | | 配单相电机(配三相不标注)
| | 污水潜水电泵
| 口径
以下是一些常见潜水泵型号及参数的说明表格仅供参考
潜水泵型号及参数
潜水泵型号及参数
以下几款潜水泵型号及参数供用户或设计院选型设计
【QW(WQ)系列无堵塞潜水排污泵】型号意义：
WQ、QW系列潜水式排污泵价格
编号型号规格流量(m³扬程转速WQ(铸铁) WQP(普WQP(304WQP(316自动耦合铸铁叶轮不锈钢叶带循环水
【QW(WQ)系列无堵塞潜水排污泵】性能参数：
WQ、QW系列潜水式排污泵价格
【AS型撕裂式潜水排污泵】型号意义：
AS型无堵塞潜水排污泵价格
编号型号规格流量(m³
/h)
扬程
(m)
功率(KW)
转速
(r/min)
电压(V)
配用胶管
内径(mm)
AS 叶轮
自耦装置
GAK
一控一全保
自动控制柜
配浮球
一控二、一用二
备全保自动控制
柜配浮球
1 AS10-2W/CB 15 4 1.1 2850 220 76 118
2 192 97
3 1043 1668
2 AS10-2CB 15 4.5 1.1 2900 380 76 1112 192 97
3 1043 1668
3 AS16-2CB 29 7.6 1.5 2900 380 76 1321 192 973 1043 1668
【AS型撕裂式潜水排污泵】性能参数：
AS型无堵塞潜水排污泵价格
【JYWQ系列自动搅匀潜水排污泵】型号意义：
JYWQ、JPWQ自动搅匀系列排污泵价格
编号型号规格排出口径
(mm)
流量(m³
/h)
扬程(m)
搅匀直径
(mm)
转速
(r/min)
功率(KW) 效率(%) JYWQ\JPWQ
1 40-12-15-1200-1.5 40 1
2 15 1200 2900 1.5 48 1182
2 50-20-7-1200-0.75 50 20 7 1200 2900 0.75 62 904
潜水泵型号跟参数新
潜水泵型号及参数以下几款潜水泵型号及参数供用户或设计院选型设计
【QW(WQ)系列无堵塞潜水排污泵】型号意义：
WQ、QW系列潜水式排污泵价格
【QW(WQ)系列无堵塞潜水排污泵】性能参数：
WQ、QW系列潜水式排污泵价格
【AS型撕裂式潜水排污泵】型号意义：
AS型无堵塞潜水排污泵价格
【AS型撕裂式潜水排污泵】性能参数：
AS型无堵塞潜水排污泵价格
【JYWQ系列自动搅匀潜水排污泵】型号意义：
JYWQ、JPWQ自动搅匀系列排污泵价格
【JYWQ系列自动搅匀潜水排污泵】性能参数：
JYWQ、JPWQ自动搅匀系列排污泵价格
【QJ型井用潜水泵（深井泵）】型号意义：
QJ系列井用潜水电泵价格
【QJ型井用潜水泵（深井泵）】性能参数：
QJ系列井用潜水电泵价格
【QY型充油式潜水电泵】型号意义：
QY型充油式潜水泵价格
【QY型充油式潜水电泵】性能参数：
QY型充油式潜水泵价格
潜水泵型号及参数说明
潜水泵型号及参数说明
潜水泵是一种将电机和泵体结合在一起的设备，能够将液体从一处抽送到另一处。潜水泵常用于家庭排水、市政污水处理、农田灌溉、工业排水等领域。下面将介绍几种常见的潜水泵型号及其参数说明。
1.QDX系列潜水泵
QDX系列潜水泵是一种小型潜水泵，适用于家庭排水、农田灌溉等场合。其参数包括：
-流量：最大流量为5立方米/小时；
-扬程：最大扬程为40米；
-功率：功率范围从0.25千瓦到1.1千瓦；
-电压：220V。
2.QJR系列不锈钢潜水泵
QJR系列不锈钢潜水泵适用于清洁水或极少含有颗粒的液体。其参数包括：
-流量：最大流量为25立方米/小时；
-扬程：最大扬程为120米；
-温度范围：介质温度范围从-15摄氏度到+120摄氏度；
-功率：功率范围从0.4千瓦到7.5千瓦；
-电压：380V。
3.QY系列潜水泵
QY系列潜水泵适用于农田排灌、市政污水处理等领域。其参数包括：-流量：最大流量为50立方米/小时；
-扬程：最大扬程为220米；
-温度范围：介质温度范围从0摄氏度到40摄氏度；
-功率：功率范围从0.75千瓦到11千瓦；
-电压：380V。
4.QS系列潜水泵
QS系列潜水泵适用于大型工业排污、市政工程等场合。其参数包括：-流量：最大流量为980立方米/小时；
-扬程：最大扬程为380米；
-温度范围：介质温度范围从0摄氏度到40摄氏度；
-功率：功率范围从2.2千瓦到45千瓦；
-电压：380V。
总结：
以上介绍了几种常见的潜水泵型号及其参数。根据不同的应用场合和
要求，选择适合的潜水泵可以提高工作效率和效果。在购买潜水泵时，除
潜水泵型号及参数说明
潜水泵型号及参数说明
潜水泵的型号及参数主要根据井径、流量、扬程、配用功率的不同而不同，就奥特泵业型号为AT250QJ80-300/10-110Kw 的潜水泵来说明，AT 表示的是奥特泵业的产品简称，250表示使用井径不小于250毫米，QJ 表示井用潜水泵（潜井的首字母），80表示流量为80m ³/h （即80吨每小时），300表示扬程为300米，10表示叶轮串联级数为10级，110表示配用功率为110Kw 。
型号说明：
□ - WQ D - □ - □ - □
| | | | | | 电机功率(KW) | | | | | 额定扬程(m) | | | |
额定流量(m3/h)
| | | 配单相电机(配三相不标注) | | 污水潜水电泵 | 口径
以下是一些常见潜水泵型号及参数的说明表格仅供参考
Welcome To Download !!!
欢迎您的下载，资料仅供参考！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
100 100 100 100 100 100 100 100 150 150 150 150
85 85 87 100 100 100 100 100 70 100 பைடு நூலகம்00 120
10 20 28 7 22 25 32 35 40 15 40 10
1450 1450 1460 1450 1460 1450 1450 1450 1470 1460 980 980
100QW85-10-4 100QW85-20-11 100QW87-28-15 100QW100-7-4 100QW100-22-15 100QW100-25-15 100QW100-32-18.5 100QW100-35-18.5 150QW70-40-18.5 150QW100-15-11 150QW100-40-30 150QW120-10-5.5
4 11 15 4 15 15 18.5 18.5 18.5 11 30 5.5
71 65 69.1 72.5 70.2 70 65 66.5 58.2 65 60.1 70.2
130 280 360 130 300 360 420 430 520 280 900 208
GAK-100 GAK-100 GAK-100 GAK-100 GAK-100 GAK-100 GAK-100 GAK-100 GAK-150 GAK-150 GAK-150 GAK-150
QW型潜水排污泵性能参数表:
型号 40QW8-12-0.75 50QW10-10-0.75 50QW10-15-1.1 50QW15-22-2.2 50QW15-30-4 50QW18-15-1.5 50QW20-7-0.75 50QW20-15-2.2 50QW20-75-15 50QW24-20-4 50QW25-10-1.5 50QW25-22-4 50QW25-30-5.5 50QW27-15-2.2 50QW30-30-7.5 65QW37-13-3 65QW40-30-7.5 65QW42-9-2.2 80QW30-22-5.5 80QW40-15-4 80QW45-22-5.5 80QW50-10-3 80QW50-25-7.5 80QW60-13-4 80QW65-25-11 80QW80-15-7.5 100QW-40-36-11 100QW-50-35-11 100QW68-15-5.5 100QW70-7-3 100QW70-10-4 100QW70-20-7.5 100QW70-22-11 排出口径 流量 （mm） （m3/h） 40 50 50 50 50 50 50 50 50 50 50 50 50 50 50 65 65 65 80 80 80 80 80 80 80 80 100 100 100 100 100 100 100 8 10 10 15 15 18 20 20 20 24 25 25 25 27 30 37 40 42 30 40 45 50 50 60 65 80 40 50 65 70 70 70 70 扬程 （m） 12 10 15 22 30 15 7 15 75 20 10 22 30 15 30 13 30 9 22 15 22 10 25 13 25 15 36 35 15 7 10 20 22 转速 （r/min） 2900 2900 2860 2900 2900 2900 1450 2900 2900 2900 2840 2900 2900 2900 2900 2900 2900 1450 1440 1450 1440 1450 1450 1450 2900 1450 1460 1460 1440 1450 1450 1440 1460 功率 （KW） 0.75 0.75 1.1 2.2 4 1.5 0.75 2.2 15 4 1.5 4 5.5 2.2 7.5 3 7.5 2.2 5.5 4 5.5 3 7.5 4 11 7.5 11 11 5.5 3 4 7.5 11 效率 重量 自动耦合 （% ） （kg） 器 48 50.5 48 56.4 50 61 61 60 42.6 61 62 56.2 54.2 63.5 56 65 65 66 48 57 59.4 65 62 70.5 62.9 71.5 52 60.05 70.4 71.4 70.8 68.3 60.5 38 45 50 60 70 60 50 60 290 80 60 75 190 60 190 80 190 70 190 110 200 100 200 110 280 200 293 293 190 110 130 200 293 GAK-40 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-50 GAK-65 GAK-80 GAK-80 GAK-80 GAK-80 GAK-80 GAK-80 GAK-80 GAK-80 GAK-80 GAK-80 GAK-100 GAK-100 GAK-100 GAK-100 GAK-100 GAK-100 GAK-100
