HCT240(241)测量用电流互感器
CSC241数字式变压器保护装置
CSC 241C数字式厂(所)用变压器保护测控装置1 装置简介本装置适用于所用或厂用变压器的保护及测控，可在开关柜就地安装。
对于发电厂大型(2000kVA及以上容量)变压器一般需和本系列CSC 241A差动保护装置构成全套保护。
2 主要功能2.1 保护功能⏹反映相间故障的速断保护⏹过流保护⏹过负荷告警或跳闸功能⏹可独立设置的加速段，反映于自动投入至永久故障⏹反映直接接地系统单相接地故障的零序电流保护，可选择为定时限方式或反时限方式运行⏹经电流闭锁的失压保护⏹非电量保护2.2 测控功能⏹9路开入遥信采集,装置遥信变位、事故遥信⏹正常断路器遥控分合⏹Ua、Ub、Uc、Ia、Ib、Ic、P、Q、COSф等模拟量的遥测⏹各种事件SOE等⏹2路脉冲P、Q输入3 保护元件3.1 过电流保护本装置设定时限速断及过流保护，分别通过相应软压板控制其投退，电流及时间定值可独立整定。
3.2 过负荷保护过负荷元件监视三相电流，其动作条件为：MAX(I )>Ifh 其中Ifh为过负荷电流定值。
过负荷报警和跳闸的延时分别由不同时间定值控制。
注：本装置考虑到过负荷时间一般为长延时，保护出口延时为实际整定时间，但报文中不予体现。
3.3 电流加速元件变压器手动或自动投入至永久故障时，检测任一相电流大于电流加速定值时，经电流加速延时定值延时后，跳开相应开关。
3.4 零序过电流元件检测变压器中性点CT 或变压器高低压侧零序滤过器的零序电流，在变压器负载熔断器拒绝熔断时，作为其后备保护。
为了和熔断器熔断地时间特性相配合，中性点或低压侧零序电流保护采用反时限特性曲线如下：t=τ×I eL /(I 0L - I RE )其中，IeL 为变压器低压侧的额定电流，计算二次值时必须以中性点CT 变比折算；I 0L 为当前的零序电流；I RE 为基准值，以躲过的低压侧正常运行时的最大不平衡电流，通常取0.25倍的低压侧额定电流；τ为零序保护动作时间，和熔断器相配合的时间常数。
电流互感器的安装使用及接线检查
电流互感器的安装使用及接线检查电流互感器（简称CT）是一种用来测量电流的设备。
它的主要作用是将高电流转换成低电流，以便更为方便、安全和准确地测量和监测电流。
以下是电流互感器的安装使用及接线检查的详细介绍。
一、安装1.确定安装位置应根据实际需求，结合电气设备、电缆通道、接线管线等因素，选定合适的CT安装位置。
一般情况下，CT应当安装在被测电路回路中较为集中的位置。
2.安装固定CT应安装在牢固的支架或固定装置上，避免因地震、风力等原因而移动或松动。
3.接地保护CT一般需要接地保护，以防止接地螺丝松动导致接地失效。
4.安装检查安装后应进行检查，确认CT连接的接线牢固可靠，接地是否规范，无异物附着，并排除一切安装缺陷。
二、使用1.直流石英内部相位差的测量CT应满足测量需要，保证相对误差不超过1%。
在使用前 CT应进行额定电流的检查，确保系统补偿准确无误，滤波器工作良好，内部角差不超过1%。
2.工作范围CT应保证在额定电流范围内稳定、准确地输出电信号。
在超过额定电流范围时会造成电信号失真，所以，必须要保证在使用过程中不要超过CT的额定电流范围。
3.运输和存储注意事项CT应在干燥，无腐蚀性、无尘土和甲醛释放的环境中存放。
在运输过程中要注意防撞和防震。
在存放期间，应避免阳光直射、风吹雨淋等恶劣环境。
三、接线检查1.接线应该准确无误接线时应注重细节，确保所有接线正确无误。
接线正确无误的条件包括：相线与电路电流的方向一致；擦拆面积应该符合要求；接线牢固可靠；接线处需要做好防水等措施。
2.接口紧密接线时应确保电缆或信号线插头与插座间紧密贴合，以避免插头松动或歪斜导致接触不良，影响测量精度和稳定性。
3.检查输出端子CT的输出端子在接正、负极时应该注意不要接反，避免和测量其他电流的装置连接时发生干扰和故障。
电流互感器的安装使用及接线检查需要注意以下几个方面：安装固定要牢固稳定；使用时要确定工作范围，并避免使用超出额定电流范围；运输和存储时要注意防震、防撞、防晒和防潮；接线必须正确无误，保证接口紧密，接头符合要求，避免接口松动或接触不良。
电流互感器型号及主要参数
电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流：5A、10A、20A、30A等-出口信号：4～20mA、0～5V、0～10V等（可定制）-频率范围：50Hz/60Hz-额定负载：10VA～100VA-分度精度：0.2、0.5-额定短时热电电流：30～60倍额定电流-绝缘电压：3kV～6kV-结构形式：直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流：100A、200A、400A、600A等-出口信号：0～5V、4～20mA等（可定制）-工作电压：600VAC-频率范围：50Hz/60Hz-额定负载：0.5VA～10VA-分度精度：0.2、0.5-载流元件材料：硅钢片-环境温度：-10℃～+60℃3.TQ系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～1A、0～5A等（可定制）-频率范围：50Hz/60Hz-额定负载：1.5VA～10VA-分度精度：0.2、0.5、1.0-静态误差：±0.1%～±2.5%-绝缘电压：2.5kV～6kV4.SCT系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～5A、0～20mA等（可定制）-频率范围：50Hz/60Hz-额定负载：1.25VA～20VA-分度精度：0.2、0.5、1.0-额定短路电流：80倍额定电流-静态误差：±0.2%～±3%-绝缘电压：3kV～6kV-安装方式：直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数，实际市场上还有很多其他型号和规格的电流互感器可供选择。
在选择合适的电流互感器时，需要根据具体的应用场景和要求，综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。

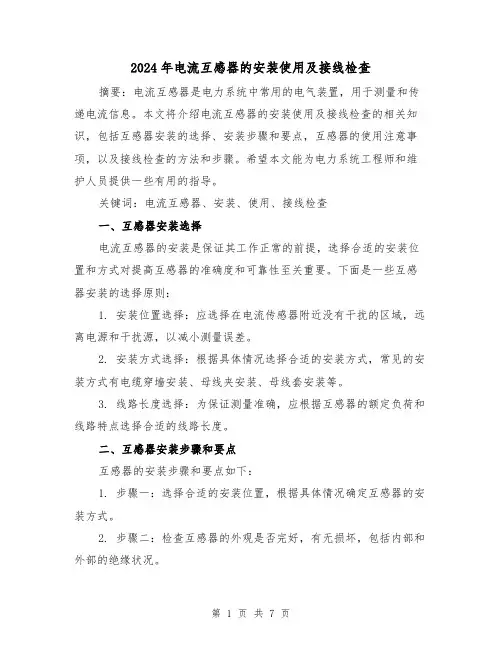

2024年电流互感器的安装使用及接线检查（3篇）
2024年电流互感器的安装使用及接线检查摘要：电流互感器是电力系统中常用的电气装置，用于测量和传递电流信息。
本文将介绍电流互感器的安装使用及接线检查的相关知识，包括互感器安装的选择、安装步骤和要点，互感器的使用注意事项，以及接线检查的方法和步骤。
希望本文能为电力系统工程师和维护人员提供一些有用的指导。
关键词：电流互感器、安装、使用、接线检查一、互感器安装选择电流互感器的安装是保证其工作正常的前提，选择合适的安装位置和方式对提高互感器的准确度和可靠性至关重要。
下面是一些互感器安装的选择原则：1. 安装位置选择：应选择在电流传感器附近没有干扰的区域，远离电源和干扰源，以减小测量误差。
2. 安装方式选择：根据具体情况选择合适的安装方式，常见的安装方式有电缆穿墙安装、母线夹安装、母线套安装等。
3. 线路长度选择：为保证测量准确，应根据互感器的额定负荷和线路特点选择合适的线路长度。
二、互感器安装步骤和要点互感器的安装步骤和要点如下：1. 步骤一：选择合适的安装位置，根据具体情况确定互感器的安装方式。
2. 步骤二：检查互感器的外观是否完好，有无损坏，包括内部和外部的绝缘状况。
3. 步骤三：安装互感器，固定牢靠，保证互感器与被测电路之间的良好接触。
4. 步骤四：连接互感器的引线，注意引线的颜色和标号，确保正确连接。
5. 步骤五：对安装的互感器进行检查，包括外观和接线的检查，确保互感器正常工作。
三、互感器使用注意事项在使用互感器时需要注意以下事项：1. 保持互感器的清洁，定期检查互感器的外观和绝缘状况，及时清洁互感器表面的灰尘和污物。
2. 避免互感器过载和短路，按照互感器的额定负荷和使用条件来选择互感器，并确保被测电路的工作状态和互感器的匹配。
3. 避免互感器的过温和过湿，互感器应安装在干燥通风的环境中，远离水源和高温区域。
4. 遵循互感器的使用说明书，正确接线和使用互感器，避免误操作和损坏互感器。
四、接线检查的方法和步骤接线检查是保证互感器正常工作的关键环节，下面是接线检查的方法和步骤：1. 检查电流互感器的引线，确保引线没有接触不良和断裂。

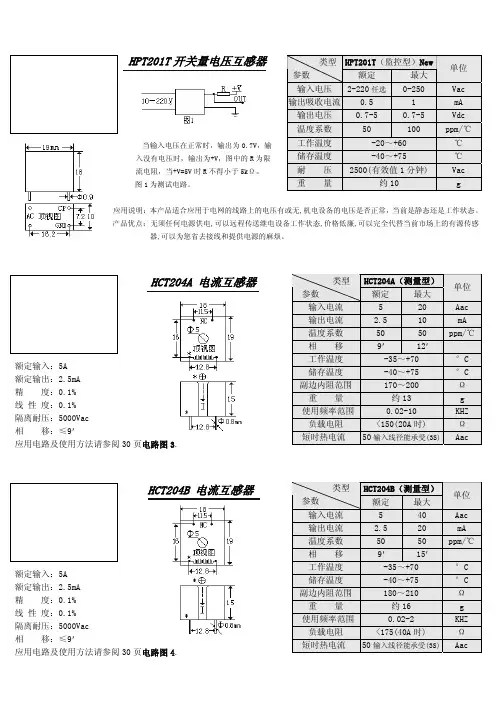

ct电流传感器
HPT201T开关量电压互感器当输入电压在正常时，输出为0.7V，输 入没有电压时，输出为+V，图中的R 为限 流电阻，当+V=5V 时R 不得小于5kΩ。
图1为测试电路。
应用说明：本产品适合应用于电网的线路上的电压有或无,机电设备的电压是否正常，当前是静态还是工作状态。
产品优点：无须任何电源供电,可以远程传送继电设备工作状态,价格低廉,可以完全代替当前市场上的有源传感器,可以为您省去接线和提供电源的麻烦。
HCT204A 电流互感器额定输入：5A 额定输出：2.5mA 精 度：0.1% 线 性 度：0.1% 隔离耐压：5000Vac 相 移：≤9′应用电路及使用方法请参阅30页电路图3.HCT204B 电流互感器额定输入：5A 额定输出：2.5mA 精 度：0.1% 线 性 度：0.1% 隔离耐压：5000VacHCT204AF 电流互感器额定输入：5A额定输出：2.5mA精 度：0.1%线 性 度：0.1%隔离耐压：5000Vac相 移：≤8′应用电路及使用方法请参阅30页电路图3.HCT204BF 电流互感器额定输入：5A额定输出：2.5mA精 度：±0.1%线 性 度：±0.1%隔离耐压：5000Vac相 移：≤5′应用电路及使用方法请参阅30页电路图3及图4.使用方法：输出端并联一电阻，输出取样电压≤1.765V有效值时，输入40Aac不会饱和。
HCT206A 电流互感器额定输入：5A额定输出：2.5mA精 度：0.1%线 性 度：0.1%隔离耐压：5000VacHCT206AF 电流互感器额定输入：5A 额定输出：2.5mA 精 度：0.1% 线 性 度：0.1% 隔离耐压：5000Vac 相 移：≤9′使用电路及使用方法请参阅30页电路图3HCT206B 电流互感器额定输入：5A 额定输出：2.5mA 精 度：0.1% 线 性 度：0.1% 隔离耐压：5000Vac 相 移：≤9′应用电路及使用方法请参阅30页电路图4.HCT206NB 电流互感器额定输入：5A 额定输出：2.5mA 精 度：0.1% 线 性 度：0.1% 隔离耐压：5000Vac 相 移：≤9′HCT206B/ 电流互感器额定输入：5A额定输出：5mA精 度：0.1%线 性 度：0.1%隔离耐压：4000Vac相 移：≤11′使用方法: 输出端并联100Ω电阻时,输出取样电压（在输入电流最大时）不得大于1V。
测量型低压电流互感器品种选型方法
测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
产品符合国标GB1208-2006。
2、国内主要品牌及型号国内生产测量型低压电流互感器厂家、型号品牌繁多，主要常见的产品有：康比利KLY-M 系列电流互感器；涌纬自控系列电流互感器；浙江华波系列电流互感器；中山国能系列电流互感器；博继电气系列电流互感器、系列电流互感器；重庆山城系列电流互感器；迪克森电器DX系列电流互感器；信电电器系列电流互感器；保定迅驰电气系列电流互感器、系列电流互感器；保定凯宇电器系列电流互感器；上海永上系列电流互感器；三江互感器系列电流互感器；上海华东电器系列电流互感器；华立仪表系列电流互感器；嘉善永博系列电流互感器；上海华通系列电流互感器；上海安科瑞型电流互感器，即、、、；电流互感器，即、、、、、×50II、×50II、×50II、×80II、×50II、×50II、×100II、×50II、×50II、×50II、×50II；型电流互感器，即、、、、；还有型、φ8型、φ12型；上海二工的、、、、φ8、φ12；河源雅达、、、、、；江阴长江电器的型、型、型、型；杭州彼爱琪的型、型、型、型、φ型；杭州桑迪型、型、型、型；浙江虎牌(杭州达特利电器型、型、型、型、φ型等等。
3、主要技术指标(以安科瑞为例)Ø测量CT一次电流5-6300A，二次电流5A，1A，，；Ø额定工作电压(等效，GB/T156-2007)Ø额定频率50-60HzØ环境温度-30℃~70℃，最高耐温120℃Ø海拔高度≤3000mØ工频耐压3000V/1min 50HzØ用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所4、选型说明以安科瑞为例，根据一次电流及母线截面等参数选择对应的规格产品。
测量型低压电流互感器品种及选型方法
测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
产品符合国标GB1208-2006。
2、国内主要品牌及型号国内生产测量型低压电流互感器厂家、型号品牌繁多，主要常见的产品有：康比利KLY-M系列电流互感器；涌纬自控YWBH-0.66系列电流互感器；浙江华波LN-0.66系列电流互感器；中山国能LMZ1-0.66系列电流互感器；博继电气LMZJ1-0.5W系列电流互感器、RCT-0.66系列电流互感器；重庆山城LSD-0.66系列电流互感器；迪克森电器DX系列电流互感器；信电电器LMZ1-0.66系列电流互感器；保定迅驰电气LMZ1-0.5系列电流互感器、LMK-0.66系列电流互感器；保定凯宇电器LQG-0.66系列电流互感器；上海永上LMK1.2.3-0.66系列电流互感器；三江互感器LQG-0.66系列电流互感器；上海华东电器LMZJI-0.66系列电流互感器；华立仪表LMZW-0.66系列电流互感器；嘉善永博SDH-0.66系列电流互感器；上海华通LQZJ4-0.66系列电流互感器；上海安科瑞AKH-0.66I 型电流互感器，即AKH-0.66-30I、AKH-0.66-40I、AKH-0.66-60I、AKH-0.66-80I；AKH-0.66II电流互感器，即AKH-0.66-40II、AKH-0.66-50II、AKH-0.66-60II、AKH-0.66-80II、AKH-0.66-100II、AKH-0.66-60×50II、AKH-0.66-80×50II、AKH-0.66-100×50II、AKH-0.66-120×80II、AKH-0.66-130×50II、AKH-0.66-150×50II、AKH-0.66-170×100II、AKH-0.66-180×50II、AKH-0.66-200×50II、AKH-0.66-220×50II、AKH-0.66-260×50II；AKH-0.66III型电流互感器，即AKH-0.66-60III、AKH-0.66-80III、AKH-0.66-100III、AKH-0.66-120III、AKH-0.66-130III；还有AKH-0.66-M8型、AKH-0.66-φ8型、AKH-0.66-φ12型；上海二工的ALH-0.66I、ALH-0.66II、ALH-0.66III、ALH-0.66-M8、ALH-0.66-φ8、ALH-0.66-φ12；河源雅达YDBH0.66-30I、YDBH0.66-40I、YDBH0.66-40II、YDBH0.66-60II、YDBH0.66-100II、YDBH0.66-120II；江阴长江电器的CJH-0.66I型、CJH-0.66II 型、CJH-0.66III型、CJH-0.66M型；杭州彼爱琪的BH-0.66I型、BH-0.66II型、BH-0.66III型、BH-0.66M型、BH-0.66φ型；杭州桑迪SDH-0.66I型、SDH-0.66II型、SDH-0.66III型、SDH-0.66M型；浙江虎牌（杭州达特利电器LMK3-0.66I型、LMK3-0.66II型、LMK3-0.66III型、LMK3-0.66M8型、LMK3-0.66φ型等等。
CSC-241C-041-铁路电源变保护A级检修作业指导书
Q/CDT河北大唐国际丰润热电有限责任公司发布目次目次 (1)1、范围 (2)2、本指导书涉及的技术资料和图纸 (2)3、安全措施 (2)4、备品备件准备 (2)5、现场准备及工具 (2)6、检修工序及质量标准 (2)7、设备检修与传动 (4)8、不符合项通知单 (10)9、完工报告单 (10)10、质量签证单 (13)1、范围本作业指导书适用于河北大唐国际丰润热电有限责任公司铁路电源变保护校验。
2、本指导书涉及的技术资料和图纸下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL408-91《电业安全工作规程》2．2 GB 7261-2008《继电器及继电保护装置基本试验方法》2．3 GB 14285-93《继电保护和安全自动装置技术规程》2．4 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．5 DL/T 624-1997《继电保护微机型试验装置技术条件》2．6《CSC-241C型数字式变压器保护测控装置技术说明书》（北京四方继保自动化有限公司）2．7辅助厂房低压厂用变压器二次线D05123、安全措施□严格执行《电业安全工作规程》□严格执行《继电保护安全措施票》□严格执行《危险点控制措施票》4、备品备件准备CSC-241C型数字式变压器保护测控装置一台。
5、现场准备及工具5.1 现场准备□试验仪器和试验电源准备□工作环境布置□记录当前环境：温度：℃湿度： %5.2 专用工具□继电保护测试仪 1台□万用表 1块□摇表 1块□工具 1包□测试线 1包6、检修工序及质量标准6.1 办理相关工作票检查验证工作票、继电保护安全措施票和危险点控制措施票。
6.1.1准备工作安排(见表1)表1 准备工作安排2)6.1.2主要工器具(见表6.1.3二次工作安全措施编制要求(见表3)表4 危险点分析及预控6.1.5安全注意事项(见表5)表5 安全注意事项表6 校验工作流程7、设备检修与传动7.1 铁路电源变（A0BCA16）7.1.1保护配置1）名称：CSC-241C型数字式变压器保护测控装置一台2）版本：3）编号：4）厂家：北京四方继保自动化有限公司7.1.2保护装置调试7.1.2.1保护屏清扫及外观、接线检查7.1.2.2 装置通电检验加上装置电源，装置（面板、背板）指示灯、液晶显示屏清晰、文字清楚；7.1.2.3二次回路绝缘测试、CT回路直阻测试：（W1）用兆欧表1000V档要求绝缘大于1MΩ注：1）测保护PT总对地时应先拆二次接地线，待屏顶PT母线停电时做分相及相间绝缘测试；2）用兆欧表1000V档要求绝缘大于1MΩ空开遮断电流7.1.2.4 接点检查（H1）CSC-241C7.1.2.5采样以及CT回路检验（H2）打开ABC三相CT连接片，在相应CT端子通入电流，记录保护装置采样，测量CT回路直阻，记录数值，测量完毕恢复CT连片并做记录。
CT--电流互感器
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
路，以保护供电系统的安全。保护用微型电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。保护用互感器主要要求：1、绝缘可靠，2、足够大的准确限值系数，3、足够的热稳定性和动稳定性。 保护用互感器在额定负荷下能够满足准确级的要求最大一次电流叫额定准确限值一次电流。准确限值系数就是额定准确限值一次电流与额定一次电流比。当一次电流足够大时铁芯就会饱和起不到反映一次电流的作用，准确限值系数就是表示这种特性。保护用互感器准确等级5P、10P，表示在额定准确限值一次电流时的允许误差5%、10% 线路发生故障时的冲击电流产生热和电磁力，保护用电流互感器必须承受。二次绕组短路情况下，电流互感器在一秒内能承受而无损伤的一次电流有效值，称额定短时热电流。二次绕组短路情况下，电流互感器能承受而无损伤的一次电流峰值，称额定动稳定电流。 保护用电流互感器分为：1、过负荷保护电流互感器，2、差动保护电流互感器，3、接地保护电流互感器（零序电流互感器）
电流互感器工作原理、等值电路与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。原边电流（即被测电流）和副边电流取决于被测线路的负载，与电流互感器副边负载无关。电流互感器运行时，副边不允许开路。因为在这种情况下，原边电流均成为励磁电流，将导致磁通和副边电压大大超过正常值而危及人身及设备安全。因此，电流互感器副边回路中不允许接熔断器，也不允许在运行时未经旁路就拆卸电流表及继电器等设备。
电流互感器操作规程及保养
电流互感器操作规程及保养电流互感器（Current Transformers，简称CT）是电力系统中常用的一种测量电流的装置，广泛应用于变电站、配电站、工矿企业、楼宇、电力负荷控制和仪器仪表等领域。
正确的操作和保养电流互感器对于保障电力系统的正常运行和安全稳定起着重要的作用。
本文将从操作规程和保养两方面介绍电流互感器的相关知识。
一、电流互感器的操作规程1. 安装前的准备工作：（1）检查电流互感器的外观，确保外壳完好无损，开关部位灵活可靠。
（2）检查电源电压，确保电流互感器的额定电压与电源电压匹配。
2. 安装电流互感器：（1）按照电流互感器的接线图连接好接线端子，确保接线正确无误。
（2）将电流互感器安装在固定的基座上，并进行牢固可靠的连接。
（3）接地螺栓的接触面应清洁，确保接触良好。
3. 使用电流互感器：（1）使用前应检查电流互感器的周围环境是否安全，避免存在潮湿、易燃、易爆等危险因素。
（2）使用电流互感器时，应严格按照电流互感器的额定电流进行操作，不得超负荷使用。
（3）在电流互感器的运行中，如发现异常情况，应立即停止使用，并进行检修或更换。
4. 清洁维护：（1）定期清洗电流互感器的外壳和接线端子，防止积灰、积尘或氧化。
（2）定期检查电流互感器的固定螺栓和接线端子是否松动，如有松动应及时进行拧紧。
（3）注意防止电流互感器在使用过程中受到损坏，如发现外壳破裂、绝缘破损等情况，应及时更换。
二、电流互感器的保养1. 定期检测和校验：（1）定期对电流互感器进行检测和校验，确保其测量精度和性能指标符合要求。
（2）校验时应使用专业的仪器设备，按照标准流程进行校验，记录校验结果，并做好档案管理。
2. 清洁维护：（1）定期清洗电流互感器的外壳和接线端子，保持其表面清洁，防止积尘和腐蚀。
（2）清洁时应使用干净、柔软的布进行擦拭，不得使用化学溶剂，以防止损坏电流互感器的绝缘材料。
3. 绝缘检测：（1）定期检测电流互感器的绝缘电阻，确保其绝缘性能良好。
HCT24K-TYT电流互感器技术规格书说明书
18206电流互感器技术规格书型号：HCT24K-TYT200A:50mA1.外形图：（单位：mm）2.产品说明：开合式电流互感器，输入通过中间孔穿过，经过互感器后次级输出电流信号，经采样电阻转化为所需要的电压信号。
输出为引线。
测量型互感器。
互感器可以直接固定在直径为10mm~23mm 的电缆上。
安装方便、简单。
3.电气特性：指标参数HCT24K-TYT单位额定输入电流200A 额定输出电流50mA 测量最大输入电流240A 最大输出电流60mA 额定点相位差≤30′分精度0.5%线性度0.5（额定5%～max）%隔离耐压4000V/min 温度系数150ppm/℃工作温度-20～+75℃储存温度-25～+75℃相对湿度≤90%不结露使用频率范围50/60Hz负载电阻≤10(240A 时)Ω短时热电流2000输入线径能承受(1S)A18206************/2089不同测试点误差范围要求(常温)：测试点（额定10A）5%20%80%100%120%比差值（%）≤±0.8≤±0.8≤±0.5≤±0.5≤±0.5角差值（分）≤50≤40≤35≤30≤304.使用方法：电路图1图1:输出直接并电阻，图中R 要求温度系数优于25ppm，注意功率的选择,输出=输出I*R。
输出电阻建议≤10欧。
注意事项：此电路中R 的功率及温度系数应合理选择!要求温度系数优于25ppm/℃!,R值过大会影响角差值过大。
以上参数均为工频50Hz 使用状态时的参数值。
相移为负载0欧时的测量值。
使用频率范围指互感器应用于固定的频率值的使用范围。
电流互感器结构及原理之欧阳歌谷创作
一、电流互感器结构原理欧阳歌谷（2021.02.01）1普通电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直接串联于电源线路中，一次负荷电流()通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，见图1。
图1普通电流互感器结构原理图由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比：。
电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
2穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图2。
图2穿心式电流互感器结构原理图由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：。
式中I1——穿心一匝时一次额定电流；n——穿心匝数。
3特殊型号电流互感器3.1 多抽头电流互感器。
这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。
它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图3。
图3多抽头电流互感器原理图例如二次绕组增加两个抽头，K1、K2为100/5，K1、K3为75/5，K3、K4为50/5等。
此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。
