瞬干胶黏剂技术
低白化的瞬干胶
顾名思义，低白化是一种无气味、不发白的烷氧基氰基丙烯酸酯胶粘剂，业界俗称：低白化瞬干胶。
下面由乐泰胶水产品销售中心曼伦自动化为大家介绍下它的相关知识，帮助大家对该产品有正确的把握。
低白化瞬干胶主要用于数码产品、U盘、摄像头、手机、MP3、MP4、耳机、触摸屏、显示屏、塑胶制品、高档玩具、电子、声乐等高要求产品加工的无白化粘接。
由于其粘度适中的特性，因此它具有了高粘接强度，可以对橡胶、铝等惰性材料起到快速固定和粘接作用，同时会很好的避免白化现象，是工业生产中性能优异的高性能胶水，推荐用于要求接合区域无白色残留物的情况。
粘涂利低白化瞬间胶固化后无发白的现象，具有无气味、无白化、
耐湿性等优异性能，彻底解决了产品固化后起白雾的难题。
施工便利，非常适合连续化生产线作业。
安徽曼伦自动化设备有限公司是一家专业代理经销品牌工业电气自动化产品服务商，集科工贸于一体的系统集成商，公司代理汉高旗下经营汉高旗下乐泰Loctite、泰罗松teroson等厌氧胶、快干胶、聚氨酯、硅橡胶等粘合剂。
同时，该公司广泛服务于汽车、电力、电子、冶金、化工、太阳能、水泥、造纸、船舶、卷烟、纺织、机床、包装机械、印刷机械、
橡胶机械、物流设备等行业，以货期快，服务好，价格优惠等优势赢得了广大客户的支持与信任。
如果您想进一步了解，可以直接点击官网曼伦自动化进行在线咨询。

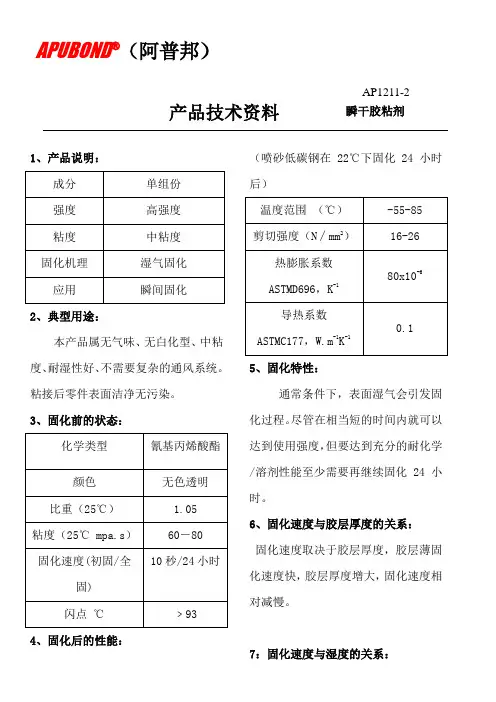

AP1211-2产品技术资料
APUBOND ®（阿普邦）1、产品说明：2、典型用途：本产品属无气味、无白化型、中粘度、耐湿性好、不需要复杂的通风系统。
粘接后零件表面洁净无污染。
3、固化前的状态：4、固化后的性能：（喷砂低碳钢在22℃下固化24小时后）5、固化特性：通常条件下，表面湿气会引发固化过程。
尽管在相当短的时间内就可以达到使用强度，但要达到充分的耐化学/溶剂性能至少需要再继续固化24小时。
6、固化速度与胶层厚度的关系：固化速度取决于胶层厚度，胶层薄固化速度快，胶层厚度增大，固化速度相对减慢。
7：固化速度与湿度的关系：固化速度取决于室温下相对湿度。
下图给出了产品在丁腈橡胶上，在不同湿度时拉伸强度随时间的变化关系。
8、热老化：在特定温度下老化9、安全说明：危险、刺激避免产品接触皮肤和眼睛，如产品进入皮肤和眼睛，请用大量的清冲洗15分钟以上，并送医院就医；在通风条件下使用，避免衣服沾染，否则将产生大量的热。
10、使用方法：●清洗粘接表面达到无油无脂。
●残余胶水可用APUBOND清除剂AP300或丙酮清除●如果固化的时间过长导致缝隙加大或产生相关湿气，可以使用APUBOND 促进剂AP160解决。
●如果材料表面越多孔，则应选择高粘度类型的产品使用●对于难粘接材料，如铁佛龙、硅橡胶等低能塑胶（另PE,PP,ABS等材料在表面有油污和表面不清洁情况下）。
可以首选APUBOND底层涂料AP600或AP500进行活化处理●在一个被粘表面上施尽量少的胶液，对准合拢，不要错移，并施均匀的夹紧力。
●在极短时间内就能达到一定的强度，要达到最佳强度，尽量增加固化时间。
11、贮存条件：●本品应密闭贮存于干燥阴凉通风处。
最佳储藏温度2-8℃，长时间超出此温度范围会影响产品性能。
●为避免污染到未使用的胶液，不可将已倒出的胶液倒回原包装容器中●北洋公司不对因产品被污染或不按指示储存导致性能下降承但责任●远离儿童存放。
12、说明：本文所含的各种数据仅供参考，并确信是可靠的。
770处理剂、瞬干胶促进剂、快干胶加速剂、502解胶剂、瞬干胶解胶剂
KD-770金盾处理剂一、产品简介:TPR、PP、PE、TPU、POM、PET、ABS、PS、P+R、硅胶、橡胶等材料属于非极性材质，表面活性低，粘接非常困难我公司研发的JD-770处理剂，通过表面改性，大幅度提高了非极性材质的表面活性，使用后，配合普通胶粘剂既能实现较高的粘接强度。
并可对非极性材质进行喷漆，油印前的表面处理。
本产品符合国家环保要求，化学稳定性好，不黄变。
二、性能指标：1、外观：无色透明，低粘度有机溶液。
2、稳定性：常温保存一年。
中性，对包装铁桶无腐蚀性。
三、使用方法：1、如非极性材料表面有脱模剂，须用甲苯洗去。
2、将非极性处理剂均匀涂布于非极性材质的表面，并用棉签稍用力擦试后室温晾干，干后即可粘接，处理效果较现在市面处理剂更佳；更强。
3、处理剂晾干后即可上胶，具体操作视该胶粘剂品种而定，建议使用本公司专用产品，以确保质量。
4、使用本剂前，请先予试用，以避免差错。
如果材质转换或其它特殊原因而至粘合偏差，务请及时与本公司联系。
四、注意事项：1、使用后将瓶盖密封。
2、易燃，远离火源、热源，存放于阴凉干燥处。
3、涂刷多余的胶液，可用抹布蘸稀释剂清除。
4、用前摇匀，效果更佳。
如需要强效果，可加入3—5%的固化剂。
KD-7452金盾瞬干胶加速剂瞬干胶(α-氰基丙烯酸酯胶粘剂)固化对各种基材，龙其是对阻聚或减慢负离子固化的酸性表面很敏感，造成固化速度很慢，甚至不固化；另外固化后会在胶缝表面附近呈白色雾状物（通常叫发白），严重影响产品的外观.金盾7452瞬干胶加速剂，对提高瞬间接著剂粘著速度，尤其是针对密度较松、多气孔、酸性表面、电线粘著及低湿度的工作环境，均有显著效果。
7452瞬干胶加速剂特点:1、与瞬间接着剂配用，加速固化。
2：该产品为多剂混炼提纯、稍有刺激味，透明液体。
3：前预涂还是后固化，都没白化，加速快，对胶粘剂强度无影响。
4：适合大多数瞬干胶。
5：该加速剂对阿ABS/PVC等塑料无腐蚀。
瞬干胶技术
影響瞬干膠固化的因素
酸性稳定剂
單體
基材
不同基材的表面能量
金属
ִ不锈钢，铜，铁，铝等等
高表面能量塑胶
ִPC，PET，ABS，PVC，丙烯酸脂等等 PC，PET，ABS，PVC，
低表面能量塑胶
ִ聚丙烯，聚乙烯，铁弗龙，硅橡胶等等 聚丙烯，聚乙烯，
空氣的濕度空氣的濕度-引發劑
表面润湿度原理
Ө
瞬干膠的粘結技術
瞬干膠簡介
氰基丙烯酸脂
快速固化 超过30种产品 超过30种产品 不用混合 室温固化 不含溶剂 无毒性 100%固化100%固化-无剩余物 低发白等级产品 可组合多种塑料，橡胶及金属 可组合多种塑料，橡胶及金属 只需要加一些安全的底涂剂可组合聚乙烯 只需要加一些安全的底涂剂可组合聚乙烯 容易使用于全自动生产线 保贮寿命长久 高抵抗温度能力(120° 高抵抗温度能力(120°C) 汽车应用认可
பைடு நூலகம்味
ִ原因: 原因:
ִ瞬干胶的气味是由单体挥发产生
ִ解决方法: 解决方法:
ִ加强通风 ִ使用乐泰低气味的瞬干胶 403，408，455或 使用乐泰低气味的瞬干胶 403，408，455或 460
白化現象
ִ原因: 原因:
ִ太多未聚合的单体挥发，结聚在基材表面。
ִ解决方法: 解决方法:
ִ加强通风 ִ使用适量的瞬干胶 ִ使用乐泰的加速剂712，7452或7455 使用乐泰的加速剂712，7452或 ִ使用乐泰低白化瞬干胶403，408，455或460 使用乐泰低白化瞬干胶403，408，455或
瞬干膠的施膠方法
瞬干膠的儲存
常用瞬干膠物性表
俐溅┦
谢谢! 谢谢
Ө
Ө=接触角度 接触角越小， 接触角越小，表面润湿度越好
480瞬干胶水
邻苯二甲酸酐＊ ８５－４４－９ ０．１－１
对苯二酚 １２３－３１－９ ０．１－０．５
＊该成分被列在 ＳＡＲＡ ３１３ 节中， 有毒化学药品．
有暴露限制的成分
暴露限制 （ＴＷＡ）
８． 个人防护
眼睛：
皮肤：
通风：
呼吸：
９． 物理化学性质
保护眼镜或护目镜 使用丁腈橡胶或塑料手套和围裙． 不要使用棉制品． 见附录中的其它信息． 提供正向下通风条件， 以维持蒸汽浓度低于 ＴＬＶ． 不适用 参见第 ２ 节的暴露限制
氰基丙烯酸乙酯 ７０８５－８５－０ ８５－９０
乙烯共聚物橡胶 ５４５４５－５０－５ ５－１０
碳黑 １３３３－８６－４ １－３
对苯二酚
ＢＬＯ ＢＮＭ ＣＮＳ ＥＹＥ
无 不适用
ＩＭＭ ＩＲＲ ＬＩＶ ＭＵＴ ＳＫＩ ＴＨＹ
缩写
Ｎ／Ａ 不适用 ２Ｂ 可能对人体有致癌作用
ＡＣ４ ＡＣＧＩＨ－不定义为人体致癌物 ＡＬＧ 过敏
小于 ２０ｇ／Ｌ （加利福尼亚 ＳＣＡＱＭＤ 方法 ３１６Ｂ） 小于 ０．２ｍｍＨｇ 大约为 ３
不适用
稳定性：
稳定
危险性聚合：
不会发生
不相容性：
和水， 乙醇， 胺， 碱接触发生聚合．
应规避环境：
不适用
危害性分解产物 （非热分解）： 无
１１． 毒性信息
是国家火灾防护协会的注册商标
是国家油漆和涂料协会的注册商标
撰稿者：
卢三虎
职务：
健康和调节事物研究专家
公司：
广粘胶业有限公司
２４ 小时电话：
（８６） ０７６９－２８２２－ ２９５８
460瞬干胶水
１５ 规章信息
ＣＡ 条款 ６５：
参见第 ３ 节
无可用数据
按照上述提到的方法聚合． 按照 ＥＰＡ 和当地的规章制度进行焚烧 ＮＨ－ 不属于 ＲＣＲＡ 危险性废料
无分类（不超过 ４５０ 升） 易燃液体， ｎ． ｏ． ｓ． （氰基丙烯酸酯） （超过 ４５０ 升） 无分类（不超过 ４５０ 升） 易燃液体（超过 ４５０ 升） 无（不超过 ４５０ 升） ＮＡ １９９３（超过 ４５０ 升） 无 无分类（不超过 １ 品脱） 空运规定液体， ｎ． ｏ． ｓ． （氰基丙烯酸酯） （超过 １ 品脱） 无分类（不超过 １ 品脱） ９ 级（超过 １ 品脱） 无（不超过 １ 品脱） ＵＮ ３３３４（超过 １ 品脱）
ＮＴＯ 无目标器官 ＳＫＩ 皮肤
ＴＨＹ 甲状腺
４． 急救措施
摄入：
不可能摄入． 参见附录中的紧急情况处理程序．
吸入：
移到通风处． 如果症状持续， 寻求医生帮助．
皮肤接触：
用温水浸泡． 参见附录中的紧急情况处理程序．
蒸汽压力：
小于 ０．０２ｍｍＨｇ
蒸汽密度：
不适用
挥发速率（乙醚＝１）：
不适用
１０． 稳定性和活性
稳定性：
稳定
危险性聚合：
不会发生
不相容性：
与水， 醇， 胺， 碱金属接触会发生聚合反应．
应规避环境：
不适用
估计的口服受害限度 ＬＤ５０ 超过 ５０００ｍｇ／ｋｇ；
估计的皮肤受害限度 ＬＤ５０ 超过 ２０００ｍｇ／ｋｇ．
主要侵入途径：
已知没有．
体征和症状：
当蒸汽的浓度超过 ＴＬＶ 时， 会刺激眼睛和粘膜． 与上述超过 ＴＬＶ 的蒸汽
乐泰超级瞬干胶loctite 401-产品 401
固化前的材料性能
典型
值
化学类型
氰基丙烯酸乙
酯
外观
透明/无色液体
比重@250C ，
1.1
粘度@250C,mPa.s(cP)
Brookfield LVF
1#转子 30rpm
110
闪点(TCC),0C
>93
范围 90-140
典型固化特性 一般情况下，材料表面的湿汽会引发本产品的硬 化，尽管本产品在相当短的时间内就可达到实用 强度，但是至少要固化 24 小时才能具有完全的耐 化学/溶剂性能。
固化速度与湿度的关系 固化速度取决于室温下的相对湿度。下图是在不 同湿度下，胶水用于丁腈橡胶粘接的拉伸强度与 时间的关系图。
% of Full Strength
100 75 50 60%RH
40%RH
20%RH
25
0
0
10
20
30
40
50
60
Cure Time, Seconds
％ ｏｆ ｆｕｌｌ ｓｔｒｅｎｇｔｈ： 最终强度的％ Ｃｕｒｅ ｔｉｍｅ ｓｅｃｏｎｄｓ： 固化时间，秒
氯丁橡胶 丁腈橡胶
ABS PVC 聚碳酸酯 酚醛树脂 木材(巴尔沙木) 木材(橡木) 粗纸板 织物 皮革 纸
技 术 参 数
产品 401
2000 年 5 月
<5 <5 2-10 2-10 10-40 2-10 2-5 90-180 30-90 2-20 5-15 1-10
固化速度与粘接间隙的关系 固化速率取决于粘接间隙，粘接间隙小固化速度 快，粘接间隙增大将降低固化速度。
中国上海市延安东路 ６１８ 号东海商业中心二期 ３Ｆ
邮编 ：２００００１
乐泰411瞬干胶一些应用
乐泰411瞬干胶日常应用
cally
乐泰411瞬干胶
抗冲击性能好，抗剥离强度高，能填充间隙。
乐泰414瞬干胶塑料粘接型,低白化，耐高温，耐湿性，耐候性好。
用于粘接塑料。
主要适用于电子加工，流水线使用，广泛应用于五金、塑料、人造橡胶、玩具、手机制造、电池制造、耳机业、电脑、灯饰、玩具、瓷器、工艺品、电子电器、U盘数据线等行业。
一，尼龙线圈粘接磁铁
乐泰411粘接尼龙线圈+磁铁
行业产品:无线充电盘
客户生产的最终产品：无线充电盘
粘接基材：尼龙线圈+磁铁
测试条件：拉力0.5kg
过往使用的装配方法：黄胶，保压黏贴，保压固化
过往使用的装配方法及产品的优缺点：生产效率低。
乐泰411瞬干胶粘接尼龙线圈+磁铁
使用乐泰胶水解决方案的优点：固定快，生产效率高二，ABS塑料孔位粘接水钻
乐泰411瞬干胶粘接ABS塑料孔位+水钻
使用乐泰胶水解决方案的优点：快速固化，稳定固定。
沃瑞森拥有自已强大的黏结数据库，有匹配各种功能黏结的推荐。
配合世界知名品牌胶粘剂材料。
给您最适合及高性价比的技术支持！。
EC05胶水瞬干胶
型号:EC5 品牌:3M粘合材料类型:皮革,塑料类,橡胶类,木材类,其他材质树脂胶的分类:丙烯酸酯胶热熔胶类型:其他热熔胶剪切强度:500(MPa) 有效物质≥:40(%)活性使用期:2(min) 工作温度:24(℃)保质期:15(个月)执行标准:3M CAS I8OO1I3O813 北京瑞德佑业3M 产品填充空隙颜色化学品类型典型粘度(CPS) 温度范围处理时间完全固化时间(小时) 应用领域一般用途用胶粘剂 EC5 0.05 透明乙基 5 连续-65 至180 (-54°至83℃ 5-15秒 24 汽车,一般粘接,消费品,玩具,橡胶/塑料组装产品等 EC40 0.10 40 10-30秒 EC100 0.15 100 10-40秒 EC1500 0.20 1500 20-60秒 EC2500 0.20 2500 20-60秒该产品具有以下特性, 极速固化在5至20秒钟内即可达到所需强度,因而可加快生产节奏。
能够将难于粘接的塑料、橡胶、木材、皮革等酸性表面和油腻表面可靠粘合橡胶增韧独特聚合物配方可增强对冲击、剥离和温度交替变化的抵抗性柔性的粘合层适合柔性材料和各种不同材质的粘结低气味,低白化将塑料提升管粘接到唇膏盒上低白化来改善外观;可防止变色(接合处的白色残留) 降低了对通风设备的需求柔性有很好的耐冲击、震动、应力、剥离力和湿度的性能比橡胶增韧型的固化速度更快高温型对高温、温度交替变化和冲击的超强抵抗性橡胶和塑料粘接用对于较难粘接的塑料粘合、橡胶连接或金属粘连及/或复合材料方面的粘合,表现出卓越的粘合性能在粘合PVC、ABS、尼龙、EPDM、TPV橡胶和氟橡胶方面亦表现出卓越的性能金属可以最佳性能和高强度粘结金属粘结镀锌的、受过阳极化处理及其它难于粘结的金属两种标准粘稠度表面敏感型粘结粗糙、多孔、受污染的及酸性的物质,包括木材、硬纸板、薄木片、织物、软木和皮革等在低湿度下可快速固化可以粘合其它氰基丙烯酸酯胶粘剂无法粘结的表面一般用途可粘基材范围广泛多种粘稠度规格产品可供选择。
α氰基丙烯酸酯胶粘剂的应用概述(一)
α氰基丙烯酸酯胶粘剂的应用概述(一)1.概述α-氰基丙烯酸酯胶粘剂系引人注目的一类结构型胶粘剂。
它是美国Eastman公司在1955年合成乙烯类化合物时偶然发现的。
1959年，美国Eastman·Kodak公司开始生产营销。
因其化学活性很大，在极短时间内，甚至几秒钟内，即可固化胶接，因而被誉为瞬干胶粘剂。
最初生产的α-氰基丙烯酸酯为α-氰基丙烯酸甲酯，其牌号为Eastman910，后Eastman公司开发了系列产品如Eastman910FS、Eastman910EM、Eastman910HMT等。
目前，世界范围内销售2500~3000吨的各种氰基丙烯酸酯胶粘剂。
其中90%以上为氰基丙烯酸乙酯，因其兼有优良的胶接性、较长的贮存期和较高的生产率等优点。
世界范围内有6家主要的氰基丙烯酸酯生产公司，它们是美国的The Loctite Corporation和National Starch(Permabond),德国的Henkel AKG,日本的东亚合成化学工业公司、住友化学工业公司和Alpha Techno.中国从60年代开始研制氰基丙烯酸酯胶粘剂。
1979年以前，发展缓慢，产量每年约为10吨以下。
产品有α-氰基丙烯酸乙酯（502胶）和少量的α-氰基丙烯酸甲酯（501胶）、α-氰基丙烯酸丁酯（医用，504胶）。
1979年以后发展较快，研制生产单位有30多家，主要有北京化工厂、浙江黄岩有机化工厂、山东省禹王实业总公司禹城化工等。
1993年生产量约400吨。
西安化工研究所从事该方面的研制、开发工作，兼有小批量生产。
2.制法现在工业上广泛采用的生产方法是将相应的氰乙酸酯与甲醛发生加成缩合反应，继而加热解聚制得α-氰基丙烯酸酯。
在制造过程可用邻苯二甲酸二丁酯或邻苯二甲酸二辛酯作增速剂；可用聚甲基丙烯酸甲酯、聚丙烯酸酯、聚氰基丙烯酸酯或纤维素衍生物等作增粘剂。
氰基丙烯酸酯单体极易聚合，故于生产和制品贮存过程中必须加入阻聚剂或稳定剂。
快干胶水固化机理
（北京天山新材料技术有限责任公司：刘洁，李志梅，师力）α-氰基丙烯酸酯胶粘剂施胶后短时间内只能起到定位作用，若要达到良好的耐化学性能，其常温固化时间至少24h。
为了缩短其完全固化的时间，采用两种可能加速α-氰基丙烯酸酯胶粘剂固化的方法———促进剂法和加热法（70～100℃）。
结果表明加热法可以达到缩短固化时间的目的。
1·影响瞬干胶应用范围的主要原因α-氰基丙烯酸酯瞬干胶具有（常温）无需加热加压即可快速固化的特点，但是其施胶后短时间内只能起到定位作用，若要达到良好的耐化学性能，其固化时间至少24h。
然而，在实际使用过程中，其应用范围常因现场用胶工艺、环境及生产周期等条件的影响而受到限制（即不可能等其24h完全固化后再使用或进入下道工序）。
为了缩短α-氰基丙烯酸酯胶粘剂的固化时间、提高生产效率，本文采用两种方法（促进剂法和70～100℃加热法）来加速α-氰基丙烯酸乙酯胶粘剂（简称α-胶）的固化反应。
2·促进剂法与加热法缩短α-胶固化时间的机理由于α-氰基丙烯酸乙酯分子中含有吸电子性较强的氰基和羰基（即富有亲电子性），故其在弱碱存在的条件下（如接触材料表面碱性物质或吸收空气中的水）会进行阴离子聚合而实现粘接层固化。
根据此固化机理，各种胺类和吸水性物质都应该是α-胶的良好固化促进剂。
但是，根据有关文献报道，大多数胺类物质在α-胶中的溶解性较差，而聚醚类吸水性物质在α-胶中的溶解性较好。
因此，本文选用聚醚类物质作为α-胶的促进剂。
由于α-氰基丙烯酸乙酯单体除阴离子聚合外，还会在光、热作用下发生自由基聚合反应。
根据此固化机理，本文分别选用70、80、90、100℃对α-胶进行加热固化。
3·促进剂法与加热法缩短α-胶固化时间的利弊分析不同加速固化方法对试样拉伸剪切强度的影响如表1所示，加热固化与常温固化对试样剪切冲击强度的影响如表2所示。
由表1可知：①当固化时间相同时，采用促进剂法固化1、2、3h后，试样的剪切强度均低于加热（或常温）固化的试样。
乐泰瞬干胶
基材的影响
粘结剂的润湿性 材料表面能 > 胶的表面能
基材的表面能
PTFE(Teflon) 18mN/m
PVC
40mN/m
Polymide 铁 钨
46mN/m 2030mN/m 6800mN/m
乐泰粘结剂 30-47mN/m
基材的影响
基材的酸碱性
基材的表面清洁
表面活化剂的影响
PRISM Primer 770 提高材料表面能 增强粘结力 适用于难粘基材
部件粘结 部件固定
瞬干胶应用实例
部件粘结 部件固定 跳线定位
谢 谢!
20 °C， 6个月 2－8 °C， >12个月
环境
湿度 温度
材料
基材 填充间隙
影响固化的要素
粘结剂特性
化学基团 粘度
促进剂 表面活化剂
空气湿度的影响
湿度越大，固化速度越快 推荐最小相对湿度 > 40％
温度的影响
温度对固化影响不大 放热反应，高温对固化并无加速作用 加热会使元件表面湿气挥发，不利于固 化 温度降低，会缩短固定时间
填充间隙的影响
最佳间隙0.05~0.1mm
用促进剂可填充0.25 ~ 0.5mm间隙
0.05mm
0.25mm
促进剂的影响
促进剂
促进速度 促进强度
•无促进剂
先涂--- 提高表面碱性
•有促进剂
后喷--- 加速胶水表面干燥
喷
喷
瞬干胶黏 剂单体对固化速度之影响
一 般 固 定 时 间 (橡 胶) 30 秒 10 秒 30 秒 30 秒
(相等于9.8牛顿/平方寸） Loctite 401 - 5秒
胶粘剂 (1平方寸)
a氰基丙烯酸酯胶粘剂综述(上)
书山有路勤为径；学海无涯苦作舟a氰基丙烯酸酯胶粘剂综述(上)1.概述a-氰基丙烯酸酯胶粘剂系引人注目的一类结构型胶粘剂。
它是美国Eastman公司在1955年合成乙烯类化合物时偶然发现的。
1959年，美国Eastman·Kodak公司开始生产营销。
因其化学活性很大，在极短时间内，甚至几秒钟内，即可固化胶接，因而被誉为瞬干胶粘剂。
最初生产的a-氰基丙烯酸酯为a-氰基丙烯酸甲酯，其牌号为Eastman910，后Eastman公司开发了系列产品如Eastman910FS、Eastman910EM、Eastman910HMT等。
目前，世界范围内销售2500~3000吨的各种氰基丙烯酸酯胶粘剂。
其中90%以上为氰基丙烯酸乙酯，因其兼有优良的胶接性、较长的贮存期和较高的生产率等优点。
世界范围内有6家主要的氰基丙烯酸酯生产公司，它们是美国的The Loctite Corporation和National Starch(Permabond),德国的Henkel AKG,日本的东亚合成化学工业公司、住友化学工业公司和Alpha Techno. 中国从60年代开始研制氰基丙烯酸酯胶粘剂。
1979年以前，发展缓慢，产量每年约为10吨以下。
产品有a-氰基丙烯酸乙酯（502胶）和少量的a-氰基丙烯酸甲酯（501胶）、a-氰基丙烯酸丁酯（医用，504胶）。
1979年以后发展较快，研制生产单位有30多家，主要有北京化工厂、浙江黄岩有机化工厂、山东省禹王实业总公司禹城化工等。
1993年生产量约400吨。
西安化工研究所从事该方面的研制、开发工作，兼有小批量生产。
2.制法专注下一代成长，为了孩子。
瞬干胶的工业用途
瞬干胶，又称万能胶、强力胶、快干胶、三秒胶、瞬间胶、 502胶，是氰基丙烯酸酯类胶粘剂的合称，因其化学性质活泼， 易湿气固化，在极短时间内，甚至几秒钟内，即可固化胶接， 因而被誉为瞬干胶粘剂。
主要产品有: α-氰基丙烯酸甲酯(501胶) α-氰基丙烯酸乙酯(502胶) α-氰基丙烯酸正丁酯(医用，504胶) α-氰基丙烯酸正辛酯(医用，508胶) α-氰基丙烯酸甲氧基乙酯(低气味，低白化)。
结构决定性质： 1.烧结型NdFeB永磁体结构对称性差，滑移系较少，无屈服变形，脆性强，在磁材 坯料切割过程中容易发生崩裂。 2.主要由Nd2Fe14B相和富Nd相组成，在电解质溶液中存在较大电位差，易发生电化 学腐蚀。
钕铁硼坯料切割流程：
①选材
②码垛粘接
③切片
⑥电镀、充磁
⑤水煮解胶
④精密打磨
120
α-氰基丙烯酸酯
医学应用
• 快速止血 • 手术缝合
填充性粘接、修复粘接
• 木材加工 • 生物标本 • 石材加工 • 陶瓷、文物修复 • ……
工业制造/机械加工材料固定
• 磁材切割 • 光学镜片切割 • 精密模具加工固定 • ……
永磁电机 家用电器 军工
磁力机械
钕铁硼 钐钴 铝钴镍 铁氧体
通讯设备 精密仪表、仪器 航空航天
产品合格率由原来的60%提
100本降低约50%。
60
生产周期缩短至旧工艺的
40
松香
1/4。
瞬干胶 工艺环保，废气产生量降
20
低约80%，
0
磁材切割新、旧工艺对比
单组份，固化速度快，粘接效率高
产品特点
粘度低，易铺展，用量少，1-2滴 粘接强度高，适用范围广
影响乐泰瞬干胶固化速度的因素有哪些
【乐泰瞬干胶】影响瞬干胶固化速度的
因素有哪些?
影响乐泰瞬干胶固化速度的因素有哪些：
(1)酸性稳定剂
(2)单体
(3)基材
(4)空气的湿度
(5)温度
(6)粘合基材之间的间隙
一、酸性稳定剂
用酸性稳定剂稳定产品
可以提高酸性稳定剂浓度，使储存期延长。
固化速度
二、单体
不同的单体有不同的固化速度
一般固定时间（橡胶）
三、基材
基材之影响：
在同一温度和湿度下，不同基材将会有不同固定时间可用促进剂加速不同基材之固定时间
四、空气的温度
相对湿度高可增加固化速度
在接连前，切勿把瞬干胶展开在基材表面上。
施胶方法：
五、温度
温度提升并不可加速固化速度，因为提升基材之温度会减低基材表面之湿气
温度降低，会减短固定时间，因为低温会增加基材表面之湿气
粘接基材之间的间隙
基材之间的间隙越小（大约0.05-0.1毫米），瞬干胶的固化速度越快。
在较大之间隙有较多稳定剂，因此，聚合过程受阻
瑞森拥有自已强大的黏结数据库，有匹配各种功能黏结的推荐和设备。
配合世界知名品牌胶粘剂材料。
给您最适合及高性价比的技术支持！。
乐泰480瞬干胶
乐泰480瞬干胶是乐泰公司研发的一款中等粘度、快速固化氰基丙烯酸酯胶粘剂。
下面由乐泰胶水产品销售中心曼伦自动化为大家介绍一下这款产品的相关知识，帮助大家购买到正确的产品。
乐泰产品480瞬干胶是一种单组分、中等粘度、快速固化氰基丙烯酸酯胶粘剂。
产品进行了专项设计，具有提高的柔韧性和剥离强度。
它是一种低气味、无白化、增韧型、慢固化瞬干胶，可以粘合紧密固定或预装配部件，适用于粘接铝和铝，铁和塑料，配用770处理剂。
乐泰产品480瞬干胶可以用于大面积的金属物质粘合,可为金属粘合提供良好的解决办法，此外乐泰480还能够轻松的粘接塑料或是弹性体材料。
以下是该产品的参数：1.包装规格：20g；2.固定时间：20-50秒；3.缝隙填充：可填充；4.单双组份：单组份；5.化学基质：乙基快干胶；6.固化时间：初固60秒/全固24小时；7.工作温度：-40~+80℃；8.电介质强度：25 kV/mm；9.特点：Class 9 UN 3334；10.燃点：176 F；11.比重：1.05；12.导热系数：0.1W/(m.K)；13.粘度：200mPa.s；14.体积电阻率：10 x 10(15) ohm-cm；15.推荐基材：金属、橡胶、塑料/聚烯烃。
安徽曼伦自动化设备有限公司是一家专业代理经销品牌工业电气自动化产品服务商，集科工贸于一体的系统集成商，公司代理汉高旗下经营汉高旗下乐泰Loctite、泰罗松teroson等厌氧胶、快干胶、聚氨酯、硅橡胶等粘合剂。
同时，该公司广泛服务于汽车、电力、电子、冶金、化工、太阳能、水泥、造纸、船舶、卷烟、纺织、机床、包装机械、印刷机械、橡胶机械、物流设备等行业，以货期快，服务好，价格优惠等优势赢得了广大客户的支持与信任。
如果您想进一步了解，可以直接点击官网曼伦自动化进行在线咨询。
瞬干胶的反应原理
瞬干胶的反应原理瞬干胶固名思义即瞬间快速接着用胶水，是以α－氰基丙烯酸乙酯为主，加入增粘剂、增稠剂、稳定剂、增韧剂、阻聚剂等，通过先进生产工艺合成的单组份快速固化胶粘剂；是一种高强度，快速粘着剂，可使用于多种类材之高速成接着工作，特别适合使用于木器工业；对于紧密贴合，多孔性材质，例如橡胶、金属、塑胶、木器等可达最强之接着效果；此胶水为一单一成份，无溶剂，不需添加触媒、加热或加压之粘着剂，只需要微薄的一层胶水，它便能利用空气中的大气湿度产生高度聚合，达到最佳之贴接效果。
有天然胶粘剂和合成胶粘剂之分，也可分为有机胶粘剂和无机胶粘剂。
主要组成：基料+固化剂+填料+增塑剂+增韧剂+稀释剂。
氰基丙烯酸酯胶是单组分、低粘度、透明、常温快速固化胶粘剂。
粘接表面，对绝大多数材料都有良好的粘接能力，是重要的室温固化胶种之一。
不足之处是反应速度过快，耐水性较差，脆性大，耐温低(<70℃)，保存期短，耐久性不好，故配胶时要加人相应的助剂，多用于临时性粘接。
主体材料为特定的氰基丙烯酸酯，再加一些辅助物质如稳定剂、增稠剂、增塑剂、阻聚剂等。
配胶时应尽可能隔绝水蒸气，包装容器也应用透气性小或不透气的。
反应型丙烯酸酯(结构)胶粘剂最常用的基料为甲基丙烯酸甲酯。
这种胶的特点是固化快、粘接强度大、粘接表面，胶接物表面不需严格处理，双组分胶的各组分用量也勿需严格要求。
缺点是气味不好闻。
单纯的(甲基)丙烯酸酯单体形成的胶固化后较脆，抗冲击性能差，故常加入其他一些化合物以改善胶层韧性，提高胶层的力学性能和耐环境性能。
如果加入的化合物在胶液固化时不参与反应，仅存在于其中起增韧剂作用，这类胶称为第一代丙烯酸酯结构胶(FGA)。
若加入的化合物在胶液固化时可与单体进行接枝共聚，从分子内进行增改性，这类胶称为第二代丙烯酸酯胶粘剂(SGA)。
还有一类在配胶时以光敏剂、增感剂代替过氧化物引发剂与促进剂，则构成了以紫外光或电子束固化的第三代丙烯酸酯胶粘剂(TGA)，其固化更快、贮存更稳定，并且是单组分的。
瞬干胶496执行标准号
瞬干胶496执行标准号**原创文档：如何使用瞬干胶（496执行标准号）**# 一、简介瞬干胶是一种广泛应用于各个领域的胶粘剂。
本文档将介绍使用瞬干胶（496执行标准号）的方法和注意事项，以帮助读者正确高效地使用瞬干胶。
# 二、准备工作在使用瞬干胶之前，需要做一些准备工作，确保使用的顺利和安全。
1. 工作环境：选择通风良好的地方进行操作，以减少对身体的伤害。
2. 保护措施：佩戴手套和护目镜，避免瞬干胶接触皮肤和眼睛。
# 三、使用方法下面是使用瞬干胶（496执行标准号）的简单步骤：1. 清洁表面：确保要粘合的表面干净，无尘，无油污，否则会影响粘合效果。
2. 涂抹胶水：使用瞬干胶管装的瞬干胶，将胶水均匀地涂抹在一侧或双侧待粘合的表面上。
3. 粘合物体：将涂抹了胶水的表面与另一物体紧密接触，并进行轻微的压力，确保粘合紧密且无空隙。
4. 固化时间：根据瞬干胶的类型和厚度，等待一定的固化时间。
固化时间一般为几秒钟到几分钟。
5. 完全固化：等待固化时间结束后，瞬干胶会完全固化，达到最大的粘合强度。
# 四、注意事项在使用瞬干胶时，需要注意以下几点：1. 避免吸入：在使用瞬干胶时，要避免直接吸入胶水的气味，以免对身体造成伤害。
2. 防火措施：瞬干胶易燃，使用时要远离明火和高温物体，以防止发生火灾或烧伤。
3. 存储方式：瞬干胶应存放在阴凉、干燥的地方，远离儿童和宠物，避免误食或接触。
4. 使用时限：打开瞬干胶管后，尽量在有效使用期内使用完，以确保胶水的粘合效果。
# 五、常见问题1. 瞬干胶是否可以重复使用？答：瞬干胶是一次性使用的，无法重复使用。
2. 若误涂抹瞬干胶，如何处理？答：若不小心涂抹瞬干胶到不需要的表面上，可以用酒精或瞬干胶专用溶剂擦拭清除。
3. 瞬干胶使用后的保存方法？答：使用后，请盖紧瞬干胶管盖，并存放在避光、干燥的地方，确保下次使用无困难。
# 六、总结瞬干胶是一种方便高效的胶粘剂，使用起来简单快捷。
瞬干胶MSDS报告
5- 15 (725- 2 175)
5- 15 (725- 2 175)
N/mm² (psi)
N/mm² (psi)
12- 25 (1 740- 3 625)
5- 15 (725- 2 175)
N/mm² ≥4,5LMS (psi) (≥652)
典型耐环境性能
1周后 @ 22 试片剪切强度, ISO 4587: 低碳钢(喷过砂)
是定义试样的剪切强度达到0.1 N/mm².
固定时间, 秒:
钢材 (脱脂)
20- 40
铝
Hale Waihona Puke 30- 60镀锌30- 60
氯丁橡胶
<10
丁腈橡胶
<10
ABS
10- 30
PVC
30- 70
聚碳酸酯
20- 70
酚醛树脂
10- 30
固化速度与湿度的关系 固化速度取决于室温下的相对湿度。下图给出了产品在丁 腈橡胶上，在不同湿度时拉伸强度随时间的变化关系。
100- 150
典型固化特性一般情况下，材料表面的湿气会引发本产品 的固化反应。尽管本产品在相当短的时间内就可完全达到 应用强度，但是至少要固化24小时才能具有完全的耐化学 /溶剂性能。
固化速度与基材的关系
固化速度取决于被粘接的基材，下表表明在22°C / 50
% 相对湿度的情况下，不同基材的固定时间。固定时间
产品技术说明书 11月-2010
电气特性: 介电常数/损耗因子, IEC 60250: 0,1-kHz 1-kHz 10-kHz 体积电阻, IEC 60093, ·cm 表面电阻, IEC 60093, 介电强度, IEC 60243-1, kV/mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无促进剂
有促进剂
瞬干胶黏剂 PRISM 401 技术
加入特别添加剂活化酸性表面
加速固化
可用于多孔表面.因为401于孔中迅速固化, 避免渗透.
瞬干胶黏剂 用于难黏材料之瞬干胶
401 液态 454 GEL 特别添加剂(Crown Compound) 皇冠形状化合物
瞬干胶黏剂 黏滞性对固化速度之影响
产品 420
495
416
黏滞性
3cps
20cps
1500cps
黏滞性增加 固化速度减低
*除401系列外
瞬干胶黏剂 “白化”现象
发现于接连部位,白色粉末状 因多余或未经聚合之单体气化后,结聚于基材表面 解决方法 容许接连后24小时才包装 加强空气之流通 用较少接连胶 用“低白化”类之瞬干胶(如“氰基丙稀酸甲氧基乙酯 ”类) 用促进剂
瞬干胶黏剂 接连结构之设计
一般之瞬干胶较脆,所以剥离力较弱,只有强 化瞬干胶如380,480才有较好之剥离力 在接连结构设计时,应尽量避免剥离状态
薄材料会使接连结构变形
瞬干胶黏剂 促进剂/底涂剂摘要
产品
• 7113 • 7452 • 7455 • 712 • 7109 • 770 • 793 • 7951
Loctite Cyanoacrylate Product Range
Ethyl CA's 442007 444912544 416 422 409
Methyl CA's 493 440340 496 415
Surf. Insens. 406 401
4447514 Toughen4e8d0
4140150 382 / 411
瞬干胶黏剂 简介
特 性:
状态/颜色 黏度 储存期限 固化速度 强度 发白度/气味 耐热程度/高温强度 对惰性表面反应
瞬干胶黏剂 简介
配 方:
氰化丙稀酸单体 酸性稳定剂 加厚剂
–= acidic stabilize–r1 酸性稳定剂
–= surface moisture 表面湿气
–= monomers 单体
100000
–3
固化原理
–2
–4
瞬干胶黏剂 产品稳定性
瞬干胶黏剂 储存期限
储存期限 • 0 - 5 C 一年
• < 25 C 六个月 • < -20 C 无限期
瞬干胶黏剂 引发剂- 湿气
相对湿度高可增加固化 速度
如相对湿度低於百份之 四十, 固化速度缓慢
在接连前, 切勿把瞬干胶 扩散在基材表面上
拉伸强度
2
-多用途,带酸性杂质之材料 -塑胶材料专用 -“低白化”,低气味 -强化,能承受巨大的冲击和 振动力 -一般用途(金属及塑胶) -高温及耐久性特强(121C)
瞬干胶黏剂 瞬干胶黏剂选择摘要
氰基丙稀酸乙酯 氰基丙稀酸甲酯 氰基丙稀酸丁酯 氰基丙稀甲氧基乙酯 强化系列 特别系列
塑胶及橡胶 金属 慢干 低白化,低气味 高耐冲击力及剥离应力 医疗用途 暂时接连用途 电子产品用途
瞬干胶黏剂技术
2020年4月29日星期三
瞬干胶黏剂技术
简介
固化过程
产品稳定性 储存期限 水汽作为引发剂 温度之影响 基材之影响
连接结构间隙之影响 单体之影响 表面促进剂 Prism TM401技术 “白化”/“白雾”现象 固定时间(量度固化速度)
附著力
连接结构之设计 连接强度 高温强度
持久特性
高温老化 耐溶剂 耐温
N/mm
秒
- + - +- + -
-
- + - -+- +-
瞬干胶黏剂 基材之影响
瞬干胶黏剂 接连间隙对固化速度之影响
瞬干胶可在较细小之间隙(0.05-0.1毫米)中 迅速固化.
在较大之连接间隙有较多稳定剂,因此,聚合 过程受阻.
瞬干胶黏剂
温度之影响
温度提升并不可改善固化速度,因为提升基材 之温度会减低基材表面之湿气 温度降低, 10 - 12 C, 会减短固定时间, 因为低 温会增加基材表面之湿气
426 Low Odo3r80
440680 413 403 455 Thermal Cycl 498 499 44220045 4210 4211 4212 Special CA's 412 Li-344285 444
1
10
100
1000
Viscosity in cps (log scale)
10000
溶剂
庚烷 丙酮 庚烷 异丙醇 全氟化碳 庚烷 水/乙二醇 全氟化碳
种类
后加 Tak Pak(先加/后加) 促进剂(先加/后加) (先加) Tak Pak(先加/后加) Prism PP 底涂剂 Prism PP 底涂剂 Prism PP 底涂剂
促进剂及底涂剂
促进剂
加速固化 容许更大间隙
底涂剂
加强附著力
基材之影响
在同一温度下,不同基材将会有不同固定时间 可用促进剂改善不同基材之固定时间
瞬干胶黏剂 接连间隙对固化速度之影响
+ ++ +
++ + +
++
++
較大之間隙有較多之隱定劑
注 意: 如 接 連 間 隙 較 大，可 用 促 進 劑 改 善 固 化 速 度。
瞬干胶黏剂 单体对固化速度之影响
一 般 固 定 时 间 (橡 胶)
COOC4H9
CN
氰基丙烯酸甲氧基乙酯
|
(Alkoxy Ethyl CA)
CH2 =C |
e.g. 460
COOC2H4 - OCH3
瞬干胶黏剂 促进剂/底涂剂之特性
缩短固化时间 用于不活跃基材上 有助于深层固化 有助于完全固化 提高“低表面能量”基材之黏接力
瞬干胶黏剂 表面活化剂/促进剂
- 加速固化 - 中和基材表面之酸性物质
瞬干胶黏剂 如何量度固定/固化速度
测试方法
如图中装置,量度能受一公斤重量(即10牛吨/平 方厘米；10 N/cm2 ) 所 需 之 时 间 (秒)。
例 子: 401 - 5 秒 409 - 120秒
1平方厘米
1公斤
瞬干胶黏剂 PRISM 系列之产品
401,454 406 460 480
496 4204,4210,4211,4212
30 秒
CN
氰基丙烯酸甲酯
| CH2 =C
(Methyl CA)
|
e.g. 496
COOCH3
10 秒 30 秒 30 秒
CN |
氰基丙烯酸乙酯 (较 普 遍 及 较 快 固 化)
CH2 =C |
(Ethyl CA)
COOC2H5
CN
氰基丙烯酸丁酯
|
(Butyl CA)
CH2 =C |
e.g. 413
