十三、已知 AB 线段的正面投影和对 V 面的 倾角 β＝30°，补全其水平投影。
十四、求点 A 到直线 CD 的垂直距离。
.
.
十五、求直线 AB 与 P 面的交点，并判别直 线 AB 的可见性。
十六、求直线 MN 与 ABC 平面的交点，并判 别直线 的可见性。
.
建筑制图基础作业 1 参考答案
一、根据立体图中各点的空间位置，画出它们的投影图。
二、已知 A、 B、C 三点的两面投影，试求出第三投影，并作出立体图。
.
.
三、 已知点 B 在点 A 左方 25mm ，下方 10mm ，前方 18mm ，求出 B 点的三面投影， 并完成 A 点 的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线 对投 影面倾角的真实大小。
七、在三角形 ABC 内作一距 V 面 15mm 的 正平线。
.
.
八、完成五边形的正面投影 ( 已知 AB 为侧 平线 )。
.
.
九、在 AB 线段上取一点 C，使得 AC∶CB= 2∶3 。
十、已知 C 点在 AB 线段上，求 C 点的水平投影 ( 用两种方法 )。
.
. .
.
十一、已知 M 、 N 两点在 ABC 平面上，补求 它们的第二投影。
.
.
. .
.
五、 画出平面的第三投影， 判断各平面对投影面的相对位置， 影 面倾角的真实大小。
并标出各特出位置平面对投
(1) 三角形是 _______面__
(2) 三角形是 _______面__
《建筑制图基础形成性考核册》1-4作业答案
《建筑制图基础》作业1-4答案作业1：一、根据立体图中各点的空间位置，画出它们的投影图。
(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点的三投影图。
)二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。
(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点的立体图。
)三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。
并完成A点的第三投影。
作图过程：从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点的三面投影图。
四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
答案：见教材第43页表3-2。
五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。
答案：见教材第58页表3-4。
六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。
答案：七、在三角形ABC内作一距V面15mm的正平线。
答案：八、完成五边形的正面投影（已知AB为侧平线）答案：(作图方法：在平面内作辅助线法解题)九、在AB线段上取一点C，使得AC︰CD=2︰3十、已知C点在AB线段上，求C点的水平投影(用两种方法)。
十一、已知M、N两点在ABC平面上，补求它们的第二投影。
十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。
十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。
十四、求点A到直线CD的垂直距离。
十五、求直线AB与P面的交点，并判别直线AB的可见性。
十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。
《建筑制图基础》作业2一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。
(1)求六棱柱表面A点、B点的三投影。
（2）二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。
2021 春季建筑制图基础形成性考核册1-4作业

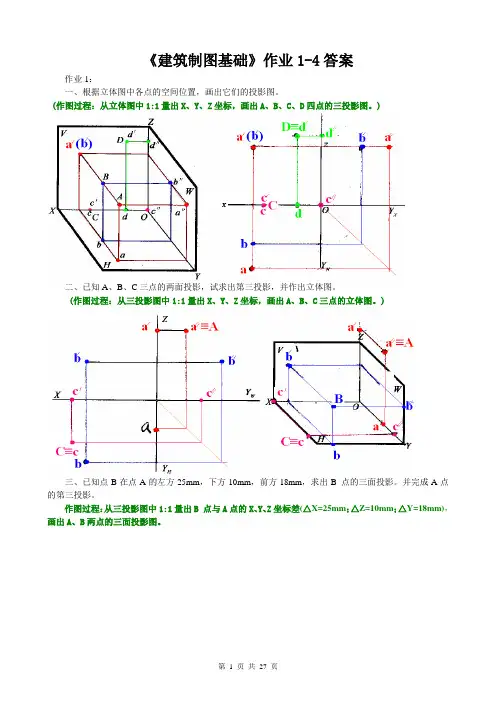

《建筑制图基础》作业1-4答案作业1：一、根据立体图中各点的空间位置，画出它们的投影图。
(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点的三投影图。
)二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。
(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点的立体图。
)三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。
并完成A点的第三投影。
作图过程：从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点的三面投影图。
四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
答案：见教材第43页表3-2。
五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。
答案：见教材第58页表3-4。
六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。
答案：七、在三角形ABC内作一距V面15mm的正平线。
答案：八、完成五边形的正面投影（已知AB为侧平线）答案：(作图方法：在平面内作辅助线法解题)九、在AB线段上取一点C，使得AC︰CD=2︰3十、已知C点在AB线段上，求C点的水平投影(用两种方法)。
十一、已知M、N两点在ABC平面上，补求它们的第二投影。
十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。
十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。
十四、求点A到直线CD的垂直距离。
十五、求直线AB与P面的交点，并判别直线AB的可见性。
十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。
《建筑制图基础》作业2一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。
(1)求六棱柱表面A点、B点的三投影。
（2）二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。
电大建筑制图基础形成性考核册作业答案(完整版)
1 4
空间分析： 两面共线；正平面上的线是正平线。
七、在三角形ABC内作一距V面15mm的正平线。
15
、完成五边形的正面投影 (已知AB为侧平线)作图方法：在平面内作辅助线法解题
见教材第50页a图3- 18。
九、 在直线AB线段上取一点C,使得AC:CD=2:3
19
十二、 已知AB、CD两直线相交于K点， 求AB直线的正面投影。
作图方法： 见教ቤተ መጻሕፍቲ ባይዱ第51页图3-19。
方法二：由平行投影的定比性
20
H■一、已知M、N两点在ABC平面上，补求 它们的第二投影。作图方法：在三角形平面上作辅助线法。
十四、 求点A 到直线CD 的垂直距离。
21
十四、 求点A到直线CD的垂直距离。(提示：CD直线是水平线，水平投影为CD直线实长)
16
十三、 已知AB线段的正面投影和对V面的倾角p=30°, 补全其水平投影。
十三、 已知AB线段的正面投影和对v面的 倾角B=30°,补全其水平投影。
作图方法： 用直角三形法作图求解。见教材第49页图3-16。
17
a18
答案：
十、 已知C点在AB线段上，求C点的水 平投影(用两种方法)。
方法一：补出第三投影。
(4)EF 是
线
6
__
五、画出平面的第三投影，判断各平面对投影面的相对 位置，并标出各特殊位置平面对投影面倾角的真实大小。(1)三角形是 面
答案：见教材第43页表3-2。(4)EF 是侧平线线
7
一般位置平面的投影图 投影为小于三角形实形的类似形
答案：见教材第58页表3-4。(1)三角形是止平面
建筑制图基础形成性考核册》1-4作业答案
建筑制图基础形成性考核册》1-4作业答案作业1：一、根据立体图中各点的空间位置，画出它们的投影图。
作图过程为：从立体图中测量A、B、C、D四点的X、Y、Z 坐标，然后画出它们的三面投影图。
二、已知A、B、C三点的两面投影，求出第三面投影，并作出立体图。
作图过程为：从三面投影图中测量A、B、C 三点的X、Y、Z坐标，然后画出它们的立体图。
三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B点的三面投影，并完成A点的第三面投影。
作图过程为：从三面投影图中测量A、B两点的X、Y、Z坐标差（△X=25mm；△Z=10mm；△Y=18mm），然后画出它们的三面投影图。
四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
答案见教材第43页表3-2.五、画出平面的第三面投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。
答案见教材第58页表3-4.六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。
答案：无法完成，因为缺乏其他条件。
七、在三角形ABC内作一距V面15mm的正平线。
答案：作图过程为：在三面投影图中，从点A开始，画一条与V面平行的线段，长度为15mm，然后连接该线段与点B和点C，得到正平线。
八、完成五边形的正面投影（已知AB为侧平线）。
答案：作图方法为：在平面内作辅助线，将五边形分成三个三角形，然后分别画出它们的正面投影。
九、在AB线段上取一点C，使得AC︰CD=2︰3.作图过程为：在AB线段上取一点E，使AE=2x，然后连接CE，延长CE交AB的延长线于点D，使AD=3x，最后连接CD，得到点C。
十、已知C点在AB线段上，求C点的水平投影（用两种方法）。
第一种方法为：在三面投影图中，从点C向下画一条垂直于投影面的线段，与投影面交于点E，然后连接AE，得到水平投影。
第二种方法为：在立体图中，从点C向下垂直于水平面画一条线段，与水平面交于点F，然后连接AF，得到水平投影。
建筑制图基础形考作业一答案
《建筑制图基础》形考作业一答案
一、根据立体图中各点的空间位置，画出他们的投影图。
二、已知ABC三点的两面投影，求出第三面投影，并作出立体图。
三、已知点B在点A左方25 mm，下方10mm，前方18mm , 求出B点的三面投影，并完成A点的地三面投影。
四、画出直线的三面投影，判断各直线对投影面的相对位置，并标注各特殊位置直线对投影面的倾角的真实大小。
（1）AB是水平线
（2）CD是侧垂线
（3）EF是正平线（4）EF是侧平线
五、画出平面的第三面投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面的倾角的真实大小。
（1）三角形是正平面
（2）三角形是一般位置平面
（3）四边形是正垂面（4）平面图形是侧垂面
六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm.
七、在三角形ABC内作一距V面15mm,的正平线。
八、完成五边形的正面投影（已知AB为侧平线）
九、在AB线段上取一点C，使得AC：CB=2:3。
十、已知C点在AB线段上，求C点的水平投影（用两种方法）
十一、已知MN两点在ABC平面上，补求它们的底二面投影。
十二、已知AB 、CD 两直线相交于K点，求AB直线的正面投影。
十三、已知AB线段的正面投影和对V面的倾角为30°，补全其水平投影。
建筑制图基础作业含参考答案
建筑制图基础作业 1 参考答案、根据立体图中各点的空间位置，画出它们的投影图。
、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。
三、已知点B 在点A 左方25mm ，下方10mm ，前方18mm ，求出B 点的三面投影，并完成A 点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
(3) EF是疋平线线(见教材第43页表3・2)五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。
(1) 三角形是_______ 面__(2) 三角形是_______ 面__实用文档(1)三角形是—正半—面α=90oβ =O oγ=90心投影图上不反 映空间平面与投越 面夹角的真实大小 O 但可作最大斜度 线的方法求解(K β 、丫角的真实人小。
Z(2)三角形是一般位用平面实用文档(3)四边形是正眶P-900Xa(4)平面侧垂面六、在三角形ABC 内取一点D，使其距H 面12mm ，距V 面20mm 。
七、在三角形ABC 内作一距V 面15mm 的正平线。
八、完成五边形的正面投影（已知AB 为侧平线）。
十、已知C 点在AB 线段上，求C 点的水平投影（用两种方法）。
实用文档一、已知M、N 两点在ABC 平面上，补求它们的第二投影。
十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。
十三、已知 AB 线段的正面投影和对 V 面的 倾角 β=30°，补全其水平投影。
十四、求点 A 到直线 CD 的垂直距离。
五、求直线AB 与P 面的交点，并判别直线AB 的可见性。
六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。
建筑制图基础作业含参考答案
适用文档建筑制图根基作业1参照答案一、依据立体图中各点的空间地点，画出它们的投影图。
二、A、B、C三点的两面投影，试求出第三投影，并作出立体图。
.适用文档三、点B在点A左方25mm，下方10mm，前面18mm，求出B点的三面投影，并达成A点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对地点，并标出各特别地点直线对投影面倾角的真切大小。
.适用文档.适用文档五、画出平面的第三投影，判断各平面对投影面的相对地点，并标出各特出地点平面对投影面倾角的真切大小。
(1)三角形是面(2)三角形是面.适用文档.适用文档.适用文档六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。
七、在三角形ABC内作一距V面15mm的正平线。
.适用文档八、达成五边形的正面投影( AB为侧平线)。
.适用文档九、在AB线段上取一点C，使得AC∶CB=2∶3。
十、C点在AB线段上，求C点的水平投影(用两种方法)。
.适用文档.适用文档十一、M、N两点在ABC平面上，补求它们的第二投影。
十二、AB、CD两直线订交于K点，求AB直线的正面投影。
.适用文档十三、AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。
十四、求点A到直线CD的垂直距离。
.精选文档适用文档十五、求直线AB与P面的交点，并鉴别直线AB的可见性。
十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。
.21。
国开电大建筑制图基础实训(新疆兵团)形考作业一参考答案
错
【答案】：对
对
错
【答案】：错
题目19.3.总平面图是画在有等交线或坐标方格网的地形图上。（）
对
错
【答案】：对
题目20.4.建筑立面图是平行于建筑物各方向外表立面的正投影图。（）
对
错
【答案】：对
题目21.5.常用构件的代号“GL”表示基础梁。（）
对
错
【答案】：错
题目22.6.结构施工图中的构造柱的代号是“GJ”。（）
a. 4种
b. 2种
c. 1种
d. 3种
【答案】：2种
题目9.3．图样及说明中的汉字宜采用（）
a.长仿宋体
b.黑体
c.隶书
d.楷体
【答案】：长仿宋体
题目10.4.平、立剖面图常用的比例为（）
a. 1：100
b. 1：500
c. 1：20
d. 1：1000
【答案】：1：1000
题目11.5.建筑立面图中，房屋外墙轮廓线采用的线型是（）
题目14.8.关于丁字尺的用法，正确的是（）
a.用尺身的下边画水平线
b.用丁字尺的工作边画铅垂线
c.用尺身的上边画水平线
d.用丁字尺的工作边画任意斜线
【答案】：用尺身的上边画水平线
题目15.9.《房屋建筑制图统一标准》中规定A1图纸尺寸b×L是（）
a. 594mm×841mm
b. 210mm×297mm
a.细实线
b.中粗实线
c.粗实线
d.粗虚线
【答案】：粗实线
题目12.6.图样上的尺寸数字为物体的（）与所采用的比例无关。
a.实际大小
b.按比例扩大后的尺寸
c.按比例缩小后的尺寸
@建筑制图基础作业1参考答案
@建筑制图基础作业1参考答案
建筑制图基础作业1参考答案
一、根据立体图中各点的空间位置，画出它们的投影图。
二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。
三、已知点B在点A左方25mm，下方10mm，前方18mm，求出B点的三面投影，并完成A点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。
(1)三角形是_________面
(2)三角形是_________面
六、在三角形ABC内取一点D，使其距H面12mm，距
V面20mm。
七、在三角形ABC内作一距V面15mm的正平线。
2014《建筑制图基础形成性考核册》1-2作业答案
《建筑制图基础》作业1答案一、根据立体图中各点的空间位置，画出它们的投影图。
（作图过程：从立体图中1:1量出X、Y、Z坐标，画出A B、C、D四点的三投影图。
）（作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点的立体图。
）三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B点的三面投影。
并完成A点的第三投影。
作图过程：从三投影图中1:1量出B点与A点的X、Y、Z坐标差（△ X=25mm ；△ Z=10mm ；△ Y=18mm），画出A、B两点的三面投影图。
四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
答案：见教材第43页表3-2。
五、画出平面的第三投影，判断各平面对投影面的相对位置, 大小。
答案：见教材第58页表3-4。
< 1 >三箱形是丄十面⑵CD是侧唾线线C*i|・（出1oC cfa"厂,Aa *1 11•F-……’J R M --/并标出各特殊位置平面对投影面倾角的真实心〉三角瑾是•般位宜V：面答案:距V面20mm。
(4)甲面图形星侧垂面b fb七、在三角形ABC内作一距V面15mm的正平线。
答案：b f八、完成五边形的正面投影（已知AB为侧平线）答案：（作图方法：在平面内作辅助线法解题）I^一、已知M、N两点在ABC平面上，补求它们的第二投影。
十三、已知AB线段的正面投影和对V面的倾角直线的正面投影。
十四、求点 A 到直线CD 的垂直距离。
AB 的可见性。
卜六、求直线 MN 与ABC 平面的交点，并判别直线 MN 的可见性。
《建筑制图基础》作业 2—、求下列立体的第三面投影及表面上各已知点和直线的三面投影。
(1)求六棱柱表面 A 点、B 点的三投影。
卜五、求直线 AB 与P 面的交点，并判别直线$(2)二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。
⑴三、完成被切割的平面立体的三面投影。
