最全的LED引脚《七段共阳+共阴数码管引脚图》四位数码管引脚图

最全的LED引脚《七段共阳+共阴数码管引脚图》四位数码管引脚图

3l a《七段数码管引脚图》数码管使用条件:a 、段及小数点上加限流电阻c 、使用电流:静态:总电流80mA(每段IomA);动态:平均电流4-5mA 峰 值电流100mA 上面这个只是七段数码管引脚图,其中共阳极数码管引脚图和共阴极的是一样 的,4位数码管引脚图请在本站搜索我也提供了,有问题请到 电子论坛去交流.数码管使用注意事项说明:(1) 数码管表面不要用手触摸,不要用手去弄引角; (2) 焊接温度:2 6 0度;焊接时间:5 S (3) 表面有保护膜的产品,可以在使用前撕下来。

七段数码管引脚图 Bt) DPAECDEFGPP 10 9 7 5 4 2 I 6b 、使用电压:段:根据发光颜色决定;小数点:根据发光颜色决定 A1位七段数码管这类数码管可以分为共阳极与共阴极两种,共阳极就是把所有LED 的阳极连接到 共同接点COm 而每个LED 的阴极分别为a 、b 、c 、d 、e 、f 、g 及dp (小数点); 共阴极则是把所有LED 的阴极连接到共同接点Com 而每个LED 的阳极分别为a 、 b 、c 、d 、e 、f 、g 及dp (小数点),如下图所示。

图中的 8个LED 分别与上面 那个图中的A~DP 各段相对应,通过控制各个 LED 的亮灭来显示数字。

共阳7 6 4 21JW 氐加7 6 4 2 1½⅛et那么,实际的数码管的引脚是怎样排列的呢?对于单个数码管来说,从它的正面看进去,左下角那个脚为1脚,以逆时针方向依次为1~10脚,左上角 那个脚便是10脚了,上面两个图中的数字分别与这10个管脚一一对应。

注意,3脚和8脚是连通的,这两个都是公共脚。

1、 4位七段数码管还有一种比较常用的是四位数码管,内部的 4个数码管共用a~dp 这8 根数据线,为人们的使用提供了方便,因为里面有4个数码管,所以它有4个公 共端,加上a~dp ,共有12个引脚,下面便是一个共阴的四位数码管的内部结构 图(共阳的与之相反)。

4位七段数码管引脚图

4位七段数码管引脚图

四位七段数码管引脚图内部的四个数码管共用a~dp这8根数据线,为人们的使用提供了方便,因为里面有四个数码管,所以它有四个公共端,加上a~dp,共有12个引脚,下面便是一个共阴的四位数码管的内部结构图(共阳的与之相反)。

引脚排列依然是从左下角的那个脚(1脚)开始,以逆时针方向依次为1~12脚,下图中的数字与之一一对应。

4位SM410281K-12P 4阳红0.28寸长×宽×高-32.2×10×6mm 12-9-8-6公共脚A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM420361K-12P 4阴红0.36寸长×宽×高-30.1×14.1×7.3mm 12-9-8-6公共脚 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM410361K-12P 4阳红0.36寸长×宽×高-30.1×14.1×7.3mm 12-9-8-6公共脚 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM410401K-12P 4阳红0.4寸长×宽×高-40.5×16×7mm 12-9-8-6公共脚 A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM420561K-12P 4阴红0.56寸长×宽×高-50.4×19×8mm 12-9-8-6公共脚A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3SM410561K-12P 4阳红0.56寸长×宽×高-50.4×19×8mm 12-9-8-6公共脚A-11 B-7 C-4 D-2 E-1 F-10 G-5 DP-3。

2位一体及4位一体数码管封装引脚说明

2位一体及4位一体数码管封装引脚说明

2位一体数码管引脚图(可实现静态显示):
位选:右边的是13号脚,左边的是14号脚。

4位一体数码管引脚图(只可动态显示):
位选:
N1—12#
N2—9#
N3—8#
N4—6#
PCB尺寸要求:
闹钟(使用1602液晶屏)――――不大于 90mm x 70mm
闹钟(使用数码管)――――不大于 90mm x 70mm
温度显示(使用1602液晶屏)――――不大于 90mm x 70mm
温度显示(使用数码管)――――不大于 90mm x 70mm
2位一体数码管(SM41052)和4位一体数码管(SM410564W32U3A/AB)封装(都是共阳极):
2位――dip18,引脚间距2.54mm,两排引脚间距离 1.55cm,外围尺寸:2.5cm x 1.9cm
4位――dip12,引脚间距2.54mm,两排引脚间距离 1.55cm,外围尺寸:5.0cm x 1.9cm
89S51单片机――dip40,引脚间距2.54mm,两排引脚间距离 1.55cm
默认封装库中dip18与dip12的参数应该与上述实际参数是一致的,自行检验一下。

七段数码管引脚图

七段数码管引脚图

由于很多多都需要这个数码管引脚图,于是今天专门用qq截了图,请大家记好引角的顺序《七段数码管引脚图》数码管使用条件:a、段及小数点上加限流电阻b、使用电压:段:根据发光颜色决定;小数点:根据发光颜色决定c、使用电流:静态:总电流 80mA(每段 10mA);动态:平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图,其中共阳极数码管引脚图和共阴极的是一样的,4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明:(1)数码管表面不要用手触摸,不要用手去弄引角;(2)焊接温度:260度;焊接时间:5S(3)表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表图三、测试:同测试普通半导体二极管一样。

注意!万用表应放在R×10K档,因为R×1K档测不出数码管的正反向电阻值。

对于共阴极的数码管,红表笔接数码管的“-”,黑表笔分别接其他各脚。

测共阳极的数码管时,黑表笔接数码管的vDD,红表笔接其他各脚。

另一种测试法,用两节一号电池串联,对于共阴极的数码管,电池的负极接数码管的“-”,电池的正极分别接其他各脚。

对于共阳极的数码管,电池的正极接数码管的VDD,电池的负极分别接其他各脚,看各段是否点亮。

对于不明型号不知管脚排列的数码管,用第一种方法找到共用点,用第二种方法测试出各笔段a-g、Dp、H等。

uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x03;delay_ms(1500);}return;}void display4(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x04;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display5(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x05;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display6(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x06;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display7(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x07;delay_ms(1500);}return;}void display8(void){uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x08;bit_secl=bit_secl<<1;delay_ms(1500);}return;}void display0(void){uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x00;bit_secl=bit_secl<<1;delay_ms(1500);}return;}void main(void){for(; ;){display0();display1();display2();display3();display4();display5();display6();display7();display8();}}数码管引脚图,一般都是一样的。

七段数码管引脚图

七段数码管引脚图

由于很多多都需要这个数码管引脚图,于是今天专门用qq截了图,请大家记好引角的顺序《七段数码管引脚图》数码管使用条件:a、段及小数点上加限流电阻b、使用电压:段:根据发光颜色决定;小数点:根据发光颜色决定c、使用电流:静态:总电流 80mA(每段 10mA);动态:平均电流 4-5mA峰值电流 100mA上面这个只是七段数码管引脚图,其中共阳极数码管引脚图和共阴极的是一样的,4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明:(1)数码管表面不要用手触摸,不要用手去弄引角;(2)焊接温度:260度;焊接时间:5S(3)表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表图三、测试:同测试普通半导体二极管一样。

注意!万用表应放在R×10K档,因为R×1K档测不出数码管的正反向电阻值。

对于共阴极的数码管,红表笔接数码管的“-”,黑表笔分别接其他各脚。

测共阳极的数码管时,黑表笔接数码管的vDD,红表笔接其他各脚。

另一种测试法,用两节一号电池串联,对于共阴极的数码管,电池的负极接数码管的“-”,电池的正极分别接其他各脚。

对于共阳极的数码管,电池的正极接数码管的VDD,电池的负极分别接其他各脚,看各段是否点亮。

对于不明型号不知管脚排列的数码管,用第一种方法找到共用点,用第二种方法测试出各笔段a-g、Dp、H等。

uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x03;delay_ms(1500);}return;}void display4(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x04;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display5(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x05;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display6(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x06;bit_secl=bit_secl<<1; delay_ms(1500);}return;}void display7(void) {uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x07;delay_ms(1500);}return;}void display8(void){uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x08;bit_secl=bit_secl<<1;delay_ms(1500);}return;}void display0(void){uchar n;uchar bit_secl=0x01;for(n=0;n<8;n++) //显示数字{P0=bit_secl;P2=0x00;bit_secl=bit_secl<<1;delay_ms(1500);}return;}void main(void){for(; ;){display0();display1();display2();display3();display4();display5();display6();display7();display8();}}数码管引脚图,一般都是一样的。

四位数码管及引脚图

四位数码管及引脚图

4位数码管[浏览次数:约68764次]•四位数码管是一种半导体发光器件,其基本单元是发光二极管。

能显示4个数码管叫四位数码管。

数码管按段数分为七段数码管和八段数码管,八段数码管比七段数码管多一个发光二极管单元(多一个小数点显示);按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。

共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。

共阳数码管在应用时应将公共极COM接到+5V,当某一字段发光二极管的阴极为低电平时,相应字段就点亮。

当某一字段的阴极为高电平时,相应字段就不亮。

共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。

共阴数码管在应用时应将公共极COM接到地线GND上,当某一字段发光二极管的阳极为高电平时,相应字段就点亮。

当某一字段的阳极为低电平时,相应字段就不亮。

目录•4位数码管区分共阴阳极的方法4位数码管的驱动方式•1、静态驱动也称直流驱动。

静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动,或者使用如BCD码二-十进制译码器译码进行驱动。

静态驱动的优点是编程简单,显示亮度高,缺点是占用I/O端口多,如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动,要知道一个89S51单片机可用的I/O端口才32个呢:),实际应用时必须增加译码驱动器进行驱动,增加了硬件电路的复杂性。

2、数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一,动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的I/O线控制,当单片机输出字形码时,所有数码管都接收到相同的字形码,但究竟是那个数码管会显示出字形,取决于单片机对位选通COM端电路的控制,所以我们只要将需要显示的数码管的选通控制打开,该位就显示出字形,没有选通的数码管就不会亮。

74ls48引脚图

74ls48引脚图

74LS48引脚图引言在数字电子电路中,集成电路(IC)是一种非常重要的组成元件。

其中,74LS48是一种代表性的集成电路,常用于数字逻辑电路的显示应用。

本文将介绍74LS48的引脚图及其功能。

74LS48的引脚图74LS48是一种四位二进制至七段数码管译码器/驱动器。

它能够将输入的四位二进制信号转换为对应的七段显示信号,并通过输出引脚驱动连接的七段数码管进行显示。

以下是74LS48的引脚图:+---------------------+VCC ---| VCC |---- VCC GND ---| GND |---- GNDa ---|1 16|--- bb ---|2 74LS48 15|--- cc ---|3 14|--- dd ---|4 13|--- ee ---|5 12|--- ff ---|6 11|--- gg ---|7 10|--- D1D0 ---|8 9|--- D2+---------------------+引脚功能说明下面对74LS48引脚图中各个引脚的功能进行详细说明:•VCC(引脚1):电源正极连接端,供电时的正电压,通常为+5V。

•GND(引脚2):电源负极连接端,与VCC相对。

•a~g(引脚3~引脚9):七段数码管的各个显示段控制引脚。

通过给这些引脚的输入信号,可以控制对应的数码管段显示。

•D0(引脚8)和D1(引脚10):控制输入引脚,用于输入四位的二进制数。

•D2(引脚9):镜像输出引脚,将输入的四位二进制信号镜像输出。

引脚功能说明74LS48是一种BCD(二进制编码十进制)至七段译码器/驱动器。

它的作用是将输入的4位二进制数转换为对应的七段数码管的段信号,并通过输出引脚驱动连接的数码管进行显示。

在使用74LS48之前,需要将要显示的二进制数通过D0和D1引脚输入,并且设置a~g引脚对应的控制信号,以便正确显示数字。

其中,a~g引脚对应显示七段数码管的各个段,通过给这些引脚输入低电平信号,可以控制对应的段亮起。

LED数码管及引脚图资料

LED数码管及引脚图资料

LED数码管及引脚图资料
7段LED数码管是利用7个LED(发光二极管)外加一个小数点的LED组合而成的显示设备,可以显示0~9等1 0个数字和小数点,使用非常广泛,它的外观如下:
这类数码管可以分为共阳极与共阴极两种,共阳极就是把所有LED的阳极连接到共同接点com,而每个LED 的阴极分别为a、b、c、d、e、f、g及dp(小数点);共阴极则是把所有LED的阴极连接到共同接点com,而每个L ED的阳极分别为a、b、c、d、e、f、g及dp(小数点),如下图所示。

图中的8个LED分别与上面那个图中的A~D P各段相对应,通过控制各个LED的亮灭来显示数字。

那么,实际的数码管的引脚是怎样排列的呢?对于单个数码管来说,从它的正面看进去,左下角那个脚为1脚,以逆时针方向依次为1~10脚,左上角那个脚便是10脚了,上面两个图中的数字分别与这10个管脚一一对应。

注意,3脚和8脚是连通的,这两个都是公共脚。

还有一种比较常用的是四位数码管,内部的四个数码管共用a~dp这8根数据线,为人们的使用提供了方便,因为里面有四个数码管,所以它有四个公共端,加上a~dp,共有12个引脚,下面便是一个共阴的四位数码管的内部结构图(共阳的与之相反)。

引脚排列依然是从左下角的那个脚(1脚)开始,以逆时针方向依次为1~12脚,下图中的数字与之一一对应。

(点击放大)。

常见的一/二/四位数码管引脚图详解

常见的一/二/四位数码管引脚图详解

常见的一/二/四位数码管引脚图详解
数码管是一种可以显示数字和其他信息的电子设备,是显示屏其中一类,通过对其不同的管脚输入相对的电流,会使其发亮,从而显示出数字,然后显示出时间、日期、温度等所有可用数字表示的参数。

通常用在空调、热水器、冰箱等电器中。

那么数码管引脚图是怎样的呢?下面我们就来说说常见的一位、两位和四位的数码管引脚图。

一位数码管引脚图
数码管有两种接法,共阴或共阳,不管哪种,3.8都要短接,如果共阴就再接地,共阳就再接高。

两位数码管引脚图
四位数码管引脚图
其中,1、2、3、4分别是自左至右的4位数码管位置;a、b、c、d、r、f、g、h 分别对应数码管的8段,接单片机I/O口由高位至低位。

七段数码管引脚图及芯片引脚说明

七段数码管引脚图及芯片引脚说明

七段数码管引脚《七段数码管引脚图》数码管使用条件:a、段及小数点上加限流电阻b、使用电压:段:根据发光颜色决定;小数点:根据发光颜色决定c、使用电流:静态:总电流 80mA(每段 10mA);动态:平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图,其中共阳极数码管引脚图和共阴极的是一样的,4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明:(1)数码管表面不要用手触摸,不要用手去弄引角;(2)焊接温度:260度;焊接时间:5S(3)表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表51系列管脚说明VCC:供电电压。

GND:接地。

P0口:P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时,被定义为高阻输入。

P0能够用于外部程序数据存储器,它可以被定义为数据/地址的第八位。

在FIASH编程时,P0 口作为原码输入口,当FIASH进行校验时,P0输出原码,此时P0外部必须被拉高。

P1口:P1口是一个内部提供上拉电阻的8位双向I/O口,P1口缓冲器能接收输出4TTL门电流。

P1口管脚写入1后,被内部上拉为高,可用作输入,P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。

在FLASH 编程和校验时,P1口作为第八位地址接收。

P2口:P2口为一个内部上拉电阻的8位双向I/O口,P2口缓冲器可接收,输出4个TTL门电流,当P2口被写“1”时,其管脚被内部上拉电阻拉高,且作为输入。

并因此作为输入时,P2口的管脚被外部拉低,将输出电流。

这是由于内部上拉的缘故。

P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时,P2口输出地址的高八位。

在给出地址“1”时,它利用内部上拉优势,当对外部八位地址数据存储器进行读写时,P2口输出其特殊功能寄存器的内容。

P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

四位数码管及引脚图

四位数码管及引脚图

4位数码管∙四位数码管是一种半导体发光器件,其基本单元是发光二极管。

能显示4个数码管叫四位数码管。

数码管按段数分为七段数码管和八段数码管,八段数码管比七段数码管多一个发光二极管单元(多一个小数点显示);按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。

共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。

共阳数码管在应用时应将公共极COM接到+5V,当某一字段发光二极管的阴极为低电平时,相应字段就点亮。

当某一字段的阴极为高电平时,相应字段就不亮。

共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。

共阴数码管在应用时应将公共极COM接到地线GND上,当某一字段发光二极管的阳极为高电平时,相应字段就点亮。

当某一字段的阳极为低电平时,相应字段就不亮。

目录∙4位数码管的驱动方式∙4位数码管的引脚图∙4位数码管的参数∙4位数码管区分共阴阳极的方法4位数码管的驱动方式∙1、静态驱动也称直流驱动。

静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动,或者使用如BCD码二-十进制译码器译码进行驱动。

静态驱动的优点是编程简单,显示亮度高,缺点是占用I/O端口多,如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动,要知道一个89S51单片机可用的I/O端口才32个呢:),实际应用时必须增加译码驱动器进行驱动,增加了硬件电路的复杂性。

2、数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一,动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的I/O线控制,当单片机输出字形码时,所有数码管都接收到相同的字形码,但究竟是那个数码管会显示出字形,取决于单片机对位选通COM端电路的控制,所以我们只要将需要显示的数码管的选通控制打开,该位就显示出字形,没有选通的数码管就不会亮。

三位共阴极数码管11脚的引脚图

三位共阴极数码管11脚的引脚图

三位共阴极数码管11脚的引脚图
维修一上海耀华XK3190‐A6仪表电子秤秤头,内部使用三位11脚共阴极数码管。

此种类型(11脚共阴极数码管)介绍的很少,百度搜索的基本是双6脚(12脚)的。

现将该11脚共阴极数码管的引脚排列图整理出来以供参考。

11脚共阴极数码管从正面看(反面为引脚),从左至右数起1到11脚。

引脚 编号 功能
1 1 公共阴极1
2 c 三位数码管公共c段
3 2 公共阴极2
4 b 三位数码管公共b段
5 d 三位数码管公共d段
6 dp 三位数码管公共小数点
7 e 三位数码管公共e段
8 f 三位数码管公共f段
9 g 三位数码管公共g段
10 3 公共阴极3
11 a 三位数码管公共a段
三位数码管型号为JX8031AH。

分辨数码管引脚共阴和共阳极

分辨数码管引脚共阴和共阳极

分辨数码管引脚共阴和共阳极(图)LED数码有共阳和共阴两种,把这些LED发光二极管的正极接到一块(一般是拼成一个8字加一个小数点)而作为一个引脚,就叫共阳的,相反的,就叫共阴的,那么应用时这个脚就分别的接VCC和GND。

再把多个这样的8字装在一起就成了多位的数码管了。

图1 多位数码管LED数码有共阳和共阴两种,把些LED发光二极管的正极接到一块(一般拼成一个8字加一个小数点)而作为一个引脚,就叫共阳的,相反的,就叫共阴的,那么应用时这个脚就分别的接VCC和GND。

再把多个这样的8字装在一起就成了多位的数码管了。

找公共共阴和公共共阳首先,我们找个电源(3到5伏)和1个1K(几百的也欧的也行)的电阻,VCC串接个电阻后和GND接在任意2个脚上,组合有很多,但总有一个LED会发光的找到一个就够了,,然后用GND不动,VCC(串电阻)逐个碰剩下的脚,如果有多个LED (一般是8个),那它就是共阴的了。

图2 共阴极二极管相反用VCC不动,GND逐个碰剩下的脚,如果有多个LED(一般是8个),那它就是共阳的了。

图3 共阳极二极管一、LED数码管的结构LED数码管也称半导体数码管,是目前数字电路中最常用的显示器件。

它是以发光二极管作笔段并按共阴极方式或共阳极方式连接后封装而成的。

图5-41所示是两种LED数码管的外形与内部结构,+、-分别表示公共阳极和公共阴极,a~g是7个笔段电极,DP 为小数点。

LED数码管型号较多,规格尺寸也各异,显示颜色有红、绿、橙等。

表5-7列出了几种国产LED数码管的型号、主要参数和国外对应产品型号,可供选用时参考。

二、LED数码管的检测方法1. 用二极管档检测将数字万用表置于二极管档时,其开路电压为+2.8V。

用此档测量LED数码管各引脚之间是否导通,可以识别该数码管是共阴极型还是共阳极型,并可判别各引脚所对应的笔段有无损坏。

(1)检测已知引脚排列的LED数码管检测接线如图5-42所示。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

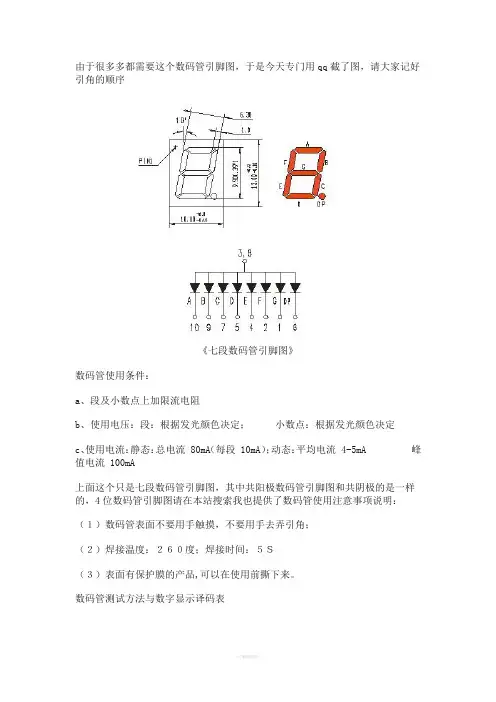

七段数码管引脚图
《七段数码管引脚图》
数码管使用条件:
a、段及小数点上加限流电阻
b、使用电压:段:根据发光颜色决定;小数点:根据发光颜色决定
c、使用电流:静态:总电流 80mA(每段 10mA);动态:平均电流 4-5mA 峰值电流 100mA
上面这个只是七段数码管引脚图,其中共阳极数码管引脚图和共阴极的是一样的,4位数码管引脚图请在本站搜索我也提供了,有问题请到电子论坛去交流.
数码管使用注意事项说明:
(1)数码管表面不要用手触摸,不要用手去弄引角;
(2)焊接温度:260度;焊接时间:5S
(3)表面有保护膜的产品,可以在使用前撕下来。

这类数码管可以分为共阳极与共阴极两种,共阳极就是把所有LED的阳极连接到共同接点com,而每个LED的阴极分别为a、b、c、d、e、f、g及dp(小数点);共阴极则是把所有LED的阴极连接到共同接点com,而每个LED的阳极分别为a、b、c、d、e、f、g及dp(小数点),如下图所示。

图中的8个LED分别与上面那个图中的A~DP各段相对应,通过控制各个LED的亮灭来显示数字。

那么,实际的数码管的引脚是怎样排列的呢?对于单个数码管来说,从它的正面看进去,左下角那个脚为1脚,以逆时针方向依次为1~10脚,左上角那个脚便是10脚了,上面两个图中的数字分别与这10个管脚一一对应。

注意,3脚和8脚是连通的,这两个都是公共脚。

还有一种比较常用的是四位数码管,内部的4个数码管共用
a~dp这8根数据线,为人们的使用提供了方便,因为里面有4个数码管,所以它有4个公共端,加上a~dp,共有12个引脚,下面便是一个共阴的四位数码管
的内部结构图(共阳的与之相反)。

引脚排列依然是从左下角的那个脚(1脚)开始,以逆时针方向依次为1~12脚,下图中的数字与之一一对应。

(点击图片放大)。
