高频电刀参数

设备名称：高频电刀设备要求与用途：智能化、多功能，具备稳定的安全性。

最大功率：0-300W可调。满足普外科，骨科，消化科内窥镜、整形外科、皮肤科、口腔科、等技术要求及主要参数：

1 .最大功率：0 —300W 可调

2•工作频率：

3. 开机系统自动检测功能

4. 输出功率可显示最大功率水平，以W为单位，精确到1W可调。

5. 有三种操作方式可供选择：双脚踏开关、手笔控制开关、单脚踏开关

6. 前面板轻触式按键防水设计，易于清洁消毒，功率调节快捷精确

7. 设备在运行中出现故障能能立刻停止功率输出并显示相应错误代码，及时提醒使用者

8. 设备输出时的音量大小可调

9. 负极板实时检测报警功能

10 .电压电流超差报警

11.双极具有2种模式：自动双极和标准双极

12 . VIO自动功率补偿技术

13 .具有9组智能记忆存储输出功能

各模式下最大输出功率：

纯切：0-300W

混切1：0-250W

混切2：0-200W

精细电切：0-150W 内窥电切：0-150W

水下电切：0-300W 点凝：0-50W

面凝：0-100W

喷凝：0-200W

妇科电灼：0-120W 腔镜电凝：0-120W 双极电凝：0-100W 精细双极：0-25W 标准双极：0-50W 腔镜双极：0-100W

高频电刀的技术参数

¶重量：14.5kg

¶高度：13.5cm

¶宽度：34.0cm

¶长度：55.5cm

¶手术模式储存：具备

¶末次操作记忆：自动

¶双路同时凝血：具备

¶回路负极监测：具备

¶接触质量区域：10-150欧¶回路安全锁定：具备

¶设备热能分散：无风扇

¶安全自检代码：21种

¶射频输出等级：浮地CF ¶间歇占空比：15/30秒

高频电刀技术参数

1.原装进口高频电刀，注册证为国食药监械（进）字

2. 单极切割具有≥3种输出模式:

切割功率：纯切：0－300W；波峰电压≥1000V；

混切：0－200W；波峰电压≥1200V；

3.单极凝血具有≥2种输出模式:

凝血功率：标凝：0－120W；波峰电压≥3000V；

喷凝：0－80W；波峰电压≥4400V；

4. 双极凝血具有≥2种输出模式:

微双极功率：0-70W；波峰电压≥150V

宏双极功率：0-70W；波峰电压≥500V

*5.配有同品牌低温等离子光波消融刀笔.

*6. 设备需具备较高频率，避免神经肌肉的震颤，其中凝血频率检测后≥480kHz，误差不大于5%

*7.可连接两支单极手控刀笔同时进行电切或同时进行电凝功能，极大缩短手术时间，一台刀到即可完成多切口手术

8.设备需采用LED功率显示方式，避免液晶屏的蓝屏及触摸死机现象发生

*9.回路电极板具有双重监测功能：负极板接触电阻超过10~150欧姆或超过初始阻抗30%，系统即进行声光报警，同时停止输出。

10.配有71种故障自检代码，分别以配件代码和数字代码形式显示故障信息，方便

医护人员及维修人员快速排查。

11. 设备采用（无风扇式）电子散热系统，避免了长期风扇散热导致的飞絮增加及层流

污染，确保无菌操作

*12. 设备单极脚控开关及双极脚控开关需是分开单独配备，以免误猜踏造成的意外及转换的繁琐

13.内置式数字输出端口，支持数字化手术室解决方案，可升级成为氩气刀

14.电压调整功率有效输出率PER可达99%

15．高频泄漏电流小，可完全避免手术意外及烧烫伤

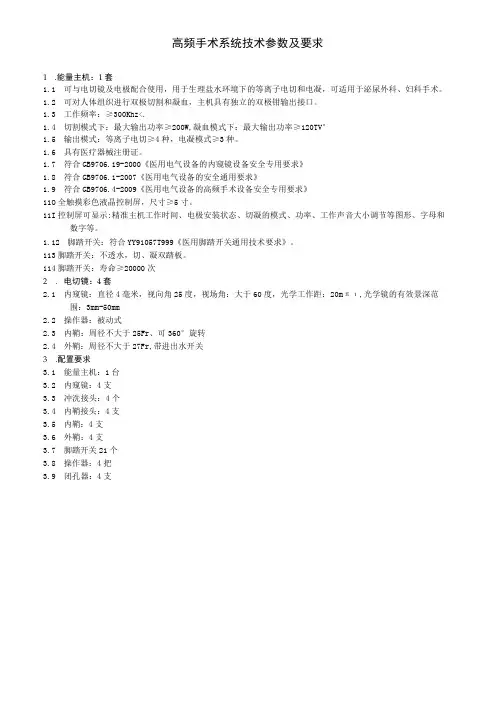

高频手术系统技术参数及要求

1.能量主机：1套

1.1可与电切镜及电极配合使用，用于生理盐水环境下的等离子电切和电凝，可适用于泌尿外科、妇科手术。

1.2可对人体组织进行双极切割和凝血，主机具有独立的双极钳输出接口。

1.3工作频率：≥300Khz<.

1.4切割模式下：最大输出功率≥200W,凝血模式下：最大输出功率≥120TV°

1.5输出模式：等离子电切≥4种，电凝模式≥3种。

1.6具有医疗器械注册证。

1.7符合GB9706.19-2000《医用电气设备的内窥镜设备安全专用要求》

1.8符合GB9706.1-2007《医用电气设备的安全通用要求》

1.9符合GB9706.4-2009《医用电气设备的高频手术设备安全专用要求》

11O全触摸彩色液晶控制屏，尺寸≥5寸。

11I控制屏可显示:精准主机工作时间、电极安装状态、切凝的模式、功率、工作声音大小调节等图形、字母和数字等。

1.12脚踏开关：符合YY91057T999《医用脚踏开关通用技术要求》。

113脚踏开关：不透水，切、凝双踏板。

114脚踏开关：寿命≥20000次

2. 电切镜：4套

2.1内窥镜：直径4毫米，视向角25度，视场角：大于60度，光学工作距：20mπι,光学镜的有效景深范

围：3mm-50mm

2.2操作器：被动式

2.3内鞘：周径不大于25Fr、可360°旋转

2.4外鞘：周径不大于27Fr,带进出水开关

3.配置要求

3.1能量主机：1台

3.2内窥镜：4支

3.3冲洗接头：4个

3.4内鞘接头：4支

3.5内鞘：4支

3.6外鞘：4支

3.7脚踏开关21个

高频电刀技术参数及要求

1、不少于九种输出模式

2、需具有专用的电外科治疗模块，可满足各科手术要求。

电切：纯切、混切功能，最大输出功工350W

单极电凝：柔和凝、强力凝、喷射凝，最大输出功率三120W

双极电凝：最大输出功率三70W

3、不小于7寸屏幕显示

4、需具有断电保护电路，能记忆前一次使用的输出设定值。

5、需具有手控、脚控两种控制方式。

6、高频电刀电磁兼容，I组B类全浮地形式输出，CF型设备。

7、单、双中性极板检测功能，极板故障时，发出报警并停止输出。

8、需具有双反馈回路总的功率控制

9、需具有音量调节功能。

科室负责人签字：

主管处室负责人签字:

日期：

妇科高频电刀(LEEP刀)参数要求

妇科高频电刀（LEEP刀）参数要求

一：用途：可用于妇科宫颈疾病的环切，锥切，及组织活检等。可达到精细的手术效果，不会产生组织拉扯和炭化现象。产生烟雾少、出血少，术后切口愈合快。二：技术要求与参数：

★1、整机要求：原装进口，电刀和吸烟器合二为一、或主机与吸烟器一体化设计。

2、电切：

1）最大功率≤99W，满足宫颈精细切割需求

2）电切模式：≥4种（纯切、3种混切）

3、电凝：

1）最大功率≤75W；

2）有电凝、喷凝模式

★4、主机操作方式：具有手控输出、脚控输出两种模式。

5、安全性能要求：

1）负极板监测功能：自动检测并显示负极板类型

2）负极板与人体接触阻抗可监测，超范围自动报警并停止功率输出

3）具有误操作故障提示模式

6、吸烟器要求：

1）吸烟器流量二档可调：标准>70升/分钟，高速>100升/分钟

2）吸烟效率：直径<0.1µm的球形颗粒去除率达到99.999%

7、配置要求：以下配件均需原装进口

1）整机（主机+吸烟器一体化） 1台

2）脚踏开关 1个

3）电刀手柄 2支

4）吸烟管路 1套

5）负极板 5片

6）专用LEEP刀手术电极 10支（根据临床需要自选）

★8、治疗电极要求：妇科专用钨丝电极（钨针）为标准配置.妇科电极均为进口原装（可高温高压消毒灭菌，重复使用）,并且开放，可通用。

高频电刀技术参数

一、商务要求：

*1.整机需要原装进口设备；

2、设备具有美国fda认证或欧盟ce认证；*

3、设备须为近两年的最新产品；

4.标有*的是必须满足的重要技术参数。如果有任何不符合，这是一个浪费出价。

二、技术要求：

*1.整机全数字化、模块化设计，有大量硬件模块和升级软件可供选择*2。大屏幕液

晶显示屏，触摸式中文操作界面，方便医护人员操作。

3、具有集中显示，人机交互对话方式，功率和效果参数可以直接通过上下键设置。4．能够满足各个外科的手术需要，和所有内窥镜品牌通用。*5、该设备有多种智能调节

技术：电压调节、电弧调节、输出调节。

*6.可同时更换2个以上模块化插座；它可以升级硬件和软件，并连接APC2（氩刀）、ies2（吸烟系统）和vem2（扩展模块）。7.整机采用微电脑和传感器技术，具有自动切割控制功能，可根据机构需要及时输出功率。切割效果不受电极大小、切割速度和组织类型

的影响。8.具有功率峰值补偿功能（PPS），为初始切割和切割过程提供智能补偿支持。9.适用于临床科室的智能模式有：自动切割模式、无血切割模式、高能电切割模式、软电凝

模式、强电凝模式、快速电凝模式、喷射电凝模式、双极切割模式、双极软电凝模式、，

双极软电凝带自动停止模式等。

*10、具有升级功能：能够进行内镜电切（endo-cutiq）、双路输出模式(twincoag)

还有氩刀。

11、机器能够升级使用百克剪功能，满足腔镜下边凝边切使用。

12.通过nessyω，中性电极安全系统提供实时负极使用信息，用于动态监测。它可以监测高频和低频泄漏电流。

康威CV系列电刀故障维修2例

晋虎

【期刊名称】《医疗卫生装备》

【年(卷),期】2013(34)5

【摘要】0引言我院购置了康威CV-2000和CV-2000I型电刀,由于常年使用,致使机器故障增多,最近有2台电刀都发生了故障。现将故障维修汇总如下,供同行参考。1故障一1.1故障现象康威CV-2000I电刀开机后开关内部打火,开机后有烧焦味道,同时听到有啸叫声。1.2故障分析与检查（1）按下开关电源开关打火,

【总页数】1页(P135)

【作者】晋虎

【作者单位】第四军医大学西京医院设备器材科,西安710032

【正文语种】中文

【中图分类】R318.6;TH777

【相关文献】

1.威力Force2高频电刀接触质量检测系统的工作原理及故障维修

2.S900型系列微电脑多功能高频电刀的电路原理分析及故障维修

3.威力Force FX-8C电刀电源原理分析与故障维修案例

4.ERBE电刀的常见故障维修

5.威力Force2高频电刀接触质量检测系统的故障维修

因版权原因，仅展示原文概要，查看原文内容请购买

一、高频电刀性能及技术参数要求

一、配置要求：

1、高频电刀主机 1 台

2、单极脚踏开关 1只

3、双极脚踏开关 1只

4、病人回路负极板导线 1根

5、台车 1辆

二、技术参数：

★1、主机原装原厂进口（须提供进口注册证和进口报关单）。

2、全部微电脑控制，面板触摸式设计，具有数字显示及声光指示。

3、选配：主机可以根据采购单位后续需求，连接升级为氩气刀、排烟系统。

4、具备双重指标监测病人回路负极板接触质量：a、系统监测阻抗安全值下限5-10欧姆，上限130-140欧姆；b、超出负极板初始粘贴时阻抗值的40%变化。负极板阻抗超过其中一项，主机会报警并自动停止输出，保证电刀安全使用。

5、输出功率可调。

6、能与市场上主要品腔镜配合，能配合膀胱电切镜实施前列腺汽化电切术。

7、主机后面板有RS—232接口、扩充口，、射频启动口、排烟系统接口等。

8、主机前面板有两个或两个以上的腔镜单极转换接口，以方便医生在腔镜手术可以同时连接两把腔镜单极器械，后面板对应有两个或两个以上的单极脚控开关接口，一个或一个以上双极脚控开关接口。

9、具有超声外科接口CEM，可连接超声外科吸引系统，为超声外科吸引系统提供电切和电凝来源。

10、具备≥3种单极切割模式：纯切割1-300W；混合切割1-200W；低电压切割1-300W 12、具备≥3种单极电凝模式：干燥凝血1-120W；电灼凝血1-120W；喷射式凝血输出最大功率≥120W

13、具备≥3种双极模式:精细双极 1-70W；标准双极 1-70W；宏双极输出最大功率≥70W

三、技术资料

高频电刀技术参数

1、输出功率：300W

2、六种输出模式：①纯切②混切1 ③混切2 ④强凝⑤柔凝⑥双极电凝

3、全部微电脑控制、三路输出功率数字式显示输出时伴有不同的声光指示

4、纯切：最大输出功率可达到300W，对任何组织、结构、轻松实施手术；

5、混切：适用于任何组织，在切割的同时提供很好的凝血效果；

6、强凝：也为干燥凝血，适合于普通开放性手术用，具有强大的凝血效果；

7、柔凝：用于腔镜外科和其他精细组织的快速接触式凝血；

8、标准双极凝：当组织达到凝固的效果时输出的功率便开始缓慢下降，达

到很好的凝血效果；

9、具备高性能的病人回路电极板接触质量检测系统（REM），报警提示。★10、功率自动补偿系统（PPS），可做水下切割，包括富脂区的组织切割；

★11、全悬浮输出防止低频电流对人体造成的伤害，独有的内镜输出端口，防止机器错误连接而导致机器发生故障。

★12、具有刀笔遥控调节输出功能，配有遥控输出功率刀笔。（提供专利证书）

13、可以配合腹腔镜、宫腔镜等使用，适用于各科类手术。

14、获得ISO13485，9001等质量管理体系认证。

◆技术参数：

1、环境温度范围：5℃～40℃；

2、相对湿度范围：≤80；

3、大气压力范围：86.0～106.0kPa；

4、电源：220V±22V， 50Hz ±1Hz。

5、工作频率：416KHz

6、额定输出功率：a）纯切： 1W～300W（负载800Ω）；

b）混切1： 1W～200W（负载800Ω）；

d）混切2： 1W～100W（负载800Ω）；

e）强凝： 1W～80W（负载800Ω）；

高频电刀产品技术参数

高频电刀产品技术参数（国产）

1.电源：220V±22V；50Hz±1Hz；最大电流≤4A。

2.I类CF型防除颤普通设备

3.工作制：间歇加载连续运行10s/30s

4.使用条件：环境温度5℃-40℃，湿度≤80%

5.输出功率：单极纯切 0～300W（500Ω非电抗性负载）

单极混切1 0～250W（500Ω非电抗性负载）

单极混切2 0～200W（500Ω非电抗性负载）

单极混切3 0～120W（500Ω非电抗性负载）

单极凝 0～120W（500Ω非电抗性负载）

双极凝 0～50W（100Ω非电抗性负载）

6.主载频率：0.512MHz

7.高频漏电流≤150mA。

8.全数字控制：功率输出为闭环调幅型电刀。

9.功能齐全：单、双极兼备，适用范围广，从小儿手术、精细手术、以至大型手术，其柔和的输出特性更适于美容、配合腹腔镜、宫腔镜、关节镜、电子胃镜等手术。

10.电磁兼容：符合相关标准。

11.电切：四种切割模式供选择，其热损伤小、炭化少，热别适用于整形美容科、耳鼻喉科以及烧伤切痂等精细手术。

12.电凝：采用4us凝血窄工作脉冲、凝血迅速有效。

13.控制方式：单极由双脚踏防水开关控制输出，采用机械互锁方式，
