防排烟系统简介
第3章 防、排烟系统
防烟设备和排烟设备的作用及主要包括内容
1、烟气在建筑物内的流动线路 着火房间 走廊 竖向梯、井等向上伸展
2、防烟设备和排烟设备的作用
• 防烟设备是防止烟气侵入疏散通道 • 排烟设备是消除烟气大量积累并防止烟气扩散到疏散通道
3、高层建筑的防排烟设施 • 防烟设施：分机械加压送风的防烟设施和可开启外窗的自然排烟 设施。 • 排烟设施：分为机械排烟设施和可开启外窗的自然排烟设施。 4、防、排烟设备主要包括： 正压送风机、正压送风阀、排烟风机、排烟阀、排烟防火阀 防火卷帘门、防火门、挡烟垂壁
防火分区：用防火墙楼板防火门或防火卷帘分隔的区域，将 火灾限制在一定区域内。 防烟分区：在设置排烟措施的过道、房间中用隔墙或者其他 措施分割的区域。 • 设置自然防、排烟设施，利用烟气的热浮力特性采用自然 排烟和防烟。 • 设置机械送风、机械排烟系统，对保护区域的实行正压送 风防烟和机械排烟。 自然排烟的优点： 构造简单不需要专门的排烟设备及动力设施，运行维护费用 低，排烟口可以兼作平时通风换气用。 缺点： 排烟效果不稳定，对建筑设计有一定的制约，存在火灾通过 排烟口向上层蔓延的危险性。
烟气从中和界以上排 出室外，空气从中和 界以下进入室内，形 成对流。
（a）烟从水平方向 喷出后再浮升力作 用下向上弯曲。 (b) 当上下窗间有大 于90厘米的窗间墙 时,喷出的烟火贴附 在墙面上。
2、 烟气在走廊内的流动
从房间流向走廊的烟气，开始即贴附在天棚下流动，由 于受到冷却和跟周围空气的混合，烟气层则逐渐加厚，靠近 天棚和墙面的烟气易冷却，先沿墙面下降。随着流动路线的 增长和周围空气混合作用的加剧，烟气由于温度逐渐下降而 失去浮力，最后只在走廊中心剩下一个回形空间。
防烟排烟系统的分类、组成及工作原理
防排烟系统
2.机械加压送风防烟系统的工作原理 1)机械加压送风防烟系统由三方面构成
对加压空间的送风 加压空间的漏风 非加压部分的排泄
2.机械加压送风防烟系统的工作原理
2）为保证疏散通道不受烟气侵害使人 员安全疏散，发生火灾时，从安全角度 出发，建筑内可分为四个安全区：
第一类安全区为防烟楼梯间、避难层；
第二类安全区为防烟楼梯间前室、消防 电 梯间、前室或合用前室；
2)总建筑面积大于200 m2经常有人停留或 可燃物较多或一个房间建筑面积大于50 m2经 常有人停留或可燃物较多的地下、半地下建 筑或地下室、半地下室
3)长度超过20m的疏散走道；多层建筑 中的公寓、通廊式居住建筑长度大于40m 的地上疏散走道。
4)多层建筑设置在一、二、三层且房间建筑面积 大于200 m2；或设置在四层及四层以上或地下、半地 下的歌舞娱乐放映游艺场所；高层建筑内设置在首 层或二、三层以及设置在地下一层的歌舞娱乐放映 游艺场所。
二、机械加压送风防烟系统
1、机械加压送风防烟系统的作用 2、机械加压送风防烟系统的工作原理 3、机械加压送风防烟系统的适用范围 4、机械加压送风防烟系统的组成与设置
1.机械加压送风防烟系统的作用
1)为安全疏散创造有利条件。
2）为消防扑救创造有利条件。
3）可控制火势蔓延扩大，减少 烟害造成的财产损失。
第三类安全区为走道； 第四类安全区为房间。
2.机械加压送风防烟系统的工作原理 3）现代建筑的房间起火引起火灾时：
一般的疏散通路为：房间→ 走廊→ 楼梯间前室→ 楼梯间→室外。
而起火房间中所产生的烟气的主要扩 散流动路线是：房间→ 走廊→楼梯间前 室→ 楼梯间→上部各楼层 →室外。
防止烟气侵入作为疏散通道的走廊、楼 梯间及其前室，以确保有一个安全可靠、 畅通无阻的疏散通道和安全疏散所需的时 间，这是建筑物进行防排烟工程设计的根 本任务。

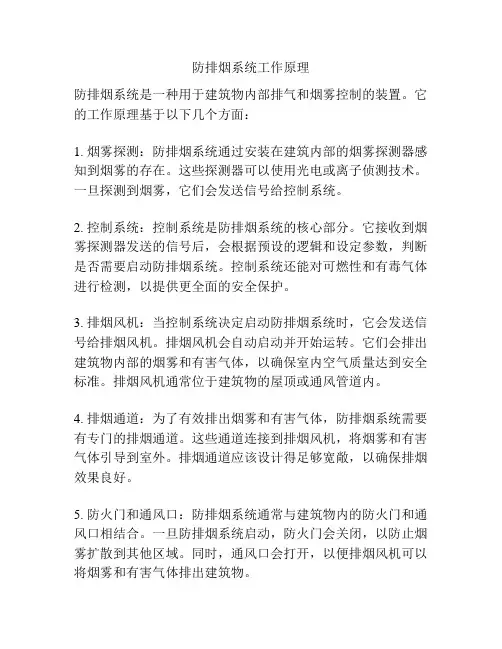

防排烟系统工作原理
防排烟系统工作原理
防排烟系统是一种用于建筑物内部排气和烟雾控制的装置。
它的工作原理基于以下几个方面：
1. 烟雾探测：防排烟系统通过安装在建筑内部的烟雾探测器感知到烟雾的存在。
这些探测器可以使用光电或离子侦测技术。
一旦探测到烟雾，它们会发送信号给控制系统。
2. 控制系统：控制系统是防排烟系统的核心部分。
它接收到烟雾探测器发送的信号后，会根据预设的逻辑和设定参数，判断是否需要启动防排烟系统。
控制系统还能对可燃性和有毒气体进行检测，以提供更全面的安全保护。
3. 排烟风机：当控制系统决定启动防排烟系统时，它会发送信号给排烟风机。
排烟风机会自动启动并开始运转。
它们会排出建筑物内部的烟雾和有害气体，以确保室内空气质量达到安全标准。
排烟风机通常位于建筑物的屋顶或通风管道内。
4. 排烟通道：为了有效排出烟雾和有害气体，防排烟系统需要有专门的排烟通道。
这些通道连接到排烟风机，将烟雾和有害气体引导到室外。
排烟通道应该设计得足够宽敞，以确保排烟效果良好。
5. 防火门和通风口：防排烟系统通常与建筑物内的防火门和通风口相结合。
一旦防排烟系统启动，防火门会关闭，以防止烟雾扩散到其他区域。
同时，通风口会打开，以便排烟风机可以将烟雾和有害气体排出建筑物。
通过以上这些部分的协同工作，防排烟系统能够及时探测和排除建筑物内部的烟雾和有害气体，保证室内空气质量和人员安全。
防排烟系统深度图文详解,绝对干货!
防排烟系统深度图文详解，绝对干货！首先，有必要明确的是：防排烟系统并不是单一系统，而是防烟系统和排烟系统两个系统的总称。
防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。
排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。
下面就分别对这两个系统进行图文解析：一、防烟系统设置部位：1.防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；2. 避难层（建筑内的安全区域，超过100米的公共建筑才有）。
作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。
方式：1.自然通风2.机械加压送风1）自然通风方式前室示例楼梯间示例示例机械加压送风的立面图和平面图示例加压送风机及风管示例送风风机房电气控制柜示例楼梯间加压送风口和竖井示例前室送风口和竖井示例二、排烟系统设置部位：1.较长的疏散走道；2.有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；3.中庭。
由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。
方式：1.自然通风2.机械排烟1)自然通风方式注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。
虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。
走道示例中庭示例2)机械排烟方式设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。
原理示例水平机械排烟系统原理示例分区示例排烟口和手动开启装置示例排烟口手动开启装置示例中庭机械排烟示例排烟风机及风管示例排烟风机房电气控制柜示例排烟防火阀示例设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：机械排烟的补风系统原理：排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。
车库排风和排烟兼用系统防火防烟分区与分隔：防火分区具有较高耐火极限墙和楼板等构件作为一个区域的边界构件划分出的，能在一定时间内阻止火势向同一建筑的其他区域蔓延的防火单元。
消防防排烟与通风系统
根据需求分析结果，制定系统设计方案， 包括设备的选择、管道的布局、控制方式 等。
施工图设计
施工与验收
根据方案设计，绘制详细的施工图纸，包 括平面图、系统图、大样图等。
按照施工图纸进行施工，确保施工质量符 合设计要求。完工后进行系统调试和验收 ，确保系统正常运行。
设计要点
合理布局
根据建筑物的结构和布局，合理 安排排烟口、送风口、回风口的 位置，确保气流组织合理、有效
通风系统
广泛应用于各种类型的建筑和设施，如住宅、办公室、工厂 等，旨在提供舒适的室内环境和保证空气质量。
优缺点的比较
消防防排烟系统
优点在于能够及时排除火灾产生的烟 雾和有害气体，减少对人员安全的威 胁；缺点在于系统设计和安装较为复 杂，需要专业人员进行操作和维护。
通风系统
优点在于能够提供舒适的室内环境和 保证空气质量；缺点在于对于特定场 所（如医院、实验室等）可能需要更 为复杂的通风系统设计和配置。
防排烟系统阀门卡涩
过滤器堵塞
定期更换或清洗过滤器，保证通风系 统的正常运行。
对阀门进行清洗，或更换新的阀门。
感谢观看
THANKS
THE FIRST LESSON OF THE SCHOOL YEAR
控制装置
包括风机的启动、停止、 调速等控制装置，以及防 火阀、排烟阀等阀门。
防排烟系统的分类
根据用途分类
可分为机械排烟、自然排 烟和机械加压送风防烟等 。
根据气流方向分类
可分为上送风和下送风系 统。
根据送风方式分类
可分为集中送风和独立送 风系统。
01
通风系统介绍
通风系统的定义与作用
定义
通风系统是一种通过机械或自然方式 ，使空气在建筑物内部流动，以提供 新鲜空气、排除废气和调节室内环境 的技术。
防烟排烟系统

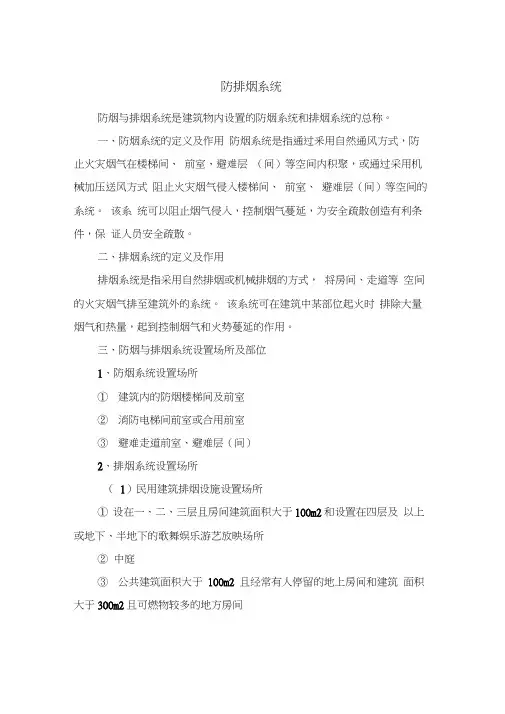

防排烟系统防烟与排烟系统是建筑物内设置的防烟系统和排烟系统的总称。
一、防烟系统的定义及作用防烟系统是指通过釆用自然通风方式，防止火灾烟气在楼梯间、前室、避难层（间）等空间内积聚，或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层（间）等空间的系统。
该系统可以阻止烟气侵入，控制烟气蔓延，为安全疏散创造有利条件，保证人员安全疏散。
二、排烟系统的定义及作用排烟系统是指采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑外的系统。
该系统可在建筑中某部位起火时排除大量烟气和热量，起到控制烟气和火势蔓延的作用。
三、防烟与排烟系统设置场所及部位1、防烟系统设置场所①建筑内的防烟楼梯间及前室②消防电梯间前室或合用前室③避难走道前室、避难层（间）2、排烟系统设置场所（1）民用建筑排烟设施设置场所①设在一、二、三层且房间建筑面积大于100m2和设置在四层及以上或地下、半地下的歌舞娱乐游艺放映场所②中庭③公共建筑面积大于100m2 且经常有人停留的地上房间和建筑面积大于300m2且可燃物较多的地方房间④建筑中长度大于20m的疏散走道。
⑤地下、半地下建筑、地上建筑内的无窗房间，当总建筑面积大于200m2或一个房间大于50m2且经常有人停留或可燃物较多。
（2）工业建筑排烟设施设置场所①人员或可燃物较多的丙类生产场所，丙类厂房内建筑面积大于300m2且经常有人停留或可燃物较多的地上房间；②建筑面积大于5000m2的丁类生产车间；③自地面积大于1000m2的丙类仓库；④高度大于32m的高层厂房（仓库）内长度大于20m的疏散走道，其他厂房（仓库）内长度大于40m的疏散走道四、防排烟系统分类五、系统组成与工作原理采用自然通风和自然排烟的的方式结构较为简单，下面主要介绍机械加压送风系统和机械排烟系统（一）机械加压送风系统1、机械加压送风系统的组成：送风口、送风管道、送风机和吸风口2、机械加压送风系统的工作原理通过送风机所产生的气体流动和压力差来控制烟气的流动。
《防排烟系统》课件
防排烟系统的组成部分
排烟风机
用于排出烟雾和有害气体。
排烟通风管道
将烟雾和有害气体导出建筑物外部。
送风风机
用于向火灾区域供应新鲜空气。
火灾探测器
用于监测火灾并触发防排烟系统的启动。
防排烟系统的应用领域
1 商业建筑
办公楼、购物中心、宾 馆等。
2 工业建筑
工厂、仓库、生产车间 等。
3 公共建筑
医院、学校、机场等。
定期进行系统测试和检查，以确保各部件正常工作。
3
培训人员
定期培训人员，使其了解系统的操作和维护方法。
防排烟系统的发展趋势
智能化
采用先进的传感技术和智能控 制系统，提高系统的自动化程 度和灵活性。
能源节约
倡导绿色建筑理念，开发更节 能的防排烟技术，减少能源消 耗。
多功能性
将防排烟系统与其他建筑安全 设备集成，实现一体化管理。
《防排烟系统》PPT课件
防排烟系统是一种用于控制和排除火灾产生的烟雾和有害气体的技术。它在 大型建筑物中起着至关重要的作用，保护人员的生命安全。
防排烟系统的定义
防排烟系统是一套设计合理、操作可靠的设备，通过机械通风和排烟来控制火灾产生的烟雾，降低烟气 对人体和建筑物的损害。
防排烟系统的原理
防排烟系统利用空气流动的原理，通过机械设备和通风管道将有害烟雾和气 体迅速排出建筑物，保持室内空气清新，使火Βιβλιοθήκη 现场减少烟雾浓度，提高人 员疏散效率。
防排烟系统的设计要点
安全性
确保系统能够有效控制烟雾 和气体，提供安全的疏散通 道。
可靠性
系统设计应考虑设备的可靠 性和自动化程度，保证系统 在火灾发生时能够及时启动。
防排烟系统介绍
二、排烟系统介绍
设置部位：
1. 较长的疏散走道； 2. 有人停留或可燃物较多、面积较大的地上房间和地下 室（这两项的具体标准因建筑定性而异，具体可参见建 筑防火设计规范）； 3.中庭。 由此可见，排烟系统的作用是将进入疏散走道的烟气排 出室外，为人员疏散创造必要的安全条件。
防烟方式：
1. 自然通风 2. 机械排烟
防排烟系统培训
.防烟系统
.
排烟系统
防烟系统
防烟系统采用自然通风方式或 机械加压送风方式，防止烟气 进入疏散通道的系统。
排烟系统
排烟系统采用自然通风方式或 机械排烟方式，将烟气排至建 筑物外的系统。
一、防烟系统介绍
设置部位：
1. 防烟楼梯间及前室（安全性较高的安全出口）、消防 电梯前室（灭火救援通道）； 2. 避难层（建筑内的安全区域，超过100米的公共建筑 才有）。 作用：通过设置防烟措施，防止烟气进入防烟部位，确 保防烟部位的人员不受烟气侵袭，为人员安全疏散和消 防扑救创造条件。
自然通风方式
注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。虽 然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟 措施。
走道示例
中庭示例
·机械排烟方式
设置部位：按规范应设置排烟措施，但又不具备自然 排烟条件的房间、走道、中庭。
原理示例
水平机械排烟系统原理示例
防烟方式：
1. 自然通风
2. 机械加压送风
自然通风方式
自然通风方式：前室示例
自然通风方式：楼梯间示例
·机械加压送风方式
不具备自然通风条件的防烟部位应设置机械加压送 风系统。
示例
机械加压送风的立面图和平面图示例
防排烟系统
2.机械加压送风防烟系统的工作原理
为保证疏散通道不受烟气侵害使人员安 全疏散，发生火灾时，从安全角度出发，建 筑内可分为四个安全区： 第一类安全区为防烟楼梯间、避难层； 第二类安全区为防烟楼梯间前室、消防电梯间 前室或合用前室； 第三类安全区为走道； 第四类安全区为房间。
4.机械加压送风防烟系统的组成与设置
加压送风口
前室、合用前室应每层设置送风口， 风口形式通采用常闭型电动式多叶 调节阀加上百叶风口组成，或者选 用某些排烟口作为加压送风口。 机械加压送风口的设置高度为：送 风口底边离地300～600mm。 机械加压送风口不宜设置在被门挡 住的部位 。
4.机械加压送风防烟系统的组成与设置
4.机械加压送风防烟系统的组成与设置
机械加压送风机
加压送风机宜设置在通风机房内或 室外屋面上。风机房应采用耐火极 限不低于2.0h的隔墙和1.5h的楼板 及甲级防火门与其他部位隔开。若 风机设在屋面上，应有防护措施， 防止雨水、虫、鸟等异物等进入。
4.机械加压送风防烟系统的组成与设置
机械加压送风机
7.机械加压送风防烟系统的功能测试
现场启动送风机组
手动操作送风机组控制柜的启、 停按钮，观察送风机组动作情况及 控制室消防控制设备信号显示情况。 检查标准要求：在送风机组现场控 制柜上手动操作送风机组的启、停 按钮，送风机组启、停功能正常， 并向控制室消防控制设备反馈其动 作信号。
7.机械加压送风防烟系统的功能测试
《防烟排烟系统》课件
确定排烟口位置
根据建筑物的结构和火灾扩散 路径，合理设置排烟口的位置
。
排烟设备选择与配置
选择合适的排烟设备
设备安装与调试
根据排烟量和排烟方式，选择适合的 排烟设备，如排烟风机、排烟阀等。
按照设计图纸和技术要求，正确安装 排烟设备，并进行调试，确保设备正 常运行。
根据优化后的设计方案， 进一步完善排烟设备的配 置，提高设备的运行效率 和稳定性。
04
系统维护与管理
日常检查与保养
每日检查
对防烟排烟系统进行每日 检查，确保系统正常运行 ，无异常噪音、震动或烟 雾。
定期保养
按照制造商的推荐，对防 烟排烟系统进行定期保养 ，包括清洁、润滑和检查 部件的完整性。
记录与报告
布局优化
根据建筑物的实际情况，合理安排设备的位置，确保防烟系 统能够快速、有效地排除烟雾。
03
排烟系统设计
设计要求与流程
01
02
03
04
确定排烟量
根据建筑物的用途、规模和火 灾载荷等因素，计算出所需的
排烟量。
确定排烟方式
根据建筑物的特点和排烟需求 ，选择合适的排烟方式，如自
然排烟、机械排烟等。
设计排烟管道
实施过程
描述系统的实施过程，包括时间 安排、人员配置、资源投入等方
面的内容。
实施效果
评估系统实施后的效果，包括性能 指标、用户满意度等方面的数据和 结论。
客户反馈
收集和整理客户的反馈意见，对系 统的优点和不足进行客观评价，提 出改进建议。
06
未来发展趋势与展望
技术创新与应用
防排烟系统
名词解释防、排烟系统：建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。
防烟系统：采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。
排烟系统：采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。
机械加压送风：对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。
机械排烟：采用排烟风机将烟气排至建筑物外的方式。
自然排烟：利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。
排烟防火阀：安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用.当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.[ft=,+0,]排烟防火阀-1排烟防火阀-1说明一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。
1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号。
[ft=,+0,]全自动防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上或安装在排烟系统的管道上。
平时处于常开状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭起到防烟阻火的作用。
1、可手动六档调节阀门开度；2、温控：温感器动作阀门自动关闭；3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭，再次供电,电信号（DC24V）阀门依靠电机复位；5、手动关闭、手动复位；6、输出二组触点信号。
防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组无源触点信号可调节的防火阀该阀门安装在有防烟、防火要求的通风、空调系统的管道上，平时处于常开状态，火灾时关闭起到防烟阻火的作用。
防排烟系统简介
防排烟系统。
按建规要求在建筑中必须设置的所有防烟设施组成的系统叫防烟系统。
（如图）按建规要求在建筑中必须设置的所有排烟设施组成的系统叫排烟系统。
（如图）防烟系统的作用是——建筑内一旦发生烟火灾情能有效地把烟气控制在划定的防烟区域范围内，不让它扩大蔓延到其它区域，减少建筑内大面积的受害，能减少救人救灾的难度。
排烟系统的作用是——建筑内一旦发生烟火灾情，能迅速启动，及时地把烟气排出建筑外，使疏散人员、救灾人员不被烟火所困，减少人员的伤亡和财产损失。
为救人救火创造有利的条件。
防烟设施分为二种形式：机械加压送风的防烟设施；可开启外窗的自然排烟设施。
排烟设施分为二种形式：机械排烟设施；可开启外窗的自然排烟设施。
二、防排烟系统的规范要求和标准1、国家《高层民用建筑设计防火规范》明确一、二类高层建筑下列部位应设排烟设施：（1）长度超过20米的内走道；（2）面积超过100㎡，且经常有人停留或“易燃物较多的房间”；（3）高层建筑的中庭和经常有人停留或可燃物较多的地下室。
2、下列部位应设置独立的机械加压送风的防烟设施：（1）不具备自排烟条件的防烟楼梯间、消防电梯间前室或合用前室；（2）采用自然排烟措施的防烟楼梯间；其不具备自然排烟条件的前室；（3）封闭避难层（间）。
3、自然排烟的开窗面积应符合下列规定：（1）防烟楼梯间前室、消防电梯前室、可开启外窗面积不应少于2.00㎡；合用前室不应少于3.00㎡；（2）靠外墙的防烟楼梯间每五层内可开启外窗总面积之和不应少于 2.00㎡；（3）长度不超过60m的内走道可开启窗面积不应小于走道面积2%；（4）净空高度小于12m的中庭可开启的天窗或高侧窗的面积不应小于该中庭地面积的5%。
4、下列部位可不设防烟设施：防烟楼梯间前室或合用前室，利用敞开的阳台、凹廊或前室内有不同朝向的可开启外窗自然排烟时可不设防烟设施。
5、排烟窗设置在什么位置？排烟窗宜设置在上方，并应有方便开启的装置。
6、机械加压送风和机械排烟的风速应符合下列要求：（1）采用金属风道时，不应大于20m/s；（2）采用内表面光滑的混凝土等非金属材料风管时不应大于15 m/s；（3）送风口的风速不宜大于7 m/s；排烟口的风速不宜大于10 m/s。
消防防排烟系统概念简述
消防防排烟系统概念简述消防防排烟系统并不是单一系统，而是防烟系统和排烟系统两个系统的总称。
防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。
排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。
防排烟系统，都是由送排风管道、管井、防火阀、门开关设备、送、排风机等设备组成。
防烟系统设置形式楼梯间正压。
机械排烟系统的排烟量与防烟分区有着直接的关系。
高层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的自然排烟设施。
防排烟系统包含排烟和防烟两种系统，排烟属于防排烟，但防排烟不属于排烟，二者是包含与被包含的关系。
防烟是保持室内空间的正压，使烟气不能蔓延进来，是向室内送风的系统；排烟是把火灾时产生的高温烟气排出室外，时向室外排烟的系统。
一、防烟系统防烟系统：防烟系统是指在火灾的时候，对需要设置防烟系统的区域进行正压送风，保证区域内人员的安全。
一般是防烟楼梯，前室等。
通过采用自然通风方式，防止火灾烟气在楼梯间、前室、避难层（间）等空间内积聚，或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层（间）等空间的系统，防烟系统分为自然通风系统和机械加压送风系统。
目的都是保证人员安全和救援行动的顺利进行。
设置部位：1、防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；2、避难层（建筑内的安全区域，超过100米的公共建筑才有）。
作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。
方式：1、自然通风2、机械加压送风①自然通风方式②机械加压送风方式不具备自然通风条件的防烟部位应设置机械加压送风系统。
二、排烟系统排烟系统：排烟系统是指设置在一定区域，当火灾的时候，对火灾发生区域进行排烟的系统。
防烟系统是向区域正压送风，排烟系统是将烟气排出。
采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑物外的系统，分为自然排烟系统和机械排烟系统。
建筑消防设施防排烟系统
随着社会对环保和节能的关注 度不断提高，未来防排烟系统 将更加注重环保和节能设计， 如采用环保材料、节能技术等 。
未来防排烟系统的发展将更加 注重标准化和规范化，以提高 系统的可靠性和安全性。同时 ，相关标准和规范的制定和完 善也将为防排烟系统的发展提 供有力保障。
随着防排烟系统的普及和应用 ，未来将更加注重相关人员的 培训和教育，以提高公众对消 防安全的认识和应急处置能力 。
某大型商业综合体的防排烟系统应用案例
总结词：全面覆盖
详细描述：该大型商业综合体在建设过程中，对每个楼层 、每个区域都进行了细致的防排烟系统规划，确保在火灾 发生时能够迅速启动排烟设施，降低烟雾对人员和财产的 影响。
某历史建筑的防排烟改造案例
总结词
保护与改造并重
详细描述
在对某历史建筑进行改造时，为了保 持其原有ห้องสมุดไป่ตู้貌，采用了隐蔽式的防排 烟系统设计，既满足了消防安全要求， 又保护了建筑的历史价值。
自然防排烟系统相对于机械防排烟系 统来说，具有节能、环保、维护成本 低等优点，但受外界环境影响较大。
在实际应用中，应根据建筑物的特点 和使用需求选择合适的防排烟系统， 或者将两种系统结合使用，以达到最 佳的防排烟效果。
机械防排烟系统相对于自然防排烟系 统来说，具有稳定的排烟效果和人为 控制等优点，但需要消耗大量的电能， 且维护成本较高。
功能
防排烟系统的主要功能是在火灾时迅速排出有毒烟雾，防止烟雾扩散，保障人 员安全疏散和消防救援。同时，防排烟系统还可以降低火灾现场的温度，减缓 火灾蔓延的速度。
03
防排烟系统的分类与比较
自然防排烟系统
优点
自然防排烟系统不需要额外的机械动 力，节能环保，且在火灾时能够快速 启动，排烟效果较好。
防烟排烟系统
THANK YOU.
发展趋势
向数字化、智能化方向发展
随着科技的不断发展，防烟排烟系统的设计、安装和维护都向 着数字化和智能化方向发展，提高了系统的可靠性和安全性。
标准化和规范化
随着防烟排烟系统的广泛应用，国家和地方也出台了相应的规范 和标准，使系统的设计、安装和维护更加规范化和标准化。
多功能化
现代防烟排烟系统不仅具有排烟的作用，还增加了空气净化、杀 菌消毒等附加功能，使系统更加多功能化。
自然排烟系统是一种利用建筑物内部空间进行排烟的系统，通过利用建筑物的自 然通风口或者烟囱进行排烟。
该系统的优点是简单、经济、易操作，不需要专门的排烟设备，但是受自然环境 的影响较大，无法保证排烟效果。
机械排烟系统
机械排烟系统是一种通过机械方式进行排烟的系统，通常由 排烟风机、排烟口、排烟道、排烟囱等组成。
防烟排烟系统可分为自然排烟、机械排烟和机械加压送风防 烟三种类型，根据不同场所和建筑结构特点选用。
系统组成
1
防烟排烟系统主要由排烟口、排烟管道、防火 阀、排烟防火阀、排烟口、补风口等组成。
2
排烟口一般设置在疏散楼梯间、前室、合用前 室等部位，用于排出烟雾和有害气体。
3
排烟管道则连接排烟口和排烟风机，将烟雾排 出建筑物外。
运行记录
对防烟排烟系统的运行情况进行记录，包括运行时间、运行状态等，以供后续查询和分析 。
维护保养
01
清洁设备
定期对防烟排烟系统进行清洁，去除积尘、污垢等，确保散热良好，
防止积尘导致线路短路或设备故障。
02
检查紧固件
定期对防烟排烟系统的紧固件进行检查，如螺丝、螺母等，确保无松
动或脱落现象。
03
防排烟系统原理
防排烟系统原理防烟排烟系统是一种用于建筑物、工厂、办公室等区域的安全设备，旨在确保人们在火灾等紧急情况下能够安全撤离。
该系统通过有效排除烟雾和有害气体，提供清新空气，为人们提供一个逃生通道。
下面将分别介绍防烟排烟系统的工作原理。
防烟系统的原理主要包括两部分：防烟部分和排烟部分。
防烟部分：防烟部分的主要目的是防止烟雾扩散到撤离通道和安全出口，为人们提供一个无烟区域。
防烟区域可以是一个防烟楼梯间、防烟厅或是建筑物的其他区域。
防烟系统使用一系列的措施来减少烟雾的产生、扩散和积聚。
首先，系统会在火灾发生时迅速检测到火焰、烟雾或是温度的异常变化。
这可以通过火焰探测器、烟雾探测器或是温度传感器来实现。
一旦检测到异常，系统会立即发出警报信号。
其次，系统会自动开启天窗或是其他通风设施，以增加空气流通并降低烟雾的浓度。
这可以通过在防烟区域的天花板上安装可开启的天窗或是通风口来实现。
开启天窗后，烟雾将会通过天窗排出，防止烟雾进入防烟区域。
最后，系统还会自动启动通风设备，以清除防烟区域内的烟雾。
通风设备通常是安装在防烟区域的墙壁或是天花板上的风扇。
一旦系统检测到烟雾，风扇将会开始运转，将烟雾从室内排出，保持防烟区域的清新。
排烟部分：排烟部分的主要目的是将烟雾从建筑物中排出，为人们提供一个安全、无烟的撤离通道。
排烟系统通常包括烟气排放设备、烟道和风机。
首先，一旦系统检测到烟雾，烟雾排放设备将会自动开启。
这些设备通常是位于各楼层的墙壁或是天花板上的排烟口。
开启排烟口后，烟雾将会通过排烟口进入烟道。
然后，烟道将会将烟雾从建筑物中排出。
烟道可以位于建筑物的外墙或是安全出口附近。
当烟雾进入烟道后，通过风机的作用，烟雾将会被排出建筑物。
风机通常位于烟道的一端，通过产生强大的排风能力，确保烟雾能够迅速排出。
值得注意的是，防烟排烟系统是通过各种探测器、通风设备、排烟口和风机的协作来实现的。
通过这些设备的结合使用，系统可以迅速、有效地探测到火灾并排除烟雾，为人们提供一个无烟的逃生通道。
防排烟系统介绍范文
防排烟系统介绍范文防排烟系统是建筑火灾自动灭火系统的一个重要组成部分，它的主要功能是将火灾现场产生的有毒烟气、热量和燃尽物排出建筑内部，以保证人员的安全撤离通道畅通，减少火灾对建筑结构的损害。
本文将就防排烟系统的原理、分类和应用进行详细介绍。
防排烟系统的原理主要有两种：自然排烟和强制排烟。
自然排烟是通过建筑内外有高低温差、气压差和风的作用，产生气流的力量将烟气排出建筑。
强制排烟则是通过电机驱动的风机或抽风机，通过高温、高浓度的烟气传感器监测到火灾后，启动风机将烟气强制排出建筑。
根据防排烟系统的工作特点和应用场所的不同，可以将其分为常压排烟系统、压力排烟系统和排烟防排烟系统三种。
常压排烟系统适用于无风区域，通过自然气流力将烟气排出建筑，并且净化烟气以保证室内空气质量。
压力排烟系统适用于对排烟强度要求较高的场所，通过风机产生的压力差将烟气排出建筑，并在排烟出口处设置排烟风门以保证排烟效果。
排烟防排烟系统则是将常压排烟和压力排烟结合起来，根据火灾情况的不同切换工作模式，确保烟气能够快速排出建筑。
防排烟系统广泛应用于大型商业建筑、宾馆、医院、办公楼、地下停车场等公共场所。
它的主要作用是在火灾发生时迅速将有毒的烟气排出，避免人员中毒和无法撤离的危险。
另外，防排烟系统还可以减少火灾对建筑结构的破坏，降低火灾扩散的风险，提供安全的逃生通道。
防排烟系统的安装和调试是确保其正常运行的关键。
在安装过程中，要根据建筑结构和使用环境的不同，选择合适的排烟系统和设备。
同时，还需要对系统进行严格的检测和调试，确保其各项参数和功能都能正常运行。
在使用过程中，要定期检查设备的运行状态，清洁和更换滤网、风机等部件，保证设备的正常运转。
最小清晰高度
最小清晰高度
最小的清晰高度应按以下公式计算：
3m及以下：Hq=0.5H。
3m以上：Hq=1.6十0.1H。
式中：
Hq--最小清晰高度(m)。
H--对于单层空间，取排烟空间的建筑净高度(m)；对于多层空间，取最高疏散楼层的层高（m）。
防排烟系统简介：
防排烟系统，都是由送排风管道、管井、防火阀、门开关设备、送、排风机等设备组成。
防烟系统设置形式楼梯间正压。
机械排烟系统的排烟量与防烟分区有着直接的关系。
高层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的自然排烟设施。
消防排烟系统
一、防排烟系统二、防排烟系统，都是由送排风管道、管井、防火阀、门开关设备、送、排风机等设备组成。
防烟系统设置形式正压。
机械排烟系统的排烟量与防烟分区有着直接的关系。
高层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的自然排烟设施。
高层建筑的排烟设施应分为机械排烟设施和可开启外窗的自然排烟设施。
三、目录四、五、六、七、八、九、十、十一、展开十二、十三、十四、十五、十六、十七、十八、十九、展开二十、系统简介二十一、防排烟系统可分为防烟系统和排烟系统的总称。
防烟系统采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道的系统；排烟系统采用机械排烟方式或自然通风方式，将烟气排至建筑物外的系统。
二十二、机械防排烟系统二十三、二十四、防排烟系统二十五、机械防排烟系统，都是由送排风管道、管井、防火阀、门开关设备、送、排风机等设备组成。
防烟系统设置形式楼梯间正压。
机械排烟系统的排烟量与防烟分区有着直接的关系。
二十六、自然防排烟系统二十七、防烟楼梯间前室或合用前室，利用敞开的、凹廊或前室内不同朝向的可开启外窗自然排烟时，该楼梯间可不设排烟设施。
利用建筑的阳台、凹廊或在外墙上设置便于开启的外窗或排烟进行无组织的自然排烟方式。
二十八、自然排烟应设于房间的上方，宜设在距顶棚或顶板下800mm以内，其间距以排烟口的下边缘计。
自然进风应设于房间的下方，设于房间净高的1/2以下。
其间距以进风口的上边缘计。
内走道和房间的自然排烟口，至该防烟分区最远点应在30m以内。
自然排烟窗、排烟口中、送风口应设开启方便、灵活的装置。
二十九、工程计算三十、1、先计算图纸中的风机的数量并计算设备支架工程量。
三十一、2、按计算规则计算通风管道工程量。
（如果是镀锌铁皮风管就不需要另计支架工程量，定额中已包含。
）三十二、3、计算排烟风口、防火阀、排烟阀、正压送风口的工程量。
三十三、4、计算防火阀、排烟阀的支架工程量。
三十四、5、注意楼道内的正压送风口及屋顶的排烟风机工程量不能漏算。
