常州继电保护竞赛试卷

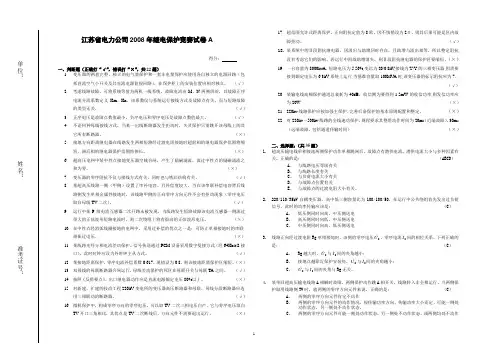

江苏继电保护竞赛试卷-A-200807(答案)
江苏省电力公司2008年继电保护竞赛试卷A得分：一、判断题（正确打“√”，错误打“×”，共22题）1.变压器的两套完整、独立的电气量保护和一套非电量保护应使用各自独立的电源回路（包括直流空气小开关及其直流电源监视回路），在保护柜上的安装位置应相对独立。
（√）2.考虑线路故障，可将系统等值为两机一线系统。
故障电流由M、N两侧供给，其故障正序电流分流系数定义Km、Kn。
该系数仅与系统运行接线方式及故障点有关，而与短路故障的类型无关。
（√）3.正序电压是故障点数值最小，负序电压和零序电压是故障点数值最大。
（√）4.不论何种母线接线方式，当某一出线断路器发生拒动时，失灵保护只需跳开该母线上的其它所有断路器。
（×）5.接地方向距离继电器在线路发生两相短路经过渡电阻接地时超前相的继电器保护范围将缩短，滞后相的继电器保护范围将伸长。
（×）6.超高压电网中某中性点接地变压器空载合闸，产生了励磁涌流，流过中性点的励磁涌流之和为零。
（×）7.变压器的零序阻抗不仅与接线方式有关，同时也与铁芯结构有关。
（√）8.某超高压线路一侧（甲侧）设置了串补电容、且补偿度较大，当在该串联补偿电容背后线路侧发生单相金属性接地时，该线路甲侧的正向零序方向元件不会有拒动现象（零序电压取自母线TV二次）。
（√）9.运行中某P级电流互感器二次开路未被发现，当线路发生短路故障该电流互感器一侧流过很大的正弦波形短路电流时，则二次绕组上将有很高的正弦波形电压。
（×）10.在中性点经消弧线圈接地的电网中，采用过补偿的优点之一是：可防止单相接地时的串联谐振过电压。
（×）11.某线路光纤分相电流差动保护、信号传送通过PCM设备采用数字复接方式（经64Kbit/S接口），此时时钟应设为外时钟主从方式。
（√）12.某接地距离保护，零序电流补偿系数0.617，现错设为0.8，则该接地距离保护区缩短。
江苏继电保护竞赛试卷A200807答案
江苏省电力公司2008年继电保护竞赛试卷A得分：一、判断题（正确打“√”，错误打“×”，共22题）1.变压器的两套完整、独立的电气量保护和一套非电量保护应使用各自独立的电源回路（包括直流空气小开关及其直流电源监视回路），在保护柜上的安装位置应相对独立。
（√）2.考虑线路故障，可将系统等值为两机一线系统。
故障电流由M、N两侧供给，其故障正序电流分流系数定义Km、Kn。
该系数仅与系统运行接线方式及故障点有关，而与短路故障的类型无关。
（√）3.正序电压是故障点数值最小，负序电压和零序电压是故障点数值最大。
（√）4.不论何种母线接线方式，当某一出线断路器发生拒动时，失灵保护只需跳开该母线上的其它所有断路器。
（×）5.接地方向距离继电器在线路发生两相短路经过渡电阻接地时超前相的继电器保护范围将缩短，滞后相的继电器保护范围将伸长。
（×）6.超高压电网中某中性点接地变压器空载合闸，产生了励磁涌流，流过中性点的励磁涌流之和为零。
（×）7.变压器的零序阻抗不仅与接线方式有关，同时也与铁芯结构有关。
（√）8.某超高压线路一侧（甲侧）设置了串补电容、且补偿度较大，当在该串联补偿电容背后线路侧发生单相金属性接地时，该线路甲侧的正向零序方向元件不会有拒动现象（零序电压取自母线TV二次）。
（√）9.运行中某P级电流互感器二次开路未被发现，当线路发生短路故障该电流互感器一侧流过很大的正弦波形短路电流时，则二次绕组上将有很高的正弦波形电压。
（×）10.在中性点经消弧线圈接地的电网中，采用过补偿的优点之一是：可防止单相接地时的串联谐振过电压。
（×）11.某线路光纤分相电流差动保护、信号传送通过PCM设备采用数字复接方式（经64Kbit/S接口），此时时钟应设为外时钟主从方式。
（√）12.某接地距离保护，零序电流补偿系数0.617，现错设为0.8，则该接地距离保护区缩短。

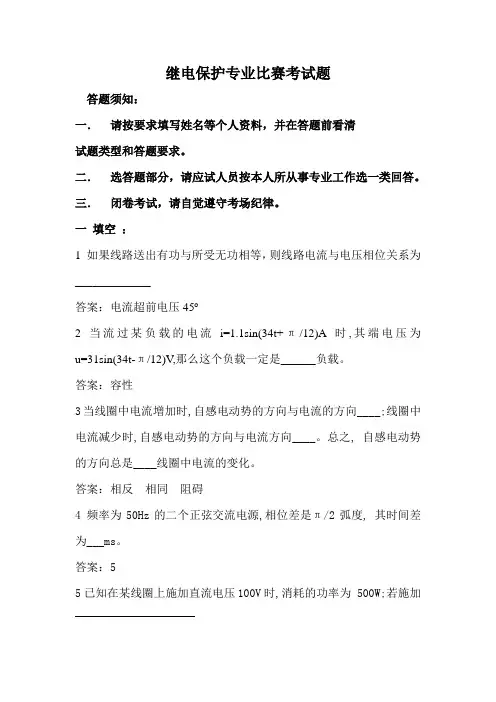

继电保护专业比赛考试题
继电保护专业比赛考试题答题须知：一．请按要求填写姓名等个人资料，并在答题前看清试题类型和答题要求。
二．选答题部分，请应试人员按本人所从事专业工作选一类回答。
三．闭卷考试，请自觉遵守考场纪律。
一填空：1 如果线路送出有功与所受无功相等，则线路电流与电压相位关系为_____________答案：电流超前电压452 当流过某负载的电流i=1.1sin(34t+π/12)A时,其端电压为u=31sin(34t-π/12)V,那么这个负载一定是______负载。
答案：容性3当线圈中电流增加时,自感电动势的方向与电流的方向____;线圈中电流减少时,自感电动势的方向与电流方向____。
总之, 自感电动势的方向总是____线圈中电流的变化。
答案：相反相同阻碍4 频率为50Hz的二个正弦交流电源,相位差是π/2弧度, 其时间差为___ms。
答案：55 已知在某线圈上施加直流电压100V时,消耗的功率为 500W;若施加交流电压150V时 ,消耗的功率为720W。
则该线圈的电阻为___Ω,电抗为____Ω。
答案：20 156 220KV系统线路短路接地最大电阻按______欧考虑；零序电流最末一段的电流定值按不大于______安整定。
答案：100 3007直流继电器的动作电压，不应超过额定电压的______，对于出口中间继电器，其值一般不低于额定电压的_______。
答案：8 在双母线母联电流比相式母线保护中,任一母线故障, 只要母联断路器中电流Im=0,母线保护将____动作, 因此为了保证保护装置可靠动作,两段母线都必须有_________与之连接。
答案：拒绝可靠电源9 目前应用的结合滤过器在工作频段下,从电缆侧看,它的输入阻抗为___Ω,从结合电容器侧看,它的输入阻抗为___Ω。
答案：75 40010复合电压过电流保护的电压元件两个继电器只要有一个动作，同时___________动作，整套装置即能启动。
答案：过电流继电器11在三相正弦交流电路中 ,不论负载是星形还是三角形连接,其对称线电压中只含有____分量。

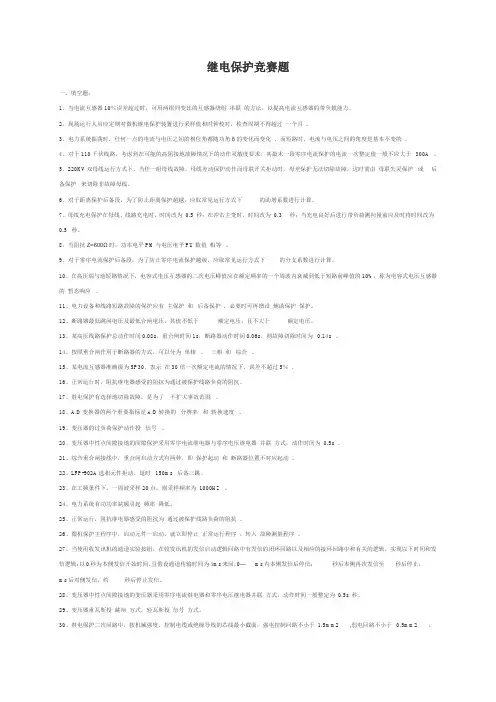

继电保护竞赛题
继电保护竞赛题一、填空题：1、当电流互感器10％误差超过时，可用两组同变比的互感器绕组串联的方法，以提高电流互感器的带负载能力。
2、现场运行人员应定期对微机继电保护装置进行采样值和时钟校对，检查周期不得超过一个月。
3、电力系统振荡时，任何一点的电流与电压之间的相位角都随功角δ的变化而变化，而短路时，电流与电压之间的角度是基本不变的。
4、对于110千伏线路，考虑到在可能的高阻接地故障情况下的动作灵敏度要求，其最末一段零序电流保护的电流一次整定值一般不应大于300A 。
5、220KV双母线运行方式下，当任一组母线故障，母线差动保护动作而母联开关拒动时，母差保护无法切除故障，这时需由母联失灵保护或后备保护来切除非故障母线。
6、对于距离保护后备段，为了防止距离保护超越，应取常见运行方式下的助增系数进行计算。
7、母线充电保护在母线、线路充电时，时间改为0.5 秒；在冲击主变时，时间改为0.3 秒；当充电良好后进行带负荷测向量前应及时将时间改为0.5 秒。
8、当阻抗Z=600Ω时，功率电平PM与电压电平PU数值相等。
9、对于零序电流保护后备段，为了防止零序电流保护越级，应取常见运行方式下的分支系数进行计算。
10、在高压端与地短路情况下，电容式电压互感器的二次电压峰值应在额定频率的一个周波内衰减到低于短路前峰值的10%，称为电容式电压互感器的暂态响应。
11、电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设辅助保护保护。
12、断路器最低跳闸电压及最低合闸电压，其值不低于额定电压，且不大于额定电压。
13、某高压线路保护总动作时间0.08s，重合闸时间1s，断路器动作时间0.06s，则故障切除时间为0.14s 。
14、按照重合闸作用于断路器的方式，可以分为单相、三相和综合。
15、某电流互感器准确级为5P30，表示在30倍一次额定电流的情况下，误差不超过5％。
16、正常运行时，阻抗继电器感受的阻抗为通过被保护线路负荷的阻抗。
继电保护竞赛试题 ()
托电公司知识技能竞赛考试试题继电保护专业（笔试题）一、 选择题（共15分，每题1分）1、相当于负序分量的高次谐波是( C )谐波。
(A)3n 次；(B)3n ＋1次；(C)3n －1次(其中n 为正整数)；D.上述三种以外的。
2、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( A )。
(A)中压侧出现过电压；(B)高压侧出现过电压；(C)高压侧、中压侧都出现过电压；(D)以上三种情况以外的。
3、某输电线路，当发生BC 两相短路时(如不计负荷电流)，故障处的边界条件是( C )。
(A) I U U ···＝＝＝A B C 00；(B) U I I ···＝＝＝A B C 00；(C) I I I U U ·····＝＝＝A B C B C 0 ；(D) I I I ···＝＝A B C 0。
4、距离保护在运行中最主要优点是( B )。
(A)具有方向性；(B)具有时间阶梯特性；(C)具有快速性；(D)具有灵敏性。
5、对于Y ，d11接线变压器下列表示法正确的是( B )。
(A) U U ··°＝a A j60e；(B) U U ··°＝ab AB j30e；(C) U U ··°＝ab AB j0e；(D) U U ··°＝a A j0e 。
6、微机保护中电压、电流通道的零漂不能超过（B ）(A)－0.2～0.3；(B )－0.3～0.3；(C)－0.4～0.4；(D)－0.5～0.5。
7、检查微机型保护回路及整定值的正确性( C )。
(A)可采用打印定值和键盘传动相结合的方法；(B)可采用检查VFC 模数变换系统和键盘传动相结合的方法；(C)只能用从电流电压端子通入与故障情况相符的模拟量，使保护装置处于与投入运行完全相同状态的整组试验方法；(D)可采用打印定值和短接出口触点相结合的方法。
继电保护专业技能竞赛上机试卷含答案
继电保护专业技能竞赛（上机）试卷（100分）某日，该系统发生故障。
故障前后运行方式如图所示高科变主变中性点不接地1、变电站故障前运行方式：2、故障后运行状态：注：全站只考虑A套保护一、故障分析1.结合录波分析II电高线两侧保护动作行为并解释原因。
（20分）答：通过录波分析，线路上发生三次故障：第一次故障为II电高线A相断线，II电高线负荷电流由有变无；第二次故障发生在断线口电科变侧A相接地，II电高A有故障电流，II电高2无故障电流，II电高1差动跳A，接地距离I段动作跳A，II电高2差动动作跳A，但A相跳闸硬压板未投，A相未跳开；第三次故障发生在两侧开关重合期间I电高B相和II电高A相跨线，II电高1因开关跳开无流，故障点在断口高科变侧，故不动作，II电高2差动再次动作跳三相，同时距离加速和零序加速动作；II电高1开关重合后因A相永久接地，加速三跳。
2.结合录波分别分析I电高线两端保护动作行为，并给出理由。
（13分）答：I电高I保护CT A相断线，闭锁重合闸，当I电高B相和II电高A相发生跨线故障时，因CT断线，差动动作延时150ms三相跳闸，分析录波可知，故障阻抗不在距离I短范围内，故距离I短不动作。
3.分别说明高220母差保护动作是否正确，为什么？（13分）答:高科变正常运行因母联CT极性接反，报母联CT断线（许继需要判别母联无流，南瑞不需要），高科变高221开关与CT之间发生B相永久接地，母差动作先跳母联，但母差跳母联和跳高221开关SCD虚端子拉反，故实际跳开高221开关，故障被隔离。
（注：高220母差跳开高221开关后主变侧应是B相接地的不接地系统，间隙过压应该动作，但高压侧跳开后将故障隔离，而中压侧电压实际是高压侧电压并联过去的，故最后在本系统中故障并没有被切掉，但主变中压侧也没电压）二、事故记录：1.写明一次故障发生时间及一次故障位置。
（24分）答：以2019-12-05 10:05:57 919为0时刻0ms II电高线路50%处A相断线；（6分）200ms II电高线断口处电科变侧A相永久接地；（6分）260ms高科变#1主变高221死区B相永久故障；（6分）600ms II电高线断口处高科变侧I电高B相和II电高A相永久跨线故障；（6分）2.记录系统上造成保护装置不正确动作的一、二次缺陷。
继电保护技木竞赛考题与答案
继电保护技木竞赛考题与答案一、判断题（20题，每题0.5分，要求将答案填在答题卡的相应位置）1．二次回路中电缆芯线和导线截面的选择原则是：只需满足电气性能的要求；在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。
（×）2．为使变压器差动保护在变压器过激磁时不误动，在确定保护的整定值时，应增大差动保护的5次谐波制动比。
（×）3．对于SF6断路器，当气压降低至不允许的程度时，断路器的跳闸回路断开，并发出“直流电源消失”信号。
（√）4．在双侧电源系统中，如忽略分布电容，当线路非全相运行时一定会出现零序电流和负序电流。
（×）5．在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。
（×）6．在正常工况下，发电机中性点无电压。
因此，为防止强磁场通过大地对保护的干扰，可取消发电机中性点TV 二次（或消弧线圈、配电变压器二次）的接地点。
（×）7．为提高保护动作的可靠性，不允许交、直流回路共用同一根电缆。
（√）8．比较母联电流相位式母差保护在母联断路器运行时发生区内故障，理论上不会拒动。
（×）9．逐次逼近式模数变换器的转换过程是由较低位向较高位逐次逼近。
（×）10．在小接地电流系统中，线路上发生金属性单相接地时故障相电压为零，两非故障相电压升高倍，中性点电压变为相电压。
三个线电压的大小和相位与接地前相比都发生了变化。
（×）11．设置变压器差动速断元件的主要原因是防止区内故障TA饱和产生高次谐波致使差动保护拒动或延缓动作。
（√）12．大接地电流系统中发生接地短路时，在复合序网的零序序网图中没有出现发电机的零序阻抗，这是由于发电机的零序阻抗很小可忽略。
（×）13．P级电流互感器10%误差是指额定负载情况下的较大允许误差。
（×）14．电流互感器容量大表示其二次负载阻抗允许值大。
继电保护竞赛试卷A
江苏省电力行业<<继电保护>>技能竞赛理论试卷 A 卷注意事项：1．答卷前将装订线左边的项目填写清楚。
2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。
3．本份试卷共 4 道大题，满分 100 分，考试时间 150 分钟。
一、 择题(请将正确答案的代号填入括号内,每题1分,共30题)1、设对短路点的正、负、零序综合电抗为X 1Σ、X 2Σ、X 0Σ，且X 1Σ=X 2Σ，则单相接地短路零序电流比两相接地短路零序电流大的条件是( )。
A 、X 1Σ<X 0ΣB 、X 1Σ>X 0ΣC 、与X 1Σ和X 0Σ大小无关2、一台电压互感器的额定变比为V V KV 10031003220，如开口三角绕组C 相接反，正常运行时，开口三角的输出电压为（ ）。
A 、100VB 、200VC 、0V3、在下述哪种信号性质下要求纵联方向保护中的正方向方向元件具有方向性，且在本线路全长范围内短路都能可靠动作（ ）。
A 、在闭锁信号和允许信号中都要求。
B 、仅在闭锁信号中有此要求。
C 、仅在允许信号中有此要求。
4、线路第I 段保护范围最稳定的是（ ）。
A 、距离保护B 、零序电流保护C 、相电流保护 5、对电力系统稳定运行影响最小的短路类型是（ ）。
A 、单相接地B 、两相短路C 、两相接地短路6、微机保护要保证各通道同步采样，如果不能做到同步采样，除对（ ）以外，对其他元件都将产生影响。
A 、负序电流元件B 、相电流元件C 、零序方向元件7、在微机保护中经常用全周傅氏算法计算工频量的有效值和相角，请选择当用该算法时正确的说法是（ ）。
A 、对直流分量和衰减的直流分量都有很好的滤波作用B 、对直流分量和所有的谐波分量都有很好的滤波作用C 、对直流分量和基波的整数倍谐波分量都有很好的滤波作用8、继电保护是以常见运行方式为主进行整定计算的。
所谓常见运行方式是指（ ）。
A 、正常运行方式下，任意一回线路检修B 、正常运行方式下，与被保护设备相邻近的一回线路或一个元件检修C 、正常运行方式下，与被保护设备相邻近的一回线路检修并有另一回线路故障被切除 9、如果阻抗继电器的相位比较动作方程的两个边界角度分别为090和0270，阻抗继电器的整定值确定以后，不同动作特性的阻抗继电器是由于（ ）造成的。
继电保护竞赛试卷B
江苏省电力行业<<继电保护>>技能竞赛理论试卷 B卷注意事项：1．答卷前将装订线左边的项目填写清楚。
2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。
3．本份试卷共 4 道大题，满分 100 分，考试时间 150 分钟。
1、 选择题(请将正确答案的代号填入括号内,每题1分,共30题)1、按照对称分量法，C相的正序分量可按F C1可按（）式计算。
（αj120°）A、F C1=(αF A+α2F B+ F C)/3B、F C1=(α2F A+ F B+αF C)/3C、F C1=( F A+α2F B+αF C)/32、继电保护试验用仪器的精度及测量二次回路绝缘表计的电压等级应为（ ）。
A、1级及1000VB、0.5级及1000VC、3级及500V3、在50Hz系统中，如果采样频率fs=1200Hz，则每个工频周期采样（A）。
A、24次B、20次C、12次4、如果系统振荡时阻抗继电器会误动，该继电器的动作行为是在每一个振荡周期中（）。
A、动作返回一次B、动作返回两次C、多次动作返回5、如果对短路点的正、负、零序综合电抗为X1Σ、X2Σ、X0Σ，则两相接地短路时的复合序网图是在正序序网图中的短路点K1和中性点H1间串入如（ ）式表达的附加阻抗。
A、X2Σ+X0ΣB、X2ΣC、X2Σ//X0Σ6、小接地电流系统中发生单相接地，不计及电容电流影响时（）。
A、故障点离母线越近，母线TV开口三角电压越高B、故障点离母线越远，母线TV开口三角电压越高C、母线TV开口三角电压与故障点远近无关7、变压器纵差保护中设置差动速断电流元件的主要原因是（）。
A、提高差动保护的动作灵敏度B、区内发生严重故障时，能快速可靠动作切除故障C、差动保护配置的双重化8、两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时（）。
A、容量和变比都增大一倍B、变比增大一倍，容量不变 C、变比不变，容量增大一倍9、如果阻抗整定值及灵敏角相同，下述阻抗继电器特性，区内故障允许过渡电阻能力最强的是（）。
电力系统继电保护技术大赛试题（笔试部分）
电⼒系统继电保护技术⼤赛试题（笔试部分）电⼒系统继电保护技术⼤赛试题(笔试部分)（说明：第⼀、⼆、三题，供电单位答1—20题，发电单位答6-25题，中调和电科院⼈员可选答供电或发电的试题，但整个试卷必须⼀致。
将考⽣的单位、姓名写在密封线上规定的位置，不许在答卷的其它地⽅做记号，否则以零分计。
答题时间为：120分钟）⼀. 填空题:(每空分,共20分，供电单位答1—20题，发电单位答6-25题)1. 当主保护或断路器拒动时，由相邻电⼒设备或相邻线路保护实现后备称之为（）；主保护拒动时由本设备另⼀套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为（）。
答：远后备，近后备2. 在Y/Δ-11变压器中差动保护电流互感器⼆次在变压器Y侧应接成（），⽽在变压器Δ侧应接成（），以达到（）的⽬的。
答：Δ形，Y形，相位补偿3. 功率⽅向继电器采⽤90度接线的优点在于（）。
答：两相短路时⽆死区。
4. 距离保护的末端最⼩短路电流应（）其最⼩精⼯电流的2倍，否则可造成保护范围（）。
答：⼤于，缩短5. 电⼒系统振荡时，随着振荡电流增⼤，⽽母线电压（），阻抗元件的测量阻抗（），当测量阻抗落⼊（）时，距离保护将发⽣误动作。
答：降低，减⼩，继电器动作特性以内6. ⼩接地电流系统单相接地时，故障相对地电压为零，⾮故障相对地电压升⾄（），零序电压⼤⼩等于（）。
答：，线电压，相电压7. 闭锁式⾼频⽅向保护在故障时起动发信，⽽（）时停⽌发信。
其动作掉闸的基本条件是（）。
答：正向元件动作，正向元件动作且收不到闭锁信号。
8. 断路器最低跳闸电压及最低合闸电压，其值不低于（）额定电压，且不⼤于（）额定电压。
答：30％，65％9. 电平表实际上也是电压表，但它不是以“V”为单位⽽刻度的，⽽是以（或）为单位⽽刻度的。
⼀般电平表均以（）在600Ω上的电压（）V为标准值⽽刻度的。
答：NB或dB，1mW，10. 中性点直接接地电⽹发⽣接地故障，故障线路两端零序功率⽅向与正序功率⽅向（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
姓 名 分 数注意事项：1、答卷必须使用蓝色或黑色钢笔、圆珠笔，不能使用铅笔或红笔；2、本份试卷共6道大题，满分100分，考试时间120分钟。
20分）1. 大接地电流系统与小接地电流系统划分标准之一是零序电抗X 0与正序电抗X 1的比值，满足X 0 / X 1（ C ）且R 0 / R 1≤1的系统属于小接地电流系统。
A ．大于5B ．小于3C ．小于或等于3 D. 大于3 2. 输电线路中某一侧的潮流是送有功、受无功，它的电压超前电流为（D）A ．00~900B ．900~1800C ．1800~2700D ．2700~3600 3. 线路发生两相金属性短路时，短路点正序电压U 1K 与负序电压U 2K的关系为（ B ）。
A ．U 1K ＞U 2K B ．U 1K =U 2K C ．U 1K ＜U 2K4. 微机保护一般都记忆故障前的电压，其主要目的是（B ）。
A ．事故后分析故障前潮流 B ．保证方向元件、阻抗元件动作的正确性C ．微机保护录波功能的需要5. 110kV 某一线路发生两相接地故障，该线路保护所测的正序和零序功率的方向是（C ）。
A ．均指向线路B ．零序指向线路，正序指向母线C ．正序指向线路， 零序指向母线D ．均执行母线6. 超范围允许式纵联保护，本侧判断为正方向故障时，则向对侧发送（ C）信号。
A．跳闸B．闭锁C．允许跳闸7. 线路断相运行时，高频零序，负序方向保护的动作行为与电压互感器的所接位置有关，在（A）时且接在线路电压互感器的不会动作。
A．本侧一相断路器在断开位置B．对侧一相断路器在断开位置C．两侧同名相断路器在断开位置8. 闭锁式纵联保护跳闸的必要条件是：高值起动元件起动后，（ B ）A．正方向元件动作，反方向元件不动作，没有收到闭锁信号B．正方向元件动作，反方向元件不动作，收到闭锁信号而后信号又消失C．正、反方向元件均动作，没有收到过闭锁信号D．正方向元件不动作，收到闭锁信号而后信号又消失9. 双母线的电流差动保护，当故障发生在母联断路器与母联电流互感器之间时出现动作死区此时应该（B ）A．启动远方跳闸B．启动母联失灵（或死区）保护C．启动失灵保护及远方跳闸10．在Y-△/11接线的变压器的△侧发生两相短路时，Y侧的（B ）电流比另外两相的大一倍。
A．同名故障相中的超前相B．同名故障相中的落后相C．同名非故障相11. 分相操作的断路器拒动考虑的原则是（A ）A．单相拒动B．两相拒动C．三相拒动D．都要考虑12. 主变压器复合电压闭锁过流保护当失去交流电压时（C ）。
A．整套保护就不起作用B．仅失去低压闭锁功能C．失去复合电压闭锁功能D．保护不受影响13. 工频变化量阻抗继电器与纵联保护相比较最显著地优点（B ）A．反应过渡电阻能力强B．出口故障时高速动作C．出口故障时高速动作，反应过渡电阻能力强14.14. 如果直流电源为220V，而中间继电器的额定电源为110V，则回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于（ B ）A．正电源B．负电源C．远离正、负电源（不能直接接于电源端）15.对自耦变压器的零序电流保护，其零序电流取自（B ）。
A．变压器中心点接地的电流互感器B．变压器出口的三相电流互感器C．上述两处均可16．如果用Z1表示测量阻抗，Z2表示整定阻抗，Z3表示动作阻抗。
线路发生短路，不带偏移的圆特性距离保护动作，则说明（ B ）A．3Z＜2Z；2Z＜1Z B．3Z≤2Z；1Z≤2ZC．3Z＜2Z；2Z≤1Z D．3Z≤2Z；2Z≤1Z17. Y/Δ-11组别变压器配备微机型差动保护，两侧电流互感器回路均采用星型接线，Y侧二次电流分别为İ A, İ B,,İ C;Δ侧二次电流分别为İ a, İ b,,İ c;软件中A相差动元件采用（A）经接线系数，变比折算后计算差流。
A．İ A-İ B与İ a B．İ a-İ b与İ A C．İ A-İ C与İ a18. 静态保护直流电源电压纹波系数要求不大于（B ）。
A．4% B．2% C．5%19. 部颁《电力系统继电保护及安全自动装置反事故措施要点》规定：装有小瓷套的电流互感器一次侧端子应放在（ B ）。
A．线路侧B．母线侧C．线路或母线侧20. 高频闭锁方向保护发迅机启动后当判断为外部故障时（D ）。
A．两侧立即停讯B．两侧继续发讯C．正方向一侧发讯，反方向一侧停讯D．正方向一侧停讯，反方向一侧继续发讯10分）1、系统振荡时，线路发生断相，零序电流与两侧电动势角差的变化无关，与线路负荷电流的大小有关（×）2、小接地电流系统，当频率降低时，过补偿和欠补偿都会引起中性点过电压（×）3、在电力系统运行方式变化时，如果中心点接地的变压器数目不变，则系统零序阻抗和零序等效网络就是不变的。
（×）4、在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流（√）过电流保护在系统运行方式变小时，保护范围也将变小（√）5、方向阻抗继电器引入第三相电压是为了防止正方向出口两相短路拒动及反方向出口两相短路时的误动。
（√）6、220kV终端变电站主变压器的中性点，不论其接地与否不会对其电源进线的接地短路电流值有影响。
（×）7、若线路保护装置和收发信机均有远方起动回路时，应将两套远方起动回路均投入运行。
（×）8、单相重合闸时间的整定，主要是以保证第II段保护能可靠动作来考虑的。
（×）9、对于纵联保护，在保护范围末端发生金属性故障时，应有足够的灵敏度。
（√）10、阻抗保护受系统振荡的影响与保护安装位置有关，当振荡中心在保护范围外或位于保护的反方向时，方向阻抗保护就不会因系统振荡而误动。
（√）11、当系统最大振荡周期为1.5s时，动作时间不小于0.5s的距离I段，不小于1.0s的距离保护II段和不小于1.5S的距离保护III段不应经振荡闭锁控制。
（√）12、220kV线路一般配置了两套微机保护，每套保护设有重合闸，为了保证重合闸的可靠性，两套重合闸的合闸连接片都必须投入允许。
（×）13、保护用电流互感器（不包括中间变流器）的稳态比误差不应大于10%，必要时还应考虑暂态误差。
（√）14、两个同型号、同变比的电流互感器串联使用时，会使电流互感器的励磁电流减小（√）15、电磁型继电器，如电磁力矩大于弹簧力矩，则继电器动作，如电磁力矩小于弹簧力矩，则继电器返回。
（×）16、母线差动及断路器失灵保护，允许用导通方法分别证实到每个断路器接线的正确性（√）17、电力系统振荡时，电流速断、零序电流速断保护有可能发生误动，（×）18、中性点不接地系统中，单相接地故障时，故障线路上的容性无功功率的方向为由母线流向故障点。
（×）19、中性点经消弧线圈接地系统采用过补偿方式时，由于接地点的电流是感性的，熄弧后故障相电压恢复速度加快。
（×）8分）1、加强和扩充一次设备以提高系统稳定性的重要措施是：①（减小线路电抗）；②线路装设串联电容；③装设中间补偿装置；④采用直流输电；⑤采用电气制动。
2、微机保护的采样频率为2500Hz，则每周波有（50）个采样点，采样间隔时间为（0.4）ms。
3、功率方向继电器采用90º接线的优点在于（两相短路时无死区）。
4、距离保护克服“死区”的方法有（记忆回路）和（引入非故障相电压）。
5、区分变压器励磁涌流和故障电流的常用判据有（二次谐波制动）原理、（波形对称比较）原理、（剪断角）原理。
6、电流互感器本身造成的测量误差是由于有（励磁电流）的存在，其角度误差是由于励磁支路呈现为（电感性）使电流有不同相位，造成角度误差。
7、变压器并联运行的条件是所有并联运行变压器的变比相等、（短路死区）相等和（绕组接线组别）相同。
8、按照《反措要点》的要求，防跳继电器的动作电流应小于跳闸电流的（50）％，线圈压降小于额定值的（10）％。
24分）1、电力系统发生振荡时，什么情况下电流最大，什么情况下电流最小？答：当两侧电动势的夹角为1800时，电流最大，当两侧电动势的夹角为00时，电流最小2、对于微机型线路保护来说，为什么特别强调电压互感器的二次回路和三次回路必须分开？答：微机线路保护采用自产3U0实现接地方向保护，若电压互感器二次与三次绕组的中性线N路共用一根电缆芯线，则当系统发生接地故障时，由电压互感器三次绕组（通常接成开口三角）回路3U0电动势而产生的电流将在共同的N回路上产生压降，此压降直接叠加到电压互感器二次绕组的各相电压上，若压降较高，可能引起保护方向判断错误，造成误动或拒动。
3、谐波制动的变压器保护为什么要设置差动速断元件？答：为防止在较高的短路电流水平时，由于电流互感器和产生告辞谐波量增加，产生极大的制动量而使差动保护拒动，因此设置差动速断元件，当短路电流达到4—10倍的额定电流时，速断元件不经谐波闭锁快速动作出口。
4、在双母线接线的变电站中，为什么母差保护和失灵保护要采用电压闭锁元件？闭锁回路应接在什么部位？答：在双母线接线的变电站中，因为母差保护和断路器失灵保护动作后所跳元件较多，一旦动作将会导致较大范围的停电、限电。
为防止该两种影响面较大的保护装置误动作，除发电机变压器组的断路器非全相开断的保护外，均应设有足够灵敏度的电压闭锁元件。
设置复合电压闭锁元件的主要母的有以下两点：（1）防止由于人员误碰造成母差或失灵保护误动出口，跳开多个元件。
（2）防止母差或失灵保护由于元件损坏或受到外部干扰时误动出口。
5、电流互感器的二次负载阻抗如果超过了其允许的二次负载阻抗，为什么准确度就会下降？答：电流互感器二次负载阻抗的大小对互感器的准确度有很大影响。
这是因为，如果电流互感器二次负载阻抗增加得很多，超出了所容许的二次负载阻抗时，励磁电流的数值就会大大增加，而使铁芯进入饱和状态，在这种情况下，一次电流的很大一部分将用来提供励磁电流，从而使互感器的误差大为增加，其准确度就随之下降了。
6、自动重合闸的启动方式有哪几种？各有什么特点？答：自动重合闸启动方式有两种：保护启动方式、断路器控制开关位置与断路器位置不对应启动方式。
保护启动方式是在保护装置动作时启动重合闸，现代的保护装置均具有较为完备的选相功能，重合闸不再担负含选相任务。
线路发生故障后由保护装置直接启动重合闸，重合闸装置仅需按照预先的设置定值与逻辑，完成重合功能。
但该启动方式不能纠正断路器误动。
断路器控制开关位置与断路器位置不对应启动方式一般简称为“不对应启动”，改启动方式可以纠正断路器误碰或偷跳，同时还可在不直接启动重合闸装置的保护动作后进行重合。
但当断路器辅助触点接触不良时，不对应启动方式将失效因此重合闸装置应同时具备上述两种启动方式，互为补充，提高供电可靠性和系统运行的稳定性。
