监控立杆基础施工工艺标准
监控立杆基础标准国家标准
![监控立杆基础标准国家标准](https://img.taocdn.com/s3/m/e40ce903c950ad02de80d4d8d15abe23482f03a6.png)
监控立杆基础标准国家标准
监控立杆是指用于安装监控设备的支撑物,其基础标准对于监控设备的稳定性
和安全性具有重要意义。
国家标准对监控立杆基础的要求已经得到明确规定,以下将对监控立杆基础标准国家标准进行详细介绍。
首先,国家标准对监控立杆的选材提出了明确要求。
监控立杆的选材应当符合
国家相关标准,具有足够的承载能力和抗风压能力。
在选材时,应当考虑立杆所处地区的气候条件和地质条件,选择适合的材料以确保立杆的稳定性和安全性。
其次,国家标准对监控立杆的基础施工提出了具体规定。
在进行基础施工时,
应当按照国家相关标准和规范进行,确保基础的稳固性和耐久性。
施工过程中应当严格控制土壤的压实度和湿度,确保基础的承载能力和抗风压能力。
此外,国家标准还对监控立杆的安装要求进行了详细规定。
在进行立杆安装时,应当按照国家相关标准和规范进行,确保立杆的安装稳固可靠。
安装过程中应当注意立杆的垂直度和水平度,确保立杆安装后能够稳定支撑监控设备。
最后,国家标准还对监控立杆的维护和检测提出了具体要求。
监控立杆在使用
过程中应当定期进行维护和检测,确保立杆的稳定性和安全性。
一旦发现立杆存在安全隐患,应当及时进行修复或更换,确保监控设备的正常运行和使用安全。
总的来说,国家标准对监控立杆基础的要求是非常严格和具体的,这也充分体
现了监控设备在使用过程中安全性和稳定性的重要性。
只有严格按照国家标准进行选材、施工、安装、维护和检测,才能确保监控立杆的稳定性和安全性,保障监控设备的正常运行和使用安全。
监控立杆安装施工方案
![监控立杆安装施工方案](https://img.taocdn.com/s3/m/e51d7ef3c67da26925c52cc58bd63186bdeb9277.png)
监控立杆安装施工方案
目录:
1. 准备工作
1.1 确定立杆安装位置
1.2 确保材料齐全
1.3 确认安全措施
2. 施工步骤
2.1 预先测量并标记位置
2.2 挖掘孔位并打桩
2.3 安装立杆
2.4 固定立杆
3. 安全检查
3.1 检查立杆是否垂直稳固
3.2 检查固定件是否牢固
3.3 检查周围环境是否安全
4. 完工验收
4.1 清理现场
4.2 确认安装工作完毕
4.3 做好档案记录
准备工作:
在进行立杆安装之前,首先要确定好立杆的安装位置,确保立杆
的稳固性和使用功能。
接着要准备好所需材料,包括立杆、固定件等,确保材料齐全。
同时,也要确认好安全措施,做好施工前的安全预防
工作,保障施工人员的安全。
施工步骤:
首先,需要进行预先测量并标记立杆的安装位置,确保准确无误。
接着进行挖掘孔位并打桩,为立杆的安装做好基础工作。
然后安装立杆,注意调整立杆的位置和角度。
最后固定立杆,确保其稳固牢固,
确保安全性。
安全检查:
安装完立杆后,要进行安全检查,确保立杆垂直稳固,固定件牢固可靠,周围环境安全无隐患,以保障设施的正常使用和使用者的安全。
完工验收:
最后,进行完工验收,清理施工现场,确认安装工作完毕,做好相应的档案记录,确保工作的整体完整性和安全性。
监控立杆基础施工方案
![监控立杆基础施工方案](https://img.taocdn.com/s3/m/645cd885db38376baf1ffc4ffe4733687e21fcd4.png)
监控立杆基础施工方案一、方案背景随着社会的进步和科技的发展,监控设备在城市管理、社会安全等方面起着越来越重要的作用。
而监控立杆作为支撑监控设备的基础,其施工质量和稳定性直接影响到监控设备的使用效果。
因此,本方案旨在提供一套监控立杆基础施工方案,确保立杆的稳固和可靠性。
二、施工内容1.定位:根据实际需求确定立杆的位置和数量,并进行现场标志和定位。
2.打桩:根据立杆的尺寸和深度要求,使用打桩机将立杆所在位置的地面打入桩中。
3.清理:清理打桩过程中产生的杂物和渣土,确保施工现场的整洁。
4.配筋:根据立杆的尺寸和施工规范的要求,将钢筋按照一定的间距和数量进行配筋。
5.灌浆:使用混凝土灌浆机将混凝土浆液注入到配筋后的孔洞中,确保混凝土的密实性和粘结力。
6.浇筑:根据配制好的混凝土配方,使用混凝土搅拌车将混凝土浇入到配筋后的孔洞中,确保混凝土的质量和一致性。
7.加固和抹平:使用振动棒等工具将混凝土进行加固,同时使用抹光板将混凝土表面进行抹平和光滑,确保立杆的表面平整和美观。
8.养护:在混凝土浇筑完毕后,应及时进行养护,以确保混凝土的强度和耐久性。
三、施工要求1.材料质量要求:混凝土应符合国家相关标准的要求,钢筋应符合国家相关标准的要求。
2.施工工艺要求:施工过程中应按照先配筋后灌浆的顺序进行,确保配筋的粘结力和混凝土的质量。
3.施工环境要求:施工现场应保持清洁整齐,确保施工人员的安全。
4.施工安全要求:施工过程中应遵守相关的安全规范和操作流程,保证施工人员的安全。
5.监督和验收要求:施工过程中应有专人进行监督和验收,确保施工质量符合设计要求。
四、施工流程1.确定立杆的位置和数量。
2.进行现场标志和定位。
3.使用打桩机进行打桩。
4.清理现场杂物和渣土。
5.按照设计图纸进行配筋。
6.使用混凝土灌浆机进行灌浆。
7.使用混凝土搅拌车进行浇筑。
8.使用振动棒和抹光板进行加固和抹平。
9.进行混凝土养护。
10.进行验收和总结。
监控立杆制作规范
![监控立杆制作规范](https://img.taocdn.com/s3/m/e2432ac90242a8956bece49b.png)
监控立杆制作规范:(1) 材质:监控立杆钢材材质为国际保准低硅低碳高强度q235,壁厚度》4mm,底法兰厚度》14mm。
(2) 设计:监控立杆结构及基础结构尺寸计算,依招客户确定的外观形状及厂家的构造参数按抗震5级、抗风力8级设防.(3) 焊接工艺:应采用电焊接,整个杆体无任何一处漏焊,焊缝平整,无任何焊接缺陷。
(4) 喷塑工艺:镀锌后钝化处理,喷塑附着力好,厚度≥80μm。
喷塑采用进口优质塑粉。
符合astm d3359-83标准。
(5) 杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。
监控立杆为圆柱形结构,圆型杆体任一截面没有失圆。
杆体圆度标准≤。
杆体表面光滑一致,无横向焊缝。
刀片划痕测试(25×25mm方格)喷塑层粘贴力强不轻易剥落。
密封立杆并包顶端以防水气进入,防水内漏措施可靠。
(6) 垂直度检验:监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差《0.5%。
监控立杆及室外箱体设计注意事项:在制定方案之前应对保护的对象进行雷击风险评估,并确定防风等级。
关于室外摄像机立杆室外监控立杆的防雷接地道路摄像机立杆立杆要求摄像机离地面高度一般应为4~6米,挑臂长度可依据实际应用环境进行计算。
但其长度应在0.8米~3米之间,特殊场合超出5米的,应在挑臂和立柱之间加装支撑件,支撑件建议采用三角铁。
立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm,管壁厚度应≥6mm,表面必须做防锈处理、防腐处理、抗台风。
立杆基础深度不低于1.5米,基础直径大于1米,采用混凝土灌筑,以确保立杆的牢固度。
室外机箱结构为露天防雨箱设计。
机箱高度为应依据箱体内实际安装设备进行测算。
保证箱体内设备可平整的安放进机柜,箱体内应具有走线槽便于箱体内设备布线。
室外箱应具有散热、防冻的特点。
因此在进行室外箱体的设计时应加装加热器和通风扇并具有通风孔,加热器建议采用水泥电阻,加热功率依据箱体内部空间大小及电器设备散热量测算。
监控立杆施工方案
![监控立杆施工方案](https://img.taocdn.com/s3/m/23bdc5e6d0f34693daef5ef7ba0d4a7302766cce.png)
监控立杆施工方案监控立杆施工方案是在建筑行业中非常关键和必不可少的一项工作。
在施工现场,监控立杆是指在特定位置上竖立固定的支架或柱子,用于安装和支撑监控设备。
本文将介绍监控立杆施工方案的相关内容,包括施工前准备、施工过程和施工后维护等方面。
1. 施工前准备在进行监控立杆的施工前,需要做好以下准备工作: - 确定位置: 需要根据监控设备的摄像范围和监控需求,合理选取立杆的位置。
- 测量: 使用测量工具准确测量立杆的高度和位置,确保符合设计要求。
- 选型: 选择适合的立杆类型和规格,确保其能够承受监控设备的重量和风力。
- 材料准备: 准备好需要使用的立杆材料,如钢管、铝合金等。
2. 施工过程监控立杆的施工过程主要包括以下几个步骤: - 打桩: 根据设计要求,在地面上打桩固定立杆的基础。
- 搭建立杆: 将立杆的各部分按照顺序组装好,使用螺栓或焊接固定。
- 安装固定: 将已经组装好的立杆按照测量好的位置进行固定,使用螺栓或支架固定。
- 调整: 调整立杆的水平和垂直度,确保安装位置准确。
- 连接设备: 将监控设备安装在立杆上,并接好电源和信号线。
3. 施工后维护监控立杆施工完成后,还需要做好相应的维护工作,以确保设备的正常运行和使用寿命: - 定期检查: 定期检查立杆的稳固性和连接件是否松动,发现问题及时修理。
- 清洁: 定期清洁立杆和监控设备,防止灰尘积聚影响设备运行。
- 防腐处理: 对立杆进行防腐处理,延长其使用寿命。
- 定期维护: 定期对监控设备进行维护,检查电源线和信号线是否正常。
通过以上施工方案的执行,可以有效确保监控立杆的安全稳定地安装在指定位置,为监控设备的运行提供良好的支撑和保障。
同时,定期的维护工作也能保证设备持续稳定地运行,提高监控系统的可靠性和使用寿命。
视频监控室外立杆施工安装工艺要求

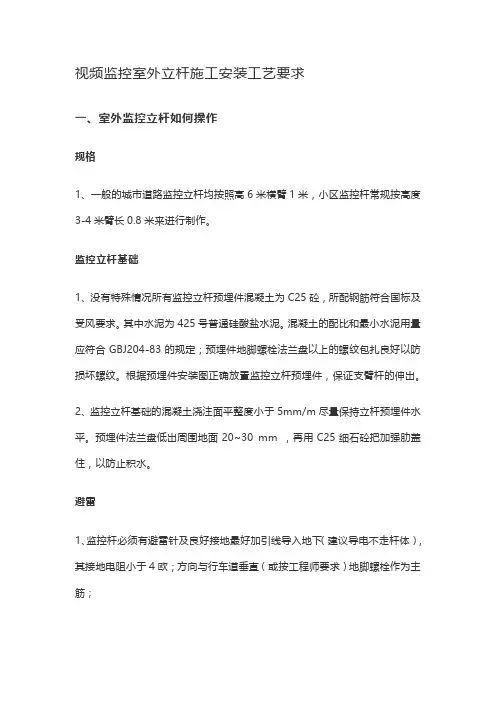

![视频监控室外立杆施工安装工艺要求](https://img.taocdn.com/s3/m/586461875901020206409c48.png)
视频监控室外立杆施工安装工艺要求一、室外监控立杆如何操作规格1、一般的城市道路监控立杆均按照高6米横臂1米,小区监控杆常规按高度3-4米臂长0.8米来进行制作。
监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。
2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水。
避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。
2、手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
3、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。
5、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
制作要求1、符合现行国家标准的规定,并有合格证明文件。
碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。
室外监控立杆安装施工方案
![室外监控立杆安装施工方案](https://img.taocdn.com/s3/m/2738dbf70129bd64783e0912a216147916117e6e.png)
一、工程概况本工程为室外监控立杆安装工程,主要涉及城市道路、小区等公共场所的监控立杆安装。
为确保监控立杆的安装质量,提高监控效果,特制定本施工方案。
二、施工准备1. 施工人员:施工队伍需具备相关资质,施工人员应熟悉监控立杆的安装工艺和操作规程。
2. 施工材料:监控立杆、基础混凝土、钢筋、接地极、扁钢、螺栓、焊接材料、防锈漆、黄油、胶带等。
3. 施工工具:电焊机、扳手、锤子、水平尺、线锤、测量仪器等。
三、施工流程1. 确定监控立杆位置:根据监控需求,确定监控立杆的安装位置,确保监控范围覆盖。
2. 基础开挖:按照设计要求,进行基础开挖,基础表面高度应与周边地表高度保持一致。
基础长宽深为净空,误差不得超过5cm。
3. 打入接地极:将接地极打入坑底,顶部露出300mm,同时用扁钢引出到旁边的检修井内,作为补充接地极预留导体。
4. 下地笼:用扁铁焊接的方式将接地极和地笼临时固定,地笼基础顶板平面低于地表100mm左右。
用水平尺在基础顶板水平、垂直两个方向测量,保证地笼的水平度,同时注意地笼的相位,保证横臂方向与路面车辆行驶方向垂直。
5. 防腐处理:对所有焊点、切割口刷防锈漆进行防腐处理。
螺栓口抹涂黄油并用胶带包扎。
6. 监控立杆安装:按照设计要求,将监控立杆安装在基础地笼上,确保立杆垂直、水平。
7. 接地连接:将立杆箱体地线与接地极连接,确保接地电阻小于4欧。
8. 检查验收:施工完成后,进行现场检查验收,确保监控立杆安装质量符合设计要求。
四、施工注意事项1. 施工过程中,应严格按照设计要求和操作规程进行施工,确保施工质量。
2. 基础开挖时,注意周边环境,避免损坏地下管线。
3. 接地极、地笼等焊接部位,应确保焊接质量,防止因焊接不良导致接地电阻过大。
4. 监控立杆安装时,确保立杆垂直、水平,避免因安装偏差影响监控效果。
5. 施工过程中,注意安全防护,防止意外事故发生。
五、施工进度安排根据工程规模和现场实际情况,制定合理的施工进度计划,确保工程按期完成。
监控用摄像机立杆制作及基础预埋件要求
![监控用摄像机立杆制作及基础预埋件要求](https://img.taocdn.com/s3/m/428cdace767f5acfa0c7cd1e.png)
监控用摄像机立杆制作及基础预埋件要求概述一般的城市道路监控立杆均按照高6米横臂1米,来进行制作。
混凝土没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30mm ,再用C25细石砼把加强肋盖住,以防止积水;接地监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧。
螺栓预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋。
手井孔杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。
手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
控制箱(电气控制柜)控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
设计依据设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
结构用钢结构用钢不得有影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于。
焊接材料焊接符合现行国家标准的规定,并有合格证明文件。
碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。
焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷。
监控立杆基础标准
![监控立杆基础标准](https://img.taocdn.com/s3/m/17da96a2afaad1f34693daef5ef7ba0d4a736d07.png)
监控立杆基础标准监控立杆基础标准是指在建筑工程中,用于支撑监控设备的立杆基础的相关标准和要求。
监控设备在现代社会中扮演着重要的角色,它们可以用于监测建筑物的结构安全、环境变化等情况,因此其安装基础必须符合一定的标准,以确保设备的稳定性和可靠性。
本文将对监控立杆基础的标准进行详细介绍,以期为相关工程人员提供参考和指导。
首先,监控立杆基础的选址和布置需要符合相关规范要求。
选址应远离地下管线、电力设施等,避免对设备的正常使用造成影响。
布置时应考虑设备的使用范围和周围环境,确保设备能够发挥最佳效果。
其次,监控立杆基础的材料选择和施工要求也是至关重要的。
基础材料应选择优质混凝土,其配合比和强度等参数需符合相关标准。
施工时应保证基础的平整度和垂直度,避免因施工质量不达标而影响设备的使用效果。
另外,监控立杆基础的尺寸和固定方式也需要严格按照标准要求进行设计和施工。
基础的尺寸应根据设备的重量和使用环境等因素进行合理确定,以确保设备在使用过程中不会出现倾斜或不稳定的情况。
固定方式应选用可靠的螺栓连接或焊接等方式,确保设备与基础之间的连接牢固可靠。
最后,对监控立杆基础的验收和使用过程中的维护保养也是不可忽视的。
在基础施工完成后,需要进行验收和测试,确保基础符合相关标准要求。
在设备投入使用后,需要定期对基础进行检查和维护,及时发现并处理可能存在的问题,以确保设备的正常使用。
总之,监控立杆基础标准的制定和执行对于保障监控设备的稳定性和可靠性至关重要。
相关工程人员在进行基础设计和施工时,应严格按照相关标准要求进行,确保基础的质量和可靠性。
只有如此,才能保证监控设备能够发挥最佳效果,为建筑工程的安全和稳定提供有力保障。
监控立杆基础施工工艺
![监控立杆基础施工工艺](https://img.taocdn.com/s3/m/60e21b80f021dd36a32d7375a417866fb94ac057.png)
监控立杆基础施工工艺立杆基础施工的主要工艺包括立柱定位、开挖基坑、灌注混凝土、钢筋绑扎和养护等环节。
监控立杆基础施工工艺的主要目的是确保施工过程的规范性、质量的可控性和施工周期的合理性。
首先,立柱定位是立杆基础施工的第一步。
施工前需根据设计要求和地形条件,在指定位置进行搭设临时定位桩,并利用全站仪等现代测量设备进行精确测量,以确定立杆的最终位置和标高。
其次,开挖基坑是立杆基础施工的核心环节之一、根据设计要求和土壤条件,采用适当的开挖方法和设备对基坑进行开挖。
在开挖过程中,要注意基坑的坚固性和边缘的整齐性,以确保基坑开挖的稳定性和施工安全。
然后,灌注混凝土是立杆基础施工的关键环节之一、在基坑开挖完毕后,需根据设计要求和规范要求,选用适宜的混凝土配合比,并进行搅拌和输送。
在灌注过程中,要注意混凝土的均匀性和密实性,以确保基础的强度和稳定性。
接着,钢筋绑扎是立杆基础施工的重要环节之一、根据设计要求和规范要求,在混凝土浇筑前,要对立杆基座内的钢筋进行绑扎。
绑扎钢筋时,要注意钢筋的位置、数量和连接方式,以确保基础的抗拉和抗压强度。
最后,养护是立杆基础施工的后期工作之一、在混凝土浇筑完成后,要对立杆基础进行养护,以确保混凝土的早期强度和耐久性。
养护的方式包括保温、湿润和防止损坏,养护期间要定期检查和维护,确保施工质量的可控性。
在监控立杆基础施工工艺中,应充分利用现代化技术手段。
例如,可以利用无人机进行立杆基础施工过程的实时拍摄和监测,以获取更全面、准确的施工信息。
同时,可以利用物联网技术实现设备设施的互联互通,自动采集、传输和处理施工数据,以实现施工过程的真实性和可视化。
总之,监控立杆基础施工工艺是确保施工质量和进度的关键环节,只有通过科学、规范的监控和控制,才能提高施工质量、降低施工风险,保障立杆基础的安全可靠性和使用寿命。
安防监控系统室外施工安装规范
![安防监控系统室外施工安装规范](https://img.taocdn.com/s3/m/a2199de5250c844769eae009581b6bd97f19bce2.png)
安防监控系统室外施工安装规范安防监控系统室外施工安装规范第一章:前端立杆安装1.基础施工1.1 立杆基础在进行立杆安装前,必须进行基础施工。
首先要确定立杆的位置和数量,然后进行土方开挖。
开挖深度应符合设计要求,并且在开挖过程中要注意土方的支护,防止坍塌。
基础底面要求平整,无明显凹凸和杂物,以确保基础施工质量。
在基础底面上铺设一层砂浆,然后按照设计要求放置钢筋并进行混凝土浇筑。
浇筑后,要及时进行养护,确保混凝土的强度和稳定性。
1.2 XXX制作窨井是连接线缆管和立杆基础的重要部分。
窨井的制作应符合设计要求,并且在制作过程中要注意施工质量。
首先要进行土方开挖,然后按照设计要求放置钢筋并进行混凝土浇筑。
浇筑后,要及时进行养护,确保窨井的强度和稳定性。
窨井内部要清理干净,无杂物和水迹,以确保线缆的通畅和安全。
1.3 线缆管敷设线缆管是安装监控设备的重要部分,其敷设质量直接影响监控系统的稳定性和安全性。
在进行线缆管敷设前,要先进行线路规划和设计,然后确定线缆管的数量和位置。
线缆管敷设时,要避免弯曲和拉拽,以免损坏线缆。
线缆管敷设完毕后,要进行检查和测试,确保线缆的通畅和安全。
1.4 接地体安装接地体是安装监控设备的重要部分,其安装质量直接影响监控系统的稳定性和安全性。
在进行接地体安装前,要先进行接地规划和设计,然后确定接地体的数量和位置。
接地体安装时,要注意接地体与地面的接触质量,以确保接地效果。
接地体安装完毕后,要进行检查和测试,确保接地的有效性和安全性。
本项目所涉及的技术标准和规范包括智能建筑设计标准、安全防范工程程序与要求、公安交通管理外场设备基础施工通用要求、混凝土结构工程施工质量验收规范、建筑物电子信息系统防雷技术规范、安全防范工程技术规范以及建筑物防雷工程施工与质量验收规范。
在安装立杆时,支臂长度需根据实际场地情况确定。
以下为具体工艺要求的详细阐述:1.基础施工进行测量放线时,应严格控制基础的物理尺寸要求,使之符合设计规定。
监控立杆执行标准
![监控立杆执行标准](https://img.taocdn.com/s3/m/cd8e10207f21af45b307e87101f69e314232fa40.png)
监控立杆执行标准摘要:一、监控立杆钢材材质及焊接工艺标准二、监控立杆结构设计及基础结构尺寸计算三、监控立杆预埋件混凝土及水泥规格四、监控立杆安装注意事项及基础浇注要求五、总结:监控立杆标准的重要性正文:监控立杆作为保障人们生命财产安全的重要设备,其执行标准至关重要。
本文将详细介绍监控立杆的执行标准,包括钢材材质、焊接工艺、结构设计、基础结构尺寸计算、预埋件混凝土及水泥规格等方面。
一、监控立杆钢材材质及焊接工艺标准监控立杆钢材材质通常采用国际标准低硅低碳高强度Q235,壁厚度为4mm,底法兰厚度为14mm。
焊接工艺应采用电焊接,确保整个杆体无漏焊,焊缝平整,无焊接缺陷。
二、监控立杆结构设计及基础结构尺寸计算监控立杆结构设计需根据客户确定的外观形状及厂家构造参数,按照抗震6级、抗风力8级设防进行。
基础结构尺寸计算要充分考虑杆体的稳定性和安全性。
三、监控立杆预埋件混凝土及水泥规格预埋件混凝土应为C25砼,所需监控立杆配件需符合国标及受风要求。
水泥为425号的普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定。
四、监控立杆安装注意事项及基础浇注要求1.监控立杆安装时,预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
2.根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。
3.监控立杆基础的混凝土浇注面平整度小于5mm/m,尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30mm,再用C25细石砼把加强肋盖住,以防止积水。
五、总结:监控立杆标准的重要性监控立杆执行标准对于保障监控系统的正常运行和安全性具有重要意义。
从钢材材质、焊接工艺、结构设计、基础结构尺寸计算到预埋件混凝土及水泥规格,每个环节都需要严格按照标准进行。
监控立杆基础标准
![监控立杆基础标准](https://img.taocdn.com/s3/m/ea7f6ed550e79b89680203d8ce2f0066f5336407.png)
监控立杆基础标准监控立杆基础是指用于支撑监控设备的立杆的基础部分,其质量和稳定性直接影响着监控设备的安装和使用效果。
为了确保监控立杆基础的标准化和规范化,我们制定了以下监控立杆基础标准,以供相关人员参考和遵循。
一、基础选址。
1.1 选择平整坚实的地面作为立杆基础的选址,避免选择泥泞、松软或者不平整的地面,以确保基础的稳固性和可靠性。
1.2 考虑周围环境,避免选择靠近高压电缆、管线或者其他地下设施的位置,以免影响基础施工和设备使用。
1.3 考虑立杆基础的遮挡情况,避免选择有大型建筑物或者树木遮挡的位置,以确保监控设备的视野和信号传输畅通。
二、基础材料。
2.1 基础材料应选择混凝土或者钢筋混凝土,材料应符合国家相关标准和规定,保证基础的强度和耐久性。
2.2 基础材料的配比和施工应符合建筑工程相关规范,确保基础的质量和稳定性。
2.3 基础材料的使用应避免出现裂缝、空鼓、起砂等质量问题,以确保基础的整体稳固和安全性。
三、基础施工。
3.1 基础施工应由具有相关资质和经验的施工队伍进行,施工人员应持证上岗,严格按照施工图纸和规范要求进行操作。
3.2 基础施工过程中应严格按照工艺要求进行操作,避免出现漏浇、浇筑不实、错位等问题,确保基础的准确性和稳定性。
3.3 基础施工完成后,应及时进行养护和检测,确保基础材料的强度和质量达到设计要求。
四、基础验收。
4.1 基础施工完成后,应及时进行验收,确保基础的质量和稳固性符合相关标准和规范要求。
4.2 验收过程中应重点检查基础的平整度、垂直度和强度,确保基础能够稳固支撑监控设备的安装和使用。
4.3 验收合格后,应及时进行验收记录和归档,以备日后查阅和管理。
五、基础维护。
5.1 基础施工完成后,应定期进行基础的维护和保养,避免出现裂缝、渗水、松动等问题,确保基础的稳固性和安全性。
5.2 维护过程中应注意及时清理基础周围的杂物和积水,避免对基础造成损坏或者影响使用效果。
5.3 如发现基础出现质量问题或者安全隐患,应及时进行整改和处理,确保监控设备的正常使用和运行。
3米监控立杆基础标准
![3米监控立杆基础标准](https://img.taocdn.com/s3/m/c94ed96ce3bd960590c69ec3d5bbfd0a7956d5b5.png)
3米监控立杆基础标准摘要:1.监控立杆概述2.监控立杆的材质和设计标准3.监控立杆的焊接和喷塑工艺4.监控立杆的垂直度检验5.监控立杆规格和结构装配要求6.结论正文:一、监控立杆概述监控立杆是一种用于安装监控摄像头的支架,其主要功能是支撑和固定监控设备,保证监控画面的稳定和清晰。
在安防监控系统中,监控立杆的质量和性能直接影响到监控效果和设备的使用寿命。
因此,在设计和施工过程中,应严格按照相关标准和要求进行,确保监控立杆的安全和稳定性。
二、监控立杆的材质和设计标准1.材质监控立杆的材质一般为国际标准低硅低碳高强度q235 钢,具有良好的抗弯强度和抗拉强度,能够承受一定的机械应力和电动应力。
2.设计标准监控立杆的设计应根据实际需求和安装环境进行,考虑抗震、抗风等自然因素的影响。
设计过程中,应严格按照相关标准和规范进行,确保监控立杆的结构和尺寸满足使用要求。
三、监控立杆的焊接和喷塑工艺1.焊接工艺监控立杆的焊接工艺应采用电焊接,确保整个杆体无漏焊、焊缝平整、无焊接缺陷。
2.喷塑工艺监控立杆的喷塑工艺应采用进口优质塑粉,保证喷塑层的附着力、厚度和色泽。
喷塑过程应严格按照astm d3359-83 标准进行,确保喷塑质量。
四、监控立杆的垂直度检验监控立杆直立后,应使用经纬仪对其两向垂直度进行检验,垂直度偏差不应超过1.0%。
五、监控立杆规格和结构装配要求1.规格监控立杆的规格应根据实际需求和安装环境进行选择,常用的规格有3 米、5 米等。
2.结构装配要求监控立杆及其主要构件应为耐用结构,能够承受一定的机械应力、电动应力和热应力。
所有外露金属表面应采用热浸镀锌层防护,镀锌层均匀且厚度不小于55μm。
结构装配的质量应满足以下要求:(1) 监控立杆及其主要构件高度允许偏差200mm;(2) 监控立杆及其主要构件截面尺寸允许偏差3mm;(3) 监控立杆及其主要构件安装后塔轴线位移允许偏差5mm;(4) 监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;(5) 监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。
监控立杆基础施工方案
![监控立杆基础施工方案](https://img.taocdn.com/s3/m/ea3aa632bb1aa8114431b90d6c85ec3a86c28b7f.png)
监控立杆基础施工方案1. 引言监控立杆是安装监控摄像头及相关设备的基础设施之一,它承载了监控设备的稳定性和安全性。
本文档主要介绍监控立杆基础施工方案,包括施工前的准备工作、施工过程以及施工后的验收和维护等内容。
2. 施工前的准备工作在进行监控立杆的施工前,需要进行以下准备工作:2.1 确定杆基位置首先需要确定监控立杆的安装位置,一般是根据监控范围和监控要求来确定。
确定位置后,需要进行现场勘测,确保地面平整且无障碍物。
2.2 选择合适的立杆材料根据监控要求以及环境因素,选择合适的立杆材料,一般可以选择钢杆或者铝杆。
钢杆具有较高的强度和耐腐蚀性,适用于恶劣环境;铝杆较轻便且具有优良的导电性能,适用于一般环境。
2.3 准备施工工具和材料根据施工方案,准备好相应的施工工具和材料,包括起重设备、焊接机、螺栓等。
3. 施工过程监控立杆的施工一般包括以下步骤:3.1 地基开挖根据选定的立杆位置,进行地基开挖工作。
地基开挖的深度和直径应根据立杆的型号和要求来确定。
开挖完成后,清理底部泥土和碎石。
使用起重设备将立杆放入地基中,确保立杆垂直且稳固。
在安装过程中,需要使用水平仪进行调整,以确保立杆的水平度。
3.3 固定立杆在立杆安装完成后,使用螺栓将立杆与地基固定。
螺栓的数量和规格应根据立杆的高度和要求来确定。
固定时需注意螺栓的紧固力度,确保立杆的稳固性。
3.4 焊接连接根据监控设备的要求,进行立杆的焊接连接。
焊接点应均匀分布在立杆的合适位置,焊接工艺应符合相关标准和规范。
3.5 安装附件根据实际需求,安装监控设备所需的附件,如支架、固定螺丝等。
安装时需根据设备要求,调整和固定附件的位置。
为了确保立杆及其设备的安全性,需要进行接地线的安装。
接地线应选择合适的规格和材料,需与立杆和地面形成良好的接触。
3.7 防腐处理根据立杆所处环境的要求,进行防腐处理。
常见的防腐方法包括喷涂防锈漆和热浸镀锌等。
4. 施工后的验收和维护4.1 验收在完成立杆施工后,需要进行验收工作。
监控立杆基础标准
![监控立杆基础标准](https://img.taocdn.com/s3/m/9e29deb2bb0d4a7302768e9951e79b896902685a.png)
监控立杆基础标准监控立杆基础标准是指在建立监控系统时,立杆的基础标准要求。
监控系统是现代社会中不可或缺的一部分,它可以帮助我们监测和管理各种设施和设备,保障社会的安全和秩序。
而立杆作为监控系统中的支撑结构,其基础标准的合理性和稳固性直接关系到监控系统的使用效果和使用寿命。
因此,监控立杆基础标准的制定和执行对于确保监控系统的正常运行具有重要意义。
首先,监控立杆基础标准应包括立杆的选材和制作工艺。
立杆作为支撑结构,其选材应选择高强度、耐腐蚀的材料,以保证其在各种恶劣环境下的稳固性和耐久性。
同时,在制作工艺上,应采用先进的焊接技术和表面处理工艺,确保立杆的结构牢固、外观美观,以及能够经受住各种自然灾害和人为破坏的考验。
其次,监控立杆基础标准还应包括立杆的安装和固定要求。
在安装时,应根据实际情况选择合适的地基基础形式,确保立杆与地基之间的连接牢固可靠。
同时,应采用专业的安装设备和工具,确保立杆的垂直度和水平度达到标准要求。
在固定上,应选择适合的固定方式和固定材料,确保立杆在使用过程中不会出现晃动和脱落的情况,从而保证监控设备的稳定性和可靠性。
最后,监控立杆基础标准还应包括立杆的防腐和防雷要求。
立杆作为室外设施,长期暴露在自然环境中,容易受到风吹雨淋和日晒雨淋的侵蚀,因此应采取防腐措施,延长立杆的使用寿命。
同时,应在立杆上安装专业的避雷设备,确保在雷电天气下,立杆和监控设备不会受到雷击损坏,从而保障监控系统的正常运行。
综上所述,监控立杆基础标准的制定和执行对于确保监控系统的正常运行具有重要意义。
只有严格执行立杆的选材、制作、安装、固定、防腐和防雷等标准要求,才能保证立杆的稳固性和耐久性,从而保障监控系统的使用效果和使用寿命。
希望各相关单位在建立监控系统时,能够重视监控立杆基础标准,确保其合理性和执行力度,为社会的安全和秩序作出积极贡献。
监控用摄像机立杆制作及基础预埋件要求
![监控用摄像机立杆制作及基础预埋件要求](https://img.taocdn.com/s3/m/0c07420c770bf78a6429541f.png)
监控用摄像机立杆制作及基础预埋件要求7.1 概述一般的城市道路监控立杆均按照高6米横臂1米,来进行制作。
混凝土没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204—83的规定;监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30mm ,再用C25细石砼把加强肋盖住,以防止积水;接地监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧。
螺栓预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋。
手井孔杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。
手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
控制箱(电气控制柜)控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1。
2mm外表喷室外塑粉并做好防水防盗及散热。
设计依据设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
结构用钢结构用钢不得有影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。
7。
2。
2。
焊接材料焊接符合现行国家标准的规定,并有合格证明文件.碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。
焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷.焊缝区咬肉深度不允许超过0。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
监控立杆施工工艺1、监控立杆规格:1.1、基本结构:常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。
监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护,镀锌层均匀且厚度不小于55μm。
监控立杆及其主要构件结构装配的质量应满足下列要求:监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠。
监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。
摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。
监控立杆及其主要构件外壳的防护等级不小于:IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。
监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/min的条件下,电动机功率应≤450W;手动扭转应≤40N.m。
监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4欧姆。
监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm;引入电缆预埋钢管的位置及规格等)。
监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体,并对其表面作喷塑处理。
立杆采用Φ159×6直缝钢管;立杆与横支臂的连接端头(0.2m)采用Φ89×4.5直缝钢管,焊接加强板(δ10钢板) 保护;立杆与基础采用法兰盘加预埋螺栓连接,焊接加强板(δ10钢板) 保护;横支臂与立杆端头连接方式采用法兰盘连接,并进行焊接加强板(δ10钢板) 保护;立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。
横支臂采用Φ89×4.5直缝钢管;且横支臂中间均匀焊接立管3根,采用Φ60×4.5钢管。
监控杆整体热镀锌。
根据用户的要求,负责按照用户要求和设计图纸进行加工、制作、安装交通监控杆及基础施工,包括:选购材料、焊接管材、镀锌处理、预埋基础、组织安装等均按规范进行。
在施工时,基础为现场浇注。
浇注前在事先挖好的坑槽中铺20CM厚沙垫层。
监控杆的基础上表面与杆周围最近处的道路基础设施的标高相同。
安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。
监控杆安装完毕后,焊接地脚螺母保护帽。
1.2、监控立杆制作规范:yhk -BJ立杆高由客户需求确定,立杆选用优质国标钢管加工支臂尺寸及规格可根据用户要求加工.立柱上需预留设备支架。
整根杆(含基础)及其上配件应能抗8级以上风力。
连接螺栓、螺母、垫圈等钢铁件采用镀锌处理,立杆表面为喷塑处理.所有的对接焊缝和贴角焊缝,其厚度和强度应与被焊构件相等,焊缝应打磨光滑。
1.2.1、基础底座及地锚采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于0.3m*0.3m*0.6m灌浇水泥尺寸不小于0.4m×0.4m×0.6m。
4至6米立杆预埋件尺寸不小于0.3m*0.3m*1.0m灌浇水泥尺寸不小于0.5m×0.5m×1.2m。
6至10米立杆预埋件尺寸不小于0.4m*0.4m*1.2m灌浇水泥尺寸不小于0.6m×0.6m×1.5m。
预埋走线管道,走线管道管径不小于40mm,转弯半径不小于200mm,用于窨井与立杆间走线。
1.2.2、杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。
监控立杆为圆柱形结构,圆型杆体任一截面没有失圆。
杆体圆度标准≤6.35mm。
杆体表面光滑一致,无横向焊缝。
刀片划痕测试(25×25mm方格)喷塑贴力强不轻易剥落。
密封立杆并包顶端以防水气进入,防水内漏措施可靠。
1.2.3、垂直度检验:监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差≤0.5%。
1.2.4、表面处理为喷塑粉料为环保产品,表面处理工艺磷化标准按照GB6807.86喷塑工艺符合ASTM D3359-83标准。
喷塑过程为钝化—清洗—静电喷涂—固化,光泽度为90%,附着力达到Ⅰ级标准。
平安城市监控立杆道路监控杆电子警察立杆外表处理热镀锌喷塑;基本结构:平安城市监控立杆道路监控杆电子警察立杆厂家应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
平安城市监控立杆道路监控杆电子警察立杆及其主要构件应为耐用结构,由监控杆能承受一定的机械应力,八平安城市监控立杆道路监控杆电子警察立杆电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。
平安城市监控立杆道路监控杆电子警察立杆及其主要构件的所有外露金属八角监控杆表面均应采用热浸镀锌层防护,北京八角监控杆监控杆镀锌层均匀且厚度不小于55μm。
平安城市监控立杆道路监控杆电子警察立杆及其主要构件结构装配的质量应满足下列要求:平安城市监控立杆道路监控杆电子警察立杆及其主要构件高度允许偏差±200mm;平安城市监控立杆道路监控杆电子警察立杆及其主要构件截面尺寸允许偏差±3mm;监控杆其主要构件尺寸应协调一致,桁架塔塔身应对灯架升降起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一,螺栓规格宜采用M16,连结应有防松动措施,且牢固可靠。
立杆及其主要构件监控杆所有焊接处焊缝应符合标八角监控杆准要求,监控杆表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷。
等)。
北京监控杆及其主要构件的室外控制开关箱应采用不锈钢箱体,并对监控杆其表面作喷塑处理。
八角监控杆采用Φ159×6直缝钢管;立杆与横支臂的八角监控杆连接端头(0.2m)采用Φ89×4.5直缝钢管,焊接加强板(δ10钢板) 保护;立杆与基础采用法兰盘加预埋螺栓连接,监控杆焊接加强板(δ10钢板) 保护;横支臂与立杆端头连接方式采用法兰盘连接,并进行焊接加强板(δ10钢板) 保护;北京监控杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。
横支臂采用Φ89×4.5直缝钢管;且横支臂中间均匀焊接立管3根,采用Φ60×4.5钢管。
八角监控杆整体热镀锌。
北京监控杆,平安城市监控立杆道路监控杆电子警察立杆厂2、安装立杆的要求2.1、基础施工2.1.1、立杆基础2.1.1.1、用途:固定摄像杆;2.1.1.2、基础结构、尺寸:如图所示;2.1.1.3、基础型号:由所需固定的摄像杆型号确定;2.1.1.4、制作位置:在《设备平面布置图》所标注摄像杆位置处制作基础;2.1.1.5、制作要求:a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;b、基础与窨井之间应有穿线管,且放置铁丝;c、基础钢板上钢筋按M20 标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
d.材料:4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管;2.1.2. 窨井制作2.1.2.1、用途:方便线缆敷设及系统检测维修;2.1.2.2、基础结构、尺寸:如图所示。
图中仅标明井深、井高和井宽,其它尺寸由施工方根据现场情况决定;2.1.2.3、制作位置:在《设备平面布置图》标注窨井位置处制作;2.1.2.4、制作要求:a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;b、窨井密封性能和防水性能良好。
c.材料:砖石、水泥、钢板;2.1.3、线缆管敷设2.1.3.1、用途:敷设线缆,防止线缆损伤;2.1.3.2、管道路由:按《设备平面布置图》标注的类型和路由敷设明管、暗管。
注意图中所标明的管径;2.1.3.3、制作要求:a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;b、线缆管密封好,防水性能良好;c、线缆管离地面应不小于0.7 米;d、线缆管管口应无毛刺和尖锐棱角;e、线缆管内放置穿线铁丝。
f.材料:1、暗管敷设使用钢管;2、明管敷设使用PVC 管。
2.1.4、接地体安装A.用途:防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证设备正常工作;B.接地体结构、尺寸:如《接地体结构示意图》所示;C.安装位置:按《设备平面布置图》标注接地体位置安装。
图号:;D.安装要求:a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;b、接地体的焊接应采用搭焊,搭焊长度为圆钢直径的6 倍;c、接地体安装点下方应无任何管道、线缆经过;d、接地体安装深度如《接地体安装示意图》所示;e、接地体安装完成后,应使用接地摇表测量接地电阻大小,要求接地电阻小于4Ω。
注意雨后不应立即测量电阻。
f.材料:2.5 英吋钢管和30*5 扁钢。
3、杆件制作与安装A.用途:安装摄像机云台;B.摄像杆结构、尺寸:见《摄像杆图》;C.制作要求:见《摄像杆图》文字说明;E.安装方式:通过基础螺杆与摄像杆基础连接固定,如《摄像杆安装场景示意图》F.安装工具:活动扳手;G.安装要求:1、安装牢固;2、摄像杆中心线应与水平面垂直;3、摄像杆上成180o 角两腰形孔的中心连线应与道路走向平行;4、在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。
3.1、摄像机云台制作与安装3.1.1、用途:安装摄像机防雨罩;3.1.2、结构:见《摄像头云台图》;3.1.3、尺寸:见《摄像头云台图》;3.1.4、制作要求:见《摄像头云台图》图中文字说明;3.1.5、安装方式:通过抱箍将云台部件1 固定于摄像杆上,如《摄像机云台安装示意图》;3.1.6、安装工具:活动扳手、扶梯或登高车;3.1.7、安装要求:A、安装牢固;B、对摄像机云台部件1,走线孔应正对摄像杆腰形孔;C、土建施工及安装立杆的要求a、投标方应实地测量技术数据,以便估算工程量。
b、线缆埋地的沟槽尺寸:人行道为0.2×0.6 米(宽×深),车行道为0.2×0.8 米(宽×深)。
