(修改完善后)手把手教你创建完整的SolidWorks国标工程图模板
利用SolidWorks出工程图，由于软件本身没有自带符合国标的工程图模板，给我们出工程图带来了不少的麻烦，现在网上有很多关于创建国标工程图模板的资料，但大多数是不完整的，只是部分符合国标要求。
我经过自己一段时间的摸索，结合学习网上其他人的经验，今天用一整天的时间，把完整工程图模板创建的每一个步骤都操作了一遍，并一一截图整理。
大家根据我下面写的操作步骤，一步步完成，就能够创建出完整的工程图模板。
现在企业里用的工程图模板，格式上并不一定与国标完全一致，大家学会了如何创建国标工程图模板后，相信会很容易自己创建出符合自己企业的工程图模板的。
好了，废话不多说，现在我们开始。
1安装“长仿宋体”我会以附件的形式上传，或者大家联系我，以邮件等其它方式传递。
只要将文件复制到C:\Windows\Fonts目录下就可以了，它会自动安装。
2修改“零件.prtdot”文件首先，启动SW，然后单击“打开”，到下图所示界面。
注：要修改“文件夹选项”，使隐藏的文件也能够显示。
选中零件.prtdot至此完成零件.prtdot文件的修改，单击菜单栏的“保存”后退出即可。
3修改“装配体.asmdot”文件首先，单击菜单栏上的“打开”后，至下图界面至此完成装配体.asmdot文件的修改，单击菜单栏的“保存”后退出即可。
4修改“工程图.drwdot”文件首先，单击菜单栏上的“打开”后，至下图界面按照下图修改“注解”里的其它项按照下图将修改的绘图标准保存到外部，可以自己任意起个名字注：此步骤不做也可至此，工程图.drwdot文件修改完毕，点击菜单栏“保存”后退出。
5创建A3和A4图纸新建一工程图A3图纸在图纸任意空白处右击，选编辑图纸格式首先利用草绘工具画下图中的四条直线，然后选中“线一”并按左侧黑框中的数值进行修改修改“线二”选中四条直线，添加“固定”属性在图框右下角（编辑标题栏），按下图尺寸画出线一~线五，再按下图中步骤将线五进行线性阵列按下图尺寸画出线一~线八，然后利用“等距实体”命令，对相应的直线进行操作，画出剩余的直线选中所有尺寸线，右击选“隐藏”，将尺寸全部隐藏按下图步骤向标题栏中添加文字，此处只作实例，剩余的文字请大家自行加入在标题栏的右上角添加下列内容，之后将尺寸隐藏掉下面创建一张A4图纸利用草绘工具画出四条直线，并对线一属性进行修改切换到之前的A3图纸标题栏移到合适的位置同样的，也把A4的图纸格式保存起来，起名“国标-A4”6修改ToolBox设置下图设置ToolBox，以使标准件的国标号和名称自动写入材料明细表之中。
solidworks自定义工程图模板
solidworks自定义工程图模板

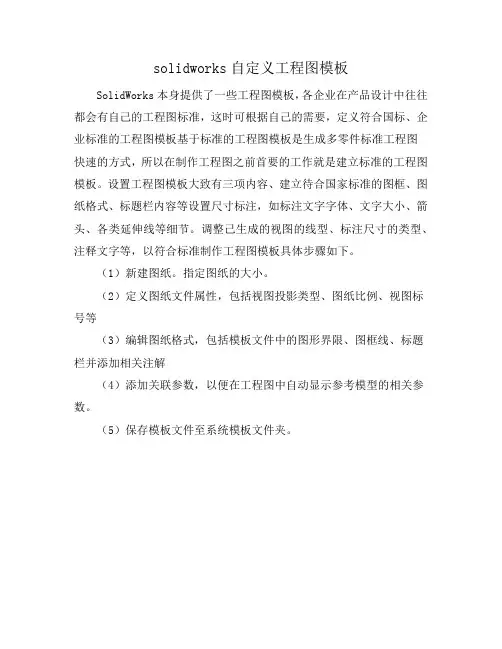

SolidWorks本身提供了一些工程图模板，各企业在产品设计中往往都会有自己的工程图标准，这时可根据自己的需要，定义符合国标、企业标准的工程图模板基于标准的工程图模板是生成多零件标准工程图
快速的方式，所以在制作工程图之前首要的工作就是建立标准的工程图模板。
设置工程图模板大致有三项内容、建立待合国家标准的图框、图纸格式、标题栏内容等设置尺寸标注，如标注文字字体、文字大小、箭头、各类延伸线等细节。
调整己生成的视图的线型、标注尺寸的类型、注释文字等，以符合标准制作工程图模板具体步骤如下。
（1）新建图纸。
指定图纸的大小。
（2）定义图纸文件属性，包括视图投影类型、图纸比例、视图标号等
（3）编辑图纸格式，包括模板文件中的图形界限、图框线、标题栏并添加相关注解
（4）添加关联参数，以便在工程图中自动显示参考模型的相关参数。
（5）保存模板文件至系统模板文件夹。
Solidworks工程图模板制作_力荐!

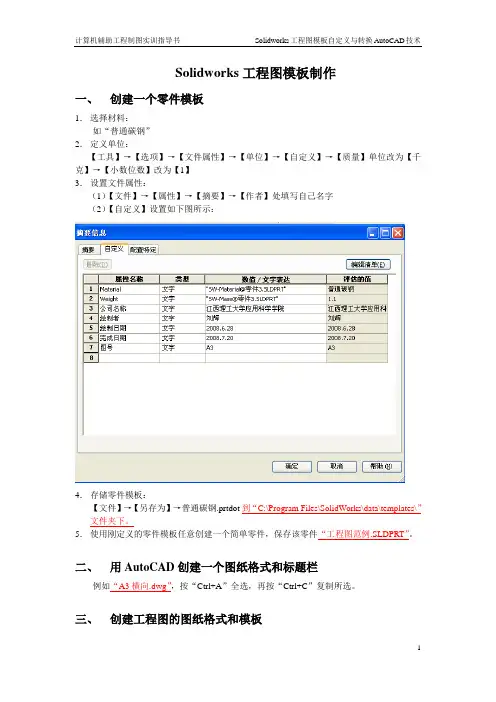

Solidworks工程图模板制作一、创建一个零件模板1．选择材料：如“普通碳钢”2．定义单位：【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千克】→【小数位数】改为【1】3．设置文件属性：（1）【文件】→【属性】→【摘要】→【作者】处填写自己名字（2）【自定义】设置如下图所示：4．存储零件模板：【文件】→【另存为】→普通碳钢.prtdot到“C:\Program Files\SolidWorks\data\templates\”文件夹下。
5．使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。
二、用AutoCAD创建一个图纸格式和标题栏例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。
三、创建工程图的图纸格式和模板1．【新建】→【工程图】→按下图做如下设置→【确定】2．【图纸】右键→【编辑图纸格式】1．在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中2．此时屏幕显示4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。
此时屏幕显示5．重新编辑图纸格式6．双击“（材料）”，选择链接属性选中【图纸属性中所指定视图中模型】，做如图设置，选中Material7．类似的做以下链接（单位）——公司名称（图名）——SW－文件名称（图号）——图号（重量）——Weight（设计）——SW－作者“设计”（日期）——完工日期（制图）——绘制者“制图”（日期）——绘制日期8．（比例）设置略有不同，应选中【当前文件】9．用记事本打开字体映射文件“C:\Program Files\SolidWorks\data\drawfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体0.707”，保存，关闭。
建立符合GB的solidworks图纸格式
建立符合国标的solidworks图纸格式cadtools 用户建立的图纸格式可以包括如下内容：通过建立“A3-横向”图幅的图纸向读者介绍建立图纸格式、标题栏和工程图模板的方法。
通过这个实例，读着将了解建立工程图格式文件和模板的基本方法与步骤。
1. 新建工程图使用默认的工程图模板建立一个无图纸格式的“A3-横向”的工程图，如图6-35所示。
图6-35 无图纸格式的“A3-横向”图纸2. 图纸属性在图纸中右击鼠标并从快捷菜单中选择【属性】命令，查看一下图纸的属性设置是否正确，如图6-36所示。
图6-36 图纸属性3. 编辑图纸格式在图纸中右击鼠标，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式状态下。
4. 图纸边框如图6-37所示，绘制两个矩形分别代表图纸的纸边界线和图框线，在下面的步骤中将通过几何关系和尺寸确定两个矩形的大小和位置。
图6-37 绘制矩形5. 左边界如图6-38所示，选择外侧矩形的左侧边，在PropertyManager的【参数】选项组中确定该直线起点的坐标点位置（X=0,Y=0）。
图6-38 左边界起点位置6. 几何关系对外侧矩形的左边和下边建立“固定”几何关系，在标注尺寸时可以以这两个边定位。
7. 标注尺寸如图6-39所示，标注两个矩形的尺寸。
图6-39 确定纸边和图框的大小8. 设置线粗选择内侧代表图框的矩形，从“线型”工具栏中定义四条直线的线粗为“正常”或其他类型粗线，如图6-40所示。
图6-40 设置图框的线粗9. 隐藏尺寸选择下拉菜单的【视图】|【显示/隐藏注解】命令，隐藏标注的图框尺寸，如图6-41所示。
图6-41 A3-横向图框10. 对中符号利用几何关系、标注尺寸和隐藏尺寸，可以很容易地绘制对中符号，如图6-42所示。
图6-42 对中符号11. 图幅分区如图6-43所示，绘制直线，并在图纸中添加注释（A、B、C…和1、2、3…）建立图框分区。
在图纸格式中建立的注释最好不要使用文档字体，这样可以保证图纸格式文件的统一。
Soliderworks 标准模板制作
最后保存到自定义模板文件夹内，保存类型为.drwdot，其 他A2、A1等图幅的工程图模板制作方法与上面所述相同， 也可在现有的A3工程图模板上修改。
四、模板加载方法
零件模板、装配体模板、工程图模板建立完成需要我们加载，以便以 后新建时，可以直接选择自己自定义的模板。
打开【工具】-【选项】在系统选项中选择【文件位置】-【文件模板】， 执行【添加】浏览到自定义模板文件夹，再确定加载完毕。
下图为插入机械手零件（带属性）自动填写标题栏工程图
备注:其中设计、审 核、工艺等也可以链 接属性自动填写。
自动填写Байду номын сангаас的名称 自动填写 的代号
自动填写 的重量
自动填写 的比例
三、工程图模板的定制
7、明细表定位点： 在【编辑图纸格式】状态下选中【材料明细表定位点】-右击选择【设定 定位点】，在图纸区域选择标题栏的右上角点，设定完之后，会自动返回 到编辑图纸状态。
一、零件模板的定制
1、新建零件 使用soliderworks自带的零件模板，建立一个零件。保存文件名 为零件模板，类型为.prtdot。 2、打开文档属性，更改单位制与默认材料密度： 单位：自定义-毫米、公斤、秒。
一、零件模板的定制
3、【文件】-【属性】打开【摘要信息】填写属性如下
前言
要想用soliderworks出符合中国国家标准的工程图，需要定制设 计模板，包括零件模板、装配体模板、工程图模板。但通常人们关心 的是工程图模板，而忽略了零件模板与装配体模板，而孤立使用工程 图模板。只有配套的一组模板共同使用使用才能实现自动填写标题栏 与明细表。
GB明细表的样式与内容如下
输出的EXCEL表 格如右图使用查找 替换功能，快速将 名称、代号栏填充 ，共计查找到861 个。修改完成后保 存，再将表格数据 输入进来， toolbox设定就ok 了。
创建solidworks工程图模板图文教程(群文件)
创建solidworks工程图模板图文教程作者：董事长本文摘要：工程图图纸是创建、编辑工程图的平台，在一般情况下，solidworls 软件采用的是国家标准的图纸格式，但是在实际的使用过程中，用户可以根据自己的需要定制符合自己使用要求的工程图模板；将工程图模板中的注释链接到零件的自定义属性，可以在工程图中显示相关的链接信息。
本文将以创建一个图幅为A3（横）的的工程图模板为例，来为大家讲解创建solidworks工程图模板的步骤。
第一步：创建一张空白的A3图纸第二步：绘制图框和标题栏第三步：链接注释到属性第四步：设置绘图环境第一步：创建一张空白的A3图纸1.1、打开solidworks软件，选择下拉菜单“文件”-“新建”命令，系统弹出如图1所示的“新建solidworks文件”对话框。
图11.2、在对话框中选择“工程图”类别，然后点击“确定”按钮。
系统进入工程图环境，默认选择A0工程图模板，并弹出图2所示的“模型视图”对话框。
图21.3、由于是要创建一个空白的图纸，所以不需要插入模型或者装配体，在“视图模型”对话框中直接点击按钮时，将生成一张空白图纸。
图31.4、在图纸的绘图区域点击鼠标右键，在弹出的快捷菜单中选择“属性”命令，系统弹出“图纸属性”对话框，如图4、图5所示。
图4图51.5、按照图5的标记部分进行设置，其余保持默认设置参数不变，然后点击“确定”，将创建一张图幅大小为A3横向工程图图纸（图纸宽度为420mm，高度为297mm）。
如图6所示.可以看到A0的图框和标题栏还在，但是图纸的幅面已经变为A3。
图61.6、进入编辑图纸格式环境。
选择下拉菜单“编辑”-“图纸格式”，如图7（或者在图形空白处点击鼠标右键，在弹出的快捷菜单中选择“编辑图纸格式”命令）进入编辑图纸格式环境。
注：进入编辑图纸格式环境后，在图纸中创建的视图、标注和注释将不可见。
而且在绘图窗口的右上角会有一个标识。
图71.7、删除原有的图框和表一栏。
Solidworks建立符合GB的图纸格式
建立符合GB的图纸格式6.8.1 建立图纸格式用户建立的图纸格式可以包括如下内容：图幅设定和图框标题栏材料明细表定位点预定义视图在下面的步骤中，通过建立“A3-横向”图幅的图纸向读者介绍建立图纸格式、标题栏和工程图模板的方法。
通过这个实例，读着将了解建立工程图格式文件和模板的基本方法与步骤。
1.新建工程图使用默认的工程图模板建立一个无图纸格式的“A3-横向”的工程图，如图6-35所示。
图6-35 无图纸格式的“A3-横向”图纸2.图纸属性在图纸中右击鼠标并从快捷菜单中选择【属性】命令，查看一下图纸的属性设置是否正确，如图6-36所示。
图6-36 图纸属性3.编辑图纸格式在图纸中右击鼠标，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式状态下。
4.图纸边框如图6-37所示，绘制两个矩形分别代表图纸的纸边界线和图框线，在下面的步骤中将通过几何关系和尺寸确定两个矩形的大小和位置。
图6-37 绘制矩形5.左边界如图6-38所示，选择外侧矩形的左侧边，在PropertyManager的【参数】选项组中确定该直线起点的坐标点位置（X=0,Y=0）。
图6-38 左边界起点位置6.几何关系对外侧矩形的左边和下边建立“固定”几何关系，在标注尺寸时可以以这两个边定位。
7.标注尺寸如图6-39所示，标注两个矩形的尺寸。
图6-39 确定纸边和图框的大小8.设置线粗选择内侧代表图框的矩形，从“线型”工具栏中定义四条直线的线粗为“正常”或其他类型粗线，如图6-40所示。
图6-40 设置图框的线粗9.隐藏尺寸选择下拉菜单的【视图】|【显示/隐藏注解】命令，隐藏标注的图框尺寸，如图6-41所示。
图6-41 A3-横向图框10.对中符号利用几何关系、标注尺寸和隐藏尺寸，可以很容易地绘制对中符号，如图6-42所示。
图6-42 对中符号11.图幅分区如图6-43所示，绘制直线，并在图纸中添加注释（A、B、C…和1、2、3…）建立图框分区。
solidwork工程图模板制作
制作高效的工程图模板ICT—Torres Zhao摘要：详解如何制作自定义格式的工程图模板，提高出图效率。
7 ?' `1 p- x3 I4 s9 F# F关键字：工程图、模板、自定义一、背景概述: `( {( @: h1 K1 F利用SolidWorks出工程图，由于系统本身自带的文件配置以及模版在某种程度上并不适合我们的厂标，即使自带的GB图纸里的属性链接也不能完全为我所用；所以整套图纸设计前，设置好一套符合厂标的模版及属性是非常重要的。
( c7 f- U5 Y2 |8 f, \在SOLIDWORKS工程图中用户可以自由修改图纸属性（图纸的格式大小，比例，投影类型），边框，标题栏，文档属性（例如注解的格式，尺寸的格式，单位，线条样式等）。
9 b/ {; X Z/ s* K本文以SOLIDWORKS2015制作一个国标A3大小的模板为例，分享一些工程图模板制作的技巧。
二、工程图模板自定义1.用自带工程图模板新建一个工程图. I( P+ R8 G U; O# X9 R; F0 J' F选择新建＞工程图＞确认如图1图14 M. {% R* a N2 }6 A6 H* o* k2.更改图纸属性如图2在图纸1上右击选择属性，对图纸的比例，图纸格式大小，投影类型，下一视图标号，下一基准标号进行自定义设定如图3。
5 m4 s, z* }% s7 G% B6 n图2 ; K0 b8 E: g0 f$ |* c5 w7 ?* K# n& U图33.打开模型设置属性用SOLIDWORKS任意打开一个模型（以烧烤网为例），并设置模型的材料为合金钢，设置自定义属性如图4。
（重量及材料通过右侧下拉连接到文件的属性，其他手动输入。
）0 a# W2 T' V2 t7 M0 \) [图44.编辑图纸格式1.关联零件属性4 j( u' @- d, r' ?' ?) g在图纸区域右击选择编辑图纸格式，将背景图像变为被激活的草图模式，此时可以对边界，标题栏等进行设计。
Solidworks创建工程图模板及材料明细表格模板模板的技巧
为了快速出图和快速出材料明细表和汇总表，每个公司都要建立一个适合自己的模版。
(1)工程图模板的建立
按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。再将工程图模板复制在SolidWorks\ data\template\…的模板文件中。
(2)材料明细表模板的建立
系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。步骤如下:
1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。
2)进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。
图4用户个性化设置
☆将原Excel文件中的“项目号”改为“序号”，定义名称为“
solidworks工程图教程参考模板
Solidworks 工程图教程一、新建文件及相关设置1.1新建工程图文件的两种方法。
1.你可以再零件打开的状态下，单击文件—从零件制作工程图。
（在装配体中为：文件—从装配体制作工程图）2.你可以在最初打开Solidworks时进行新建文件。
操作步骤为：单击文件—新建—工程图。
1.2相关设置本操作极其重要。
设置的正确与否直接决定了我们的工程图是否能最大程度符合国标中的规定，而且能够一劳永逸，避免了在标注过程中频繁进行修改，从而极大方便了我们出图的速度，所以希望大家能认真对待本步骤。
1.首先，单击选项—文件属性（D）,如下图所示：在此次出现的对话框中我们需要修改延伸线和基准特征，将其设置为如下图所示即可：2.然后进行尺寸线箭头样式的修改，将其改为实心箭头。
操作步骤为：单击左侧尺寸，将箭头样式改为实心箭头。
如下图所示：3.注释无需修改，零件序号系统默认为下划线模式，个人认为比较合适如果你想修改，可以单击零件序号，在出现的对话框中选择你想要的模式。
继续往下，我们单击箭头出现如下对话框，个人认为将箭头改为1:4较为美观（如有特别要求，以题目要求为准）。
剖面箭头个人认为不需要修改。
设置完成后如下图所示：4.然后来到注解字体，字体在工程图制作中非常重要，合适的字体设置可以将你的工程图最大化向国标靠拢。
现以修改注释字体方法为例，具体操作步骤为：单击对话框左侧注释字体—注释，你将会看到如下选择对话框，我们习惯将注释字体设置为仿宋，但是在将图形打印时会出现注解字体消失不见的现象（具体原因不清楚，待讨论），所以，建议大家视情况而定，如果不需要打印的图纸，将其设置为字体（仿宋）、文字样式（常规）、单位（3.5）、距离（0.7）。
如果需要打印，则将字体改为和仿宋最接近的字体（宋体）。
尺寸字体的设置比较关键，因为它是用的最多的注解字体。
在我们平时对各种字体试用后发现，使用仿宋字体较为合适。
一般国标中规定使用isocp、gbenor （两种字体基本没有区别），Solidworks2008字库中提供有isocp，可供我们使用，但是，如果选择此字体，在进行直径标注时我们发现直径符号“ø”非常大，使用起来极不方便。
solidworks工程图模板设置
solidworks工程图模板设置SolidWorks是一款广泛应用于机械设计领域的软件，由于其方便的操作及丰富的功能，深受广大工程师的喜爱。
在使用SolidWorks软件时，我们不可避免地需要进行工程图的绘制，而工程图的绘制离不开模板的使用。
本文将会为大家详细介绍SolidWorks工程图模板的设置方法。
第一步：打开SolidWorks软件并创建新文件首先，我们需要打开SolidWorks软件并创建新文件。
当新文件界面弹出时，我们需要选择绘制类型。
在本文中，我们以绘制零件图为例。
在新文件界面中选择“Part”并确定。
第二步：设置工程图标准在创建新文件之后，我们需要对工程图标准进行设置。
在SolidWorks中，我们能够选择使用不同的工程图标准，例如ANSI 或ISO等。
为了实现以下的演示，我们以ISO标准为例。
选择“Tools”菜单栏并进入“Options”选项。
在弹出的选项界面中选择“Document Properties”选项并点击右侧的“Standards”选项卡。
在“Standards”选项卡中选择“ISO”工程图标准。
第三步：设置图纸尺寸当工程图标准设置完成后，我们需要对图纸尺寸进行设置。
在本文中，我们以A4图纸为例。
选择“File”菜单栏中的“Page Setup Manager”选项。
在弹出的选项界面中点击“New”按钮创建新的图纸。
在新的图纸界面中，选择“Size”选项卡并在下拉菜单中选择A4图纸。
接着，选择“Orientation”选项卡并选择图纸的方向为“Portrait”。
第四步：设置图纸边距在图纸尺寸设置完成后，我们需要对图纸边距进行设置。
在“Page Setup Manager”界面中，选择“Margins”选项卡，并按下图所示的数值进行设置。
第五步：设置标题块在工程图的绘制中，我们需要在图纸的右上方添加标题块，以便于标记相关的信息。
在SolidWorks中，我们可以使用文本框工具来创建标题块。
创建solidworks工程图模板图文教程
创建solidworks工程图模板图文教程作者：曹顺辉本文摘要：工程图图纸是创建、编辑工程图的平台，在一般情况下，solidworls 软件采用的是国家标准的图纸格式，但是在实际的使用过程中，用户可以根据自己的需要定制符合自己使用要求的工程图模板；将工程图模板中的注释链接到零件的自定义属性，可以在工程图中显示相关的链接信息。
本文将以创建一个图幅为A3（横）的的工程图模板为例，来为大家讲解创建solidworks工程图模板的步骤。
第一步：创建一张空白的A3图纸第二步：绘制图框和标题栏第三步：链接注释到属性第四步：设置绘图环境第一步：创建一张空白的A3图纸1.1、打开solidworks软件，选择下拉菜单“文件”-“新建”命令，系统弹出如图1所示的“新建solidworks文件”对话框。
图11.2、在对话框中选择“工程图”类别，然后点击“确定”按钮。
系统进入工程图环境，默认选择A0工程图模板，并弹出图2所示的“模型视图”对话框。
图21.3、由于是要创建一个空白的图纸，所以不需要插入模型或者装配体，在“视图模型”对话框中直接点击按钮时，将生成一张空白图纸。
图31.4、在图纸的绘图区域点击鼠标右键，在弹出的快捷菜单中选择“属性”命令，系统弹出“图纸属性”对话框，如图4、图5所示。
图4图51.5、按照图5的标记部分进行设置，其余保持默认设置参数不变，然后点击“确定”，将创建一张图幅大小为A3横向工程图图纸（图纸宽度为420mm，高度为297mm）。
如图6所示.可以看到A0的图框和标题栏还在，但是图纸的幅面已经变为A3。
图61.6、进入编辑图纸格式环境。
选择下拉菜单“编辑”-“图纸格式”，如图7（或者在图形空白处点击鼠标右键，在弹出的快捷菜单中选择“编辑图纸格式”命令）进入编辑图纸格式环境。
注：进入编辑图纸格式环境后，在图纸中创建的视图、标注和注释将不可见。
而且在绘图窗口的右上角会有一个标识。
图71.7、删除原有的图框和表一栏。
SolidEdge国家标准工程图模板创建方法
Solid Edge的四个模板文件：零件、装配、钣金和工程图。
在生成新文件时应采用相应的模板文件。
模板可以用户化，用户可根据需要定制自己的模板文件。
Solid Edge初始的模板文件不便于生成符合我国机械制图国家标准的工程图样。
本文将介绍适合于我国用户使用的工程图模板文件的定制方法和内容。
1．边框标题栏的绘制（1）启动Solid Edge进入工程图模块，选取下拉菜单“视图”中的背景页，可看到已存在四种背景页：A4-Sheet、A3-Sheet、A2-Sheet、A1-Sheet，分别设定了A4、A3、A2、A1四种图幅的幅面大小。
显然，我们应增加适合于A0幅面的背景页，方法为：选取下拉菜单“文件”中的“图页设定”选项后，在随之出现的对话框中的“大小”栏中选择A0幅面、在“名称”栏中键入背景页名称：A0-Sheet。
（2）点取绘图区域右下角的背景页名称如A3-Sheet，进入某一幅面的背景页环境，在该环境下绘制所选边框标题栏格式中的图线，并将其中的文字写入。
在制作完毕一种图幅的边框标题栏后，再进入其它图幅的背景页环境，利用粘贴板生成各图幅的边框标题栏。
2．投影角度及螺纹显示方式的设定Solid Edge支持第一角画法和第三角画法，有两种螺纹显示方式：ANSI和ISO。
设置方法为：点取下拉菜单“工具”中的“选项…”菜单选项后，出现“选项”对话框，选择“第一角”和“ISO”。
3．尺寸标注式样的设置 Solid Edge允许用户修改或建立自己的尺寸风格，以符合国家标准及用户习惯。
设置方法为：点取下拉菜单“格式”中的“风格…”菜单选项后，将弹出一个对话框，在其“风格”类型组框中选择“尺寸”，然后单击“新建”按钮，出现“新尺寸风格”对话框，以进行新尺寸式样的设置。
在该对话框中需设置各选项的如下内容： 1）“名称”选项：“名称”栏：键入“GB1”“基于”栏：选择“ANSI（毫米）”项 2）“单位”选项：“线性单位”栏：选择“毫米”项，其余取默认值。
制作符合自己要求的Soldworks工程图模板
制作符合自己要求的Soldworks工程图模板随着Solidworks版本的不断更新，软件自带的工程图模板也逐渐的丰富，而且也更多的考虑了中华区用户的习惯，其中内置了GB版的工程图模板。
这些对于一些普通个体用户来说也许已经够用了，但是对于企业来说还有很多修改的地方，比如说，字体、标题栏、一些标注样式等等细节性的东西。
下面就制作工程图模板这块和大家一起分享一下自己的一些点滴。
首先要弄清楚两个概念：1、工程图模板，2、图纸格式
工程图模板：就是图纸加上绘图的标准，比如说：标注样式、注释样式、字体线型及图表等等，都可以在选项-文档属性里面设定。
图纸格式：可以理解为图纸的图框及里面的一些属性链接等。
具体步骤如下：
新建GB/a3幅面的工程图：
插入模型视图：
右键选择编辑工程图格式：
然后就可以根据自己的需要绘制图框、表格等，与此同时也可以将文档属性设置完成。
要想使自己的工程图能自动填写标题栏就需要给标题栏的文字添加属性链接，这一步很关键。
一般情况下选“图纸属性中所指定视图模型”，注意调整文字的位置。
此时工作进行的差不多了，然后退出“编辑图纸格式”将文件另存为.drwdot格式，取个名字就ok了。
下一次在建立工程图的时候可以选用你自己建立的工程图模板了。
solidworks怎么创建工程图模板
竭诚为您提供优质文档/双击可除solidworks怎么创建工程图模板篇一：图解solidworks工程图模板制作图解solidworks工程图模板制作1.新建一系统自带工程图模板如下：2.关闭左侧模型视图。
3.右键图纸空白处/属性，做自己要求设置。
4.右键图纸空白处/编辑图纸格式5.对格式按自己要求修改后，需要插入自己公司的logo，点菜单栏上的插入/图片。
6.选中自己公司的logo7.点图片上的拖动快调整大小，调整位置和透明度等设置。
8.文件/另存为，命名之后文件格式选工程图模板。
再次新建工程图时，就会出现自制的模板，选中即可使用。
篇二：solidworks工程图模板设置模板是solidworks中三种必要的文件模板。
其中，工程图模板关系到最终设计图样的出图，尤为重要。
工程图文件的模板，包含了工程图的绘图标准、尺寸单位、投影类型和尺寸标注的箭头类型以及文字标注的字体等多方面的设置选项。
因而，根据国家标准建立符合要求的工程图文件模板，不仅可以使建立的工程图符合国家标准，而且在操作过程中能够大大提高工作效率。
下面笔者根据自己的绘图习惯，并参考国家标准，以solidworks20xx软件为例，详细介绍定制不包含图样格式工程图模板的步骤。
一、建立工程图文件在工具栏中，单击“新建”按钮，或者选择下拉菜单“文件”→“新建”;在新建solidworks的文件对话框中，选中“工程图”，单击“确定”按钮。
打开“图纸格式/大小”对话框，由于是建立无图样格式文件，所以单击“取消”按钮。
此时，建立了一张不包含图样格式的空白工程图。
二、文件属性设置1.设置绘图标准和绘图单位用鼠标右键单击工程文件Featuremanager设计树中的文件名称图标，从快捷菜单中选择“文件属性”命令，如图1所示。
在“文件属性”选项卡的“出详图”中，选取“尺寸标注标准”为“gb”，“引头零值”为“移除”，“尾随零值”为“移除”。
选中“固定焊接符号大小”复选框，选中“切换剖面显示”复选框。
Solidworks创建工程图模板及材料明细表模板的技巧
Solidworks创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表，每个公司都要建立一个适合自己的模版。
(1)工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。
再将工程图模板复制在SolidWorks\ data\template\…的模板文件中。
(2)材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。
步骤如下:1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。
2)进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。
图4 用户个性化设置☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemN o”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Descripti on”。
3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，…，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。
4)选择“文件”→“另存为”，将文件命名为BOM表模板，保存在S olidWorks\lang\ chinese-simplified \…下的模板文件中。
从此新建工程图或在工程图中插入材料明细表时，均会按定制的选项设置执行，并且不需查找模板文件繁琐的放置路径。
Solidwork中工程图的创建
Solidwork中工程图的创建一、设置生成工程图模板1.打开SOLIDWORK，在标准工具栏上单击选项键。
2.在系统选项标签上，单击文件位置。
3.在显示下项的文件夹中选择文档模板。
4.单击添加。
在浏览文件夹对话框中导览到安装_目录\Program Files\SolidWorksCorp\SolidWorks\lang\chinese-simplified\Tutorial。
此为包含有模板的文件夹。
6.单击确定两次。
二、打开工程图模板。
1.单击标准工具栏上的新建工程图键。
在对话框中，选取Tutorial选项卡。
注意：如果Tutorial选项卡不显示，单击高级。
Tutorial选项卡存在是因为您在上一个步骤中将之添加到了文档模板列表中。
3.单击draw，然后单击确定。
新工程图出现在图形区域中，且模型视图 PropertyManager 出现。
模型视图 PropertyManager 只有在 PropertyManager 中选定了生成新工程图时开始指令时才出现。
三、从模板打开工程图（续）下一步，您通过更改一些文本属性来编辑图纸格式。
因为您使用的是图纸格式，且还没有在工程图中插入模型，所以取消 PropertyManager。
我为何编辑图纸格式?1.单击 PropertyManager 中的取消。
模型视图 PropertyManager 只有在 PropertyManager 中选定了生成新工程图时开始指令时才出现。
2.用右键单击工程图图纸上的任何位置，然后选择编辑图纸格式。
3.在标题栏中，双击变量文字<公司名称>。
您可使用缩放工具使选择更容易。
单击视图工具栏上的局部放大，然后拖动-选择右下角的标题栏。
再次单击局部放大以将此工具关闭。
文字出现在编辑框中。
4.将文字改为您公司的名称。
5.在注释格式化工具栏中更改字体、大小、后果样式。
6.单击文字区域外面来保存您的更改。
7.单击视图工具栏上的整屏显示全图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用SolidWorks出工程图，由于软件本身没有自带符合国标的工程图模板，给我们出工程图带来了不少的麻烦，现在网上有很多关于创建国标工程图模板的资料，但大多数是不完整的，只是部分符合国标要求。
我经过自己一段时间的摸索，结合学习网上其他人的经验，今天用一整天的时间，把完整工程图模板创建的每一个步骤都操作了一遍，并一一截图整理。
大家根据我下面写的操作步骤，一步步完成，就能够创建出完整的工程图模板。
现在企业里用的工程图模板，格式上并不一定与国标完全一致，大家学会了如何创建国标工程图模板后，相信会很容易自己创建出符合自己企业的工程图模板的。
好了，废话不多说，现在我们开始。
1安装“长仿宋体”
我会以附件的形式上传，或者大家联系我，以邮件等其它方式传递。
只要将文件复制到C:\Windows\Fonts目录下就可以了，它会自动安装。
2修改“零件.prtdot”文件
首先，启动SW，然后单击“打开”，到下图所示界面。
注：要修改“文件夹选项”，使隐藏的文件也能够显示。
选中零件.prtdot
至此完成零件.prtdot文件的修改，单击菜单栏的“保存”后退出即可。
3修改“装配体.asmdot”文件
首先，单击菜单栏上的“打开”后，至下图界面
至此完成装配体.asmdot文件的修改，单击菜单栏的“保存”后退出即可。
4修改“工程图.drwdot”文件
首先，单击菜单栏上的“打开”后，至下图界面
按照下图修改“注解”里的其它项
按照下图将修改的绘图标准保存到外部，可以自己任意起个名字
注：此步骤不做也可
至此，工程图.drwdot文件修改完毕，
点击菜单栏“保存”后退出。
5创建A3和A4图纸
新建一工程图
A3图纸
在图纸任意空白处右击，选编辑图纸格式
首先利用草绘工具画下图中的四条直线，然后选中“线一”并按
左侧黑框中的数值进行修改
修改“线二”
选中四条直线，添加“固定”属性
在图框右下角（编辑标题栏），按下图尺寸画出线一~线五，再按下图中步骤将线五进行线性阵列
按下图尺寸画出线一~线八，然后利用“等距实体”命令，对相应的直线进行操作，画出剩余的直线
选中所有尺寸线，右击选“隐藏”，将尺寸全部隐藏
按下图步骤向标题栏中添加文字，此处只作实例，剩余的文字请
大家自行加入
在标题栏的右上角添加下列内容，之后将尺寸隐藏掉
下面创建一张A4图纸
利用草绘工具画出四条直线，并对线一属性进行修改
切换到之前的A3图纸
标题栏移到合适的位置
同样的，也把A4的图纸格式保存起来，起名“国标-A4”
6修改ToolBox设置
下图设置ToolBox，以使标准件的国标号和名称自动写入材料明细表之中。
注：下图中的目录指ToolBox的安装目录，进行以下操作前，请将“gb”文件夹备份一份
下面打开“ToolBox设定”
点击“保存”后退出
7修改BOM表
现在创建几个零件文件，再创建一个装配体文件，并把零件文件
装入装配体文件中，如下图。
注：现在创建的文件使用了我们前面修改过的“零件.prtdot”和“装配体.asmdot”模板，所以创建的文件中会自动修改材料为“普通碳钢”，并添加了“方程式”，请检查是否正确。
下图中修改的名称即可在工程图的材料明细表中显示
从装配体文件创建工程图
中
在打开的工程图中，插入几个视图，然后按下图操作
仿上图设置其它几列的宽度，其它几列的宽度见下
仿上图设置C列的列属性。
