螺旋榨汁机设计答辩稿

• 螺杆部设计
• 通常螺旋榨汁机是靠螺杆在筛筒内旋转,对物料产生压力，从而使物料中 的汁液被强制挤出。螺旋榨汁机螺杆按不同的分类方法有多种型式。如 按螺杆螺纹直径分类有等径与变径之分，按螺杆螺距分类有等距与变距 之分。针对本设计加工对象综合考虑,确定采用变径、变螺距螺杆。螺杆 上的螺旋共分二段。第一段为喂料螺旋，主要作用是输送物料；第二段 是挤压螺旋，主要作用是对物料进行挤压，并开始挤出水分。
• 螺旋杆是螺旋榨汁机的主要工作部件，采用不锈钢材料铸造后精加工制 成。
• 2 电动机的选择
如下图所示：
按已知的工作要求和条件，选用Y型全封闭鼠笼型三相异步电动机。
选定电动机型号为Y112M-2。查机械设计手册 所选电动机的额定功率＝4kw，n=1440r/min 外形尺寸长*宽*高(mm)400*31Biblioteka Baidu*265 重量45kg

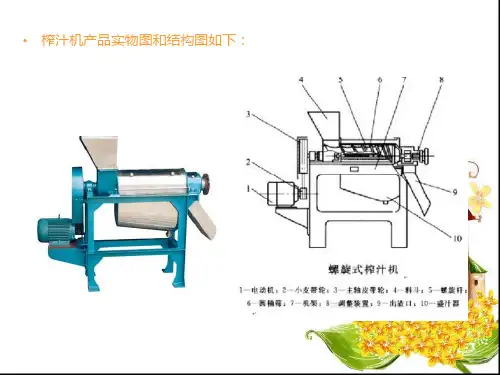

• 榨汁机产品实物图和结构图如下：
螺旋榨汁机的设计
★学 院： ★姓 名： ★学 号： ★专 业：机械设计制造及其自动化 ★年 级： ★指导老师：
一 螺旋榨汁机工作原理
• 工作原理 • 该机由机架、螺杆、筛筒、电机等组成。电机通过三角带带动螺杆
转动,物料由进料斗喂入,在螺杆的作用下,受到挤压,物料中的水分通过 筛筒流出,经集液盘排出机外,物料在强大的挤压作用下,汁液越来越少, 最后经出料斗排出。
2欢迎老师对我的毕业设计批评指正。
• 3 筛筒设计
圆筒筛用不锈钢板制作，为了确保筛筒内物料清理方便,筛筒设计成上下两 半,中间用螺栓连接。
• 4 传动设计
本设计采用的是带传动方式，选用A型Ｖ带，带轮 选用实心式和腹板式。
带轮1示意图如下：
带轮2示意图如下：
5 整机装配 主视图
俯视图
左视图
致谢
1.感谢涂建平老师对我细心的指导和不 懈的支持
二 榨汁机的设计 • 1 设计方案分析
• 本设计在布局上采用折叠式,即螺杆在一个水平面上,将电机 置于另一个水平面上。这样布置,一是较大幅度减少了整机长 度,提高了设备刚度,节省了原材料,降低了成本;二是电机与轴 之间采用三角带传动,起到了缓冲作用,可避免因原料带入异 物造成螺杆堵转、引起瞬间负荷过大时,烧坏电机等故障的发 生;三是由于电机位置较低、以及在电机与轴之间采用三角带 传动,极大地降低了机械振动与噪声。
