热继电器工作原理.
热继电器
热继电器原理热继电器是一种电气保护元件。
它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。
热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。
当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。
触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。
热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。
热继电器的种类热继电器的种类很多，常用的有JR0、JR16、JR16B、JRS和T系列。
热继电器的型号及含义以JR系列热继电器为例，型号含义如下：交流接触器在电气设备应用中，为了控制较大电流的通断，需用一种具有很好灭弧能力的开关，这就是交流接触器。
交流接触器是用来频繁控制接通或断开交流主电路的自动控制电器，它不同于刀开关这类手动切换电器，它具有手动切换电器所不能实现的遥控功能，并具有一定的断流能力。
交流接触器不仅能遥控通断电路，还具有欠压、零电压释放保护功能，它具备频繁操作、工作可靠和性能稳定等优点。
交流接触器的结构接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。
电磁机构包括吸引线圈、静铁心和动铁心，动铁心与动触点相联。
触头分为主触头和辅助触头，主触头用于通断电流较大的主电路，体积较大，一般由三对常开触头组成；辅助触头用于通断电流较小的控制电路，体积较小，一般由两对常开触头和两对常闭触头组成。
所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。
交流接触器的型号及含义以CJ系列接触器为例，型号含义如下：交流接触器的工作原理当吸引线圈两端施加额定电压时，产生电磁力，将动铁心(上铁心)吸下，动铁心带动动触点一起下移，使动合触点闭合接通电路，动断触点断开切断电路，当吸引线圈断电时，铁心失去电磁力，动铁心在复位弹簧的作用下复位，触点系统恢复常态。
简述热继电器的工作原理
简述热继电器的工作原理
热继电器是一种常用的电器控制器，它的作用是根据电路的温度变化来控制电路的开关。
热继电器可以用于控制各种电器设备的温度，例如空调、冰箱、热水器等等。
热继电器的工作原理很简单，它的核心部件是热敏电阻。
当电路中的电流通过热敏电阻时，热敏电阻会受到电流的加热而产生温度变化。
当电路中的温度达到一定程度时，热敏电阻会发生相应的电阻变化，这个变化会被传递给热继电器的控制电路，从而控制电路的开关状态。
热继电器的控制电路通常由一个电热元件和一个电磁继电器组成。
当电路中的温度达到预设值时，电热元件会被加热，产生热量，进而使电磁继电器的铁芯产生热膨胀，最终使电磁继电器的触点断开电路，从而实现控制电路的开关。
热继电器的优点是结构简单、可靠性高、使用寿命长等等。
但是，热继电器的缺点也很明显，就是响应速度慢，无法实现精确的温度控制。
因此，在实际应用中，热继电器通常会和其他的控制器一起使用，例如温度传感器、PID控制器等等。
这样可以使热继电器的控制精度更高，实现更加精确的温度控制。
总之，热继电器是一种常用的电器控制器，它的工作原理简单可靠，但是响应速度较慢，无法实现精确的温度控制。
在实际应用中，热继电器通常会和其他的控制器一起使用，以实现更加精确的温度控
制。
热继电器工作原理.
热继电器工作原理热继电器是一种电气保护元件。
它是利用电流的热效应来推动动作机构使触头闭合或者断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。
热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。
当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。
触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。
热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。
热继电器的种类热继电器的种类不少，常用的有JR0、JR16、JR16B、JRS 和T 系列。
热继电器的型号及含义以JR 系列热继电器为例，型号含义如下：交流接触器在电气设备应用中，为了控制较大电流的通断，需用一种具有很好灭弧能力的开关，这就是交流接触器。
交流接触器是用来频繁控制接通或者断开交流主电路的自动控制电器，它不同于刀开关这种手动切换电器，它具有手动切换电器所不能实现的遥控功能，并具有一定的断流能力。
交流接触器不仅能遥控通断电路，还具有欠压、零电压释放保护功能，它具备频繁操作、工作可靠和性能稳定等优点。
交流接触器的结构接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。
电磁机构包括吸引线圈、静铁心和动铁心，动铁心与动触点相联。
触头分为主触头和辅助触头，主触头用于通断电流较大的主电路，体积较大，普通由三对常开触头组成；辅助触头用于通断电流较小的控制电路，体积较小，普通由两对常开触头和两对常闭触头组成。
所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。
交流接触器的型号及含义以CJ 系列接触器为例，型号含义如下：交流接触器的工作原理当吸引线圈两端施加额定电压时，产生电磁力，将动铁心(上铁心)吸下，动铁心带动动触点一起下移，使动合触点闭合接通电路，动断触点断开切断电路，当吸引线圈断电时，铁心失去电磁力，动铁心在复位弹簧的作用下复位，触点系统恢复常态。
热继电器的原理和作用
热继电器的原理和作用热继电器是一种保护继电器，用于或其它电气设备、电气线路的过载保护。
工作原理是电流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使失电，主电路断开，实现对负载的过载保护原理和作用1、鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。
符号为FR。
2、热继电器由发热元件、双金属片、触点及一套传动和调整机构组成。
发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。
双金属片由两种不同热膨胀系数的金属片辗压而成。
双金属片下层一片的热膨胀系数大，上层的小。
当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。
由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。
3、热继电器动作后，双金属片经过一段时间冷却，按下复位按钮即可复位。
4、有些型号的热继电器还具有断相保护功能。
热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。
5、若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
6、使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。
当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。
常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
热继电器工作原理
热继电器工作原理热继电器是一种常见的电器保护装置，它主要用于控制电流超过额定值时的过载保护。
在电路中，当电流超过热继电器设定的阈值时，热继电器会自动切断电流，从而避免电器设备过载损坏或发生短路等危险。
热继电器的工作原理是基于材料的热膨胀和收缩性质。
它主要由两部分组成：一是电流传感部分，用于感知电路中的电流变化；二是动作机构部分，根据电流变化决定是否切断电流。
电流传感部分通常由受热元件和传感器组成。
受热元件通常由材料制成，这些材料具有特殊的热膨胀性质。
当电流通过热继电器时，传感器会将电流转化为相应的温度变化，然后传递给受热元件。
通过受热元件的热膨胀，可以实现与电流变化的相关性。
动作机构部分由电磁铁和触点组成。
当传感器将电流变化转化为温度变化时，温度升高会导致受热元件收缩或膨胀。
受热元件的运动将导致电磁铁启动或关闭，从而控制触点的状态。
触点通常由两组铜合金制成，分别称为静触点和动触点。
当电磁铁启动时，动触点会与静触点相接触，从而闭合电路。
相反，当电磁铁关闭时，动触点与静触点分离，打开电路。
通过触点的状态变化，热继电器实现了电流的切断和接通。
热继电器的工作过程是一个动态的过程。
当电流超过热继电器的额定值时，传感器将电流变化转化为温度变化。
随着温度的升高，受热元件会膨胀或收缩，从而启动或关闭电磁铁。
触点的状态变化导致电路的切断和接通，从而实现对电器设备的保护。
需要注意的是，热继电器的工作原理可以根据不同的应用领域和要求进行调整。
例如，热继电器可以设置不同的动作温度和供电参数，以适应不同的电器设备和电路要求。
此外，热继电器还可以通过继电器组合和调谐来实现更复杂的电路保护功能。
总之，热继电器是一种基于材料热膨胀性质的电器保护装置。
通过感知电流变化并将其转化为温度变化，热继电器实现了对电流超过额定值时的过载保护。
通过自动切断电流，热继电器能够有效地保护电器设备免受过载损坏的风险。

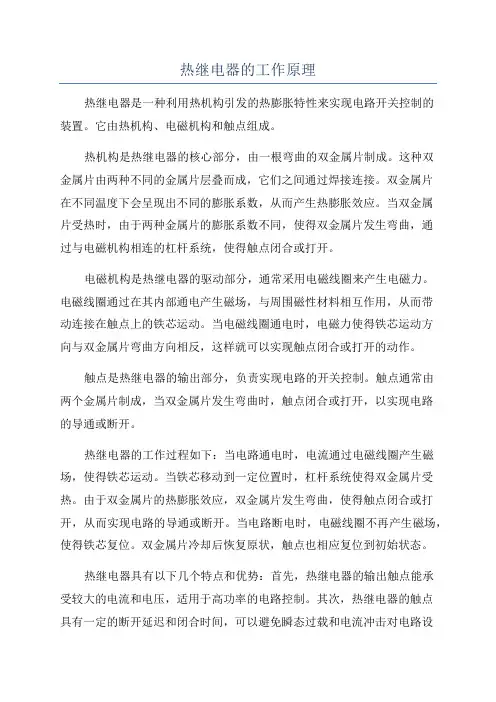

热继电器的工作原理
热继电器的工作原理热继电器是一种利用热机构引发的热膨胀特性来实现电路开关控制的装置。
它由热机构、电磁机构和触点组成。
热机构是热继电器的核心部分，由一根弯曲的双金属片制成。
这种双金属片由两种不同的金属片层叠而成，它们之间通过焊接连接。
双金属片在不同温度下会呈现出不同的膨胀系数，从而产生热膨胀效应。
当双金属片受热时，由于两种金属片的膨胀系数不同，使得双金属片发生弯曲，通过与电磁机构相连的杠杆系统，使得触点闭合或打开。
电磁机构是热继电器的驱动部分，通常采用电磁线圈来产生电磁力。
电磁线圈通过在其内部通电产生磁场，与周围磁性材料相互作用，从而带动连接在触点上的铁芯运动。
当电磁线圈通电时，电磁力使得铁芯运动方向与双金属片弯曲方向相反，这样就可以实现触点闭合或打开的动作。
触点是热继电器的输出部分，负责实现电路的开关控制。
触点通常由两个金属片制成，当双金属片发生弯曲时，触点闭合或打开，以实现电路的导通或断开。
热继电器的工作过程如下：当电路通电时，电流通过电磁线圈产生磁场，使得铁芯运动。
当铁芯移动到一定位置时，杠杆系统使得双金属片受热。
由于双金属片的热膨胀效应，双金属片发生弯曲，使得触点闭合或打开，从而实现电路的导通或断开。
当电路断电时，电磁线圈不再产生磁场，使得铁芯复位。
双金属片冷却后恢复原状，触点也相应复位到初始状态。
热继电器具有以下几个特点和优势：首先，热继电器的输出触点能承受较大的电流和电压，适用于高功率的电路控制。
其次，热继电器的触点具有一定的断开延迟和闭合时间，可以避免瞬态过载和电流冲击对电路设备的损坏。
再次，热继电器可以在一定范围内自动调节温度，实现自动控制的功能。
最后，热继电器具有耐高温、抗震动和抗腐蚀等优点，适用于各种恶劣环境下的工作。
总结起来，热继电器是一种根据双金属片的热膨胀特性来实现电路开关控制的装置。
通过电磁机构的驱动，使得双金属片受热后产生弯曲，从而实现触点的闭合或打开。
其特点包括输出能力强、具有一定的延迟和闭合时间、可自动调节温度、耐高温和抗震动等。
热继电器工作原理及判断
热继电器工作原理及判断
热继电器是一种利用热膨胀效应来控制电流的电气设备。
它由两个重要部分组成：热膨胀元件和电触点。
热膨胀元件通常由双金属制成，双金属由两种热膨胀系数不同的金属片组成，通过高温加热或低温冷却时，其中一个金属片将膨胀或收缩较多，而另一个金属片则膨胀或收缩较少，从而使整个双金属产生弯曲。
当温度升高或降低到某个设定值时，双金属曲线将达到一个临界点，此时可以触发电触点的动作。
电触点是通过热膨胀元件的弯曲来实现的。
当温度升高或降低到设定值，热膨胀元件将触发电触点的动作，使电触点由闭合状态切换到断开状态，或者由断开状态切换到闭合状态。
这种状态切换可以控制电流的通断，从而实现对电路的控制。
通过对热继电器工作原理的了解，可以判断热继电器是否正常工作。
当电流通过热继电器时，若电触点处于闭合状态，则表示热继电器正常工作，电流可以顺利通过。
如果电触点处于断开状态，则表示热继电器存在故障，电流无法通过。
需要注意的是，热继电器的工作原理和判断方法可能会因不同的型号和设计而有所差异。
因此，在实际使用或判断热继电器时，最好参考该型号的说明书或咨询专业人士。
热继电器过电流保护原理
热继电器过电流保护原理
热继电器是一种用于过电流保护的保护装置，它的工作原理如下：
1. 热继电器内部有一个导热片，导热片与线圈相连接。
2. 当电路中流过的电流超出了热继电器的额定电流，线圈内的电流会增大，导热片也就吸收了大量的热量。
3. 导热片的热膨胀使得另一端的触点弹开，从而切断电路。
4. 当电路中的电流减小，导热片因散热而冷却，触点恢复正常闭合状态，电路连通。
总结起来，热继电器通过控制导热片的热膨胀来实现过电流保护的功能。
当电路中的电流超过额定值时，热继电器会切断电路，从而保护电器设备和电路不因过大的电流而受损。
热继电器原理范文
热继电器原理范文热继电器是一种广泛应用于电气控制系统的电器元件。
它通常用于控制电动机启动、停止以及过载保护等方面。
热继电器的原理是基于热效应和电磁效应的结合。
热继电器主要由两部分组成，即热元件和电磁元件。
热元件由两块金属片组成，这两块金属片的热膨胀系数不同。
其中一块金属片通过电流在其上产生热量，使得该金属片发生热膨胀。
当金属片的温度变化超过一定范围时，它将使热元件发生位移，并触发电磁元件的动作，从而实现控制电路的开闭。
电磁元件是热继电器的另一个重要组成部分。
它由电磁线圈和触点组成。
当热元件发生位移时，它会通过机械连接使触点闭合或断开，从而控制电路的连接与断开。
热继电器的工作原理是这样的：当电路通电后，电流通过热元件中的热线圈，产生热量使得热片膨胀，热片的膨胀使得热片产生一个弯曲变形。
当电流通过热线圈达到一定值时，热片的变形将使触点闭合，电路连接。
同时，热片的变形也会使得电磁线圈上的触点闭合或断开，使得电路的连接与断开。
当热片的温度下降到一定程度时，热片的变形将使触点断开，电路断开。
同时，电磁线圈上的触点也会断开，使得电路的连接与断开。
热继电器的主要作用是提供过载保护。
当电动机发生过载时，热量将通过热元件传递给热片，使得热片的温度升高。
当温度超过一定范围时，热片将膨胀并触发电磁元件的动作，从而切断电动机的电源，实现过载保护的功能。
除了过载保护，热继电器还可以用于短路保护、欠压保护和控制电动机的启动和停止等功能。
它可以根据不同的需求通过调整触点之间的距离、热片的材料选择和热片的参数设置等方式进行调整。
总之，热继电器是一种基于热效应和电磁效应原理的电器元件。
它通过热元件和电磁元件的结合来实现对电路的控制和保护。
在电气控制系统中起着非常重要的作用，广泛应用于各种电气设备和场合。
通过不同的设置和调整，热继电器可以满足不同应用需求，提供可靠的控制和保护功能。
热继电器原理
热继电器原理热继电器是一种常见的电气控制元件，它在电路中起到了重要的作用。
本文将介绍热继电器的原理、结构、特点和应用。
一、热继电器的原理热继电器是一种温度敏感的电气控制元件，它的工作原理是利用热膨胀原理。
热继电器的主要组成部分是热敏元件和电磁铁。
热敏元件通常由两种材料组成，即热敏电阻和热敏电容。
热敏电阻的电阻随温度的变化而变化，而热敏电容的电容随温度的变化而变化。
当热敏元件受到外界温度的变化时，它的电阻或电容也会相应地发生变化。
电磁铁是热继电器的另一个重要组成部分。
当电磁铁通电时，它会产生磁场，使得热敏元件发生位移。
当热敏元件的位移达到一定程度时，它会触发电磁铁的动作，从而使得电路发生变化。
二、热继电器的结构热继电器的结构一般由热敏元件、电磁铁、触点和外壳等部分组成。
其中，热敏元件和电磁铁是热继电器的核心部分，触点则是热继电器的输出部分，外壳则是热继电器的保护部分。
热敏元件通常安装在热敏管或热敏片中，电磁铁则安装在热敏元件的一侧。
触点则由静触点和动触点组成，静触点通常固定在外壳上，而动触点则与电磁铁相连。
三、热继电器的特点热继电器具有以下特点：1. 灵敏度高：热继电器对温度的变化非常敏感，能够精确地控制电路的开关。
2. 可靠性高：热继电器采用机械式的结构，不受外界干扰，故而具有很高的可靠性。
3. 维护方便：热继电器的结构简单，易于维护和更换。
4. 体积小：热继电器体积小，可以方便地安装在电路板上。
5. 价格低廉：热继电器价格低廉，可以广泛应用于各种电气控制领域。
四、热继电器的应用热继电器广泛应用于电气控制领域，主要用于保护电路和控制温度。
以下是热继电器的几种应用场合：1. 电机保护：热继电器可以用于电机的过载保护和过热保护。
2. 空调控制：热继电器可以用于空调的温度控制和保护。
3. 热水器控制：热继电器可以用于热水器的温度控制和保护。
4. 烤箱控制：热继电器可以用于烤箱的温度控制和保护。
5. 电路保护：热继电器可以用于电路的过载保护和短路保护。
电气工程知识：热继电器的工作原理是什么.doc
电气工程知识：热继电器的工作原理是什么热继电器是用于电动机或其他电气设备，电路过载保护的保护电器。
电动机在实际的操作中，如拖动生产机械工作在这个过程中，如果机械出现异常情况或异常电路使电机过载，马达速度降低，绕组中通过的电流将增加，使电动机绕组温度。
如果不是过载电流和过载时间短，不超过允许电机绕组温升，超载是允许的。
但如果长期过载，过电流，电机绕组温升将超过许用值，使电动机绕组老化，缩短发动机的使用寿命，严重时甚至会使电动机绕组烧毁。
因此，电机不能承受的过载。
热继电器的热效应是使用当前的原则，在发生电机受不了切断电机过载电路时，提供保护电动机的过载保护。
热继电器的作用-热继电器的工作原理
如对您有帮助，可购买打赏，谢谢
热继电器的作用-热继电器的工作原理
导语：当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。
热继电器的作用-热继电器的工作原理
热继电器的简介
热继电器的工作原理很简单：是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。
热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。
当电动机正常工作时，通过热继电器热元件的电流正常，内外两推杆均向前移至适当位置。
当出现电源一相断线而造成缺相时，该相电流为零，该相的双金属生活常识分享。
热继电器工作原理
热继电器工作原理热继电器是一种常用于电路控制和保护的电器设备，它的工作原理是基于热效应的。
热继电器通过电流在继电器内产生的热量来控制电路的开闭。
它通常包含有最重要的两个部分：加热元件和行动元件。
加热元件是热继电器的核心部分之一，它负责将电能转化为热能。
加热元件通常是由电阻丝制成的，当电流通过电阻丝时，由于电阻丝的电阻率较高，会产生大量的热量。
这种热量的产生主要是基于焦耳定律，即电能通过电阻产生的热量与电流的平方成正比。
加热元件会将产生的热量传导给行动元件，使其发生位移。
行动元件是热继电器的另一个关键部分，它在受热作用下发生位移，从而实现电路的开闭。
常见的行动元件有膨胀片和双金属片。
在受热作用下，膨胀片会发生热膨胀，使得继电器的触点发生位移；而双金属片则是由两种不同的金属片通过焊接而成，它的一个端部与触点相连，当受热作用时，因为不同金属的热胀冷缩系数不同，会导致片材的弯曲，进而使触点发生位移。
热继电器的工作过程可以简单描述如下：当继电器通电时，电流通过加热元件，产生热量；热量通过传导和辐射的方式传递给行动元件；行动元件在受热的影响下发生位移；位移使得继电器的触点发生闭合或断开，从而控制电路的开闭。
当电流减小或断开时，热量的产生停止或减少，行动元件恢复原状，触点也相应恢复。
热继电器的工作原理使得它在各个领域中广泛应用。
例如，在家庭电路中，热继电器可以用于保护电线和电器设备免受过载电流的损害；在工业自动化控制系统中，热继电器常用于控制电动机的启停和保护；在空调、电冰箱等家电设备中，热继电器用来控制压缩机的运转。
总结起来，热继电器是一种借助热效应来实现电路开闭控制的电器设备。
其工作原理是通过电流在加热元件中产生热量，并将热量传导给引起行动元件产生位移，从而控制触点闭合或断开，实现电路的开闭。
热继电器的广泛应用使得它成为了电路控制和保护中不可或缺的重要元件之一。
热继电器的工作原理和作用
热继电器的工作原理和作用热继电器是一种热响应型的电器元件，主要由继电器和热控制单元组成。
它通过感知周围环境的温度变化，并根据预设的温度阈值，控制电气装置的开关动作。
下面将详细介绍热继电器的工作原理和作用。
一、热继电器的工作原理热继电器通电后，当周围环境的温度达到预设的阈值时，热继电器被激活。
在激活时，热继电器的双金属片簧发生弯曲，使得继电器内部的触点关闭或打开。
这样，热继电器就可以控制电气电路的通断。
二、热继电器的作用1.温度保护热继电器可以用于各种电气设备中，用于监测和保护设备在工作过程中的温度。
当设备的温度超过安全范围时，热继电器会自动断开电源，以保护设备免受过热损伤。
2.温度控制热继电器可以根据预设的温度阈值，控制加热装置的通断。
例如，当温度过低时，热继电器会通过闭合触点，通电加热；当温度达到设定值时，热继电器会断开触点，停止加热。
3.过载保护热继电器还可以用于过载保护。
当电气设备的负载电流超过额定值时，热继电器会自动断开电源，防止电气设备受到过大的电流冲击而损坏。
4.起动保护热继电器可以用于起动保护。
例如，当电动机在工作过程中出现过载、相序错误或相间短路等故障时，热继电器可以及时检测和切断电源，以防止电动机受到损害。
5.电流控制热继电器可以根据电流大小来控制电气装置的工作状态。
当电流超过设定值时，热继电器会打开触点，切断电源；当电流回到正常范围内时，热继电器会关闭触点，恢复通电。
总之，热继电器通过感知温度变化，利用双金属片簧的热胀冷缩特性，控制电气装置的开关动作。
它可用于温度保护、温度控制、过载保护、起动保护和电流控制等方面，起到保护电气设备安全运行的作用。
热继电器的结构与工作原理
热继电器的结构与工作原理
热继电器是一种常用的电磁装置，用于控制电路中较大功率的电器设备。
它的结构由电磁继电器和热过载保护组件组成。
热继电器的工作原理基于热敏元件的特性。
当电路中电流超过额定值时，热继电器会自动切断电源，以保护电器设备不被过载烧毁。
具体来说，热继电器的工作原理如下：
1. 结构上，热继电器通常由一个电磁继电器（也叫电磁触发装置）和一个热敏元件（通常是热铁片或热双金属片）组成。
电磁继电器内部有两个电磁线圈，一个是激磁线圈，另一个是保持线圈。
2. 当电流通过激磁线圈时，产生的磁场会使得保持线圈吸引铁心，将触点合上。
3. 激磁线圈断电后，保持线圈仍然可以保持触点闭合的状态。
这是因为触点的一端附着了一个热敏元件。
4. 当电路中的电流超过额定值时，热敏元件会受热变形，弯曲触点打开断开电路，从而切断电源。
5. 一旦电流降低到热敏元件的恢复温度以下，它会恢复原状，触点又会合上，电路重新闭合。
总的来说，热继电器通过电磁继电器和热敏元件的相互作用，实现对电路中电流的监测和控制，起到过载保护的作用。
需要注意的是，热继电器的工作原理可能会稍有不同，具体取决于其结构和设计特点。
上述原理只是一种常见的工作方式。
热继电器的原理和作用
热继电器的原理和作用热继电器是一种利用热敏元件来控制电线路的开关设备。
它的工作原理是通过热敏元件的温度变化来导致其电阻值的变化，从而达到控制电路的目的。
热继电器主要由热敏元件、电磁机构、触点组件等部分构成，其中热敏元件起到了关键的作用。
热敏元件的原理是指在一定温度下，其电阻值会随着温度的升高而发生变化的特性。
热敏元件通常由一系列的金属或合金薄片组成，这些薄片之间通过焊接进行连接。
当热敏元件受到外界热源的加热时，其温度会上升，引起内部薄片的热胀和热收缩，从而改变了电阻值。
通过检测热敏元件的电阻值的变化，可以判断其温度的高低。
热敏元件的作用是用来检测热源的温度，通过其温度的变化来控制电线路的开关。
当热源的温度升高到一定程度时，热敏元件的电阻值会发生变化，从而触发电磁机构的动作。
电磁机构受到信号后，会产生磁场，吸引或排斥触点组件，从而使电路的通断状态发生改变。
当热源的温度降低到一定程度时，热敏元件的电阻值又会发生变化，进而导致电磁机构的反向动作，使电路的状态再次发生改变。
热继电器的作用主要有三个方面。
首先，它可以用来保护电路和电器设备的安全。
当电路或电器设备超过了其额定工作温度时，热继电器可以自动切断电路，避免设备的过热和损坏。
其次，热继电器可以用来控制电器设备的启停。
通过设置合适的温度阈值，可以实现对电器设备的自动控制，提高设备的效率和使用寿命。
第三，热继电器可以用来实现温度控制的反馈调节。
根据热敏元件的温度变化，可以调节外部热源的供给，从而实现对温度的精确控制。
总的来说，热继电器是一种利用热敏元件来实现对电路的自动控制的设备。
它通过检测热源的温度变化来控制电线路的开关，从而保护电器设备的安全、控制设备的启停以及实现温度控制的反馈调节。
热继电器在家用电器、工业设备等领域有着广泛的应用，是一种重要的电气控制元件。
热继电器 参数
热继电器参数一、热继电器的概述热继电器是一种电磁式继电器，其工作原理是通过电流通过继电器的加热元件，使得温度升高，从而引起继电器动作。
热继电器常用于对电路进行过载保护，具有可靠性高、动作速度快、适用范围广等特点。
二、热继电器的工作原理热继电器的工作原理主要包括两个方面，即加热和动作。
具体过程如下： 1. 当电流通过继电器的加热元件时，加热元件的温度会升高。
2. 当加热元件的温度达到设定值时，热继电器会动作，切断电路。
3. 当电流通过继电器的加热元件停止时，加热元件的温度会下降。
4. 当加热元件的温度降到设定值以下时，热继电器会复位，恢复电路。
三、热继电器的参数热继电器的参数主要包括以下几个方面： 1. 额定电流：热继电器能够承受的最大电流。
2. 动作电流范围：热继电器开始动作的电流范围。
3. 动作时间：热继电器从开始动作到完全动作所需的时间。
4. 释放时间：热继电器从停止动作到完全复位所需的时间。
5. 额定电压：热继电器能够承受的最大电压。
6. 触点电流：热继电器的触点能够承受的最大电流。
7. 触点电压：热继电器的触点能够承受的最大电压。
8. 绝缘电阻：热继电器的绝缘电阻值。
9. 绝缘强度：热继电器的绝缘强度值。
10. 寿命：热继电器的使用寿命。
四、热继电器的应用热继电器在工业控制和电力系统中有着广泛的应用，常见的应用场景包括： 1. 电机保护：热继电器可以用于对电机进行过载保护，当电机超过额定电流时，热继电器会切断电路，保护电机不受损坏。
2. 照明控制：热继电器可以用于对照明电路进行控制，当照明电路超过额定电流时，热继电器会切断电路，避免发生火灾等危险。
3. 电力系统：热继电器可以用于对电力系统进行过载保护，当电力系统超过额定电流时，热继电器会切断电路，保护电力系统的安全运行。
4. 温度控制：热继电器可以用于对温度进行控制，当温度超过设定值时，热继电器会切断电路，控制温度在安全范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热继电器工作原理热继电器是一种电气保护元件。
它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。
热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。
当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。
触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。
热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。
热继电器的种类热继电器的种类很多，常用的有JR0、JR16、JR16B、JRS和T系列。
热继电器的型号及含义以JR系列热继电器为例，型号含义如下：交流接触器在电气设备应用中，为了控制较大电流的通断，需用一种具有很好灭弧能力的开关，这就是交流接触器。
交流接触器是用来频繁控制接通或断开交流主电路的自动控制电器，它不同于刀开关这类手动切换电器，它具有手动切换电器所不能实现的遥控功能，并具有一定的断流能力。
交流接触器不仅能遥控通断电路，还具有欠压、零电压释放保护功能，它具备频繁操作、工作可靠和性能稳定等优点。
交流接触器的结构接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。
电磁机构包括吸引线圈、静铁心和动铁心，动铁心与动触点相联。
触头分为主触头和辅助触头，主触头用于通断电流较大的主电路，体积较大，一般由三对常开触头组成；辅助触头用于通断电流较小的控制电路，体积较小，一般由两对常开触头和两对常闭触头组成。
所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。
交流接触器的型号及含义以CJ系列接触器为例，型号含义如下：交流接触器的工作原理当吸引线圈两端施加额定电压时，产生电磁力，将动铁心(上铁心)吸下，动铁心带动动触点一起下移，使动合触点闭合接通电路，动断触点断开切断电路，当吸引线圈断电时，铁心失去电磁力，动铁心在复位弹簧的作用下复位，触点系统恢复常态。
交流接触器的种类交流接触器的种类很多，国产的有CJ0、CJ10系列和比较新的CJ20系列，引进的新产品有3TH系列、3TB系列。
接触器联锁的正反转控制电路图QM：电源开关FU：熔断器EH：热继电器常闭触头KF/KR：交流接触器M：电动机常开触头SR：正转按钮SR：反转按钮STP：停止按钮工作原理：主回路中主触点KF和KR并联，L1与L2互相反接，为保证接触器KF和KR的线圈不会同时通电，KF和KR这两副常闭辅助触点，分别串接于正反转控制回路中，称为联锁（或互锁）触点。
实际配电板接线图热继电器有各种各样的结构形式，最常用的是双金属片式结构，图!"为热继电器的结构原理图。
双金属片!是用两种不同线膨胀系数的金属片，通过机械辗压在一起制成的，一端固定，另一端为自由端。
当双金属片的温度升高时，由于两种金属的线膨胀系数不同，所以它将弯曲。
热元件串接在电动机定子绕组中，电动机绕组电流即为流过热元件的电流。
当电动机正常运行时，热元件产生的热量虽能使双金属片!弯曲，但不足以使继电器动作；当电动机过载时，热元件产生的热量增大，使双金属片弯曲位移量增大，经过一段时间后，双金属片弯曲推动导板，并通过补偿双金属片与推杆'将触点(和)分开，触点(和)为热继电器串于接触器线圈回路的动断触点，断开后使接触器失电，接触器的动合触点断开电动机等负载回路，保护了电动机等负载。
补偿双金属片可以在规定范围内（+,-"+,）补偿环境温度对热继电器的影响。
如果周围环境温度升高，双金属片向左弯曲程度加大，然而补偿双金属片也向左弯曲，使导板与补偿双金属片之间距离保持不变，故继电器特性不受环境温度升高的影响，反之亦然。
有时可采用欠补偿，使补偿双金属片向左弯曲的距离小于双金属片!因环境温度升高向左弯曲的变动值，以便在环境温度较高时，热继电器动作较快，更好地保护电动机。
调节旋钮''是一个偏心轮，它与支撑件'!构成一个杠杆，转动偏心轮，即可改变图!"热继电器的结构原理补偿双金属片与导板的接触距离，从而达到调节整定动作电流值的目的。
此外，靠调节复位螺钉.来改变动合静触点的位置使热继电器能工作在手动复位和自动复位两种工作状态。
调试手动复位时，在故障排除后需按下按钮'+才能使动触点(恢复与静触点)相接触的位置热继电器是一种电气保护元件。
它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。
热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。
当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。
触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。
热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。
热继电器的种类热继电器的种类很多，常用的有JR0、JR16、JR16B、JRS和T系列。
热继电器的工作原理是，利用电阻丝缠绕在双金属片上，将电阻丝串联在电路中，通过电流时双金属片会受热弯曲，弯到一定程度就能将一对辅助接点断开，通过控制回路将主电路断开。
动作过后，只要按一下热继电器的复位按钮，辅助接点就能重新闭合。
但需要过十几分钟才能复归，因为双金属片要冷却下来才能变直。
工作原理：在电路中串联，在热继电器中有发热丝和双金属片，当电流增加后，发热丝在电流回路作用下，产生热量，使双金属片发生机械变形，把机械力传送给控制操作机构，执行电路控制。
可以调整到自动或手动。
热继电器又称热偶。
当负载电流流过发热元件（一种合金电阻片，通过电流时产生并发散热量）时，使它附近的膨胀元件受热。
膨胀元件是由两种膨胀性能不同的金属片沿全表面焊接而成，称为双金属片。
双金属片的下层金属片具有较大的膨胀系数。
当通过超过特定电流时，发热元件的热量使双金属片向上弯曲，于是带动机构偏转，断开控制电路内的触点，从而使接触器的主触头断开，负载电路被切断那就看图吧回答者：990921|十二级| 2010-4-10 19:28输入与输出端子之间连接了双金属片(因2片金属片的热膨胀系数不一样，通过电流的热做功,产生机械形变使金属片向一边弯曲。
电流越大形变越大，形变度相对电流值要延后）。
双金属片的一端悬空，有一片绝缘片在它与一对触点（1常开/1常闭）之间。
电流设定旋钮通过调整绝缘片与双金属片之间的距离来达到调节保护电流值的目的。
当流经双金属片的电流达到设定值，经过一点延迟后推动绝缘片使触点动作。
基本的原理就是这样了，核心部件就是双金属片。
热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。
若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。
但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。
所以，这种过载是电动机不能承受的。
热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。
热继电器工作原理示意图如图1图1 热继电器工作原理示意图1——热元件，2——双金属片，3——导板，4——触点热继电器的结构如图2所示。
图中：1——电流调节凸轮，2——片簧（2a，2b），3——手动复位按钮，4——弓簧片，5——主金属片，6——外导板，7——内导板，8——常闭静触点，9——动触点，10——杠杆，11——常开静触点（复位调节螺钉），12——补偿双金属片，13——推杆，14——连杆，15——压簧使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。
当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。
常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。
这种作用称温度补偿作用。
螺钉8是常闭触头复位方式调节螺钉。
当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。
常闭触头的动触头在弹簧的作用下会自动复位。
此时热继电器为自动复位状态。
将螺钉逆时针旋转向右调到一定位置时，若这时电动机过载，热继电器的常闭触头断开。
其动触头将摆到右侧一新的平衡位置。
电动机断电停车后，动触头不能复位。
必须按动复位按钮后动触头方能复位。
此时热继电器为手动复位状态。
若电动机过载是故障性的，为了避免再次轻易地起动电动机，热继电器宜采用手动复位方式。
若要将热继电器由手动复位方式调至自动复位方式，只需将复位调节螺钉顺时针旋进至适当位置即可。
有些型号的热继电器还具有断相保护功能。
其结构示意图如图3所示：图3 差动式断相保护装置示意图（a）通电前，（b）三相通有额定电流，（c）三相均衡过载，（d）一相断电故障热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。
当电动机正常工作时，通过热继电器热元件的电流正常，内外两推杆均向前移至适当位置。
当出现电源一相断线而造成缺相时，该相电流为零，该相的双金属片冷却复位，使内推杆向右移动，另两相的双金属片因电流增大而弯曲程度增大，使外推杆更向左移动，由于差动放大作用，在出现断相故障后很短的时间内就推动常闭触头使其断开，使交流接触器释放，电动机断电停车而得到保护。
