定向井、水平井测量技术
定向井、水平井、大位移井固井技术
---螺纹应力集中系数 API推荐为 螺纹应力集中系数, 推荐为3 IADC推荐为 K2--- 螺纹应力集中系数 , API 推荐为 3 . 0 , IADC 推荐为 2 . 0 ～2 . 5 ; ---套管管体外径 套管管体外径, Do---套管管体外径,m; ---套管管体的屈服强度,MPa. σs---套管管体的屈服强度,MPa. 套管管体的屈服强度
三,定向井,水平井固井工艺和技术 定向井,
井眼准备. 保持井径规则, 1 , 井眼准备 . 保持井径规则 , 井眼轨迹符 合设计要求,避免形成键槽; 合设计要求,避免形成键槽; 泥浆性能. 2 , 泥浆性能 . 调整好钻井液性能使之能有 效地冲洗岩屑床和携带岩屑; 效地冲洗岩屑床和携带岩屑;同时钻井液中 加入适量的润滑剂或塑料小球等降低下套管 摩阻力. 摩阻力.
3,在大斜度井段常常形成键槽和椭圆形 , 井眼, 易形成岩屑床, 井眼 , 易形成岩屑床 , 造成井眼低侧水 泥环窜槽问题. 泥环窜槽问题. 4,自由水运移.在大斜度井,水平井中, ,自由水运移.在大斜度井,水平井中, 自由水极易聚集在井壁上侧形成连续的 水槽或水带,最终成为油气窜流的通道. 水槽或水带,最终成为油气窜流的通道. 所以与直井相比较, 所以与直井相比较,更应注意水平井段 自由水运移问题. 自由水运移问题.
定向井,水平井固井技术
二00四年十月
一,概述
定向井,水平井固井即为斜井固井, 定向井,水平井固井即为斜井固井,其 注水泥工艺基本与直井相同, 注水泥工艺基本与直井相同,但技术措 施有所不同. 施有所不同.
二,固井工艺难点
1,斜井段套管与井壁发生长段面积的多处 , 接触,产生较大的下套管阻力; 接触,产生较大的下套管阻力; 2,套管居中问题.在定向井,水平井的中, ,套管居中问题.在定向井,水平井的中, 套管在自重作用下, 易靠近井壁下侧, 套管在自重作用下 , 易靠近井壁下侧 , 形成严重的偏心, 形成严重的偏心 , 降低了水泥浆的顶替 效率. 效率.
定向井(水平井)钻井技术概述
测量方式
氢氟酸测斜仪，机械式罗盘的电测井方法。
多种引进的有线随钻测斜系统投入工业使用和发展了电子测量系统及陀螺测量系统
发展了无线随钻测斜系统,引进了带地质参数的MWＤ系统
定向井钻井水平
简单的单口定向井、水平井位移小，精度低
钻成大量高难度定向井、大组丛式井、多目标井、套管定向开窗井、水平井也从大半径水平井发展到了中半径水平井
定向井首先是从美国发展起来的,在十九世纪后期,美国的旋转钻井代替了顿钻钻井。当时没有考虑控制井身轨迹的问题,认为钻出来的井必定是铅垂的,但通过后来的井筒测试发现,那些垂直井远非是垂直的。并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。最早采用定向井钻井技术是在井下落物无法处理后的侧钻。早在1895年美国就使用了特殊的工具和技术达到了这一目的。有记录定向井实例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。
钻成位移过万米的大位移井
径向水平井可在0．3米之内完成增斜过程
我国定向井钻井技术发展情况
(表二)
年代
内容
60年代
80年代
90年代
剖面设计及轨
迹计算方法
设计采用查表法、图解法等精度不高的方法
发展了曲率半径法，最小曲率半径法等多种更为精确的轨迹计算和设计方法，编制了能进行轨迹预测和防碰扫描的计算机软件包。
第一口救援井是1934年在东德克萨斯康罗油田钻成的。救援井是指定向井与失控井具有一定距离,在设计和实际钻进让救援井和失控井井眼相交，然后自救援井内注入重泥浆压死失控井。
目前最深的定向井由BP勘探公司钻成,井深达1０,654米;
水平位移最大的定向井是BＰ勘探公司于己于199７年在英国北海的ＲｙtｃhＦａｒｍ油田钻成的M1１井,水平位移高达１，011４米。
定向井水平井钻井技术-简介
1. 地面定向法(定向下钻法) Nhomakorabea十字打印法：
1) 事先在每根要使用的钻杆公母接头上， 扁錾打上“十”字钢印；要注意两个钢 印必须处在同一条母线上； 2) 下钻过程中测量每两个单根连接处的钢 印偏差角度，上相对于下顺时针为正， 逆时针为负，进行详细记录；
3) 下完钻后，将所有偏差值相加即得到最 上面钢印与造斜工具面的偏差角度，若 为正说明钢印在工具面的顺时针方向某 角度处，若为负说明钢印在工具面的逆 时针方向某角度处， 。
• (2) 计算水平距离的加权平均值JJ：
n 1
1 1 1 J i ( Li 1 Li 1 ) J1 ( L2 L1 ) J n ( Ln Ln 1 ) 2 2 2 JJ i 2 Ln L1
• (3) 轨迹符合率的计算：
实钻井眼轨迹
靶区
水 平 位 移
N
北
β-方位角 实际轨迹 靶点
β
设计轨道
E东
• 测点的井眼方向和测段的段长
L L2 L1
et cos1 eH sin 1 cos1 eN sin 1 sin 1 eE
• 井眼轨迹的其他参数：
– – – – 垂深(H)、N坐标(N)、E坐标(E) 水平长度(S)和水平位移(A) 平移方位角(β)和视平移(V) 井眼曲率(K)
（4）邻井距离扫描图的绘制
原理：
1) 寻找最近测点
• • 两口井都要有测斜资料。 从基准井出发，寻找基准井上每一个测 点与被扫描井距离最近的测点。
•
由于每个测点在空间的坐标位置是已知
的，所以可以计算基准井上某一点（M） 到被扫描井上每一点的距离，然后进行 比较，找出最近测点。
定向及水平井简介
对钻井设备和技术的要求较高 ，需要专业的定向井工程师团
队。
在某些情况下，可能存在井眼 轨迹控制难度大、油层污染等
问题。
水平井的优缺点
优点 可以实现长水平段穿越油层，提高油藏的开采效率。
对于薄油层和复杂油藏的开采具有重要意义。
水平井的优缺点
• 可以有效利用地层自然裂缝，提高油藏的开采效 率。
水平井的优缺点
01
缺点
02
钻井过程中需要控制好水平段的稳定性， 避免出现卡钻等事故。
03
对钻井设备和技术的要求较高，需要专业 的水平井工程师团队。
04
在某些情况下，可能存在水平段稳定性差 、油层污染等问题。
定向井与水平井的适用范围及选择依据
适用范围
定向井适用于需要大范围水平位移的油藏开采，如海上油田、复杂断块 油田等。
岩屑携带
定向钻井过程中，岩屑容易堆积在井 底，影响钻进效率。可以采用高压喷 射钻头、空气钻头等新型钻头，提高 岩屑携带能力。
地层适应性
不同地层对钻头、钻具和工艺有不同 的要求，需要根据地层特点选择合适 的钻头、钻具和工艺。
03
水平井钻井技术
水平井钻井设备及工具
01
02
03
04
钻机
用于钻进水平井的钻机，通常 采用顶部驱动钻井系统。
岩屑携带
水平井钻进过程中，岩屑容易堆积在井底，影响钻进效率 。可以采用高压喷射钻井技术来解决这一问题。
井壁稳定
水平井钻进过程中，容易发生井壁失稳现象，可以采用合 理的钻井液体系和稳定剂来解决这一问题。
完井作业
水平井完井作业过程中，需要采用特殊的完井技术，以确 保水平段的密封性和稳定性。可以采用先进的完井技术和 工具来解决这一问题。
定向井及水平井基础知识介绍
点以后第七、八位，有效数字的前8位都是相同的）。
井眼轴线形状的图示法
• 投影图表示法
– 相当于机械制图中的视图表示法，在国外 使用广泛。
– 这种图示法包括两张图：一张是水平投影 图，相当于俯视图。一张是垂直投影图， 相当于侧视图，其投影面选在原设计方位 线所在的铅垂平面上(横坐标V，纵坐标D) 。
真方位角＝磁方位角＋东磁偏角
真方位角＝磁方位角－西磁偏角
不准确的说法：“地北与磁北
之间的差值，称为磁偏
角”“以地球北极为准，磁北 在其右边的为东磁偏角，……”
井眼轨迹的基本参数
磁偏角地图
测斜计算方法
• 主要的七种计算方法可分为三类：
• 曲线法优于直线法和折线法。手算用平均角法，电算用曲 线法。动力钻具钻出的井眼用最小曲率法；转盘钻钻出的 井眼用圆柱螺线法。
• 平移方位角：指平移方位线所在 的方位角，即以正北方位为始边 顺时针转至平移线上所转过的角 度，常以字母θ表示。
• 闭合距与闭合方位：国外将水平 位移称作 闭合距(Closure Distance)，将平移方位角称作闭 合方位角(Closure Azimuth)。我 国现场常特指完钻时的水平位移 为闭合距，平移方位角为闭合方 位角。
– 投影图主要用于指导施工。 – 优点：从图上可直接看出，需要增斜还是
需要降斜，需要增方位还是需要减方位。 也可根据这张图，可以想象出井眼轴线的 空间形状。 – 缺点：这种垂直投影图不能反映出井身参 数的真实值。
其它井身参数
• 垂直深度：简称垂深，是指轨迹 上某点至井口所在水平面的距离 。垂深的增量称为垂增。垂深常 以字母Ｄ表示，垂增以ΔＤ表示。

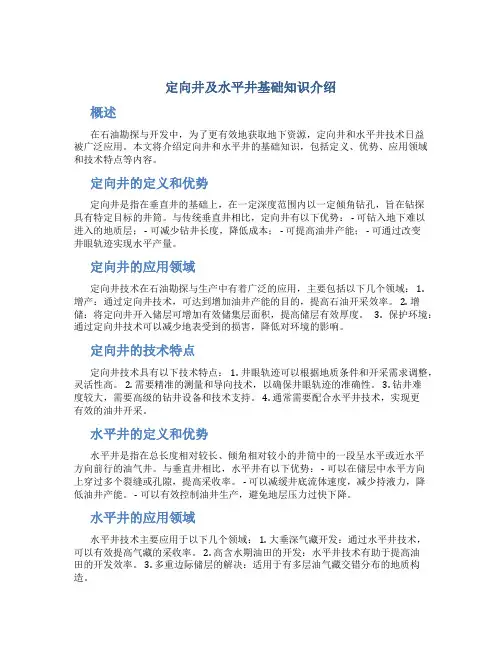

定向井及水平井基础知识介绍
定向井及水平井基础知识介绍概述在石油勘探与开发中，为了更有效地获取地下资源，定向井和水平井技术日益被广泛应用。
本文将介绍定向井和水平井的基础知识，包括定义、优势、应用领域和技术特点等内容。
定向井的定义和优势定向井是指在垂直井的基础上，在一定深度范围内以一定倾角钻孔，旨在钻探具有特定目标的井筒。
与传统垂直井相比，定向井有以下优势： - 可钻入地下难以进入的地质层； - 可减少钻井长度，降低成本； - 可提高油井产能； - 可通过改变井眼轨迹实现水平产量。
定向井的应用领域定向井技术在石油勘探与生产中有着广泛的应用，主要包括以下几个领域： 1.增产：通过定向井技术，可达到增加油井产能的目的，提高石油开采效率。
2. 增储：将定向井开入储层可增加有效储集层面积，提高储层有效厚度。
3. 保护环境：通过定向井技术可以减少地表受到的损害，降低对环境的影响。
定向井的技术特点定向井技术具有以下技术特点： 1. 井眼轨迹可以根据地质条件和开采需求调整，灵活性高。
2. 需要精准的测量和导向技术，以确保井眼轨迹的准确性。
3. 钻井难度较大，需要高级的钻井设备和技术支持。
4. 通常需要配合水平井技术，实现更有效的油井开采。
水平井的定义和优势水平井是指在总长度相对较长、倾角相对较小的井筒中的一段呈水平或近水平方向前行的油气井。
与垂直井相比，水平井有以下优势： - 可以在储层中水平方向上穿过多个裂缝或孔隙，提高采收率。
- 可以减缓井底流体速度，减少持液力，降低油井产能。
- 可以有效控制油井生产，避免地层压力过快下降。
水平井的应用领域水平井技术主要应用于以下几个领域： 1. 大垂深气藏开发：通过水平井技术，可以有效提高气藏的采收率。
2. 高含水期油田的开发：水平井技术有助于提高油田的开发效率。
3. 多重边际储层的解决：适用于有多层油气藏交错分布的地质构造。
水平井的技术特点水平井技术具有以下技术特点： 1. 需要精确的测量和控制技术，以确保水平段的准确布置和有效开发。
最新定向井水平井技术讲稿课件ppt
水平井的分类
长半径水平井 造斜率：2合：常规的钻具组合
（弯接头、弯外壳、多稳定器钻具 组合）
测量工具：常规测量工具 水平段长度：取决于可用的工
水平井的分类
中半径水平井 造斜率：6° /30m－20 °
/30m 应用范围：水平位移较大
• 5）垂深（垂直井深）：即某测点的垂直深 度，以H表示。是指井身任意一点至转盘面 所在平面的距离。
• 6）水平位移：简称平移，是指测点到井口 垂线的距离。
• 7）全角变化率（狗腿严重或井眼曲率）： 从井眼内的一个点到另一个点，井眼前进 方向变化的角度（两点处井眼前进方向线 之间的夹角），该角度既反映了井斜角度 的变化又反映了方位角度的变化，通常称 为全角变化值。
排卵后，由于血管侵入颗粒细胞层，黄体
孕激素
• 孕激素是妊娠建立和维持必不可少的甾体 激素，可负反馈调节下丘脑．垂体一卵巢 轴，抑制卵泡生成素FSH和 LH的分泌，使妊 娠期间无排卵发生。
双增轨道 三增轨道
定向井、水平井基本术语
• 1）井深：指井口（转盘面）至测点的 井眼实际长度，人们常称为斜深。
• 2）测深：测点的井深。
• 3）井斜角：该测点处的井眼方向线与 重力线之间的夹角（见图1．1）。
• 4）方位角：是指以正北方位线为始边， 顺时针旋转至井斜方位线所转过的角 度（见图1．2）。
• 黄体由类固醇生成细胞(颗粒黄体细胞、膜 黄体细胞)及成纤维细胞、免疫细胞、血管 内皮细胞等非类固醇生成细胞组成。
正常黄体生理
• 黄体主要功能是合成甾体激素，黄体实质 内的黄体细胞主要合成孕激素；膜黄体细 胞位于黄体外周并随血管内折，主要合成 雄激素，经黄体颗粒细胞芳香化作用后， 形成雌激素。
孕激素
定向井基本知识
定向井和水平井钻井技术第一节 定向井井身参数和测斜计算一．定向井的剖面类型及其应用定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。
定向钻井的应用范围很广，可归纳如图9－l 所示。
定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，见图9－2，称为“J ”型、“S ”型和连续增斜型。
按井斜角的大小范围定向井又可分为： 一、专业名词1．定向井（Directional Well ） 一口井的设计目标点，按照人为的需要，在一个既定的方向上与井口垂线偏离一定的距离的井，称为定向井。
2．井深（Measure Depth ）井眼轴线上任一点，到井口的井眼长度，称为该点的井深，也称为该点的测量井深，或斜深。
单位为“m ”。
3．垂深（Vertical Depth or True Vertical Depth ）井眼轴线上任一点，到井口所在水平面的距离，称为该点的垂深。
通常以“m ”为单位。
4．水平位移（Displacement or Closure Distance ）井眼轨迹上任一点，与井口铅直线的距离，谓之该点的“水平位移”。
也称该点的闭合距。
其计量单位为“m ”。
5．视平移（Vertical section ）水平位移在设计方位线上的投影长度，称为视平移。
如图10—1所示，OQ 为设计方位线，T O曲线为实钻井眼轴线在水平面上的投影，其上任一点P 的水平位移为OP ，以 A P表示。
P 点的视平移为OK ，其长度以V P 表示。
当OK 与OQ 同向时V P 为正值，反向时为负值。
视平移是绘制垂直投影图的重要参数。
单位为m 。
6．井斜角（Hole Inclination or Hole Angle ）井眼轴线上任一点的井眼方向线，与通过该点的重力线之间的夹角，称为该点处的“井斜角”。
以度为单位。
7．最大的井斜角（MaxinumHoleAngle）“最大井斜角”有两种不同的意义。
随钻测井技术(定向井和水平井简介)
一 随钻测井技术介绍
定向井、水平井的基本概念 我国目前最深的水平井是胜利定向井公司完成的 JF128 井，井深达到 7000 米，垂深位移比最大的大位移井 是胜利定向井公司完成的郭斜 x 井，水平位移最大的大位 移井是大港定向井公司完成的 xx 井，水平位移达到2666 米，最大的丛式井组是胜利石油管理局的河 50丛式井组， 该丛式井组长384米，宽115米，该丛式井平台共有钻定向 井42口。
水平井钻井技术是近二十年来发展最快，推广应用最广的一项钻井
技术，到目前为止已在世界上不同类型油气藏中得到广泛的应用。
目前美国和加拿大等国平均每年钻水平井 2000 多口，占钻井总数的 10%以上，成本是直井的1.2～2倍，产量是直井的3～8倍。 到 2005年底全球已完钻水平井超过 30000口，遍布美国、加拿大、 前苏联等70余个国家
水平井、大位移井、多分支井、鱼骨井技术由于进一步提高了油藏暴 露面积，有利于提高采收率、降低吨油开采成本而得到推广应用。 国外在多分支井和鱼骨井基础上还提出了最大储层有效进尺（ MRC ） 的概念，即利用钻井手段提高储层段的进尺，大幅度提高单井产量。
一 随钻测井技术介绍
定向井、水平井的基本概念
一 随钻测井技术介绍
定向井、水平井的基本概念 定向井是按照预先设 计的井斜角、方位角和井 眼轴线形状进行钻进的井。 定向井相对与直井而言它 具有井斜、方位角度而直 井是井斜角为零的井，虽 然实际所钻的直井它都有 一定斜度但它仍然是直井。
一 随钻测井技术介绍
定向井、水平井的基本概念
定向井首先是从美国发展起来的，在十九世纪后期，美国的旋转 钻井代替了顿钻钻井。当时没有考虑控制井身轨迹的问题，认为钻出 来的井必定是铅垂的，但通过后来的井筒测试发现，那些垂直井远非 是垂直的。并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。 最早采用定向井钻井技术是在井下落物无法处理后的侧钻。早在1895 年美国就使用了特殊的工具和技术达到了这一目的。有记录定向井实 例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。
定向井水平井概述
• 方位角的校正方法： 网格方位=磁方位+磁偏角收敛角
网格北 磁北 MN 地理北 井眼方位
磁偏角
收敛角
磁方位 网格方位
专业名词
• 相对坐标（直角坐标） • 示意图 以井口为原点的相对 坐标。X轴为北坐标， 方向与方位参考基准 相同，Y轴为东坐标。
专业名词
相对坐标（极坐标）： 以井口为原点的相对坐 标。用闭合距和闭合 方位的形式描述空间 坐标点。方向与方位 参考基准相同。 • 加图片
S O1
b Dt αb c
d O2 St D
图C.2 五段制轨道
αt
t f
二定向井设计
最大井斜角amax • HO＝H-HZ-△HXZ+R2sinａ， • S0=S-△SXZ+R2 （ 1-cos ａ ， ） • R1=180/K1π • R2=180/K2π R0=R1+R2 • △SXZ=△HXZ×tgａ， amax=2arctg(H0√H20+S202R0S0 )/(2R0-S0)
O Da
αa
S O1
b αb c
d O2 St D
图C.2 五段制轨道
αt
t f
二定向井设计
• 4） 井深剖面的设计方法： 有图版法、作图法、解析 法三种。 • （1） 解析法设计步骤 • A、 根据剖面设计原则选 择井身剖面； • B、 选择造斜点； • C、 计算最大井斜角amax
O Da
αa
• a
磁偏角
• 磁偏角：它是指地磁 北极方向线与地理北 极方向线之间的夹角。 随着地理位置和时间 不同其数值也不同。 有正负值之分。
•磁极
地理北极 磁极
磁方位
第九章---定向井(水平井)钻井技术新进展==小井眼
第九章定向井(水平井)钻井技术新进展9.1 小井眼钻井技术(Slim-Hole Drilling Technique)9.1.1 小井眼钻井技术概况所谓小井眼，国外定义为90%以上井段直径小于177.8毫米(即7”)的井眼，国内有些学者则认为：穿过目的层的井段是用小于7”钻头钻成的井眼。
早在五十年代，小井眼就十分流行，但由于修井和采油的一些难题，又使人们在六十年代又转回到较大尺寸的生产井。
在沉寂了一段时间之后，近年来小井眼钻井作业在世界上又悄然兴起，主要基于以下原因：①国际油价大跌，迫使油公司要寻找一种更廉价的勘探开发方法，小井眼便是其重要途径。
据BP等多家油公司的统计资料表明：在相同井深的条件下，但就井眼小所发生的场地、材料、运输、资料解释等费用就比常规井少30%，根据几个油公司的小规模试验，节约钻井费用的前景是40%～50%；②出于环境保护的压力，由于井眼小，泥浆用量，排屑量，场地占用施工机械等相应减少，对环保有利；③减少边远和地面交通困难地区的勘探风险，在世界范围内，探井成功率只占13%。
探井打小井眼除低费用风险外，更重要的是这些地区地震工作也十分困难，在少量地震的前提下，早期打一些连续取芯的小井眼探井，可及早搞清地下情况，及早决策。
小井眼钻井有如下几方面的优点：A：井场占地面积小，一般不到1200平米，特别适用于农耕区钻井，节约土地；B：钻井设备轻，钻机及辅助设备不足200吨，易于搬运安装；C：钻井作业人员少，每24小时只需6～8人；D：岩屑量少，不足常规井的10%，便于废物处理，利于环保；E：消耗性材料(如钻头、套管、泥浆处理剂、水泥等)费用只占常规井的45%，可节约大笔成本。
由于小井眼钻井有其优越的经济性，所以日益为一些石油公司所青睐，仅1990年，国外小井眼已钻1000余口，其中大部分在美国。
92年由美国Maurer公司组织、12个国家的40多家公司参加的一个大型研究项目—DEA67，对小井眼及柔管技术进行系统的评价和研究。
jsjl定向井水平水平井基础知识介绍解析
图4-7 法面扫描法 法面扫描得到的距离，是周围相关邻井到扫描井的径向距离，而方向却是反映了相对扫描井来 说：上、下、左、右的关系。
四 计算方法介绍
4.6.3 最近距离扫描法
图4-8 最近距离扫描法示意图
五 螺杆钻具
螺杆动力钻具的构造及各部分的功 能： A.旁通阀总成----是起下钻作业和 接但根时的泥浆进出的通道。在 钻进过程中旁通阀关闭。 B.马达总成----由钢制转子和固结在 外筒的橡胶定子组成。在钻井 液的推动下转子转动并带动钻头旋 转。 C.万向连轴节总成----上端连接 转子，下端连接驱动轴。其作用是 将转子的偏心运动转化为驱动轴的 同心运动。 D.轴承总成----Navi-Drill钻具有三 套轴承，两套径向轴承，一套推力 轴承。上下径向轴承起驱动轴的扶 正和稳定作用及限制钻井液的溢流 量的作用。推力轴承承受上下的轴 向载荷。 E.驱动轴总成----上端接万向连轴 节，下端接钻头。起驱动钻头转动 的作用。
二 基本计算
1.全角变化率计算公式：
cos cos1 cos 2 sin 1 sin 2 cos
2.工具造斜率计算公式：
KC 30 D
3.装置角计算公式：
cos
cos1 cos cos 2 sin 1 sin 1
4.定向方位角计算公式：
s 1 n
图4-3平衡正切法示意图
计算公式：
四 计算方法介绍
4.4 圆柱螺线法（曲率半径法）
圆柱螺线法假设两测点间的测段是一条等变螺旋角的圆柱螺线。螺线在两端点处与上下 两测点处的井眼方向相切。
图4-4 曲率半径法示意图
四 计算方法介绍
4.4 圆柱螺线法（曲率半径法）
圆柱螺线法假设两测点间的测段是一条等变螺旋角的圆柱螺线。螺线在两端点处与上下 两测点处的井眼方向相切。
jsjl定向井水平水平井基础知识介绍
图1-1 井斜角示意图
图1-2 方位角示意图
一 基本术语
6）磁偏角：磁北方位线与真北方位线并不重合，两者之间有一个夹角，这个夹角称为磁偏角。磁偏角又有东 磁偏和西磁偏角之分，当磁北方位线在正北方位线以东时，称为东偏角；当磁北方位线在正北方位线以 西时称为西偏磁偏角。• 进行磁偏角校正时按以下公式计算（图1-3）： 真方位角＝磁方位角＋东偏磁偏角 真方位角=磁方位角－西偏磁偏角 7• ）井斜变化率：是指井斜角随井深变化的快慢程度，常以Kα表示，精确的讲井斜变化率是井斜角度（α） 对井深（L• ）的一阶导数。 8）井深方位变化率：实际应用中简称方位变化率，是指井斜方位角随井深变化的快慢程 度，常用KΦ表示。 9）全角变化率（狗腿严重或井眼曲率）：从井眼内的一个点到另一个点，井眼前进方向变化的角度（两点处 井眼前进方向线之间的夹角），• 该角度既反映了井斜角度的变化又反映了方位角度的变化，通常称为全 角变化值。• 两点间的全角变化值γ相对与两点间井眼长度ΔL变化的快慢及为全角变化率。 10）垂深（垂直井深）：即某测点的垂直深度，以H表示。• 是指井身任意一点 至转盘面所在平面的距离。 11）水平投影长度：是指自井口至测点的井眼长度在水平面上的投影长度。以 S• 表示。 12）水平位移：简称平移，是指测点到井口垂线的距离。在国外又称为闭合距 ( Closure Distance）。 13）平移方位角：又称为闭合方位角（Closure Azimuth），常用θ表示，• 是 指以正北方位线为始边顺针方向转至平移方位线上所转过的角度。 14）视平移：又称为投影位移，井身上的某点在垂直投影面上的水平位移。在 实际定向井钻井过程中，这个投影面选在设计方位线上。所以视不移也可以定 义为水平位移在设计线上的投影。 图1-3
二 基本计算
随钻测井技术定向井和水平井简介
一 随钻测井技术介绍
定向井、水平井的基本概念
定向井的分类 按定向井的用途分类可以分为以下几种类型： 普通定向井 多目标定向井 丛式定向井 救援定向井 水平井 多分枝井（多底井）
一 随钻测井技术介绍
定向井、水平井的基本概念
水平井的类型： 根据水平井曲率半径的大小分为： 长曲率半径水平井（小曲率水平井）； 中曲率半径水平井（中曲率水平井）； 短曲率半径水平井（大曲率水平井）。
水平井钻井技术是近二十年来发展最快，推广应用最广的一项钻井
技术，到目前为止已在世界上不同类型油气藏中得到广泛的应用。
目前美国和加拿大等国平均每年钻水平井 2000 多口，占钻井总数的 10%以上，成本是直井的1.2～2倍，产量是直井的3～8倍。 到 2005年底全球已完钻水平井超过 30000口，遍布美国、加拿大、 前苏联等70余个国家
一 随钻测井技术介绍
定向井、水平井的基本概念
据国外13 家石油公司在世界多个地区的统计资料，水平井对直井的 日产量增长比率平均为5倍，在北海达6～20倍
国外水平井钻井记录 水平井最长水平段：6118m；
水平井最大垂深：6062m；
Z-12，井深11680m，61d完钻。 丛式井口数最多的，海上平台为96口，人工岛为170口。
一 随钻测井技术介绍
定向井、水平井的基本概念
定向井首先是从美国发展起来的，在十九世纪后期，美国的旋转 钻井代替了顿钻钻井。当时没有考虑控制井身轨迹的问题，认为钻出 来的井必定是铅垂的，但通过后来的井筒测试发现，那些垂直井远非 是垂直的。并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。 最早采用定向井钻井技术是在井下落物无法处理后的侧钻。早在1895 年美国就使用了特殊的工具和技术达到了这一目的。有记录定向井实 例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。
定向井与水平井
定向井和水平井钻井技术（一）第一节定向井井身参数和测斜计算一．定向井的剖面类型及其应用定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。
定向钻井的应用范围很广，可归纳。
定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，称为“J”型、“S”型和连续增斜型。
按井斜角的大小范围定向井又可分为：常规定向井井斜角＜55°大斜度井井斜角55～85°水平井井斜角＞85°（有水平延伸段）二．定向井井身参数实际钻井的定向井井眼轴线是一条空间曲线。
钻进一定的井段后，要进行测斜，被测的点叫测点。
两个测点之间的距离称为测段长度。
每个测点的基本参数有三项：井斜角、方位角和井深，这三项称为井身基本参数，也叫井身三要素。
1．测量井深：指井口至测点间的井眼实际长度。
2．井斜角：测点处的井眼方向线与重力线之间的夹角。
3．方位角：以正北方向线为始边，顺时针旋转至方位线所转过的角度，该方向线是指在水平面上，方位角可在0—360°之间变化。
目前，广泛使用的各种磁力测斜仪测得的方位值是以地球磁北方位线为准的，称为磁方位角。
磁北方向线与正北方向线之间有一个夹角，称磁偏角，磁偏角有东、西之分，称为东或西磁偏角，真方位的计算式如下：真方位＝磁方位角十东磁偏角或真方位＝磁方位角一西磁偏角公式可概括为“东加西减”四个字。
方位角也有以象限表示的，以南（S）北（N）方向向东（E）西（W）方向的偏斜表示，如N10°E，S20°W。
在进行磁方位校正时，必须注意磁偏角在各个象限里是“加上”还是“减去。
4．造斜点：从垂直井段开始倾斜的起点。
5．垂直井深：通过井眼轨迹上某点的水平面到井口的距离。
6．闭合距和闭合方位（l）闭合距：指水平投影面上测点到井口的距离，通常指靶点或井底的位移，而其他测点的闭合距离可称为水平位移。
（2）闭合方位：指水平投影响图上，从正北方向顺时针转至测点与井口连线之间的夹角。
定向井和水平井测量技术基础
第26卷第2期1998年6月 石 油 钻 探 技 术PETROL EUM DR I LL I N G T ECHN I QU ESVO1126,N o12Jun.,1998!钻井技术#定向井和水平井测量技术基础周华林 田树林 李兆东 王华西(山东东营 257064) 提要 介绍了地磁场的四个基本特性、地磁场的球谐分析方法(高斯理论)及国际地磁参考场的发布使用情况。
分析认为,定向井水平井井迹实测数据(以地磁北极为基准)和计算数据(以高斯2克吕格坐标北极为基准)都必须校正到以地理北极为基准上来。
探讨了地磁场参数在定向钻井中的作用、无磁钻铤长度的选择、测量数据的比较等问题。
主题词 高斯定律 大地磁场 坐标系统 电磁干扰 无磁钻铤 测量 测量仪器 定向井 水平井 现代钻井工程中,定向钻井技术的发展相当快,从钻小斜度、小位移的普通定向井发展到能钻大斜度、大位移的高难度定向井,进而发展到钻水平井等特殊工艺井。
其测量仪器随着整个工业技术的发展,也在不断地更新,从磁性单、多点照相测斜仪发展到电子多点测斜仪ESS,进而发展到有线随钻测斜仪SST和无线随钻测斜仪MW D。
但其测量基准并没有改变,都与大地有关。
比如电子类测量仪器的主要传感元件是敏感大地重力场的重力加速度计和敏感大地磁力场的磁通门。
可以说,定向井、水平井现场施工技术人员,只有具备了定向井和水平井测量技术基础知识以后,才能钻出高精度的定向井和水平井。
那么,关于地球的哪些理论是测量技术基础?另外,哪些因素影响定向井和水平井的测量精度?本文试作介绍和探讨。
一、关于地磁场的理论11地磁场的基本特性由地磁学可知,地磁场的基本特性主要有四点:(1)地磁场近似于一个置于地心的偶极子磁场。
这个偶极子的磁轴与地轴斜交成一个角度,并与按地理位置确定地球表面的地磁南极和北极极性相反。
(2)地磁场是一个弱磁场,在地球表面的平均磁感应强度为0105m T。
(3)地磁场B由各种不同来源的磁场叠加而成,包括主要起源于地球内部的稳定磁场B1和主要起源于地球外部的变化磁场B2。
随钻测井仪器介绍
钻井过程中测量的方法、参数和基准
地理北极
磁北极
栅极北极
子午线 收敛角
磁偏角
S O
性质和特点
石油钻井过程中的测量需要借助三种媒介, ——大地的重力场、大地磁场、天体坐标系
测量仪器分类
适用范围
1. 磁罗盘单、多点照相测斜仪 这类仪器适用于普通定向井和无邻井磁干扰的丛式井中与无磁钻铤配合使用, 为井下钻具组合定向或测取 井身轨迹数据。 2. 有线随钻测斜仪 有线随钻测斜仪适用于较深的定向井、无邻井磁干扰的丛式井或大斜度井、水平井中与无磁钻铤配合使用, 为井下钻具组合定向。 3. 无线随钻测斜仪 无线随钻测斜仪适用于超深定向井、大斜度井、水平井中或海洋钻井平台上与无磁钻铤配合使用, 为井下 钻具组合定向或测取井身轨迹数据。 4. 电子多点测斜仪 电子多点测斜仪适用于精度要求较高的定向井、无邻井磁干扰的丛式井、大斜度井、水平井中或海洋钻井 平台上与无磁钻铤配合使用, 为井下钻具组合定向或测取井身轨迹数据。 5. 照相单、多点陀螺测斜仪 这类仪器适用于已下探管的井眼中测取井身轨迹数据, 或在丛式井、套管开窗井中为井下钻具组合定向。 6. 电子陀螺测斜仪 电子陀螺测斜仪适用于已下探管的井眼中测取较高精度的井身轨迹数据, 或在丛式井、套管开窗井中为井 下钻具组合定向。
元件为测角器、罗盘重锤或重力加速度计等。这类仪器的测 量基准是测点与地心的连线, 即铅垂线。
钻井过程中测量的方法、参数和基准
1、测量方法：间接测量 2、测量参数：大地的重力场、 3、基本测量单元：重力测量仪
性质和特点
石油钻井过程中的测量需要借助三种媒介, ——大地的重力场、大地磁场、天体坐标系
定向井测量仪器分类、原理及技术
第一章定向井、水平井测量技术概述一、定向井、水平井测量的性质和特点（一）钻井过程中测量的方法、媒介和基准从物理意义上讲，测量井下钻具的工具面角为井下钻具定向，或测量井眼的轨迹均属于空间姿态的测量。
由于石油钻井工程的特殊性使得这一测量过程必须借助专门的工具和仪器，采取间接测量的方法来完成。
目前，石油钻井过程中的测量需要借助三种媒介，即大地的重力场、大地磁场和天体坐标系，由此产生了与这三种测量媒介有关的测量仪器。
（媒介－测量基准－测量元件－测量参数）（1）借助于重力场测量井斜角或高边工具面，采用的测量元件为测角器、罗盘重锤或重力加速度计等。
这类仪器的测量基准是测点与地心的连线，即铅垂线。
（2）借助于地磁场测量方位角或磁性工具面，采用的测量元件为罗盘或磁通门等。
这类仪器的测量基准是磁性北极，所以磁性仪器测量的方位角数据必须根据当地的磁偏角修正成真北极，即地理北极的数据。
（3）借助于天体坐标系测量方位角或磁性工具面，采用的测量元件为陀螺仪。
陀螺仪为惯性测量仪器，不以地球上任何一点为基准。
这类仪器下井测量之前必须对陀螺仪的自转轴进行地理北极的方位标定。
（二）钻井过程中测量的特点（1）钻井过程中的测量是间接测量，必须借助专用工具和仪器完成。
而且根据测量仪器的数据记录和传输方式的不同，钻井测量分为实时测量和事后测量。
（2）测量仪器的尺寸受到井眼和钻井工具的限制，特别是下井仪器的径向尺寸必须能够下入套管和钻具内，而且不会因仪器的下入而影响泥浆的流动或产生过大的泥浆压降。
（3）下井仪器受到地层和泥浆的高压，仪器的保护筒和密封件必须能够承受这种高压，而且还应具备一定的安全系数。
（4）由于地层的温度随着井深变化，下井仪器是在高于地面温度的环境里工作，要求下井仪器具有良好的抗高温性能，一般称耐温125℃以下的仪器为常温或常规仪器，称耐温182℃以下的仪器为高温仪器。
（5）某些仪器在使用过程中要承受冲击（如单多点测斜仪的投测）、钻具转动（如转盘钻具中的 MWD 仪器）、钻头和钻具在钻进过程中的振动（如MWD 和有线随钻测斜仪）等。
jsjl定向井水平水平井基础知识介绍解读
图4-7 法面扫描法 法面扫描得到的距离，是周围相关邻井到扫描井的径向距离，而方向却是反映了相对扫描井来 说：上、下、左、右的关系。
四 计算方法介绍
4.6.3 最近距离扫描法
图4-8 最近距离扫描法示意图
五 螺杆钻具
螺杆动力钻具的构造及各部分的功 能： A.旁通阀总成----是起下钻作业和 接但根时的泥浆进出的通道。在 钻进过程中旁通阀关闭。 B.马达总成----由钢制转子和固结在 外筒的橡胶定子组成。在钻井 液的推动下转子转动并带动钻头旋 转。 C.万向连轴节总成----上端连接 转子，下端连接驱动轴。其作用是 将转子的偏心运动转化为驱动轴的 同心运动。 D.轴承总成----Navi-Drill钻具有三 套轴承，两套径向轴承，一套推力 轴承。上下径向轴承起驱动轴的扶 正和稳定作用及限制钻井液的溢流 量的作用。推力轴承承受上下的轴 向载荷。 E.驱动轴总成----上端接万向连轴 节，下端接钻头。起驱动钻头转动 的作用。
二 基本计算
1.全角变化率计算公式：
cos cos1 cos 2 sin 1 sin 2 cos
2.工具造斜率计算公式：
KC 30 D
3.装置角计算公式：
cos
cos1 cos cos 2 sin 1 sin 1
4.定向方位角计算公式：
s 1 n
图1-1 井斜角示意图
图1-2 方位角示意图
一 基本术语
6）磁偏角：磁北方位线与真北方位线并不重合，两者之间有一个夹角，这个夹角称为磁偏角。磁偏角又有东 磁偏和西磁偏角之分，当磁北方位线在正北方位线以东时，称为东偏角；当磁北方位线在正北方位线以 西时称为西偏磁偏角。•进行磁偏角校正时按以下公式计算（图1-3）： 真方位角＝磁方位角＋东偏磁偏角 真方位角=磁方位角－西偏磁偏角 7•）井斜变化率：是指井斜角随井深变化的快慢程度，常以Kα表示，精确的讲井斜变化率是井斜角度（α） 对井深（L•）的一阶导数。 8）井深方位变化率：实际应用中简称方位变化率，是指井斜方位角随井深变化的快慢程 度，常用KΦ表示。 9）全角变化率（狗腿严重或井眼曲率）：从井眼内的一个点到另一个点，井眼前进方向变化的角度（两点处 井眼前进方向线之间的夹角），•该角度既反映了井斜角度的变化又反映了方位角度的变化，通常称为 全角变化值。•两点间的全角变化值γ相对与两点间井眼长度ΔL变化的快慢及为全角变化率。 10）垂深（垂直井深）：即某测点的垂直深度，以H表示。•是指井身任意一点 至转盘面所在平面的距离。 11）水平投影长度：是指自井口至测点的井眼长度在水平面上的投影长度。以 S•表示。 12）水平位移：简称平移，是指测点到井口垂线的距离。在国外又称为闭合距 ( Closure Distance）。 13）平移方位角：又称为闭合方位角（Closure Azimuth），常用θ表示，•是 指以正北方位线为始边顺针方向转至平移方位线上所转过的角度。 14）视平移：又称为投影位移，井身上的某点在垂直投影面上的水平位移。在 实际定向井钻井过程中，这个投影面选在设计方位线上。所以视不移也可以定 义为水平位移在设计线上的投影。 图1-3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章定向井、水平井测量技术第一节定向井、水平井测量的性质和特点一. 钻井过程中测量的方法、媒介和基准石油钻井过程中的测量属于工程测量的一种类型。
从物理意义上讲, 测量井下钻具的工具面角, 即为井下钻具定向或测量井眼的轨迹均属于空间姿态的测量。
由于石油钻井工程的特殊性使得这一测量过程必须借助专门的工具和仪器, 采取间接测量的方法来完成。
目前, 石油钻井过程中的测量需要借助三种媒介, 即大地的重力场、大地磁场和天体坐标系, 由此产生了与这三种测量媒介有关的测量仪器。
1. 借助于重力场测量井斜角或高边工具面, 采用的测量元件为测角器、罗盘重锤或重力加速度计等。
这类仪器的测量基准是测点与地心的连线, 即铅垂线。
2. 借助于地磁场测量方位角或磁性工具面, 采用的测量元件为罗盘或磁通门等。
这类仪器的测量基准是磁性北极, 所以磁性仪器测量的方位角数据必须根据当地的磁偏角修正成真北极, 即地理北极的数据。
3. 借助于天体坐标系测量方位角或磁性工具面, 采用的测量元件为陀螺仪。
陀螺仪为惯性测量仪器, 不以地球上任何一为基准, 这类仪器下井测量之前必须对陀螺仪的自转轴进行地理北极的方位标定。
二. 钻井过程中测量的特点1. 钻井过程中的测量是间接测量, 必须借助专用工具和仪器完成。
而且根据测量仪器的数据记录和传输方式的不同, 钻井测量分为实时测量和事后测量。
2. 测量仪器的尺寸受到井眼和钻井工具的限制, 特别是下井仪器的径向尺寸必须能够下入套管和钻具内, 而且不会因仪器的下入而影响泥浆的流动或产生过大的泥浆压降。
3. 下井仪器受到地层和泥浆的高压, 仪器的保护筒和密封件必须能够承受这种高压, 而且还应具备一定的安全系数。
4. 由于地层的温度随着井深变化, 下井仪器是在高于地面温度的环境里工作, 要求下井仪器具有良好的抗高温性能, 一般称耐温 125℃以下的仪器为常温或常规仪器, 称耐温 182℃以下的仪器为高温仪器。
5. 某些仪器在使用过程中要承受冲击 (如单多点测斜仪的投测)、钻具转动 (如转盘钻具中的 MWD 仪器)、钻头和钻具在钻进过程中的振动 (如 MWD 和有线随钻测斜仪) 等。
二. 测量仪器技术发展情况第二节测量仪器分类和应用范围一. 测量仪器分类(图片: 测量仪器分类)┌─Φ35 mm 外径测斜仪 (常规)┌─罗盘单点照相测斜仪─┤│└─Φ25 mm 外径测斜仪 (高温) ┌─罗盘类─┤││┌─Φ35 mm 外径测斜仪 (常规)│└─罗盘多点照相测斜仪─┤测│└─Φ25 mm 外径测斜仪 (高温) │┌─有线随钻测斜仪量││──┼─电磁类─┼─无线随钻测斜仪 (包括: 定向 MWD、带地质参数 MWD)仪│││└─电子多点测斜仪器│┌─Φ60 mm 外径多点陀螺测斜仪│┌─照相陀螺测斜仪───┼─Φ35 mm 外径单点陀螺测斜仪││└─Φ35 mm 外径多点陀螺测斜仪└─陀螺类─┤│┌─地面记录定向陀螺测斜仪└─电子陀螺测斜仪───┼─框架式电子陀螺测斜仪└─速率积分电子陀螺测斜仪二. 测量仪器的应用范围1. 磁罗盘单、多点照相测斜仪这类仪器适用于普通定向井和无邻井磁干扰的丛式井中与无磁钻铤配合使用, 为井下钻具组合定向或测取井身轨迹数据。
Φ35 mm 外径的常规单、多点照相测斜仪适应温度小于 125℃的井眼。
而Φ25 mm 外径的常规单、多点照相测斜仪适应温度小于 182℃的井眼。
2. 有线随钻测斜仪有线随钻测斜仪适用于较深的定向井、无邻井磁干扰的丛式井或大斜度井、水平井中与无磁钻铤配合使用, 为井下钻具组合定向。
3. 无线随钻测斜仪无线随钻测斜仪适用于超深定向井、大斜度井、水平井中或海洋钻井平台上与无磁钻铤配合使用, 为井下钻具组合定向或测取井身轨迹数据。
4. 电子多点测斜仪电子多点测斜仪适用于精度要求较高的定向井、无邻井磁干扰的丛式井、大斜度井、水平井中或海洋钻井平台上与无磁钻铤配合使用, 为井下钻具组合定向或测取井身轨迹数据。
5. 照相单、多点陀螺测斜仪这类仪器适用于已下探管的井眼中测取井身轨迹数据, 或在丛式井、套管开窗井中为井下钻具组合定向。
6. 电子陀螺测斜仪电子陀螺测斜仪适用于已下探管的井眼中测取较高精度的井身轨迹数据, 或在丛式井、套管开窗井中为井下钻具组合定向。
第三节磁罗盘单、多点测量仪器磁罗盘照相测斜仪分为单点测斜仪和多点测斜仪两类, 是目前国内石油定向钻井行业中使用最普遍的测量仪器, 这两类具有结构简单、操作方便、价格低廉的优点。
在裸眼井中, 将仪器下到钻具组合的无磁钻铤位置, 采用定时器控制仪器电源将某一井深的井斜角、方位角和工具面角数据记录在胶片或胶卷上, 作为永久性资料保存。
国内外石油行业中使用的磁罗盘照相测斜仪有数十中, 目前国内应用最多的是美国 EASTMAN CHRISTENSEN 公司的 R 型和 E 型罗盘测斜仪, 以及部分美国 SPERRY- SUN 公司的 A 型和 B 型罗盘测斜仪。
其中 R 型和 A 型为常规仪器, E 型和 B 型为高温仪器。
国产单、多点测斜仪主要是西安石油仪器厂和牡丹江石油仪器厂两家, 这两家的产品均为仿制美国 EASTMAN CHRISTENSEN 公司的 R 型单、多点测斜仪。
一. 磁罗盘单点照相测斜仪1. 磁单点测斜仪的结构和工作原理磁单点测斜仪由定时器、电池筒、照相机总成、罗盘短节、外筒总成及辅助工具等五部分组成。
(图片: SPERRY-SUN A 型磁单点测斜仪组装图)(图片: EASTMAN CHRISTENSEN R 型磁单点测斜仪组装图)(1). 定时器磁单点测斜仪使用的定时器有机械定时器、电子定时器、蒙乃尔传感器和运动传感器等四种, 其作用均为控制仪器电源在特定的时间使照相机拍摄测斜胶片。
①. 机械定时器(图片: SPERRY-SUN 磁单点测斜仪机械定时器)机械定时器是一套钟表机构, 当转动定时轮使其对准要求的照相时间时,定时轮将受机械发条力的作用, 在钟表齿轮系统的控制下往回运动。
当定时轮上的 O 对准外壳上的 ON 时, 定时轮上的触点与钟表系统的触点接触, 使电源导通开始照相。
②. 电子定时器电子定时器是由振荡器、分频器、计数器、开关电路和调节部分组成。
其工作原理类似于石英电子钟。
(图片: EASTMAN CHRISTENSEN 磁单点测斜仪电子定时器)③. 蒙乃尔传感器蒙乃尔传感器是由参考振荡器、测量振荡器、时基振荡器、频率合成器、整形放大器、计数开关电路、分频与延时电路和时间选择电路等组成。
蒙乃尔传感器的测量线圈能够敏感周围环境的金属材料 (如钻杆和无磁钻铤), 对周围不同的金属材料, 线圈产生的电感量不同, 从而使测量振荡器产生不同的输出频率。
只有在无磁钻铤的环境中产生的频率, 经过合成放大才能导通开关电路, 控制单点测斜仪照相。
(图片: EASTMAN CHRISTENSEN 单点测斜仪蒙乃尔传感器)④. 运动传感器运动传感器与单点测斜仪组装后由运动状态变为静止, 并稳定一段时间后导通开关电路, 控制单点测斜仪照相。
(2). 电池筒(图片: SPERRY-SUN A 型磁单点测斜仪电池筒)(图片: EASTMAN CHRISTENSEN R 型磁单点测斜仪电池筒)(3). 照相机总成(图片: SPERRY-SUN A 型磁单点测斜仪照相机总成)照相机总成由胶片盒、连接筒、镜头和光源组成。
它们的作用有三个:①. 装卸圆形照相胶片。
②. 提供光源通道。
③. 当定时器导通电源时, 使照相机拍摄测斜照片。
(图片: EASTMAN CHRISTENSEN R 型单点测斜仪照相机总成)(4). 罗盘短节(图片: SPERRY-SUN A 型磁单点测斜仪罗盘短节)根据测量的井斜角范围, SPERRY-SUN A 型单点测斜仪使用的测斜罗盘主要有: 6°、20°、90°三种规格, 其中 20°、90°罗盘在定向井中应用最多。
这种测斜罗盘和测角装置采用半球体的浮子式结构。
(图片: EASTMAN CHRISTENSEN R 型单点测斜仪罗盘短节)根据测量的井斜角范围, EASTMAN CHRISTENSEN R 型单点测斜仪使用的测斜罗盘主要有: 6°、20°、90°三种规格, 其中 20°、90°罗盘在定向井中应用最多。
(5). 辅助工具磁单点测斜仪的辅助工具主要有: 装片盒、显影罐、胶片阅读器和仪器扳手等。
(图片: SPERRY-SUN A 型磁单点测斜仪的辅助工具)(图片: EASTMAN CHRISTENSEN R 型磁单点测斜仪的辅助工具)(6). 外筒总成和打捞筒仪器的外筒总成包括: 仪器外筒、定向减震短节、加长杆、定向引鞋或下减震器短节、打捞绳帽。
(图片: SPERRY-SUN A 型磁单点测斜仪外筒总成)(图片: SPERRY-SUN A 型磁单点测斜仪打捞筒)2. 磁单点测斜仪的操作方法(1). 选择罗盘度数(2). 选择定时器(3). 选择投测或吊测方式(4). 检查仪器性能和零部件(5). 组装仪器、装胶片(6). 设置测斜时间 (除使用蒙乃尔传感器)(7). 组装仪器外筒(8). 投测或吊测(9). 投测打捞(10). 冲洗胶片(11). 阅读胶片和计算单点测斜仪的吊测需要采用钢丝测斜绞车下入仪器。
(图片: 钢丝测斜绞车)二. 磁罗盘多点照相测斜仪1. 磁多点测斜仪的结构和工作原理磁多点测斜仪由定时器、电池筒、电磁阀、胶片筒、照相机总成、罗盘短节、外筒总成及辅助工具等七部分组成。
(图片: SPERRY-SUN A 型磁多点测斜仪组装图)(图片: EASTMAN CHRISTENSEN R 型磁多点测斜仪组装图)(1). 定时器磁多点测斜仪使用的定时器有机械定时器、电子程序定时器两种, 电子程序定时器使用的较多。
其作用为控制仪器卷片和拍测斜照片。
电子程序定时器是由振荡器、分频计数器、光源放大开关电路和卷片放大开关电路组成。
(图片: SPERRY-SUN 磁多点测斜仪电子程序定时器)(图片: EASTMAN CHRISTENSEN 磁多点测斜仪电子程序定时器)(2). 电池筒(图片: SPERRY-SUN 磁多点测斜仪电池筒)(图片: EASTMAN CHRISTENSEN 磁多点测斜仪电池筒)(3). 照相机总成SPERRY-SUN 磁多点测斜仪照相机总成单点测斜仪相同。
(图片: EASTMAN CHRISTENSEN 多点测斜仪照相机总成)(4). 罗盘短节SPERRY-SUN 单多点测斜仪罗盘短节相同。
根据测量的井斜角范围, EASTMAN CHRISTENSEN R 型多点测斜仪使用的测斜罗盘主要有: 6°、20°、90°三种规格, 其中 20°、90°罗盘在定向井中应用最多。
