煤矿小绞车选型计算
绞车选型计算
绞车选型计算我矿常用的绞车为JD1.0、JD1.6型调度绞车，JH-14、JH20型回柱绞车。
一、绞车牵引力计算绞车牵引力计算公式： H=9.8[ (Q+Q m)(sinα+f1cosα）+PL（sin α+f2cosα）] 式①H------绞车牵引力，JD1.0型调度绞车取10000N、JD1.6型调度绞车取16000N、JH-14回柱绞车取140000N、JH-20回柱绞车取200000NQ------物料重量，单KgQ m------车辆重量，支架平板车辆取1030Kg，大轮平板车取1300Kgα-----巷道倾角，单位°P------钢丝绳每米重量，φ15.5mm钢丝绳取1.04Kg/mL------牵引长度，单位mf1------滚动轴承类车辆阻力系数,取0.015f2------钢丝绳运动时阻力系数，取0.15将上述参数代入式①，得：H=9.8[ (Q+1300)(sinα+0.015cosα）+1.04L（sinα+0.15cos α）] 式②根据式②可以求得：坡度为α时，绞车最大牵引重量为：Q={[(H÷9.8)-1.04L（sinα+0.15cosα）]÷(sinα+0.015cosα）}-1300 Kg二、钢丝绳强度验算钢丝绳安全系数m必须大于等于6.5，并正确选择使用钢丝绳夹。
钢丝绳实际安全系数m=Q z/{9.8[ (Q+Q m)(sinα+f1cosα）+PL（sinα+f2cosα）]}式③m------钢丝绳安全系数Q z------钢丝绳最小破断力，调度绞车用φ15.5mm钢丝绳取141000N，回柱绞车用φ21.5mm钢丝绳取将上述参数代入式③，得：m=Q z/{9.8[ (12500+1300)(sin5.5°+0.015cos5.5°）+1.04×100（sin5.5°+0.15cos5.5°）]}简化后的公式如下：绞车选型计算我公司井下常用的绞车为JD1.0、JD1.6型调度绞车，JH-14、JH20型回柱绞车。
绞车选型计算和钢丝绳选型计算
小绞车和钢丝绳选型计算一、钢丝绳选型首先需要确定小绞车运输的现场条件，运输距离L （百米），运输轨道的最大坡度α，提升货载Q 0（千克）（如图1）由于钢丝绳在工作过程中受多种应力的作用，如静应力、动应力、弯曲应力、扭转应力、接触应力、挤压及捻制应力等等，这些应力的反复作用将导致钢丝的疲劳断裂。
《煤矿安全规程》规定：根据其工作中所承受的最大静拉力和钢丝绳最小破断力总和计算，使它具有一定的安全系数。
因此有Q j ≤mF h ……………………………………① 式中 Q j ———最大静拉力，N ；F h ———钢丝绳最小破断力总和，N ；m ———钢丝绳安全系数。
假定钢丝绳的单位长度近似重量为M，这时A点承受的最大静拉力为：Q j=gML（sinα＋ƒ2cosα）+ g Q0（sinα＋ƒ1cosα）…②式中 g——重力加速度，m/s2；ƒ1——提升容器运动阻力系数（0.01—0.015）；ƒ2——钢丝绳与底板和托辊间的摩擦系数，钢丝绳全部支撑在托辊上时取0.15～0.2，局部支撑在托辊上时取0.25～0.4。
由GB/T8919第4.3.1条知：M＝Kd2……………………………………………………③式中 d——钢丝绳公称直径，mm；K——钢丝绳的重量系数，Kg/100m*mm2（K值见GB/T8918表5和GB/T16269表3）。
将③代入②可得：Qj= g Kd2L（sinα＋ƒ2cosα）+ g Q0（sinα＋ƒ1cosα）…④根据GB8706－88《钢丝绳术语》第15.2.1条和GB/T8918第5.3.1条，钢丝绳的最小破断力（理论计算的钢丝绳破断力最小值）的计算公式为：F0＝K’* d2*R0…………………………………………⑤式中 F0——钢丝绳最小破断力，N；d——钢丝绳公称直径，mm；R0——钢丝绳（或钢丝）公称抗拉强度，MPa；K’——某一指定结构钢丝绳的最小破断力系数（可查GB/T8918表5 和GB/T16269表3 ）根据GB/T8918第5.3.2条，钢丝绳最小破断力总和可用以下公式表达： F h =K h F 0…………………………………………⑥式中 K h ——破断力换算系数（其值见GB/T8918表14～表31下注和GB/T16269表3的K ’1）将⑤代入⑥得：F h = K h * K ’* d 2*R 0…………………………………⑦将④和⑦代入①得：g Kd 2L （sin α＋ƒ2cos α）+ g Q 0（sin α＋ƒ1cos α）≤m R d K K h 0*'**2 化简可得：d ≥)cos (sin ')cos (sin 2010a f a KL gmR K K a f a Q h +-+…………………⑧ d ≥22.4mm 取d=23mm 钢丝绳最小钢丝破断力总和为335.2KN ，选择了钢丝绳以后，由于最大静拉力与钢丝绳最小钢丝破断力总和是已知的，因此可用①式的变形后的公式对安全系数进行校验，即：jh Q F ≥m,符合要求。
煤矿小绞车选型计算

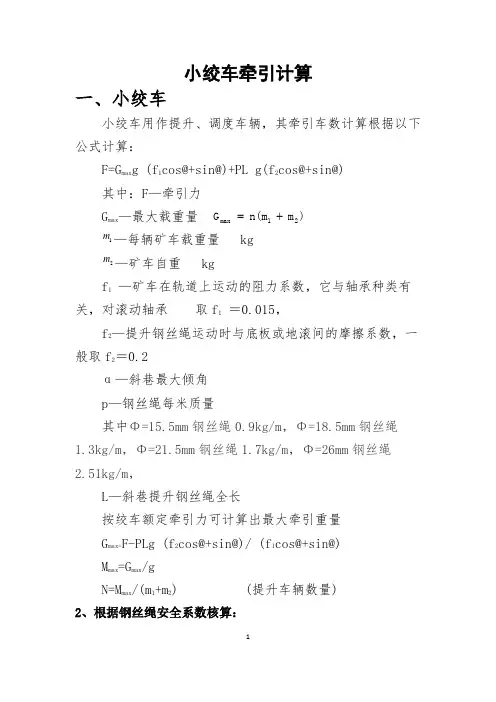

小绞车牵引计算
一、小绞车
小绞车用作提升、调度车辆，其牵引车数计算根据以下公式计算：
F=G max g (f 1cos@+sin@)+PL g(f 2cos@+sin@) 其中：F —牵引力
G max —最大载重量 )m n(m G 21max +=
1
m —每辆矿车载重量 kg 2m —矿车自重 kg
f 1 —矿车在轨道上运动的阻力系数，它与轴承种类有关，对滚动轴承 取f 1 ＝0.015，
f 2—提升钢丝绳运动时与底板或地滚间的摩擦系数，一般取f 2＝0.2
α—斜巷最大倾角
p —钢丝绳每米质量 其中Φ=15.5mm 钢丝绳0.9kg/m ，Φ=18.5mm 钢丝绳
1.3kg/m ，Φ=21.5mm 钢丝绳1.7kg/m ，Φ=26mm 钢丝绳
2.51kg/m ，
L —斜巷提升钢丝绳全长
按绞车额定牵引力可计算出最大牵引重量 G max=F-PLg (f 2cos@+sin@)/ (f 1cos@+sin@) M max =G max /g
N=M max /(m 1+m 2) (提升车辆数量)
2、根据钢丝绳安全系数核算：
根据《煤矿安全规程》地四百零八条规定：缠绕式提升装置专为提升物料的钢丝绳安全系数为不小于6.
公式：Qq/{G[sinβ+Wcosβ]+ pLc(sinβ+W´cosβ)}g ≥6
Qq——钢丝绳破断拉力
F—绞车牵引力
F={G[sinβ+Wcosβ]+ pLc(sinβ+W´cosβ)}g
F≤Qq/6
小绞车牵引力小于等于钢丝绳牵引力符合要求。
煤矿绞车选型计算方法
主轨道上车场绞车选型计算安检科：机运科：编制人：使用单位：运输区2011年8月1日主轨道上车场绞车选型验算主轨道上车场绞车斜坡长度30m,平均坡度60，主要负责车场倒车，为保证绞车即经济，又安全运行，现对绞车进行选型计算。
1、绞车选型：绞车的选型依据主轨道上车场绞车运行斜坡长度、坡度及牵引载荷的重量而定，绞车的牵引力必须大于载荷重量。
牵引载荷：A =sin6°（Qz+ Q）×9.8×4=0.1（638+1800）×9.8×4=9556.96N=9.55696KN查JD-1绞车牵引力为：10KN＞9.55696KN,故可选型于JD-1绞车。
2、JD-1型绞车钢丝绳验算：（依据斜井提升钢丝绳选择计算）安全系数：m＝ρh /Qjm ——钢丝绳的安全系数ρh ——钢丝绳破断力总和Qj ——钢丝绳静拉力Q j=g .(Qz+Q)n×(sinθ+f1cosθ)+g.q.L(sinθ+ f2cosθ)=9.8×(638+1800)×4×(sin6°+0.02cos6°)+9.8×0.8457×30×(sin6°+0.2cos6°)= 11523.33N安全系数m=ρh/Qj=159000/11523.33= 13.8＞6.5式中：A---斜坡轨道运行时的牵引载荷Qj ---钢丝绳静拉力Qz---矿车自重：Qz=638kgQ----矿车载重：Q=1800kgn---牵引矿车数辆：n=4辆θ--巷道坡度：θ= 6°(sin6°=0.1 cos6°=0.99)q---钢丝绳每米重量：q=0.8457kg/mL---钢丝绳长度：L=30mm---钢丝绳的安全系数：m= 6.5ρh---钢丝绳破断力：取159KNf1－提升容器运动的阻力系数：（f1=0.01－0.02）取0.02 f2－钢丝绳与底板和托辊间的摩擦系数：（f2=0.15－0.2）取0.2。
绞车选型计算
一、绞车的选型与计算1、JD－40（A）绞车参数：（1）已知参数：倾角α1＝15˚最大值，提升距离L1＝92m，矿车连接器强度PC＝60KN。
根据斜巷施工参数，提升初选JD－40（A）调度绞车，绞车启动器为QBZ－120N型；绞车负荷线均选用3×25＋1×10普通橡套电缆。
（2）根据《JD－40（A）调度绞车使用说明书》提供技术数据：卷筒直径Φ1＝620mm，容绳量L1＝500m，钢丝绳直径Φ1＝18.5mm，最大静张力F1max ＝25KN，绞车牵引力F1牵＝25000N，最大绳速V1max＝1.45m/s；电动机型号YBJ－40，电机功率P1＝40KW，电压U＝660V／380V，转速n1＝1470r／min。
JD－40（A）调度绞车钢丝绳（根据运输距离及其它条件）选择6×19＋FC型钢＝195KN，强度P1丝绳：其绳径为18.5mm，q1＝1.218kg/m，钢丝破断拉力F1破＝1670Mpa，钢丝直径δ1＝1.2mm。
2、校验钢丝绳安全系数（1）钢丝绳的最大静拉力：F1max＝n(Q1＋Q2)g(sinα＋f1cosα)＋q1L1g(sinα＋f2cosα)＝3(600＋1600)×9.8×(sin15°＋0.015×cos15°)＋1.218×92×9.8×(sin15°＋0.3cos15°)＝18279.9 N提升距离：L1＝92m巷道倾角：a1＝15°（最大值）绞车牵引力：F1牵＝25000N容绳量：L1＝500m（钢丝绳直径为18.5mm）钢丝绳净重：q1＝1.218 Kg/m钢丝绳强度：P1＝P2＝1670MPa总破断拉力：F1破＝195KN矿车自重：Q1＝600Kg矿车载重：Q2＝1600Kg矿车与轨道摩擦系数：f1＝0.015钢丝绳的摩擦系数：f2＝0.3矿车数：n＝3安全系数M＝F1破÷F1max＝195000÷18279.9＝10.7＞6.5符合《煤矿安全规程》规定（2）容绳量校核：提升长度为L1＝92m、L1＜L；经过验算说明所选钢丝绳完全满足施工需要。
小绞车选型计算
直径钢丝总断面积（mm2) 参考质量kg/100m 钢丝绳公称抗拉强度钢丝绳钢丝1400 1550 1700（mm) 钢丝破断力总和（N）(不小于）12.5 0.8 57。
27 54.12 80100 88700 9730015。
5 1.0 89.49 84。
57 125000 138500 15200018。
5 1。
2 128.87 121.8 180000 199500 219000 21.5 1.4 175.40 165.8 245500 271500 298000规格（mm）18×64 22×86 24×86 26×92破断拉力（KN）35 61 72 85许用静张力（KN）3。
5 6.1 7。
2 8。
5安全系数10《煤矿规程规定》一、绞车钩头制作及与车辆连接1、钩头必须使用绳皮，必须设专门悬挂装置。
2、钢丝绳绳卡数量：钢丝绳公称直径dr≤19mm时，绳卡数量不得小于3付.绳卡间距应等于6-7倍绳径，绳卡方向必须保持一致，绳卡夹座扣住钢丝绳工作边（见附图五）3、钩头固定绳皮采用插接法固定绳皮时,插接长度应大于钢丝绳绳径的15倍，并不得小于300mm。
钩头与车辆连接时，依据2004年版《煤矿安全规程》第412条规定：钢丝绳与车辆连接使用不能自行脱落的连接装置，并加装保险绳.（注：文中再提《煤矿安全规程》均为2004年版）钩头与1t矿车的连接：钩头插入连接装置处用经过试验符合标准要求的1t矿车插销连接.钩头与3t平板车的连接：钩头插入连接装置处,使用经过试验符合标准要求的M42×300的专用螺栓连接. 钩头与空专用车辆(支架运输车）的连接：钩头与车辆之间采用Φ18×64刮板输送机链配相应连接环连接或采用经试验符合标准要求的卡环连接。
钩头与重专用车辆(装支架后)的连接：在采区公用巷用Φ22×86、Φ24×86刮板输送机链与支架连接后再与钩头连接或用经试验合格符合标准要求的卡环把钩头和Φ22×86、Φ24×86的牵引链连接在一起。
绞车选型计算验算全套
绞车提升能力计算（1）已知条件：巷道斜长：L=60m 巷道最大倾角：β=8° 矿车阻力系数：f1=0.015 钢丝绳阻力系数：f2=0.15选用直径为15.5mm钢丝绳钢丝绳单位质量：P=0.94kg/m 破断拉力总和为：Qp=152000N斜巷提升钢丝绳安全系数不小于6.5JD-1.6型调度绞车最大牵引力为16kN。
G0—平板车自重1240Kg. G1—平板车载量，支架取17500Kg.（2）绞车提升最大牵引力根据公式求得牵引力为：F=（G0+G1）（sinβ+f1cosβ）×g +p×L（sinβ+f2cosβ）×g=（1240+17500）（sin8°+0.015×cos8°）×9.8+0.94×60（sin8°+0.15cos8°）×9.8=18740×0.154×9.8+56.4×0.29=28282.4+158.9=28441.3 n所以绞车提放支架牵引力为28441.3n约28KN，则该绞车最大牵引力为16kn，所以无法保证支架的提升。
根据以上公式可求得调度绞车最大提升物件的重量G=F-PL(sinβ+f2cosβ) g/（sinβ+f1cosβ）g={16000-0.94×60×（sin8°+0.15×cos8°）×9.8}/（sin8°+0.015×cos8°）×9.8=（16000-160.3）/1.5=10559.8kg（3）绞车提放车数计算：n =F/（G0+G1）（sinβ+f1cosβ）×g+p×L（sinβ+f2cosβ）×g =16000/（1240+17500）×（sin8°+0.015×cos8°）×9.8+ 0.94×60×（sin8°+0.15×cos8°）×9.8=16000/28441.3=0.56 n取整数n=0车（4）钢丝绳安全系数验算：提升最大牵引力为28.3kN，JD-25型调度绞车牵引力为16kN，绞车无法满足要求。
绞车选型计算
绞车选型计算1、初选绞车根据L=480米和串连3辆1吨矿车结合《新编煤矿常用机械设备选型设计手册》结合我矿井下巷道实际条件初步选定为：GKT1.2×1—30型绞车，该绞车的技术特征为：钢丝绳最大静张力为3000公斤力，钢丝绳的速度为1.5，2米/秒，电机功率N=55KW，若取V=1.5米/秒，则V C=0.9*1.5=1.35米/秒，V，=0.5*1.5=0.75米/秒。
2、计算2辆一车组的每小时提升量n=（2L/V C+4L弯/ V，+T0）÷（3.6G/Q-4L车/ V，）2=[（2*480）/1.35+（4*30）/0.75+90]÷[（3.6*800）/Q-（4*2.0）/0.75]Q=3600/392=9.2吨/小时其中n取2辆，G载重1000公斤， L车为2米，L弯为30米G0矿车自重700公斤，甩车时间T0=90秒3、根据1吨矿车钢丝绳最大牵引力P C为G+G0+T钢丝绳=1000*2+700*2+1.429*480=4115公斤力，矿车阻力系数ω，取0.006n≤P C÷[（G+G0）（Sinβ+ω，Cosβ）]2≤4115÷[（1000+700）（Sin25°+ω，Cos25°）]2≤4115÷[1700（0.423+0.006*0.91）]2≤4115÷7292≤5.6∵2小于5.6∴连接器强度满足要求故该绞车选型合适。
4、选择钢丝绳L K=480+30=510米ωK，取钢丝绳部分在托绳轮上时阻力系数为0.35σ为钢丝绳拉断应力，一般取130000000公斤力/米2r0为钢丝绳假定重量，一般取10000公斤力/米3k为运料时的安全系数，一般取6.5V速度取该绞车最大速度2米/秒ηM绞车的机械效率一般取0.85P=[n(G+G0)( Sinβ+ω，Cosβ)]÷[σ/k r0- L K（ωK，Cosβ+ Sinβ）]=[2（1000+700）（Sin25°+0.006Cos25°）] ÷[130000000/6.5*10000-510（0.35* Cos25°+ Sin25°）]=1475÷1622.6=0.9公斤力/米则钢丝绳的单位长度重量为0.9公斤力/米根据计算结果，查钢丝绳规格表，选择钢丝绳的直径应该是d k=20毫米[绳6*19，股（1+6+12），绳纤维芯，单位长度绳自重1.429公斤力/米，钢丝破断拉力总和Q Z=20741公斤力]∵1.429公斤力/米＞0.9公斤力/米∴与该台绞车钢丝绳规格相符和。
绞车计算公式
JD-40
钢丝绳型号
6×19-Ф18.5mm
挂车数
1辆
机电科
安监处
巷道坡度图：
=72.192kg
α：矿车爬坡坡度，20°
μ1：矿车运行阻力系数，取0.02
f2：钢丝绳运行阻力，f2=μ2Lpscosα=0.2×26×1.22×cos20°
=5.96kg
μ2：钢丝绳运行阻力系数，取0.2
综上：最大牵引力F=（G1+G2）sinα+f1+f2
=（3840+31.72）×sin20°+72.192+5.96
=1394.54kg
⑵绞车提升能力验算
F=1394.54＜3000，即绞车牵引力大于单钩提升最大牵引力，JD-40绞车满足提升要求。
⑶钢丝绳安全系数：m=21900÷1394.54=16.16＞6.5，钢丝绳满足提升安全需要。
经验算，并结合现场翻煤条件确定：煤山翻煤采用JD-40绞车一次提升一车煤在煤山坡度为20°时，满足提升安全需要。
=3060kg
k1：矿车装满系数，0.9
k2：矿车不均匀系数，1.25
ρ料：矸石堆积密度，1600kg/m3
V：矿车容积，1.7m3
G2：提升钢丝绳重量，G2=Ps×L=1.22×26=31.72kg
Ps：钢丝绳单位长度重量，1.22kg/m
L：提升距离，26m
f1：矿车运行阻力，f1=μ1G1cosα=0.02×3840×cos20°
小绞车安位
运搬工区
绞车及钢丝绳选型计算：
⑴提升最大牵引力计算
F=（G1+G2）sinα+f1+f2
式中：F：单钩提升最大牵引力，kg
绞车选型计算
绞车选型计算我矿常用的绞车为、型调度绞车，JH-14、JH20型回柱绞车。
一、绞车牵引力计算绞车牵引力计算公式： H=[ (Q+Q m)(sinα+f1cosα）+PL（sin α+f2cosα）] 式①H------绞车牵引力，型调度绞车取10000N、型调度绞车取16000N、JH-14回柱绞车取140000N、JH-20回柱绞车取200000NQ------物料重量，单KgQ m------车辆重量，支架平板车辆取1030Kg，大轮平板车取1300Kgα-----巷道倾角，单位°P------钢丝绳每米重量，φ钢丝绳取mL------牵引长度，单位mf1------滚动轴承类车辆阻力系数,取f2------钢丝绳运动时阻力系数，取将上述参数代入式①，得：H=[ (Q+1300)(sinα+α）+（sinα+α）] 式②根据式②可以求得：坡度为α时，绞车最大牵引重量为：Q={[(H÷（sinα+α）]÷(sinα+α）}-1300 Kg二、钢丝绳强度验算钢丝绳安全系数m必须大于等于，并正确选择使用钢丝绳夹。
钢丝绳实际安全系数m=Q z/{[ (Q+Q m)(sinα+f1cosα）+PL（sinα+f2cosα）]}式③m------钢丝绳安全系数Q z------钢丝绳最小破断力，调度绞车用φ钢丝绳取141000N，回柱绞车用φ钢丝绳取将上述参数代入式③，得：m=Q z/{[ (12500+1300)°+）+×100（°+）]}简化后的公式如下：绞车选型计算我公司井下常用的绞车为、型调度绞车，JH-14、JH20型回柱绞车。
一、绞车牵引力计算坡度为α时，绞车最大牵引重量为：Q={[(H÷（sinα+α）]÷(sinα+α）}-1300 KgQ------物料重量，单位KgH------绞车牵引力，型调度绞车取10000N、型调度绞车取16000N、JH-14回柱绞车取140000N、JH-20回柱绞车取200000Nα-----巷道倾角，单位°L------绞车钢丝绳长度，单位m二、钢丝绳强度验算钢丝绳安全系数m必须大于等于，并正确选择使用钢丝绳夹。
绞车的选型及验算
绞车选型验算概述：矿业271队即将施工的1212(1)进料联巷，因出矸要求需在－490m西翼回风石门斜巷上口车场安装一部40KW绞车，用Ф18.5的钢丝绳为斜巷提升钢丝绳，此斜巷的长度为40m，坡度为20o，用一次拉两重车出货，绞车及钢丝绳选型验算如下：1、提升负荷重Q (单位：kg)Q=Z×K×V×λ式中：Z—矿车数目 Z＝2K—矿车装满系数坡度≤20o K=1V—矿车矿车容积取1.7m3λ—矸石松散系数，取1600kg/m3由上式计算可知 Q＝5440kg(单位：kg)2、钢丝绳端部荷重QoQ o=(Q＋ZQ1) (sinα+f1cosα)—矿车自重，取974kg式中：Q1α—斜巷坡度，单位：度f—矿车运行阻力系数，取0.0151由上式可知Q o＝2630kg3、钢丝绳单位长度重量P S＝(Q＋ZQ1) (sinα+f1cosα)/110s B/m a-L(sinα+f2cosα)式中：s B—钢丝绳公称抗拉强度，取170kg/mm3m a—规定的安全系数，取6.5L—斜巷最大长度，取L＝40m—钢丝绳挪移式阻力系数，取0.15－0.2f2由上式可知P S＝0.92kg/m＝92kg/100m4、钢丝升的选择P SB≥P S式中：P SB—每米钢丝绳标准重量，单位kg/m查《常用斜巷提升钢丝绳技术参数表1》可知需选用Ф＞16的钢丝绳，即可选用Ф＝18.5的钢丝绳，其P SB＝1.21kg/m5、钢丝绳安全系数效验m=Q d/ Q o+ P SB L(sinα+f2cosα)≥m a式中:Q d—所选钢丝绳的钢丝破断力总和选用Ф＝18.5的钢丝绳其破力Q d＝21900Nm—实际计算的安全系数可知m=8.0≥6.56、绞车的选型、效验F＝Q o+P SB L(sinα+f2cosα)≤F oL≤L o式中：F o-所选绞车允许的最大牵引力F-钢丝绳作用在滚筒上的最大静张力，单位：所选钢丝绳允许的的容绳量，单位：N计算得F＝25.921 KNJD－2.5的40KW绞车牵引力F o=29.4N≥F其容绳量为L o＝400m≥L7、结论:根据以上计算,在斜巷上部车场安装一台40KW绞车, Ф18.5的钢丝绳能够满足一次提松2辆重车的要求。
绞车选型计算
绞车选型计算1、初选绞车根据L=480米和串连3辆1吨矿车结合《新编煤矿常用机械设备选型设计手册》结合我矿井下巷道实际条件初步选定为：GKT1.2×1—30型绞车，该绞车的技术特征为：钢丝绳最大静张力为3000公斤力，钢丝绳的速度为1.5，2米/秒，电机功率N=55KW，若取V=1.5米/秒，则V C=0.9*1.5=1.35米/秒，V，=0.5*1.5=0.75米/秒。
2、计算2辆一车组的每小时提升量n=（2L/V C+4L弯/ V，+T0）÷（3.6G/Q-4L车/ V，）2=[（2*480）/1.35+（4*30）/0.75+90]÷[（3.6*800）/Q-（4*2.0）/0.75]Q=3600/392=9.2吨/小时其中n取2辆，G载重1000公斤，L车为2米，L弯为30米G0矿车自重700公斤，甩车时间T0=90秒3、根据1吨矿车钢丝绳最大牵引力P C为G+G0+T钢丝绳=1000*2+700*2+1.429*480=4115公斤力，矿车阻力系数ω，取0.006n≤P C÷[（G+G0）（Sinβ+ω，Cosβ）]2≤4115÷[（1000+700）（Sin25°+ω，Cos25°）]2≤4115÷[1700（0.423+0.006*0.91）]2≤4115÷7292≤5.6∵2小于5.6∴连接器强度满足要求故该绞车选型合适。
4、选择钢丝绳L K=480+30=510米ωK，取钢丝绳部分在托绳轮上时阻力系数为0.35σ为钢丝绳拉断应力，一般取130000000公斤力/米2r0为钢丝绳假定重量，一般取10000公斤力/米3k为运料时的安全系数，一般取6.5V速度取该绞车最大速度2米/秒ηM绞车的机械效率一般取0.85P=[n(G+G0)( Sinβ+ω，Cosβ)]÷[σ/k r0- L K（ωK，Cosβ+ Sinβ）]=[2（1000+700）（Sin25°+0.006Cos25°）] ÷[130000000/6.5*10000-510（0.35* Cos25°+ Sin25°）] =1475÷1622.6=0.9公斤力/米则钢丝绳的单位长度重量为0.9公斤力/米根据计算结果，查钢丝绳规格表，选择钢丝绳的直径应该是d k=20毫米[绳6*19，股（1+6+12），绳纤维芯，单位长度绳自重1.429公斤力/米，钢丝破断拉力总和Q Z=20741公斤力]∵1.429公斤力/米＞0.9公斤力/米∴与该台绞车钢丝绳规格相符和。
矿山绞车选型计算和基础图(全)
五沟煤矿绞车选型计算和基础图生产技术部二O一二年五月目录1.前言 (1)2.选用说明 (2)3.J D调度绞车主要技术参数 (3)4.J S D B型慢速绞车主要技术参数 (4)5.J H-20型回柱绞车主要技术参数 (5)6.无极绳绞车主要技术参数 (6)7.6×19型钢丝绳主要技术参数 (7)8.《煤矿安全规程》第四百条规定钢丝绳安全系数最低值 (8)9.绞车选型计算和校验公式选用 (9)10.绞车使用斜巷角度计算公式 (9)11.绞车最大载重公式 (11)12.J D系列调度绞车分类计算列表 (12)13.慢速绞车、无极绳绞车分类计算列表 (12)14.绞车基础图的主要说明 (14)15.附绞车基础布置图：1）11.4KW绞车内置框架基础布置图图号1 2）25KW绞车内置框架基础布置图图号2 3）40KW绞车内置框架基础布置图图号3 4）55KW绞车内置框架基础布置图（减除电机下底脚螺栓）图号4 5）55KW绞车内置框架基础布置图图号5 6）JSDB-19绞车内置框架基础布置图（徐州）图号6 7）JSDB-19绞车内置框架基础布置图（宿州）图号7 8）JSDB-13绞车内置框架基础布置图（徐州）图号89) JH-20绞车内置框架基础布置图（徐州）图号910)SQ-80/75KWB绞车五轮张紧器基础布置图（A）图号1011) SQ-80/75KWB绞车五轮张紧器基础布置图（B）图号1112) SQ-80/75KWB绞车三轮张紧器基础布置图（A）图号1213)SQ-80/75KWB绞车三轮张紧器基础布置图（B）图号1314)SQ-80/75KWB绞车机尾轮基础布置图图号1415)SQ-90/132K绞车五轮张紧器基础布置图（A）图号1516)SQ-90/132K绞车五轮张紧器基础布置图（B）图号16前言五沟煤矿井下断层较多，地质条件复杂，巷道起伏不定，煤炭资源开采困难。
开拓巷道采用打眼放炮、耙矸机装载、车皮出矸、斜巷绞车配合运输，回采巷道采用掘进机掘进、胶带输送机或刮板运输机配合出货；采煤系统采用综采液压支架、中双链运输机、中双链转载机、破碎机、胶带输送机、液压泵站、移动变电站等机械、电气设备。
绞车选型计算范文
绞车选型计算范文
一、绞车的选型计算
绞车选型依据通常有以下几点：
（1）载荷类型：绞车的载荷类型应如实体现，如拉力，推力，悬臂等，及载荷的内容，以便确定绞车的选型。
（2）动载刚度：选择绞车时，应考虑绞轮中心轴与动载（滑轮）的刚度，以及绞车本身的刚度。
（3）机械传动系统：机械传动系统包括减速箱和驱动设备，两者必须紧密配合，以确定绞车的性能指标。
（4）抗侧向力能力：绞车应具有足够的抗侧向力能力，以防止绞车在工作状态下产生越轮及颠簸现象。
（5）安装空间：绞车的安装空间较大，绞车的选型应考虑安装环境的特点和要求。
（6）整机重量：由于绞车的重量与使用条件有关，绞车的选型应考虑绞车的整机重量，以确定使用条件。
（7）冷却模式：绞车长期运行会产生大量热量，绞车的选型应考虑冷却模式，确保绞车的正常工作。
（8）外形尺寸：绞车的外形尺寸与空间安装大小相关，根据安装空间及设备本身的构造，选择合适的绞车外形尺寸。
（9）供电功率：作为机械传动设备，绞车的供电功率也是选型时必须考虑的重要指标。
绞车选型计算
一、绞车验算（1）、提升货物载荷，掘进机截割臂为最重，取截割臂重量11000kg Q=11000kg（2）钢丝绳终端载荷 Q0=Q+Qz=11000+1000=12000kg 式中：Qz ——平板车自重1000kg⑶、钢丝绳单位长度重量PS=Q0（sinβ+f1cosβ）/[σB/(gr0ma)-L(sinβ+f2 cosβ)]=12000（sin14°+0.01×cos14°）/ [2767-424×（0.24+0.2×0.97）] =3019/（2767-180.016）=1.17kg/m 式中：Lg——钢丝绳最大斜长424米，σB—钢丝绳钢丝的极限抗拉强度，取200千克力/毫米2 β——巷道倾角14°ma——安全系数f1——运行阻力系数，0.01~0.015,取0.01f2——移动阻力，取0.2~0.4，取0.2r0——钢丝绳密度，9450kg/m³⑷、根据计算结果，查表选6×19-24.5的钢丝绳PsB=2.17Kg/m，Qd=38900kg PsB——每米钢丝绳标准重量⑸、钢丝绳安全系数校核m=Qd/[Q0( sinβ+f1 cosβ)+ Psb.L(sinβ+ f2 cosβ) ]=38900/[12000×（sin14°+0.01×cos14°）+2.17×424×(sin14°+0.2×cos14°)]=38900/[12000×（0.2419+0.01×0.9702）+920.08×（0.2419+0.2×0.9702）]=38900/[3019+401]=38900/3420=11.37>6.5 =ma式中：Qd——所选用钢丝绳破断力总和⑹、斜巷单绳运输时FJmax=Qd ( sinβ+f1 cosβ)+ Psb.L(sinβ+ f2cosβ) =12000×（sin14°+0.01×cos14°）+2.17×424×(sin14°+0.2×cos14°)=3019+401kg=3420 kg f=33518N＜320KN 满足JSDB-19 双速绞车的最大静拉力。
绞车选型计算
绞车选型计算：已知条件：巷道最大坡度θ＝30°，轨道长度L＝600米，矿车自重m1＝1026㎏，装载矸重m2＝3600㎏，重车总重量＝1026+3600＝4626㎏，串车数量Z＝2，矿车运输阻力系数f1＝0.015，钢丝绳与地辊间摩擦系数f2＝0.3，每米钢丝绳重量m s，钢丝绳公称抗拉强度f b＝1665×106Pa，规程规定安全系数ma＝6.5，PB-60型扒岩机重m1=5000㎏，故运输期间绞车提升最大重量为5000㎏。
m s＝[Z m(重车) (sinθ+f1cosθ) ]/[11×10-6×（f b/ma）－L(sinθ+f2cosθ)]=4746.187/2361.81=2.009㎏/m根据以上计算选用钢丝绳主要依据为：钢丝绳每米重量1.086㎏/m，选用钢丝绳直径为21.5mm，钢丝绳破断拉力总和为292040N 。
直径21.5mm钢丝绳足以满足要求。
钢丝绳选择：1、已知条件：1)巷道坡度：a＝30°2)坡长：L0＝600m3)钢丝绳选用直径：21.5 mm4)矿车自重：m1＝1026㎏，载重：m2＝3600㎏。
5)扒岩机自重m3＝5000㎏6)提升矿车数：n＝17)矿车运行摩擦阻力系数：取f1＝0.0158)运行时的钢丝绳摩擦系数：取f2＝0.39)钢丝绳单位长度质量：m s＝1.086kg10)重力加速度：g＝9.8m／s²11)全部钢丝绳破断拉力总和：Q p＝292040N计算最大静拉力：F Jmax＝nm3×g（sina+f1cosa)+msL0g(sina+f2cosa) =1×5000×9.8×（sin30+0.015×cos30)＋1.086×600×9.8×（sin30+0.3×cos30)＝25136.53＋4851.89＝29988.42N验算钢丝绳安全系数：钢丝绳安全系数，根据《煤矿安全规程》规定升降物料时取：6.5，M=Q/F=292040/29988.42=9.74﹥6.5牵引力与最大静拉力：FJmax＝29988.42NJ－4型调度绞车牵引力为：34000N大于29988.42N。
绞车选型计算
调度绞车钢丝绳验算一、绞车的选型与计算1、JD－40（A）绞车参数：（1）已知参数：倾角α1＝80最大值，提升距离L1＝320m，矿车连接器强度PC＝60KN。
根据斜巷施工参数，提升初选JD －25（A）调度绞车，绞车启动器为QBZ－80N型；绞车负荷线均选用3×25＋1×10阻燃橡套电缆。
（2）根据《JD－25（A）调度绞车使用说明书》提供技术数据：卷筒直径Φ1＝310mm，容绳量L1＝350m，钢丝绳直径Φ1＝18.5mm，最大静张力F1max＝25KN，绞车牵引力F1牵＝16000N，最大绳速V1max＝1.399m/s；电动机型号YBJ－40，电机功率P1＝25KW，电压U＝660V／380V，转速n1＝1465r／min。
JD－25（A）调度绞车钢丝绳（根据运输距离及其它条件）选择6×19＋FC型钢丝绳：其绳径为18.5mm，q1＝1.218kg/m，钢丝破断拉力F1破＝215KN，强度P1＝1670Mpa，钢丝直径δ1＝1.2mm。
2、校验钢丝绳安全系数（1）钢丝绳的最大静拉力：F1max＝n(Q1＋Q2)g(sinα＋f1cosα)＋q1L1g(sinα＋f2c osα)＝1(1000＋15000)×9.8×(sin8°＋0.015×cos8°)＋1.218×320×9.8×(sin8°＋0.3cos85°)＝26518.16 N提升距离：L1＝320m巷道倾角：a1＝8°（最大值）绞车牵引力：F1牵＝25000N容绳量：L1＝350m（钢丝绳直径为18.5mm）钢丝绳净重：q1＝1.218 Kg/m钢丝绳强度：P1＝P2＝1670MPa总破断拉力：F1破＝215KN矿车自重：Q1＝1000Kg矿车载重：Q2＝15000Kg矿车与轨道摩擦系数：f1＝0.015钢丝绳的摩擦系数：f2＝0.3矿车数：n＝1安全系数M＝F1破÷F1max＝215000÷26518.16＝8.1＞6.5 符合《煤矿安全规程》规定（2）容绳量校核：提升长度为L1＝300m、L1＜L；经过验算说明所选钢丝绳完全满足施工需要。
绞车选型设计
已知条件：井筒斜长405米，倾角240，提升能力按120万/年（矸石量按10%计算） 矿车自重600kg 额定载重1000kg,最大载重1800kg 提最大件16.1吨，平板车1.5吨1）：一次提升量的计算： 提升斜长L T =L H +L+L B =475m一次提升量的确定：初选提升速度Vmas=3.8m/s 则：Tg ’=()70t 263.02+⋅⋅L =389秒 一次提升量：Q ’=3600'⋅⋅⋅⋅⋅t br Tg An Af C =3.39吨考虑到在斜井上运输取Q=3.59吨 决定串车由4辆矿车组成 2）钢丝绳的选择：钢丝绳的悬垂长度：L C =L t +40=515m 提矸石时：绳端荷重：Q d =()()24cos 015.024sin Q Q n k z +⋅+⋅=2688kg提最大件时：绳端荷重：Q d =(Q z +Q K ).(sin24+0.015cos24)=7392kg 钢丝绳单位长度质量计算（取Q d =7392kg ） 则Pk ’=()1d 24cos 2.024sin 11-⎪⎭⎫⎝⎛+⋅-⋅⋅C b L m Q σ=2.75kg选用28NA T6V ×19+FC1670ZS 型三角股钢丝绳，Q f =577.907kN ，d k =28mm ，p k =3.23kg/m ，δmax =2.0mm 。
钢丝绳安全系数校验： m=Q ()()1k d 24cos 2.024sin -+⋅⋅⋅+⋅⋅g L P g Q C=7>6.5满足要求3）提升机的选择：a.按钢丝绳直径计算：60x28=1680mmb.提升机选型：选择JKB-2.5x2.3/20加宽单绳缠绕式变频绞车 主要技术参数如下: 滚筒直径:D g =2.5m, 滚筒宽度:B=2.3m, 最大张力:F jmas =90KN提升机变位质量了：G j =13500kg 减速比 :i=20 提升速度:Vmas=3.86m/s C:天轮选择天轮选用TD1400/1350型游动天轮，其主要技术参数如下： 天轮直径：D t =1400mm ：游动距离：Y=1350mm ： 天轮变位质量：G t =210kg d:提升机校核：实际最大静张力 F 矸=()24cos 2.024sin d +⋅⋅+⋅C k L g p g Q =35603<90KNF 最大 =()24cos 2.024sin d +⋅⋅⋅+⋅Lc g pk g Q =81702<90KN满足要求 e:缠绕层数计算：按单层缠绕技术：B ’=()33g 14.330+⋅⎪⎪⎭⎫⎝⎛+⋅+d D L T =1953<2300钢丝绳单层缠绕 f:钢丝绳弦长计算： L X ’=5.1tan 2⋅-Y B =18130mm取L X =20m 则钢丝绳内外偏角⎪⎪⎭⎫ ⎝⎛⋅=∂X 1-L 2Y -B arctan=1.3610满足要求 g:钢丝绳长度计算：=∙∙+∙∙+++=4.114.35.05.214.3330p lx lc L 591m 4）：电动机预选： 按提矸石预选：Ns=KWFj K 9.146100086.3i =⋅⋅⋅η按提最大件预选此时最大速度初选2m/s N S =KWF K 3.19310000.2j 1=⋅⋅⋅μ选电动机隔爆变频矿用电动机，主要技术参数如下： 额定功率：280KW 额定电压：660V 额定转速：590r/min 过载系数：2.0 效率：0.93电动机转动惯量：25kg.m 2按额定转速核定提升机的最大速度：Vmas=20605905.214.3⋅⋅⋅=3.86m/s5）：提升系统运动学和动力学计算a ： 提矸石时变位质量：∑=+++⋅+⋅=G G G pk L Mj t t 1600427976kg提最大件时变位质量：∑=+++⋅+=G G G pk L Mj t t 1760039286kgb ：提升矸石时v=3.86m/s取a0=0.3m/s 2；a 1=a 3=0.5 m/s 2；a 4=a 6=0.3 m/s 2 采用5阶段速度图运行 提升系统的运动学： 重车在井底车场运行：初加速阶段：距离L 0=75.35.000=⋅⋅T V m T 0=5S等速阶段：距离L 01=m5.2775.330=- T 01=17.5S重车在井筒中运行： 加速阶段：t1=SV V 72.45.0mas 0=-L1=m t V V masO 65.1212=⋅+减速阶段：t3=Vmas/0.5=7.72s L3=2mas 3t V ⋅=14.9m等速阶段：L 2=m45.3879.1465.12415=--T 2=L 2/V MAS =100.376S 地面车场中的运行： T4=t6=5s L4=L6=3.75m等速阶段：L5=22.5m每次提升的循环时间：Tg=()s t t t t 3325654t32t1t01t02=++++++++⋅提最大件时采用5阶段速度图 V MAS =2.0m/s a 0=a 4=a 6=0.2m/s 2，a 1=a 3=0.3m/s 2 重车在井底车场运行：加速阶段：距离L=5.255.00=⋅⋅V m等速阶段：距离L=27.5m 重车在井筒中运行： 加速阶段：时间t=s3.33.0mas =-VV距离L=4.95m 减速阶段：时间t=sV 7.63.0mas =距离L=6.7s等速阶段：距离L=35.4037.695.4415=--m时间t=201.675s 重车在地面车场运行：加减速速阶段时间t4=t6=5s 距离L4=L6=2.5m 等速阶段：时间t=25s,距离L=25mC:提升系统的动力学计算 提矸石时 在井底车场运行： 初加速度开始时： F=()()()3.00.2cos24sin24t 24cos 015.024sin m k ∑∙++∙∙∙++∙∙+∙∙ML g pk g m N K z =46782牛初加速度终了时简化为F 01=46782牛 等速开始时： F1’=∑∙-3.00MF =38089牛等速终了时F1=38089牛重车在井筒提升阶段：加速开始时∑∙39089MF=53077牛=5.0+加速终了时F=53077牛等速开始时()()()∙∙++=L∙∙K∙F= Ngpkg-sin9.2.0cos241424sin24+∙30-0.015cos24t36939牛等速终了时：()∙∙36939+∙=PK-F约等于28977sincos24g2.024403重车沿井口栈桥提升设栈角为24减速开始时=14989牛()()∑∙sin24.0g MQFKNQ015+∙+cos∙∙24=5.0∙-KZ减速终了时F=14989牛提最大件时初加速开始时：F=96655牛初加速终了时力约等于：F=96655牛等速开始时：F=88798牛井筒中运行时等速终了时力约等于：F=88798牛加速开始时：F=100584牛 加速终了时力约等于：F=100584牛 等速开始时：F=88798牛等速终了时力约等于：F=80747牛 减速开始时：设栈角为24 则等速开始时:F=68961牛 等速终了时力约等于：F=68961牛6）：电动机的校核 a:提矸石时按电动机的发热条件计算等效力Fd=dT Fi ∑∙i2t提矸石时：∑=∙i 2T Fi()2222221572.77.297.299.369.36334.10072.453153858.46∙++∙+∙+∙+∙+∙=159305KN 2.S()秒56.126t t t t d 2254311=∙+++++∙=θC t C T则：Fd=35.48KN电动机等效容量为 NS=kw kVmasF 1551000d =∙∙∙η满足按电动机最大静力矩校核： Mj=350603x1.25=43.83kn.m 电动机驱动转矩Md=mkn i nP .3.84n 55.9=∙∙∙η满足按过载负荷校核：满足7.185.0278.086.393.028053emas =∙≤=∙==F F λb.提最大件时按电动机的发热功率计算Fd=dT Fi ∑∙i2t∑∙it F 2i=1196Td=227.5秒 Fd=79.7kn 电动机等效容量 NS=188KW按电动机最大静力矩校核 Mj=81.7x1.25=102.1kn.m 不满足要求 按过载负荷校验满足7.185.02768.0293.0280100emas =∙≤=∙==F F λ提升最大件时电动机不满足要求.1)提升斜长的计算： 提升斜长：lt=1460m 初选Vmas=3.86m/s决定采用有8量1吨矿车组成 2）钢丝绳的选择： 钢丝绳的悬垂长度取1500m提矸石时：绳端载荷Qd=n(Qz+Qk)(sin16.5+0.015cos16.5)=3819kg 提最大件时：绳端载荷Qd=(Qz+Qk)(sin16.5+0.015cos16.5)=5280kg 钢丝绳的单位长度计算按提最大件时计算： Pk=()()=+∙-∙∙-15.16cos 2.05.16sin 1500/11d m Q Bσ2.13kg/m选择28NA T6x7+FC1770ZS-521-306主要参数：d=28mm P K=3.06kg/m Q=521KN安全系数校验：m=Q()()=162.0sin5.cosQ0.71>6.5满足要求gd g1500pk16∙+∙∙+∙-15.∙3）提升机选择a:按钢丝绳直径计算：60x28=1680mm初步选用JKB-2.5X2.3/20加宽型单绳缠绕式变频绞车1台，其主要技术参数：滚筒直径:D g=2.5m,滚筒宽度:B=2.3m,最大张力:F jmas=90KN提升机变位置了：G j=13500kg减速比:i=20提升速度:Vmas=3.86m/sC:天轮选择天轮选用TD1400/1350型游动天轮，其主要技术参数如下：天轮直径：D t=1400mm：游动距离：Y=1350mm：天轮变位质量：G t=210kgd:实际静张力计算提矸石时：Fr=3819x9.8+1500x3.06x9.8x0.3=50920牛提最大件时：Fr=5280x9.8+1500x3.06x9.8x0.3=65238牛满足要求e:缠绕层数计算：按三层计算：kc=()38.2328528.2230014.35.214.3730t =+∙∙∙∙∙++L按三层缠绕f:钢丝绳弦长计算： L X ’=5.1tan 2⋅-Y B =18130mm取L X =20m 则钢丝绳内外偏角⎪⎪⎭⎫ ⎝⎛⋅=∂X 1-L 2Y -B arctan=1.3610满足要求 g:钢丝绳全长计算}lp=lc+lx+30+3x3.14x2.5+0.5x3.14x1.4=1525.7m4）：电动机预选： 按提矸石预选：Ns=kw224100086.3i =⋅⋅⋅ηFj K按提最大件预选此时最大速度初选2m/s N S =kwF K 15010000.2j 1=⋅⋅⋅μ选电动机隔爆变频矿用电动机，主要技术参数如下： 额定功率：280KW 额定电压：660V 额定转速：590r/min 过载系数：2.1 效率：0.93电动机转动惯量：25kg.m 2 5):运动学动力学计算a ：电动机预选：按提矸石预选：Ns=KWFj K 9.146100086.3i =⋅⋅⋅η按提最大件预选此时最大速度初选2m/s N S =KWF K 5.18710000.2j 1=⋅⋅⋅μ选电动机隔爆变频矿用电动机，主要技术参数如下： 额定功率：220KW 额定电压：660V 额定转速：590r/min 过载系数：2.1 效率：0.93电动机转动惯量：25kg.m 2 提矸石时：∑=M37500kg 提最大件时：∑=M 42700kgb ：运动学计算提升矸石时v=3.86m/s取a0=0.3m/s 2；a 1=a 3=0.5 m/s 2；a 4=a 6=0.3 m/s 2 采用5阶段速度图运行 提升系统的运动学： 重车在井底车场运行： 初加速阶段：距离L 0=75.35.000=⋅⋅T V m T 0=5S等速阶段：距离L 01=m5.2775.330=- T 01=17.5S重车在井筒中运行： 加速阶段：t1=SV V 72.45.0mas 0=-L1=m t V V masO 65.1212=⋅+减速阶段：t3=Vmas/0.5=7.72s L3=2mas 3t V ⋅=14.9m等速阶段：t2=355s重车在车场的运行时间： T4=t6=5s L4=L6=3.75m 等速阶段：L5=22.5m提最大件时C：动力学计算：提矸石时：重车在井底车场开始时：开始时：∑∙.05.015t16)5.16COSgKNFSINk1600PL((SIN16.5⋅g⋅⋅++++⋅0.2COS16.5M)⋅⋅=0.3 =66139牛加速终了时约等于66139牛重车在井底车场等速开始时：F=54890牛重车在井底车场等速终了时约等于54890牛井筒中运行加速开始时：∑∙5.16.0)5.(16015LKNFgSINkCOS1600Ptg++⋅⋅++⋅⋅0.2COS16.5⋅)(SIN16.5⋅=5.0M =73639牛加速结束时约等于：73639牛等速开始时：F=54890牛等速结束时：F=41395牛减速开始时：F=41395∑∙5.0_M=22645牛减速终了时约等于：22645牛提最大件时：重车在井底车场加速开始时：()()∑⋅015cos5.5.t161617600MpkKFLggsinsin.0⋅++⋅⋅16+⋅+cos2.05.165.⋅=2.0⋅=87049牛加速终了时约等于：88009牛等速开始时F=()()5.16⋅⋅⋅g+17600+KLpk⋅g⋅⋅+sin16165.2.0costsin5.5.015.016cos=78509牛井筒时运行时等速终了时约等于78509牛加速开始时：()()3.0⋅++⋅⋅++17600⋅⋅LpkKg=∑M ⋅⋅F165.16g2.0cos5.16tsin5.sin5.16cos015.0=91319牛加速终了时约等于：91319牛等速开始时F=78509牛等速终了时约等于56918牛减速开始时：F=56918∑⋅3.0_M=44108牛加速终了时约等于：44108牛6）电动机校验 （1）提矸石时：a:按电动机发热条件计算等效力：Fd=Tdt F i∑∙2i∑∙it F 2i=()72.765.224.414.4189.5489.543553172.464.735.1798.5451.66222222⋅++⋅+⋅⋅+⋅+⋅+⋅=929853kn 2sTd=0.5(tl+t3+t4+t5)+t2+0.5x20=382秒 Fd=49.3kn电动机的等效容量为： Ns=kwF K 225100086.3d =⋅⋅⋅η满足要求b:按电动机转矩校验： 最大转矩Mj=636502509205.2=⋅n.m电动机转矩：M=9.55()η⋅⋅⋅i ne P /n =84.3kn.m 满足要求C:按电动机过载能力校核emasF F =λ=1.136<0.82x2.1满足要求（2）提最大件时：a:按电动机发热条件计算等效力：Fd=Tdt F i∑∙2i∑∙i t F 2i =3349418kn2.sTd=729s Fd=67kn 等效容量：Ns=η⋅⋅⋅1000d k v F =158.5kw 满足b ：按提升系统最大静力矩计算 Mj=65238x1.25=81.55kn.m电动机转矩：M=9.55()η⋅⋅⋅i ne P /n =84.3kn.m 满足要求C: 按电动机过载能力校核emasF F =λ=0.7<0.82x2.1满足要求。
调度绞车选型计算
302采区调度绞车选型计算一、绞车的选型与计算绞车安装位置：副斜井底1、JD-1.6绞车参数：(1)已知参数:，巷道最大倾角a=24o,提升距离L=70m。
提升c初选JDT.6调度绞车，绞车启动器器为QBZ-80N型，绞车负荷线均选用MY3*25+1*10矿用橡套电缆。
(2)矿车自重0.6T(0.6X2=1.2T),物料重量1T(1X2=2T),故取重量为3.2T。
(3)根据《JD-1.6调度绞车使用说明书》提供技术数据：卷筒直径①=310mm,容绳量L=400m,钢丝绳直径①=15.5mm,绞车牵引力F=16KN,最大绳速V=1.399m/s,电动机型号YBJ-25,电动机功率牵maxP=25KW，电压U=660V，转速n=1465r/min。
2、JD-1.6调度绞车钢丝绳(根据运输距离及其它条件)选择6*19+FC型钢丝绳：其绳径为18.5mm,钢丝绳自重P=1.235kg/m，钢k丝绳破断拉力总和F=215KN，公称抗拉强度P=1670Mpa。
破3、效验钢丝绳安全系数(1)钢丝绳的最大静张力F=[Q(sina+fcosa)+PL(sina+fcosa)]g/1000max1kc2=[3200X(sin24o+0.015Xcos24°)+1.235X70X(sin24°+0.25Xcos24o)]X10/1000=[3200X(0.4067+0.015X0.9135)+1.235X70X(0.4067+0.25X0.9135)]X10/1000=[1345.288+54.902]X10/1000=14KN式中：Q—物料重量3.2T(吨)g—10m/s2f—矿车运行阻力系数，滚动轴承取f=0.01511a—巷道最大倾角24oP—钢丝绳自重1.235Kg/m kL—钢丝绳悬垂长度70mcf一钢丝绳与绳轮摩擦系数0.252安全系数M=F-FF=215三14=15.4〉6.5符合《煤矿安全规程》破max 第408条规定。
