实验一 金属箔式应变片――单臂电桥性能实验一、实验目的:了解金属箔式应变片的应变效应,单臂电桥工作原理和性能。

二、实验仪器:应变传感器实验模块、托盘、砝码、数显电压表、±15V 、±4V 电源、万用表(自备)。

三、实验原理:电阻丝在外力作用下发生机械变形时,其电阻值发生变化,这就是电阻应变效应,描述电阻应变效应的关系式为:ΔR/R=K ε,式中ΔR/R 为电阻丝电阻相对变化,K 为应变灵敏系数,ε=Δl/l 为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件,如图1-1所示,四个金属箔应变片分别贴在弹性体的上下两侧,弹性体受到压力发生形变,应变片随弹性体形变被拉伸,或被压缩。

图1-1图1-2通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化,如图1-2所示R5、R6、R7为固定电阻,与应变片一起构成一个单臂电桥,其输出电压 Uo=RR R R E ∆⋅+∆⋅211/4 (1-1) E 为电桥电源电压,R 为固定电阻值,式1-1表明单臂电桥输出为非线性,非线性误差为L=%10021⋅∆⋅-RR 。

四、实验内容与步骤(略)五、实验报告根据表1-1计算系统灵敏度S =ΔU/ΔW (ΔU 输出电压变化量,ΔW 重量变化量)和非线性误差δf1=Δm/y F..S ×100%,式中Δm 为输出值(多次测量时为平均值)与拟合直线的最大偏差;y F ·S 为满量程(200g )输出平均值。

六.数据处理1.实验数据如下表所示:表1-12.最小二乘法计算如下所示:3.数据计算结果(1)由上图可得系统灵敏度:S=ΔV/ΔW=1.243mV/g(2)由上图可得非线性误差:Δm =0.527mV(最大的点)y FS=249mVδf =Δm / yFS×100%=0.21%。

实验一应变片单臂电桥性能实验

实验一应变片单臂电桥性能实验

实验一应变片单臂电桥性能实验
实验一:应变片单臂电桥性能实验
实验设备:
1. 应变片:选择合适的应变片,并保证其表面干净、光滑。

2. 悬挂支架:用于固定应变片。

3. 变压器:提供所需的电源电压。

4. 电压表:用于测量电压值。

5. 多用表:用于测量电阻、电流等参数。

实验步骤:
1. 将应变片固定在悬挂支架上,使其能够受到外力引起的变形。

2. 将应变片连接到单臂电桥电路中,其中三个电阻分别为R1、R2、R3。

3. 通过调节R3的阻值,使得电桥平衡,即电桥两个输出端的
电压为零。

4. 测量R3的阻值。

5. 给电桥施加一定的外力,观察电桥的输出电压变化情况。

6. 根据电桥输出电压的变化,计算应变片的应变值。

实验原理:
应变片是一种可以将外力作用下的应变转化为电阻变化的器件。

在单臂电桥电路中,由于应变片的变形导致其电阻值发生变化,从而引起电桥不平衡,产生输出电压。

通过调节R3的阻值,
使得电桥平衡,即电桥两个输出端的电压为零,可以得到应变片的相对电阻变化量。

根据此相对电阻变化量,可以计算出应变片的应变值。

实验注意事项:
1. 应保证应变片的表面光滑,并且避免应变片受到过大的外力导致破坏。

2. 在进行电桥平衡调节时,应谨慎调节R3的阻值,以避免短路或断路的情况发生。

3. 在测量电桥输出电压变化时,应注意观察其变化趋势,并保证测量的准确性。

4. 在计算应变值时,应根据实验所使用的应变片的特性曲线进行计算,以获得更为准确的结果。

实验一应变片单臂、半桥、全桥实验,[教材]

实验一应变片单臂、半桥、全桥实验,[教材]

实验一金属箔式应变片——单臂、半桥、全桥性能实验写报告时:实验一图1-1不用画, 1-2至1-4画其中之一就行.一、实验目的:了解金属箔式应变片的应变效应,单臂电桥工作原理和性能。

比较单臂、半桥、全桥输出时的灵敏度和非线性度,得出相应的结论。

二、基本原理:电阻丝在外力作用下发生机械变形时,其电阻值发生变化,这就是电阻应变效应,描述电阻应变效应的关系式为:ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化,K为应变灵敏系数,ε=ΔL/L为电阻丝长度相对变化,金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件,通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化,电桥的输出电压反应了相应的受力状态。

对单臂电桥输出电压U01=EKε/4。

当两片应变片阻值和应变量相同时,其桥路输出电压U02=EK/ε2。

全桥测量电路中其桥路输出电压U03=KEε。

其输出灵敏度比半桥又提高了一倍,非线性误差和温度误差均得到改善。

三、需用器件与单元:应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤:1、根据图(1-1)应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。

加热丝也接于模板上,可用万用表进行测量判别,R1=R2=R3=R4=350Ω,加热丝阻值为50Ω左右。

图1-1 应变式传感安装示意图2、接入模板电源±15V(从主控箱引入),检查无误后,合上主控箱电源开关,将实验模板调节增益电位器R w3顺时针调节大致到中间位置,再进行差动放大器调零,方法为将差放的正、负输入端与地短接,输出端与主控箱面板上数显表电压输入端Vi相连,调节实验模板上调零电位器RW4,使数显表显示为零(数显表的切换开关打到2V档)。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好),接好电桥调零电位器R w1,接上桥路电源±4V(从主控箱引入)如图1-2所示。

金属箔式应变片性能单臂电桥实验报告

金属箔式应变片性能单臂电桥实验报告

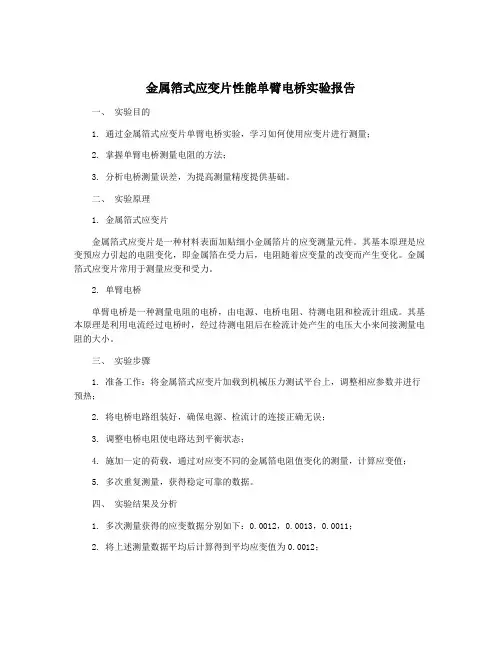

金属箔式应变片性能单臂电桥实验报告一、实验目的1. 通过金属箔式应变片单臂电桥实验,学习如何使用应变片进行测量;2. 掌握单臂电桥测量电阻的方法;3. 分析电桥测量误差,为提高测量精度提供基础。

二、实验原理1. 金属箔式应变片金属箔式应变片是一种材料表面加贴细小金属箔片的应变测量元件。

其基本原理是应变预应力引起的电阻变化,即金属箔在受力后,电阻随着应变量的改变而产生变化。

金属箔式应变片常用于测量应变和受力。

2. 单臂电桥单臂电桥是一种测量电阻的电桥,由电源、电桥电阻、待测电阻和检流计组成。

其基本原理是利用电流经过电桥时,经过待测电阻后在检流计处产生的电压大小来间接测量电阻的大小。

三、实验步骤1. 准备工作:将金属箔式应变片加载到机械压力测试平台上,调整相应参数并进行预热;2. 将电桥电路组装好,确保电源、检流计的连接正确无误;3. 调整电桥电阻使电路达到平衡状态;4. 施加一定的荷载,通过对应变不同的金属箔电阻值变化的测量,计算应变值;5. 多次重复测量,获得稳定可靠的数据。

四、实验结果及分析1. 多次测量获得的应变数据分别如下:0.0012,0.0013,0.0011;2. 将上述测量数据平均后计算得到平均应变值为0.0012;3. 分析误差:在实际测量中,应变片到载荷的变形以及电器元件的误差都会对测量产生一定的影响。

若误差过大,将会对测量结果产生较大的影响,因此在实验中应尽力减小误差。

五、实验结论与思考通过金属箔式应变片单臂电桥实验,我们掌握了应变片的应用技能以及单臂电桥的测量原理,学习了如何通过电桥实验获得待测电阻的精确值,同时深入了解了误差分析和优化的相关原理方法。

通过这次实验,我们加深了对电子电路基础知识的理解和应用,并提高了实验操作和数据分析的能力水平。
