FLC型低压备自投装置
DCS系统作为低压厂用备用电源自投装置在火电厂中的应用龙文超
DCS系统作为低压厂用备用电源自投装置在火电厂中的应用龙文超发布时间：2021-10-05T03:55:14.779Z 来源：《基层建设》2021年第18期作者：龙文超[导读] 目前在火力发电厂中，为提高厂用电供电的可靠性，通常在低压厂用工作段设置微机备用电源自投装置中国能源建设集团湖南省电力设计院有限公司湖南长沙 410007摘要：目前在火力发电厂中，为提高厂用电供电的可靠性，通常在低压厂用工作段设置微机备用电源自投装置，当失去正常工作电源时使备用电源自动迅速投入，以保证厂用电系统正常工作。
在保证系统安全可靠运行的前提，为了减少设备、电缆及施工等一次性投资，降低运行维护成本，本文针对采用现有DCS控制系统技术作为低压厂用电源自投装置的进行阐述，此方案已在神华国华永州发电厂一期（2X1000MW）工程中使用。
关键词：低压厂用电源、自动投入、DCS控制1 常用的低压厂用电源的接线及自投方式在火力发电厂中，低压厂用电源较为常见的一次接线供电的方式有单母线接线、单母线+备用段接线、单母线分段接线。
1.1 单母线接线供电的自投方式单母线接线一般用于电动机控制中心（MCC），一次接线图如图1所示。
其供电采用双电源供电方式，两路电源一用一备，在MCC进线柜内设置双电源自动切换开关（ATS），当工作电源丢失，实现两路电源的自动切换。
图1 单母线接线图1.2 单母线+备用段接线供电的自投方式单母线+备用段接线一般用于动力中心（PC），一次接线图如图2所示。
其供电采用一路工作电源和一路备用电源的供电方式，在工作电源进线柜内设置备用电源自动投入装置（以下简称BZT），实现两路电源的自动切换投入。
正常运行时由工作电源向负荷供电，当工作电源丢失，通过BZT装置断开工作电源断路器，合上备用电源断路器，由备用电源向负荷供电。
图2 单母线+备用段接线图1.3 单母线分段接线供电的自投方式单母线分段接线一般也是用于动力中心（PC），一次接线图如图3所示。

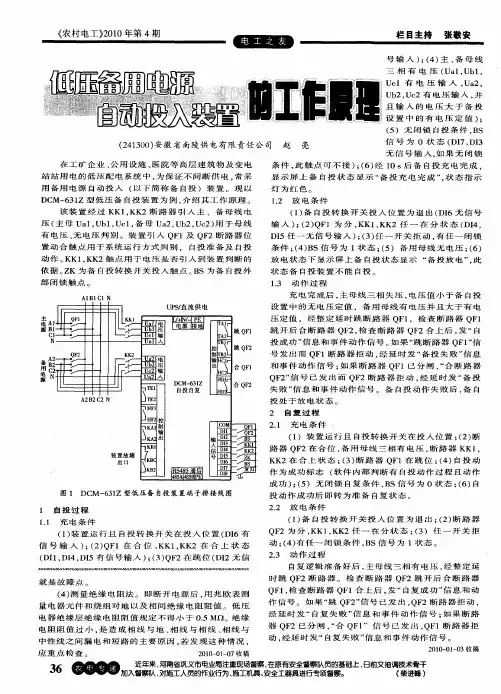

低压备用电源自动投入装置的工作原理
和 事 件 动 作 信 号 ； 果 断 路 器 ＱＦ 如 １已 分 闸 ， 合 断 路 器 “ ＱＦ ” 号 已 发 出 而 ＱＦ ２信 ２断 路 器 拒 动 ， 延 时 发 “ 投 经 备 失 败 ” 息 和 事 件 动 作 信 号 。备 自投 动 作 失 败 后 ， 自 信 备
投 处 于 放 电状 态 。 ２ 自复 过 程 ２１ 充 电 条 件 ．
（ ） 自 投 转 换 开 关 投 入 位 置 为 退 出 ； ２） 路 器 １备 （ 断
ＱＦ 为 分 ， ２ ＫＫ１ ＫＫ２任 一 在 分 状 态 ； ３） 任 一 开 关 拒 ， （
动 ； ４） 任 一 闭 锁 条 件 ， （ 有 ＢＳ信 号 为 ｌ状 态 。
２３ ． 动 作 过 程
有 电 压 、 电 压 判 别 。装 置 引 入 ＱＦ 无 １及 ＱＦ ２断 路 器 位
置 动 合 触 点 用 于 系 统 运 行 方 式 判 别 。 自投 准 备 及 自投
条 件 ；４ Ｂ （ ） Ｓ信 号 为 １状 态 ； ５ 备 用 母 线 无 电 压 ； ６ （） （）
放 电 状 态 下 显 示 屏 上 备 自投 状 态 显 示 状 态 备 自投 装 置 不 能 自投 １３ － 动 作 过 程 充 电 完 成 后 ， 母 线 三 相 失 压 ， 压 值 小 于 备 自投 主 电 设 置 中 的 无 电 压 定 值 ， 备 用 母 线 有 电 压 并 且 大 于 有 电 “ 投 放 电 ” 此 备 。
《 村 电３ ）０ ０年第 ４期 农 ２２ １ ）
栏 目主持 张敬 安
号 输 入 ） （ ） 、 母 线 ；４ 主 备
三 相 有 电 压 （ Ｕａｌ， Ｕｂ１．
PLC型低压备自投装置

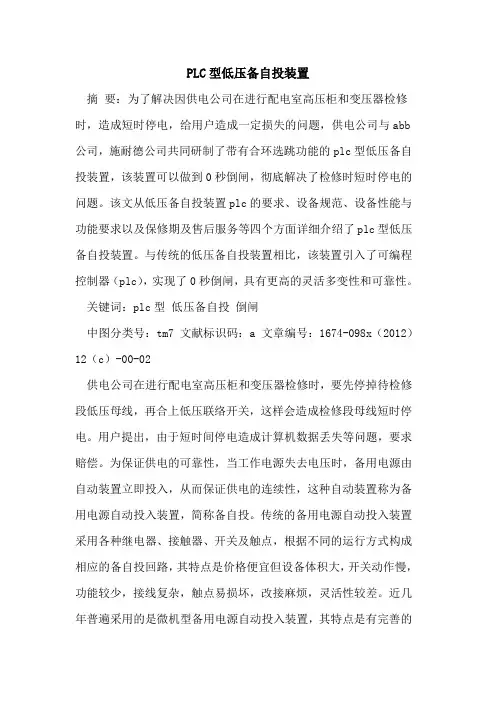

PLC型低压备自投装置摘要：为了解决因供电公司在进行配电室高压柜和变压器检修时，造成短时停电，给用户造成一定损失的问题，供电公司与abb 公司，施耐德公司共同研制了带有合环选跳功能的plc型低压备自投装置，该装置可以做到0秒倒闸，彻底解决了检修时短时停电的问题。
该文从低压备自投装置plc的要求、设备规范、设备性能与功能要求以及保修期及售后服务等四个方面详细介绍了plc型低压备自投装置。
与传统的低压备自投装置相比，该装置引入了可编程控制器（plc），实现了0秒倒闸，具有更高的灵活多变性和可靠性。
关键词：plc型低压备自投倒闸中图分类号：tm7 文献标识码：a 文章编号：1674-098x（2012）12（c）-00-02供电公司在进行配电室高压柜和变压器检修时，要先停掉待检修段低压母线，再合上低压联络开关，这样会造成检修段母线短时停电。
用户提出，由于短时间停电造成计算机数据丢失等问题，要求赔偿。
为保证供电的可靠性，当工作电源失去电压时，备用电源由自动装置立即投入，从而保证供电的连续性，这种自动装置称为备用电源自动投入装置，简称备自投。
传统的备用电源自动投入装置采用各种继电器、接触器、开关及触点，根据不同的运行方式构成相应的备自投回路，其特点是价格便宜但设备体积大，开关动作慢，功能较少，接线复杂，触点易损坏，改接麻烦，灵活性较差。
近几年普遍采用的是微机型备用电源自动投入装置，其特点是有完善的故障逻辑判别和可靠的故障响应，维护方便，但一般采用预制的模式，只能用于典型的进线自投或分段自投。
随着现代电力工业的发展和电网的建设改造，电力系统的规模越来越大，结构越来越复杂，性能要求越来越高，备用电源自动投入装置的逻辑关系也越变复杂。
传统的备用电源自动投入装置和微机型备自投装置（即预制的模式）已很难满足现场的要求。
可编程控制器（plc）是以微处理器为基础，综合了计算机技术、半导体集成技术、自动控制技术、数字技术和通信网络技术发展起来的一种通用工业自动控制装置。
常州地区低压侧分段备自投方案(201106)检低压无压

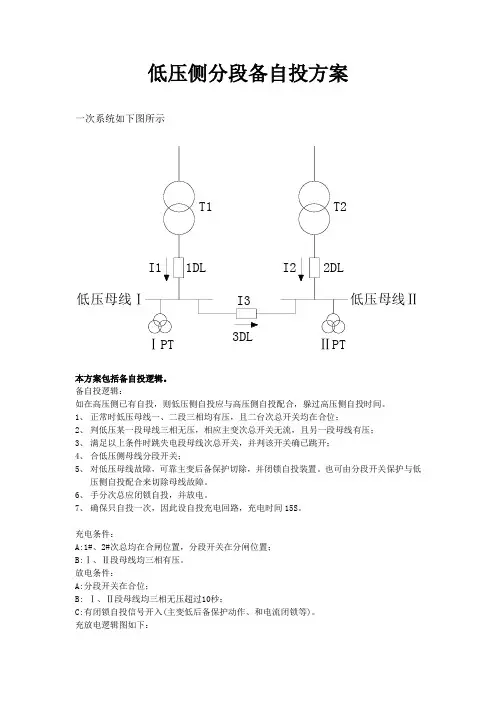

低压侧分段备自投方案一次系统如下图所示低压母线ⅡⅠPTⅡPT本方案包括备自投逻辑。
备自投逻辑：如在高压侧已有自投，则低压侧自投应与高压侧自投配合，躲过高压侧自投时间。
1、正常时低压母线一、二段三相均有压，且二台次总开关均在合位；2、判低压某一段母线三相无压，相应主变次总开关无流，且另一段母线有压；3、满足以上条件时跳失电段母线次总开关，并判该开关确已跳开；4、合低压侧母线分段开关；5、对低压母线故障，可靠主变后备保护切除，并闭锁自投装置。
也可由分段开关保护与低压侧自投配合来切除母线故障。
6、手分次总应闭锁自投，并放电。
7、确保只自投一次，因此设自投充电回路，充电时间15S。
充电条件：A:1#、2#次总均在合闸位置，分段开关在分闸位置；B:Ⅰ、Ⅱ段母线均三相有压。
放电条件：A:分段开关在合位；B: Ⅰ、Ⅱ段母线均三相无压超过10秒；C:有闭锁自投信号开入(主变低后备保护动作、和电流闭锁等)。
充放电逻辑图如下：1#主变次总合位充电&t=15S2#主变次总合位分段开关在分位Ⅰ段母线三相有压Ⅱ段母线三相有压手分次总开关放电&母线故障等和电流闭锁Ⅰ段母线三相无压&t=10S/0SⅡ段母线三相无压在母线分段开关上应装设保护，该保护既要躲过自投引起的下级主变励磁涌流及电动机起动电流，又要与主变后备保护配合，防止线路故障时保护或开关拒动引起主变后备越级的情况下，自投后引起另一台主变后备越级。
另外还要考虑主变对负荷的承载能力，当自投后会引起另一台主变严重过负荷时，可以考虑闭锁自投。
（和电流闭锁，取I1及I2电流的矢量和）低压侧自投逻辑参考图如下：为Ⅰ段母线失电后的自投逻辑，其中t1应大于高压自投时间注：保护动作闭锁自投信号开入均需经压板出口，并能接入瞬动接点。
注意事项：1、低压侧母线故障后，“1#主变低后备保护动作”及“2#主变低后备保护动作”开入经过防抖后自动展宽1s，应可以接入瞬动接点。
低压开关柜备自投原理
低压开关柜备自投原理
《低压开关柜备自投原理》
低压开关柜备自投原理是一种电气保护措施，用于在低压系统发生故障时实现自动切换和保护。
该原理可以有效地保护低压开关设备和电气设备，提高电力系统的可靠性和稳定性。
备自投原理的主要作用是在发生故障时，自动将故障回路与正常回路隔离，并将电源快速切换到备用回路上，避免故障继续蔓延导致更大的损失。
备自投原理通过可靠的故障检测装置和控制设备来实现，具备高速度、高灵敏度和高可靠性的特点。
备自投原理中的故障检测装置是保证系统能够及时察觉故障并作出处理的关键。
常见的故障检测装置包括过电流保护装置、短路保护装置和接地保护装置等。
这些装置能够对故障信号进行实时监测，一旦发生故障，就会向控制设备发送信号，触发备自投操作。
控制设备是备自投原理中的核心组成部分。
它通过接收来自故障检测装置的信号，根据系统预设的逻辑程序进行判断和控制，从而实现自动切换和保护。
控制设备一般由微处理器和逻辑电路组成，具备高度智能化和自动化的特点。
低压开关柜备自投原理的实现需要保证设备的可靠性和可用性。
首先，故障检测装置和控制设备必须具备高质量和稳定性，确保在恶劣环境下能够正常工作。
其次，备用回路和正常回路之间的切换应该快速可靠，确保在短时间内完成切换操作，以尽快恢复电力供应。
总而言之，低压开关柜备自投原理是一种重要的电力保护措施，能够在低压系统发生故障时自动切换和保护。
通过合理配置和可靠运行的故障检测装置和控制设备，备自投原理能够提高电力系统的可靠性和稳定性，保护设备免受故障的损害。
低压备自投装置说明书
FWK-J型低压备自投装置说明书江苏华瑞泰科技股份有限公司二零一六年二月目录第一章概述 (4)1.1低压侧系统接线图 (4)1.2低压侧备自投装置要求 (4)1.3装置特点 (5)1.3.1装置特点 (5)1.3.2μCLiunx实时操作系统软件平台 (5)1.3.3多CPU并行处理体系结构 (6)1.3.4多通道、多模式的高速通信功能 (6)1.3.5装置工艺 (6)第二章功能实现及具体策略 (6)2.1装置输入输出量 (6)2.1.1输入交流模拟量 (6)2.1.2开关量输入 (7)2.1.3开关量输出 (8)2.2元件间隔的状态判别 (10)2.3负荷线（小电源）切除优先级设定 (10)2.4“自投于故障后加速切”功能 (10)2.5备投后变低过流减载功能 (11)2.6负荷均分功能 (12)第三章备投判断逻辑 (13)3.1分段备投判断逻辑（以500自投为例） (13)3.1.1充电条件 (13)3.1.2放电条件 (13)3.1.3Ⅰ母失压，分段备投动作逻辑 (13)3.1.4ⅡA母失压，分段备投动作逻辑 (15)3.1.5接收负荷均分动作逻辑 (16)3.2主变变低备投判断逻辑 (18)3.2.1充电条件 (18)3.1.2放电条件 (19)3.2.3主变变低备投动作逻辑 (19)3.3元件检修时注意事项 (22)第四章异常告警处理 (23)4.1异常告警及恢复 (23)第五章技术参数 (25)5.1机柜及环境参数 (25)5.1.1机柜参数 (25)5.1.2环境参数 (25)5.2额定电气参数 (25)5.3技术指标 (25)第六章装置输入模拟量及测量方法 (27)6.1装置输入模拟量 (27)6.2电气量测量计算方法 (27)第七章硬件原理及配置 (29)7.1硬件的组成 (29)7.2硬件的原理 (29)7.3硬件指示灯 (31)7.4硬件特点小结 (33)第八章装置显示及界面操作 (34)8.1显示菜单及参数 (34)8.1.1首页 (34)8.1.2 “当前状态”菜单 (34)8.1.3 “定值设置”菜单 (35)8.1.4定值和软压板设定 (38)8.1.5元件名称的修改 (40)8.1.5 “事件记录”菜单 (42)8.1.6 “打印选择菜单”（召唤打印） (43)8.1.7 “时钟设置”菜单 (47)8.1.8 “整组试验”菜单 (48)8.1.9 “关于本装置”菜单 (49)8.1.10装置动作后显示及打印 (49)8.2装置异常信号显示（装置回路自检） (50)8.2.1系统异常信号灯状态 (51)8.2.2装置异常信号灯状态 (52)第九章现场安装调试、运行与维护 (53)9.1现场安装调试 (53)9.1.1装置通电前的检查 (53)9.1.2通电检查和调整 (53)9.1.3动作特性试验 (53)9.1.4装置的试运行 (54)9.2现场运行与维护 (54)9.2.1投运前应注意的事项 (54)9.2.2正常运行中的巡视和检查 (54)9.2.4运行人员进行元件检修压板操作时的注意事项 (54)9.2.5运行人员进行备自投功能投退压板操作时的注意事项 (55)9.2.6电网发生事故时，应及时检查装置动作情况 (55)9.2.7装置出现异常告警时的检查 (55)9.2.9装置的定期试验检查 (55)9.3重点注意事项 (55)第一章概述1.1低压侧系统接线图#1变#2变#3变501500550502A502B5031.2低压侧备自投装置要求本装置为低压侧备自投装置，可以适用于低压侧为10kV或20kV等级的备自投，变电站低压侧母线一般为2～4段，可适用于分段开关备自投和主变备自投两种运行方式，出于灵活性考虑，按照“每个分段开关配置一套低压侧备自投装置”的原则配置，每套装置的功能完全相同。
低压开关柜备自投原理
低压开关柜备自投原理
低压开关柜备自投原理是指在低压开关柜中配置有备用电源，当主电源发生故障或停电时，备用电源能够自动切换并提供电力供应。
备自投原理包括以下几个步骤：
1. 监测主电源状态：低压开关柜配备有电源状态监测装置，能够实时监测主电源的状态，包括电压、电流、频率等参数。
2. 主电源故障检测：当主电源发生故障或停电时，电源状态监测装置能够及时检测到，并发送信号给备用电源。
3. 备用电源启动：接收到主电源故障信号后，备用电源会自动启动，准备提供电力供应。
4. 切换操作：备用电源启动后，低压开关柜中的切换装置会自动切断与主电源的连接，并与备用电源连接起来。
这样就实现了从主电源到备用电源的切换。
5. 供电恢复：备用电源连接之后，即可提供电力供应，确保相关设备的正常运行。
一般备用电源会提供一定时间的电力供应，以保证设备正常运行的持续时间。
需要注意的是，备自投原理是为了提供电力供应的连续性和稳定性。
在备用电源启动之前，主电源可能会有短暂的停电情况，这样可能会导致相关设备的电力中断。
因此，备自投原理在设
计中要考虑到设备的负荷需求和备用电源的启动时间，以确保备用电源能够及时启动并提供稳定的电力供应。
变电站低压备自投的原理
变电站低压备自投的原理作者：黄小芳来源：《现代经济信息》 2018年第14期一、备自投装置简介备用电源自动投入装置，简称备自投装置(BZT 装置)，其作用是在正常供电的电源因为故障或者电源本身的其他原因造成断电的时候，能够迅速的将负荷自动切换到备用电源。
备自投装置能够保证在意外事故发生时用户不会突然断电，从而确保用户的成产和生活能够连续的正常运转，将电源故障造成的损失降到最低。
备自投装置根据它在系统正常运行时是否参与工作的不同，可以分为明备用和暗备用两种基本方式。
供电系统正常运作时备用电源不参与工作，当供电系统发生故障时备用电源发挥其作用的装置称为明备用；另一种在供电系统能够正常运作的时候也参与运行的称之为暗备用，换一种方式来讲暗备用其实是两组供电电源的相互备用。
二、变电站备自投的原则变电站在日常的运行过程中要承受来自设备上的压力，来自运行上的压力和来自电力供应上的压力。
当这些压力的负载过重，变电站的正常系统无法承受的时候就会发生一系列的供电故障引起断电甚至造成安全隐患，这时备自投装置就会自动运行，维持电力正常工作，尽量不影响人们和企业的正常工作。
经过笔者长时间的观察总结，我认为变电站备自投的原则可以分为以下几个方面：首先变电站的备自投装置属于应急设备，备自投进入运行的前提条件是正常的供电系统故障，变电站正常工作时，备自投装置不应该有任何反应。
其次，当工作电源母线出现故障时，工作人员应该尽快对电路和电源进行相关的检查，在确保电路无电流符合相关规定的情况下，启动备自投装置，要求工作人员确认的原因是为了防止因不必要失压的情况而引起备自投装置的误动。
第三，原则上备自投装置只能够动作一次，如果变电站的供电电源发生故障，备自投装置发生一次动作之后，再一次触动了电源保护装置，备自投备用电源也断开，那么电路可能存在永久性的故障，这时工作人员应该及时的进行全面细致的检查，减少设备存在的安全隐患。
第四，备自投装置投入备用电源断路器必须要有一定的延时，且最长外部故障切除的时间应该不大于这个延时的时间。
低压备自投装置介绍
低压备自投装置
一、概述
备用电源自动投入装置，是当工作电源因故障跳闸后，自动迅速地将备用电源投入的一种自动装置（简称备自投装置）。
它可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。
备自投装置是电力部门为保证用户连续可靠供电的重要手段。
二、低压备自投装置的工作逻辑
南京国高电气的DCM-631系列低压备自投装置针对低压配电系统设计，主要用于690V以
备自投装置分工作电源和备用电源，工作电源用于正常运行时给负荷或母线供电的独立电源，备用电源投入后给失电的负荷或母线恢复供电的独立电源，用于在电力系统、工矿企业、公用设施、智能大厦的低压配电系统中。
三、基本运行的原则：
1、应该有备用电源或备用设备。
2、当满足动作条件，又无闭锁条件时，备自投只允许动作一次。
3、不管工作电源的断路器是否跳开，均应由备自投追跳一次工作电源的断路器后才能投入备用电源或设备。
4、备用电源的母线电压满足要求。
电压互感器应该安装在母线处。
5、备自投装置应能实现PT断线闭锁功能，能手动跳闸闭锁及保护闭锁功能。
6、强调时差的配合，既保证追跳和自投的时间差合理，可靠，保证失压时间短。
随着电网规模不断扩大，网络结构日益复杂，电力电网技术日新月异，该低压母联各自投装置具有动作快速、可靠的特点，可广泛应用于大型的各配电室分布比较分散的发电厂变电站,在事故状态下大大缩短了故隙恢复时间，应用前景广阔，经济效益显著。
低压快切与传统备自投装置的比较分析
（ ３ ）失 压脱扣 接触 器 的释放 时 间通常 在２ ０ ｍｓ 以 内，综 合 （ １ ）
和 （ ２ ）可 以得 出 ：传 统备 自投 即使 能够 正确 动 作 ，失 电段母 线 在 来 电之 前也会 有相 当数量 的接 触器 释放 ， 导致 负荷 停 电 。 （ ４ ）石化企业最重要 的电力负荷 是电动机 ，为了防止启动 电流对 系统的冲击，分批 自启动装置 的时限设置极为严苛 ，最长可达数秒 ，个
Ｅ Ｌ Ｅ Ｃ Ｔ Ｒ ＯＮｌ Ｃ Ｓ ＷＯＲ Ｌ Ｄ・ 攘蜀 露 燎
低压快切与传统备 自投装置 的比较分析
北京 燕山石化公 司 王 文涛
【 摘要 】随着计算机技术的发展 ，微机型综合保护装置 已经取代 了组舍继电器成为低压备 自投装置的核心元件 ，但 电网波动的实际情况 表 明 ．传 统低 压 备 自投 系统 仍存 在 动 作慢 、受 配合 条 件 限 制 等 问题 。 以 “ 保 运 中心 电源 系统 改造 ” 项 目为 实例 ，从 传 统低 压Ｂ ｚ Ｔ 装置、 ＵＩ Ｆ Ｓ 一 ２ 型低 压 电 源快切 装 置的 结构 和 工作 原理 出发 ，详 细介 绍 二 者之 间的 差别 及 快切 装置 的优 越性 ，进 而 通过 试验 总 结 出应 用快 切装 置 实
电子世界 ・７ ・
Ｅ Ｌ Ｅ Ｃ Ｔ Ｒ ＯＮ Ｉ Ｃ Ｓ ＷＯＲ Ｌ Ｄ・ 探 索与观 察
支架 结构 ， 由合 闸线 圈 、分 闸线圈 、涡流 盘 、真 空泡 、触头 、控 制 器等 部分 组成 （ 如 图３ 所 示 ）。
… … … …
， Ｉ：
图１传统低压备 自投接线示意图
１ ． ２ 存在 的 问题 （ １ ）对 于 ６ ／ １ Ｏ ｋ Ｖ低 电压 动 作 时 间 设为 ｔ ２ 、Ｏ ． ４ ｋ Ｖ｛ ￣电压 动 作 时 间设 为ｔ １ 的供 电系 统 ，为 了保证 备 自投 装置 的选 择性 ，ｔ １ 往 往 比 ｔ ２ 高出１ 个 时 差 Ａｔ ，若 故障 发 生在 ０ ． ４ ｋ ｖ进 线侧 ，则 低压 备 自投 动
一种多功能的低压备用电源自投装置
产品与应用一种多功能的低压备用电源自投装置周明吴一昊王已强(中国矿业大学(北京)机电学院，北京100083)摘要备自投装置是电力系统中一种常用的安全自动装置，在发电厂、变电站及配电网络中均得到广泛的应用。
本文介绍一种基于一般型备自投装置，增加了过流保护及过负荷联切功能的多功能备自投装置，本装置可用于进线开关相互自投以及进线开关与桥开关之间自投，适用于中低压供配电系统。
关键词：多功能；备自投；过流保护；过负荷A T ype of M ul t i--Funct i on Low--V ol t age Pow er A ut om at i c Suppl y D evi ceZhou M i ng W u H ha o W ang脚i ang(D epar t m ent of I n f or m at i o n and El e ct r oni c E ngi nee r i ng，C hi na U ni ver s i t y of M i ni ng and Technol ogy,B ei j i ng100083)A b st r a ct Pow er A ut om at i c Sup pl y D evi ce is a aut om at i c sa f et y dev i ce c o m m onl y us ed i npow er s ys t em，w hi ch hav e been w i del y appl i ed i n pow er pl a nt s，subs t at i ons and di st r i but i on ne t w or ks．B as ed on t he gener al Pow er A ut om at i c Supp l y D ev i ce，t hi s paper i nt r oduce a new t y pe of PA S D，i ncr eas i ng ov e r-c u r r ent prot ect i on and over-l oad prot ect i on．Thi s dev i ce can be s u ppl i ed be t w ee ns w i t ches us ed i n en t er i ng-l i ne，an d be t w ee n s w i t ches use d i n ent er i ng—l i ne and bri dge-sw i t che s，i t appl i es t o t he l ow—vol t a ge pow er s uppl y syst e m．K e y w or ds：m ul t i—f unct i on：pow er aut om at i c s uppl y devi ce；over-cur rent pr o t ect i on；ov er-l o ad prot ect i on1引言现的新功能。
低压备自投说明
低压备自投说明一、备自投简介低压备自投是一种用于低压配电系统的装置，当主电源出现故障或停电时，能够自动或手动将负载切换到备用电源，确保供电的连续性和可靠性。
备自投装置广泛应用于各种需要保证连续供电的行业，如医院、数据中心、通讯设施等。
二、备自投工作原理低压备自投通过检测主电源和备用电源的电压、电流等参数，判断主电源是否正常供电。
当主电源出现故障或停电时，备自投装置将自动或手动启动，将负载切换到备用电源。
在切换过程中，备自投装置会尽量减少对负载的影响，确保切换的平滑性和可靠性。
三、备自投主要功能1.自动切换：当主电源故障或停电时，备自投装置能够自动将负载切换到备用电源。
2.手动切换：在特定情况下，可以通过手动操作切换开关，将负载切换到备用电源。
3.故障检测与报警：备自投装置能够实时检测主电源和备用电源的电压、电流等参数，一旦发现异常情况，立即发出报警信号。
4.事件记录与查询：备自投装置能够记录切换事件、报警信息等，方便用户查询和管理。
四、备自投应用场景低压备自投适用于各种需要保证连续供电的场合，如医院、数据中心、通讯设施、交通设施等。
在这些场合中，如果电源出现故障或停电，备自投装置能够快速、准确地切换到备用电源，确保重要负载的连续供电。
五、备自投优缺点分析优点：1.保证连续供电：备自投装置能够在主电源故障或停电时，快速切换到备用电源，确保重要负载的连续供电。
2.减少损失：由于备自投装置能够快速响应电源故障，及时将负载切换到备用电源，从而减少因电源故障造成的损失。
3.便于管理：备自投装置具有故障检测、报警和事件记录等功能，方便用户对设备进行管理和维护。
缺点：1.成本较高：备自投装置的成本较高，对于一些小型企业或项目来说可能难以承受。
2.切换过程可能影响负载：在切换过程中，备自投装置可能会对负载造成一定的影响，如短暂的停电或电压波动等。
3.需要定期维护：备自投装置需要定期进行维护和保养，以确保其正常工作。
低压备自投操作规程
低压备自投操作规程低压配电系统的自投操作是指在低压配电系统发生故障时，系统自动切除故障线路并恢复正常供电的操作过程。
为了确保低压配电系统自投操作的安全可靠，以下是低压备自投操作规程的详细内容。
一、操作前的准备工作1. 了解故障线路的位置和类型，对故障线路所在的设备进行检查，并确认设备的正常运行状态。
2. 检查备用电源的状态，确认备用电源处于正常工作状态，电池电量充足。
3. 准备必要的操作工具，确保操作过程中能够快速、准确地完成各项操作任务。
4. 做好与其他人员的沟通和协调工作，确保在操作过程中的安全和顺利进行。
二、操作步骤1. 确认故障线路位置：根据报警信息、系统监测设备及现场勘查，确定故障线路的具体位置，并在操作记录中做好相应的标识。
2. 切断故障线路电源：根据低压备自投操作规程的要求，操作人员应按照规定的电气操作程序，切断故障线路的电源，确保操作过程的安全。
3. 替换故障部件：对于存在故障部件的情况，应及时替换故障部件，并对更换的设备进行必要的测试和检查，确保设备的正常运行。
4. 启动备用电源：在切断故障线路的同时，启动备用电源，并对备用电源进行必要的测试和监测，确保备用电源能够正常供电。
5. 恢复正常供电：在确认备用电源正常工作的情况下，将备用电源与低压配电系统连接，恢复正常供电状态。
6. 检查并修复故障线路：对切断的故障线路进行必要的检查和修复工作，确保故障线路的正常运行。
三、操作安全注意事项1. 在操作过程中，必须严格按照低压备自投操作规程的要求进行操作，不得违反规程中的相关规定。
2. 操作人员必须熟悉低压备自投操作规程的内容，理解操作流程和安全要求。
3. 在切断故障线路和启动备用电源的操作中，必须轻拿轻放，避免对设备造成二次损伤。
4. 在操作过程中，必须保持机房的整洁和通风良好，防止因杂物堆放和通风不畅导致的安全事故。
5. 操作过程中，要及时向相关部门汇报操作进展，并做好相关记录工作。
基于plc的变电站备用电源自投装置设计
基于plc的变电站备用电源自投装置设计刘春雷【期刊名称】《《电子测试》》【年(卷),期】2019(000)016【总页数】2页(P13-14)【关键词】备用电源自动投入装置; PLC; 自动控制; 组态软件【作者】刘春雷【作者单位】江苏省宿迁经贸高等职业技术学校江苏宿迁 223600【正文语种】中文1 系统硬件设计1.1 备用电源自动投入装置控制原理及要求方式1:母线Ⅲ、Ⅳ分列运行。
如Ⅳ母线失电，则跳开QF3、QF4后，QF5自动合上，母线Ⅳ由进线I供电。
方式2:母线Ⅲ、Ⅳ分列运行。
如Ⅲ母线失电，则跳开QF1、QF2后，QF5自动合上，母线Ⅲ由II供电。
方式3:QF3合闸，母线Ⅲ、Ⅵ合并为一条母线由母线Ⅱ供电，QF3、QF4断开。
如母线Ⅲ、Ⅵ失电，则跳开QF3、QF4后，QF1、QF2自动合上，母线Ⅲ、Ⅵ由母线Ⅰ供电。
方式4:QF3合闸，母线Ⅲ、Ⅵ合并为一条母线由母线Ⅰ供电，QF1、QF2断开。
如母线Ⅲ、Ⅵ失电，则跳开QF1、QF2后，QF3、QF4自动合上，母线Ⅲ、Ⅵ由母线Ⅱ供电。
1.2 电压电流检测回路电压互感器和电流互感器分别将母线上的电压和电流反映给电压继电器和电流继电器，其中电流互感器的输出接电流继电器，电压继电器的输出接过压继电器和欠压继电器。
再通过这些继电器的触点将母线有压、无压和母线进线有流、无流反映给PLC。
本设计就根据该变电站备自投投入方式，用PLC实现其厂用备用电源的自动投入控制。
1.3 电气控制系统原理如下图1-1所示，图中：QF1、QF2、QF3、QF4、QF5的分合闸、均由PLC的输出继电器控制，Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7、Y10、Y11、Y12、Y13 为PLC的继电器触点。
可以通过万用表找到输入电缆、输出电缆的编号顺序；再对照输入电缆信号分布表将输入电缆与PLC输入端依次相连，对照输出电缆信号分布表将输出电缆与PLC依次相连，这样就完成了系统PLC的接线，如有需要，还可以加入扩展模块。
低压备自投技术说明书
低压备自投技术说明书
一、概述
DCM-631系列低压备自投装置主要用于690V以下配电系统，对主备电源进行迅速可靠的切换，确保生产供电的可靠。
内嵌 PLC 模块，具有多种逻辑功能选择，可根据现场运行调节各种参数，满足不同场合的需求。
并集合三相电量测量/ 显示、数字输入/输出与网络通讯于一体。
DCM-631 低压备自投装置可安装在配电系统内的不同位置，DCM-631 广泛应用在电力系统、工矿企业、公用设施、智能大厦的低压配电系统中，该系列产品具有电力参数测量功能，通过其标准的 RS-485 通讯接口及双绞线网络与监控系统连接，轻松实现数据的远方管理功能。
二、主要特点
●DCM-631系列低压备自投装置是针对低压配电系统设计，超小外型尺寸，适用于GCK、GCS、GGD、MNS等各种抽出式（包括1/4抽屉）、固定式及混合式的柜型安装。
具有方便安装、布局合理、维护方便、节约电缆、安全可靠等多种优点；
●160~450V 宽电压工作，内嵌 PLC 模块，具有多种备自投逻辑、硬件高抗干扰设计；
●装置电源、通讯状态、工况、告警均有LED 指示，方便检测、维护系统；
● 标准模块具有 8 路的开入量采集，和至多 9 路开出量的控制输出；
●可与 SIEMENS、SCHNEIDER、GE、AB 等多种品牌的 PLC 联网；也可与 KINGVIEW、FIX、WinCC 等软件组网；
● 配合7 寸彩色触摸终端，监视设备运行状态、运行工况，以及定值和参数修改，操作更简易，人机界面友好；
● 配合可拆分式中文液晶终端，其友好的人机界面，可直接监视设备运行状态、运行工况，以及定值和参数修改。
低压备自投系统设计与应用
低压备自投系统设计与应用摘要：按照石油化工重要装置0.4KV低压电气系统抗晃电的要求，本文研究设计了一种基于继电保护的0.4KV低压电气系统备自投装置，并应用于变配电间新建或改扩建项目。
通过0.4KV低压电气系统备自投装置与微机电动机保护监控装置抗晃电功能的配合，实现单条0.4KV进线停电或晃电时，低压电动机回路不停车或停车后短时自启动，保障生产装置不停车，确保石油化工装置安全平稳生产的最终目标。
关键词：低压电气系统；备自投；抗晃电；微机电动机保护按照重要装置电气系统稳定性和抗晃电功能的要求，0.4kV变电所母联应有备自投功能，并实现晃电时电动机不停机或能够自启动，装置连续运转不停车。
电气系统通过增加0.4kV低压电气备自投系统，采用具有抗晃电功能的微机电动机保护监控装置，通过继电保护方案的配合，完美实现低压电气系统的备自投及抗晃电功能。
由于以前的0.4kV低压变配电所进线、母联控制系统没有备自投功能，为此我们结合生产实际，设计了一套适用于石油化工电气系统特点的0.4kV低压电气备自投系统。
1备自投系统工作原理（1）电源1#进线、2#进线运行，分段备用，即1#进线、2#进线断路器在合位，母联断路器在分位。
当电源1#进线因为故障导致失电后，母联断路器自动投入(图1)。
备自投满足条件：Ⅰ段母线、Ⅱ段母线均三相有压；1#进线、2#进线断路器在合位，母联断路器在分位。
当备自投满足条件后，Ⅰ段母线线电压均小于母线无压启动定值，1#进线I1无流，Ⅱ段母线有压，线电压大于母线有压定值，则备自投启动，经一定的延时，跳电源1#进线断路器，确认1#进线跳开后，且Ⅰ段母线线电压均小于无压合闸定值，经一定延时去合母联断路器。
（2）电源1#进线、2#进线运行，分段备用，即1#进线、2#进线断路器在合位，母联断路器在分位。
当电源2#进线因为故障导致失电后，母联断路器自动投入(图1)。
备自投满足条件：Ⅰ段母线、Ⅱ段母线均三相有压；1#进线、2#进线断路器在合位，母联断路器在分位。
一种低压备自投供电装置的设计与应用
一种低压备自投供电装置的设计与应用摘要：在供电服务中针对一些特定的场合在特定的时间需要不间断供电，需要供电企业完善保电方案和措施，明确工作任务和目标，以饱满的精神状态和严谨的工作作风，切实履行“保电护航”责任。
为此针对现场保电专门设计了一种低压备自投供电装置，该装置采用备用电源与市电电源相结合的方法，巧秒运用继电接触器控制原理，以实现保障可靠供电目标。
实践证明，该装置结构简单、操作方便、动作可靠、非常满足现场保电工作要求，切实提升了现场实用性，有效提高了保电工作效率和优质服务水平，具有较好的推广价值。
关键词：保电；电路；装置引言每次供电企业在一些特定场合的保电工作中如高考保电、大型活动会议、应急抢险现场时等等，必须要配备两路电源供电以应对突发停电事件发生，确保保电工作万无一失。
传统的人工切换保电方式当遇到故障需切换电源时，不但耗费大量的人力和物力，还会造成很大的经济损失和恶劣的社会影响。
由于条件所限，虽然我单位暂时做不到供电零闪变但是能够实现供电零停电，根据多年现场保电经验，有必要设计一种低压备用电源自动投入的电路及装置，来满足现场保电工作的要求，降低停电事故发生概率，保障圆满完成每次保电任务，以期实现“设备零故障、客户零停电、工作零差错、服务零投诉” 的保电工作目标，切实提升供电企业的优质服务水平。
一、低压备自投供电装置的设计1.设计思路：目前，在一些特定或紧急、临时用电场合，必须设置有备用电源自动投入装置，防止突发停电的事件发生。
常用的备用电源自动投入装置是采用市电电源与备用电源相结合的方法，在进行电源切换时存在接线复杂、切换时间长和操作复杂还容易出现事故等缺点，不利于保电现场可靠供电。
因此为解决上述问题，特设计了低压备用电源自动投入电路及装置，以实现保障可靠供电目标。
该装置电路是按照继电接触器控制原理，本着简单明了的思路设计而成。
主要采用空气开关，交流接触器结合相序保护器等控制电器来实现两路电源的自动控制和切换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FLC型低压备自投装置摘要：为了解决因供电公司在进行配电室高压柜和变压器检修时，造成短时停电，给用户造成一定损失的问题，供电公司与ABB 公司，施耐德公司共同研制了带有合环选跳功能的PLC型低压备自投装置，该装置可以做到0秒倒闸，彻底解决了检修时短时停电的问题。
该文从低压备自投装置PLC的要求、设备规范、设备性能与功能要求以及保修期及售后服务等四个方面详细介绍了PLC型低压备自投装置。
与传统的低压备自投装置相比，该装置引入了可编程控制器（PLC），实现了0秒倒闸，具有更高的灵活多变性和可靠性。
关键词：PLC型低压备自投倒闸供电公司在进行配电室高压柜和变压器检修时，要先停掉待检修段低压母线，再合上低压联络开关，这样会造成检修段母线短时停电。
用户提出，由于短时间停电造成计算机数据丢失等问题，要求赔偿。
为保证供电的可靠性，当工作电源失去电压时，备用电源由自动装置立即投入，从而保证供电的连续性，这种自动装置称为备用电源自动投入装置，简称备自投。
传统的备用电源自动投入装置采用各种继电器、接触器、开关及触点，根据不同的运行方式构成相应的备自投回路，其特点是价格便宜但设备体积大，开关动作慢，功能较少，接线复杂，触点易损坏，改接麻烦，灵活性较差。
近几年普遍采用的是微机型备用电源自动投入装置，其特点是有完善的故障逻辑判别和可靠的故障响应，维护方便，但一般采用预制的模式，只能用于典型的进线自投或分段自投。
随着现代电力工业的发展和电网的建设改造，电力系统的规模越来越大，结构越来越复杂，性能要求越来越高，备用电源自动投入装置的逻辑关系也越变复杂。
传统的备用电源自动投入装置和微机型备自投装置（即预制的模式）已很难满足现场的要求。
可编程控制器（PLC）是以微处理器为基础，综合了计算机技术、半导体集成技术、自动控制技术、数字技术和通信网络技术发展起来的一种通用工业自动控制装置。
该装置采用可编程控制的存储器存储用户指令，用软件编程实现确定的逻辑、顺序、定时、记数、运算和一些特定的功能，通过数字或模拟量的输入/输出来控制各种类型的生产过程。
相比继电器控制，具有通用性强，灵活性好，接线简单，功能强，易扩展，可靠性高，抗干扰能力强，定时准确，定时范围宽等优点，从而逐步取代了传统的继电器控制。
由PLC构成的备用电源投入装置相对灵活、多变，可根据电力系统的运行方式，通过编程完成各种复杂的逻辑和功能，最大限度的满足不同的现场要求。
1 PLC型低压备自投装置介绍该文从低压备自投装置PLC的要求、设备规范、设备性能与功能要求以及保修期及售后服务等四个方面详细介绍了PLC型低压备自投装置。
1.1 低压备自投装置PLC总体要求低压母联柜装设PLC型低压备自投装置，具备自投、自复和合环操作功能。
备自投装置装设“自投自复”、“自投手复”、“手动”、“合环”、“远方就地”五种功能状态的位置选择开关，装设合环转换开关选掉381、382、345。
1.1.1 自投、自复功能自投：一路电源失压，进线开关延时t1秒掉闸，母联开关延时t2秒合闸。
时间整定的原则为延时掉闸时间应躲过10kV母联自投时间和开关固有动作时间，建议t1设定为5秒，t2设定为0秒。
当进线断路器因过载或短路故障掉闸时，应闭锁母联断路器自投。
自复：电源检测有压时，母联开关延时t3秒掉闸，进线开关延时t4秒合闸。
一般情况应将“自复”功能停用。
1.1.2 合环操作功能为减少倒闸操作给用户造成的影响，该装置具备在合环电流保护下进行合环倒闸操作的功能。
具体操作方式为将位置选择开关打到合环位置，投入到相应的转换开关位置。
合环电流保护定值整定的原则，为降低对10 kV电网的影响，时间应尽量短，在满足CT传变特性的前提下，应尽量让合环电流保护动作跳开选掉开关。
电流定值设为400 A，时间定值设为0 s。
合环电流小于400 A时，应手动拉开选掉开关。
1.1.3 远方控制功能位置选择转换开关选定远方位置时，本地操作无效，装置根据后台系统指令进行自投状态的调整。
1.1.4 闭锁在正常工作状态下，两路低压主进断路器与母联断路器之间，应设有防止电源合环的联锁程序，由自投控制装置实现；在合环操作状态下，联锁程序可由自投控制装置解除。
当381、382、345断路器任何一台出现故障，系统将处于故障状态，在这种情况下任何投入操作都被禁止，但依然可以做分断操作。
同时故障复位按钮的红灯亮，显示为锁定状态。
待故障排除后，首先对断路器进行手动复位，再用复位按钮进行系统复位。
按下复位按钮后，如果当时无故障，红灯才自动熄灭，恢复正常。
1.1.5 装置的要求PLC型低压备自投装置对装置的要求包括四个方面：（1）装置核心元件（PLC）应选用具有成熟运行经验的国际品牌或同等档次产品；（2）装置中电压、电流、时间等继电器应为内置的电子继电器，并应与PLC装置具备相同的可靠性和寿命；（3）装置应具备RS485通讯接口，可满足多种通讯方式的要求；（4）装置采用面板嵌入式，安装在低压母联柜。
1.2 设备规范（1）设备名称：0.4 kV PLC型低压备自投装置。
（2）设备规格：门开孔尺寸：324（宽）×135（高）。
（3）使用环境条件包括：海拔高度：≤1000 m；环境温度：-25 ℃～+55 ℃；相对湿度：30～95％，无凝结；抗震能力：地面水平加速度为0.3 g；地面垂直加速度为0.15 g；同时作用持续三个正弦波、安全系数为1.67；最大日温差：25 ℃；安装位置：户内。
（4）使用运行条件包括：额定电压：交流100～240 V，直流24 V；最大瞬态电流：40 A；防护等级：IP20；抗冲击：147（15 gn）m/s2，11 ms；处理时间：1000条逻辑指令需时1 ms。
通讯：端口类型：RS485，可增加串口适配器；通讯协议：Mod Bus主/从RTU，ASCII字符模式。
直流输入特性：输入通道数量：14；额定输入电压：24 VDC （20.4–28.8 V）；额定输入电流：对IO.0和IO.1为11 mA，对其他输入IO.1为7 mA；输入阻抗：对IO.0和IO.1为2.1 kΩ，对其他输入IO.1为3.4 kΩ。
输出特性：输出数量：10；输出电流：每个通道：2 A，每个公共端：8 A；负载（阻性、感性）：2 A/交流220 V或2 A/直流30 V（最大操作1800次/小时）；端子绝缘电压：1500 V AC，1分钟。
使用寿命：电气寿命，最小100，000次操作；机械寿命，最小20×106次操作。
1.3 设备性能与功能要求1.3.1 装置面板元器件布置PLC装置面板上共设置5个元器件，分别为：功能转换开关、合环选掉转换开关、PLC装置运行指示灯（或液晶屏幕）、故障报警指示灯及复位按钮、电流定值调整装置。
（1）功能转换开关功能转换开关设置五个位置：“自投自复”、“自投手复”、“手动”、“合环”“远方控制”。
（2）合环选掉转换开关为了节省面板上位置，不设置选掉压板，选掉使用转换开关。
转换开关设置三个位置：“选掉381”、“选掉382”、“选掉345”。
（3）PLC装置运行指示灯（或液晶屏幕）（4）故障报警指示灯及复位按钮（5）电流定值调整装置电流定值调整装置面板上，应采取可靠措施防止误操作。
时间定值不设调整装置，但在程序中要实现可调。
1.3.2 功能实现自投控制装置主要由可编程控制器（PLC装置，国际品牌或合资）、电路板及合环电流保护继电器等组成，根据采集的开关量信号，通过预输入程序完成自投相关逻辑判断、执行分、合闸操作命令，实现两路进线及母联断路器的电气联锁、故障掉闸时的闭锁、分合闸操作延时时间可调等功能。
自投控制装置在电源处于任何状态下应保证稳定、可靠。
如两路进线均失电，自投控制装置应保持失电前进线及母联断路器的分合位置；恢复供电后自投控制装置应自动恢复失电前的工作状态。
当进线及母联断路器任一台出现故障掉闸，由PLC发出信号，锁定进线及母联断路器禁止合闸。
自投控制装置安装在母联柜二次仪表室内，可根据要求增加通讯串口，实现通讯功能，上传自投投退及自投动作信号。
在需要进行合环操作的情况下，应在母联柜装设合环电流保护装置（由自投控制装置内的PLC，合环选掉转换开关、合环电流保护继电器等组成），并具备合环选掉功能。
合环电流保护功能的实现由自投控制装置的PLC完成。
PLC装置需实现自检功能。
当发生故障报警后，无法确定故障造成的原因（如二次线故障还是PLC装置故障时），需利用自检装置对PLC装置进行自检，以判断PLC装置是否异常。
自检装置的检测口建议放在装置侧方。
有关无压掉判据，取消381、382柜内无压掉的继电器，无压掉判据及功能均由PLC装置实现。
381、382无压掉判据增加为两个，均取自主开关上口，且不同的判据尽量采用不同的回路，以确保无压判据的正确性。
PLC装置应能实现双路断电后，仍能实现故障信号的上传。
PLC装置应能实现故障纪录功能，记录之前发生的动作情况以及合环电流值，可以现场查阅，也可根据需要经通讯口上传。
合环动作电流及时间。
合环动作电流参考值为400 A，动作时间参考值为0 s。
合环电流及时间均应可设定，并分级连续可调。
1.3.3 工作状态描述（1）自投：两路电源供电，当任一台配电变压器低压出口无压时，延时t1掉开其主进线断路器，延时t2后合母联断路器。
（2）自复：自投动作后，失压侧的配电变压器低压出口电压恢复，延时t3掉母联断路器，延时t4合其进线断路器。
（3）当主进线断路器因超载或短路故障掉闸时，应闭锁母联断路器自投。
（4）各延时定值（t1、t2、t3、t4）通过预输入程序设定，并通过程p（6）合环操作自投控制装置在选定“合环”工作状态且通过合环选掉转换开关接通回路时，可进行低压合环操作。
此时电气联锁程序解除。
自投控制装置进行合环操作时应具有合环电流保护及选掉功能，通过合环选掉转换开关实现。
自投控制装置应具备对合环电流的检测功能，并在合环电流超过预设定值（现场可调）时延时（通过程序修改可调）掉开选掉的进线或母联断路器。
1.4 保修期及售后服务在遵守保管、安装、使用和运行规则的条件下，自供货之日起的5年内，产品因制造质量不良或器件选择不当发生损坏或不能正常运行时，制造厂有责任及时为用户免费调试、修理或更换元器件；保修期外，制造厂有义务对产品实行有偿终身维护。
2 结语为解决因供电公司在进行配电室高压柜和变压器检修时，造成短时停电，供电公司与ABB公司，施耐德公司共同研制了带有合环选跳功能的PLC型低压备自投装置，该装置可以做到0秒倒闸，彻底解决了检修时短时停电的问题。
该文从低压备自投装置PLC的要求、设备规范、设备性能与功能要求以及保修期及售后服务等四个方面详细介绍了PLC型低压备自投装置。
