DJC-120微机继电保护测试仪

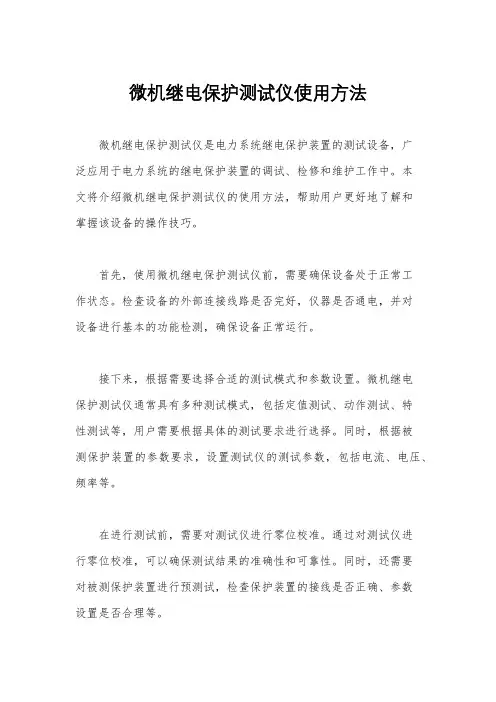

微机继电保护测试仪使用方法
微机继电保护测试仪使用方法微机继电保护测试仪是电力系统继电保护装置的测试设备，广泛应用于电力系统的继电保护装置的调试、检修和维护工作中。
本文将介绍微机继电保护测试仪的使用方法，帮助用户更好地了解和掌握该设备的操作技巧。
首先，使用微机继电保护测试仪前，需要确保设备处于正常工作状态。
检查设备的外部连接线路是否完好，仪器是否通电，并对设备进行基本的功能检测，确保设备正常运行。
接下来，根据需要选择合适的测试模式和参数设置。
微机继电保护测试仪通常具有多种测试模式，包括定值测试、动作测试、特性测试等，用户需要根据具体的测试要求进行选择。
同时，根据被测保护装置的参数要求，设置测试仪的测试参数，包括电流、电压、频率等。
在进行测试前，需要对测试仪进行零位校准。
通过对测试仪进行零位校准，可以确保测试结果的准确性和可靠性。
同时，还需要对被测保护装置进行预测试，检查保护装置的接线是否正确、参数设置是否合理等。
测试过程中，需要严格按照操作手册的要求进行操作。
对于不同的测试模式，操作步骤会有所不同，用户需要仔细阅读操作手册，按照要求进行操作，避免操作失误导致测试结果不准确。
在测试过程中，需要关注测试仪器的显示信息，及时记录测试数据。
测试仪器通常会显示被测保护装置的动作时间、动作值等信息，用户需要及时记录这些数据，以便后续分析和评估测试结果。
测试完成后，需要对测试结果进行分析和评估。
根据测试结果，判断被测保护装置的工作状态是否正常，是否需要进行调整和维护。
同时，还需要对测试仪器进行清洁和保养，确保设备的长期稳定运行。
总之，微机继电保护测试仪是电力系统继电保护装置测试的重要工具，正确使用该设备对于保障电力系统的安全稳定运行具有重要意义。
希望本文介绍的使用方法能够帮助用户更好地掌握微机继电保护测试仪的操作技巧，提高测试工作的效率和准确性。
微机继电保护测试仪的用途
微机继电保护测试仪的用途
微机继电保护测试仪是电力系统继电保护中最常用的继电保护装置。
当电路发生故障时，迅速做出反应，防止故障元器件损坏，是它最大的用途。
其余值得提的小的用途如下：
1、微机继电保护测试仪能随便叠加各次谐波，叠加初始角及含量在线可控。
2、可以在各类保护时刻进行主动扫描，如功率、阻抗保护特点曲线的扫描。
3、微机继电保护测试仪可分相输出、交直流两用；整组间隔、零序、过流保护主动测试。
4、设置有专用低周单元，可进行低周低压减载保护测试。
5、整组传动，能摸拟各类简略或复杂的瞬时性，永远性，转换性故障，可在基波上叠加暂态直流分量。
6、二次调剂中所有单个元件的测试(电流、电压、时刻、差动、平衡、负序、间隔、功率标的方针、反时限、频率、同期、重合闸等继电器)。
7、用户可编程测试单元，以满足各种测试要求。
8、微机继电保护测试仪有电机失磁失步、反激磁、逆功率及同期等各类保护的测试。

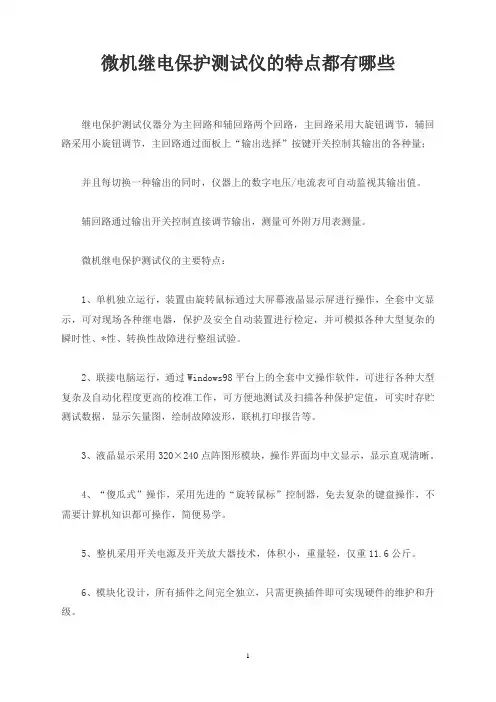

微机继电保护测试仪的特点都有哪些
微机继电保护测试仪的特点都有哪些
继电保护测试仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量；
并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。
辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
微机继电保护测试仪的主要特点：
1、单机独立运行，装置由旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示，可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种大型复杂的瞬时性、*性、转换性故障进行整组试验。
2、联接电脑运行，通过Windows98平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校准工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报告等。
3、液晶显示采用320×240点阵图形模块，操作界面均中文显示，显示直观清晰。
4、“傻瓜式”操作，采用先进的“旋转鼠标”控制器，免去复杂的键盘操作，不需要计算机知识都可操作，简便易学。
5、整机采用开关电源及开关放大器技术，体积小，重量轻，仅重11.6公斤。
6、模块化设计，所有插件之间完全独立，只需更换插件即可实现硬件的维护和升级。
7、随意配置，如配置成6相电流。
8、用户可通过软件对测试仪精度进行校准
9、可对Comtrade格式的故障录波数据进行回放。
10、按国际标准设计有电源功率因数校正电路，使装置效率高达95%以上。
11、供电电压下降到120V时，仍保证装置正常工作。
12、功放采用硬件保护方式，保证装置的可靠性。
微机继电保护测试仪。
微机继电保护测试仪-继电保护的基本概念
微机继电保护测试仪-继电保护的基本概念城市电网配电系统由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，电气故障的发生是不能完全避免的。
在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响，为了确保城市电网配电系统的正常运行。
必须正确地设置继电保护装置（微机继电保护测试仪、光数字继电保护测试仪、直流高压发生器、电缆故障测试仪）。
继电保护装置的拒动和误动都会给电力系统造成严重危害。
但提高其不拒动和提高其不误动作的可靠性的措施往往是互相矛盾的。
由于电力系统的结构和负荷性质的不同，拒动和误动所造成的危害往往不同。
例如当系统中有充足的旋转备用容量，输电线路很多，各系统之间和电源与负荷之间联系很紧密时由于继电保护装置的误动作，使发电机变压器或输电线路切除而给电力系统造成的影响可能很小；但如果发电机变压器或输电线路故障时继电保护装置拒动作，将会造成设备的损坏或系统稳定的破坏，损失是巨大的。
在此情况下提高继电保护装置不拒动的可靠性比提高其不误动的可靠性更为重要。
但在系统中旋转备用容量很少及各系统之间和负荷和电源之间联系比较薄弱的情况下，继电保护装置的误动作使发电机变压器或输电线切除时，将会引起对负荷供电的中断甚至造成系统稳定的破坏，损失是巨大的。
而当某一保护装置拒动时，其后备保护仍可以动作而切除故障，因此在这种情况下提高继电保护装置不误动的可靠性比提高其不拒动的可靠性更为重要。
注：可靠性是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的能力。
可靠性工程涉及到元件失效数据的统计和处理，系统可靠性的定量评定，运行维护，可靠性和经济性的协调等各方面。
具体到继电保护装置，其可靠性是指在该。
继电保护测试仪技术说明
技术说明：一、仪器配置：8路电压源+6路电流源；8路开入，4路开出可外接笔记本电脑二、特点1．精度高：交直流电流50mA到30A以下都能达到0.1%精度；2．波形好：小电流波形好；3．能耗低：能耗随着外部负载变化，最大限度的做到节能降耗；4．发热小：由于功耗低，所以仪器长时间输出发热低；5．冗余备份：两组电流电压源完全独立，组成双电源系统，互为备份；6．所有通道能够同时输出；7．六路电流源实现变压器两侧差动试验。
8．八路电压源可实现备自投和厂用电快切装置的试验9．内置GPS。
三、参数1.交流电流源A．通道数：6路B．幅值（RMS）：6×（0～30A）/相，或者3×（0～60A）/相C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA D．精度：0.05A～30A：≤0.1%E．频率：静态0～1000Hz动态0～3000Hz分辨率：0.001Hz精度：≤0.001HzF．谐波畸变率：≤0.5%G．响应速度：≤50uSH．带载能力：I．输出时间2.交流电压源A．通道数：8路B．幅值（RMS）：8×125V/相C．分辨率：0～10V：1mV；10～125V：4mV D．精度：2～125V：≤0.5%E．频率：静态0～1000Hz动态0～3000Hz分辨率：0.001Hz精度：≤0.001HzF．谐波畸变率：≤0.5%G．响应速度：≤50uSH．带载能力：I．输出时间3.交流电流电压源同步时间：≤10uS4.交流电流电压源相位控制：A.变化范围：-360°～+360°B.分辨率：0.05°C.精度：≤0.2°D.合闸角控制范围：0°～+360°E.合闸角分辨率：0.05°F.合闸角精度：≤0.2°5.直流电流源A．通道数：6路B．幅值：6×30A/相C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA D．精度：0.01A～30A：≤0.1%E．文波系数：≤0.5%F．带载能力：G．输出时间6.直流电压源A．通道数：8路B．幅值：8×176V/相C．分辨率：5mVD．精度：≤0.5%E．文波系数：≤0.5%F．带载能力：G．输出时间7.开入开出A．开入数量：8对输入特性：自动识别空接点和带电位，10～250V dc分辨率：10uS最大测量范围：0.00001～99,999.999S时间精度：≤0.1%B．开出数量：4对类型：空接点交直流开断能力：0.5A，250V8.其它A．供电电压范围：110～265Vac/110V～220Vdc；B．供电电压频率：45～65HzC．接口：网口/串口；USB二零一一年四月二日。

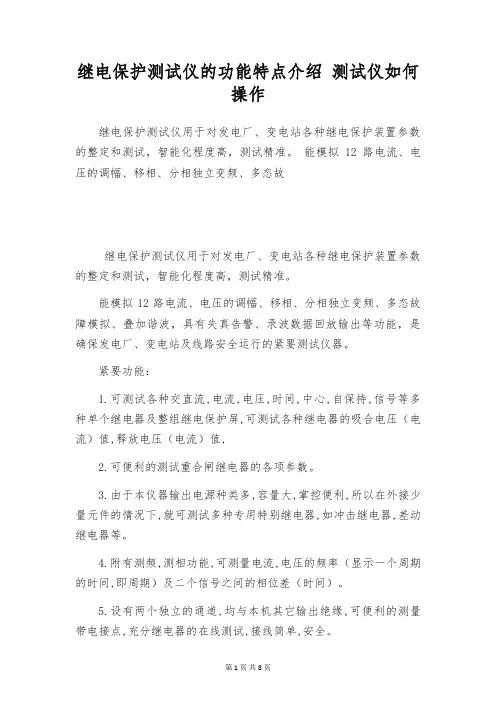

继电保护测试仪的功能特点介绍 测试仪如何操作
继电保护测试仪的功能特点介绍测试仪如何操作继电保护测试仪用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试精准。
能模拟12路电流、电压的调幅、移相、分相独立变频、多态故继电保护测试仪用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试精准。
能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的紧要测试仪器。
紧要功能：1.可测试各种交直流,电流,电压,时间,中心,自保持,信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压（电流）值,释放电压（电流）值,2.可便利的测试重合闸继电器的各项参数。
3.由于本仪器输出电源种类多,容量大,掌控便利,所以在外接少量元件的情况下,就可测试多种专用特别继电器,如冲击继电器,差动继电器等。
4.附有测频,测相功能,可测量电流,电压的频率（显示一个周期的时间,即周期）及二个信号之间的相位差（时间）。
5.设有两个独立的通道,均与本机其它输出绝缘,可便利的测量带电接点,充分继电器的在线测试,接线简单,安全。
6.接受了精密的计时基准（10微秒）及长达100小时的计数器,所以可单独作为精密毫秒计取代传统的秒表。
继电保护测试仪的那些特点：1,由于本仪器接受了微机掌控,面板上仅16个触摸开关,就可便利的完成各种测试功能；更改了老式继保仪必需关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。
缺点：结构多而杂，成本高，牢靠性差。
2.设有全面的自检,自我保护功能,开机后本机立刻投入自检,在过载和过量程时；保护电路将快速切断输出并发出声,光提示,极大地降低了因误操作带来的不必要的损失。
3.智能化程度高,仅按一个键.即可测出通用继电器的全部参数；并自动打印全部数据,把您从繁锁的测试操作中解脱出来。
4.显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态。
微机继电保护测试仪使用方法
微机继电保护测试仪使用方法微机继电保护测试仪是一种用于测试电力系统中继电保护装置的设备，它可以对各种类型的继电保护装置进行测试，包括电流、电压、频率、相位等参数。
正确的使用方法对于保证测试结果的准确性和可靠性非常重要。
下面将介绍微机继电保护测试仪的使用方法。
1. 准备工作。
在进行测试之前，首先需要对微机继电保护测试仪进行准备工作。
确保设备处于正常工作状态，检查电源线、测试线等连接是否牢固，确认仪器的各项功能是否正常。
另外，还需要根据具体的测试需求，选择合适的测试模式和参数设置。
2. 连接测试对象。
将微机继电保护测试仪的测试线分别连接到待测试的继电保护装置的输入端和输出端。
在连接过程中，要注意保证连接的稳固性和正确性，避免出现接触不良或接线错误的情况。
3. 进行测试。
在连接完成后，可以开始进行测试操作。
根据具体的测试要求，选择相应的测试模式和参数设置，然后启动测试仪器进行测试。
在测试过程中，需要密切关注测试仪器的显示屏，确保测试数据的准确性和稳定性。
4. 分析测试结果。
测试完成后，需要对测试结果进行分析。
根据测试仪器显示的数据，对继电保护装置的工作状态进行评估，判断其是否符合设计要求。
如果发现异常情况，需要及时进行故障排查和处理，确保系统的安全可靠运行。
5. 结束工作。
在测试结束后，及时断开测试线，关闭测试仪器的电源，并进行设备的清理和维护工作。
另外，还需要对测试过程中的数据进行整理和存档，以便日后的查阅和分析。
总结。
微机继电保护测试仪的正确使用方法对于保证测试结果的准确性和可靠性至关重要。
在使用过程中，需要严格按照操作规程进行操作，确保设备连接的正确性和稳定性，密切关注测试数据的变化，及时分析和处理异常情况，最大限度地保证电力系统的安全稳定运行。
希望以上内容能够帮助大家更好地掌握微机继电保护测试仪的使用方法，提高工作效率和测试准确性。
继电保护测试仪说明书
微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接P C机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章6-35K V微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
微机继电保护测试仪的使用要点及用途
微机继电保护测试仪的使用要点及用途一.微机继电保护测试仪的概述及特点微机继电保护测试仪是一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。
随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
现代微机继电保护测试仪可分为两种形式，一种是采用传统的功放，体积大，重量在25kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。
另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。
可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验，可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，具备触GPS发功能。
武汉赫兹电力生产的微机继电保护测试系统（如：HZJB-330 HZJB-340 HZJB-660）是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。
主机采用DSP+FPGA 结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。
WindowsXP操作系统，功能强大。
体积小、精度高。
既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。
是继保工作者得心应手的好工具。
武汉赫兹电力的HZJB-330单机继电保护校验仪是我公司开发成功的新一代校验装置。
微机继电保护测试仪的相关应用介绍
微机继电保护测试仪的相关应用介绍微机继电保护测试仪是用于检测和测试电力系统中各种继电保护装置的一种高精度仪器。
它主要通过模拟故障和异常情况，对电力系统中的继电保护装置进行测试和校验，以确保保护装置在发生故障时能够正确地工作。
微机继电保护测试仪广泛应用于电力系统的运行、维护和安装过程中，具有以下几个方面的应用。
首先，微机继电保护测试仪可用于新建电力系统的调试和测试工作。
在电力系统新建或改造完毕后，需要对其进行调试和测试，以确保各项保护装置能够在正常工作情况下发挥应有的保护作用。
微机继电保护测试仪可用于对各类继电保护装置的功能和性能进行全面测试和校验，以确保其符合设计要求，并能够满足正常和应急工况下的保护需求。
其次，微机继电保护测试仪可应用于电力系统的运维工作。
随着电力系统的运行，继电保护装置可能会出现老化、故障或失效等情况，需要定期对其进行检测和测试。
微机继电保护测试仪可用于对各类继电保护装置的工作状态、鉴别性能和动作时间等进行全面评估，并进行校验和调整，以保证电力系统在故障发生时能够确保人身安全和设备的正常运行。
第三，微机继电保护测试仪还可以应用于电力系统的故障分析和事故处理工作。
在电力系统发生故障或事故后，需要对其中的故障原因和责任进行分析和判定。
微机继电保护测试仪可以通过对故障发生时涉及的继电保护装置进行测试和评估，以判断故障是否是由保护装置失效或误动引起的，并提供相关的故障记录和测试数据，为故障分析和事故处理提供有力的证据和依据。
此外，微机继电保护测试仪还可用于电力系统的设备状态监测和故障预测工作。
通过对电力系统中的继电保护装置进行定期测试和评估，可以获得装置的工作状态和可靠性指标，进而对电力设备的当前状态和未来发展进行评估和预测。
这对电力系统的设备管理和运维具有重要意义，可以为运维人员提供科学决策和优化方案，优化设备的维护策略，延长设备的使用寿命，提高电力系统的可靠性和安全性。
总结起来，微机继电保护测试仪在电力系统的建设、运行、维护和优化等各个环节中都有着非常重要的应用。
新一代微机继电保护测试仪及其基本性能
新一代微机继电保护测试仪及其基本性能
陈皓
【期刊名称】《电力自动化设备》
【年(卷),期】2002(022)005
【摘要】为微机型继电保护装置和安全自动装置测试的需要,以M2000为例,详细介绍了基于DSP、大功率开关放大器和PC机研制而成的新一代微机型继电保护测试仪,介绍了它的基本性能,描述了该仿真器软、硬件的实现,以及仿真器的功能,如电力系统实时仿真、谐波发生器、故障波形回放、系统振荡模拟、各种类型的继电器测试.该测试仪体积小、重量轻、操作方便,可广泛适用于继电保护生产厂家、实验室、电厂、变电站等场所测试各类继电保护装置.
【总页数】3页(P61-63)
【作者】陈皓
【作者单位】四川大学,电力系,四川,成都,610065
【正文语种】中文
【中图分类】TM930.9
【相关文献】
1.微机继电保护测试仪校准方法 [J], 王洁卿;程云斌
2.微机继电保护测试仪中高性能数字信号发生器的研究与实现 [J], 黄晓明;邹托武;赵炳;何宇;唐兵;周建中
3.JJC-2H微机继电保护测试仪 [J], 王更生
4.基于PCI的微机继电保护测试仪通信控制卡的设计及其WDM驱动程序的实现
[J], 唐兵;周建中;邹拖武;赵炳;何宇
5.安捷伦科技公司推出新一代无线通信测试仪平台——业界唯一集成了开放式WindowsXP PC的无线通信测试仪提供更低的测试成本 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
ESA200L系列微机保护说明书(V2.01)
ESA211L 数字式线路保护测控装置..................................................................................................................... 10 一 、功能配置.......................................................................................................................................................10 二 保护原理说明...................................................................................................................................................10 2.1 三段式相间过流保护.................................................................................................................................10 2.2 三段式零序过电流保护.............................................................................................................................10 2.3 反时限元件.................................................................................................................................................10 2.4 过负荷元件.................................................................................................................................................11 2.5 三相一次重合闸.........................................................................................................................................11 2.6 相间合闸加速保护.....................................................................................................................................11 2.7 低压解列.....................................................................................................................................................11 2.8 PT 断线检测................................................................................................................................................12 2.9 数据记录.....................................................................................................................................................12 2.10 遥信、遥测、遥控功能...........................................................................................................................12 三、整定及压板.....................................................................................................................................................12 3.1 整定值清单及说明.....................................................................................................................................12 3.2 软压板清单及说明.....................................................................................................................................13 四、保护原理接线图.............................................................................................................................................15 ESA221L 数字式变压器保护测控装置................................................................................................................. 15 一、功能配置.........................................................................................................................................................15 二、保护原理说明.................................................................................................................................................15 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 三段式相间过流保护.................................................................................................................................15 三段式零序过电流保护.............................................................................................................................15 反时限元件.................................................................................................................................................15 过负荷元件.................................................................................................................................................16 低压解列.....................................................................................................................................................16 PT 断线检测................................................................................................................................................16 非电量保护.................................................................................................................................................16 数据记录.....................................................................................................................................................16
djc-100说明书第一章硬件操作1-5页
1.1概述广东中山市正宇电气有限公司是生产继电保护测试装置及其配套产品的专业厂家。
保护测试仪从单相到三相，从常规型到微机型，形成系列化产品配套。
DJC-100型微机控制继电保护测试仪是参照原电力部颁发的《微机型继电保护试验装置技术条件》，结合我国电力系统继电保护的实际情况研制的继电保护通用测试装置，主要用于110KV以下电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和研究，可实现电压电流幅值，相位频率的灵活控制，并具备各种继电器和保护的专用测试模块。
是电力基层单位保护装置投运前调试和定期检验的必备工具。
本装置由内嵌工控机控制，采用单机箱、模块化结构，面板6吋彩色LCD显示。
图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。
备有串并、口，可与其它PC机通讯，试验结果可上传，也可在线打印，软件可通过Internet 网络进行本地升级。
D/A位数高，电流、电压精度好，功放采用直接耦合放大，交直流两用，能很好地仿真电力系统的暂态过程，超大的电流源输出功率及良好的宽频幅频特性，使其不但能对各类微机型保护进行特性和整定值的检验，也适用于常规电磁型等保护及安全自动装置的特性及整定值校验。
不但满足发电厂、供电局等基层电力单位调试继电保护要求，也适合各级研究部门及高等院校用来研制和考核各种继电保护。
DJC-100型微机控制继电保护测试仪系统框图如图1-1所示。
图1-1系统框图1.2特点1.内嵌工控机控制，面板6吋彩色LCD显示，仪器本体可独立工作。
2.软件图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。
3.电流电压放大器：电流、电压源中无升流器、升压器，而采用直接耦合放大方式，初级放大回路直接接收D/A转换输出的信号，不经插值处理。
使得电流电压不但能输出直流及20~1KHZ的各种波形，而且无附加延时，保证了输出响应时间及正确的暂态波形，在输出稳态波形时，由于快速的输出响应，保证了电流电压的同步性及相位角、合闸角的精度。
微机继电保护测试仪的三个原理 微机继电保护测试仪工作原理
微机继电保护测试仪的三个原理微机继电保护测试仪工作原理继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件（讨论稿）》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。
主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。
单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。
体积小、精度高。
1、继电保护测试仪器主回路原理: 输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2(兼职升流器)，升流器分三个抽头输出，一个抽头为AC0-250V 输出，额定电流为3A;该抽头输出电压经整流滤波后可输出0-350V 直流电压;第二个抽为15V(10A)，该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流;第二个抽头为10V(100A)大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。
2、继电保护测试仪测量回路: 由大旋钮调节的主回路输出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。
其中“0-500mA”档包括在“0-10A”档中。
使用时，在“0-10A”两下是“0-500mA”监视。
3、继电保护测试仪时间测量: 设备内置6位数显秒表，电秒表可内部启动，也可外部启动。
备自投实验
第三章.试验举例3.1交流电流继电器动作值﹑时间的测试1. 操作软件进入“电流电压保护”栏中的“交流继电器”应用程序，选择测试项目为“电流继电器”、设置“接线方式”：大电流输出时，用两并或三并接线方式。
2. 据设置的“接线方式”将相应的电流输出端子接至待测的交流电流继电器，并将继电器的一对常开（或常闭）接点接至N1~N5任一路输入通道。
自动测试时，一般根据继电器的整定值估出一个大致范围来设置变化范围的起始值和终止值。
所设置的范围不能太大、太大会增加测试时间。
选择变量变化方式为“始——终——始”。
若不测返回值、选择“始——终”方式。
手动测试时要求在试验之前设置好电流初始值。
3.确认仪器功放电源已投上后，点击“开始试验”处或按F10键开始输出。
对自动方式，自动测出动作值、返回值，并结束试验。
对手工方式，用“1、2、3”或“q、w、e”键或鼠标调节电流值大小，当显示动作时，自动记下动作值。
此时反向调节电流大小，当返回时自动记录返回值。
按F10键或用鼠标左键点击“停止试验”处停止输出，结束试验。
当输入信号功能设置为“关闭”时，需手工按d或z键分别记录动作或返回时的电流值为动作或返回值。
4. 测1.2倍电流定值下延时接点时间：设定电流起始值为0.9倍电流定值，终止值为1.2倍起始值,步长为0.3倍电流定值,，每步时间为稍大于所测延时时间。
变量变化方式为“始—终”。
延时接点接N1~N5任一对端子。
（也可用“工频交直流源”程序，按实际接线设置输出的电流。
“信号功能”设为动作停止。
）按F10输出电流，等接点翻转后停止输出。
5．测试负序电流继电器时，选择测试项目为“负序电流继电器”时,程序输出IA、IB、IC三相负序电流。
故电流按星形接线接入继电器相应的IA、IB、IC、IN端子。
显示结果直接为负序电流。
3.2微机电流保护动作值﹑时间的测试1．操作软件进入“电流电压保护”栏中的“微机电流保护”应用程序。
可模拟故障前状态突然故障，进行动态测试。
DJC-120微机继电保护测试仪
1.1概述……………………………………………………………………1-1 1.2特点……………………………………………………………………1-1 1.3用途……………………………………………………………………1-2 1.4技术指标………………………………………………………………1-2 1.5仪器工作原理…………………………………………………………1-4 1.6操作步骤………………………………………………………………1-4 1.7维护与维修……………………………………………………………1-5 1.8异常现象及处理………………………………………………………1-5 1.9注意事项………………………………………………………………1-52-1 2.2工频交直流源…………………………………………………………2-4 2.3输出高频电流电压……………………………………………………2-6 2.4叠加谐波试验…………………………………………………………2-6 2.5谐波及直流源………………………………………………………2-8 2.6交流继电器…………………………………………………………2-10 2.7直流继电器……………………………………………………………2-12 2.8微机电流保护…………………………………………………………2-13 2.9微机电压保护…………………………………………………………2-16 2.10频率继电器…………………………………………………………2-16 2.11 低周减载…………………………………………………………2-17 2.12低压减载…………………………………………………2-18 2.13低周低压整组………………………………………2-18 2.14功率方向继电器……………………………………………………2-19 2.15 复压闭锁及功率方向保护………………………………………2-21 2.16同期继电器及自动准同期装置测试………………………………2-22 2.17距离保护定值检验…………………………………………………2-24 2.18 零序保护定值检验………………………………………………2-26 2.19速断过流保护定值检验…………………………………………2-28 2.20负序电流保护定值检验……………………………………………2-28 2.21工频变化量距离保护……………………………………………2-29 2.22阻抗继电器………………………………………………………2-30 2.23阻抗相位特性测试…………………………………………………2-31 2.24最小精工电流‥……………………………………‥‥‥2-35 2.25常规差动保护制动特性……………………………………………2-372.26差动直流助磁保护试验……………………………………………2-392.27微机差动保护制动特性……………………………………………2-402.28复式差动保护制动特性……………………………………………2-442.29差动保护间断角试验……………………………………………2-442.30 i-t 特性…………………………………………………………2-452.31 u-t 特性………………………………………………………2-472.32 f-t 特性………………………………………………………2-472.33 u/f-t 特性……………………………………………………2-482.34整组阶梯动作时间特性测试………………………………………2-482.35整组试验………………………………………………………2-482.36三态转换……………………………………………………2-532.37多态转换……………………………………………………2-552.38失步保护及功率振荡……………………………………………2-562.39故障再现……………………………………………………2-592.40同步对调……………………………………………………2-623.1交流电流继电器动作值时间测试……………………………3-13.2微机电流保护动作值时间的测试……………………………………3-23.3微机电流保护定检……………………………………3-33. 4交流电压继电器动作值时间的测试……………………………3-43.5静态功率方向继电器试验方法………………………………………3-43.6阻抗继电器试验方法…………………………………………………3-53.7差动继电器比例制动及谐波制动特性测试…………………………3-63.8差动继电器直流助磁特性测试 ……………………………………3-73.9反时限电流保护反时限特性测试……………………………………3-73.10频率继电器及低频自动减负荷装置试验方法………………………3-83.11自动准同期装置调试方法……………………………………………3-83.12微机线路保护检验……………………………………………………3-93.13允许式或闭锁式高频保护本体调试 ………………………………3-103.14重合闸装置本体试验 ……………………………………………3-103.15线路保护整组模拟试验(不带开关) ……………………………3-103.16线路保护整组传动断路器试验 …………………………………3-123．17微机差动保护试验…………………………………3-123．18重合闸继电器试验…………………………………3-153．19同步检查继电器试验…………………………………3-153.20直流及时间继电器测试 ………………………………………3-16附录1 测试仪“微机差动保护”试验菜单中修正系数K1、K2 、K3、K4的计算说明…………………………………3-17附录 2 备用电源投入装置的测试……………………………………3-27试验方法举例第一章硬件操作1.1概述DJC系列微机控制继电保护测试仪是继电保护通用测试装置，主要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和研究，可实现电压电流幅值，相位频率的灵活控制，并具备各种继电器和保护的专用测试模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1 软件系统简介2.1.1 简介软件系统主界面如图2-1所示,主机开机自动进入主界面后,若要选择某一应用程序可用光标键移动光标,或用鼠标移至要选择的应用程序栏目单击左键,用回车键或再单击鼠标左键运行程序。
按ESC键或用鼠标左键点击右下角“退出”栏目退出测试系统,按F1键或左键点击右下角“帮助”栏目进入在线帮助系统。
也可用鼠标左键点击右上角退出方块退出本测试软件。
图2-1软件系统主界面2.1.2应用程序的基本操作说明1.选择并运行某一应用程序后进入应用程序界面（见图2-2所示），所有程序都可独立用键盘或鼠标完成所有操作,在应用程序主窗口中,一般左上部为电流电压测试参数设置区。
可用上、下、左、右光标键移动设置区光标,按1、2、3键增大或向前选择光标所在栏目参数值,按Q、W、E键减小或向后选择参数值。
其中1、Q, 2、W, 3、E分别为微调、细调、粗调键。
也可用鼠标左键选择某一栏目,再点击光标所在栏目(或回车)进入本栏目参数设置区,若参数设置区为弹出窗口,则用鼠标选择参数后,点击“确认”区(或按回车键) 完成修改,若放弃选择则点击“取消”区(或按Esc键) ；若进入某栏目参数设置区后,显示输数光标,则要求用键盘输入数字, 在此过程可用退格键删除前面输入有误的数字，输完后用回车键确认。
对于用黑体字标示的栏目,表示不能在主窗口中进行设置,需要通过相应的控制栏目进入次级窗口设置（或此栏目在所选择的测试项目中无效）,若通过某一控制栏目进入次级窗口对参数进行设置,则进入次级窗口后,鼠标或键盘的操作方法与主窗口参数设置区的操作一样,设置后按ESC键或用鼠标点击右上角的“退出”方块返回主窗口。
图2-2应用程序界面2.一般控制栏设计在主窗口左中部或右方,包括“开始试验”、“存储参数”、“结果处理”、“控制参数”等等,可单击鼠标左键运行这些栏目或按其下方的提示键用键盘操作,一般按F10键开始试验,按ESC键退出本程序,返回至测试系统主界面,按F1键进入本应用程序使用说明,按F2存储本次设置的所有试验参数,以备下次调用,保证同样的测试条件……。
对大部分自动测试的程序在测试过程中可按ESC键或F10键中途退出试验。
对于所有手工测试程序,用F10键切换开始试验与结束试验,也可用鼠标点击“停止试验”处或按Esc键结束试验。
3.测试完毕后,测试结果数据显示在结果区中,一般设计在主窗口的右下部或中部,其上方往往设计为测试曲线或输出的电流电压波形图显示区。
可选择“结果处理”栏目进入次级窗口, 见图2-3所示，查看详细的测试结果数据和曲线。
进入测试结果次级窗口后,首先显示本次测试的数据结果,如果一页显示不完,可翻页;若有曲线的测试项目,最后把曲线显示出来,结束显示后,进入本窗口的右边,在此处有四个栏目,可对此测试项目的结果进行存储信息的编辑、存储、打印以及调阅以前的测试报告。
对测试报告,程序自动取文件名为当前日期,后缀为000,可用编辑功能修改此文件名,以防重名,若要查阅,整理以前的测试报告,可选择“历史”功能。
选择“打印”后,若外接PC与打印机已联机,即可以打印这份测试报告,在打印中途可用ESC键或鼠标右键中断打印。
本测试软件系统本机报告的打印,要求用具有LQ 方式或LQ仿真方式的打印机打印。
如在工控机中运行，也可把测试数据通过通迅线或U盘从仪器传给外接PC机，运行本仪器打印软件系统，在WINDOWS系统下编辑、打印测试报表。
4．定值及结果存贮：选择“存储参数”后,把本次测试参数形成一文件存入本测试软件系统安装目录的分目录user＿d下,而测试结果存入另一名为user＿j的分目录下,在这一级目录中,取应用程序执行文件名为一目录名,形成又一级子目录,在此子目录下,取测试时日期为文件名,000为扩展名形成一文件,存储测试定值或报告;在“定值管理”或“结果处理”窗口中,也可用“历史”功能调出或删除这些定值或报告,用“编辑”功能修改定值或报告的一些信息。
图2-3结果处理次级窗口界面2.1.3关于输入输出信号测试仪五路输入信号通道在所有应用程序中默认设置为相或关系,根据需要引一路或几路保护动作、返回信号至N1～N5任意通道中即可。
在有些应用程序中需设定某些或全部输入通道，例在“整组试验”中可设定重合信号接N4通道,而A、B、C 三相跳闸信号接N1、N2、N3通道。
若关闭全部输入通道,则可用手工按键记录保护动作或返回值,对所有程序,在开始试验时,在输出前计算机首先记录所有通道的状态,在输出时,经过最小动作时间以后再查询通道状态。
若有非关闭通道状态发生改变并且在动作确认时间内维持不变则认为保护动作。
保护动作后,若通道状态又返回至初始状态,则认为保护返回。
对信号输入通道,空接点或2～250v直流电压信号兼容,在接电位信号时,正端接红色插孔,负端接黑色插孔。
测试仪有四路输出信号,01～04为空接点,据不同的程序,可分别设置为故障前、后翻转,对空接点通道, 默认初始状态为常开接点(DC 220V,0.3A)。
2.1.4关于电流、电压功放电源软件开关电压、电流功放电源由仪器面板功放按钮开关及软件内含功放开关串接控制,只要任意一个开关断开,功放电源关断,运行某一应用程序后,仪器首先自检,若D/A 板工作正常,则进入应用程序后合上功放电源软开关,此时若面板功放按钮开关合上,则功放电源投上,仪器面板电源指示灯相应发出红光,否则由于工控机与仪器连接不好或其它原因,D/A板不能通过自检,则软件开关一直断开,仪器面板电源指示灯一直发绿光。
测试完后,退出程序至系统主窗口,功放软开关自动断开。
2.2 工频交直流源(输出三相电流五相电压)2.2.1程序功能本程序主界面如图2-2所示,能输出三相（DJC-100为二相2X50A）交流电流,A、B、C、U0四相（DJC-100为三相）交流电压,以及一相辅助直流电压(U=)。
交流电流的输出范围为0～40A/相,A、B、C、U0四相电压的输出范围为0～120V/相, 直流电压(U=)输出范围为0～250V。
每相交流电流、电压的相位,幅值可以独自任意在线调节,交流量的频率可以在20～100HZ内任意在线改变,交直流可以同时输出。
当交流电流或电压设置成同相位,电流源可并联输出最大120A电流,电压源串联可输出最高480V 电压。
此程序模拟传统三相调压、升流试验设备,可用键盘或鼠标代替传统的手工调压、升流操作。
对电压、电流、中间、时间、频率、差动及功率方向等继电器进行手工静态测试。
灵活使用本程序,可以对大多数继电器进行静态测试。
2.2.2程序参数设置介绍进入本程序界面后,光标位于电压、电流输出值设置区,可以对电流、电压的幅值、相位、频率进行设置,键盘操作可参见界面下端提示窗。
其中“输出电流相”参数为所选择要输出的电流相别,可以选择A、B、C任意一相或几相电流同时输出。
当不需要输出电流时,也可以选择“关闭电流输出”。
“输入信号功能”参数决定在测试过程中,接收到继电器动作信号以后,电流电压的输出怎样变化。
可选择“动作停止”、“动作返回”、“关闭”。
“动作停止”──收到动作信号,停止输出。
“动作返回”─收到动作信号后,继续输出一直等到信号返回原来状态才停止输出。
“关闭”──输出不受输入信号影响。
2.2.3.设置参数1.根据测试需要,把需要输出的电流电压设成期望输出的值,不需要输出的电流电压,把其值设为0,例如测试交流电压继电器, 把交流电压设一稍低于动作值的初始值,并把“输出电流相”设为“关闭电流输出”。
然后根据测试项目对“输入信号功能”进行设置,仅测动作值可设成“动作停止”；测动作、返回值可设成“动作返回”；若手工记录测试结果,也可以不接动作信号线并设成“关闭”。
按F10键开始试验,在输出过程中在线调节交流电压的值,一直到继电器动作或返回为止,停止输出,结束试验。
2．对于过流继电器,若需输出的电流较大,建议选择两相或三相电流并联输出,把电流设为同相位,并设并联相电流之和为一离动作值较近的值,不需要的电压,把其值设为0, 输出后在线调节电流值时,用“d”或“c”粗调键调节到接近动作值后,再用细调键“s”或“x”键调节以测出较精确的动作值。
3.设定好参数后,可通过“图形显示”,查看所设电流、电压的波形矢量图,实际上,当A、B、C任一相电流值大于10A,并且“输出电流相”未设成关闭此相电流输出,软件都定义一输出最大时限。
有时没有测试完毕,但输出自动关断,就是由于参数设置不合理,让电流输出过长时间所致,此时应调整电流输出的起始值,对于不用的电流相利用“输出电流相”栏目设置关闭或设其值为0。
若测试不需要电流输出，电流源不接线,这样在测试时,若电流设有值,仪器自动开路报警,提醒用户电流参数没有设成0值。
4. 测交流电压继电器时,若输出值要求大于120V,可用几相电压串联,并把串联电压设成同相位,输出后在线调节一相或同时调节三相电压幅值。
2.2.4.测试过程介绍据测试项目,接好线后按F10键开始输出,首先输出设定的电流、电压值,并在结果窗口中显示目前的输入信号通道状态(以常开接点状态显示,若未动作显示“开”,已动作则显示“闭”)。
据测试目的,在线调节电压、电流的幅值、相位或频率值,当继电器动作后,若输入信号功能选择“动作停止”,则记录动作值和动作时间并停止输出,并显示已输出的试验时间。
其中动作时间记录的是从最后一次改变电压、电流幅值或相位、频率值时开始计时,到输入信号状态发生改变为止的一段时间,为防接点抖动,软件定义动作确认时间为20ms。
若设置“输入信号功能”为“关闭”,则继电器动作后,不记录动作值和时间并继续输出。
需手工记录当前输出值。
按F10键停止输出,或相反方向调节测试量,以测出返回值,再按F10键停止输出,结束本次试验。
若输入信号功能设置为“动作返回”,则动作后也不停止输出,需在线调整测试量,一直到输入信号返回初始状态,记录返回值及返回时间后才停止输出,结束本次试验。
在测试过程中若输入信号状态不改变,也即一直没接收到动作或返回信号,则输出一直继续,可按F10键或用鼠标左键点击“停止输出”处随时停止输出。
测试结束后,可按F4键或用鼠标左键点击“结果处理”处调出本次测试的数据,在“结果处理”次级窗口中可存储或打印、编辑本次或以前的本项目测试报告,详细操作参见2.1.2介绍。
2.2.5.接线据测试项目,连接需要输出的电压或电流端子,超过120V的电压输出,把选择的电压首尾相串,对大电流输出,并联电流相。
对于没有要求输出的电压、电流不接线。
若“输入信号功能”没设成“关闭”,可引入动作信号至5路输入信号通道的任一路,所引信号可为空接点或2～250V直流电压信号,若为直流电压信号,正端接上方红插孔,负端接下方黑插孔。
