销轴节点承载力计算
销轴的计算
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*销轴连接常用于两个结构构件之间的连接，以满足构件之间的相对转动的需要，也用于一些结构构件吊装过程中。
无论是构件连接节点还是吊装节点，其节点都需要进行必要的验算，以满足结构安全及吊装安全的需要。
销轴连接方式多种多样，最常采用的连接的结构方式为单剪连接、双剪连接和多耳板连接。
而建筑结构销轴连接的结构形式受到加工精度的限制比较单一，多为三耳板（下二上一或下一上二）组成的双剪结构，这种结构形式由一根销轴将一侧耳板与另一侧耳板连接起来，销轴与耳板之间可以发生相对转动，相互间的荷载通过销轴和耳板的接触面来传递。
以吊装耳板为例（图中数值为假定，并不一定为常规数值），简要说明一般常用的计算方法及公式，以供大家讨论。
销轴大样如下：P1=400KN，P2=300KN (合力Ta=500KN)其中销轴采用45号钢，耳板采用Q345B销轴连接计算分为销轴的强度计算和耳板的强度计算。
一、销轴计算：1、销轴弯曲强度验算把销轴当作简支梁进行分析销轴弯曲强度验算最大弯矩值：销轴弯曲强度计算计算满足。
公式中：M——把销轴作为简支梁分析所求得的最大弯矩值W——销轴截面的抗弯模量，——销轴的许用弯曲应力，这里采用45号钢2、销轴剪切强度验算把销轴当作简支梁进行分析销轴剪切强度计算最大剪应力值（取在中和轴位置，此位置剪应力最大）：计算满足。
公式中：Q——把销轴作为简支梁分析所求得的最大剪力值d——销轴直径——销轴的许用剪切应力，这里采用45号钢3、平均剪应力复核：将销轴按双剪进行平均剪应力计算计算满足。
二、耳板强度验算首先耳板的尺寸必须满足构造要求（这里我们可以参照螺栓构造要求其满足1.5~2d，在此构造满足的情况下，可不进行耳板孔周的抗拉验算，直接进行抗剪验算，此理解可供大家讨论，此处仅为笔者个人理解），在满足这一条件下进行计算。
1、耳板孔壁承压应力验算上耳板：计算满足。
摇摆柱销轴节点计算
构件名称:GZ2
12831 kN >2266 kN 满足!
2、单耳板验算
(1)、单耳板孔边抗冲切承载力计算： Nv=fv*(d2-d1)*(t1+2t 0)/1000=2897 kN
>2266 kN 满足!(2)、单耳板无贴板净截面抗拉承载力计算： N v =f*d 2*t 1/1000=3614 kN >2266 kN 满足!(2)、单耳板孔边承压承载力计算： Nv=fcb*d1*(t1+2t 0)/1000=3007 kN >2266 kN
满足!
(3)、耳板强度及稳定验算
平面内:
0 kN*m 平面外:
0 kN*m 6
<
15
满足！满足！
销轴铰接节点计算
N v =f v b *d 12*0.785*2=
c 、弯剪压验算：
a 、附加弯矩计算：
b 、局部稳定计算：高厚比:h1/t1=
3、双耳板验算
(1)、耳板孔边抗冲切承载力计算： N v =2*f v *(d 2-d 1)*t 2/1000=2856 kN >2266 kN 满足!(2)、耳板承压承载力计算： N v =2*f c b *d 1*t 2/1000=2965 kN >2266 kN
满足!
(3)、耳板强度及稳定验算
平面内:0 kN*m
平面外:0 kN*m
6
<15满足！4、耳板焊缝验算：
采用与板件等强剖口熔透焊，不必验算。
a 、附加弯矩计算：
b 、局部稳定计算：高厚比:h 2/t 2=
153kN
45172
183kN
0183。

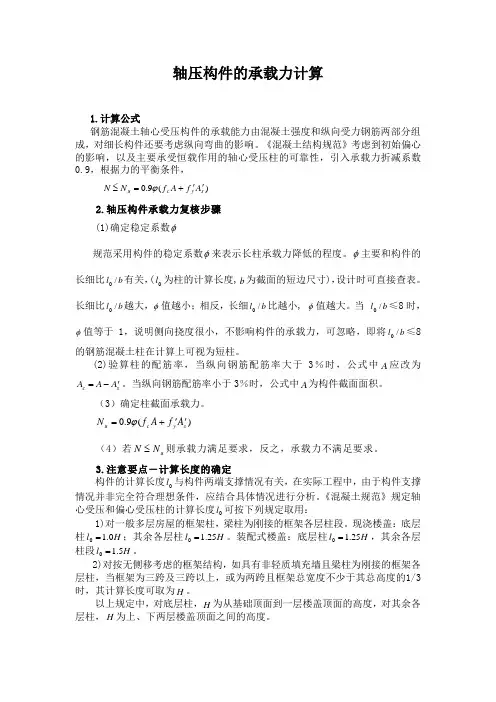

轴压构件的承载力计算
轴压构件的承载力计算1.计算公式钢筋混凝土轴心受压构件的承载能力由混凝土强度和纵向受力钢筋两部分组成，对细长构件还要考虑纵向弯曲的影响。
《混凝土结构规范》考虑到初始偏心的影响，以及主要承受恒载作用的轴心受压柱的可靠性，引入承载力折减系数0.9，根据力的平衡条件，)(9.0sy c u A f A f N N ''+=≤ϕ 2.轴压构件承载力复核步骤(1)确定稳定系数φ规范采用构件的稳定系数φ来表示长柱承载力降低的程度。
φ主要和构件的长细比b l /0有关，(0l 为柱的计算长度,b 为截面的短边尺寸)，设计时可直接查表。
长细比b l /0越大，φ值越小；相反，长细b l /0比越小, φ值越大。
当 b l /0≤8时，φ值等于1，说明侧向挠度很小，不影响构件的承载力，可忽略，即将b l /0≤8的钢筋混凝土柱在计算上可视为短柱。
(2)验算柱的配筋率，当纵向钢筋配筋率大于3％时，公式中A 应改为sc A A A '-=。
当纵向钢筋配筋率小于3％时，公式中A 为构件截面面积。
（3）确定柱截面承载力。
)(9.0sy c u A f A f N ''+=ϕ （4）若u N N ≤则承载力满足要求，反之，承载力不满足要求。
3.注意要点－计算长度的确定构件的计算长度0l 与构件两端支撑情况有关，在实际工程中，由于构件支撑情况并非完全符合理想条件，应结合具体情况进行分析。
《混凝土规范》规定轴心受压和偏心受压柱的计算长度0l 可按下列规定取用：1)对一般多层房屋的框架柱，梁柱为刚接的框架各层柱段。
现浇楼盖：底层柱H l 0.10=；其余各层柱H l 25.10=。
装配式楼盖：底层柱H l 25.10=，其余各层柱段H l 5.10=。
2)对按无侧移考虑的框架结构，如具有非轻质填充墙且梁柱为刚接的框架各层柱，当框架为三跨及三跨以上，或为两跨且框架总宽度不少于其总高度的1/3 时，其计算长度可取为H 。
耳板验算方法(最新整理)

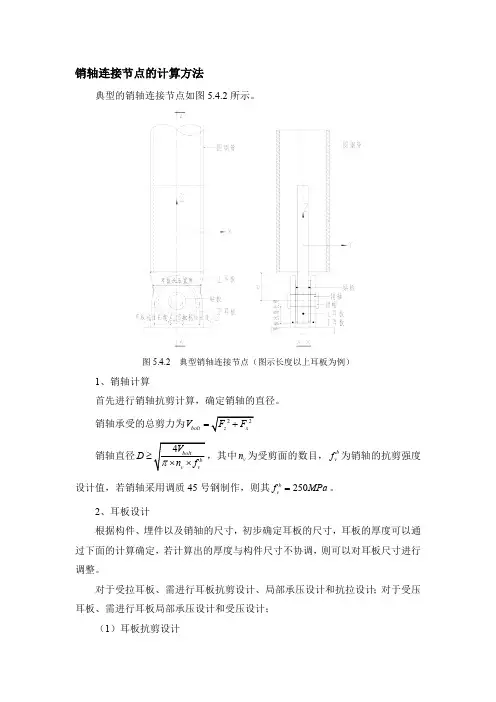

销轴连接节点的计算方法典型的销轴连接节点如图5.4.2所示。
图5.4.2 典型销轴连接节点（图示长度以上耳板为例）1、销轴计算首先进行销轴抗剪计算，确定销轴的直径。
销轴承受的总剪力为bolt V =销轴直径，其中为受剪面的数目，为销轴的抗剪强度D ≥v n b v f 设计值，若销轴采用调质45号钢制作，则其。
250b v f MPa =2、耳板设计根据构件、埋件以及销轴的尺寸，初步确定耳板的尺寸，耳板的厚度可以通过下面的计算确定，若计算出的厚度与构件尺寸不协调，则可以对耳板尺寸进行调整。
对于受拉耳板、需进行耳板抗剪设计、局部承压设计和抗拉设计；对于受压耳板、需进行耳板局部承压设计和受压设计；（1）耳板抗剪设计耳板抗剪长度，其中为耳板受剪面的数量，(115v v bolt f n t V ./⨯⨯≥⨯板)v n 板若为单耳板则，为耳板钢材的抗剪强度设计值，1.5为剪应力不均匀系2v n =板v f 数。
若耳板抗剪设计计算出的耳板厚度较大，可以通过在耳板侧面贴环板的方1t 式加以解决。
（2）耳板局部承压设计，其中为销轴直径，为螺栓的承压强度设计值，根据耳()2b bolt c t V /f D ≥⨯b c f 板的材质查《钢结构设计规范》表3.4.1-4确定。
这里需要注意的是，如果直径D 较大可能造成销轴与耳板孔壁的局压接触长度不足，根据文献，此时可取0.75D 进行计算。
D 若耳板局部承压设计计算出的耳板厚度较大，可以通过在耳板侧面贴环板2t 的方式加以解决。
（3）耳板抗拉设计耳板抗拉长度，其中为耳板抗拉强度设计值。
(3bolt t V /f ≥⨯)f （4）耳板受压设计耳板承压宽度，其中为耳板抗压强度设计值。
(4bolt t V /f ≥⨯)f ，其中为耳板的总厚度，若设置两块耳板，则单块()1234t max t ,t ,t ,t =板板t 板板耳板厚度应除以2。
3、耳板端部截面强度校核对耳板端部截面应进行强度校核，特别是对面外不能设置加劲肋的耳板，该项校核是必要的。
销轴计算书
支座销轴计算书销轴计算简图销轴轴体材料采用符合《合金结构钢》（GB/T 3077-1999）要求的40Cr ，其屈服应力为：785MPa s =。
根据《起重机设计规范》（GBT3811-2008）表25，可以得到销轴轴体的弯曲容许应力为：785/1.48530f MPa ==，抗剪容许应力为：0.6530318v f MPa=´=承压容许应力为： 1.4530742c f MPa =´=销轴轴体可按简支梁计算，拟用直径D=50mm 的销轴体。
计算作用力：Fx=35.53kN （平行于销轴长度方向），Fz=635.22kN （垂直于销轴）。
最大弯矩：635.220.0914.29.44z X F l M kN m ´=== 弯曲应力：6221414.291046.58/530/30.6810X X M N mm f N mm W s ´===<=´ 剪应力：322max 244(635.22/2)10215.78/318/33 3.1425V V N mm f N mm A t ´´===<=´´ 拉应力：3222235.531018.11/530/3.1425X F N mm f N mm A s ´===<=´ 折算应力：22379.31/530/N mm f N mm ==<= 承压承载力计算：35050742101855635.22b c c N d t f kN kN -==´´´=>å经以上计算，采用材质为40Cr ，直径D=50mm 的销轴体能满足规范要求。
