外双排脚手架计算
双排外脚手架计算

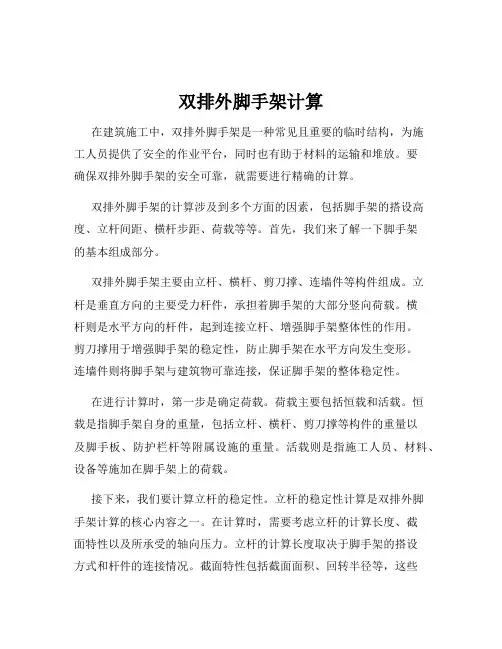

双排外脚手架计算在建筑施工中，双排外脚手架是一种常见且重要的临时结构，为施工人员提供了安全的作业平台，同时也有助于材料的运输和堆放。
要确保双排外脚手架的安全可靠，就需要进行精确的计算。
双排外脚手架的计算涉及到多个方面的因素，包括脚手架的搭设高度、立杆间距、横杆步距、荷载等等。
首先，我们来了解一下脚手架的基本组成部分。
双排外脚手架主要由立杆、横杆、剪刀撑、连墙件等构件组成。
立杆是垂直方向的主要受力杆件，承担着脚手架的大部分竖向荷载。
横杆则是水平方向的杆件，起到连接立杆、增强脚手架整体性的作用。
剪刀撑用于增强脚手架的稳定性，防止脚手架在水平方向发生变形。
连墙件则将脚手架与建筑物可靠连接，保证脚手架的整体稳定性。
在进行计算时，第一步是确定荷载。
荷载主要包括恒载和活载。
恒载是指脚手架自身的重量，包括立杆、横杆、剪刀撑等构件的重量以及脚手板、防护栏杆等附属设施的重量。
活载则是指施工人员、材料、设备等施加在脚手架上的荷载。
接下来，我们要计算立杆的稳定性。
立杆的稳定性计算是双排外脚手架计算的核心内容之一。
在计算时，需要考虑立杆的计算长度、截面特性以及所承受的轴向压力。
立杆的计算长度取决于脚手架的搭设方式和杆件的连接情况。
截面特性包括截面面积、回转半径等，这些参数可以通过选用的钢管规格查相关手册得到。
轴向压力则是由恒载和活载产生的竖向力之和。
横杆的强度和挠度计算也是必不可少的。
横杆在承受荷载时会产生弯曲应力和挠度，需要确保其强度和挠度满足规范要求。
横杆的计算跨度通常取相邻立杆之间的距离。
除了立杆和横杆，剪刀撑的计算也不容忽视。
剪刀撑的计算主要是确定其杆件的内力，以保证其能够承受水平荷载和保证脚手架的整体稳定性。
连墙件的计算同样重要。
连墙件需要能够承受风荷载以及脚手架的水平推力，其连接强度和稳定性必须得到保证。
在计算过程中，还需要考虑一些特殊情况，比如地基承载力。
如果地基承载力不足，需要采取相应的加固措施，如夯实、铺设垫板等。
双排脚手架计算
双排脚手架计算概述双排脚手架是一种常用的建筑脚手架系统，通常用于搭建建筑物的外墙和屋顶的临时支撑结构。
在搭建双排脚手架时，需要进行一系列的计算，以确保其稳定性和安全性。
本文将介绍双排脚手架的计算方法，包括确定支撑点的位置、计算梁和杆件的受力情况以及确定所需材料的数量等。
支撑点位置的确定首先，确定支撑点的位置是双排脚手架计算的重要步骤。
支撑点的位置应合理地分布在建筑物的外墙上，以确保脚手架的平衡和稳定。
一般来说，支撑点应距离脚手架的端部不得超过3米，并按照一定的间距布置，以承受脚手架的受力。
梁和杆件的受力计算在搭建双排脚手架时，梁和杆件的受力是需要计算的重要参数。
根据脚手架的高度和跨度，可以计算出梁和杆件的受力情况，以确定所需的材料和支撑点的数量。
在进行受力计算时，需要考虑到脚手架上的荷载情况，如人员和工具的重量，以及外部的风荷载等。
根据受力计算结果，可以选择合适的材料和支撑点，以确保脚手架的稳定性和安全性。
材料数量的确定在搭建双排脚手架时，需要确定所需的材料数量，以确保充足的材料供应，并避免浪费和不必要的成本。
根据受力计算结果和脚手架设计图纸，可以计算出所需的梁、杆件、脚手板等材料的数量。
在计算材料数量时，需要考虑到材料的使用寿命、使用环境和使用频率等因素，以选择合适的材料和确定所需数量。
结论双排脚手架的计算是确保其稳定性和安全性的重要步骤。
通过确定支撑点的位置、计算梁和杆件的受力情况以及确定所需材料的数量，可以有效地搭建稳定和安全的双排脚手架。
在进行计算时，需要考虑到脚手架的高度、跨度、荷载情况以及材料的使用寿命等因素，以选择合适的材料和支撑点，并根据实际情况进行调整。
只有在严格按照计算结果进行施工和使用的前提下，才能确保双排脚手架的稳定和安全。
双排脚手架计算规则

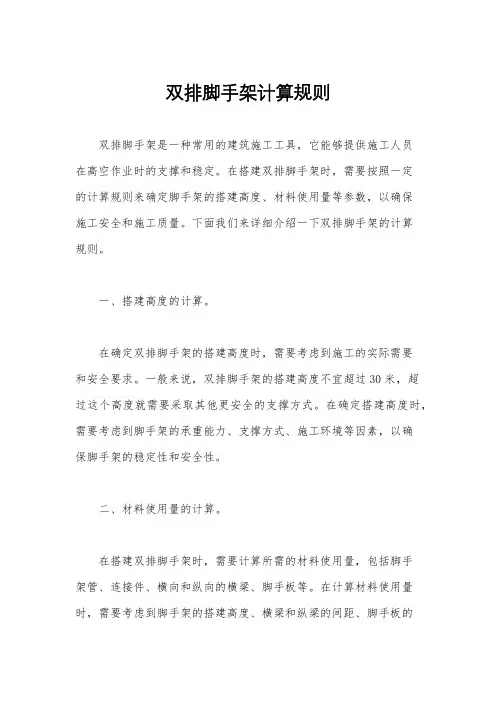

双排脚手架计算规则双排脚手架是一种常用的建筑施工工具，它能够提供施工人员在高空作业时的支撑和稳定。
在搭建双排脚手架时，需要按照一定的计算规则来确定脚手架的搭建高度、材料使用量等参数，以确保施工安全和施工质量。
下面我们来详细介绍一下双排脚手架的计算规则。
一、搭建高度的计算。
在确定双排脚手架的搭建高度时，需要考虑到施工的实际需要和安全要求。
一般来说，双排脚手架的搭建高度不宜超过30米，超过这个高度就需要采取其他更安全的支撑方式。
在确定搭建高度时，需要考虑到脚手架的承重能力、支撑方式、施工环境等因素，以确保脚手架的稳定性和安全性。
二、材料使用量的计算。
在搭建双排脚手架时，需要计算所需的材料使用量，包括脚手架管、连接件、横向和纵向的横梁、脚手板等。
在计算材料使用量时，需要考虑到脚手架的搭建高度、横梁和纵梁的间距、脚手板的铺设方式等因素，以确保脚手架的稳定和安全。
三、承重能力的计算。
双排脚手架的承重能力是一个非常重要的参数，它直接关系到脚手架的安全性。
在计算脚手架的承重能力时，需要考虑到脚手架的材料、连接方式、支撑方式等因素，以确保脚手架能够承受施工现场的实际荷载。
在进行承重能力的计算时，需要参考相关的国家标准和规范，以确保计算结果的准确性和合理性。
四、搭建规范的计算。
在搭建双排脚手架时，需要按照相关的搭建规范来进行计算和设计。
搭建规范包括脚手架的结构设计、支撑方式、连接方式、施工安全等方面的要求，它是保证脚手架施工质量和安全的重要依据。
在进行搭建规范的计算时，需要考虑到施工现场的实际情况，以确保脚手架的搭建符合规范要求。
五、施工安全的计算。
在搭建双排脚手架时，需要考虑到施工安全的因素。
这包括脚手架的搭建高度、承重能力、支撑方式、连接方式等方面的要求，以确保施工人员在脚手架上的安全。
在进行施工安全的计算时，需要考虑到施工现场的实际情况和施工人员的实际需求，以确保施工安全的实现。
总之，双排脚手架的计算规则是确保施工质量和安全的重要依据，它涉及到脚手架的搭建高度、材料使用量、承重能力、搭建规范、施工安全等方面的要求。
双排脚手架及满堂脚手架配件量计算
双排脚手架及满堂脚手架配件量计算首先，我们需要确定双排脚手架的尺寸。
一般情况下，双排脚手架的长度为2米，高度为1.5米。
在计算配件量时，我们需要考虑到每个脚手架的横梁、立杆和斜杆等配件的数量。
1.横梁配件数量计算：双排脚手架的横梁一般为金属材料制作，常用的规格有1.5米、2米和3米等。
我们需要计算双排脚手架所需的横梁数量。
假设双排脚手架的长度为10米，每个横梁的长度为2米，则所需的横梁数量为10米/2米=5个。
2.立杆配件数量计算：双排脚手架的立杆负责支撑整个脚手架的重量，一般为铝合金或钢材制成。
立杆的高度为1.5米，我们需要计算双排脚手架所需的立杆数量。
假设双排脚手架的高度为6米，则所需的立杆数量为6米/1.5米=4个。
3.斜杆配件数量计算：斜杆主要用于加强脚手架的稳定性，一般为铝合金或钢材制成。
斜杆的长度一般为2.5米，我们需要计算双排脚手架所需的斜杆数量。
假设双排脚手架的长度为10米，则所需的斜杆数量为（10米+2.5米）/2.5米=5个。
总结起来，双排脚手架的配件数量为：横梁5个、立杆4个、斜杆5个。
在使用脚手架时，还需要考虑到脚手架的连接件、固定件等配件的数量。
这些配件的数量计算可以根据具体使用情况和施工需要进行具体操作。
满堂脚手架是一种类似于双排脚手架的工具，它主要用于搭建大面积的工作平台。
满堂脚手架的配件量计算与双排脚手架类似，只是在计算配件数量时需要考虑到满堂脚手架的长度和宽度。
与双排脚手架相比，满堂脚手架通常要更加庞大，所需的配件数量也会更多一些。
在计算满堂脚手架的配件量时，我们需要根据具体使用情况和工程要求进行计算。
我们需要确定满堂脚手架的面积，并结合满堂脚手架的垂直支撑杆和水平撑杆等配件的长度进行计算。
同样，还需要考虑到满堂脚手架的连接件、固定件等配件的数量。
在实际的工程中，满堂脚手架的配件数量的计算可能会更加复杂，需要根据具体的工程要求、设计方案和实际搭建情况进行计算。
对于大型的满堂脚手架，还需要考虑到脚手架的承重能力、稳定性等因素。
双排落地式外脚手架计算
双排落地式外脚手架计算双排落地式外脚手架是一种常用的搭建工程脚手架的方案。
它是由两排支撑立杆、横杆和斜杆组成，通过固定悬挑板和水平、垂直杆件形成一个稳定的工作平台。
在使用双排落地式外脚手架时，需要进行一些计算，以确保脚手架的稳定性和安全性。
下面将详细介绍双排落地式外脚手架的计算方法。
首先，我们需要计算支撑立杆的承载能力。
支撑立杆是双排落地式外脚手架的主要支撑结构，它承受整个脚手架及其负载的重量。
支撑立杆的承载能力可以通过计算其截面积和截面形状来确定。
其次，我们需要计算横杆的长度和负载能力。
横杆是连接两排支撑立杆的重要结构，需要具备足够的长度和承载能力，以保证整个脚手架的稳定性。
横杆的长度可以通过计算工作平台的长度和悬挑板的长度之和来确定。
横杆的负载能力可以通过计算其截面积和材质的抗弯能力来确定。
然后，我们需要计算斜杆的长度和角度。
斜杆是连接支撑立杆和横杆的结构，可以增加脚手架的稳定性和承载能力。
斜杆的长度可以通过计算支撑立杆和横杆之间的距离来确定。
斜杆的角度可以通过计算其长度和高度的比值来确定，通常建议角度保持在45度左右。
接下来，我们需要计算悬挑板的长度和宽度。
悬挑板是工作平台的组成部分，需要具备足够的长度和宽度，以满足施工人员的工作需求。
悬挑板的长度可以根据工作平台的长度确定。
悬挑板的宽度可以通过计算所需的工作空间来确定。
最后，我们需要计算脚手架的整体稳定性。
脚手架的稳定性取决于其整体结构和各个部件的承载能力。
在计算脚手架的稳定性时，需要考虑脚手架的高度、支撑立杆的间距和地面的稳定性等因素。
通常，脚手架的高度不宜超过其宽度的3倍，并且脚手架的底部应固定在坚实的地面上。
脚手架计算规则
.外墙脚手架＝外边线×砌筑高度（不扣除门窗空圈洞口面积）2.里脚手架＝内墙净长×墙高（不扣除门窗空圈洞口面积）3.围墙脚手架＝围墙中心线×墙高（室外自然地坪至围墙顶面标高）4.满堂脚手架＝室内净空水平投影面积（不扣除附墙垛、柱等所占面积）5.水平防护脚手架按实际铺板的水平投影面积计算6.垂直防护脚手架＝自然地坪至最上层横杆之间的塔设高×实际塔设长度综合脚手架的工程量按建筑物的总建筑面积计算在计价清单中规定：1、外脚手架分不同墙高，按外墙外边线的凹凸（包括凸出阳台）总长度以设计室外地坪至外墙的顶板面或檐口的高度计算，有女儿墙的高度算至女儿墙顶面。
2、计算外脚手架时，门窗洞口及穿过建筑物的通道的空洞面积不扣除，有山墙者，以山尖1/2高度计算。
3、毛石挡土墙砌筑高度超过1.2M，按一面外脚手架计算。
4、挑脚手架，按搭设长度和层数，以延长米计算。
5、垂直防护架，按自然地坪至最上一层横杆之间的搭设高乘以实际搭设长度以平方米计算。
1.综合脚手架综合包括内容：（a）内、外墙砌筑脚手架（b）外墙脚手架（c）檐高20m以内的斜道和上料平台未包括内容（a）高度在3.6m以上的天棚抹灰或安装脚手架（b）基础深度超过2m（自设计室外地坪起）的混凝土运输脚手架（c）电梯安装井道脚手架（d）人行过道防护脚手架(e) 房屋加层脚手架，构筑物及附属工程脚手架以上以上综合脚手架未包括项目发生时，按单项脚手架规定另列项目计算2.a.综合脚手架按房屋建筑面积计算，计量单位：平方米，具体计算规则参考房屋建筑面积计算规则。
b.3.满堂脚手架适用于天棚安装，高度在超过3.6m以上至5.2m以内的天棚抹灰或安装按满堂脚手架基本层计算，高度在5.2m以上，另按增加层定额计算，如仅勾缝，刷浆或油漆时，按满堂脚手架定额乘系数0.2，满堂脚手架在同一操作地点进行多种操作时（不另行搭设），只能计算一次脚手架费用。
双排外竹脚手架计算书
双排外竹脚手架计算书xx工程；工程建设地点:xx；属于框架结构；地上12层；地下2层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。
本工程由xx投资建设，xx设计，地质勘察，xx监理，组织施工；由xx担任项目经理，担任技术负责人。
本脚手架计算书依据《建筑结构荷载规范》、《施工技术》（2000年3月刊）、《建筑施工落地双排外竹脚手架技术规程》(DB22/47-2005)、本工程施工图纸、施工组织设计编制。
一、脚手架参数信息：1、基本参数本工程外墙双排竹脚手架的搭设高度为18m，立杆横距为1m，立杆纵(跨)距为1.4m，横杆步距为1.8m。
2、材料参数搭设本脚手架所用的材料为毛竹，弹性模量E=30000kN/m2，抗压强度设计值为12kN/m2，抗弯强度设计值为66 kN/m2。
小横杆平均外径为110mm，壁厚为6mm，其截面惯性矩为I=π×[1104-(110-6)4]/64=1444354.291 mm4。
大横杆平均外径为110mm，壁厚为8mm，其截面惯性矩为I=π×[1104-(110-8)4]/64=1873507.629 mm4。
立杆平均外径为120mm，壁厚为12mm，其截面惯性矩为I=π×[1204-(120-12)4]/64=3500475.632 mm4。
所用的脚手板为竹笆片脚手板，其自重为0.3kN/m2，安全网自重为0.005 kN/m2。
二、小横杆验算：小横杆按照单跨简支梁进行计算1、小横杆的荷载计算：作用在小横杆上的荷载包括施工荷载为1kN/mm2，转化为作用在小横杆上的线荷载为q1=1×1.4/(2+1)=0.467kN/m；脚手板荷载，q2=0.3×1.4/(2+1)=0.14kN/m。
=1.4×q1+1.2×q2=0.821kN/m。
所以，作用在小横杆上的荷载为q小2、小横杆抗弯强度验算：小横杆的最大弯矩为，M=0.821×12/8=0.103kN·m最大弯矩处竹子的截面抵抗矩为：W=π×[1104-(110-6)4]/(32×110)=26260.987mm3。
双排脚手架工程量计算公式举例说明
双排脚手架工程量计算公式举例说明在建筑施工中，双排脚手架可是个常见且重要的家伙。
要搞清楚它的工程量计算，那可得费点心思。
咱们今天就来好好说道说道这双排脚手架工程量的计算公式。
咱先来说说啥是双排脚手架。
简单讲，就是在建筑物的外墙周围，左右两边都搭起的脚手架。
这就像给建筑物穿上了一层“保护甲”，让工人师傅们能安全又方便地干活。
那它的工程量咋算呢？咱先从基础的说起。
双排脚手架的工程量通常按照外墙外边线的长度乘以外墙的高度来计算。
这外墙的高度呢，要从设计室外地坪算到檐口的高度或者女儿墙的顶部。
比如说，有个小三层的楼房，长 20 米，宽 10 米，室外地坪到檐口的高度是 10 米。
那这外墙外边线的长度就是（20 + 10）× 2 = 60 米。
然后乘以高度 10 米，这双排脚手架的工程量就是 600 平方米。
但这里面还有些小细节得注意。
要是有突出墙面的阳台，那阳台这部分可不能重复计算。
还有，如果建筑物有不同的高度，那得分别计算。
我之前在一个工地上就碰到过这么个情况。
那是个商住两用楼，下面两层是商铺，上面是住宅。
商铺的层高比较高，住宅的层高相对低一些。
刚开始计算工程量的时候，有人就把整个楼当成一样高来算了，结果可闹了笑话。
后来我们重新仔细测量，按照不同的高度分段计算，这才把工程量算对。
另外，还有一些特殊部位，比如楼梯间、电梯间的外墙，这些地方的脚手架工程量也要单独计算。
总之，计算双排脚手架的工程量可不能马虎，得仔细测量，按照公式，注意各种细节，才能算出准确的结果。
这样才能保证工程预算准确，施工顺利进行。
希望我上面说的这些能让您对双排脚手架工程量的计算有更清楚的了解。
在实际操作中，多琢磨多练习，您就会越来越熟练啦！。
脚手架计算
（一）求N值1、N gk1（一步一纵距）自重（1）立杆：立杆长度为脚手架的步距h，脚手架为双排（乘以2），再乘以每m 长的重量就等于一步一纵距的立杆自重（0.0384kg/m）。
a、单立杆计算公式=2h×自重=2×1.5×0.0384=0.1152 KNb、双立杆计算公式=2×2h×自重=2×2×1.5×0.0384=0.2304 KN（2）大横杆：大横杆长度为脚手架的纵距L，因脚手架里外排各有一根大横杆，所以乘以2，再乘以每m长的重量。
大横杆计算公式=2L×自重=2×1.5×0.0384=0.1152 KN （3）小横杆：脚手架每一纵距内只有一根小横杆，在立杆与大横杆的交点处，小横杆伸出外排杆15cm，伸出里排杆25cm，双排脚手架宽度为b=1.4m，里排立杆距外墙40cm。
小横杆计算公式=（0.15+脚手架宽b+0.25）×1×自重=（0.15+1.4+0.25）×1×0.0384=0.0692 KN（4）扣件：扣件选用可锻铸造扣件，每个自重0.015Kg。
扣件个数=一根小横杆上两个+立杆与大横杆一个×2（双排）+接头扣件（立杆及大横杆接6m长用一个接头扣件。
）（h/b×2+L/b×2）都加在一起即为扣件个数，再乘每个重量。
平立杆脚手架计算公式=[2+2+（h/b×2+L/b×2）]×0.015=[2+2+(1.5/b×2+1.5/b×2)]×0.015=(2+2+1)×0.015=0.075 KN双立杆脚手架计算公式=7.5×0.015=0.1125 KN（5）合计每步重：平立杆N GK11=0.1152+0.1152+0.06912+0.075=0.37452 KN双立杆N G11=0.1152+0.1152+0.06912+0.1125=0.412 KN（6）n步=H/h=50/1.5=34步n=n/2×N GK1+n/2×N GK2=17×0.37452+17×0.4120=13.3712 KN以上计算的自重13.3712 KN是由里外四根立杆承重，所以应将自重除以2，求出双立杆承重。
双排外脚手架计算
主厂房外脚手架承载能力验算纳林河二号矿井选煤厂总承包工程-主厂房外脚手架采用钢管双排外脚手架搭设扣件连接，钢管型号Φ48.3×3.6mm，自重39N/m，抗压强度设计值205N/mm2。
钢管脚手架计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）,计算中出现的查表数据除特殊说明外均出自此规范。
现场参数：双排脚手架搭设高度36m，立杆采用单立杆，立杆纵距L a=1.5m，横距L b=0.8m，步距h=1.8m，连墙件采用二步三跨，竖向间距3.6m水平间距3m。
脚手板采用竹串片脚手板，自重0.35KN/m2；挡脚板采用竹串片脚手板挡板，自重0.172KN/m；施工活载2KN/m2。
一、纵向、横向水平杆强度、扰度和连接扣件的抗滑移承载力验算1、横向水平杆的抗弯强度计算取一跨，按简支梁均布荷载计算。
小横杆恒载标准值q g1包括：钢管自重0.039KN/m，脚手板自重0.35KN/m2×1.5m=0.525KN/m，活载标准值q q1=2KN/m2×1.5m=3KN/m。
弯矩设计值M=1.2M Gk+1.4∑M Qk=1.2×(q g1×L2)/8+1.4×(q q1×L2)/8=1.2×0.56KN/m×0.82/8+1.4×3KN/m×0.82/8=0.39KN·m截面模量W查表弯曲正应力σ=M/W=0.39KN·m/5.26cm2=74N/mm2<205N/mm2满足规范要求！2、横向水平杆的扰度计算扰度w=5qL4/384EIE为钢管弹性模量=2.06×105I为钢管惯性矩=12.71cm4带入计算得w=1.02mm<800/150与10mm满足规范要求！3、纵向水平杆抗弯强度计算取3跨计算，恒载均布，活载按最不利位置隔跨布置恒载q g=0.35KN/m2×0.8m/2+0.039KN/m=0.18KN/m活载q q=2KN/m2×0.8m/2=0.8KN/m自重弯矩标准值M GK=K1qL2施工荷载弯矩标准值M Qk=K2qL2K1、K2为最不利荷载布置时弯矩系数K1=0.08，K2=0.101弯矩设计值M=1.2M Gk+1.4∑M Qk数据代入得M=0。
双排脚手架计算公式举例说明
双排脚手架计算公式举例说明脚手架工程量计算规则及说明一、工程量计算规则脚手架分综合脚手架、单项脚手架两种形式。
凡能计算建筑面积的、且由一个施工单位总承包的工业与民用建筑单位工程，均应执行综合脚手架定额；凡不能计算建筑面积而必须搭设脚手架的、或能计算建筑面积但建筑工程和装饰装修工程分别由若干个施工单位承包的单位工程和其他工程项目，可执行单项脚手架定额。
（一）综合脚手架1.综合脚手架工程量，按建筑物的总建筑面积以m2计算。
2.综合脚手架定额项目中的单层建筑物是指一层和一层带地下室的单位工程，多层建筑物是指二层以上（不计地下室层）的单位工程。
3.影剧院、礼堂带有吊顶者，其吊顶高度在4.5m以上时，所需满堂脚手架，可按影剧院、礼堂增加满堂脚手架定额计算。
4.综合脚手架定额项目内不包括建筑物垂直封闭、垂直防护架及水平防护架、防护栏杆，实际需要时应另行计算。
5.按综合脚手架定额计算时，除以上规定可增加计算的单项脚手架外，不得再计算其他脚手架。
（二）单项脚手架1.外脚手架及建筑物垂直封闭工程量按外墙外边线长度，乘以室外地坪至外墙顶高度以m2计算，突出墙外面宽度在24cm以内的墙垛，附墙烟囱等不展开计算脚手架工程量，超过24cm以外时按图示尺寸展开计算，并入外脚手架工程量之内。
不扣除门窗洞口，空圈等所占的面积。
2.里脚手架工程量按墙面垂直投影面积计算。
3.独立柱按单排外脚手架定额项目计算，其工程量按图示柱结构外围周长另加3.60m乘高度以m2计算。
4.室内天棚装饰面距设计室内地坪在3.60m以上时，应计算满堂脚手架，计算满堂脚手架后，墙面装饰工程则不再计算脚手架。
满堂脚手架工程量按室内净面积以m2计算，其高度在3.60～5.20m之间时，计算基本层，超过5.20m 时，每增加1.20m按增加一层计算。
计算式如下：满堂脚手架增加层数＝(室内净高度－5.20(m))/1.20(m)5.架空运输脚手架工程量按搭设长度以延长m计算。
双排外脚手架计算
双排外脚手架计算1. 概述本文档主要介绍了双排外脚手架的计算方法，包括脚手架的搭设高度、跨度、立杆间距、横杆间距、纵距、步距等参数的计算方法，以及立杆、横杆、纵杆、扣件等受力分析和计算。
2. 脚手架搭设参数计算2.1 搭设高度脚手架的搭设高度应根据施工要求及建筑物的高度确定。
一般可根据建筑物的高度、施工层数、施工内容等因素综合考虑，适当预留一定的高度。
2.2 跨度脚手架的跨度指脚手架横杆的长度，一般可根据建筑物跨度和施工需求确定。
脚手架跨度不宜过大，以免造成脚手架不稳定。
一般跨度范围在6-8米之间。
2.3 立杆间距脚手架的立杆间距指立杆之间的距离，一般可根据脚手架搭设高度、跨度等因素确定。
立杆间距应保持均匀，一般为跨度的1/3-1/4。
2.4 横杆间距脚手架的横杆间距指横杆之间的距离，一般可根据脚手架搭设高度、跨度等因素确定。
横杆间距应保持均匀，一般为跨度的1/2-1/3。
2.5 纵距脚手架的纵距指纵杆之间的距离，一般可根据脚手架搭设高度、跨度等因素确定。
纵距应保持均匀，一般为跨度的1/3-1/4。
2.6 步距脚手架的步距指脚手架横杆的步距，一般可根据脚手架搭设高度、跨度等因素确定。
步距应保持均匀，一般为跨度的1/2-1/3。
3. 受力分析和计算3.1 立杆受力分析立杆是脚手架的主要支撑构件，承受着脚手架的全部荷载。
立杆的受力计算应考虑立杆的自重、横向风力、纵向风力、施工荷载等因素。
3.2 横杆受力分析横杆是脚手架的连接构件，承受着立杆传来的荷载，并将其传递到立杆上。
横杆的受力计算应考虑横杆的自重、施工荷载、风力等因素。
3.3 纵杆受力分析纵杆是脚手架的拉结构件，承受着脚手架的纵向风力，并将其传递到立杆上。
纵杆的受力计算应考虑纵杆的自重、风力等因素。
3.4 扣件受力分析扣件是脚手架连接立杆和横杆的紧固件，承受着立杆和横杆传来的荷载。
扣件的受力计算应考虑扣件的自重、施工荷载等因素。
4. 结论本文档详细介绍了双排外脚手架的计算方法，包括脚手架搭设参数的计算和受力分析。
双排脚手架计算(完整版)
脚手架施工方案一、工程概况本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。
二、搭设形式和材质1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。
2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。
新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。
3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。
4、脚手板采用竹脚手板。
三、施工准备1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。
2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。
5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
四、搭设（一）地基与基础1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。
2、脚手架底座底面标高宜高于自然地坪50mm。
基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。
3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。
并将底座、垫板准确放在定位线上。
（二）搭设1、搭设作业顺序：先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。
双排外竹脚手架计算书
双排外竹脚手架计算书计算依据:1、《建筑施工竹脚手架安全技术规范》JGJ254-20112、《建筑施工落地双排外竹脚手架技术规程》DB22/47-20053、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036 《施工技术》（2000年3月刊）一、脚手架参数信息1基本参数本工程外墙双排竹脚手架的架体高度为24m,立杆横距为1.05m,立杆纵（跨）距为1.5m立面图2、材料参数搭设本脚手架所用的材料为毛竹，弹性模量E=30000N/mm2，抗压强度设计值为12N/m m2,抗弯强度设计值为66N/mm2。
横向水平杆平均外径为90mm,壁厚为6mm,其截面惯性矩为匸nX [9-(90-2 6)4]/64=14403651.031 mm4。
纵向水平杆平均外径为110mm,壁厚为8mm，其截面惯性矩为匸nX [110110-2 X°]/644=3354391.574 mm。
立杆平均外径为120mm,壁厚为10m m,其截面惯性矩为匸nX [12-0120-2 X)4]/64=52740021.676 mm。
所用的脚手板为竹笆片脚手板，其自重为0.14kN/m2,安全网自重为0.005kN/m2。
二、横向水平杆验算横向水平杆按照单跨简支梁进行计算q1横向水平杆的荷载计算作用在横向水平杆上的荷载包括施工荷载为3kN/mm2，转化为作用在横向水平杆上的线荷载为q1=3X.5/(2+1)=1.5kN/m;脚手板荷载，q2=0.14 X.5/(2+1)=0.07kN/m。
所以，作用在横向水平杆上的荷载为q小=1.4 X什1.2 X2=2.184kN/m。
2、横向水平杆抗弯强度验算横向水平杆的最大弯矩为，M=2.184X1.05/8=0.301kN m最大弯矩处竹子的截面抵抗矩为：W nX [90-(90-2 6)4]/(32 90)=31192.245口0?。
双排脚手架面积计算规则
双排脚手架面积计算规则
1. 嘿，你知道吗？双排脚手架面积计算，那可不能瞎算呀！就好比盖房子，你得把每一块砖的位置都算清楚。
比如咱盖一个小房子，那脚手架面积就得把四周都算上。
2. 哎呀呀，计算双排脚手架面积得仔细着点呀！这可不是闹着玩的。
就像你拼图一样，少一块都不行，每一块的面积都要算准咯！你想想，要是算错了，那工程不就出问题啦？就像摆积木摆错了一样。
3. 喂，要记住哦，双排脚手架面积不是随随便便就算出来的！好比走迷宫，得找对路呀。
比如说有个大仓库要搭脚手架，那可得精确计算，不能马虎啊！
4. 嘿，你可别小瞧这双排脚手架面积计算呐！就像给人穿衣服，得合身才行呢。
比如那高楼大厦，算面积就得格外用心，不然怎么保障施工安全呀？
5. 哇塞，这双排脚手架面积计算真的很重要呀！就好像做饭放调料，得恰到好处。
像那种大型场馆的搭建，面积算错了可不得了呀！
6. 哟呵，一定要搞清楚双排脚手架面积计算规则呀！这就跟下棋一样，一步错步步错。
若是一栋小楼的脚手架，那也得认真对待，不能含糊呐！
7. 嘿呀，可得重视双排脚手架面积计算呀！好比跑步比赛，差一点都不行呢。
像是一些复杂的建筑结构，更得仔细算咯！
8. 哎呀，要好好算那双排脚手架面积哦！这就像给花浇水，多了少了都不行。
一个大桥的修建，脚手架面积算好了才能顺利施工呀！
9. 总之呢，双排脚手架面积计算一定要准确无误呀！可不能马马虎虎的，这关乎着工程能不能顺利进行呢！
结论：双排脚手架面积计算非常重要，必须严格按照规则仔细计算，不能有丝毫差错，否则会对工程产生严重影响。
双排脚手架计算规则详解
双排脚手架计算规则详解【一：研究报告风格】一、概述脚手架是建筑工程中常用的临时搭建结构，用于支撑和保护施工人员及材料。
双排脚手架是一种常见的脚手架类型，其搭建和计算规则对工程质量和施工安全至关重要。
本文将详细介绍双排脚手架的计算规则及相关细节。
二、双排脚手架基本构造双排脚手架由立杆、横杆、纵杆、扣件和踏板等组成。
立杆负责支撑整个结构，横杆和纵杆则连接立杆，形成稳定的整体。
扣件则用于固定杆件之间的连接，确保整个结构的稳固性。
踏板则用于承载施工人员及材料。
三、双排脚手架计算规则1. 选用合适的材料：双排脚手架的材料应选用高强度、耐腐蚀的铝合金或钢材，以确保脚手架具有足够的承载能力和稳定性。
2. 确定立杆的数量和间距：根据工程需求，合理确定双排脚手架的立杆数量和间距，以满足承载要求和施工安全。
3. 计算横杆和纵杆的距离：根据脚手架的类型和施工条件，计算出横杆和纵杆之间的距离，以保证整个结构的稳定性和安全性。
4. 确定扣件的数量和间距：根据脚手架的结构和承载要求，计算出扣件的数量和间距，确保扣件能够牢固固定杆件。
5. 确定踏板的布置：根据工程需求和施工规范，合理布置踏板，确保踏板的承载能力和稳定性。
四、本文档涉及附件本文档涉及的附件包括脚手架计算表格、施工图纸和材料清单等。
附件详细记录了双排脚手架的计算结果和相关信息。
五、本文所涉及的法律名词及注释1. 脚手架：建筑工程中用于支撑和保护施工人员及材料的临时搭建结构。
2. 立杆、横杆、纵杆：脚手架中用于连接和支撑整个结构的杆件。
3. 扣件：脚手架中用于固定杆件之间连接的部件。
4. 踏板：脚手架上用于承载施工人员及材料的平台。
【二：指南风格】一、简介双排脚手架是一种常见的临时搭建结构，广泛应用于建筑工程中。
本文旨在详细介绍双排脚手架的计算规则，以便工程师和施工人员能够正确搭建和使用脚手架，确保施工质量和人员安全。
二、双排脚手架的组成1. 立杆：立杆是双排脚手架的主要支撑结构，通常由钢管或铝合金材料制成。
双排脚手架计算原理(双排脚手架计算公式)
双排脚手架计算原理(双排脚手架计算公式) 1：正文：第一章双排脚手架计算原理1.1 双排脚手架概述双排脚手架是一种常见的搭建临时工作平台的工具，它由两排立柱和连接这两排立柱的横向和纵向杆件组成。
在搭建双排脚手架时，需要考虑各种因素，包括横向和纵向杆件的尺寸、角度和材质等。
1.2 双排脚手架计算原理双排脚手架的计算原理基于结构力学的知识，主要包括以下几个方面：1.2.1 立柱的承载能力计算立柱的承载能力是双排脚手架的关键参数之一，它与立柱的截面尺寸、材质强度以及支撑方式有关。
根据结构力学的原理，可以通过应力与截面积的关系来计算立柱的承载能力。
1.2.2 杆件的抗弯能力计算横向和纵向杆件通常会受到一定的弯曲力，因此需要计算其抗弯能力。
抗弯能力的计算涉及到杆件的截面形状、尺寸以及材质的弯曲强度等。
根据杆件的受力情况，可以采用梁的弯曲理论来进行计算。
1.2.3 连接件的耐力计算连接件的耐力是双排脚手架整体的稳定性和安全性的重要因素。
连接件的耐力计算通常涉及到连接件的截面尺寸、材质强度以及连接方式等。
根据连接件的受力情况，可以采用刚度法或强度法来进行计算。
1.3 双排脚手架计算公式双排脚手架的计算过程中会涉及到一些公式的应用，下面是一些常用的双排脚手架计算公式：1.3.1 立柱承载能力计算公式立柱的承载能力计算公式如下：N = S * σ其中，N为立柱的承载能力，S为立柱的截面积，σ为立柱材料的抗拉强度。
1.3.2 杆件抗弯能力计算公式杆件的抗弯能力计算公式如下：M = F * l其中，M为杆件的弯矩，F为作用在杆件上的力，l为杆件的长度。
1.3.3 连接件耐力计算公式连接件的耐力计算公式如下：P = A * σ其中，P为连接件的耐力，A为连接件的截面积，σ为连接件材料的抗拉强度。
附件：本文档附带的文件包括双排脚手架的设计图纸和计算表格等。
法律名词及注释：1. 承载能力：指材料或结构构件在一定条件下的负载承受能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双排落地式脚手架计算书一、编制说明钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。
计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。
具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为 1.8m。
连墙件采用三步三跨，竖向间距 5.4m，水平间距 3.6m。
横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。
采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2 考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2 考虑。
施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。
二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
设大横杆数量为：2 根。
㈠均布荷载的计算大横杆的自重标准值：0.0384 kN/m；脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m；活荷载标准值：3.0×1.05/3＝1.05 kN/m；静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m；活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。
㈡强度计算最大弯矩考虑三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：M1max＝0.08q1l2＋0.101q2l2跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m支座最大弯矩计算公式如下：M2max＝－0.10q1l2－0.117q2l2支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m选择支座弯矩和跨中弯矩的最大值进行强度验算：σ＝Mmax/W＝.2755×1000000/5080＝54.2323 N/mm2；因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。
㈢挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下：Vmax＝0.677q1l4/100EI＋q2l4/100EI静荷载标准值：q1＝.0384＋.1225＝.1609 kN/m；活荷载标准值：q2＝Q＝1.05 kN/m；三跨连续梁均布荷载作用下的最大挠度Vmax＝0.677×.1609×（1.2×1000）4/（100×206000×121900）＋0.990×1.05×（1.2×1000）4/（100×206000×121900）＝.9483 mm 因为Vmax＝.9483mm ≤l/150 并且≤10mm 符合要求。
三、小横杆的计算小横杆按照简支梁进行强度和扰度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。
㈠荷载计算值大横杆的自重标准值：P1＝.0384×1.2＝.0461 kN脚手板的荷载标准值：P2＝0.35×1.05×1.2/3＝.147 kN活荷载标准值：Q＝3.0×1.05×1.2/3＝1.26 kN荷载的计算值：P＝1.2×（.0461＋.147）＋1.4×1.26＝1.9957 kN㈡强度计算最大弯矩考虑为小横杆自重均布荷载和荷载的计算值最不利分配弯矩和。
均布荷载最大弯矩计算公式如下：Mqmax＝ql2/8Mqmax＝1.2×0.0384×1.052/8＝.0064 kN.m集中荷载最大弯矩计算公式如下：Mpmax＝Pl/3Mpmax＝1.9957×1.05/3＝.6985 kN.m最大弯矩Mmax＝Mqmax＋Mpmax＝.0064＋.6985＝.7049 kN.m选择最大弯矩值进行强度验算σ＝Mmax/W＝.7049×1000000/5080＝138.7598 N/mm2因为σ＝138.7598 N/mm2≤205 N/mm2符合要求。
㈢挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和。
小横杆自重均布荷载引起的最大挠度计算公式：Vqmax＝5ql4/384EIVqmax＝5×0.0384×（1.05×1000）4/（384×206000×121900）＝.0242 mm集中荷载标准值：P＝.0461＋.147＋1.26＝1.4531 kN集中荷载标准值最不利分配引起的最大挠度计算公式如下：Vpmax＝23Pl3/684EIVpmax＝23×1.4531×1000×（1.05×1000）3/（684×206000×121900）＝2.3776 mm最大挠度和Vmax＝Vqmax＋Vpmax＝.0242＋2.3776＝2.4018 mm因为Vmax＝2.4018mm ≤l/150 并且≤10mm 符合要求。
四、扣件抗滑力的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算（规范5.2.5）：R≤Rc其中：Rc —扣件抗滑承载力设计值；R —纵向或横向水平杆传给立杆的竖向作用力设计值。
当脚手架采用单扣件架设Rc＝8 kN，采用双扣件架设Rc＝16 kN。
横杆的自重标准值：P1＝＝0.0384×0.5×1.05＋0.0384×1.2＝.0662 kN脚手板的荷载标准值：P2＝0.35×1.05×1.2/2＝.2205 kN活荷载标准值：Q＝3.0×1.2×1.05/2＝1.89 kN荷载的计算值：R＝1.2×（.0662＋.2205）＋1.4×1.89＝2.99 kNR≤Rc＝8 kN，扣件抗滑承载力的设计计算满足要求。
五、脚手架整体计算的荷载标准作用于脚手架的荷载包括静荷载、活荷载和风荷载。
㈠静荷载标准值包括内容：⑴每米立杆承受的结构自重标准值：.1161 kN/m。
NG1＝.1161×20＝2.322 kN⑵脚手板自重标准值：0.35 kN/m2NG2＝0.35×4×1.2×1.05/2＝.882 kN⑶栏杆和挡脚手板自重标准值：0.11 kN/mNG3＝0.11×4×1.2/2＝.264 kN⑷吊挂的安全网施工荷载标准值：0.005 kN/m2NG4＝0.005×1.2×20＝.12 kN经计算得到，静荷载标准值为：NG＝NG1＋NG2＋NG3＋NG4＝2.322＋.882＋.264＋.12＝3.588 kN㈡活荷载标准值活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的一半取值。
经计算得到，活荷载标准值为：NQ＝3.0×2×1.05×1.2/2＝3.78 kN㈢风荷载标准值风荷载标准值按以下公式计算（规范4.2.3）Wk＝0.7μz•μs•Wo其中：Wo——基本风压：0.30 kN/m2μz——风荷载高度变化系数：1.2483μs——风荷载体型系数：1.3037经计算得到，风荷载标准值为：Wk＝0.7×0.30×1.2483×1.3037＝.3418 kN/m2㈣立杆的计算值⑴不考虑风荷载时，立杆轴向力设计值计算公式（规范5.3.2）N＝1.2NG＋1.4NQ＝1.2×3.588＋1.4×3.78＝9.5976 kN⑵考虑风荷载时，立杆轴向力设计值计算公式（规范5.3.2）N＝1.2×NG＋0.85×1.4NQ＝1.2×3.588＋0.85×1.4×3.78＝8.8038 kN⑶风荷载设计值产生的立杆段弯矩计算公式（规范5.3.4）MW＝0.85×1.4Wklah2/10＝.1581 kN.m⑷风荷载标准值产生的立杆段弯矩计算公式MW＝Wklah2/10＝.1329 kN.m六、立杆的稳定性计算㈠不组合风荷载时，立杆的稳定性计算公式（规范5.3.1）σ＝N/ψA≤［f］立杆的轴心压力设计值：N＝9.5976 kN计算长度（规范5.3.3）l0＝κμh 其中：κ＝1.155；μ＝1.7；h＝1.8 l0＝κμh＝1.155×1.7×1.8＝3.5343 m轴心受压立杆稳定性系数ψλ＝l0/i＝3.5343×1000/15.782＝223.945查表得：ψ＝.145立杆材料特性：A＝489.303 mm2 W＝5080 mm3 ［f］＝205 N/mm2 σ＝N/ψA＝9.5976×1000/（.145×489.303）＝135.2748 N/mm2因为σ＝135.2748 N/mm2≤205 N/mm2符合要求。
㈡组合风荷载时，立杆的稳定性计算公式（规范5.3.1）σ＝N/ψA＋MW/W≤［f］立杆的轴心压力设计值：N＝8.8038 kN计算长度（规范5.3.3）l0＝κμh 其中：κ＝1.155；μ＝1.7；h＝1.8 l0＝κμh＝1.155×1.7×1.8＝3.5343 m轴心受压立杆稳定性系数ψλ＝l0/i＝3.5343×1000/15.782＝223.945查表得：ψ＝.145立杆材料特性：A＝489.303 mm2 W＝5080 mm3 ［f］＝205 N/mm2 σ＝N/ψA＋MW/W＝8.8038×1000/（.145×489.303）+.1581×1000000/5080＝155.2085 N/mm2因为σ＝155.2085 N/mm2≤205 N/mm2符合要求。
七、最大搭设高度的计算⑴不考虑风荷载时，采用单立管的敞开式、全封闭式和半封闭式的脚手架可搭设高度按照下式计算（规范5.3.6）Hs＝［ψAf－（1.2NG2k＋1.4NQk）］/1.2gk构配件自重标准值产生的轴力：NG2k＝NG2＋NG3＋NG4＝.882+.264+.12＝1.266 kN活荷载标准值：NQk＝3.78 kN每米立杆承受的结构自重标准值：gk＝.1161 kN/mHs＝［.145×489.303×205/1000－（1.2×1.266＋1.4×3.78）］/（1.2×.1161）＝55.5077 m脚手架搭设高度Hs等于或大于26 m，按照下式调整且不超过50 m （规范5.3.7）［H］＝Hs/（1＋0.001Hs ）［H］＝55.5077/（1－0.001×55.5077）＝52.5886 m脚手架搭设高度限值：［H］＝50 m⑵考虑风荷载时，采用单立管的敞开式、全封闭式和半封闭式的脚手架可搭设高度按照下式计算（规范5.3.6）Hs＝［ψAf－［1.2NG2k＋0.85×1.4（NQk＋ψAMwk/W）］］/1.2gk 构配件自重标准值产生的轴力：NG2k＝NG2＋NG3＋NG4＝.882+.264+.12＝1.266 kN活荷载标准值：NQk＝3.78 kN每米立杆承受的结构自重标准值：gk＝.1161 kN/m计算立杆段由风荷载标准值产生的弯矩：Mwk＝.1329 kN.mHs＝［.145×489.303×205/1000－［1.2×1.266＋0.85×1.4×（3.78＋.145×489.303×.1329/5080）］］/（1.2×.1161）＝45.3513 m脚手架搭设高度Hs等于或大于26 m，按照下式调整且不超过50 m （规范5.3.7）［H］＝Hs/（1＋0.001Hs ）［H］＝45.3513/（1－0.001×45.3513）＝43.3838 m脚手架搭设高度限值：［H］＝43.3838 m八、连墙件的计算连墙件的轴力计算值应按照下式计算（规范5.4.1）按设计搭设高度Nl＝Nlw＋NO连墙件约束脚手架平面外变形所产生的轴向力NO＝5 kN风荷载产生的连墙件轴向力设计值（规范5.4.2）Nlw＝1.4×Wk×Aw风荷载基本风压值Wk＝0.30 kN/m2每个连墙件覆盖面积内脚手架外侧的迎风面积Aw＝19.44 m2Nl＝1.4×0.30×19.44＋5.0＝13.1648 kN连墙件采用扣件脚手架钢管Nl＝13.1648 kN≤Rc＝16 kN采用双扣件满足需要。
