铝模施工工艺及标准做法
铝模技术标准
前言建筑行业一直都是木材消耗大户，而对木材的消耗也是对环境的破坏。
铝合金系统模板采用铝材代替木材，不但将模板的周转次数从6-10次提高至200次以上，同时也对节能环保具有重大意义。
铝合金系统模板是实现结构免抹灰的重要途径，没有了抹灰，就没有空鼓、没有开裂。
再结合外墙全现浇，可实现装修穿插、项目快速开发等一系列运营与管理目标。
目前，铝合金系统模板在香港、澳门、以及国外多数发达国家的应用已非常成熟。
在中国，随着人工费不断上涨，人们对建筑质量越来越重视，铝合金系统模板的优势也逐渐显露出来。
但作为一种新型的模板系统，国内还没有相应的模板生产及施工规范，为了确保铝合金系统模板在重庆万科的顺利落地，让生产、施工质量得到有效控制，特编制本操作指引。
本操作指引主要内容包括：前言、术语、铝合金模板设计原则、铝合金模板设计图集、铝合金模板安装及管理措施。
目录一、适用范围二、术语三、铝合金模板设计原则一）、深化设计二）、配板设计三）、支撑系统设计四、铝合金模板设计图集一）、材料二）、模板规格三）、模板体系设计图集四）、模板编号原则五）、全砼外墙免抹灰节点做法五、铝合金模板施工及管理措施一）、出货前检查二）、铝合金模板安装三）、铝合金模板安装质量控制措施四）、铝合金模板拆除一、适用范围本操作指引适用于重庆万科所有18层以上，层高3.1米以下的新建住宅项目。
二、术语死顶：竖向支撑件，拆模时保留不动，待混凝土强度达到要求后拆除；背肋：墙模板的横向加固件，一道背肋由两条方通组合而成；标准板：一次挤压成型的U型铝合金模板，两端焊接封口板；非标板：由铝合金平板和4块边板焊接而成；C形槽：一次挤压成型，用于阴角部位的模板；导墙模：用于外墙、电梯井、楼梯等部位，安装于已浇筑成型的混凝土墙面上部，与待浇筑层的墙模板拼接，起防漏浆的作用；斜撑：一组斜撑由两支墙体支撑件、一个固定支座组成，分别支撑于从下往上第一道背肋和第三道背肋；龙骨：一次挤压成型的U型模板，端头与死顶或C形槽连接，侧边连接楼面模板。
一文看懂铝模施工技术(绝对经典)
（4）斜撑固定后，斜撑的紧固件必须拧紧，防止混凝土浇筑后出现涨模现象，影响现浇混凝土的垂直度、平整度。 如斜撑处于活动状态，则不予验收模板。
6、铝模加固：铝模山墙、外墙模板，只能靠单侧安装斜撑，容易往外倾斜，必要时安装铁链往内拉紧 铝模，防止墙体往外倾斜，形成双向约束。
常规方法是放置底座， 缺点是底座固定需提 前预埋定位筋，且不
方便使用。
（3）目前斜撑常用固定方法，楼面板浇注时在顶板上预埋马镫钢筋，作为固定斜支撑的定位筋，马凳筋露出地面 80mm。不允许在楼板上后钻孔，避免破坏预埋的水电线管。预留马凳筋后，可以不使用铝模斜撑的底座，而是将斜 撑直接固定在马镫筋上。
一、测量放线： 1、测量员根据轴线引测出墙柱所有边线及300mm双控制线。结构优化部位也要放线（反坎控制边线、外挑造型 二次结构边线、空调板、造型板边线）。 2、混凝土浇筑完毕后，及时将结构50标高线在钢筋上标出，每道剪力墙角边钢筋均需标出标高点，作为本层楼 板厚度控制及楼层支模标高控制的依据。严禁测量人员私自更改50标高线。 3、及时复核楼面上混凝土超高部位，安排人员凿除。
销钉销片间距太大，导致漏浆严重
（4）建议班组使用可拆卸式的套管，即作为穿墙螺栓套管，同时可保证模板截面尺寸。外墙：套管的大头在外侧， 小头在内侧，起到一定防水效果。
3、背楞安装 （1）墙板安装完成后及时安装水平背楞，水平背楞必须紧贴模板，间距不超过800mm，第一道背楞距地250mm。 （2）水平背楞连接：断开处采用U字码连接，通过穿墙螺栓与背楞连接，具体设计尺寸如下图所示。 （3）转角背楞连接方式：墙体拐角外侧采用背楞和M18高强度精轧螺纹钢拉力丝对拉。 （4）应在背楞安装完成后，再对螺母进行加固，且两边同时加固。外墙顶部对拉螺栓应与墙板阴角板连接，转承模 板销钉必须满打。
铝模板施工工艺
SGBZ-02铝模板工程施工技术标准依据标准《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—2011《建筑施工安全检查标准》 JGJ59—2011《建筑施工高处作业安全技术规范》 JGJ80—91《工程测量规范》 GB50026—2007《组合钢模板技术规范》GB50214—20011、范围本工艺标准适用于工业与民用建筑现浇混凝土框架（包括框架剪力墙)、剪力墙及筒体结构铝模板施工2、施工准备2。
1 铝模板的材料准备根据工程结构特点和现场实际情况，应配备模板体系选型如下表：2.3铝模板的配套材料2.1流水段划分：可按工程量的大小划分流水段.3、操作工艺流程铝模板工艺流程：墙柱定位放线→墙柱扎筋及验收→墙柱支模→梁板支模→楼面板支模→钢筋安装及验收→浇砼、过程控制→模板拆除3.1墙柱定位放线3.1。
1墙线控制线的测量放线墙线控制线的测设，要求墙墨线需超出剪力墙墙边100mm以上，以便于模板安装后调整位置。
控制线允许偏差≤3mm。
如图3。
1.1图3.1.13。
1。
2 标高线及板厚控制线的测设3.1。
2.1下层砼浇筑完毕后,须及时将1m标高线需在每道剪力墙钢筋上标识出,每道剪力墙角边钢筋均需给出标高点,墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1。
5m～2m,以便于楼板厚度的检查控制。
如图3.1.2.1图3。
1.2。
1砼楼面板厚控制钢筋图3.1。
2。
2板厚控制线需按楼层标高在钢筋上做出标识,标识须控制在低于楼面板下5mm 处，剪力墙每面要求测放三个及三个以上楼面标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m,在控制点处焊接板厚控制钢筋,板厚控制钢筋横向距离小于等于800mm,并在控制钢筋上拉φ3铁线控制砼楼面预浇筑距离，浇砼以覆盖铁线为准,楼面厚度误差要求控制在—5mm内。
如图3.1.2.2图3。
1。
2.2板厚控制钢筋放大图3。
1。
3墙厚定位钢筋的安装待楼面砼浇筑完成后，在距楼面板50~100MM钢筋处焊接墙厚定位钢筋，定位钢筋横向间距为800mm。
铝膜施工流程文字描述

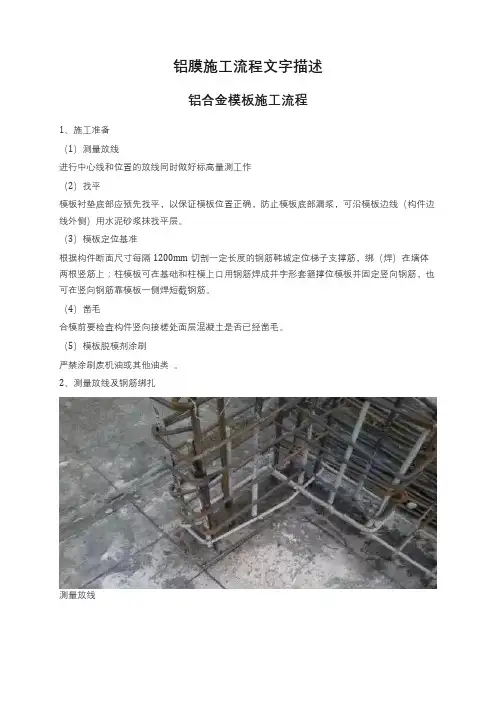

铝膜施工流程文字描述铝合金模板施工流程1、施工准备（1）测量放线进行中心线和位置的放线同时做好标高量测工作（2）找平模板衬垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆，可沿模板边线（构件边线外侧）用水泥砂浆抹找平层。
（3）模板定位基准根据构件断面尺寸每隔1200mm切割一定长度的钢筋韩城定位梯子支撑筋，绑（焊）在墙体两根竖筋上；柱模板可在基础和柱模上口用钢筋焊成井字形套箍撑位模板并固定竖向钢筋，也可在竖向钢筋靠模板一侧焊短截钢筋。
（4）凿毛合模前要检查构件竖向接槎处面层混凝土是否已经凿毛。
（5）模板脱模剂涂刷严禁涂刷废机油或其他油类。
2、测量放线及钢筋绑扎测量放线钢筋绑扎3、墙柱模板安装4、楼梯间中间墙体两端需设置构造柱超过5m非砼墙体需根据砌体或墙板模数设置构造柱，尺寸为：墙宽x200mm，同步留设企口采用一次性浇筑。
5、当一侧与现浇墙体连通的墙垛、门垛、窗垛≤300mm，或者砌体长度≤500mm时，与现浇墙体整体浇筑。
缺点：优化门垛导致该处墙体无法设置为通透房间（需在图纸会审中注明）。
6、阳台、卫生间一次成型采用吊模法，设置角铝进行拉结加固、定位，将阳台、卫生间一次性浇筑完成，并优化内部支撑体系。
降板吊模7、厨房、卫生间、水电井反坎宜一次性浇筑8、外窗台以下砌体变更为混凝土一次性施工外窗窗台以下部分将砌体优化为混凝土结构，杜绝渗水隐患,节约了临边防护的材料及维护费用。
9、混凝土实体结构外墙上四周设置20mm企口，顶部设置滴水槽同时底部设置反坎。
滴水线可做成梯形状（上口10mm、下口15mm，高10mm），便于拆模。
滴水线一次成型不仅有利于外观整体观感，而且还能解决施工难度，提高工效。
10、窗台企口优化传统的铝模将窗台下口进行优化形成高低防水企口，考虑外墙面砖铺贴需求，将高低企口设置成放坡企口的形式，将鹰嘴也一次优化成型。
11、飘窗构造优化传统飘窗部分铝模将下飘窗板进行优化形成高低防水企口，根据精装需求，将高低企口设置成反坎放坡企口的形式，解决了精装飘窗板面装饰铺贴时和玻璃窗框冲突的问题。
铝模技术标准
前言建筑行业一直都是木材消耗大户，而对木材的消耗也是对环境的破坏。
铝合金系统模板采用铝材代替木材，不但将模板的周转次数从6-10次提高至200次以上，同时也对节能环保具有重大意义。
铝合金系统模板是实现结构免抹灰的重要途径，没有了抹灰，就没有空鼓、没有开裂。
再结合外墙全现浇，可实现装修穿插、项目快速开发等一系列运营与管理目标。
目前，铝合金系统模板在香港、澳门、以及国外多数发达国家的应用已非常成熟。
在中国，随着人工费不断上涨，人们对建筑质量越来越重视，铝合金系统模板的优势也逐渐显露出来。
但作为一种新型的模板系统，国内还没有相应的模板生产及施工规范，为了确保铝合金系统模板在重庆万科的顺利落地，让生产、施工质量得到有效控制，特编制本操作指引。
本操作指引主要内容包括：前言、术语、铝合金模板设计原则、铝合金模板设计图集、铝合金模板安装及管理措施。
目录一、适用范围二、术语三、铝合金模板设计原则一）、深化设计二）、配板设计三）、支撑系统设计四、铝合金模板设计图集一）、材料二）、模板规格三）、模板体系设计图集四）、模板编号原则五）、全砼外墙免抹灰节点做法五、铝合金模板施工及管理措施一）、出货前检查二）、铝合金模板安装三）、铝合金模板安装质量控制措施四）、铝合金模板拆除一、适用范围本操作指引适用于重庆万科所有18层以上，层高3.1米以下的新建住宅项目。
二、术语死顶：竖向支撑件，拆模时保留不动，待混凝土强度达到要求后拆除；背肋：墙模板的横向加固件，一道背肋由两条方通组合而成；标准板：一次挤压成型的U型铝合金模板，两端焊接封口板；非标板：由铝合金平板和4块边板焊接而成；C形槽：一次挤压成型，用于阴角部位的模板；导墙模：用于外墙、电梯井、楼梯等部位，安装于已浇筑成型的混凝土墙面上部，与待浇筑层的墙模板拼接，起防漏浆的作用；斜撑：一组斜撑由两支墙体支撑件、一个固定支座组成，分别支撑于从下往上第一道背肋和第三道背肋；龙骨：一次挤压成型的U型模板，端头与死顶或C形槽连接，侧边连接楼面模板。
铝模施工工艺及标准做法ppt课件
八、铝模的现场安装
（二）墙根找平、钢筋纠偏：
墙根找平：墙体根部采用感应式扫平仪做初找平，再用刮尺 将墙根位置刮平，面层标高偏差控制在（0,-5）内；地面砼 浇筑完必须控制标高，严禁后刨地面砼；坚持“宁低不高” 的原则，超过标高的部位，一定要剔凿掉。否则会导致整个 楼层标高抬升；
钢筋纠偏：对照墙线检查墙柱钢筋是否在墙线以内，是否有 足够空间立模板；
七、铝模厂内试拼装及验收
1、铝模必须提前在厂内进行试拼装，且试拼 装尽量由总包派遣相应的铝模班组来实施。严 禁没有在厂内试拼装就直接拉到工地现场进行 安装；
2、铝模加工试拼装完成后项目部、总包、监 理、区域工程技术部、区域新体系小组应对铝 模节点、加固体系、尺寸偏差、预留洞口、窗 边（梁、墙）部位压槽等进行验收确认，对存 在的问题要通过邮件形式提出，并发相关人员；
1、模板表面和侧边的水泥浆 清理干净(每层拆除时表面、 框边采用铲刀清理)；
2、采用水性（或乳液型）脱 模剂，严禁采用油性脱模剂 （废机油等）；
八、铝模的现场安装
（五）墙柱模板的安装与加固：
1、墙柱安装：墙柱水电精确定位完成后，从墙 端开始逐块定位安装，同时放置水泥内衬条， 与螺杆交错布置。销钉300mm一个,墙柱销钉必 须满打。安装时模板边线必须对结构线安装， 工程中要自查，并及调整；
八、铝模的现场安装
（三）、定位筋焊接：
定位钢筋：采用Φ16钢筋（端部平整），离地面高 度80mm，水平距离800mm一个，焊接后端部与墙 定位线平，误差≤1mm；定位筋端面一定要平直， 不能有斜面，不能有凸出。阴角两侧150mm以内 部位一定要设置一道定位筋；
墙端定位
阴角定位
八、铝模的现场安装
（四）模板安装前的准备工作：
铝合金模板施工地方标准质量控制要点
铝合金模板施工地方标准质量控制要点摘要：本文以广东省《铝合金模板技术规范》（DBJ15-96-2013）和《福建省铝合金模板体系技术规程》（DBJ/T13-236-2016）为依据，结合北京市《模板早拆施工技术规程》（DB11694-2009），着重介绍铝模施工工艺和地方标准规范、规程质量控制要点。
关键词：铝合金模板；地方标准质控要点一、铝模施工工艺要点：1.板材厚度一般为4mm，国内普遍采用65体系穿墙杆系统；由模板系统、支撑系统、紧固系统和配件组成。
2.常温状态，一栋楼标配一套模板，三套支撑；冬施状态，一栋楼标配一套模板，四套支撑。
（包括：模板主系统、模板底支撑、梁底支撑、悬伸结构底支撑）。
3.相关术语：楼板支撑龙骨、楼板支撑（早拆）头、阴角模、转角模、边模板、板底膜、墙模、墙体阴角模、梁底模、梁底支撑头、K板（接高板）、料口模、K板背楞、墙模阳角威令（背楞）、墙模威令（背楞）；楼面支撑、梁底支撑、悬伸结构支撑留置3套或15天。
4.外墙身大样、门窗洞口尺寸、外伸挑板、造型线条、楼梯间及降板区域标高等涉及铝模非标准构件部位要仔细校对。
5.施工措施尽可能考虑全面，如塔吊附墙、外架连墙件、外架悬挑梁布置与铝模开洞、消防洞口、铝模传料洞口等需提前设计，使铝模板在配板过程中分段配板，减少施工现场二次切割模板的情况；外架卸荷钢丝绳可以穿过剪力墙上穿墙螺杆位置的洞口，从而避免使用预埋吊环对铝模板进行开洞或切割。
6.内墙加固采用三角斜撑杆，下方与楼板预埋件连接在板面，上方用插销固定在铝模背楞上，存在螺栓固定松动和插销跑位现象，内侧顶外侧不顶、容易出现垂直度不合格的情况，设计阶段上铝模外墙可考虑加设铁葫芦内拉；。
7.采用铝模施工结构，垂直度与平整度能得到很好的控制，前期设计阶段可以考虑混凝土墙体免抹灰，将混凝土墙体与砌筑墙体相交端留100mm宽、10mm厚压槽（预留网格布搭接和砌块墙抹灰延续宽度）；也可考虑提前确定构造柱、过梁、小门垛等二次结构构件的位置、尺寸等，配模时一次带出。
(完整版)铝合金模板工程标准做法
精心整理
铝合金模板工程标准做法
二、旧铝模改造拼装。
三、铝模安装及控制要点施工工序：
测量放线→墙柱钢筋绑扎→墙柱水电预埋→墙柱钢筋及水电预埋验收→焊接定位筋→安装墙柱一侧铝模→安装水泥内存条、套管和螺栓→安装墙柱另一侧及两端铝模→架设顶托、安装梁底铝模→对齐墙柱及梁底铝模边线→安装梁侧铝模和板阴角龙骨→架设顶托、安装平板龙骨→安装平板铝板→安装阳台、飘板和公共部位铝模→安装威令加固墙柱铝板→调整梁底和平板标高→安装斜撑调整墙柱垂直度→梁板钢筋绑扎及水电预埋→安装降板沉箱及完善线条铝模→铝模、钢筋、水电验收→楼面砼浇筑→板厚、墙柱边平整度、墙柱垂直度及平板极差跟踪实测
墙柱斜撑拆除→威令拆除→拆除墙柱铝板→拆除梁底及梁侧铝板→拆除平板龙骨→拆除平板铝板→传递到上层楼面→铝板清理、维护及刷涂脱模油→墙柱上螺栓。
(完整版)铝模施工工艺介绍
18、电梯井改为全混凝土结构一次成型，结构尺寸为图纸门洞尺寸。
19、水电预埋盒相关优化：由于剪力墙水电预埋盒的固定方式主要为钢筋绑扎 固定，因此容易出现水电盒内陷的情况，影响质量观感，通过使用采用定制支 撑管，通过支撑管和盒子粘结，使支撑管+盒子=墙体厚度，从而保证盒子成型 效果。
混凝土浇筑前需检查的项目
（1）所有模板应清洁且涂有合格脱模剂。 （2）确保墙模按放样线安装。 （3）检查全部开口处尺寸是否正确并无扭曲变形。 （4）检查全部水平模（顶模和梁底模）是水平的。 （5）保证板底和梁底支撑杆是垂直的，并且支撑杆没有垂直方向上的松动。 （6）检查墙模和柱模的背楞和斜支撑是否正确。 （7）检查对拉螺丝、销子、楔子保持原位且牢固。 （8）把剩余材料及其他物件清理出浇筑区。 （9）确保悬挂工作平台支撑架可靠固定在混凝土结构上。
铝模构配件分类
类别
平面 模板
名称
楼板模板
墙柱 模板
外墙柱模板 内墙柱模板
墙端模板
梁模 板
梁侧模板 梁底模板
承接模板
用途 用于楼板 外墙、柱外侧目板，与承接模板连接。 墙柱内侧模板，底部连有40mm高的底脚。 墙端部封口处模板，两长边方向连有65mm 宽的翼缘，底部连有40mm高的底脚。 用于梁侧
用于梁底，两长边方向连有65mm宽的翼缘。 承接上层外墙、柱外侧及电梯井道内侧模板。
1、 飘窗板、雨篷板、空调板均一次成型且进行企口优化。减少二次结构支模工 序，提高效率，降低渗水隐患。
2、门洞过梁优化：门洞过梁一次性浇筑，杜绝砌体浇筑时因过梁施工导致门洞 高度不能统一的问题，同时在砌体施工阶段节约了该部分的施工时间。
住宅施工铝合金模板工程标准做法
住宅施工铝合金模板工程标准做法1目的：明确铝合金模板工程的标准做法，提高主体结构实测质量及观感质量，从而提升客户对于工程质量的满意度。
2适用范围：适用于湖南区域所有在建及新建高层项目的铝合金模板工程。
3编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行，但鼓励总包进一步将模板加固及安装做法定型化。
4、铝合金模板工程的前期准备4.1铝合金模板对结构设计的要求：4.1.1结构截面尺寸以50mm为模数，墙、柱截面宽度与梁相同（相关要求在联合审图的结构图方案阶段向设计师提出，减少后期的变更）。
4.1.2铝合金模板的生产周期：从图纸会审起计至铝模板运到现场总工期80天，各阶段工期如下（按每层展开面积5000平方米计算）：全套施工图（包括建筑、结构、水、电图纸）图纸会审8天铝模专项图纸会审7天深化铝模加工图纸时间10天铝模生产时间40天工厂试拼装、项目部和监理验收及编号、包装、货到现场时间共15天4.1.3铝合金模板深化内容A、深化砌筑构造柱；B、深化剪力墙端头截面尺寸小于200mm×200mm的垛；C、门头梁下挂宽度比门两端各加宽50mm；D、反坎一次性成型，反坎模板控制宽度宜比设计窄5-10mm，每条反坎不低于两道背楞加固；E、剪力墙部位给水管、户型强弱电控制箱、底盒一次性定位预埋（强弱电箱处线管墙现浇）；F、窗台面预埋凹槽部位形成结构面内高外低；采取内侧按设计缩小2cm 控制，外侧净空同设计宽度；G、传料口、放线孔、布料机口等施工洞口全部采用V型坡口；H、空调洞口、新风洞口、排气洞口等预埋PVC管均需采用模板开孔或者内部固定方式进行定位，不允许随意放置在钢筋上固定；I、缺口梁位置进行吊模深化；J、K板高度必须大于等于400mm；K、线管在梁底部不允许铝模板开洞，必须预埋直接头；L、要求剪力墙、梁与砌体交接部位预留凹槽，梁侧与墙侧对接预留100宽8mm厚凹槽，剪力墙T型接口位置预留凹槽宽度为墙宽+20mm，深度8mm厚；确保挂网覆盖全部凹槽。
铝模板(拉片体系)施工工艺及标准
铝模板（拉片体系）施工工艺及标准一、材料要求1、面板系统2、转接系统3、支撑系统4、紧固系统二、铝模板深化要点1、全碎外墙，直接移交外立面施工单位。
2、水电井、风井全碎，直接移交防火门、安装、精装等施工单位。
3、电梯井道全磅，直接移交电梯施工单位。
4、靠近剪力墙300以内的门垛、窗垛和主体结构同时施工，减少二次构件工作量，同时保证成型质量。
5、所有门窗洞口处梁下部的过梁（入户门、甲（乙）级防火门、卧室门、厨卫间门等）均需随主体结构一起施工（板下挂过梁需采取加固措施），过梁长度等于门窗洞宽两边各加长100mm,过梁端头与剪力墙之间间距小于或等于450,需将过梁与剪力墙拉通，其余位置过梁根据甲方要求考虑是否随主体结构施工。
6、紧靠外保温墙面的窗增加50mm（以保温板的实际厚度为准）窗垛以便于保温收口。
7、空调板面配模时按照侧模内外高差配模,高差IOmm8、普通门窗企口留设为靠内墙宽度IoOmm,厚度为215mm（建议20mm）；厨卫贴砖间窗台设置反企口（外高内低）。
9、空调预留管必须提前设计标高和位置，内侧洞口比外侧洞口高2cm（防止雨水向室内流）具体做法如下图10、烟道洞口优化烟道采用承插式，上部预留5cm高，5cm宽的反坎，烟道直接落在反坎上；下部预留7cm宽，5cm高的低槽，承插烟道；11、提前策划传料口、放线洞口及地泵管洞口详细位置，并采用梯形设置。
传料口尺寸为200*700,宽度不得小于铝模长度（600mm）,宽度考虑传递铝模过程中的晃动（不小于200mm）；传料口设计45°构造；避开大开间板跨中部位。
12、止水台长度大于2m应增加一次性浇筑构造柱三、施工工艺施工流程放墙柱定位线f标高抄平一K板调平f焊接定位筋f安装墙体模板f安装背楞f墙体调校f安装梁体模板f安装C槽f安装顶板以及楼梯、节点f安装K板f钢筋绑扎f卫生间吊模及盖板f最终调校、检验、加固f模板验收f砂浆封底f混凝土浇筑1.在柱、墙纵筋上标好楼层标高控制点，标高控制点为楼层+1m,墙柱的四角及转角处均设置，以便检查楼板面标高。
铝模技术标准
铝模技术标准文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]前言建筑行业一直都是木材消耗大户，而对木材的消耗也是对环境的破坏。
铝合金系统模板采用铝材代替木材，不但将模板的周转次数从6-10次提高至200次以上，同时也对节能环保具有重大意义。
铝合金系统模板是实现结构免抹灰的重要途径，没有了抹灰，就没有空鼓、没有开裂。
再结合外墙全现浇，可实现装修穿插、项目快速开发等一系列运营与管理目标。
目前，铝合金系统模板在香港、澳门、以及国外多数发达国家的应用已非常成熟。
在中国，随着人工费不断上涨，人们对建筑质量越来越重视，铝合金系统模板的优势也逐渐显露出来。
但作为一种新型的模板系统，国内还没有相应的模板生产及施工规范，为了确保铝合金系统模板在重庆万科的顺利落地，让生产、施工质量得到有效控制，特编制本操作指引。
本操作指引主要内容包括：前言、术语、铝合金模板设计原则、铝合金模板设计图集、铝合金模板安装及管理措施。
目录一、适用范围二、术语三、铝合金模板设计原则一）、深化设计二）、配板设计三）、支撑系统设计四、铝合金模板设计图集一）、材料二）、模板规格三）、模板体系设计图集四）、模板编号原则五）、全砼外墙免抹灰节点做法五、铝合金模板施工及管理措施一）、出货前检查二）、铝合金模板安装三）、铝合金模板安装质量控制措施四）、铝合金模板拆除一、适用范围本操作指引适用于重庆万科所有18层以上，层高3.1米以下的新建住宅项目。
二、术语死顶：竖向支撑件，拆模时保留不动，待混凝土强度达到要求后拆除；背肋：墙模板的横向加固件，一道背肋由两条方通组合而成；标准板：一次挤压成型的U型铝合金模板，两端焊接封口板；非标板：由铝合金平板和4块边板焊接而成；C形槽：一次挤压成型，用于阴角部位的模板；导墙模：用于外墙、电梯井、楼梯等部位，安装于已浇筑成型的混凝土墙面上部，与待浇筑层的墙模板拼接，起防漏浆的作用；斜撑：一组斜撑由两支墙体支撑件、一个固定支座组成，分别支撑于从下往上第一道背肋和第三道背肋；龙骨：一次挤压成型的U型模板，端头与死顶或C形槽连接，侧边连接楼面模板。
铝模板施工方案及流程
铝模板施工方案及流程
铝模板施工方案及流程如下：
１．施工前准备。
准备拆模器、拆装锤、调节钩、建筑凳子、销钉销片、高强螺杆螺母、拉片、方通扣等工具。
２．铝模材料认识。
铝模板由铝型材或铝板材、支撑系统、紧固系统、附件系统构成。
３．铝模施工测量放线。
先测量墙柱所有边线及200mm（或250mm）控制线，再根据边线，2小时内完成定位钢筋的焊接。
４．各专业预埋完成后开始安装模板。
先涂抹隔离剂，根据配板图纸，从阴角模板开始安装，再依次安装其他模板。
铝模板施工方案及流程仅供参考，具体施工情况请咨询专业人士。
铝模技术标准
前言建筑行业一直都是木材消耗大户，而对木材的消耗也是对环境的破坏。
铝合金系统模板采用铝材代替木材，不但将模板的周转次数从6-10次提高至200次以上，同时也对节能环保具有重大意义。
铝合金系统模板是实现结构免抹灰的重要途径，没有了抹灰，就没有空鼓、没有开裂。
再结合外墙全现浇，可实现装修穿插、项目快速开发等一系列运营与管理目标。
目前，铝合金系统模板在香港、澳门、以及国外多数发达国家的应用已非常成熟。
在中国，随着人工费不断上涨，人们对建筑质量越来越重视，铝合金系统模板的优势也逐渐显露出来。
但作为一种新型的模板系统，国内还没有相应的模板生产及施工规范，为了确保铝合金系统模板在重庆万科的顺利落地，让生产、施工质量得到有效控制，特编制本操作指引。
本操作指引主要内容包括：前言、术语、铝合金模板设计原则、铝合金模板设计图集、铝合金模板安装及管理措施。
目录一、适用范围二、术语三、铝合金模板设计原则一）、深化设计二）、配板设计三）、支撑系统设计四、铝合金模板设计图集一）、材料二）、模板规格三）、模板体系设计图集四）、模板编号原则五）、全砼外墙免抹灰节点做法五、铝合金模板施工及管理措施一）、出货前检查二）、铝合金模板安装三）、铝合金模板安装质量控制措施四）、铝合金模板拆除一、适用范围本操作指引适用于重庆万科所有18层以上，层高3.1米以下的新建住宅项目。
二、术语死顶：竖向支撑件，拆模时保留不动，待混凝土强度达到要求后拆除；背肋：墙模板的横向加固件，一道背肋由两条方通组合而成；标准板：一次挤压成型的U型铝合金模板，两端焊接封口板；非标板：由铝合金平板和4块边板焊接而成；C形槽：一次挤压成型，用于阴角部位的模板；导墙模：用于外墙、电梯井、楼梯等部位，安装于已浇筑成型的混凝土墙面上部，与待浇筑层的墙模板拼接，起防漏浆的作用；斜撑：一组斜撑由两支墙体支撑件、一个固定支座组成，分别支撑于从下往上第一道背肋和第三道背肋；龙骨：一次挤压成型的U型模板，端头与死顶或C形槽连接，侧边连接楼面模板。
铝模施工优秀做法
一、铝模的优缺点
铝模板的优点
1、铝模板的质量轻，便于安装 。 2、铝模板技术节能环保，不会造成现场污染。 3、铝模板技术采用传料口进行材料传递，无需卸料平台， 节省大量塔吊转运时间。 4、铝模板的承载力高、精度高，模板拼缝少且不易爆模 。 5、人工减少30%，施工方便、效率高。 6、规范施工，周转次数高，正常使用可达300次。 7、使用铝模板浇筑的混凝土观感好、能有效的控制截面尺寸、垂直度、平直度。 8、使用完后，回收价值高。 9、入户门过梁及门垛、外墙线条、卫生间翻边深化后与主体一次性浇筑完成，减少二次植筋支模。
现 场 存 在 的 问 题
注：墙柱振捣需密实，楼梯需通过振捣口从下往上振捣密实。主要 原因是铝模密封性好不吸水，导致砼中气泡及水泡不能排除。
四、最终成果与展望
砼 成 型 后 效 果
外 立 面 线 条 成 型 效 果 。
四、最终成果与展望
铝模成果 1、施工图设计需考虑铝模施工注意事项； 2、施工进度快，质量提升高、砼表面观感好，主体 质量可控性强； 3、实测实量合格率高。 4、采用石膏砂浆粉刷,减少内墙粉刷层厚度
铝模展望 1、外墙全砼结构，内墙实现免抹灰，减少湿作业从 而提高墙体粉刷质量，并确保房间净空尺寸，尤其 对日后全装修的项目； 2、外墙保温与主体结构同步施工，外墙可直接上腻 子和涂料，工程进度明显加快。
外墙保温与主体结构同步施工
梁
梁板模板的支撑
板
体系采用了早拆 模板体系，所有
模
立杆刚度来保
体
证架体的稳定性。
系
板模 板拼 装完 成后 调整 平整 度
注：支撑杆离墙距离600mm，支撑杆间距1米—1.3米
立杆 支撑 （三 套） 待混 凝土 强度 达到 要求 后拆 除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、模板移交必须办理三方验收单，模板移交 资料：配模图、模板编号图、模板背楞加固图、 模板清单、三方验收单、模板施工技术交底等；
PPT学习交流
9
八、铝模的现场安装 （一）、放线、标高复核：
•放线一般由总包实施，拼装班组一定要进行复线，线有问题，及时向栋号长反映。 •拼装班组要检查标高50线，发现混凝土过高或者墙板所在位置不平整时，及时要求 栋号长安排泥工进行剔凿修平
2、铝模加工试拼装完成后项目部、总包、监 理、区域工程技术部、区域新体系小组应对铝 模节点、加固体系、尺寸偏差、预留洞口、窗 边（梁、墙）部位压槽等进行验收确认，对存 在的问题要通过邮件形式提出，并发相关人员；
3、试拼装完成验收后，模板编号、拆除、包 装、运输、卸货、吊装由总包相应铝模班组完 成，并由铝模厂施工员指导，监督；
PPT学习交流
14
八、铝模的现场安装
（五）墙柱模板的安装与加固：
2、墙柱模螺杆加固：外墙采用三段式螺杆加 固，内墙采用PVC整体套管（可重复利用）， 偏差在（0,-0.5mm）,端部采用PVC扩大头套 防止加固螺杆过紧；
PPT学习交流
15
八、铝模的现场安装
背楞加固：原则上背楞必须在平面位置连接（墙阴角严禁断开），阳角加固采用 45度对拉螺杆；平面背楞断开处采用槽钢做成的连接器连接成整体；螺杆间距小于800mm；
•检查墙柱30线，后续以30线作为调校的基准线。
PPT学习交流
10
八、铝模的现场安装
（二）墙根找平、钢筋纠偏：
墙根找平：墙体根部采用感应式扫平仪做初找平，再用刮尺 将墙根位置刮平，面层标高偏差控制在（0,-5）内；地面砼 浇筑完必须控制标高，严禁后刨地面砼；坚持“宁低不高” 的原则，超过标高的部位，一定要剔凿掉。否则会导致整个 楼层标高抬升；
铝模施工工艺及标准做法
2017.07
PPT学习交流
1
目录
一、铝模螺杆体系介绍 二、铝模的应用条件 三、铝模供应流程 四、铝模的深化设计要求 五、铝模的生产流程概况 六、铝模的生产管控 七、铝模厂内试拼装及验收
八、铝模的现场安装 九、铝模的拆除 十、混凝土浇筑前对铝模验收 十一、铝模拆除后混凝土的验收 十二、铝模的退场与回收 十三、铝模拉片系统介绍
PPT学习交流
2
一、铝模螺杆体系介绍
螺杆
胶管、胶塞
销钉、销片、
PPT学习交流
锁条
3
二、铝模的应用条件
1、适用于碧桂园所有SSGF工业化建造 体系拟采用铝模施工新项目，铝模选用条 件为层数≥22层；
2、铝模深化设计、支撑体系方案需经 集团新体系小组同意后方可实施；
3、铝模设计生产厂家选择需经过区域工程技术
PPT学习交流
16
八、铝模的现场安装
（五）墙柱模板的安装与加固： ； 4、墙柱模支撑加固：采用五道背楞（外墙六道）， 斜拉杆间距不大于2m，上下支撑；斜撑下脚固定的 钢筋在混凝土浇捣前做好预埋，严禁后植爆炸螺丝， 以免破坏预埋在板内的管道；
PPT学习交流
17
八、铝模的现场安装
（五）墙柱模板的安装与加固：
钢筋纠偏：对照墙线检查墙柱钢筋是否在墙线以内，是否有 足够空间立模板；
PPT学习交流
11
八、铝模的现场安装
（三）、定位筋 焊接：
定位钢筋：采用Φ16钢筋（端部平整），离地面高 度80mm，水平距离800mm一个，焊接后端部与墙 定位线平，误差≤1mm；定位筋端面一定要平直， 不能有斜面，不能有凸出。阴角两侧150mm以内 部位一定要设置一道定位筋；
（二）、关于铝模的深化设计要求详见 《碧桂园集团SSGF工业化建造体系2.0建筑模具一体化深化设计标准》
PPT学习交流
6
五、铝模的生产流程概况
型材开料
冲孔与焊接
铝模半成品
铝模成品
清洗
PPT学习交流
QC检查
7
六、铝模的生产管控
1、铝模厂考察重点：设计水平、生产产能、 拼装场地；
2、过程中需跟踪进度，找到生产车间的计 划表确定生产进度，生产瓶颈一般在焊接；
部考察合格同意后方可采用，原则上不允许采用翻
新铝模生产施工，其中墙柱模板必须采用新铝模；
梁板铝模如采用翻新模板（翻新次数不能超过1次）
须经过区域工程技术部同意，并每块模板均须达到
铝模精度验收标准（平整度小于等于2mm，不得
PP有T学翘习曲交、流 起皮、缺棱掉角等质量缺陷）；
4
三、铝模供应流程
图纸深化确认（10天）
墙端定位
阴角定位
PPT学习交流
12
八、铝模的现场安装
（四）模板安装前的准备工作：
1、模板表面和侧边的水泥浆 清理干净(每层拆除时表面、 框边采用铲刀清理)；
2、采用水性（或乳液型）脱 模剂，严禁采用油性脱模剂 （废机油等）；
PPT学习交流
13
八、铝模的现场安装
（五）墙柱模板的安装与加固：
1、墙柱安装：墙柱水电精确定位完成后，从墙 端开始逐块定位安装，同时放置水泥内衬条， 与螺杆交错布置。销钉300mm一个,墙柱销钉必 须满打。安装时模板边线必须对结构线安装， 工程中要自查，并及调整；
3、根据项目用铝模的时间节点，至少要预 留20天的时间进行铝模试拼装。并提前定 好拼装场地，尽量不要在室外拼装； 4、根据项目用铝模的时间节点，至少要预 留7天时间做铝模的拼装整改；
PPT学习交流
8
七、铝模厂内试拼装及验收
1、铝模必须提前在厂内进行试拼装，且试拼 装尽量由总包派遣相应的铝模班组来实施。严 禁没有在厂内试拼装就直接拉到工地现场进行 安装；
铝模设计（7天）
铝模生产加工（20天）
编号（总包班组2天）
验收（3天）
铝模试拼装（15天）
打包运输到场（3天）
办理模板移交
总共60天
PPT学习交流
5
四、铝模的深化设计要求
（一）、需提供的资料 项目部在铝模深化设计过程中需及时提供铝模
设计以下相应图纸施工资料：
1、建筑、结构、装修图、水电（强弱电箱、线盒及给排水管定位）图； 2、消防箱和管道安装定位图、电梯门安装定位图、防火门安装定位图、栏杆安装定位图 3、外架方案、放线孔位、布料机位、混凝土泵管位、施工用水电位等； 4、图纸应由项目部下发，有相关签发记录；
