案例4.2 电缆接续与成端.

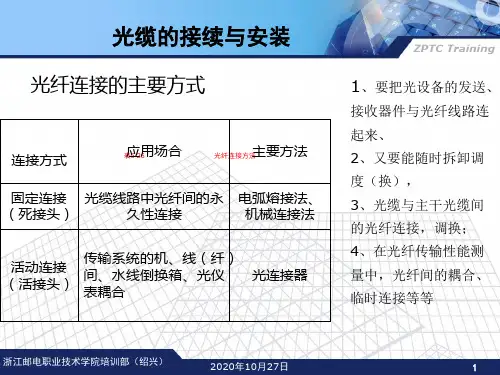

光缆的接续与布放、成端解析
4
ZPTC Training
在固定连接中，还有机械连接法和粘接法。据现在 的技术状况，这两种方法实际是一种方法。因为机械法还 是要用匹配液或具有相近折射率的透明胶剂粘合。机械连 接法施工较方便，
浙江邮电职业技术学院培训部（绍兴）
2020年10月27日
5
光缆的接续光纤熔接法连接工艺流程
ZPTC Training
浙江邮电职业技术学院培训部（绍兴）
2020年10月27日
8
（3）光缆准备
ZPTC Training
光缆接续应具备的条件：
1、必须按设计文件规定核对光缆程式、规格、路由和布放 光缆端别
2、光缆内光纤的传输特性良好；
3、光缆金属层的对地绝缘应达到规定要求值，对于存在护
层不完整，即有损伤时，应及时处理修复。对于对地绝缘
② 应有较好的重复性和互换性，即无论连接器配套件间，多次插拔 和互换配件，仍有较好的一致性。
③ 具有较好的稳定性，连接件紧固后插入损耗稳定，不受气温变化 影响。
④ 体积要小、重量轻。
⑤ 材料要有良好温度特性和抗腐蚀等性能。
⑥ 经济性。
浙江邮电职业技术学院培训部（绍兴）
2020年10月27日
浙江邮电职业技术学院培训部（绍兴）
2020年10月27日
10
3．光缆护层的开剥处理
ZPTC Training
开剥光缆接头护套所需长度 一般接头为1.2米,光缆纵剖为2 米.光缆成端按具体成端设备而
定期
①按接头需要长度开剥光缆护层，将 护层开剥刀放入光缆开剥位置，调 整好光缆护层开剥刀刀片进深，沿 光缆横向绕动护层套开剥刀，将光 缆护层割伤后拿下护层开剥刀，轻 折光缆，使护层完全断裂，然后拉 出光缆护层。开剥时不许损伤松套
电缆成端制作作业指导书
目录1 适用范围 (1)2 作业准备 (1)3 技术要求 (1)4 施工程序与工艺流程 (2)5 施工要求 (2)6 施工组织 (6)7 材料要求 (7)8 设备机具配置 (8)9 质量控制及检验 (8)10 安全及环保要求 (9)1 适用范围本指导书适用于津秦高速铁路信号工程箱盒电缆成端制作的施工。
2 作业准备2.1 内业技术准备做头前组织对作业人员进行技术交底，作业人员熟悉有关规范和技术标准，掌握电缆成端制作操作要领。
2.2 外业技术准备2.2.1 根据设计文件现场复核箱盒处电缆规格，条数、箱盒与图纸一致。
2.2.2 已经完成的首件定标。
2.2.3 已敷设电缆电气特性测试合格。
2.2.4 桥梁及隧道内箱盒支架的安装孔已完成。
2.2.5 箱盒、基础已完成到货检验。
箱盒安装的辅助材料准备完毕。
2.2.6 成端制作的辅助材料、冷封胶准备完成3 技术要求3.1．电缆开剥电缆外护套，长度满足箱盒配线要求。
3.2．安装防水胶圈、固定片、电缆固定卡箍并锁紧。
3.3．用砂纸将铝护套和钢带打毛；3.4．屏蔽连接的压接管应用专用压接钳压接牢固。
3.5. 钢带、铝护套的屏蔽连接。
钢带和铝护套分别用U 型屏蔽连接夹固定牢固，按环接方式引出两根截面积为1.5mm2的扁平铜网或7×0.52mm多股芯线做为屏蔽引出线，3.6.电缆及地线引入箱盒并将保护管与箱盒连接牢固。
3.7 成端密封必须采用冷封胶3.7.1.检查冷封胶包装袋及分隔离条是否完好，严禁使用过保质期产品。
3.7.2.开袋前应将A、B 两种胶液充分混合。
3.7.3.灌胶前将电缆四线组内芯线分开，芯线间用冷封胶灌注。
3.7.4．灌注胶面应高于芯线根部20mm 以上。
3.7.5.灌注后应检查无漏胶现象。
3.7.6.灌胶后12h 内电缆不应受外力挤压。
3.8.屏蔽引出线的接地连接。
钢带及铝护套的屏蔽引出线、屏蔽四线组的屏蔽引出线端头分别压接Φ6mm 冷压线环后，接至箱盒内地线汇流铜排。
光纤线路接续与成端
光纤质量引起的固有损耗有关（水泡、重绞等） 为提高施工效率，避免返工，应配合OTDR进行
接续现场监测 由于被接的两根光纤参数可能不一致，故必须
双向测量并取平均值
光缆接续现场监测
光纤接头的损耗值需用OTDR准确测定， 为即时判定接头质量是否合格，往往采 用OTDR现场监测。可有三种方式：
光纤线路接续与成端
光纤接续与成端
接续—光缆线路盘长之间的连接。 成端—光缆线路终端与光传输设备的连接。 接续要求： 纤号确定、准确对接（色标、领示色） 接头损耗尽可能小 连接稳定可靠，满足强度要求 自动化程度高、便于操作 接续费用低
接续施工准备
光缆端部检查（运输、敷设中的损坏） 接头附件：
轴偏移 — 端面倾斜、V形槽有异物。 气泡 — 端面不平、酒精不纯。 鼓包 — 推进量过大、间隙小。 缩颈 — 推进量过小、电流过大。
接续注意事项
熔接机参数 根据光纤类型、电极情况确定：电流、放
电时间。 熔接机清洁 注意灰尘、涂覆屑、断纤在V形槽中。 热缩管 妥善保管，防止灰尘、沙粒、烟丝等杂物
接头盒、终端盒、热缩管、PVC （清点 数量、检查质量）
接续仪器、工具： 光纤熔接机、OTDR、专用开缆、剥线工具 施工车、蓬。
光纤熔接机
工程中均采用自动熔接机。 型号如： 藤仓: FSM - 40S(50S)、 30R（带纤） 、 住友 : TYPE-37SE、TYPE65 （带纤） 功能：自动校准、熔接参数选择、自动放
光纤熔接程序
分纤对号，套热缩管 去光纤涂覆层 酒精清污 切制端面 光纤放置与校准 放电熔接 强度检测与质量评估 接头热缩保护（裸纤须全部包住）
电缆接续课件PPT
护套材料
用于保护电缆的外层，防止机 械损伤和环境侵蚀，常用的护 套材料有聚氯乙烯、聚乙烯等 。
填充材料
用于填充电缆内部的空隙，保 持电缆的圆度和稳定性，常用 的填充材料有麻绳、纤维等。
电缆接续工具
剥线器
压接钳
焊接工具
绝缘带
用于剥离电缆的外皮和 绝缘层，方便连接芯线。
用于将芯线压接在一起， 形成可靠的电气连接。
导体连接
将两个电缆的导体线芯紧密连接在一起，可 以的固定夹具或保护套管，对电缆接 头进行固定和保护。
电缆接续后的检查与测试
外观检查
01
检查电缆接头的外观，确保无损伤和异常。
电气测试
02
进行电气性能测试，如导通电阻、绝缘电阻等，确保接头正常
工作。
环境测试
03
在特定环境下进行测试，如防水、防尘等，以确保接头的可靠
01
在接续高压电缆之前，应先切断电源，并使用验电 器确认电缆无电。
02
高压电缆接续时应使用专用的接续工具，确保接续 质量和安全。
03
接续完成后应进行耐压试验，确保电缆接续处不会 发生电击穿现象。
特殊环境下的电缆接续安全注意事项
在潮湿、高温、腐蚀等特殊环 境下接续电缆时，应采取相应 的防护措施，如使用防潮、防
05 电缆接续安全注意事项
操作人员安全防护措施
01
操作人员应穿戴绝缘手套、护目镜和绝缘鞋等安全防护用品， 确保在操作过程中不会发生触电事故。
02
在接续电缆之前，应先检查电缆是否有破损或老化现象，如有
应及时处理或更换。
操作人员应接受专业培训，熟悉电缆接续的规范和流程，确保
03
操作正确无误。
高压电缆接续的安全注意事项
学习单元2：皮线光缆接续与成端 教案
（二）学习单元2：皮线光缆接续与成端单元授课教案1.单元名称：皮线光缆接续与成端2.教学目标：（1）具备皮线光缆熔接机的维护与调测能力。
（2）具备进行皮线光缆的接续与成端能力。
3.重点与难点（1）重点：皮线光缆熔接机的使用、分路箱内尾纤的盘留。
（2）难点：皮线光缆与尾纤的熔接。
4.教学设计（1）任务导入，学生分组，并发放本次课的任务单，每5-6人为一组。
（30分钟）（2）皮线光缆熔接机结构和原理、光纤连接的分类及连接器特性等相关知识介绍。
（75分钟）（3）分组完成熔接机调试及光缆熔接。
（135分钟）（4）成果展示及评价。
（30分钟）5.教学资源PPT课件、案例、模板、视频等。
6.学习任务与学习成果（1）学习任务：熟悉皮线光缆熔接机结构和原理、光纤连接的分类及连接器特性；掌握皮线光缆熔接技术。
（2）学习成果：皮线光缆熔接头。
7.课时分配8.授课班级9.课程执行情况学习情境2之学习单元2教学设计表- - 2课后小结：- - 3引导性教学下，我们在楼道光分路箱处需要对皮线光缆进行成端，布放皮线光缆入户后，在用户室内的86面板盒处也需要对皮线光缆进行成端。
因此，皮线光缆的成端贯穿于整个FTTH的安装过程。
皮线光缆的接续主要是指当皮线光缆意外损坏时，我们在损坏处需要对其进行接续处理以降低皮线光缆损坏对整个光路造成的光功率损耗。
皮线光缆的接续主要分为两种方式，即热熔和冷接，两种方式各有自己的优缺点。
在本节任务中，我们首先讲述皮线光缆接续的概念和原理，然后通过实操练习来强化对原理的认识和理解，通过反复的动手练习来掌握皮线光缆的冷接和热熔技能。
二、光纤接续、终结、端接（一）光纤接续方式有两种：1.热熔接传统的光缆接续采用光纤熔接机，利用热缩套管对光纤进行保护，接续损耗小，这种接续方式也成为热熔接；多年来户外光纤接续作业都是采用的这种方式；光纤接续是两根光纤的对接，是一种固定连接方式；热熔接采用的光纤熔接机核心技术至今都被国外几家公司所垄断（世界范围可生产光纤熔接机的厂家仅有：日本藤仓、日本古河、日本住友、美国康宁、韩国日新，部分型号产品图片及施工示意见下图），国产熔接机的稳定度和可靠性还不是很高（南京吉隆、南京迪威普）。
第2章 光缆接续及成端的技巧

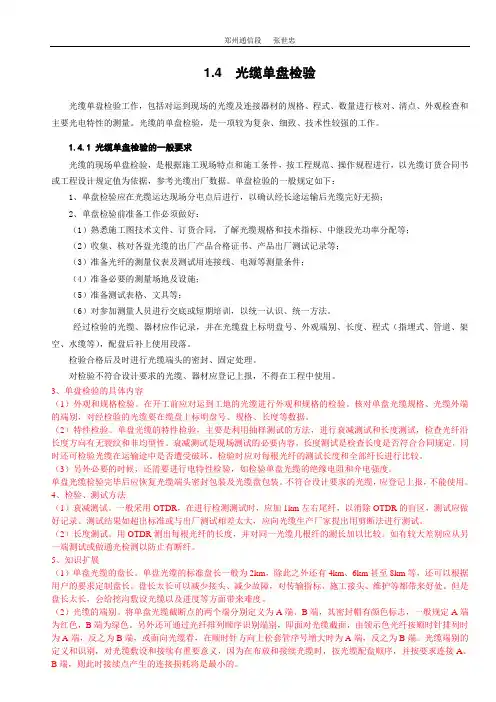

1.4 光缆单盘检验光缆单盘检验工作，包括对运到现场的光缆及连接器材的规格、程式、数量进行核对、清点、外观检查和主要光电特性的测量。
光缆的单盘检验，是一项较为复杂、细致、技术性较强的工作。
1.4.1 光缆单盘检验的一般要求光缆的现场单盘检验，是根据施工现场特点和施工条件，按工程规范、操作规程进行，以光缆订货合同书或工程设计规定值为依据，参考光缆出厂数据。
单盘检验的一般规定如下：1、单盘检验应在光缆运达现场分屯点后进行，以确认经长途运输后光缆完好无损；2、单盘检验前准备工作必须做好：（1）熟悉施工图技术文件、订货合同，了解光缆规格和技术指标、中继段光功率分配等；（2）收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等；（3）准备光纤的测量仪表及测试用连接线、电源等测量条件；（4）准备必要的测量场地及设施；（5）准备测试表格、文具等；（6）对参加测量人员进行交底或短期培训，以统一认识、统一方法。
经过检验的光缆、器材应作记录，并在光缆盘上标明盘号、外观端别、长度、程式（指埋式、管道、架空、水缆等），配盘后补上使用段落。
检验合格后及时进行光缆端头的密封、固定处理。
对检验不符合设计要求的光缆、器材应登记上报，不得在工程中使用。
3、单盘检验的具体内容（1）外观和规格检验。
在开工前应对运到工地的光缆进行外观和规格的检验。
核对单盘光缆规格、光缆外端的端别，对经检验的光缆要在缆盘上标明盘号、规格、长度等数据。
（2）特性检验。
单盘光缆的特性检验，主要是利用抽样测试的方法，进行衰减测试和长度测试，检查光纤沿长度方向有无裂纹和非均型性。
衰减测试是现场测试的必要内容，长度测试是检查长度是否符合合同规定，同时还可检验光缆在运输途中是否遭受破坏。
检验时应对每根光纤的测试长度和全部纤长进行比较。
（3）另外必要的时候，还需要进行电特性检验，如检验单盘光缆的绝缘电阻和介电强度。
单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。
070第五章光缆的接续和成端
070第五章光缆的接续和成端第五章光缆的接续和成端5.1光缆的永久式接续光缆接续是光缆线路施工的重要环节，光纤熔接和接头盒保护是目前光缆永久（固定）式接续最常用的方法之一。
5.1.1 光缆接头盒（1）光缆接头盒的一般要求普通光缆的接头盒多用工程塑料制成。
电力光缆的接头盒处于强电磁场中，一般的工程塑料很容易老化，所以多见的是金属接头盒，以铝或铝合金材料为主。
接头盒应耐腐蚀、耐老化，具有气闭性和防水性，必须具备一定的机械强度且操作维护简便，表5.1.1列出光缆接头盒的一般要求。
（2）光缆接头盒的外形结构可大致分为三类，分别是管式、箱式、帽式，外壳体材料有塑料和金属两种。
（3）光缆接头盒的封密方式主要有电热式溶融密封、热可收缩密封和机械式密封。
（4）光缆接头盒的出线方式分别有同侧出线、异侧出线和分支出线三种。
（5）光缆接头盒的维护制式可有充气、填充及普通（非填充、非充气）型三种。
5.1.2 光缆接续的一般步骤光缆的接续一般在地面进行。
图5.1.1是光缆接续的一般步骤。
图5.1.1 光缆接续的一般步骤（1）光缆接续的准备工作a) 准备接续环境（工程车、帐蓬等），防止水汽、灰尘等的影响。
当环境温度过低时，应采取升温保温措施，确保人员和设备正常工作。
b) 准备接续的仪器、仪表和工具。
c) 核对接头位置、光缆的型号规格、光纤类型、色标和芯数。
d) 应截去架线牵引时受损的部分，约5至10米，根据要求预留合适长度。
电力光缆的余缆长度应能达到从杆塔引下，并延伸到熔接作业点。
e) 安装接头盒支架系统或工作台。
（2）开剥光缆应根据光缆的结构型式和接头盒的不同结构及盘纤方式开剥光缆的各部分结构。
（3）接头盒部件（支架）装配应根据不同接头盒的装配说明和程序进行装配。
（4）护层和加强芯处理不同的工程和光缆型式对护层和加强芯的处理要求不同。
a) 普通光缆的金属加强芯和全属护层应根据设计要求分别或同时作电气连通、电气绝缘、引出接地或引出监测线。
接续及成端及熔纤及接头及相关
----------每次听说光缆接续和光缆成端，就上不知道它是什么意思，什么时候需要用到他们，他们有什么区别？希望各路高手解答，越详细越好．谢谢==========答：接续就是接头的意思，把两根光缆接在一起成端的意思是：从终端盒出来的跳纤，就叫成端，直接接在交换机机架上的。
光缆成端是指光缆段之间的关联并不单单有跳纤-----------熔纤是做什么的？==========答：（1）1、熔纤主要指的是光缆接续的一种方法，由于光纤的材料是玻璃丝（SIO2），将光缆（或尾纤开剖后）按要求放在熔接机熔纤糟内，盖上防风盖，通电后在放电极上产生高强度电流使纤芯熔化，由于熔接机有XY轴对准可以三维立体化的观察熔纤完成情况。
2、熔纤主要用在的场合：光缆接续（常说的接头、包括工程中的接头、抢修中的接头等）、ODF架成端（光缆与尾纤对接连至ODF架上，然后设备的人就可以跳尾纤至设备光口上）。
3、光纤接续中熔纤法是一种，还有些比较少用的方法，为应急抢通业务而用的匹配液、V 形槽接头类等（道听途说，实际上我没见过）4、如果楼主是做通信管理的，应该是听过熔纤的，这是最基本的通信理论，熔纤没听过，估计光缆是什么应该也不清楚。
如果楼主是想应聘做光纤接续，那就别去了，这是民工活，知道就罢了。
现在熔接机发展太历害了，类似腾仓FSM50S都全自动化了（切割刀都改进了好多），只要会开剖光缆会认光缆序号估计一个钟头内你就可以上手了。
（2）熔纤就是光缆光纤接续。
“熔”就是指用熔接机接续的意思。
熔就是熔化,熔纤当然是熔化光纤了!用打火机把光纤烧了让它熔化就可以了!----问题是为什么要熔纤呢？通常在什么情况下要熔纤？是在配置端口之前熔纤？如果连接尾纤是否也是熔纤？=========答：（1）一般光缆出现故障要修复需要熔纤；敷设传输线路时将一段一段光缆接起来以传输更长更远的距离需要熔纤；光缆进局连接尾纤需要熔纤等等。
(2) 尾纤连接也叫熔纤！！------不熔纤，你用的光纤光缆从哪来。
电缆端接施工方案.
4.1 人员应有足够的施工人员，且已经过安全、质保及本岗位技能的培训，合格并取得上岗资格；施工人员应熟悉施工现场、施工图纸、技术标准和相关施工方案及管理程序；特殊工种应持证上岗，并以接受安全技术交底。
4.2 工机具电缆端接施工中所使用的工机具有用于动力电缆的液压压线钳、用于控制及测量电缆的管状端子压钳、用于 O 型端子的压钳和用于检查线路绝缘的兆欧表，以及断线钳、电吹风等相关的端接工具应配备齐全，且使用有效。
4.3 材料施工所需设备及材料符合国家标准和设计要求，电缆端接施工所需要的铜接线端子、热缩指套、热缩管安装材料准备齐全，并有出厂合格证，设备应有铭牌，附件、备用件齐全，且经验收合格后方可使用。
4.4 文件设计文件齐全，并已对图纸文件的有效性进行确认；施工方案、质量计划、安全技术交底等技术文件准备完毕，且得到批准及发布。
4.5 环境现场条件电缆端接前施工现场应具备如下条件：验证电缆要连接的设备如：配电盘柜、操作台、仪表、电动机、接线盒等已永久性的安装好；确认将要端接的电缆已经敷设好；现场通风条件和环境温度满足端接材料的工艺技术要求；电缆施工时现场还应具备良好的照明条件。
由施工班组根据下达的电缆端接单落实端接所需的先决条件，尤其应了解被端接设备的预留孔、电缆密封接头的配备情况。
施工前检查（检查、核对物项标识和标记以确保物项完全符合有关技术规格书和图纸的要求）。
第 1 页共8 页5.工作流程确认端接电缆电缆端接电缆端接质量检查填写电缆端接记录完工检查6. 详细描述6.1 确认端接电缆1）根据工程进度计划，结合现场情况，排定须端接的电缆清单；2）由技术人员通过电缆施工管理软件根据排定的电缆清单打印电缆端接任务单，下达施工班组执行。
6.2 电缆端接第 2 页共8 页6.2.1 电缆进（出）设备的排列、固定电缆在被端接设备外进（出）的排列、固定应根据现场条件参照设计文有关电缆的固定及安装标准具体实施；电缆在被端接设备内的排列、固定应根据设备内的结构、空间、线槽情况实施，满足电缆最小弯曲半径的要求；6.2.2 设备的开孔及密封电缆进（出）被端接设备的开孔及密封应根据被端接设备的出厂条件确定，如果设备带的开孔及电缆密封接头不满足端接电缆的需求，则需根据实际情况进行开孔；6.2.3 电缆终端加工1) 中压电缆头制作中压单芯或三芯电缆头制作采用厂家成套热缩电缆附件，应严格按照其工艺操作（生产厂家不同，其要求工艺可能有差别），以交联三芯电缆为例，其通常的工序如下:a) 剥外护套及钢铠（如有）户外电缆头剥去外护套约 950mm，户内电缆头剥去外护套约 650mm。
光缆成端与接续的区别
1 ODF〔光纤配线架〕概述适用于FTTX局端或光分支点等大容量配线需求场所，可内置分光模块，便捷实现分光功能；主要用于光纤通信系统中局端主干光缆的成端和分配。
2 室外光缆交接箱概述室外光缆交接箱适用于FTTX室外光分支点，提供分光功能，主要为主干层光缆和配线层光缆提供光缆成端和跳接的交接设备。
光缆引入光缆交接箱后，经固定、端接和配纤后，用跳纤将主干层光缆和配线层光缆连通。
3 室内光缆交接箱概述室内光缆交接箱适用于FTTX室内光分支点，提供分光功能，主要为主干层光缆和配线层光缆提供光缆成端和跳接的交接设备。
光缆引入光缆交接箱后，经固定、端接和配纤后，用跳纤将主干层光缆和配线层光缆连通。
4 光缆分纤箱概述FTTX终端光缆纤芯的配线分纤设备，具有光纤的熔接、终端、跳接、配线和分纤的功能。
5 光缆接头盒概述主要适用于容量较小的室外架空、管道和直埋等条件下的光分支点，具有熔接、配线和分光功能，使用安全可靠。
6 宽带数据用综合配线箱概述箱体内可安装ONU，兼容楼道内LAN或ADSL接入工程，可以作为FTTB中住宅小区宽带网络建设的接入设备，适用于各种楼宇、商场和写字楼等的宽带接入。
7 光缆终端盒概述主要应用于光缆终端的固定、光缆与尾纤的熔接、余纤的存储和保护等。
8 光分路器概述光分路器的功能是在无源光网络中分发下行数据并集中上行数据，也就是在下行方向将光功率均分，在上行方向将光功率合路。
9 光纤面板概述光纤面板是FTTH入户的终端产品，用于家庭或工作区，为用户提供光接口与数据接口。
10 冷接子概述冷接子可快速简便地采用机械方式进行光纤现场接续，操作灵活、安全可靠和成本低，适用于任何单模和多模光纤的接续。
11 快速连接器概述光纤快速接头是光纤现场成端的一种方式，安装时无需研磨、无需注胶和无需耗材，具有安装质量高、成功率高、可靠性高和安装快速等特点。
12 馈线缆13 配线缆14 室内缆15光缆成端方式光缆线路到达端局、中继站时需与光端机或中继器相连接，这种连接称为光缆的成端。
电缆续接课件
接续步骤
2.线序编排。将电缆芯线按照色谱顺序理线。
接续步骤
3.把待接续单元的局方和用户侧的第一对线（4根），芯线在接 续扭线点疏扭3～4花。所有芯线扭绞完成后，利用剪刀预留芯 线4.6-4.8cm，芯线长度加扣式接线子总长为5cm。
接续步骤
4.接续。将芯线插入扣式接线子进线孔内，两根a线（或b线）插入 二线接线孔内。利用压接钳压接。Leabharlann 开缆刀20对电缆2根
屏蔽连接线（导线代替）
接续步骤
1.电缆开拨，根据电缆对数、接线子排数，电缆芯线开拨应不小于 接续长度的1.5倍。20对电缆开拨25-30cm。
25-30 cm
电缆对 数（对）
25 50 100 200 300
接线子 排数 2—3
3 4 5 6
接续长度 （mm）
140—160 180—300 300—400 300—450 400—500
接续分类
全塑电缆芯线接续技术主要采用接线子压接法 我国全塑电缆芯线的接续方法主要采用扣式接线子和模块式接线子接续法。
300对以下电缆接续、大对数 电缆的分支和备用线对接续
300对以上电缆接续。
图1 电缆扣式接线子示意图
图2 电缆模块式接线子示意图
材料及工具
接线子排
压接钳 75 mm
2 5mm 75 mm
接续步骤
5.利用电工刀（美工刀）在电缆接续两端口切L口（长3cm，宽1cm）。 注意裁纸刀深度和力度，以防割伤电缆芯线。注意刀口方向，以防割 伤自己或别人。 6.利用螺丝刀翻开外护层(含电缆屏蔽层)。
接续步骤
7. 利用老虎钳将屏蔽线夹连接在电缆接续两端的电缆屏蔽层。注意 屏蔽线压牢压紧。
电缆封装
地铁通信工程光电缆引入及成端作业指导书
地铁通信工程光电缆引入及成端作业指导书1、适用范围适用于地铁通信工程光电缆引入及成端施工。
2、施工准备2.1内业技术准备作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3、技术要求3.1光缆引入成端3.1.1光缆接续时应按光纤色谱、排列顺序，一一对应接续；光纤接续部位应用热缩加强管保护，加强管收缩应均匀、无气泡；光纤收容时的弯曲半径不应小于40mm。
3.1.2直埋光缆的金属外护套和加强芯应紧固在接头盒内。
两侧的金属外护套、金属加强芯应绝缘。
3.1.3光缆引入室内时，应做光缆绝缘节。
室内室外金属护层及金属加强芯应断开，并彼此绝缘。
3.1.4室内光缆应终端在ODF架或光终端盒上。
ODF架或光终端盒的安装位置及面板排列应符合设计要求。
3.1.5光缆接续后的光纤收容余长单端引入引出不应小于0.8m，两端引出不应小于1.2m。
3.1.6光缆接续后应预留2-3米；光缆接头处的光缆弯曲半径不应小于护套外径的15倍。
3.1.7光缆引入室内后，上下行标识应清晰、准确。
3.2电缆引入终端3.3.1电缆芯线应按顺序一一对应接续，接续完成后应坚持无错线、断线，绝缘良好。
3.3.2人（手）空内的电缆接头应放在托板架上，相邻接头放在位置应错开。
3.3.3电缆引入室内时，其金属护套与相连接的室内金属构件间应绝缘。
3.3.4分歧尾巴电缆接入干线的端别应与干线端别相对应。
3.3.5电缆引入室内后上下行标识应清晰、准确。
4、施工程序与工艺流程4.1施工程序1）光缆引入方式及安装位置应符合设计文件规定。
光缆接续和成端_宽带光接入网络构建与实施_[共3页]
![光缆接续和成端_宽带光接入网络构建与实施_[共3页]](https://img.taocdn.com/s3/m/0eb9a9f5bcd126fff6050b08.png)
宽带光接入网络构建与实施（四）明敷入户光缆（1）明敷上升光缆时应选择在较隐蔽的位置，在人接触的部位，应加装1.5m引上保护管。
（2）在楼内垂直方向，光缆宜在弱电竖井内采用光缆桥架或光缆走线槽方式敷设，光缆桥架或光缆走线槽宜采用金属材质制作，线槽的截面利用率不应超过50%。
八、光缆接续和成端（一）主干、配线光缆接续（1）光缆程式、纤序、端别、两端光缆的接续长度及绑扎固定、接头盒的安装位置应符合设计规定。
（2）光缆接续的内容应包括：光纤接续；铜导线、金属护层、加强芯的安装；接头损耗的测量。
（3）光缆接续前的准备工作应满足以下要求。
①应根据接头套管（盒）的工艺尺寸开剥光缆外护层，不得损伤光纤。
②对填充型光缆，接续时应采用专用清洁剂去除填充物，严禁用汽油清洁。
③光纤、铜导线应编号，并作永久性标记。
④光缆接续前应检查两端的光纤、铜导线，质量合格后方可进行接续。
（4）光缆加强芯、铜导线、铝或钢聚乙烯粘结护套的连接应符合下列要求。
①光缆内铜导线、铝或钢聚乙烯粘结护套的连接应符合设计要求。
②光缆加强芯在接头盒内必须固定牢固，金属构件在接头处一般应成电气断开状态。
③光缆加强芯的连接应根据设计要求和接头盒的结构夹紧、夹牢。
（5）光纤的固定接头应采用熔接法，光纤熔接后应采用热熔套管保护。
光纤的活动接头应采用成品光纤连接器。
（6）光纤接头损耗采用OTDR仪测量时，应以该接头的双向测量的平均值为准，一般要求单纤双向平均接头损耗≤0.08dB，带状纤双向平均接头损耗≤0.12dB，最大值≤0.15dB。
（7）光纤盘绕在接头盒内的光纤盘片上时，应保证其曲率半径不小于30mm，且盘绕方向应一致，无挤压、松动。
带状光缆的光纤接续后应理顺，不得有“S”弯。
（二）入户光缆接续要求（1）光纤的接续方法按照使用的光缆类型确定，使用常规光缆采用热熔接方式，在使用入户光缆时用户端宜采用熔接为主也可采用机械接续方式。
（2）光纤接续损耗。
单芯光纤双向熔接损耗（OTDR测量）平均值应不大于0.08dB/芯；采用机械接续时单芯光纤双向平均损耗值应不大于0.15dB/芯。
成端电缆终端接续_光电缆线务工程（上）——电缆线务工程_[共3页]
![成端电缆终端接续_光电缆线务工程（上）——电缆线务工程_[共3页]](https://img.taocdn.com/s3/m/9c6a5c95a8956bec0875e36e.png)
光电缆线务工程（上）—电缆线务工程54缠两层聚脂膜带。
④安装铝衬，铝衬两端采用PVC胶带扎牢，要求铝衬位置端正。
⑤将热可缩外套管摆放在接头中央，根据要求在电缆接口两端用金属带保护，同时在上列电缆一端装好分歧夹。
⑥如采用片型热可缩套管时，先把片型位置放好，装好金属拉链，电缆上装金属粘胶带，并在上列电缆一端装好分歧夹。
⑦采用乙烷枪进行热可缩套管加热烘烤，要求先烤中间后烤两端、火焰要均匀，烤至热可缩管花纹变色，两端流出热溶胶为止。
⑧片型管的金属拉链外应多烤，烤好后采用木锤轻轻击打，使金属拉链与铝衬紧密贴合。
3.2.4 成端电缆终端接续1．成端电缆终端接续模块目前常用成端电缆终端接续模块如表3-1所示。
表3-1 成端电缆终端接续模块位置终端接续模块与成端芯线连接的方法局内配线架（总配线架）针孔绕接式绕接法科隆模块式卡接法交接箱科隆模块式卡接法插入旋转卡接式卡接法3M模块式卡接法2．成端芯线卡接法连接配线架的成端连接依据连接方式的不同，分为焊接与无焊连接两类。
焊接是用低熔点合金（焊锡）作为焊剂，充填导线和金属端子之间的空隙，使导线和端子形成可靠的电气连接，施工安全性较差且操作烦琐，成端的施工效率极低，目前已很少使用。
无焊连接是用适当的方法，使导线和端子间保持一定的压力，以达到良好电气接触。
无焊连接有螺丝压接、绕接和卡接3种，螺丝压接法的操作效率低，且体积较大，要求较多的操作空间，只在极小容量的用户交换机中沿用。
绕接是圆形单股导线剥去一定长度的绝缘皮，用绕接工具，在一定张力下，按螺旋方式使铜线芯紧密地连续排绕在绕接柱上，也已不多用。
目前，一般成端连接只采用卡接法。
卡接的全称叫绝缘移位连接（Insulation Displacement Connection，IDC），其接线端子叫卡接片，它通常是一个有卡接窄缝的金属片，缝的两边形成两个悬臂翼，缝的宽度比导线的直径略窄一点，用卡接工具施力把导线卡入缝中的相应位置上就完成了连接。
