电源芯片viper22a的工作原理参考word
VIPER22A学习资料及原理图要点总结计划
VIPER-22A资料及原理图(六祖故土人编) VIPER-22A中文资料：1(六祖故土人编)HR500-2型全能表R×1kΩ档估测的内阻值：黑表笔（脚）红表笔（脚）电阻（Ω）1、22、101、231、241、25、6、7、831、23435、6、7、841、211k4345、6、7、85k5、6、7、81、2120k5、6、7、83125k5、6、7、84140k234(六祖故土人编)VIPER22A芯片概括:意法半导体的VIPER22A芯片为专用开关电源集成电路。
其内部构造如图1所示。
芯片工作时,直流电压从漏极脚进入集成电路,经整流和稳压后供应开关电源工作,进而使这个电路工作时不需要外接启动电阻。
即便VDD供电电路不正常,电源电路的振荡电路还能起振,并且上图1VIPER22A芯片内部构造电路有输出电压。
在VDD正常前,由芯片内部自己供电,经过很短时间后,VDD供电电源正常,此时,利用门电路控制开关电路(ON/OFF)断开从栅极输入的供电回路。
VIPER22A有过热、过压保护功能。
VDD从4脚输入后,第一送入比较器,一旦输入VDD≥42V,则触发器(FF1)输出一个置位信号1使控制振荡电路工作的触发器(FF2)输出为0,锁住U2,振荡信号没法输出,即开关管不工作。
当输入电压小于1415V时,U3也将输出一个复位脉冲,使开关管不工作。
当电经过热时,R1为1,将FF2置0,开关管不工作。
当供电电压VDD在正常范围时,FB所得的取样电压与基准电压0123V对比较,用其比较结果去控制FF2的变换频次,进而控制开关管的状态变换,实现控制输出电压,达稳压的功能。
该集成电路芯片内部包括60kHz的振荡电路,其外头电路相当简单。
3VIPER22A开关电源电路本文所使用的VIPER22A芯片拥有优秀的控制功能,使得外头电路的设计较简单,只要考虑一般的短路、过载电路保护即可。
电路原理图如图2。
图2电路原理图（下列图）在沟通电源的输入端接电容C0用于滤除低频差模噪声,接扼流圈用于过滤掉电网上的扰乱,同时也滤掉电源对电网的扰乱。

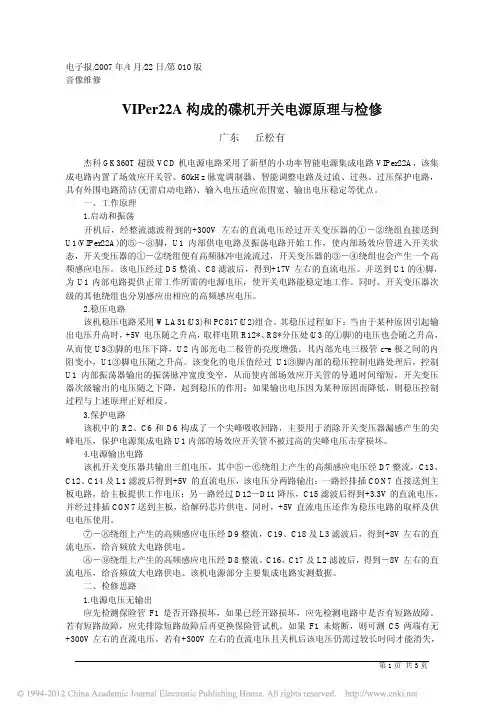

VIPer22A构成的碟机开关电源原理与检修
电子报/2007年/4月/22日/第010版音像维修VIPer22A构成的碟机开关电源原理与检修广东丘松有杰科GK360T超级VCD机电源电路采用了新型的小功率智能电源集成电路VIPer22A，该集成电路内置了场效应开关管、60kHz脉宽调制器、智能调整电路及过流、过热、过压保护电路，具有外围电路简洁(无需启动电路)、输入电压适应范围宽、输出电压稳定等优点。
一、工作原理1.启动和振荡开机后，经整流滤波得到的+300V左右的直流电压经过开关变压器的①－②绕组直接送到U1(VIPer22A)的⑤～⑧脚，U1内部供电电路及振荡电路开始工作，使内部场效应管进入开关状态，开关变压器的①－②绕组便有高频脉冲电流流过，开关变压器的③－④绕组也会产生一个高频感应电压。
该电压经过D5整流、C8滤波后，得到+17V左右的直流电压。
并送到U1的④脚，为U1内部电路提供正常工作所需的电源电压，使开关电路能稳定地工作。
同时。
开关变压器次级的其他绕组也分别感应出相应的高频感应电压。
2.稳压电路该机稳压电路采用WLA31(U3)和PC817(U2)组合。
其稳压过程如下：当由于某种原因引起输出电压升高时，+5V电压随之升高，取样电阻R12*、R8*分压处(U3的①脚)的电压也会随之升高，从而使U3③脚的电压下降，U2内部光电二极管的亮度增强。
其内部光电三极管c-e极之间的内阻变小，U1③脚电压随之升高。
该变化的电压值经过U1③脚内部的稳压控制电路处理后，控制U1内部振荡器输出的振荡脉冲宽度变窄，从而使内部场效应开关管的导通时间缩短，开关变压器次级输出的电压随之下降，起到稳压的作用；如果输出电压因为某种原因而降低，则稳压控制过程与上述原理正好相反。
3.保护电路该机中的R2、C6和D6构成了一个尖峰吸收回路，主要用于消除开关变压器漏感产生的尖峰电压，保护电源集成电路U1内部的场效应开关管不被过高的尖峰电压击穿损坏。
4.电源输出电路该机开关变压器共输出三组电压，其中⑤－⑥绕组上产生的高频感应电压经D7整流，C13、C12、C14及L1滤波后得到+5V的直流电压，该电压分两路输出：一路经排插CON7直接送到主板电路，给主板提供工作电压；另一路经过D12－D11降压，C15滤波后得到+3.3V的直流电压，并经过排插CON7送到主板，给解码芯片供电。
VIPer22A小功率PWM控制功率开关芯片18V-0.2A、5V-0.1 BOM、原理图和变压器参数(两路输出)
制作说明： 1. 骨架EE13(4+4)卧式 PC40磁芯 2. 电感量Lp(1→2)=2.7mH，漏感为Lp的5%以下 3. 初级对次级打1500VAC漏电流<2mA/60s 4. 初级对磁芯打1000VAC漏电流<2mA/60s 5. 次级对磁芯打1000VAC漏电流<2mA/60s 6. DC500V绕组与磁芯之间1min大于100MΩ 7. DC500V绕组与绕组之间1min大于100MΩ
E3
C2
GND FB VDD
7 6 5
GND
R2 U2 R3 R5 C3 R6
VIPer22A 5V2.1A小功率适配器电源芯片方案
VIPer22A5V2.1A小功率适配器电源芯片方案
VIPer22A概述：
VIPer22A是采用电流模式PWM控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。
芯片VDD的工作电压范围宽，很方便的应用于充电器领域。
芯片提供了过温、过流、过压、欠压等保护功能，保证了系统的可靠性。
产品特点：
1.85Vac~265Vac宽电压输入
2.待机功耗小于
120Mw@220Vac
3.集成高压启动电路
4.集成高压功率开关
5.60KHz固定开关频率
6.9V~39V宽VDD
工作电压范围
7.电流模式PWM控制方式
8.内置过温、过流、过压、欠压等保护功能
9.兼容VIPer22管脚（不需要修改电路走线及变压器）
10.封装形式：DIP8
VIPer22A5V/2.1A系统板原理图、BOM单及变压器参数一、原理图
二、变压器参数
三、BOM表。
电源芯片viper22a的工作原理参考word
开关电源具有效率高的特性,而且开关电源的变压器体积比串联稳压型电源的要小得多, 电源电路比较整洁,整机分量也有所下降,所以,现在的DVD 机大都使用开关电源。
电源电路正常是DVD 机正常工作的基本保障。
1.开关电源的基本工作原理开关电源的结构框图如图1 。
由对输出电压“取样”,并对基准源进行“比较”后控制“调整管”或者“开关管”,此时开关电源的“开关管”相当于一个开关,开通时间由比较结果而定;当开关电源输出的电压太低时,通过“比较放大”控制“开关时间控制电路”使“开关管”开通时间变长,从而使输出的电压提升。
开关电源的核心部份是“开关管”和“变换器”组成的开关式直流-直流变换器。
它把直流电压Ui(普通由输入市电经整流、滤波后获得)经开关管后变为有一定占空比的脉冲电压Ua,然后经整流滤波后得到输出的电压Uo。
图 2 所示是电源电路的实物图。
图中右上角输入 220V 交流市电,先经电源滤波电路后用右下角的二极管进行整流,再经大电容滤波后输出直流。
由于是对 220V 交流信号进行整流滤波,所以二极管的耐压值要高,而电容的容量也要大,所以实物图中右下角的电容体积很大。
整流滤波后得到的直流信号再经右边居中的开关电源 IC 转换成高频的交流信号,再经变压器耦合输出各路低电压的交流信号。
由于变压器是工作在高频状态,所以其体积较小。
耦合输出的各组交流信号经左边的二极管整流、电容滤波和三极管稳压或者三端稳压电源稳压后输出各部份电路工作所需的直流电压。
此电路由于采用了变压器并联耦合,而且比较放大电路反馈回脉冲调宽电路是利用光耦器件,即用光信号来传递信息,输入端与输出之间实现绝缘,是冷底盘机,其防触电的警告标志仅在电路板的右边。
光耦跨接在有警告标志和无警告标志部份,起到传递信号而又能隔离先后级地线的作用。
这种机型在维修主电路板时,由于主电路板与大地不相连,通常比较安全。
但在测量后级电压时,不能使用前级的地线,否则所测电压将全部为 0V。
开关电源viper22a工作原理
viper22a工作原理开关电源具有效率高的特性,而且开关电源的变压器体积比串联稳压型电源的要小得多,电源电路比较整洁,整机重量也有所下降,所以,现在的DVD机大都使用开关电源。
电源电路正常是DVD机正常工作的基本保障。
1.开关电源的基本工作原理开关电源的结构框图如图1。
由对输出电压“取样”,并对基准源进行“比较”后控制“调整管”或“开关管”,此时开关电源的“开关管”相当于一个开关,开通时间由比较结果而定;当开关电源输出的电压太低时,通过“比较放大”控制“开关时间控制电路”使“开关管”开通时间变长,从而使输出的电压提升。
开关电源的核心部分是“开关管”和“变换器”组成的开关式直流-直流变换器。
它把直流电压Ui(一般由输入市电经整流、滤波后获得)经开关管后变为有一定占空比的脉冲电压Ua,然后经整流滤波后得到输出的电压Uo。
540)this.width=540"align=right vspace=5>2.大宇DVD的开关电源电路图2所示是大宇DVD电源电路的实物图。
图中右上角输入220V交流市电,先经电源滤波电路后用右下角的二极管进行整流,再经大电容滤波后输出直流。
由于是对220V交流信号进行整流滤波,所以二极管的耐压值要高,而电容的容量也要大,所以实物图中右下角的电容体积很大。
整流滤波后得到的直流信号再经右边居中的开关电源IC转换成高频的交流信号,再经变压器耦合输出各路低电压的交流信号。
由于变压器是工作在高频状态,所以其体积较小。
耦合输出的各组交流信号经左边的二极管整流、电容滤波和三极管稳压或三端稳压电源稳压后输出各部分电路工作所需的直流电压。
此电路由于采用了变压器并联耦合,而且比较放大电路反馈回脉冲调宽电路是利用光耦器件,即用光信号来传递信息,输入端与输出之间实现绝缘,是冷底盘机,其防触电的警告标志仅在电路板的右边。
光耦跨接在有警告标志和无警告标志部分,起到传递信号而又能隔离前后级地线的作用。
VIPER-22A资料及原理图
VIPER-22A资料及原理图(六祖故乡人编) VIPER-22A中文资料：黑表笔（脚）红表笔（脚）电阻（Ω）1、22、1 01、2 3 1.1k1、2 4 4.4k1、2 5、6、7、8 3.7k3 1、2 1.1k3 4 6.1k3 5、6、7、8 5.2k4 1、2 11k4 3 12.8k4 5、6、7、8 5k5、6、7、8 1、2 120k 5、6、7、8 3 125k 5、6、7、8 4 140kV IPER22A芯片概述:意法半导体的V IPER22A芯片为专用开关电源集成电路。
其部结构如图1所示。
芯片工作时, 直流电压从漏极脚进入集成电路, 经整流和稳压后供给开关电源工作, 从而使这个电路工作时不需要外接启动电阻。
即使VDD供电电路不正常, 电源电路的振荡电路仍能起振, 而且上图1 V IPER22A芯片部结构电路有输出电压。
在VDD正常前, 由芯片部自身供电, 经过很短时间后, VDD 供电电源正常, 此时,利用门电路控制开关电路(ON /OFF)断开从栅极输入的供电回路。
V IPER22A 有过热、过压保护功能。
VDD从4脚输入后, 首先送入比较器, 一旦输入VDD ≥42 V, 则触发器( FF1)输出一个置位信号1使控制振荡电路工作的触发器( FF2)输出为0,锁住U2 , 振荡信号无法输出, 即开关管不工作。
当输入电压小于1415 V时, U3 也将输出一个复位脉冲, 使开关管不工作。
当电路过热时, R1 为1,将FF2置0, 开关管不工作。
当供电电压VDD在正常围时, FB所得的取样电压与基准电压0123 V相比较, 用其比较结果去控制FF2 的转换频率,从而控制开关管的状态转换, 实现控制输出电压,达稳压的功能。
该集成电路芯片部包含60kHz的振荡电路, 其外围电路相当简单。
3 V IPER22A开关电源电路本文所使用的V IPER22A芯片具有优良的控制功能, 使得外围电路的设计较简单, 只需考虑一般的短路、过载电路保护即可。
viper22a工作原理
viper22a工作原理
Viper22A是一种高性能的开关稳压器，它采用了基于当前模式PWM控制方案，适用于宽范围的应用，包括家用电器、工业电子和照明设备等。
Viper22A有一个内置的晶体管，可提供高效的开关功能。
此外，它还包括一个开关电源，用于控制输出电压和电流。
当输入电压变化时，Viper22A使用反馈电路来调整输出电压，以确保所需的输出电压。
此外，它还包括电源检测电路，可监测输入电压是否正常。
Viper22A的工作原理可以分为三个阶段：
1. 充电阶段：当输入电压施加到Viper22A时，它开始充电，并将电荷存储在电容器中。
2. 放电阶段：当输入电压达到一定水平时，Viper22A开始放电，并将电流传输到负载中。
3. 恢复阶段：当电容器中的电荷耗尽时，Viper22A开始恢复，并准备开始下一次充电。
总之，Viper22A是一种高效、可靠的开关稳压器，能够满足各种应用需求，包括家用电器、工业电子和照明设备等。
- 1 -。
VIPER-22A资料及原理图之欧阳音创编
VIPER-22A资料及原理图(六祖故乡人编)VIPER-22A中文资料：(六祖故乡人编)HR500-2型万能表R×1kΩ档估测的内阻值：黑表笔（脚）红表笔（脚）电阻（Ω）1、22、1 01、2 3 1.1k1、2 4 4.4k1、2 5、6、7、8 3.7k3 1、2 1.1k3 4 6.1k3 5、6、7、8 5.2k4 1、2 11k4 3 12.8k4 5、6、7、8 5k5、6、7、8 1、2 120k5、6、7、8 3 125k5、6、7、8 4 140k(六祖故乡人编)(六祖故乡人编)(六祖故乡人编)V IPER22A芯片概述:意法半导体的V IPER22A芯片为专用开关电源集成电路。
其内部结构如图1所示。
芯片工作时, 直流电压从漏极脚进入集成电路, 经整流和稳压后供给开关电源工作, 从而使这个电路工作时不需要外接启动电阻。
即使VDD供电电路不正常, 电源电路的振荡电路仍能起振, 而且上图 1 V IPER22A芯片内部结构电路有输出电压。
在VDD正常前, 由芯片内部自身供电, 经过很短时间后, VDD供电电源正常, 此时,利用门电路控制开关电路(ON /OFF)断开从栅极输入的供电回路。
V IPER22A 有过热、过压保护功能。
VDD从4脚输入后, 首先送入比较器, 一旦输入VDD≥42 V, 则触发器( FF1)输出一个置位信号1使控制振荡电路工作的触发器( FF2)输出为0,锁住U2 , 振荡信号无法输出, 即开关管不工作。
当输入电压小于1415 V时, U3 也将输出一个复位脉冲, 使开关管不工作。
当电路过热时, R1 为1,将FF2置0, 开关管不工作。
当供电电压VDD在正常范围时, FB所得的取样电压与基准电压0123 V相比较, 用其比较结果去控制FF2 的转换频率,从而控制开关管的状态转换, 实现控制输出电压,达稳压的功能。
该集成电路芯片内部包含60kHz的振荡电路, 其外围电路相当简单。
viper22a
viper22a简介viper22a是一款离线开关电源供电控制器，适用于低功耗应用，满足家用电器、电池充电器以及各种消费电子产品的需求。
主要特性•供电电压范围广，可适应多种应用•高效率，节能环保•内置短路保护和过压保护功能•低工作温度，可靠性高•小型封装，适合密集布局架构和工作原理viper22a采用离线开关模式，通过内部的高压MOSFET开关器件实现高效转换。
以下是viper22a的主要架构和工作原理：viper22a架构viper22a架构在正常工作模式下，输入电压通过整流桥整流后，被输入滤波电容进行滤波。
然后，经过桥式整流电路后的直流电压转换成高频脉冲，由高压MOSFET开关器件控制，经过变压器耦合到输出绕组。
viper22a的工作频率可通过外部元器件进行调节，以适应特定应用的要求。
高频脉冲经过二次侧绕组后，通过输出整流电路得到所需的输出电压。
viper22a还内置了短路保护和过压保护功能，当负载发生短路或输出电压超过设定阈值时，控制器会自动切断MOSFET 开关，以保护电路和负载。
优势和应用领域viper22a相比传统的线性稳压器具有以下优势：1.高效：viper22a采用了离线开关模式，功率转换效率大大提高，可以达到90%以上，节能环保。
2.适应性强：供电电压范围宽，可适应不同的电源输入。
3.温度低：viper22a采用了低工作温度的设计，可以在较高环境温度下工作，适用于各种工况。
4.保护功能：viper22a内置了短路保护和过压保护功能，可以有效保护电路和负载。
基于以上特点，viper22a广泛应用于以下领域：•家用电器：包括电视机、空调、冰箱等家电产品。
•电子产品：如手机充电器、电脑电源等。
•工业控制系统：例如自动化设备、电机驱动等。
总结viper22a是一款高效、适应性强且可靠的离线开关电源供电控制器。
其小型封装使其适用于紧凑的电路布局，广泛应用于家用电器、电子产品以及工业控制系统等领域。
国产VIPer22A参考资料
VFB=2V; ID=1mA VFB=2V; VDS=500V ID=0.2A
IFB=2.0mA IFB=0.5mA;ID=50mA VDS=100V; VDD=5V
VFB=0V ID=0mA
最小 730
13 7 -
范围 典型
12 14.5 8 6.5 32 0.4 1.0 -220 60 560 700 0.9 1.23 300 700 150 30
业务电话：400-033-6518
-2-
sale@
Linkage
深圳市钲铭科电子有限公司
极限参数
极限参数(TA= 25℃)
符号
说明
VDS(max)
芯片 DRAIN 脚最高耐压
VDS(ST)
芯片启动时，DRAIN 脚最高耐压
VDD
芯片电源电压
深圳市钲铭科电子有限公司
电路图说明
上图中 D1-D4、C2 组成全波整流，D6、R1、C3 组成 RCD 吸收回路，消除变压器 T2 漏感产生的尖峰电压，
避免击穿 LKVIPER 22A 内部的高压 MOS 管。
输出部分 U3、U2、R5、R6、R3、R4、C8 组成采样反馈电路，R5、R6 决定系统的输出电压，输出电压 VOUT
Linkage
深圳市钲铭科电子有限公司
LKVIPER 22A
特点
85Vac~265Vac 宽电压输入 待机功耗小于 120mW@220Vac 集成高压启动电路 集成高压功率开关 60KHz 固定开关频率 9V~30V 宽 VDD 工作电压范围 电流模式 PWM 控制方式 内置过温、过流、过压、欠压
R7
33K
RT1
5D-9
VIPER-22A资料及原理图
VIPER-22A资料及原理图（六祖故乡人编）VIPER-22A中文资料：(六祖故乡人编)HR500-2型万能表R×1kΩ档估测的内阻值：黑表笔（脚) 红表笔(脚）电阻（Ω）1、22、1 01、2 3 1.1k1、2 4 4。
4k1、2 5、6、7、8 3。
7k3 1、2 1。
1k3 4 6.1k3 5、6、7、8 5。
2k4 1、2 11k4 3 12.8k4 5、6、7、8 5k5、6、7、8 1、2 120k5、6、7、8 3 125k5、6、7、8 4 140k（六祖故乡人编）V IPER22A芯片概述:意法半导体的V IPER22A芯片为专用开关电源集成电路。
其内部结构如图1所示.芯片工作时，直流电压从漏极脚进入集成电路，经整流和稳压后供给开关电源工作，从而使这个电路工作时不需要外接启动电阻。
即使VDD供电电路不正常, 电源电路的振荡电路仍能起振，而且上图1 V IPER22A芯片内部结构电路有输出电压.在VDD正常前, 由芯片内部自身供电, 经过很短时间后, VDD供电电源正常，此时,利用门电路控制开关电路(ON /OFF）断开从栅极输入的供电回路.V IPER22A 有过热、过压保护功能。
VDD从4脚输入后，首先送入比较器，一旦输入VDD ≥42 V, 则触发器（ FF1)输出一个置位信号1使控制振荡电路工作的触发器( FF2）输出为0,锁住U2 , 振荡信号无法输出，即开关管不工作。
当输入电压小于1415 V时， U3 也将输出一个复位脉冲，使开关管不工作。
当电路过热时， R1 为1,将FF2置0，开关管不工作。
当供电电压VDD 在正常范围时， FB所得的取样电压与基准电压0123 V相比较，用其比较结果去控制FF2 的转换频率，从而控制开关管的状态转换，实现控制输出电压,达稳压的功能。
该集成电路芯片内部包含60kHz的振荡电路，其外围电路相当简单。
3 V IPER22A开关电源电路本文所使用的V IPER22A芯片具有优良的控制功能，使得外围电路的设计较简单，只需考虑一般的短路、过载电路保护即可.电路原理图如图2。
VIPER-22A资料及原理图解读
VIPER-22A资料及原理图(六祖故乡人编) VIPER-22A中文资料：HR500-2型万能表R×1kΩ档估测的内阻值：黑表笔（脚）红表笔（脚）电阻（Ω）1、22、1 01、2 3 1.1k1、2 4 4.4k1、2 5、6、7、8 3.7k3 1、2 1.1k3 4 6.1k3 5、6、7、8 5.2k4 1、2 11k4 3 12.8k4 5、6、7、8 5k5、6、7、8 1、2 120k5、6、7、8 3 125k5、6、7、8 4 140kV IPER22A芯片概述:意法半导体的V IPER22A芯片为专用开关电源集成电路。
其内部结构如图1所示。
芯片工作时, 直流电压从漏极脚进入集成电路, 经整流和稳压后供给开关电源工作, 从而使这个电路工作时不需要外接启动电阻。
即使VDD供电电路不正常, 电源电路的振荡电路仍能起振, 而且上图1 V IPER22A芯片内部结构电路有输出电压。
在VDD正常前, 由芯片内部自身供电, 经过很短时间后, VDD供电电源正常, 此时,利用门电路控制开关电路(ON /OFF)断开从栅极输入的供电回路。
V IPER22A 有过热、过压保护功能。
VDD从4脚输入后, 首先送入比较器, 一旦输入VDD ≥42 V, 则触发器( FF1)输出一个置位信号1使控制振荡电路工作的触发器( FF2)输出为0,锁住U2 , 振荡信号无法输出, 即开关管不工作。
当输入电压小于1415 V时, U3 也将输出一个复位脉冲, 使开关管不工作。
当电路过热时, R1 为1,将FF2置0, 开关管不工作。
当供电电压VDD在正常范围时, FB所得的取样电压与基准电压0123 V相比较, 用其比较结果去控制FF2 的转换频率,从而控制开关管的状态转换, 实现控制输出电压,达稳压的功能。
该集成电路芯片内部包含60kHz的振荡电路, 其外围电路相当简单。
3 V IPER22A开关电源电路本文所使用的V IPER22A芯片具有优良的控制功能, 使得外围电路的设计较简单, 只需考虑一般的短路、过载电路保护即可。
VIPer22A开关电源工作原理分析
DVD机VIPer22A开关电源工作原理分析DVD机VIPer开关电源工作原理分析开关电源具有效率高的特性,而且开关电源的变压器体积比串联稳压型电源的要小得多,电源电路比较整洁,整机重量也有所下降,所以,现在的DVD机大都使用开关电源。
电源电路正常是DVD 机正常工作的基本保障。
1.开关电源的基本工作原理开关电源的结构框图如图1。
由对输出电压“取样”,并对基准源进行“比较”后控制“调整管”或“开关管”,此时开关电源的“开关管”相当于一个开关,开通时间由比较结果而定;当开关电源输出的电压太低时,通过“比较放大”控制“开关时间控制电路”使“开关管”开通时间变长,从而使输出的电压提升。
开关电源的核心部分是“开关管”和“变换器”组成的开关式直流-直流变换器。
它把直流电压Ui(一般由输入市电经整流、滤波后获得)经开关管后变为有一定占空比的脉冲电压Ua,然后经整流滤波后得到输出的电压Uo。
2. DVD的开关电源电路图2所示是DVD电源电路的实物图。
图中右上角输入220V交流市电,先经电源滤波电路后用右下角的二极管进行整流,再经大电容滤波后输出直流。
由于是对220V交流信号进行整流滤波,所以二极管的耐压值要高,而电容的容量也要大,所以实物图中右下角的电容体积很大。
整流滤波后得到的直流信号再经右边居中的开关电源IC转换成高频的交流信号,再经变压器耦合输出各路低电压的交流信号。
由于变压器是工作在高频状态,所以其体积较小。
耦合输出的各组交流信号经左边的二极管整流、电容滤波和三极管稳压或三端稳压电源稳压后输出各部分电路工作所需的直流电压。
此电路由于采用了变压器并联耦合,而且比较放大电路反馈回脉冲调宽电路是利用光耦器件,即用光信号来传递信息,输入端与输出之间实现绝缘,是冷底盘机,其防触电的警告标志仅在电路板的右边。
光耦跨接在有警告标志和无警告标志部分,起到传递信号而又能隔离前后级地线的作用。
这种机型在维修主电路板时,由于主电路板与大地不相连,通常比较安全。
12 18W电源芯片VIPer 22A
VOUT =
R5 + R6 × 2.5V R6
R3、R4 限制 U2 光耦 PC817B 的电流，避免影响反馈回路。C8 的加入使得系统反馈更加稳定，避免振荡。 � VDD 电压部分 LKVIPER 22A 芯片工作电压范围宽，达到 9V——30V，此特性可以很方便的应用在某些特殊的领域，比如电 池充电器等。 当开关电源启动后， C2 电容上的电压会通过 T2 原边线圈、芯片内部的高压启动 MOS 管向芯片 VDD 电容 C4 充电。当 C4 电容电压达到 16V，内部高压启动 MOS 管关闭，同时 PWM 开启，系统开始工作。 当 C4 电容电压下降到 9V 以下，关闭 PWM 信号，同时芯片将会产生复位信号，使系统重新启动。这就是 欠压保护。
GND
V out out-
1 2 3 4
8 D R A IN 7 D R A IN 6 D R A IN 5 D R A IN
电源
GND FB VDD
LKVIPER 2 2 A
-1-
深圳市钲铭科电子有限公司 内部方框图
VIPer22A 芯片（12-18W） LED 电源方案
DRAI N VDD 内部电源 产生电路 LVDD 基准电路 VREF
ID
VF B =0
ID L IM
IFB = -
0.23V F B IFB S D
从上图可以看出，IFB 电流大，ID 的电流就小；IFB 电流小，ID 的电流就大。当 IFB 的电流大于 IFBSD 时， 芯片会关闭 PWM，此时的 ID 的值大约为 85mA，同时芯片会自动进入突发模式。这对于系统工作在空载或者轻 载至关重要。 � 过压保护
-2-
深圳市钲铭科电子有限公司 极限参数
VIPER22A原理图
１２Ｖ１Ａ原理图Ｉ３７Ｉ４Ｉ５ＩＯＯ５
VIPer22A
电路图说明 上图中 D1-D4、C2 组成全波整流，D6、R1、C3 组成 RCD 吸收回路，消除变压器 T2 漏感产生的尖峰电压， 避免击穿 LK VIPer22A内部的高压 MOS 管。 输出部分 U3、U2、R5、R6、R3、R4、C8 组成采样反馈电路，R5、R6 决定系统的输出电压，输出电压 VOUT 等于：
VOUT
R5 R6 2.5V R6 NhomakorabeaR3、R4 限制 U2 光耦 PC817B 的电流，避免影响反馈回路。C8 的加入使得系统反馈更加稳定，避免振荡。 VDD 电压部分
LK VIPer22A芯片工作电压范围宽，达到 9V——39V，此特性可以很方便的应用在某些特殊的领域，比如电池充
电器等。 当开关电源启动后，C2 电容上的电压会通过 T2 原边线圈、芯片内部的高压启动 MOS 管向芯片 VDD 电容 C4 充电。当 C4 电容电压达到 16V，内部高压启动 MOS 管关闭，同时 PWM 开启，系统开始工作。 当 C4 电容电压下降到 9V 以下，关闭 PWM 信号，同时芯片将会产生复位信号，使系统重新启动。这就是 欠压保护。
VIPER精选A及原理图
V I P E R-22A资料及原理图(六祖故乡人编) VIPER-22A中文资料：(六祖故乡人编)HR500-2型万能表R×1kΩ档估测的内阻值：(六祖故乡人编)(六祖故乡人编)(六祖故乡人编)VIPER22A芯片概述:意法半导体的VIPER22A芯片为专用开关电源集成电路。
其内部结构如图1所示。
芯片工作时,直流电压从漏极脚进入集成电路,经整流和稳压后供给开关电源工作,从而使这个电路工作时不需要外接启动电阻。
即使VDD供电电路不正常,电源电路的振荡电路仍能起振,而且上图1 VIPER22A芯片内部结构电路有输出电压。
在VDD正常前,由芯片内部自身供电,经过很短时间后,VDD供电电源正常,此时,利用门电路控制开关电路(ON/OFF)断开从栅极输入的供电回路。
VIPER22A有过热、过压保护功能。
VDD从4脚输入后,首先送入比较器,一旦输入VDD≥42V,则触发器(FF1)输出一个置位信号1使控制振荡电路工作的触发器(FF2)输出为0,锁住U2,振荡信号无法输出,即开关管不工作。
当输入电压小于1415V时,U3也将输出一个复位脉冲,使开关管不工作。
当电路过热时,R1为1,将FF2置0,开关管不工作。
当供电电压VDD在正常范围时,FB 所得的取样电压与基准电压0123V相比较,用其比较结果去控制FF2的转换频率,从而控制开关管的状态转换,实现控制输出电压,达稳压的功能。
该集成电路芯片内部包含60kHz的振荡电路,其外围电路相当简单。
3 VIPER22A开关电源电路本文所使用的VIPER22A芯片具有优良的控制功能,使得外围电路的设计较简单,只需考虑一般的短路、过载电路保护即可。
电路原理图如图2。
图2 电路原理图（下图）在交流电源的输入端接电容C0用于滤除低频差模噪声,接扼流圈用于过滤掉电网上的干扰,同时也滤掉电源对电网的干扰。
220V的交流电源输入后,(六祖故乡人编)经四个二极管构成的桥式整流电路整流,C1滤波后输出一个300V左右的直流信号。
viper22a工作原理
viper22a工作原理
Viper22a是一款具有非常高效的能源转换性能的电子元器件，它常常被用于直流电源中的开关电源，适用于AC / DC适配器，LED 驱动器，电池充电器，低功耗应用等领域。
具体来说，Viper22a采用了一种基于切换模式的工作原理，这种模式既可以实现高效能的能源转换，还可以对输出电压和电流进行精确控制。
在工作时，Viper22a首先通过内置的开关管将输入电压转换成高频脉冲信号，然后再将这些脉冲信号经过变压器等元器件的变换，最终输出所需要的电压和电流。
而这一系列的操作，就是通过PWM（脉宽调制）技术来实现的。
另外，Viper22a还具有一些其他的特性，例如内置了过电流保护和过温保护等功能，能够有效地保障整个系统的稳定性和安全性。
总之，Viper22a以其高效、可靠的性能，成为了许多电子产品开发者不可或缺的重要元器件之一，对于学习和掌握它的工作原理，不仅能够提高我们对电子元器件的认知和理解，也有助于我们在实际工作中更好地应用和创新。
- 1 -。
电源芯片viper22a工作原理
电源芯片viper22a工作原理开关电源具有效率高的特性,而且开关电源的变压器体积比串联稳压型电源的要小得多,电源电路比较整洁,整机重量也有所下降,所以,现在的DVD机大都使用开关电源。
电源电路正常是DVD机正常工作的基本保障。
1.开关电源的基本工作原理 开关电源的结构框图如图1。
由对输出电压“取样”,并对基准源进行“比较”后控制“调整管”或“开关管”,此时开关电源的“开关管”相当于一个开关,开通时间由比较结果而定;当开关电源输出的电压太低时,通过“比较放大”控制“开关时间控制电路”使“开关管”开通时间变长,从而使输出的电压提升。
开关电源的核心部分是“开关管”和“变换器”组成的开关式直流-直流变换器。
它把直流电压Ui(一般由输入市电经整流、滤波后获得)经开关管后变为有一定占空比的脉冲电压Ua,然后经整流滤波后得到输出的电压Uo。
图2所示是电源电路的实物图。
图中右上角输入220V交流市电,先经电源滤波电路后用右下角的二极管进行整流,再经大电容滤波后输出直流。
由于是对220V交流信号进行整流滤波,所以二极管的耐压值要高,而电容的容量也要大,所以实物图中右下角的电容体积很大。
整流滤波后得到的直流信号再经右边居中的开关电源IC转换成高频的交流信号,再经变压器耦合输出各路低电压的交流信号。
由于变压器是工作在高频状态,所以其体积较小。
耦合输出的各组交流信号经左边的二极管整流、电容滤波和三极管稳压或三端稳压电源稳压后输出各部分电路工作所需的直流电压。
此电路由于采用了变压器并联耦合,而且比较放大电路反馈回脉冲调宽电路是利用光耦器件,即用光信号来传递信息,输入端与输出之间实现绝缘,是冷底盘机,其防触电的警告标志仅在电。
开关电源芯片VIPer22A
开关电源芯片VIPer22A概述：VIPer22A是意法半导体（STMicroelectronics）出品的一款开关电源芯片，VIPer22A是一种工作于开关模式下的电源芯片。
VIPer22A工作频率固定为60kHz，芯片自身采用9v-38v的供电电压。
以VIPer22A组成的开关电源最大能够提供20w的输出功率，可用于便携式电池充电电路以及电视机、显示器等电器设备的待机电源。
也可独立作为功耗相当的小型电器供电电源，如游戏机、卫星接收设备、音响、电磁炉等等。

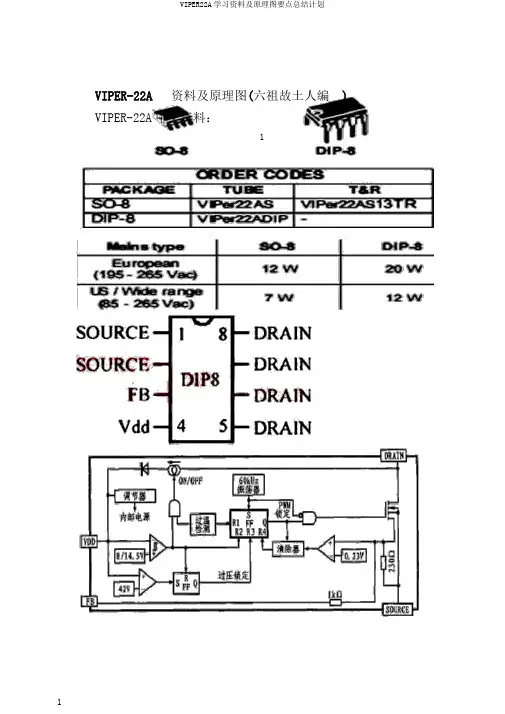

一、VIPer22A引脚功能与实测电压1、85V~265V宽电压开关电源电路方案2、220V情况下，待机功耗小于120mw，3、集成高压启动电路4、集成高压功率开关5、60KHz固定开关频率6、9V~30V宽VDD工作电压范围7、电流模式PWM控制方式8、内置过温、过流、过压、欠压等保护功能二、VIPer22A引脚功能三、VIPer22A内部方框图其内部方框图如上图所示，VlPer22A内部集成了一个高耐压场效应开关管，开关管击穿电压为700v。
VlPer22A独特的稳压工作方式与常规电源芯片有了较大的不同。
VlPer22A是通过对开关管电流的控制来维持输出电压稳定的。
通电瞬间，VlPer22A开始启动，内部振荡电路起振，输出脉冲电压驱动开关管导通。
开关变压器中电流迅速上升，导通电流将通过开关管源极进入地端，形成回路。
由电阻R2完成对开关管电流的取样。
当开关管电流迅速达到设计极限的时侯，取样电流在R2上产生降压将超过0．23v门限，则芯片内部误差放大器输出高电压，关闭驱动电路，从而使开关管截止，负载电流减少。
在开关变压器次级电压建立之后，VIPer22A 外部FB端将得到一个与次级电压成正比例关系的反馈电流，它与取样电流相叠加，共同在电阻R2上形成误差电压，误差电压对比较放大器进行控制，就可以实现输出电压的稳定了。
在 VIPer22A的稳压环节中，并不直接以开关管源极电流i作为取样电流，而是从开关管引出另一个较小电流I，由此间接对i进行取样，这两个电流之间有一个560的固定倍率，即开关管电流I是小电流I的560倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
viper22a工作原理
开关电源具有效率高的特性,而且开关电源的变压器体积比串联稳压型电源的要小得多,电源电路比较整洁,整机重量也有所下降,所以,现在的DVD机大都使用开关电源。
电源电路正常是DVD机正常工作的基本保障。
1.开关电源的基本工作原理
开关电源的结构框图如图1。
由对输出电压“取样”,并对基准源进行“比较”后控制“调整管”或“开关管”,此时开关电源的“开关管”相当于一个开关,开通时间由比较结果而定;当开关电源输出的电压太低时,通过“比较放大”控制“开关时间控制电路”使“开关管”开通时间变长,从而使输出的电压提升。
开关电源的核心部分是“开关管”和“变换器”组成的开关式直流-直流变换器。
它把直流电压Ui(一般由输入市电经整流、滤波后获得)经开关管后变为有一定占空比的脉冲电压Ua,然后经整流滤波后得到输出的电压Uo。
图2所示是电源电路的实物图。
图中右上角输入220V交流市电,先经电源滤波电路后用右下角的二极管进行整流,再经大电容滤波后输出直流。
由于是对220V 交流信号进行整流滤波,所以二极管的耐压值要高,而电容的容量也要大,所以实物图中右下角的电容体积很大。
整流滤波后得到的直流信号再经右边居中的开关电源IC转换成高频的交流信号,再经变压器耦合输出各路低电压的交流信号。
由于变压器是工作在高频状态,所以其体积较小。
耦合输出的各组交流信号经左边的二极管整流、电容滤波和三极管稳压或三端稳压电源稳压后输出各部分电路工作所需的直流电压。
此电路由于采用了变压器并联耦合,而且比较放大电路反馈回脉冲调宽电路是利用光耦器件,即用光信号来传递信息,输入端与输出之间实现绝缘,是冷底盘机,其防触电的警告标志仅在电路板的右边。
光耦跨接在有警告标志和无警告标志部分,起到传递信号而又能隔离前后级地线的作用。
这种机型在维修主电路板时,由于主电路板与大地不相连,通常比较安全。
但在测量后级电压时,不能使用前级的地线,否则所测电压将全部为0V。
图3所示是电源电路原理图。
电源IC为专用开关电源集成电路VIPER22A,图4是其外引脚图,图中,第1、2脚SOURCE是内部场效应管源极的表示,在使用中通常接地,3脚FB是取样电压输入端,4脚VDD是供电电压端,第5、6、7、8脚的DRAIN表示接通内部场效应管的栅极。
图5是其内部结构图。
220V的交流电源经开关输入后,经四个二极管构成的桥式整流电路整流、C1滤波后输出一个300V左右的直流信号。
由于VIPER22A处于工作状态,在其内部场效
应管截止时,会在变压器初级(L左1)两端产生大于300V的电压,利用R1、C2和D5构成防冲激电路,使其电压有一个释放回路,以免激穿VIPER22A内部场效应管。
从图5所示VIPER22A的内部结构可知,它与其它开关电源存在一些不同。
开机后,300V的直流电压从DRAIN(漏极)脚进入集成电路,经整流和稳压后供给开关电源IC工作,从而使这个电路工作时不需要外接启动电阻。
即使Vdd供电电路不正常,电源电路的振荡电路仍能起振,而且电路有输出电压。
用这种专用电源IC 的DVD机电源有故障时,故障现象和其他开关电源的故障有所不同,其他开关电源通常无Vdd时,电源电路中的振荡电路不起振,会出现无输出的故障现象。
电路工作正常时,开机后,在Vdd正常前,由芯片内部自身供电,经过很短时间后,Vdd供电电源正常,此时,利用门电路控制开关电路(ON/OFF)断开从栅极输入的供电回路。
VIPER22A有过热、过压保护功能。
Vdd从4脚输入后,首先送入比较器,一旦输入Vdd大于42V,则触发器(FF1)输出一个置位信号1使控制振荡电路工作的触发器(FF2)输出为0,锁住U2,振荡信号无法输出,即开关管不工作。
当输入电压小于14.5V时,U3也将输出一个复位脉冲,使开关管不工作。
当电路过热时,R1为1,将FF2置0,开关管不工作。
当供电电压Vdd在正常范围时,FB所得的取样电压与基准电压0.23V相比较,用其比较结果去控制FF2的转换频率,从而控制开关管的状态转换,实现控制输出电压,达到稳压的功能。
该集成电路芯片内部包含60kHz的振荡电路,其外围电路相当简单。
下面,为分析方便,把电源变压器左边的两组线圈从上到下定义为L左1、L左2。
右边的线圈从上到下定义为L右1、L右2、L右3。
图3中,L左2互感产生的交流脉冲电压经D6整流、R2限流和C3和C6滤波后作为开关芯片的供电电压。
由于VIPER22A的特殊结构,如无Vdd时可实现内部供电,
所以R2即使击穿开路,仍有电压输出,但不正常。
同时,Vdd也为取样回路中的光耦的接收部分供电。
L右3感应到的脉冲电压经D8整流,电感L6、电容C12、C13、C14滤波后,输出+5V。
+5V电压同时经稳压管Z2后给光耦电路发射部分供电,通过光耦的接收部分接收到的光作为取样信号,从VIPER22的3脚FB输入到芯片,从而去控制开关管的开关频率,控制电源电压的稳定,起到稳压的作用。
该种电源电路由于前后级是通过光耦进行互相控制,前后级不共地,称为冷底盘机,这种机器由于后级主电路板与市电不相连,维修时比较安全。
维修时测量后级的电压,一定不能用前级的接地点,否则所测电压始终为0V。
同时,变压器电感线圈L右3另一端经D7整流C10滤波后输出+12V。
变压器电感线圈L右2上端经D10整流、C15滤波后输出-21V
变压器电感线圈L右1输出的脉冲电压经D11整流、C16滤波后分别输出FP+和FP-电压。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
