专题11_欧姆定律应用、电功率计算题
欧姆定律-电功率综合测试题及答案
甲 乙欧姆定律、电功率测试题1指针不动，电压表有示数，那么有可能是A 、电流表已被烧坏，致使电路不通B 、电流表完好，但未与导线接牢C 、灯L 的灯座接线处短路D 、电流表接线处碰线（电流表被短路）2、小明在研究并联电路的特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ， 则下列分析正确的是A 、干路电流为3AB 、L 1的电阻小于L 2的电阻C 、L 1两端的电压小于L 2两端的电压D 、并联电路中各支路电流一定不同3、将分别标有“6V ，3W” “4V ，2W”的甲、乙两灯串联后接到10V 的电源上，则A 、只有甲灯正常发光B 、只有乙灯正常发光C 、甲、乙两灯都不能正常发光D 、甲乙两灯都能正常发光4、如图所示的电路，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是A 、电流表示数变大，电压表示数变小B 、电流表示数变大，电压表示数变大C 、电流表示数变小，电压表示数变大D 、电流表示数变小，电压表示数变小5、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是A 、甲灯的实际功率一定是100WB 、将乙灯接入110V 电路中，它的实际功率为12.5WC 、两灯均正常发光时，甲灯消耗的电能较多D 、两灯均正常发光时，甲灯灯丝电阻较小6、如图所示的电路，电源电压保持不变。
闭合开关S 后，电路正常工作。
过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是A 、电阻R 断路，灯L 变暗B 、电阻R 短路，灯L 变亮C 、灯L 断路，电压表的示数变小D 、灯L 短路，电压表的示数变大7、为了使电炉丝消耗的电功率减小到原来的一半，应A 、电压不变，电阻增加一倍B 、电压不变，电阻减少一半C 、电阻不变，使电压增加一倍D 、电阻不变，电压减少一半8、电炉工作时，电热丝发红，而连接电炉丝和电源的导线几乎不热，主要原因是A 、 导线电阻远小于电热丝电阻B 、导线电阻远大于电热丝电阻C 、通过导线的电流比电热丝的小D 、通过导线的电流比电热丝的大。
九年级物理欧姆定律专题练习(附标准答案)
九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。
根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。
2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。
根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。
当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。
3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。
根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。
当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。
二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。
根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。
解得L2的电阻为15Ω，IL2=0.4A。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。
根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。
解得L1的电阻为3Ω，L2的电阻为6Ω。
三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。
根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。
电学中欧姆定律电功率计算几个典型例题解析
电学中欧姆定律电功率计算几个典型例题解析【例题1】电路图如图甲所示，R为定值电阻，电源电压恒定，改变滑动变阻器滑片P的位置，电路的总功率和电阻R的功率随电流的变化关系如图乙所示，图线1为电路的总功率与电流的关系图线，图线2为电阻R的功率与电流的关系图线．（1）求电源电压U为多少？（2）当电路电流I=0.5A时，此时滑动变阻器的滑片P处于哪端？（选填“a端”或“b端”），求定值电阻R的阻值为多少？（3）当滑动变阻器功率为1/3W时，求滑动变阻器接入电路的阻值为多少？【解析】（1）根据图1可知，当电路中的电流为0.5A时，电路中的总功率为1.5W；由P=UI可知，电源电压：U===3V；（2）根据图象可知，电路中最大电流为0.5A，因此滑动变阻器接入电路的阻值为零，即滑片P在a端；由I=可知，定值电阻：R===6Ω；（3）由I=和P=I2R可得，W=（）2R P即W=（）2R P化简可得：（R P﹣12）（R P﹣3）=0；即滑动变阻器接入电路的阻值为12Ω或3Ω．【答案】（1）求电源电压U为3V；（2）档电路电流I=0.5A时，此时滑动变阻器的滑片P处于a端，定值电阻R的阻值为6Ω；（3）当滑动变阻器功率为1/3W时，滑动变阻器接入电路的阻值为12Ω或3Ω．【点评】本题考查欧姆定律及功率公式的应用，能从图象中判断电路中的最大电流以及最大功率是本题的突破口，灵活选用公式计算是关键．【例题2】如图是“测量小灯泡额定功率”的实验，其中灯泡的额定电压为3.8V，电源电压未知，请你将实验过程补充完整．（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大（导线不允许交叉）．（2）实验过程中的某时刻，电压表的示数如图乙所示，为了测量灯泡的额定功率，应将滑动变阻器的滑片向左（选填“左”或“右”）端滑动．灯泡正常发光时电流表的示数如图丙为0.3A，则灯泡的额定功率为 1.14W．（3）为了考察同学们的能力，老师拿来了一个已知额定电流为0.2A，但额定电压未知的小灯泡，一个已知阻值为R的电阻和两个开关S1、S2，利用上面的部分器材为同学们设计了如图丁所示的电路来测量小灯泡的额定功率，请你将下列实验步骤补充完整；①闭合开关S、S1（填开关S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表的示数为0.2R；②闭合开关S、S2，断开S1，保持滑动变阻器的滑片不动（选填“适当调节滑动变阻器的滑片”“保持滑动变阻器的滑片不动”），读出电压表的示数为U；③灯泡额定功率的表达式为：P=0.2A×（U﹣0.2R）．【解析】（1）灯泡额定电压为3.8V，电压表选0～15V量程，把滑动变阻器串联接入电路，电压表并联在灯泡两端，实物电路图如图所示：（2）电压表量程为0～15V，由图乙所示电压表可知，其分度值为0.5V，所示为2.5V，小于灯泡额定电压3.8V，为了测量灯泡的额定功率，应将滑动变阻器的滑片向左端滑动．由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，所示为：0.3A，灯泡的额定功率为P=UI=3.8V×0.3A=1.14W．（3）①闭合开关S、S1，调节滑动变阻器的滑片使电压表的示数为0.2R；②闭合开关S、S2，断开S1，保持滑动变阻器的滑片不动，读出电压表的示数为U；③灯泡额定功率的表达式为：P=0.2A×（U﹣0.2R）．【答案】（1）电路图如图所示；（2）左；0.3；1.14；（3）①闭合开关S、S1；0.2R；②保持滑动变阻器的滑片不动；③0.2A×（U﹣0.2R）．【点评】本题考查了连接实物电路图、滑动变阻器调节、电表读数、求灯泡额定功率、完善实验步骤等问题，对电表读数时，要先确定其量程与分度值，然后再读数，读数时视线要与电表刻度线垂直．【例题3】如图为“探究产生感应电流的条件”的实验装置，让导体ab在磁场中水平方向左右（选填“水平方向左右”或“竖直方向上下”）运动从而产生感应电流；在这种现象中，机械能转化为电能；根据这种现象人们发明了发电机．【解析】（1）导体只有做切割磁感线运动时才会产生感应电流，因此应该水平方向左右运动；（2）在电磁感应现象中，机械能转化成电能，发电机就是根据这个原理制成的．【答案】水平方向左右；机械；电；发电机。
欧姆定律：电功率问题
欧姆定律：电功率问题

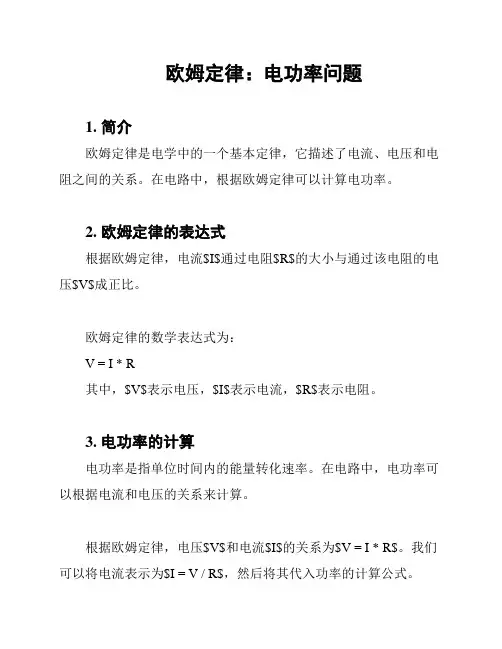

1. 简介
欧姆定律是电学中的一个基本定律，它描述了电流、电压和电阻之间的关系。
在电路中，根据欧姆定律可以计算电功率。
2. 欧姆定律的表达式
根据欧姆定律，电流$I$通过电阻$R$的大小与通过该电阻的电压$V$成正比。
欧姆定律的数学表达式为：
V = I * R
其中，$V$表示电压，$I$表示电流，$R$表示电阻。
3. 电功率的计算
电功率是指单位时间内的能量转化速率。
在电路中，电功率可以根据电流和电压的关系来计算。
根据欧姆定律，电压$V$和电流$I$的关系为$V = I * R$。
我们可以将电流表示为$I = V / R$，然后将其代入功率的计算公式。
电功率的数学表达式为：
P = V * I = (V / R) * V = V^2 / R
其中，$P$表示电功率，$V$表示电压，$R$表示电阻。
4. 例子
假设有一个电路，电压为12V，电阻为4Ω。
我们可以利用欧姆定律和电功率的计算公式来计算电功率。
首先根据欧姆定律，可以计算出电流：
I = V / R = 12V / 4Ω = 3A
然后根据电功率的计算公式，可以计算出电功率：
P = V^2 / R = (12V)^2 / 4Ω = 144W
所以，该电路的电功率为144W。
5. 结论
欧姆定律是电学中的重要定律，可以用于计算电流、电压和电阻之间的关系。
根据欧姆定律可以推导出电功率的计算公式，用来
计算电路中的能量转化速率。
在实际应用中，欧姆定律和电功率的计算公式常常被使用，帮助我们理解和计算电路中的各种问题。
中考物理《欧姆定律和电功率》专项练习题(附答案)
中考物理《欧姆定律和电功率》专项练习题(附答案)一、选择题1．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。
当滑动变阻器的滑片P向右移动时，下列说法中正确的是 ( )示数的差值不变A.电流表A示数与电流表A1B．电压表V示数与电流表A示数的比值变大示数的比值变小C．电压表V示数与电流表A1D．电压表V示数与电流表A示数的乘积不变2．如图所示是电阻甲和乙的1-U图象，下列说法中正确的是 ( )A.电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4 A3．如图所示电路，电源电压不变，R是定值电阻，将一个“6V 2W”的小灯泡接在a、b两点之间时，小灯泡恰能正常发光；若换一个“12V 8W”的小灯泡接在a、b两点间，不考虑灯丝电阻受温度的影响，则 ( )A.定值电阻R功率变大 B．小灯泡实际功率为2WC．电路中总功率变大 D．定值电阻R两端电压变小4.小桂同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。
在实验过程中，保持滑片不动，当定值电阻R由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操2作是 ( )的滑片，保持电压表示数不变，观察并记A.向左调节滑动变阻器R1录电流表的示数B．换用更精确的电压表进行测量的滑片，保持电压表示数不变，观察并C．向右调节滑动变阻器R1记录电流表的示数D．增加电池的个数，使电源电压变大5．如图所示的电路中，电源的电压保持不变。
闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是 ( )A.可能是R．发生短路 B．可能是变阻器发生短路C．可能是电流表发生短路 D．可能是开关接触不良6．家庭电路中使用电热水壶时，电灯会变暗。
简化的电路如图所示，设R为干路电线的等效电阻且保持不变，电源电压保持不变，闭合开关S后，下列说法正确的是 ( )A.灯两端的电压变小 B．R两端的电压不变C．电路的总电阻变大 D．电路的总功率不变7．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是 ( )A.用户家里的用电器两端电压等于UB．输电线上消耗的电功率为U2/rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时；用户家里用电器两端电压保持不变8．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为． ( )A.1.8 W,5.4×10-2 WB.3.6 W,O. 108 WC.6. 48×l03 W,l. 94×l02 WD.0.6 W,l.8×10-2 W9．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。
初中物理欧姆定律和电功率计算题
1．(2011重庆)从20XX 年5月11日起，执行酒驾重罚新规定。
交警使用的某型号酒精测试仪的工作原理相当于图19所示。
电源电压恒为9 V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80 Ω。
使用前要通过调零旋钮(即滑动变阻器R 1的滑片)对测试仪进行调零，此时电压表的示数为8 V 。
求：(1)电压表的示数为8V 时，电流表的示数为多少?(2)电压表的示数为8V 时，滑动变阻器R 1的电阻值为多少?(3)调零后，R 1的电阻保持不变。
某驾驶员对着测试仪吹气10 s ，若电流表的示数达到0.3A ，表明驾驶员醉驾，此时电压表的示数为多少?【答案】解：因为R 2和滑动变阻器串联，当R 2=80Ω，电压表示数U 2为8V 时，A V R U I I I 1.08082221=Ω==== U 1=U-U 2=9V －8V=1V Ω===101.01111AV I U R 当R 1的电阻保持不变，电流表的示数I /为0.3A 时，U 1/=I /R 1=0.3A ×10Ω=3V ，U 2/=U- U 1/=9V-3V=6V答：(1)电压表的示数为8V 时，电流表的示数为0.1A(2)电压表的示数为8V 时，滑动变阻器R 1的电阻值为10Ω(3)调零后，R 1的电阻保持不变。
某驾驶员对着测试仪吹气10 s ，若电流表的示数达到0.3A ，表明驾驶员醉驾，此时电压表的示数6V4．（2011山东滨州，第22题）如图所示，电路中电源电压为6V 。
闭合开关S ，电压表示数为4V ，电流表示数为0.4A 。
求R 1、R 2的阻值【答案】由串联电路的规律可以知道：U 2=U-U 1=6V-4V=2V由I=U/R 得R 1=U 1/I 1=4V/0.4A=10ΩR 2=U 2/I 2=2V/0.4A=5Ω5．(2011甘肃兰州，第33题)电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。
2019-2020届初三 串联电路中欧姆定律的应用 专项练习(含答案解析)
串联电路中欧姆定律的应用专项练习一、计算题1、滑动变阻器一般只在实验室中使用，图24甲是家用电器中常用的一种电位器，通过机械式旋钮调节阻值的大小。
小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图24乙所示。
电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）。
开关S闭合后，求：（1）当电位器R接入电路的电阻R2为20Ω时，通过小灯泡R1的电流I ；（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1。
2、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为 3V．求：（1）电流表的示数 I；（2）电源两端的电压 U．3、为了防止酒驾事故的出现，酒精测试仪已被广泛应用。
交警使用的某型号酒精测试仪的工作原理如图25所示。
电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。
使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V。
（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变。
某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？4、如何用一个电压表和一个已知电阻来测某未知电阻的阻值？小林设计了如图所示的电路．实验时，已知R1为9Ω，在闭合S的情况下，断开S1时电压表的示数为1.8V，闭合S1时，电压表的示数为2.7V．整个实验过程中电池的电压不变，求：（1）电源电压；（2）被测电阻R2的阻值．5、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。
专题复习：欧姆定律计算
2023年中考物理专题复习：欧姆定律计算题训练1．如图所示，电源电压恒为9V，245R=Ω，滑动变阻器R3最大阻值为12Ω。
当滑动变阻器R3的滑片调至最右端，只闭合S1、S4时，电流表A1的示数为1.8A，实验中不用考虑电表的正负极，如反向，自动切换。
求：（1）R1的阻值为多少？（2）只闭合S1、S2时，电流表A的示数为多少？（3）S1、S2、S3、S4闭合时，求电路的最小总功率是多少？（4）若用电阻箱R替换电压表V1，电压表V2所选量程为0~3V，电流表A、A1所选量程均为0~0.6A，当电阻箱调到某一阻值R0，滑动变阻器的滑片P移到合适位置以保证电路安全，只闭合S4，移动滑动变阻器的滑片，使电流表和电压表均能达到最大值，则电阻箱R0的最大值和最小值分别是多少？2．如图所示，电源电压不变，定值电阻R0=20Ω，小灯泡L标有“6V 3.6W”字样。
当开关S闭合，S1、S2断开，滑片P从b端滑动到滑动变阻器中点时，电流表示数变化了0.2A，此时小灯泡恰好正常发光（不考虑温度对灯丝电阻的影响）。
求：（1）小灯泡的电阻值；（2）小灯泡正常工作5min消耗的电能；（3）滑动变阻器的最大阻值；（4）当开关S、S1、S2都闭合时，电路的最小电功率。
试卷第1页，共9页试卷第2页，共9页3．在图（a ）所示的电路中，电阻R 1的阻值为20欧。
闭合开关S ，两电流表指针的位置均如图（b ）所示，求：（1）电源电压U ；（2）电阻R 2的阻值。
4．在图（a ）所示，电源电压为12伏保持不变，电阻1R 的阻值为12欧，滑动变阻器2R 上标有“50欧2安”字样，闭合开关S ，电流表A 1的示数如图（b ）所示。
求： ①通过电阻1R 的电流1I ；①滑动变阻器连入电路的阻值2R ；①当移动滑动变阻器滑片P 在某位置时，两电表示数偏转角度恰好相同，求此时电路中的总电阻R 。
5．在图（a）所示电路中，电源电压为12伏保持不变，滑动变阻器R2上标有“50Ω，1A”字样，电流表的表盘如图（b）所示。
电功率计算题----100道参考答案
电功率计算题----100道参考答案一、计算题1、 (1)补充条件：电源电压为12 V。
求电路中的电流。
0．24 A（2)补充条件：20 Ω的电阻的功率为3．2 W，求30 Ω的电阻的功率。
4．8 W此题还有其他的解法。
2、 (1)U1=3 V (2)R1=6Ω (3)IR2=1A (5)R2=3Ω(6)P2=3 W (7)P总＝4．5W (8)R合＝2Ω3、 (1)因为电炉子消耗的电能全部用来产生热量，所以Q=0．9 ×106 J(2)I=2．3 A，R=96．8 Ω答：能算出的量有炉子的电流约2．3 A和电阻约96．8 Ω。
4、1.40 W、0.18 A5、（1）小灯泡在额定电压下正常发光时的功率即为小灯泡的额定功率.所以由题知:P额=U额·I额=2.5 V×0.2 A=0.5 W.（2）由欧姆定律I=可得R=，所以小灯泡发光时的灯丝电阻为：R===12.5 Ω.（3）电灯1 s内消耗的电能叫小灯泡的电功率，由P=可知，通电1 min小灯泡消耗的电能为：W=Pt=P额×60 s=0.5 W×60 s=30 J4.电灯都是并联的.所以，每盏灯的电压均为220 V.由P=IU可得I=，根据题意可知通过40 W电灯的电流为：I===0.1818 A流过60 W电灯的电流为：I===0.2727 A根据并联电路电流的特点，现在电路中总电流为：0.1818 A×50+0.2727 A×20=14.544 A. 可以再装灯的总电流为：25 A-14.544 A=10.456 A可以再装电灯的盏数为：=57.5盏答案：最多可以再装57盏40 W的电灯.第二种解法：可以从功率考虑.学校里已装电灯的总瓦数为：6、32.24元7、1.60 Ω 2.0.2 A 3.0.6 W8、815Ω9、.2.7 A 2.810、（1）0.6A（2）7.2W11、学校照明电压U=220 V，所有电灯总功率为P=40 W×6×20=4800 W.电炉全部发光时总电流为：I==21.82 A电炉正常工作时的电流为：I′==2.27 A所以I+I′=21.82 A+2.27 A=24.09 A＜25 A 所以能再接一只500 W的电炉.12、家庭电路选装的电能表，一般是在供电线路能承受的最大功率的前提下，根据供电线路中所有用电器一起工作时的总功率来选择的.因此，能否再接入一个大功率的用电器主要看电表是否可能被烧坏.电表所在电路的总功率不能超过：P总=UI=220 V×4 A=880 W.现有用电器同时使用时总功率是：P=40 W×2+80 W+120 W=280 W.因为P+P′=280 W+800 W=1080 W＞P总=880 W. 所以不能再接880 W的电饭锅.13、(1)5伏特。
2023年中考物理计算题专项训练--欧姆定律
2023届中考物理计算题专项训练--欧姆定律一、计算题1．某一学校兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路图如图甲所示。
在滑动变阻器的滑片P从最右端向最左端滑动的过程中，R1的U-I图像如图乙所示。
求：（1）R1的阻值；（2）电路消耗的最大功率；（3）当电路消耗的电功率为5W时，R2在1分钟内产生的热量。
2．如图所示，电阻R1和R2并联在电路中，R1的阻值为36Ω，当开关S1，S2都闭合时。
电流表示数为1A；当S1闭合，S2断开时。
电流表示数为0.25A，求：（1）电源电压；（2）电阻R2的阻值；（3）1 分钟内，电流通过R1做的功是多少？3．某养生壶通电后产生热量把壶内的水加热。
它的铭牌如图，求：（1）养生壶正常工作时的电流和电阻；（2）养生壶正常工作6min能把1kg水从20℃刚好加热至100℃，此过程中，求：①养生壶消耗的电能；②水吸收的热量Q；吸③养生壶的效率η（仅保留1位小数）。
4．表1所示是豆浆机的主要技术参数。
豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆。
外部是一个金属圆环形状的电热管，用来对液体加热煮沸。
（1）豆浆机正常加热时电热管的电阻是多少？（2）豆浆机正常工作做一次豆浆过程中，电动机消耗的电能为多少？（3）某次电热管加热时，小敏发现标有“1200imp/kW·h”的电能表的指示灯12s内闪烁了4次，则此时电热管加热功率为多大？（不考虑电热管电阻变化）5．如图所示，电源电压保持不变，定值电阻R1、R2的阻值分别为10Ω、30Ω。
当开关S1、S2均闭合时，电流表示数为1A。
求：（1）电源电压；（2）仅闭合开关S1时，电流表的示数。
6．如图所示，已知定值电阻R的阻值为10Ω，小灯泡上标有“6V 6W”字样（电源电压可变）。
（1）调节滑动变阻器的滑片，测得流经R的电流为0.4A，流经小灯泡的电流为0.8A，求通电10s小灯泡所消耗的电能；（2）调节滑动变阻器的滑片，测得流经R的电流为0.6A，求流经小灯泡的电流及此时小灯泡的电阻。
高考物理部分电路欧姆定律试题(有答案和解析)
高考物理部分电路欧姆定律试题(有答案和解析)一、高考物理精讲专题部分电路欧姆定律1．地球表面附近存在一个竖直向下的电场，其大小约为100V /m 。
在该电场的作用下，大气中正离子向下运动，负离子向上运动，从而形成较为稳定的电流，这叫做晴天地空电流。
地表附近某处地空电流虽然微弱，但全球地空电流的总电流强度很大，约为1800A 。
以下分析问题时假设地空电流在全球各处均匀分布。
（1）请问地表附近从高处到低处电势升高还是降低？（2）如果认为此电场是由地球表面均匀分布的负电荷产生的，且已知电荷均匀分布的带电球面在球面外某处产生的场强相当于电荷全部集中在球心所产生的场强；地表附近电场的大小用E 表示，地球半径用R 表示，静电力常量用k 表示，请写出地表所带电荷量的大小Q 的表达式；（3）取地球表面积S =5.1×1014m 2，试计算地表附近空气的电阻率ρ0的大小； （4）我们知道电流的周围会有磁场，那么全球均匀分布的地空电流是否会在地球表面形成磁场？如果会，说明方向；如果不会，说明理由。
【答案】（1）降低 （2）2ER Q k = （3）2.8×1013Ω·m （4）因为电流关于地心分布是球面对称的，所以磁场分布也必将关于地心球面对称，这就要求磁感线只能沿半径方向；但是磁感线又是闭合曲线。
以上两条互相矛盾，所以地空电流不会产生磁场【解析】试题分析：（1）沿着电场线方向，电势不断降低；（2）根据点电荷的电场强度定义式进行求解电量；（3）利用微元法求一小段空气层为研究对象，根据电阻定律和欧姆定律进行求解电阻率；（4）根据地球磁场的特点进行分析。
（1）由题意知，电场方向竖直向下，故表附近从高处到低处电势降低。
（2）由2Q E k R=，得电荷量的大小2ER Q k = （3）如图从地表开始向上取一小段高度为Δh 的空气层（Δh 远小于地球半径R ）则从空气层上表面到下表面之间的电势差为·U E h =∆这段空气层的电阻0h r S ρ∆=，且U I r = 三式联立得： 0ES Iρ= 代入数据解： 130 2.810?m ρ=⨯Ω （4）方法一：如图，为了研究地球表面附近A 点的磁场情况可以考虑关于过A 点的地球半径对称的两处电流1I 和2I ，根据右手螺旋定则可以判断，这两处电流在A 点产生的磁场的磁感应强度刚好方向相反，大小相等，所以1I 和2I 产生的磁场在A 点的合磁感应强度为零。
电路练习题应用欧姆定律和电功率计算电流和电压
电路练习题应用欧姆定律和电功率计算电流和电压在学习电路的过程中，掌握欧姆定律和电功率的计算方法对于理解电流和电压之间的关系非常重要。
本文将通过一系列电路练习题来应用欧姆定律和电功率的计算，帮助读者更好地理解电路中的电流和电压。
练习题一：在一个电阻为10欧姆的电路中，通过电阻的电流为2安培。
根据欧姆定律，我们可以通过以下公式计算电压：V = I * R在这个例子中，电流（I）为2安培，电阻（R）为10欧姆，将它们代入公式，得到：V = 2 * 10 = 20伏特因此，在这个电路中的电压为20伏特。
练习题二：假设有一个电路，其中有一个电阻为15欧姆的电阻器，通过电阻器的电流为0.5安培。
我们需要计算电阻器上的电压。
同样地，我们可以使用欧姆定律来计算：V = I * R将电流（I）0.5安培和电阻（R）15欧姆代入公式，得到：V = 0.5 * 15 = 7.5伏特因此，这个电路中的电阻器上的电压为7.5伏特。
练习题三：在一个复杂的电路中，有两个电阻器串联连接，第一个电阻器的电阻为20欧姆，通过它的电流为0.3安培；第二个电阻器的电阻为30欧姆，通过它的电流为0.4安培。
我们需要计算整个串联电路的总电压。
首先，我们可以使用欧姆定律计算每个电阻器上的电压，然后将它们相加得到总电压。
按照上述方法，第一个电阻器上的电压为：V1 = 0.3 * 20 = 6伏特第二个电阻器上的电压为：V2 = 0.4 * 30 = 12伏特最后，总电压为两个电阻器上电压的和：V总 = V1 + V2 = 6 + 12 = 18伏特因此，整个串联电路的总电压为18伏特。
练习题四：接下来考虑一个并联电路，其中有两个电阻器并联连接。
第一个电阻器的电阻为15欧姆，通过它的电流为0.5安培；第二个电阻器的电阻为25欧姆，通过它的电流为0.4安培。
我们需要计算整个并联电路的总电流。
在并联电路中，总电流等于各分支电流的总和。
因此，我们只需要将两个电阻器上的电流相加即可：I总 = I1 + I2 = 0.5 + 0.4 = 0.9安培因此，整个并联电路的总电流为0.9安培。
中考物理高频考点训练——欧姆定律计算大题(含答案)
中考物理高频考点训练——欧姆定律的计算（学生）1．如图所示，电源电压为10 V．当开关S1闭合、S2接B时，电流表的示数为1 A；当开关S1断开、S2接B时，电流表的示数是0.2 A．求：(1)R1、R2的阻值各是多少？(2)当开关S1闭合、S2接A时，电路消耗的总功率是多少？2．如图所示，电源电压恒定，小灯泡标有“6V3W”的字样，当开关S1闭合，S2断开时，小灯泡正常发光，当开关S1、S2都闭合时，电流表示数为0.6A。
(灯丝电阻不变)（1）小灯泡正常发光时的电流是多大？（2）电阻R的阻值为多大？（3）当S1、S2都闭合时，电路的总功率是多大？3．在如图所示的电路中，R1＝10Ω，R2＝20Ω，闭合开关后，电流表的示数为0.3A。
求：(1)电阻R1两端的电压；(2)通过电阻R2的电流；(3)电路消耗的总功率？4．图是某电热烘干箱的简化电路图，S是温探开关，电源电压为220V，R1是发热电阻丝，R2是阻值为110Ω的电阻．开关S接“2”时是高温挡，R1的电功率是110W；开关S接“1”时是低温挡．试求：（1）R1的阻值是多大？（2）低温挡时，电路中的电流是多大？（3）高温挡时，通电10min，R1消耗的电能是多少？5．如图甲所示，电源两端电压不变。
R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。
求：(1)滑动变阻器的最大阻值；(2)R1的阻值和电源电压；(3)求此电路的最大电功率。
6．一只标有“6V、3W”的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，求：（1）小灯泡正常发光时的电阻是多少？（2）当滑动变阻器连入电路中的电阻为6Ω时，闭合开关后小灯泡恰能正常发光，求电源电压是多少？（3）如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为P′，已知P：P′=16：9，求所换电源的电压？（设所换电源电压和灯丝电阻均不变）7．如图所示，是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属片是杠杆的一端，R'是阻值为12Ω的定值电阻，电流表量程为0~0.6A，电源电压为6V，由油量表（用电流表改装）的指针指示的刻度就可知油箱内油的多少。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
欧姆定律计算题专题训练(经典、全面、附答案)
1 欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。
4．如图所示，设电源电压保持不变，R0=10Ω。
当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。
5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC ．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。
中考物理《欧姆定律、电功率》专项练习题(附带答案)
中考物理《欧姆定律、电功率》专项练习题(附带答案)一、选择题1.空调、洗衣机、电视机和电冰箱，额定功率最接近1kW的是（）A. 空调B. 洗衣机C. 电视机D. 电冰箱2.一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是（）A. 灯丝电阻增大，功率增大B. 灯丝电阻减小，功率增大C. 灯丝两端电压增大，功率增大D. 灯丝中电流增大，功率减小3.电阻R1和R2串联在电路中时，电功率比为1：2，如R1和R2并联在电路中，电功率之比为（）A. 1：4B. 1：2C. 2：1D. 4：14.如图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则（）A． R2的电功率一定减小 B． R2的电功率一定增大C．电流表的示数增大 D．电压表的示数减小5.如图所示，L1“3V 3W”、L2“3V 1.5W”。
灯丝电阻不变，电源电压3V．开关S闭合后，下列说法正确的是（）A．L1和L2的电阻之比是2：1 B．L1和L2的电流之比是1：2C．L1两端电压是2V D．两灯消耗的总功率是1W6.如图，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，电路通电时间为3min.下列说法中不正确的是（）A. 电源电压为6VB. 电阻R2的阻值为30ΩC. 电路的总功率为3WD. 这段时间电路消耗的电能为9J二、填空题7.有一只标有“3.8V 0.3A”的小灯泡。
其中“3.8V”是指小灯泡的。
将小灯泡接在3.0V的电路中，实际的电功率是W．（灯丝电阻不变，结果保留两位小数）8.如图所示，小灯泡L上标有“8V 8W“字样，闭合开关S后，电流表的示数为0.5A。
若不考虑小灯泡电阻随温度的变化，则此时小灯泡的电功率是W，小灯泡在1min内消耗的电能是J。
9.如图甲所示，小灯泡的额定电压为2.5V，开关闭合后，小灯泡正常发光，图乙是通过定值电阻R和小灯泡L的电流与电压关系图象，则小灯泡正常发光时的电流为_________A；通电10s，定值电阻R产生的热量为__________J。
欧姆定律计算题专题练习(整理)
欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。
开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。
问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。
电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。
闭开关S，电流表示数为0.2A。
求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。
中考计算题及答案 欧姆定律
中考计算题及答案欧姆定律一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：（1）通过电路的电流；（2）电阻R2消耗的电功率。
2．车床照明灯正常工作时的电压U为36V，电阻R为720 ．求这盏灯正常工作时，通过它的电流I为多少？3．在如图所示电路中，通过L1的电流为0.3 A，通过L2的电流为0.4 A，通过L3的电流为0.5A，则电流表A1、A2、A3的示数分别是多大？4．如图电路中，电源电压保持不变，R2=12Ω，当S1、S2都闭合时，电流表示数为1.2A，这时灯L两端电压为12V，流过灯的电流是1A．求：（1）电阻R1的阻值是多大？（2）当S1、S2都断开时，电流表示数是多少？（要求画出等效电路）5．如图甲所示；是某型号升降机的限压电路原理图、若电源电压恒为6V，R0为定值电阻，电压表量程为0~3V，压敏电阻尺的阻值随所受压力大小的变化关系如图乙所示。
请完成以下问题：（1）压敏电阻是由材料制成的；由图乙可知，随压敏电阻所受到的压力增大，电压表的示数将（选填“变大“或“变小”）；（2）压敏电阻所受压力为0时电压表示数为2V，则电阻R0的阻值为多少？（3）电路正常工作时，压敏电阻能承受的最大压力是多少？若受压面积为50cm²，压敏电阻承受的最大压强是多少？（4）在不改变电表的条件下，要增大压敏电阻的承压范围，应如何调整？（写出一条）6．如图所示的电路中，当开关S1闭合、S2断开时，电压表的读数为2.5V；当开关S1、S2均闭合时，电压表的读数为6V，求：（1）电源电压；（2）当开关S1闭合、S2断开时，灯L1两端的电压。
7．如图，电源电压恒定不变，R1＝30 Ω，滑动变阻器的最大阻值为20 Ω，灯泡额定电压为3 V(忽略灯泡电阻的变化)，电压表量程为0～3 V．当S、S1、S2都闭合，滑动变阻器滑片移到最右端时，电流表示数为0.5 A；当闭合S，断开S1、S2，滑片P位于中点时，小灯泡恰好正常发光．求：（1）电源电压；（2）小灯泡的额定功率；（3）S闭合，S1、S2都断开时，电路消耗总功率的最大值．8．如图甲电路，电源电压不变，闭合开关S，将滑动变阻器R的滑片P由a移动到b 时，R0的电功率和电流的P-I关系图象如图乙所示，求：（1）电源电压；（2）滑动变阻器的最大阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
__________________________________________________
图2 图 1 欧姆定律应用、电功率计算题
一、填空题
1、如图1所示，要使铃和灯泡组成并联电路，则应断开开关，闭合开关。
若S 1、S
2、S 3都闭合，将会发现现象。
2、如图2所示，要使两灯组成串联电路，则应闭合开关；要使两灯组成并联电路，则应闭合开关；若S 1、S 2、S 3都闭合，将会发生现象。
3、在如图3所示的电路中,电源电压恒为6V,当开关S 2断开,S 1 、S 3闭合时,电流表示数为0.6A,R 1的电阻是________Ω. 当开关S 2闭合,S 1 、S 3断开时,电压表的示数为2V,则R 2的电功率为W 。
4、如图4所示，当闭合开关S ．时，灯正常发光；再闭合S 2使电炉开始工作，灯变暗了。
对以上现象的分析是：因为电炉的__________大，使用后导致下路中的________大，导线分压增大， 灯两端实际电压__________。
5、如图5所示的电路中，L1和L2是两只标有“6V3W ”字样
的小灯泡，电源电压6V ．闭合开关两灯正常工作．则a 是
________表，b ________表，a 表的示数是________。
6、两个电热丝R 1、R 2，R 1：R 2＝2：3，若将它们串联在电路中，它们两端的电压之比U 1：U 2＝，在相同的时间里，产生的热量之比Q 1：Q 2＝；若将它们并联在电路里，通过它们的电流之比I 1：I 2＝。
7、学习了电能的知识后,小燕观察了家中的电能表的规格如图6所示,
她家同时使用的用电器总功率不能超过___________W,本月初抄表
数如图6所示,若本月应交电费66元,且电价为0.5元/度,则本月
末抄表的示数为______________kW.h 她家本月消耗的这些电能可
供一盏“220V 40W ”字样的白炽灯连续工作___________h 。
8、将一支铅笔芯接在3V 电源两端，测出通过铅笔芯的电流是0.15A ，则该铅笔芯的电阻为______Ω；若将这支铅笔芯两端的电压增加到6V ，则通过它的电流是______A 。
9、如图8示的电路中，电压U 保持不变，电阻R 1=R 2，
开关s 断开时，电流表的示数为I 1；开关S 闭合时， 电流表的示数为I 2，则I 1：I 2= 。
10、如图7所示电路中，电源电压保持不变，电阻R 1的阻值为20Ω，
图3 图4 图5
图6 图7
图8
__________________________________________________ 闭合开关S ．电流表A l 的示数为0.3A ，电流表A 2的示数为0.1A ，
则电阻R 2=Ω；通电10s ，电阻R 1产生的热量为J 。
11、将三各阻值为60Ω的电阻按一定的方式连接起来，其总自阻的最大值是Ω，最小值是Ω。
12、在用电高峰时，某同学家的电压比220V 降低了10％，此时正在工作的“220V 100W ”白炽灯的实际功率是_______W ．若用“220V 20W ”的节能灯代替“220V 100W ”的白炽灯，每天正常工作5h 可节约电能_______J 。
13、小丽家电能表的视窗在月初和月底显示的数字如图9示，她
家这一个月消耗电能________________kW·h，若1度电的电费 按0.6元计算，则她家这个月的电费是_______________元。
14、在某一温度下，两个电路元件甲和乙中的电流与电压的关系 如图10所示。
由图可知，元件甲的电阻是Ω，将元
件甲、乙并联后接在电压为2V 的电源两端，则流过元件甲的
电流是A ，流过元件乙的电流是A 。
15、图11某同学探究电流与电压关系的电路图。
开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图12示。
由图像可得：通过R o 的电流与R o 两端的电压成。
值电阻Ro 的阻值是Ω。
实验时，电源电压3V 保持不变，当滑片P 位于a 端时，滑动变阻器消耗的电功率是W 。
16、图13示，要测出通过灯泡L 2的电流，应把开关，
此时L 2的电流为0。
4A ；要测出总电流，应把开关， 此时总电流为0。
6A ，则通过灯泡L 1的电流是A 。
.
17、如图14个玩具汽车上的控制电路，小明对其进行测量和研究
发现：电动机的线圈电阻为1Ω，保护电阻R 为4Ω，当闭合开关S 后，
两电压表的示数分别为6V 和2V ，则电路中的电流为A ，电动
机的功率为W 。
二、计算题 18、在如图15所示电路中，电源电压保持不变，定值电阻R 的阻值为10 ，闭合开关S 后，电流表的示
数为1A ，通过定值电阻R 的电流为0.6A ，试求：
（1）电源电压U ；
（2）灯泡L 的阻值。
19、如图16所示电路，电压不变，灯炮L 流表A 的示数为1.5A 。
求：
图9 0 7 5 l 6 0 8 4 0 2
图10 图11 图12 图13
图14
V 1 S M V 2 图15 图16
__________________________________________________
图18 图19 图20
（1）灯L的电阻；
（2）电阻R1的阻值；
（3）开关s闭合5min后，整个电路消耗的电能。
20、如图18所示，已知电源电压为12V，且保持不变，灯泡标有“8V4W”的字样，滑动变阻器R0的最大
阻值为16Ω。
求：
（1））要使灯泡正常发光，变阻器接入电路的电阻是多少?
（2）当滑片P从a端滑到b端的过程中，电流表和电压表
的变化范围是多少？
21、如图19所示，它是一种自动测量汽车油箱内油面高度的装置。
A为浮子，R2为转动式变阻器,其最大阻值为36Ω，定值电阻R1=12Ω，电源电压U=24V，当汽车油箱装有20L汽油时，滑片P刚好指在变阻器R2的中点，试问：
（1）这个装置图在设计上应用了那些物理知识？（至少说三点）
（2）当汽车油箱装有20L汽油时，油量表的示数是多少？
（3）当油量表示数最小时，R1消耗的功率是多少？
22、如图20所示电路，当开关闭合，滑动变阻器R2的滑片滑到a端时，电流表示数为0.75A，标有“6V 3W”的小灯泡正常发光；当开关断开，滑动变阻器的滑片滑到b端时，电压表示数为4.5V。
试求：
（1）电源电压；
（2）R1的电阻；
（3）滑动变阻器的最大阻值。
23、如图21所示电路中，R l=2Ω，R2=3Ω。
当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S 1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。
设电源电压不变.求：
图21
(1)电源电压；
(2)灯泡的额定功率。
24、如图22所示，电源电压U = 6V，定值电阻R0= 20Ω，当开关S1闭合、S2断开，调节滑动变阻器滑片
P使小灯泡正常发光，此时电流表的示数I1 = 0.3A；保持滑动变阻器滑片P的位置不变，再断开S1、闭合S2，电流表的示数I2 = 0.2A．求：
(1)小灯泡的额定电压；
(2)小灯泡的额定功率。
图22
25、图23所示电路，电源电压不变，灯泡L标有“6V 2W”，定值电阻R1的阻值为12Ω，滑动变阻器R的最大阻值为200Ω，允许通过的最大电流为1A，电压表接入电路的量程是0～15V。
当开关S闭合后，滑动变阻器的滑片P移到某位置时，电压表读数为8V，此时灯泡恰好正常发光（忽略温度变化对灯泡电阻的影响）。
求：
（1）灯泡电阻的大小；
（2）电源电压；
（3）当滑动变阻器连入电路的电阻为30Ω时，灯泡的实际功率；
（4）在保证电路元件不烧坏的情况下，滑动变阻器允许连入电路
的阻值范围是多少？
图23
26、如图24所示电路中，小灯泡L标有“6V3W”字样，R2=12Ω，当S1、S2都闭合时，电流表示数为0.8A，
这时小灯泡L正常发光，求：
⑴电源电压U
⑵电阻R1的阻值
⑶当S1、S2都断开时，小灯泡L消耗的功率
图24
__________________________________________________。
