心电图机常见故障现象及排除方法一、记录波形时个别导联不出心电图的现象1 在身体相对应的位置上安放电极后，心电图波形数据未稳定就开始打印。
解决办法:在保证全部导联接触良好的情况下,按一次F2（复位键ＲEＳET),使各个通道的波形快速稳定或重新记录一次即可解决。
...文档交流仅供参考...2。
在作图时,经常出现某导联出直线或是在检查了几个病人后，就出现打直线.解决办法：１）检查肢电极片和胸电极是否氧化或褪色老化,这些会导致电极片的导电性变差，从而导致信号传输不良.及时清洁附件或更换新的。
...文档交流仅供参考...2) 用酒精先在电极安放处的皮肤进行清洁,同时皮肤干燥导致皮肤阻值变大，影响信号的接收。
3）清洁导联线、吸球、肢夹各连接部位,重新安装并紧固各连接部位,由于使用时间长了，各部位的连接会留污垢或变松,导致信号传输不良。
...文档交流仅供参考...3.导联线有故障。
解决办法:1）先检查导联线外观有无明显破裂，导联线断裂后若用胶布包好再使用会严重影响作图效果，必须更换新的。
２）采用更换法：建议医生更换一条在其他机器上使用良好的导联线,如果故障解决，说明是导联线问题。
3）采用检测法:在无导联线更换的情况下,把导联线从机器上卸下来,然后按F2（复位键）,稳定下来后，按记录停止键,观察打印出来的直线是否有问题，如果没有问题，就说明是导联线的问题（在操作正确的情况下），反之是机器的问题。
（干扰大时常用的判断方法方法）...文档交流仅供参考...４.以上方法均无法排除故障，则说明机器本身有故障,一般是由于仪器的通道板有故障所导致。
二、打印不清晰或部分心电图波形打印不出来1．打印不清晰解决办法：1) 一般情况是由于热敏打印头表面沾染了灰尘或污迹所致,用酒精清洁打印头即可。
２）检查纸仓盖上的压纸滚筒是否有脱落(特别是１2道机)。
3）检查使用的热敏纸是否质量差或是使用期限太长，更换质量好的纸即可.4)菜单设置打印加深项.5）如果是12道机，就可能需要矫正下打印支架。
心电图机常见故障与处理措施
...

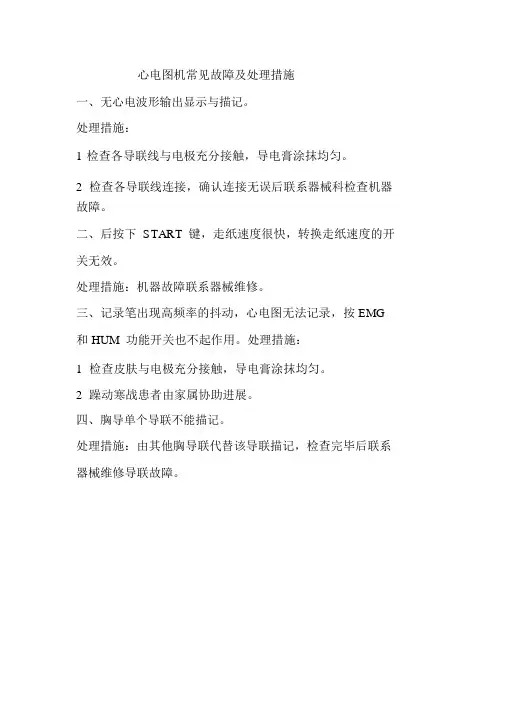

心电图机常见故障及处理措施
一、无心电波形输出显示与描记。
处理措施：
1检查各导联线与电极充分接触，导电膏涂抹均匀。
2检查各导联线连接，确认连接无误后联系器械科检查机器故障。
二、后按下START键，走纸速度很快，转换走纸速度的开
关无效。
处理措施：机器故障联系器械维修。
三、记录笔出现高频率的抖动，心电图无法记录，按EMG
和 HUM 功能开关也不起作用。
处理措施：
1检查皮肤与电极充分接触，导电膏涂抹均匀。
2躁动寒战患者由家属协助进展。
四、胸导单个导联不能描记。
处理措施：由其他胸导联代替该导联描记，检查完毕后联系
器械维修导联故障。
...。
心电图机常见故障排除
周 维星 ，班启峰 ，谢 良
（ 新 疆维 吾 尔 自治 区人 民 医院 医疗器 械 中心设 备 维修科 ，新 疆 乌鲁木 齐 ８ ３ ０ ０ ２ １ ）
［ 中图分类号］Ｔ Ｈ ７ ７ ２ ． ２ ［ 文献标识码 ］Ｂ ［ 文章编号 ］１ ０ ０ ２ — ２ ３ ７ ６（ ２ ０ １ ３ ）０ ４ — ０ ０ ８ ９一 Ｏ １
控板等。
３ 操 作故 障 操 作故 障现 象 、故 障原 因及处理 方法 见表 ３ 。
表 ２ 显 示 故 障
故障现象 按键失效 可能的原 因 处理方法
①上下壳转接板不 良 ①更换 上下壳转接板 ② 主控板不 良 ②更换 主控板 更换 蜂鸣器
按 键 音沙 哑或 失 蜂鸣器不 良
效
下面罗列一些本人在维修过程中所遇到的故障 及判断方法供广大的维修工程师参考。ቤተ መጻሕፍቲ ባይዱ
１ 整 机故 障
①记录仪缺纸 打 印头不能打 印 ②打印头故障 ③主控板故障
①给记 录仪装纸 ②更换 打印头 ③更换 主控板
故障现象 ，故障原因及处理方法见表 １ 。
表 １ 整 机 故 障
故 障 现 象 可 能 的原 因 处 理 方 法
８ ９
医疗装备 ２ ０ １ ３第 ４ 期
２。
表 ２ 显 示 故 障
故 障现象 可能的原因 处理方法 更换液晶显示屏
液 晶 屏 显 示 部 分 字符缺笔画 液晶屏 不 良
无 心电波形
① 重新 连接 心电 电极 ① 心电 电极夹与 人体 夹或 在人 体 连接 处增 连接不 良 加涂 抹 医用 酒 精 ，提 ② 心 电导联线不 良 高接触性能。 ③ 心 电板不 良 ② 检 查 心 电 导联 线 ， 若不 良则更换。 ③ 更换心电板 。
心电图机操作流程及常见故障处理
心电图机操作流程及常见故障处理英文回答：Operating a ECG Machine and Common Troubleshooting.Operating a ECG machine requires a basic understanding of the equipment and the steps involved in performing an electrocardiogram. Here is a step-by-step guide on how to operate a ECG machine:1. Prepare the patient: Ensure that the patient is comfortable and relaxed. Ask them to remove any clothing or jewelry that may interfere with the electrodes.2. Set up the machine: Turn on the ECG machine and make sure it is properly connected to a power source. Check that all the cables and electrodes are in good condition.3. Attach the electrodes: Place the electrodes on the patient's chest, arms, and legs according to the standardplacement guidelines. Ensure that the electrodes are securely attached and have good contact with the skin.4. Start the recording: Press the "Start" or "Record" button on the ECG machine to begin the recording. The machine will start printing out the ECG waveform on the paper.5. Monitor the recording: Keep an eye on the ECG waveform to ensure that it is clear and free from any artifacts or interference. If there are any issues, such as poor electrode contact or excessive movement, make the necessary adjustments.6. Interpret the results: Once the recording is complete, analyze the ECG waveform to identify any abnormalities or irregularities. Look for signs of arrhythmias, ischemia, or other cardiac conditions.7. Print and document the results: Print out a copy of the ECG recording and document the findings in thepatient's medical record. Make sure to include any relevantobservations or notes.Common troubleshooting tips for ECG machines:1. Poor electrode contact: If the ECG waveform appears distorted or noisy, check the electrode placement and ensure that they are properly attached to the patient's skin. Clean the electrode sites if necessary.2. Artifacts or interference: If the ECG waveform is affected by muscle movement or electrical interference, check for any nearby sources of interference, such as electronic devices or power cables. Move the patient or the equipment away from the source of interference if possible.3. Paper jam: If the ECG machine's paper gets jammed, carefully remove the jammed paper and reload a new roll. Make sure that the paper is properly aligned and inserted into the machine.4. Equipment malfunction: If the ECG machine is not functioning properly or displays error messages, refer tothe user manual or contact technical support for assistance. Avoid attempting to repair the equipment yourself.中文回答：心电图机操作流程及常见故障处理。
浅谈心电图机的常见故障及维修方法
浅谈心电图机的常见故障及维修方法摘要：科学技术的进步对于我国医疗事业的发展起到了重大的推动和促进作用。
在科学技术的推动下，大量的新型医疗设备被应用到医疗事业中，进一步提升了我国医疗水平。
其中心电图机设备是医疗事业中最为常见的医疗设备，心电图机设备是心电图检测的核心设备，其能够为大量疾病的诊断和治疗提供依据。
在心电图机设备的使用中需要及时对其进行维护和保养。
心电图科的工作人员需要能够及时判断心电图机的常见故障进行判断，并且采取相应的措施进行维修，确保心电图机设备的正常使用。
关键词：心电图机；常见故障；维修方法1概述心电图机概况在我国医疗事业中，心电图机设备是最为主要的医疗机械，心电图机设备的使用能够有效的提升相关疾病的诊疗效果，对于疾病的治疗和疾病的诊疗具有积极的作用和意义。
心电图机的多功能特性使得其在医疗服务中扮演着关键性的角色和作用，是心电图检测和心电信号采集中不可或缺的设备[1]。
微机控制式心电图机是目前我国医疗机构使用最为普遍的心电图机设备，具备较好的检测效果。
心电图机的输入部分主要是用于对人体的体表进行检测和模拟，将提取出的心电信号进行干扰过滤，将处理之后的心电信号能够传送到缓冲放大器中，进而就能够较为清晰的观察心电检测结果，能够将结果采用曲线表达图的方式，以可视化的方式展现出来。
心电图机设备在心电信号的检查中，利用人体导电来检测出人体生物反应的特征，并且对其进行放大，最终就能够获得所需要的心电数据和心电图，为临床上诊断疾病提供依据。
2心电图机常见的故障以及维修方法作为一种高精度的医疗设备，在心电检测中，必须要确保标准化的操作，同时要保证心电图机的每个部分均能够处于较好的工作状态下，才能够得出较为准确和标准的心电检测结果。
因此这就要求，一方面在操作中要按照标准的方式进行操作，另一方面，要加强对心电设备的定期检车和保养，及时发现心电设备中的故障以及异常，及时进行维修。
导致出现心电图故障的原因相对较多，人员操作的不善或者是环境因素均可能导致心电图机设备出现故障。
心电图机常见故障及排除
心电图机常见故障及排除发布日期：2008-02-29 最后更新时间:2009-09-03 浏览次数:17721、心电图机使用的注意事项：①交流电电源开关：所有邦健心电图机除了开关机按键"ON/OFF"外，都配有交流电电源开关。
机器在通上交流电进行使用时要注意打开交流电电源开关，交流电电源开关的位置在交流电源线连接机器的旁边，如果没有打开交流电电源开关，则机器是在电池供电状态下进行工作，当机器内置电池电量低时，机器会自动关机。
②充电方法：邦健的其它型号心电图机必须在关机状态下进行充电，充电时面板指示灯会闪烁，当电池充满时，指示灯变为常亮。
③自动断电保护：邦健的所有心电图机在使用机器内置电池进行工作时，如果连续4分钟以上没有对一起进行操作，则机器会自动关机，保护电池电量不被浪费。
2、心电图机的操作注意事项：①肢夹的使用：必须严格按照各肢夹所标符号进行对应连接测量，请末将左右脚串联在一起或只用3个肢夹，否则会造成测出的波形干扰、不准或分析结果错误。
②吸球的使用：请严格按照各胸电极连接的位置进行连接，并要使用6个胸电极连接，有写医生只使用V1、V3、V5进行测量，这同样也会造成波形的不准及分析结果的错误。
③在测量人体时请使用导电膏或酒精，胸电极在擦拭导电膏或酒精时请注意要各自分开，禁止将所有胸导测量位置一次性进行涂抹，这将会造成体表短路，影响测出波形效果。
请莫使用水或生理盐水进行测量，这将会加快电极的腐蚀及老化。
三、常见故障及排除1、打直线答：1) 按了导联封闭键；按了导联封闭键屏幕上显示"导联封闭"或"[0]"并出现打直线，只要再按一次"INST"或"RESET"直至"导联封闭"、"[0]"消失。
2) 导联脱落打直线；屏幕上显示"导联脱落"或导联闪动，一般要看是某导联、某几导联打直线还是全部打直线，首先检查对应导联电极是否脱落，各个接触点是否良好。
医疗器械工作者总结维修案例
医疗器械工作者总结维修案例维修案例一：心电图机无法启动在医疗器械维修中，心电图机的故障是常见的问题之一。
本案例将总结心电图机无法启动的原因和解决方法。
问题描述：在某医疗机构使用的心电图机无法启动，按下电源按钮后，仅闪烁一下即无任何反应。
解决方法：1. 检查电源插头和电源线是否连接好，重新插拔确认接触良好。
2. 检查电源线是否损坏，如有破损则及时更换。
3. 仔细查看机器背面的风扇是否有异物阻塞，清除风扇周围的杂物。
维修案例二：血压监测仪显示异常值血压监测仪在临床中广泛应用，但在使用过程中可能会出现显示异常值的情况。
本案例将总结这种故障的原因和解决方法。
问题描述：某医院的血压监测仪在测量过程中通常显示正常值，但有时会出现异常高或异常低的数值。
解决方法：1. 检查血压袖带是否正确安装，确保袖带紧密贴合患者的肤表。
2. 检查血压袖带是否松动，及时调整袖带的紧度。
3. 检查血压袖带是否损坏，如有破损则更换。
4. 如果问题仍然存在，可能是血压传感器出现故障，需要联系专业维修人员进行更换或修理。
维修案例三：无创血糖仪显示偏差无创血糖仪是一种非侵入性的测量血糖水平的设备，但有时会出现显示偏差的问题。
本案例将总结这种故障的原因和解决方法。
问题描述：某患者使用无创血糖仪测量血糖水平时，发现仪器显示的数值与实际测量值存在差距，偏高或偏低。
解决方法：1. 检查无创血糖仪的传感器是否干净，清洁传感器表面的污垢。
2. 检查无创血糖仪的电池电量，如低电量可以更换电池。
3. 重新校准无创血糖仪，按照仪器说明书进行校准操作。
4. 如果问题仍然存在，可能是无创血糖仪内部传感器出现故障，需要联系专业维修人员进行更换或修理。
维修案例四：手术室监护仪报警频繁手术室监护仪是手术过程中必不可少的设备，但有时会出现报警频繁的问题。
本案例将总结这种故障的原因和解决方法。
问题描述：某手术室的监护仪在使用过程中频繁报警，导致误诊和干扰手术进行。
解决方法：1. 检查监护仪的电源连接是否良好，重新插拔确认接触良好。
心电图机常见故障维修方法探析
心电图机常见故障维修方法探析摘要：医院在引入与使用各种医疗仪器时，应做好设备管理，及时发现故障,并处理故障，心电图机是医院用于分析与诊断患者病情的重要设备。
本文主要对心电图机这一设备的基本组成与常见故障及处理方法展开研究，以此来识别心电图机的各种故障，实现有效处理，使仪器快速恢复正常运行状态。
关键词：心电图机；常见故障；维修方法心电图机是当前医疗科研以及临床诊断中使用频率比较高的电子仪器，其能够将心脏处于活动状态时心肌激动产生的心电信号以自动化的方式记录下来。
心电图机在医院诊疗活动中有重要作用，出现故障问题后必须要及时修理，恢复其基本功能，现结合对心电图机的了解，分析常见故障问题与维修方法。
1心电图机的组成1.1输入心电图机的输入部分由高频滤波器、过压保护电路、导联选择器、导联线以及电极等构成，能够从人体中有效提取心电信号，同时能够根据操作要求实现导联组合，将被选中的导联心电信号向缓冲放大器中输入，可将空间中的电磁波干扰消除，以免仪器因电压过高而被损坏。
1.2记录记录部分中有热笔温控电路、热描记器与记录器。
记录器可对心电信号存在的电流变化进行转换，可转为机械移动。
热笔被设置到记录器转轴上，当心电信号产生变化后，热笔随之出现偏转；热笔温控电路可加热热笔，同时对热笔温度进行控制。
热笔记录器所使用的是热敏记录纸，热笔处于发热状态时，接触记录纸，记录纸上使用的热敏材料变黑，将心电图描记出来。
1.3放大放大部分主要针对频率处于0.05到100Hz的μV级心电信号，通过放大使其能够被记录与观察。
在人体表面上对心电信号进行提取时，可能会混入一些干扰信号，在进行放大操作时，应将干扰信号滤除。
心电图机大多选择多级放大电路。
功率放大器、中间放大器与前置放大器共同构成放大部分。
1.4走纸纸传动装置能够带动记录纸顺沿某一方向进行匀速运动，其由齿轮传动机构、减速装置与电机共同构成，在该装置的影响下记录纸可按照预设活动速度进行匀速运动，依照心电信号的变化幅度描记心电图。
心电图机常见故障的检修
说 明导联红线 已断 ；② Ⅱ、Ⅲ导联 有干 扰 ，则说 明蓝 理或 更换 。 线 已断 ；③ Ｉ 、Ⅲ导联有干扰 ，则说明黄线 已断 ；④ ５ 人体检查 时基线波动 当胸导联 出现干扰 ，则说 明胸导 联线黑线 已断 ；⑤若 ５ １ 放 大 电路 漏 电 ．
ｉ个导联 均有干扰 ，则是胸导联线 ；⑥黑线 已断。
雷勋祖 ① 刘 鹏 ①
［ 文章编号］１７ ～ ２ ０２ １ ）１ ０ １ １ ０ ［ ６ ２ ８ ７ （０ １１— ０ ０ － ３ 中图分 类号】 Ｔ ８ ． ［ Ｈ７ ８４ 文献标识码】Ａ 【 要】 血液 透析 机 品牌众 多 ，其 中 日本 日机装 公 司的血 液透析 机在 中国 占有 较大市 摘
Ｉ 技术交流
１ 导联故障
… 医 装 ２ ｌ 第卷 ｌ 心 常 故 的 修 郭 玲等 竭 学 备０年 ８第 １ 电 机 障 柃 １ １ １ 门 期 川
４ ３功率放 大器工作 失常 ．
检查 心 电图机 的导联 正常与否 ，需 将所有的导联
调 整功率放大 器的静 态工作点 ，检 查功率放 大器
检查走纸 电动 机及其控制 系统 ，若走纸 电动 机出 现故障 ，应检修或更换电动机 。
５ ３ 供 电 电压 不 稳 定 ．
检查整流 电路 、电源变压 器、交流 电路和有 关功
检查供 电电源 ，及时排 除故障 。
放管有无短 路故障 ，如短路 ，应排除短路故障 ，更换 ５４ 外 界干 扰 ．
若放大 器电压正常 ，则再检 查放大器轴 ；若 光电耦合器 ，更换损坏或变质的元件 。
３ ３ 灵敏 度 电位 器调 整 不 当 ．
走纸 电动机与走纸 齿轮 的结合太 紧 ，则应重新调整 。
６ ３ 走 纸 橡 皮轴 老 化 ．
心电图一般故障
在使用心电图机时,经常出现热表笔描记图形过粗或过细、干扰、基线漂移过大、阻尼不正常等故障,严重影响心电图机的使用。
现将其产生原因和排除方法介绍如下,供参考。
1描记图形过粗或过细1.1产生原因温度过高或过低。
1.2排除方法调控热笔温度,调节电位器,使热笔温度适当即可。
2干扰在心电图机走纸记录时,心电图上叠加有一定幅度和有规律的正弦波或叠加一种无规律的毛刺,即为干扰。
2.1导联开关置“0”位时出现干扰首先,判断干扰是50 Hz还是低频。
如果是50 Hz干扰,一般为输入部分出现断线、脱焊现象,即导联线断线;导联开关到放大板的输入线插头座断脚、脱焊或接线断[1]。
如果表现为低频干扰,则首先检查电刷上刷毛是否整齐,是否与不该接触处有接触,然后,再检查电动机线圈是否断线。
2.2工作时出现干扰导线断线、隐断或漏电均可引起干扰。
但只有在相关导联状态时才会因导线断引起干扰。
排除干扰的办法是更换导联线。
如果有修复价值的导线最好从断处或漏电处剪开后,...心电图机是作为医用电子仪器中的一种,它是把人体心脏搏动过程产生的微弱电信号提取出来,经过放大后描记下来的一种装置,它与工程电子仪器一样已经被广泛使用于医学诊断与治疗当中。
2007年至2012年我所共检定各种心电图机320台,其中ECG-6511心电图机占50%左右,所以本文以该型号机型为例分析心电图机常见故障原因及其维修方法。
(1)心电图机无定标或定标过大的故障原因和排除方法。
表1故障原因或现象排除方法(1)定标电路问题:标准电池没电,分压电阻变质,机内稳压定标电路故障,定标光电耦合隔离电路故障,1mV电路开路,定标开关损坏。
更换标准电池、分压电阻和定标开关;检查机内稳压定标电路、光电耦合器及其电路、将有故障的部分修复;将开路的连接线重新焊接好。
(2)热笔固定螺钉太松,导联开关失灵。
拧紧螺钉,使得热笔记录器连动。
(3)心电放大器电路及功放部分故障。
逐级检查心电放大器,查明原因,排除故障。
心电图机常见问题的处理
心电图机常见问题的处理摘要：在心电图机检定、使用中，常出现对工作或检定时工作干扰、描记图形过粗或过细、基线飘移过大、阻尼不适中、基线飘移等非正常故障，严重影响心电图机使用，因此，必须加强心电图检定工作，强化心电图机动态管理，保证各个技术指标准确可靠，是高频率使用仪器保障高质量使用的关键。
关键词：心电图机；常见问题；分析；处理Abstract: in the electrocardiogram machine retrieve set, use, often appear to work or verification of the job when interference, was too thick or graphics, baseline drift on too much, damping discomfort, baseline drift in and abnormal failure, the serious influence electrocardiogram machine use, therefore, must strengthen the electrocardiogram verification work, strengthen the electrocardiogram machine dynamic management, guarantee the various technical indexes are accurate and high frequency instrument is used high quality guarantee use the key.Keywords: electrocardiogram machine; Common problem; Analysis; processing 引言心电图机是医疗单位用于描记心脏组织活动所产生的生物电信号的仪器。
10.常见心电图干扰及排除
（四）导联线连接错误
在描记心电图时，可因一时匆忙或操作不熟 练而将导联线接错。常见的差错是将左、右上肢 导线接错，使描记出的6个肢体导联心电图图形 酷似右位心，即I颠倒（I导联P和T波倒置。QRS 主波向下），Ⅱ与Ⅲ互换，aVR与aVL互换， aVF正常。观察胸导联图形，并无右位心的特征 性改变，除上述差错外，还应注意上、下肢导联 线接错。
（四）导联线连接错误
辨别导联线接错，最简便的方法是观察aVR 导联的心电图图形，在正常情况下aVR导联的P 波和T波都向下，QRS波群主波也向下，如出现 上述错误，一般都会使aVR的P波和T波直立向 上。凡遇到这种异常改变就应考虑到有导联线连 接错误的可能，应立即进行检查，纠正错误连接， 再次描记，以免误诊。
（九）电话铃干扰
因电话机离心电图机距离太近引起。 其特点是干扰伪差随铃响而出现，铃停 即消失。这类伪差表现为中低频率、中 低幅度、均匀一致的波动。
（十）按压定准电压键时间不当
这种伪差是标方波按压在P– QRS–T波群上，可使该波群的图 形变形，易误诊为室性早搏。
（十一）病人体质或病理因素
这种伪差常发生在儿童、过度消瘦、 晚期肺心病或恶病质病人，也可发生在精 神过度紧张、昏迷抽风、中风偏瘫和震颤 麻痹的病人中。其特点表现为基线不稳、 基线飘移，或类似肌颤和交流电干扰。这 种伪差在操作中难以排除。
（七）电极接触不良
常见原因是皮肤电阻率过大或电极板 与导联线接头松动或胸前电极吸球漏气。 其特点是心电信号突然消失或心电图中的 P、QRS、T波群的电压突然变小，以及 图形突然变畸形。调节其接触后伪差即可 消除。
（八）心电图机性能不良
此类伪差常发生在某些陈旧老化的心 电图仪器中。因为仪器内部某一集成块老 化或出现故障所致。其心电图上表现特点 是，该类伪差与交流电干扰、地线接触不 良和肌颤所致的伪差相似，为高频率中低 振幅均匀的波动。
心电图机常见故障的排除
心电图机常见故障的排除目的通过对心电图机常见故障的维修探讨，解决临床使用上的疑难问题。
方法通过对交流电干扰、肌肉电流干扰、图形基线漂移、线性不好、热笔抖动等故障分别进行分析，在理论上推断出可能出现的故障原因，再逐一进行排查。
结果检修完毕后，心电图机调整到正常工作状态，降低医疗成本提高设备使用率。
结论在处理心电图机出现的故障时，从科学的角度，客观地分析问题，及时处理解决，可达到事半功倍的效果，保障临床用机，更好地为医疗一线服务。
标签：交流干扰；漂移；热笔；阻尼1?心电图机的几种常见故障1.1?交流电干扰受交流电干扰的图形是振幅和频率引起很规则的锯齿波叠加在心电信号上。
这种干扰较易分辨出来。
干扰轻时幅度≤R波；重时则>R波；严重时可能使得满幅度摆动，因而无法工作[1]。
解决此故障的最好方法是在患者肢体及胸导上的电极处涂上一层酒精或生理盐水。
再者每种心电图均有接地装置，可以用线接在水管上或暖气片上，或使用直流电池均可以解决。
若再有干扰，说明心电图机的电源部分有故障，需依据电路图解决即或可。
1.2?肌肉电流干扰肌肉电流干扰的特点是图形上载有振幅和频率显示很不规则的锯齿波。
引起肌肉电流干扰的原因基本上分为：（1）病房的温度太低，使患者感觉发冷。
（2）患者精神紧张引起。
（3）肢体及胸导上的电极球或电极夹太松所致。
（4）导联线有部分损坏。
如果有一条肢体或胸导的线屏蔽断，也可以造成类似肌肉电流干扰的波形。
解决此故障的方法是提高室内的温度。
只要适宜（21℃左右）就可。
另外患者做心电图检查时，心情不要紧张，不要说话，心平气和，不要抖动[2]。
1.3?线性不好（1）前级放大器是否失去平衡，若失去平衡检查工作点电压，恢复平衡。
（2）热笔机械零位不对，热笔架角度太小或热笔出线方向不对，或热笔架位置太低，以及笔架固定螺丝与记录器盖相磨擦，作出相应调整以纠正。
（3）后级放大器中晶体管是否有软击穿现象[3]。
1.4?热笔抖动原因有：造成故障的原因有：（1）电源电压不稳定引起电路工作电压的变化。
关于心电图机基线漂移的故障分析
关于心电图机基线漂移的故障分析导联开关在“0”位时，记录器描绘的基线不水平而有缓慢上升或下降，即为基线漂移。
排除方法：用酒精擦拭放大板上各插头、插座，以防有漏电现象。
待完全干燥后，观察基线漂移是否仍然过大。
随后检查前置放大器与电压放大器之间耦合电容是否漏电。
然后，再检查封闭继电器电路。
用线路分割法，断开封闭继电器电路，如漂移达到标准要求，则故障为封闭继电器损坏或漏电，应更换。
最后，检查场效应管。
先用替代法，以同型号场效应管分别替换前级场效应管。
如故障消除则前级中某一只场效应管(或两只）输入电阻不稳，应更换。
但必须用两只各项参数均比较接近的场效应管将原来两只都换下，否则，若场效应管不对称，对心电图机其他指标将有很大影响。
如漂移仍然过大。
一般为后级场效应管某只输入电阻不稳定，同法替换即可。
