桥梁上部工程职安作业指导书(正式)
作业指导书--桥梁篇
前言本作业指导书在编制过程中，认真总结我公司公路公路建设的实践经验，学习和借鉴了《铁道部工法汇编》及其他先进施工经验，以公路客专质量验收标准为依据，重点对施工过程中的工艺、方法、措施和质量控制目标作出了要求，反映了桥梁工程施工过程中的重要工艺环节,为各项目的桥梁施工提供指导和参考资料，是我公司桥梁施工的参考性文件.桥梁篇作业指导书共分6部分，主要内容包括：桥梁基础、桥梁墩台身及框构、桥梁支座及原位浇筑桥梁、桥梁预制及架设、特殊桥梁施工、桥梁附属设施等。
在本作业指导书汇编实施过程中，希望各单位结合工程实践,认真总结经验，积累资料，如发现需要修改放补充之处，请及时将意见和有关资料反馈给我们，供今后修订时参考。
本作业指导书主要起草人：陈永平、陈则章、陈红兵、胡汉忠、高晓玲、刘鹏、赵骏、丁博、王坤、张磊、江飞、王义、陈玉英、范勇、张根华、刘军科、徐文书、俞祖军、刘小野、郑宏伟、李耀华、杨永明、张旭东、唐达昆、施建、刘国雄、方明山、赛铁兵、王鹏、汪婧。
由于时间紧，章节多，编制难免存在疏漏，敬请批评指正，以便修订.目录（一）桥梁基础 (1)人工挖孔桩施工作业指导书 (1)冲击钻灌注桩作业指导书 (8)回旋钻灌注桩作业指导书 (18)旋挖钻灌注桩作业指导书 (28)钻孔桩常见事故的预防及处理 (37)沉入桩施工作业指导书 (43)承台施工作业指导书 (55)钢板桩围堰施工作业指导书 (60)无支护基坑明挖施工作业指导书 (67)支撑法基坑明挖施工作业指导书 (74)大桥基础底节钢吊（套）箱制造作业指导书 (80)大桥钢吊（套)箱下水作业指导书 (91)大桥基础钢套箱着床、下沉作业指导书 (100)封底施工作业指导书 (108)(二）墩台身框架 (115)实体墩台作业指导书 (115)空心墩台施工作业指导书 (120)高墩翻模作业指导书 (125)桥墩滑模作业指导书 (131)框架涵现浇施工作业指导书 (141)框构顶进作业指导书 (145)（三）桥梁支座及原位浇筑梁 (152)简支箱梁支座安装作业指导书 (152)移动模架制梁施工作业指导书 (157)连续梁悬灌施工作业指导书 (169)支架现浇箱梁施工作业指导书 (181)贝雷梁支架现浇箱梁施工作业指导书 (189)碗扣式脚手架现浇箱梁施工作业指导书 (198)（四）桥梁预制架设 (210)公路预制梁场方案设计作业指导书 (210)预制混凝土简支T梁（角钢支架方案）作业指导书 (224)箱梁预制施工作业指导书 (239)跨座式PC梁预制作业指导书 (277)公路T梁架设施工作业指导书 (298)公路客运专线箱梁架设作业指导书 (311)公路梁架设作业指导书 (340)城市轻轨PC梁架设作业指导书 (344)TJ165架桥机架设公路T梁作业指导书 (362)（五）特殊桥梁 (378)竖向转体桥转体系统施工作业指导书 (378)斜腿刚构桥斜腿竖向转体作业指导书 (384)斜拉桥索塔施工作业指导书 (389)斜拉桥拉索安装作业指导书 (398)钢箱系杆拱桥钢箱梁制安作业指导书 (404)提篮拱拱肋安装指导书 (408)提篮拱桥吊杆安装作业指导书 (415)大跨度钢筋混凝土拱桥拱肋施工作业指导书 (421)大跨度钢桁梁便桥的拼架顶推作业指导书 (426)水平转体桥旋转系统施工作业指导书 (434)水平转体桥转体施工作业指导书 (439)劲性钢骨架转体施工作业指导书 (443)钢管混凝土拱桥悬拼法作业指导书 (450)悬拼法施工连续梁节段预制与安装作业指导书 (455)空间预应力索桥锚碇及抗风锚碇施工作业指导书 (462)自锚式悬索桥悬索安装施工作业指导书 (470)（六）桥梁附属 (475)防撞墙施工作业指导书 (475)桥面附属设施施工作业指导书 (480)防水层施工作业指导书 (485)声屏障施工作业指导书 (490)·2·(一）桥梁基础人工挖孔桩施工作业指导书1 适用范围适用无地下水或有有少量地下水的土层和风化软质岩层的桩基施工作业.2 作业准备2.1 平整场地、清除杂物、夯打密实，修通弃土道路，接通水电，备好机、料具。
桥梁上部结构作业指导书
目录一、工程概况1、工程概述2、主要工程数量二、施工工艺流程及施工顺序1、施工工艺流程2、施工顺序三、施工方案1、箱梁预制2、箱梁预应力3、箱梁安装4、现浇横梁与桥面板四、施工进度计划五、质量保证措施和控制标准六、工期保证措施七、安全文明施工措施八、劳动力及机械设备需要量计划九、技术交底第一章工程概况一、工程概述林东特大桥位于安徽省东至县大渡口镇境内，地貌单元为漫滩，地形起伏不大，地面标高一般为9.0-11.0m。
本桥属于沿江高速公路毛竹园至大渡口段上的一座新建桥梁，路线里程桩号为K162+263～K164+430，全长2167.0米。
上部结构采用先简支后连续的箱型梁，标准跨径为30米，为减轻安装重量和增加横向的整体性，在各箱梁之间设置横向湿接缝。
每联端支点横梁及非支点横梁与箱梁同时预制，各中间墩顶横梁采用现浇。
上部结构跨径布置为（30米×6跨）×12联，采用预制安装法施工。
其主要工程数量为：先简支后连续箱梁576片，C50砼23385.6m3,Ⅰ级钢筋879.291t，Ⅱ级钢筋2995.597t，钢绞线787.248t。
第二章施工工艺流程及施工顺序一、施工工艺流程预制场建设→侧模安装→底板、腹板钢筋及预应力管道安装→芯模安装→顶板钢筋绑扎→混凝土浇筑→混凝土养护→预应力张拉→孔道压浆→封锚→箱梁安装→横梁与桥面板施工附：箱梁预制施工工艺流程图箱梁安装施工工艺流程图二、施工顺序箱梁预制、安装顺序：43#跨→1#跨→44#跨→72#跨；横梁与桥面板施工：42#跨→1#跨→43#跨→72#跨。
第三章施工方案一、箱梁预制：1、预制场的选择。
根据工程现场特点和桥型结构，预制场场地设置在43#跨右侧，长130米、宽40米，共设置20个台座。
预制场布置情况见《预制场台座平面布置图》。
2、预制梁台座制作。
在预制场场地放出底座基坑开挖边线，基坑开挖长32米,两端3米范围内挖深0.5米、宽2.0米，中间挖深0.3米、宽1.4米。
桥梁工程施工作业指导书(上)
桥梁工程施工作业指导书(上)一、施工前准备工作1、技术交底在施工前，必须对施工作业次序、程序、方法、技术要求、质量标准、安全措施等问题进行详细的交底，使施工人员明确任务、熟悉操作，确保施工顺利进行。
2、检查桥梁结构在进入施工现场之前，应该对已建好的桥梁进行检查、测量，确认各结构部位完成情况，包括支撑结构、桥墩、桥墩间连接处、梁道等等，以确保基础工程具备承接上部结构的必要条件。
3、制定方案针对现场的实际情况，制定相应的方案，包括上部结构、下部结构、辅助施工设施、机具等的选用、布置和调整，以及施工中可能出现的问题的解决方案等，为进一步的施工做好准备。
4、提供必要的材料和工具按照方案要求，为施工现场提供必要的材料和工具设备，如钢筋、混凝土、桥梁支架、铁板、预应力钢束、脚手架、吊具、吊车、起重机等。
5、组织培训为施工人员提供必要的培训和指导，使其了解施工方案、掌握操作技巧，加强安全意识，提高施工质量。
同时，对人员进行岗前安全教育，提高施工现场安全管理水平。
二、上部结构施工1、悬臂施工悬臂施工是桥梁上部结构施工中常用的一种方法，其主要优点是不需要在水上建设建造支撑或支架，可缩短施工周期，降低项目成本。
但同时也存在着施工难度大、受天气条件限制以及较大的安全隐患等问题。
在进行悬臂施工时，必须根据桥梁的结构特点、悬臂长度、预应力设备的要求等因素进行选型，同时还应按照相关规定制定相关的安全措施，如固定张拉缆、安装防护栏杆等。
2、浇筑混凝土桥梁上部结构中最主要的是混凝土浇筑，浇筑应根据实际情况设计浇筑方案，以确保混凝土的密度、干燥程度、强度等均符合标准要求。
在浇筑时应注意以下几点：（1）浇注时间和数量的控制：浇筑混凝土的时间和数量要严格按照浇筑方案进行控制，否则会影响混凝土的密度和强度。
（2）热量平衡控制：混凝土浇筑后需要进行保温，以维持混凝土内部的热量平衡，确保混凝土的强度和耐久性。
（3）混凝土质量的监测：需要利用混凝土试块、混凝土抽芯等方式进行混凝土质量的监测和测试，以检测混凝土密度、强度、耐久性等指标是否符合要求。
桥梁工程安全专项作业指导书
桥梁工程安全专项作业指导书一、前言桥梁工程是一项复杂的工程，在其建设过程中，需要进行安全专项作业。
这些作业是为了保证工人的安全，减少意外事故的发生。
本文将介绍桥梁工程安全专项作业指导书，以便工程师和工人们能够了解安全作业的基本原则和注意事项。
二、安全专项作业基本原则1. 安全第一在任何情况下，安全都应该是工程的第一要素。
工程师和工人们必须时刻关注安全问题，采取必要的安全措施和防范措施，以确保所有人员的安全。
2. 合理规划和布局在进行桥梁工程安全专项作业时，需要对现场进行合理的规划和布局。
必须确保作业现场的环境良好，通风和照明条件都符合相关标准。
此外，所有作业的设备、机器和工具都必须进行认真检查和维修。
工作场所的独立通道应有机动车辆、行人进入，严禁乱穿乱放及越过防护措施。
3. 采用适当的工具和设备为了保证安全，必须采用适当的工具和设备。
所有设备必须符合相关标准和规定，并由专业人员进行安装和调试。
使用不合适的工具和设备会增加事故的风险，可能会导致严重的后果。
4. 遵守相关规定和标准进行桥梁工程安全专项作业时，必须遵守国家和行业标准规定。
在任何情况下，都不能将生产效率放在工人的安全之上，违反相关规定和标准可能会导致严重的安全事故。
三、注意事项在进行安全专项作业时，必须注意以下事项：1. 保持清洁卫生安全是每个人的责任，因此稍有一丁点的杂物都应该尽可能的处理好。
每一位工作人员应该保持现场的清洁卫生，尽量避免杂物和垃圾的堆积，确保通道畅通，并将有利地区分设出来。
2. 穿戴适合的衣服衣着也是关键的一环，新工人要穿戴厚实的保护衣和适合的劳动鞋。
防止工人由于穿戴不当而导致安全事故。
同时，对于需要特殊场地的工作，如在桥梁上的工作，应该使用适合的个人防护装备，以保证工人的安全。
3. 严格经挥手示意后方可进行通常情况下，安全专项作业需要经过严格的经挥手示意后方可进行。
在进行作业时，应该遵循这一原则，并确保所有工人都已经得到充分的安全培训和指导。

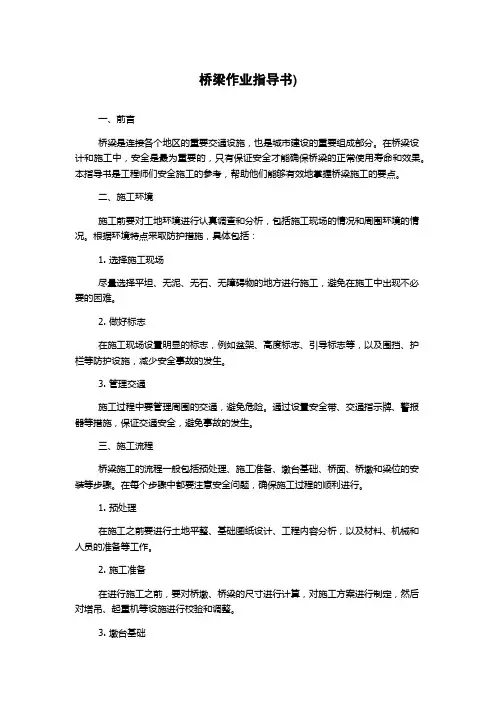

桥梁作业指导书)
桥梁作业指导书)一、前言桥梁是连接各个地区的重要交通设施，也是城市建设的重要组成部分。
在桥梁设计和施工中，安全是最为重要的，只有保证安全才能确保桥梁的正常使用寿命和效果。
本指导书是工程师们安全施工的参考，帮助他们能够有效地掌握桥梁施工的要点。
二、施工环境施工前要对工地环境进行认真调查和分析，包括施工现场的情况和周围环境的情况。
根据环境特点采取防护措施，具体包括：1. 选择施工现场尽量选择平坦、无泥、无石、无障碍物的地方进行施工，避免在施工中出现不必要的困难。
2. 做好标志在施工现场设置明显的标志，例如盆架、高度标志、引导标志等，以及围挡、护栏等防护设施，减少安全事故的发生。
3. 管理交通施工过程中要管理周围的交通，避免危险。
通过设置安全带、交通指示牌、警报器等措施，保证交通安全，避免事故的发生。
三、施工流程桥梁施工的流程一般包括预处理、施工准备、墩台基础、桥面、桥墩和梁位的安装等步骤。
在每个步骤中都要注意安全问题，确保施工过程的顺利进行。
1. 预处理在施工之前要进行土地平整、基础图纸设计、工程内容分析，以及材料、机械和人员的准备等工作。
2. 施工准备在进行施工之前，要对桥墩、桥梁的尺寸进行计算，对施工方案进行制定，然后对塔吊、起重机等设施进行校验和调整。
3. 墩台基础在进行墩台基础的构建时，需要进行基坑挖掘、土方开挖、排水沟和管道的安装和调整等工作。
在施工过程中需要根据工地情况随时调整。
4. 桥面桥面是桥梁中最复杂的部分，包括铺设钢筋网、拼接板、铺设沥青和混凝土等工作。
在施工过程中需要注意每一步的安全。
5. 桥墩和梁位的安装在施工过程中，安装桥墩和梁位是最为危险的部分。
需要采取严格的安全措施，确保施工过程的安全。
四、安全检查在施工过程中，安全检查是必不可少的环节。
除了工地现场管理人员之外，还需要由专业的安全人员对施工现场进行定期检查。
在检查过程中要记住注意以下几点：1. 工地安全建立健全的安全管理制度和保护措施，并严格执行。
桥梁基础工程职安作业指导书(正式)
编订：__________________单位：__________________时间：__________________桥梁基础工程职安作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-3549-61 桥梁基础工程职安作业指导书(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1目的：保障桥梁基础工程施工安全和桩基作业安全，预防人员伤亡事故发生；同时优化施工环境、维护周边环境，确保低耗节能，并保障职工健康安全。
2适用范围：桥梁基础工程施工安全操作及环境保护。
3引用资料：《公路工程施工技术规程》及相关的环保法律法规。
4具体要求：4.1明挖基础4.1.1开挖基坑时，如对邻近建（构）筑物或临时设施有影响时，应采取安全防护措施。
4.1.2挖掘机等机械在坑顶进行挖基出土作业时，机身距坑边的安全距离应视基坑深度、坡度、土质情况而定。
一般应不小于1.0m；堆放材料及机具时应不小于0.8m。
4.1.3采用桅杆吊斗或皮带运输机出土时，应检查吊斗绳索、挂钩、机具等是否完好牢固。
吊斗升降时，坑内作业人员应躲离吊斗升降移动范围以外。
吊斗不使用时，应及时摘下，不得悬挂。
4.1.4在水中挖基，应备有便于出入基坑的爬梯等安全设施。
4.1.5开挖中，当坑沿顶面裂缝、坑壁松塌或遇有涌水、涌砂影响基坑边坡稳定时，应立即加固防护。
4.1.6基坑需机械抽排水开挖时，须配备足够的抽排水设备，抽水机及管路等要安放牢*。
桥梁上部作业指导书
青兰高速NO.24施工合同段河北广通路桥工程有限公司青兰高速公路24合同桥梁上部及附属工程施工作业指导书2007年8月20青兰高速NO.24施工合同段河北广通路桥工程有限公司后张法预应力箱梁、T梁及空心板的施工本合同段大桥共有：30米箱梁626片；25米箱梁20片；30米T梁56片；16米空心板240片；现浇箱梁405米。
拟分三个箱梁预制厂，每个预制厂做台座16个，各准备模板4套；一个空心板预制厂；一个现浇箱梁施工队。
一、施工工艺流程 1、工艺流程见下图：整修底模板绑扎钢筋笼吊钢筋笼入模加工安装波纹管支立、安装侧模安装端头模板及内模绑扎翼缘钢筋安装震动器运输混凝土灌注混凝土制作混凝土试件养护梁体混凝土拆模钢绞线下料、编束穿预应力钢绞线张拉设备的标定张拉钢绞线、锚具检验压浆拌制水泥浆制作水泥浆试件封端割丝头吊梁移运存梁场青兰高速NO.24施工合同段河北广通路桥工程有限公司2、箱梁、T梁及空心板施工工艺要点箱梁、T梁及空心板的施工工艺大致相同，现主要以预箱梁为例，简述其施工工艺。
预制构件所用的模板主要由底模、内模和侧模和封头模板组成。
施工时模板均采用由大型钢模板厂定做的组合钢模，钢支撑结构形式大块拼装和转动脱模。
A底模的布置底模的布置要根据梁厂的总体平面图和路线总体平面图以及地形条件进行布置，布置时要以方便施工、尽量减少二次倒运为原则。
底模应坚固、无沉陷，同时要考虑场地内的排水设施，防止由于排水不畅而造成地基下沉。
底模由5mm厚的钢板固定于砼底座上，梁体吊点处设长40cm的活动升降板。
要求台座下面的基层有足够的刚度，并要置于良好的地基上，下沉量不超过2mm。
上层的橡胶带要有良好的弹性，以保证梁体底模在侧模激振之下随之振动。
为了保证桥梁的平整，可在箱梁跨中向下设1cm的预拱度，预拱度采用抛物线。
不得设正拱。
B钢筋、波纹管的加工及安装①所有使用的钢材均要有出厂材料质量证明资料，标明所进钢材的厂家和炉号或批号，并经监理工程师抽检合格后，方可使用。
桥梁上部工程职安作业指导书通用版
管理制度编号：YTO-FS-PD262桥梁上部工程职安作业指导书通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards桥梁上部工程职安作业指导书通用版使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1目的：保障桥梁上部现浇、预制、安装、预应力张拉等工程施工安全，预防人员伤亡事故发生；同时优化施工环境、维护周边环境，确保低耗节能，并保障职工健康安全。
2适用范围：桥梁上部工程施工安全操作及环境保护。
3引用资料：《公路工程施工技术规程》及相关的环保法律法规。
4具体要求：4.1预制构件的安装，应制定安装方案，并建立统一的指挥系统。
施工难度、危险性较大的作业项目应组织培训。
安装构件时，应符合《公路工程施工安全技术规程》及贯彻相关规定，遵守机械使用操作规定。
4.2就地浇筑上部结构施工，作业前应对机具设备及防护设施等进行检查。
对施工工艺及技术复杂的工程制定的安全技术措施及安全操作细则等，应进行技术交底。
施工中应随时检查支架和模板，发现异常状况应及时采取措施。
遵守所有相关施工安全技术规程要求和规定。
4.3顶推及滑移模架法施工4.3.1顶推法施工时，桥台后面的预制场地应平整、无杂物，工具、材料等应随时堆放整齐，并保持运输通道畅通。
桥梁上部结构作业指导书
桥梁上部结构作业指导书桥梁上部结构作业指导书一、概述桥梁上部结构包括桥面系、桥墩、墩台、翼墙、护栏等，它们组成了整个桥梁上部结构的主体，主要负责承受车辆荷载及自重荷载的作用，并将它们传至桥墩和桥基内，最终由桥基将荷载传至地基。
因此，桥梁上部结构的设计和施工直接影响桥梁的使用寿命和安全性。
二、桥面系桥面系是桥梁上部结构中承载车辆荷载的主体，主要由桥面板、伸缩缝和铺装层组成。
桥面板是桥面系的主要承载构件，一般采用钢筋混凝土预制板或现浇板，其厚度、布置方式、施工工艺等应按照设计要求进行。
伸缩缝分为横向缝和纵向缝，其作用是承受桥梁伸缩变形，防止桥梁产生裂缝。
铺装层是桥面系上的最外层，负责承受车辆荷载、风化和水蚀等作用，其材料和厚度应按照设计要求进行。
三、桥墩、墩台和翼墙桥墩、墩台和翼墙是桥梁上部结构中承受荷载的主要构件，其设计和施工应严格按照国家标准和相关规范进行。
桥墩是桥梁上部结构中垂直于桥面的支撑柱，一般采用钢筋混凝土实心墩或空心墩，其形状和尺寸应根据地形地貌、水流情况等而确定。
墩台是桥墩的基础，主要负责将桥墩荷载传递至地基，其形式一般包括桥墩基础、桥台和承台等。
翼墙是桥墩和墩台的侧面支护构件，一般位于桥边缘，用于防止车辆坠入河道或沟壑中，其形状和尺寸应根据设计要求进行。
四、护栏护栏是桥梁上部结构中保护车辆及行人安全的重要构件，其主要作用是避免车辆和行人从桥梁上坠落。
护栏一般分为钢护栏和混凝土护栏两种，其形状和材料应根据设计要求进行选择。
五、施工要求桥梁上部结构的施工应按照设计要求进行，严格执行相关标准和规范。
具体要求如下：1、桥面系的施工要求平整度高、表面平整、缝隙均匀，伸缩缝应牢固、密封好、顺畅。
2、桥墩和墩台的施工应按照设计要求进行，首先应对基础进行检查，保证其承载力符合设计要求；其次应严格按照工艺要求进行加固、浇筑和养护；最后应对桥梁整体进行检查，保证其质量和安全性。
3、翼墙的施工应按照设计要求进行，确保其与桥墩和墩台的连接牢固可靠。
桥梁上部工程职安作业指导书标准范本
管理制度编号：LX-FS-A92775桥梁上部工程职安作业指导书标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑桥梁上部工程职安作业指导书标准范本使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1目的：保障桥梁上部现浇、预制、安装、预应力张拉等工程施工安全，预防人员伤亡事故发生；同时优化施工环境、维护周边环境，确保低耗节能，并保障职工健康安全。
2适用范围：桥梁上部工程施工安全操作及环境保护。
3引用资料：《公路工程施工技术规程》及相关的环保法律法规。
4具体要求：4.1预制构件的安装，应制定安装方案，并建立统一的指挥系统。
施工难度、危险性较大的作业项目应组织培训。
安装构件时，应符合《公路工程施工安全技术规程》及贯彻相关规定，遵守机械使用操作规定。
4.2就地浇筑上部结构施工，作业前应对机具设备及防护设施等进行检查。
对施工工艺及技术复杂的工程制定的安全技术措施及安全操作细则等，应进行技术交底。
施工中应随时检查支架和模板，发现异常状况应及时采取措施。
桥梁工程作业指导书
桥梁工程作业指导书一、项目背景桥梁工程作为基础设施建设的重要组成部分，对于交通运输的发展和区域经济的繁荣起着至关重要的作用。
为了确保桥梁工程的施工质量和安全性，制定一份详细的作业指导书对于施工人员的操作和管理具有重要意义。
二、作业指导书的目的本作业指导书的目的是为了提供一份详细的桥梁工程施工作业指导，确保施工过程中的安全性、质量和效率。
通过规范施工人员的操作流程和安全要求，最大限度地降低事故风险，确保工程的顺利进行。
三、施工前准备1. 安全措施：- 施工现场应设置明显的警示标识，确保人员和设备的安全。
- 施工人员应佩戴符合标准的个人防护装备，包括安全帽、安全鞋、防护手套等。
- 施工现场应配备消防器材，并保持通道畅通，以便紧急情况下的疏散和救援。
- 施工人员应接受必要的安全培训，并严格遵守施工现场的安全规定。
2. 施工设备：- 确保施工设备的完好性和正常运行，对设备进行必要的维护和保养。
- 施工设备的选用应符合工程要求，并经过合格的检测和验收。
3. 施工材料：- 施工材料应符合相关标准和规范要求，确保质量和可靠性。
- 施工材料的储存和保管应符合相关要求，避免受潮、受污染等情况。
四、施工流程1. 基础施工：- 根据设计要求，进行基础的开挖和处理工作，确保基础的平整和稳固。
- 在基础施工过程中，应注意排水和防水措施，确保基础的干燥和防渗。
2. 桥墩施工：- 根据设计要求，进行桥墩的建设和施工，确保桥墩的准确度和稳定性。
- 在桥墩施工过程中，应注意施工现场的安全和桥墩的垂直度。
3. 桥面板施工：- 根据设计要求，进行桥面板的铺设和固定，确保桥面板的平整和牢固。
- 在桥面板施工过程中，应注意施工现场的安全和桥面板的对齐度。
4. 桥梁防护：- 根据设计要求，进行桥梁的防护工作，包括防水、防腐等。
- 在桥梁防护过程中，应注意施工现场的环境保护和施工质量的监控。
五、质量控制1. 施工人员应按照相关标准和规范要求进行操作，确保施工质量的达标。
7-5桥梁上部工程施工作业指导书
修改记录1 概述为了确保桥梁工程施工的质量并符合环保及职业健康安全等要求，编制本作业指导书。
2 适用范围本工作程序适用一般钢筋砼桥梁及预应力砼桥梁上部构造的施工。
3参照文件3.1四航局《管理手册》3.2四航局《程序文件》(JTJ041-2000)3.3《公路桥涵施工技术规范》3.4《公路桥涵设计通用规范》( JTGD60-2004)3.5《公路工程质量检验评定标准》（JTGF80/1-2004）3.6《中华人民共和国环境保护法》1989.12.263.7《中华人民共和国安全法》2002.11.14 职责和权限4.1 现场主管/ 技术人员负责施工作业的质量、环境保护和安全交底及现场管理工作。
4.2 质量工程师负责桥梁上部工程施工质量管理工作。
4.3 安全员负责桥梁上部工程施工的环境保护和职业健康安全的监督管理工作。
4.4 现场作业人员认真负责该项目的施工作业,遵守操作规程, 对不符合质量、环保及危及生命安全的违章安排或指挥有权拒绝作业。
5 实施步骤桥梁工程施工中，上部结构是指桥梁下部结构以上，除附属设施以外的部位，虽然各种桥梁结构不同，桥梁上部结构的划分不同，但其施工工艺可分为现浇钢筋砼（或预应力砼）、预制安装钢筋砼（或预应力砼）两大部分。
5.1 现场浇筑施工法现场浇筑法是指在桥位处搭设支架，在支架上浇筑桥体砼，达到强度后拆除模板、支架的施工方法。
包括支架（拱架）搭设、悬臂浇筑施工的挂篮加工安装、钢筋制安、模板制安、砼浇筑、养护、拆模、张拉、压浆、拆架等。
⑴ 对支架、拱架和模板的要求a 具有足够的强度、刚度和稳定性，能可靠地承受施工过程中可能产生的各种荷载，保证构筑物各部形状、尺寸准确，方案确定前必须经过验算。
b 模板板面平整，接缝严密不漏浆。
C 拆装容易、施工时操作方便、保证安全。
d 支架、拱架在受荷后会产生变形与挠度，在安装前进行计算和估计，并在安装时设置预拱度。
⑵ 支架、拱架模板的设计、计算、制作等。
桥梁作业指导书
第一章桩基一、作业指导：一、平整场地：在墩台位置上平整夯实场地后测量放线，埋设护筒，长度为〜米，埋设时护筒位置要求正确、竖直，护筒高出地面或筑岛面米，周围回填粘土并分层夯实。
同时在墩台旁设置泥浆沉淀池。
二、安放钻机：准确放出桩位十字线，平整、夯实场地后，将钻机就位，调整钻架，对准钻孔中心，调整、固裁绳，并采用撑杆加固。
3、泥浆的性能指标:4钻进进程中，应注意以下事项:a •冲程大小和泥浆稠度应按通过的土层情形掌握。
当通过砂或含砂量较大的卵石层时，宜采用1〜2m的中、小冲程，并加大泥浆稠度，反复冲击使孔壁坚实，避免塌孔。
b •通过含卵石粘土等粘性土层时，因土层本身可造浆，应降低输入的泥浆稠度，并采用1〜1 • 5米小冲程，避免卡钻、埋钻。
c •当通过紧坚硬密实卵石层时，可采用4〜5米大冲程，使卵石破碎。
泥浆要求同上。
d •在任何情形下，最大冲程不宜超过6米，避免卡钻、冲坏孔壁或孔壁不圆。
e*为正确提开钻锥的冲程，宜在钢丝绳上用油漆标志。
1在掏渣后或因其他原因停钻后再开钻时，应由低冲程逐渐加大正常冲程以避免卡钻。
5、掏渣钻渣主要靠掏渣桶清除孔外，冲击一段时刻后，将冲击锤提出，换上掏渣桶，入孔底掏取钻渣，倒进钻孔外的泥浆池中。
掏渣后应及时向孔内添加泥浆或清水以保护水头髙度。
投放粘土自行造浆的，一次不可投入过: 以避免粘锥、卡锥。
6、检孔钻进进程中利用检孔器检查桩孔直径和垂直度，以防倾偏并及时调整钻机位置。
检孔器用钢筋笼做成，其外径等于设计钢筋笼直径长度等于孔径的4〜6倍。
不可用加重压、冲击或强插检孔器等方式检孔，不得用钻锥修孔，以防卡钻。
孔径及斜度符合设计及规范要求后，报请监埋工程师鉴定，符合要求后开始进行下步工序施工。
7、清孔冲击、冲抓钻迸进程中，冲碎的钻渣一部份连同泥浆被挤入孔壁，大部份则靠掏渣筒或冲抓锥清除。
要求用手摸泥浆中无2mm〜3mm大的颗粒为止，并使泥浆的相对密度减小到〜。
二、灌注水下殓一、钢筋笼的制作a •按设计尺寸作好加劲筋，加劲筋的制作采用专门的加工平台及模型，加劲盘接头采用双面焊接，焊缝长度为5倍的钢筋直径。
桥梁上部结构作业指导书(1)
桥梁上部结构施工作业指导书1 编制目的及适用范围编制目的:为进一步推进桥梁上部结构标准化施工，确保桥梁工程质量优良，同时根据桥梁各分项工程施工特点，明确桥面上部施工的技术方案和质量控制指标，特编制本作业指导书，指导桥梁上部现场施工；适用范围：适用于邢衡高速邢台段（除悬臂浇筑、转体施工及钢箱梁工程及吊装工程）桥梁工程上部施工。
2 编制依据1、《邢衡高速公路邢台段工程施工招标文件》。
2、邢衡高速公路邢台段工程施工《合同文件》及补充。
3、《公路桥涵施工技术规范》（JTG/TF50-2011）。
4、邢衡高速邢台段设计图纸、补充图纸。
5、《河北省高速公路施工标准化管理之南》。
6、邢衡高速公路邢台段工程施工《工程管理办法》。
7、邢衡高速公路邢台段工程施工《监理计划》。
8、管理处、总监办有关文件要求。
9、现场的实际情况及施工单位的实际施工能力等。
3 作业准备3.1 内业技术准备（1）开工前组织技术人员认真阅读,审核施工图纸并学习实施性施工组织设计,澄清有关技术问题,熟悉规范和技术标准.（2）制订详细的施工方案、施工安全专项方案及保证措施,提出应急预案.（3）对施工人员进行三级技术交底并进行上岗前技术培训,考核合格后持证上岗.（4）按照设计文件和规范要求,制订试验计划并通过试验确定配合比,确保试验工作与现场施工相协调.（5）施工前按设计提拱的配合比进行室内试验,确定施工配合比.3.2 外业技术准备（1）组织技术力量对设计院所交的所有导线点和水准点进行导线和水准复测,且复测结果报监理工程师复核无误.（2）施工作业层中所涉及的各种外部技术数据收集齐全。
（3）了解沿线交通,电力线,通讯线及影响走行的障碍物情况. （4）施工所需材料已经选定,试验,报批且质量合格.（5）所用仪器设备校核鉴定调试以保证设备处于正常状态.（6）混凝土的拌和采用场地集中拌和,砼灌车运输至现场.4 施工程序与工艺流程及基本要求4.1 空心板桥梁上部施工工艺流程空心板安装---连接湿接头、铰缝钢筋----模板支立----按施工图纸要求顺序浇筑湿接头、铰缝砼---桥面钢筋---桥面现浇层砼----拆除临时支座---桥面护栏----沥青混凝土铺装及附属设施----成桥4.2 预应力小箱梁桥梁上部施工工艺流程箱梁安装-----连接中横梁、横隔板钢筋、湿接头钢束波纹管---模板支立--按施工图纸要求顺序浇筑中横梁、横隔板及两侧与顶板负弯矩束同长度范围内桥面板混凝土----张拉顶板负弯矩预应力钢束及压浆-----剩余现浇桥面板（湿接缝）-----拆除一联内临时支座完成体系转换-----桥面现浇层混凝土---护栏---沥青混凝土铺装及附属设施----成桥4.3基本技术要求（1）、钢筋钢筋混凝土中的钢筋和预应力混凝土中非预应力钢筋必须符合现行《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带肋钢筋》（GB1499）、《冷轧带肋钢筋》（GB13788）、《低碳钢热轧圆盘条》（GB/T701）的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
桥梁上部工程职安作业指
导书(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-5226-29 桥梁上部工程职安作业指导书(正
式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1目的：保障桥梁上部现浇、预制、安装、预应力张拉等工程施工安全，预防人员伤亡事故发生；同时优化施工环境、维护周边环境，确保低耗节能，并保障职工健康安全。
2适用范围：桥梁上部工程施工安全操作及环境保护。
3引用资料：《公路工程施工技术规程》及相关的环保法律法规。
4具体要求：
4.1预制构件的安装，应制定安装方案，并建立统一的指挥系统。
施工难度、危险性较大的作业项目应组织培训。
安装构件时，应符合《公路工程施工安全技术规程》及贯彻相关规定，遵守机械使用操作规定。
4.2就地浇筑上部结构施工，作业前应对机具设备及防护设施等进行检查。
对施工工艺及技术复杂的工程制定的安全技术措施及安全操作细则等，应进行技术交底。
施工中应随时检查支架和模板，发现异常状况应及时采取措施。
遵守所有相关施工安全技术规程要求和规定。
4.3顶推及滑移模架法施工
4.3.1顶推法施工时，桥台后面的预制场地应平整、无杂物，工具、材料等应随时堆放整齐，并保持运输通道畅通。
在墩台上，要为检查、更换滑道及其
他作业留有工作面。
4.3.2顶推施工所用的机具设备、材料（如；拉锚器、工具锚、连接件、油压千斤顶、高压油泵、油管、压力表及滑动装置等）使用前，应全面检查，必要时应做试验。
4.3.3使用的油压千斤顶，应附有球型支承垫、保险圈及升程限孔。
多台千斤顶共同作用时应选用同一类型。
4.3.4采用多点顶推或单点顶推，其动力应有统一的控制手段，使其达到同步、纠偏、灵活和安全可*。
4.3.5顶推施工中应备有现场电话及对讲机等通讯设备，以便于统一指挥。
4.3.6在各顶推点，应派专人进行测量，随时将墩顶的位移数据，报告给指挥人员。
4.3.7涵管采用顶入法施工时，施工前应做好施工点的调查．对顶入涵管的原有通车公路、铁路路段，应与当地公、铁路部门联系，并签订施工协议。
施工前应采取必要的加固措施，以保证顶入作业中通车线路的安全。
当火车、汽车通过时，应暂停挖土或顶入，必要时作业人员应暂时离开作业面。
4.3.8顶入工作坑的边坡，应视土质情况而定。
*铁路、公路一侧的边坡，其上端距铁路或公路路面边缘的距离，不得小于《公路桥涵施工技术规范》（JTJ041—89）的规定。
工作坑的后背墙（后背梁）应采取安全防护措施。
4.3.9为避免边缘坍陷，在工作坑坡顶的一定范围内，不得堆放弃土、料具。
4.3.10顶人法施工的现场应备有一定数量的木料或草袋，以备因雨水或其它原因引起路基变形时抢修加固路基，确保线路行车安全。
4.3.11顶入施工应连续进行。
施工中要防止地下渗水造成路基坍塌。
顶入作业时遇有发生坍方、设备扭曲变形时应停止作业。
4.3.12机械挖土不得碰撞已挖好的洞内土壁。
人工清理开挖面时机械应及时退出。
4.3.13施顶时非作业人员应撤离工作坑。
严禁作业人员跨越或接近顶铁。
4.3.14顶入机械发生故障时应停机检修，严禁带病作业。
4.3.15顶入施工的接缝应采取封闭措施，以防土石方掉落伤人。
4.3.16施工中地下水位较高时，应有防止坍方、流沙等安全防护措施。
顶入法施工，不宜在雨季进行。
4.4预应力张拉法施工
4.4预应力钢束（钢丝束、钢绞线）张拉施工前，应遵守下列规定：
（1）张拉作业区，无关人员不得进入；
（2）检查张拉设备、工具（如：千斤顶、油泵、压力表、油管、顶楔器及液控顶压阀等）是否符合施工及安全的要求。
压力表应按规定周期进行检定；
（3）锚环及锚塞使用前应经检验，合格后方可使
用；
（4）高压油泵与千斤顶之间的连接点，各接口必须完好无损。
油泵操作人员要戴防护眼镜；
（5）油泵开动时，进、回油速度与压力表指针升降，应平稳、均匀一致。
安全阀要经常保持灵敏可*；
（6）张拉前，操作人员要确定联络信号。
张拉两端相距较远时，宜设对讲机等通讯设备。
4.4.2在已拼装或悬浇的箱梁上进行张拉作业，其张拉作业平台、拉伸机支架要搭设牢固，平台四周应加设护栏。
高处作业时，应设上下扶梯及安全网。
施工的吊篮，应安挂牢固，必要时可另备安全保险设施。
张拉时千斤顶的对面及后面严禁站人，作业人员应站在千斤顶的两侧。
4.4.3张拉操作中若出现异常现象（如油表震动剧烈、发生漏油、电机声音异常、发生断丝、滑丝等），应立即停机进行检查。
4.4.4张拉钢束完毕，退销时应采取安全防护措施。
人工拆卸销子时，不得强击。
4.4.5张拉完毕后，对张拉施锚两端，应妥善保护，不得压重物。
管道尚未灌浆前，梁端应设围护和挡板。
严禁撞击锚具、钢束及钢筋。
4.4.6预应力钢筋冷拉时，在千斤顶的端部及非张拉端部，均不得站人。
4.4.7钢筋张拉或冷拉时，螺丝端杆、套筒螺丝必须有足够的长度；夹具应有足够的夹紧能力，防止锚夹不牢而滑出。
