绕线机培训资料
绕线机在企业中的应用前景
要点一
绕线机在企业中的应用现状
目前，绕线机已经成为电子制造、汽车制造等众多企 业中不可或缺的设备之一，应用范围越来越广泛。
要点二
绕线机在企业中的应用前景
未来，随着企业对于生产效率和产品质量的要求不断 提高，绕线机的应用前景将更加广阔，同时对于企业 的智能化升级和产业升级也将起到积极的推动作用。
变压器
绕线机在电器制造行业中应用广泛，其中变压器是其中一 个典型应用。绕线机能够将铜线或铝线绕制成线圈，用于 变压器的磁芯上，实现电压和电流的转换。
电动机
绕线机还可以用于制造电动机。通过将导线绕制成线圈， 装在转子上，通电后即可实现电机的转动。
发电机
发电机也是电器制造行业的重要产品之一。绕线机可以帮 助将导线圈绕制成发电机定子或转子，实现电能的产生和 转换。
绕线机培训资料
汇报人： 日期:
contents
目录
• 绕线机基础知识 • 绕线机操作技巧 • 绕线机常见故障及排除方法 • 绕线机应用实例 • 绕线机安全操作规定义与分类
绕线机定义
绕线机是一种将电线、电缆等材料按照一定形状和尺寸进行缠绕的机械设备。
02
绕线机操作技巧
操作前的准备工作
检查电源连接
确认绕线机电源连接良好，没有短路或断路 现象。
检查线材
确认线材没有破损或断头现象，线材的规格 和类型符合要求。
检查零件完整性
确认绕线机的零件和附件齐全，没有缺失或 损坏。
清洁机器
用干净的布擦拭绕线机表面，去除灰尘和污 垢。
操作步骤及注意事项
放置线材
绕线机的使用与维护
绕线机的使用
使用绕线机前，需先了解机器的性能、操作规程和安全注意 事项，并按照要求进行操作。在使用过程中，要注意检查机 器的运行状态和电线的质量，发现问题要及时处理。

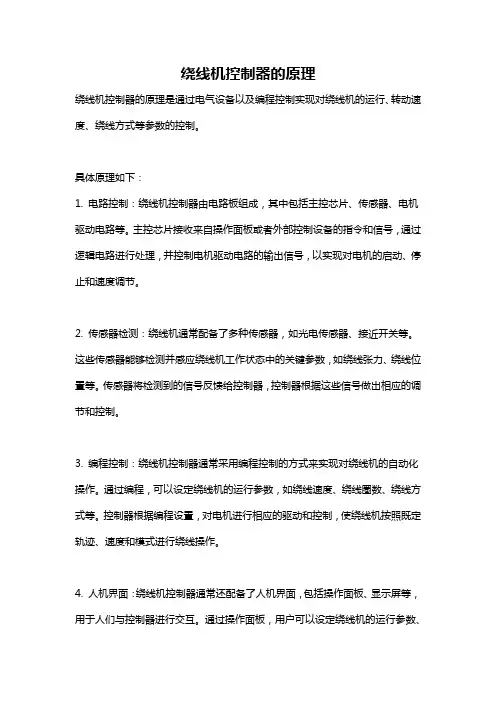

绕线机控制器的原理
绕线机控制器的原理
绕线机控制器的原理是通过电气设备以及编程控制实现对绕线机的运行、转动速度、绕线方式等参数的控制。
具体原理如下：
1. 电路控制：绕线机控制器由电路板组成，其中包括主控芯片、传感器、电机驱动电路等。
主控芯片接收来自操作面板或者外部控制设备的指令和信号，通过逻辑电路进行处理，并控制电机驱动电路的输出信号，以实现对电机的启动、停止和速度调节。
2. 传感器检测：绕线机通常配备了多种传感器，如光电传感器、接近开关等。
这些传感器能够检测并感应绕线机工作状态中的关键参数，如绕线张力、绕线位置等。
传感器将检测到的信号反馈给控制器，控制器根据这些信号做出相应的调节和控制。
3. 编程控制：绕线机控制器通常采用编程控制的方式来实现对绕线机的自动化操作。
通过编程，可以设定绕线机的运行参数，如绕线速度、绕线圈数、绕线方式等。
控制器根据编程设置，对电机进行相应的驱动和控制，使绕线机按照既定轨迹、速度和模式进行绕线操作。
4. 人机界面：绕线机控制器通常还配备了人机界面，包括操作面板、显示屏等，用于人们与控制器进行交互。
通过操作面板，用户可以设定绕线机的运行参数、
查看绕线机的运行状态和故障信息，并通过显示屏进行实时监控。
总结来说，绕线机控制器的原理是通过电路控制、传感器检测、编程控制和人机界面实现对绕线机的运行、速度和方式的控制。
这种控制方式实现了对绕线机的自动化操作，提高了绕线机的运行效率和精度。

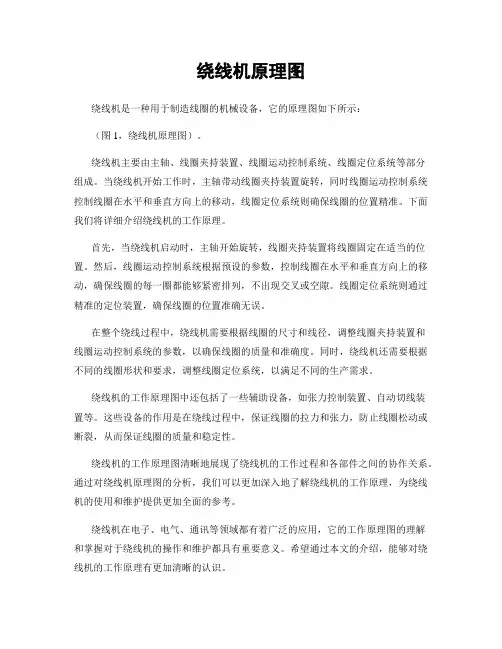

绕线机原理图
绕线机原理图
绕线机是一种用于制造线圈的机械设备，它的原理图如下所示：
（图1，绕线机原理图）。
绕线机主要由主轴、线圈夹持装置、线圈运动控制系统、线圈定位系统等部分
组成。
当绕线机开始工作时，主轴带动线圈夹持装置旋转，同时线圈运动控制系统控制线圈在水平和垂直方向上的移动，线圈定位系统则确保线圈的位置精准。
下面我们将详细介绍绕线机的工作原理。
首先，当绕线机启动时，主轴开始旋转，线圈夹持装置将线圈固定在适当的位置。
然后，线圈运动控制系统根据预设的参数，控制线圈在水平和垂直方向上的移动，确保线圈的每一圈都能够紧密排列，不出现交叉或空隙。
线圈定位系统则通过精准的定位装置，确保线圈的位置准确无误。
在整个绕线过程中，绕线机需要根据线圈的尺寸和线径，调整线圈夹持装置和
线圈运动控制系统的参数，以确保线圈的质量和准确度。
同时，绕线机还需要根据不同的线圈形状和要求，调整线圈定位系统，以满足不同的生产需求。
绕线机的工作原理图中还包括了一些辅助设备，如张力控制装置、自动切线装
置等。
这些设备的作用是在绕线过程中，保证线圈的拉力和张力，防止线圈松动或断裂，从而保证线圈的质量和稳定性。
绕线机的工作原理图清晰地展现了绕线机的工作过程和各部件之间的协作关系。
通过对绕线机原理图的分析，我们可以更加深入地了解绕线机的工作原理，为绕线机的使用和维护提供更加全面的参考。
绕线机在电子、电气、通讯等领域都有着广泛的应用，它的工作原理图的理解
和掌握对于绕线机的操作和维护都具有重要意义。
希望通过本文的介绍，能够对绕线机的工作原理有更加清晰的认识。

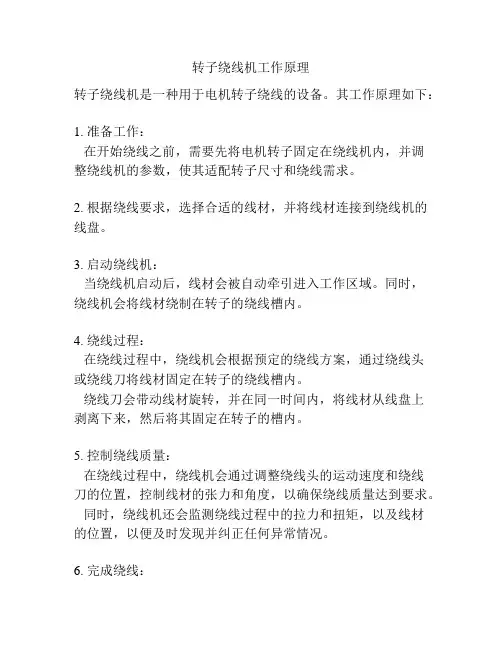

转子绕线机工作原理
转子绕线机工作原理
转子绕线机是一种用于电机转子绕线的设备。
其工作原理如下：
1. 准备工作：
在开始绕线之前，需要先将电机转子固定在绕线机内，并调
整绕线机的参数，使其适配转子尺寸和绕线需求。
2. 根据绕线要求，选择合适的线材，并将线材连接到绕线机的线盘。
3. 启动绕线机：
当绕线机启动后，线材会被自动牵引进入工作区域。
同时，
绕线机会将线材绕制在转子的绕线槽内。
4. 绕线过程：
在绕线过程中，绕线机会根据预定的绕线方案，通过绕线头
或绕线刀将线材固定在转子的绕线槽内。
绕线刀会带动线材旋转，并在同一时间内，将线材从线盘上
剥离下来，然后将其固定在转子的槽内。
5. 控制绕线质量：
在绕线过程中，绕线机会通过调整绕线头的运动速度和绕线
刀的位置，控制线材的张力和角度，以确保绕线质量达到要求。
同时，绕线机还会监测绕线过程中的拉力和扭矩，以及线材
的位置，以便及时发现并纠正任何异常情况。
6. 完成绕线：
绕线完成后，绕线机会自动停止，并将绕好的转子从机器中取出。
此时，转子上已经完成了绕线工作。
接下来，可以将转子与电机的其他部件进行组装，以完成整个电机的制造过程。
绕线机的工作原理是通过控制绕线头和绕线刀的运动来实现对线材的自动绕线。
它可以高效、精准地完成对电机转子的绕线工作，提高生产效率和产品质量。

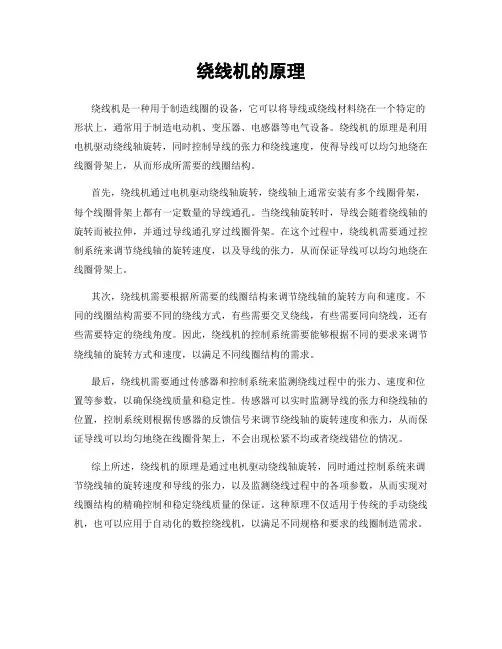

绕线机的原理
绕线机的原理
绕线机是一种用于制造线圈的设备，它可以将导线或绕线材料绕在一个特定的形状上，通常用于制造电动机、变压器、电感器等电气设备。
绕线机的原理是利用电机驱动绕线轴旋转，同时控制导线的张力和绕线速度，使得导线可以均匀地绕在线圈骨架上，从而形成所需要的线圈结构。
首先，绕线机通过电机驱动绕线轴旋转，绕线轴上通常安装有多个线圈骨架，每个线圈骨架上都有一定数量的导线通孔。
当绕线轴旋转时，导线会随着绕线轴的旋转而被拉伸，并通过导线通孔穿过线圈骨架。
在这个过程中，绕线机需要通过控制系统来调节绕线轴的旋转速度，以及导线的张力，从而保证导线可以均匀地绕在线圈骨架上。
其次，绕线机需要根据所需要的线圈结构来调节绕线轴的旋转方向和速度。
不同的线圈结构需要不同的绕线方式，有些需要交叉绕线，有些需要同向绕线，还有些需要特定的绕线角度。
因此，绕线机的控制系统需要能够根据不同的要求来调节绕线轴的旋转方式和速度，以满足不同线圈结构的需求。
最后，绕线机需要通过传感器和控制系统来监测绕线过程中的张力、速度和位置等参数，以确保绕线质量和稳定性。
传感器可以实时监测导线的张力和绕线轴的位置，控制系统则根据传感器的反馈信号来调节绕线轴的旋转速度和张力，从而保证导线可以均匀地绕在线圈骨架上，不会出现松紧不均或者绕线错位的情况。
综上所述，绕线机的原理是通过电机驱动绕线轴旋转，同时通过控制系统来调节绕线轴的旋转速度和导线的张力，以及监测绕线过程中的各项参数，从而实现对线圈结构的精确控制和稳定绕线质量的保证。
这种原理不仅适用于传统的手动绕线机，也可以应用于自动化的数控绕线机，以满足不同规格和要求的线圈制造需求。
自动绕线机原理
自动绕线机原理
自动绕线机是一种用于生产电子元件的设备，它的原理是利用电动机驱动线轴旋转，通过控制系统控制线轴的旋转速度和方向，从而实现对线材的自动绕绕。
自动绕线机广泛应用于电感器、变压器、电动机等领域，是现代工业生产中不可或缺的设备之一。
自动绕线机的原理主要包括以下几个方面：
1. 电动机驱动。
自动绕线机中的电动机通常采用步进电机或伺服电机，通过控制电动机的转速和方向来控制线轴的旋转。
电动机的驱动是实现自动绕线机运转的基础，其稳定性和精准度直接影响到绕线质量和效率。
2. 线轴控制。
自动绕线机中的线轴是绕线的关键部件，线轴的旋转速度和方向决定了绕线的方式和效果。
通过控制系统对线轴的控制，可以实现不同形式的线圈绕制，满足不同规格和要求的电子元件生产需要。
3. 控制系统。
自动绕线机的控制系统是整个设备的大脑，它通过对电动机和线轴的控制，实现对绕线过程的精准控制。
控制系统通常采用PLC（可编程逻辑控制器）或者单片机等设备，通过预设程序实现自动化的绕线操作。
4. 传感器。
在自动绕线机中，传感器起着监测和反馈信号的作用，通过传感器可以实时监测线轴的位置和速度，从而实现对绕线过程的闭环控制。
传感器的准确性和灵敏度对于自动绕线机的稳定性和精度至关重要。
综上所述，自动绕线机是通过电动机驱动线轴旋转，通过控制系统控制线轴的旋转速度和方向，实现对线材的自动绕绕的设备。
其原理包括电动机驱动、线轴控制、控制系统和传感器等方面，通过这些关键部件的协调配合，实现了电子元件生产中对线圈绕制的自动化和精准化，极大地提高了生产效率和产品质量。
自动绕线机原理
自动绕线机原理
自动绕线机是一种用于加工电子产品、电器设备等的自动化设备。
它的工作原理是基于程序控制和机械运动来实现绕线的功能。
首先，用户需要设置机器的参数，例如绕线长度、绕线速度等。
然后，将电线固定在绕线机的夹持装置上，并将电线引入绕线机的传动系统中。
接下来，用户需要编写一个绕线程序，根据具体的绕线要求。
该程序可以在计算机或者控制面板上输入。
绕线程序定义了绕线的路径、角度变化以及速度变化等信息。
一旦启动绕线机，程序会将这些信息传输给控制器。
控制器根据实际情况，调整电机的转速、角度和方向等参数，确保电线按照设定的路径进行绕线。
绕线机的传动系统一般由电机、减速器、传动带等组成。
电机提供驱动力，减速器将电机的高速旋转转换为较低的功率输出，传动带将功率传递给夹持装置，使其能够固定电线。
在绕线过程中，绕线机会根据预设的参数自动调整夹持装置的位置，以确保电线能够保持一定的张力，并且按照指定的路径和方式进行绕线。
一旦绕线完成，绕线机会自动停止，并将完成的产品从夹持装置上取下。
总的来说，自动绕线机通过程序控制和机械运动，实现对电线
按照预设绕线路径进行自动化加工，提高了生产效率和产品质量。
转子工艺流程
转子工艺流程转子工艺流程是指将铜线绕绕架上制成转子的一系列工序和流程。
转子是旋转电机的关键零部件，也是各种机械设备的重要组成部分。
下面我们来简要介绍一下转子工艺流程。
首先，转子工艺流程的第一步是材料准备。
需要准备好铜线、铁芯、磁粉和绕线机等材料和设备。
铜线是制作转子的主要材料，而铁芯则作为转子的骨架。
接下来，是铁芯的焊接和成型。
首先，将铁芯的零部件进行焊接，组装成完整的铁芯。
然后，利用冷却液进行冷却，使得铁芯的温度降低，以便后续工序的进行。
第三步是绕线。
在绕线机上，将铜线按照特定的方法绕绕架上。
绕线过程中需要控制好绕线的密度，确保绕线的均匀性和稳定性。
第四步是焊接。
将绕好的铜线与铁芯进行焊接，使得铜线和铁芯之间形成良好的连接。
焊接时需要注意控制好焊接的温度和时间，以避免对转子的质量产生不良影响。
第五步是磁化。
将磁粉涂抹在铜线上，并经过特定的磁场处理，使得铜线具备一定的磁性。
这样，在电机工作时，就可以产生磁功率，推动转子旋转。
最后一步是检测和包装。
对制成的转子进行检测，主要包括外观检测和性能检测。
外观检测主要检查转子表面是否有明显的瑕疵和损伤；性能检测则需要借助特定的仪器，对转子的磁性、转速等参数进行测试。
检测合格后，将转子进行包装，以防止在运输和储存过程中产生损坏。
综上所述，转子工艺流程是将铜线绕绕架上制成转子的一系列工序和流程。
这个过程包括材料准备、铁芯的焊接和成型、绕线、焊接、磁化、检测和包装等步骤。
只有经过严格的工艺流程，才能保证转子的品质和性能，使其能够稳定可靠地工作在各种电机和机械设备中。
绕线机器有哪些类型？
绕线机器有哪些类型？绕线机器是一种用于加工制造过程中的重要设备，常用于电子元器件制造、线缆制造等行业。
通过绕线机器可以快速、精确地完成导线或线缆的绕制工作，提高生产效率和产品质量。
根据不同的使用需求和特点，绕线机器可以分为以下几种类型：一、手动绕线机手动绕线机是一种基础型绕线设备，通过人工操作完成绕线工作。
其结构简单、使用方便，适用于小规模、低要求的绕线任务。
手动绕线机主要由支架、转轴、偏心轮和调节装置组成，操作时需要手动控制转轴的旋转速度和方向，以实现绕线效果。
尽管手动绕线机无法实现高效率、高精度的绕线任务，但在一些简单电路绕线或教学实验中仍有一定的应用价值。
手动绕线机的特点主要有三点：1. 灵活性高：通过手动控制绕线过程，可以根据需要进行随时调整，适应不同规格和要求的绕线任务。
2. 制造成本低：手动绕线机结构简单，制造工艺相对简便，成本低廉，适合中小企业使用。
3. 操作要求高：由于手动绕线机的操作需要一定经验和技巧，对操作人员的要求较高，需要掌握一定的绕线技术和知识。
二、半自动绕线机半自动绕线机集成了一定程度的自动化功能，通过电动机驱动绕线过程，减轻了操作人员的体力负担。
半自动绕线机通常配备了数字显示屏和可编程控制器，可以实现绕线参数的输入和自动计数功能，提高了绕线的准确性和效率。
此外，半自动绕线机还可以根据产品的需要自动调整线圈的长度和宽度，提供更大的灵活性。
半自动绕线机的优势在于：1. 生产效率高：半自动绕线机通过电动驱动，可以实现快速、连续的绕线工作，提高了生产效率。
2. 绕线精度高：配备了数字显示屏和可编程控制器，可以实时监测和调整绕线参数，保证绕线的精度和一致性。
3. 操作简易：相比于手动绕线机，操作半自动绕线机相对简单，只需设置好参数和调整好线圈位置即可，减少了操作人员的技术要求。
三、全自动绕线机全自动绕线机是一种集高度自动化和智能化于一体的绕线设备。
全自动绕线机配备了先进的控制系统、传感器和电脑辅助设计软件，可以实现高速、高精度的绕线工作，有着广泛的应用前景。
绕线转子电机工作原理
绕线转子电机工作原理
绕线转子电机是一种常见的电动机类型，其工作原理基于电流通过线圈产生磁场，进而与永磁体之间的相互作用产生力矩。
该电机主要由定子和转子两部分组成。
定子由多个线圈组成，每个线圈上通有电流。
当电流通过线圈时，会在线圈周围产生一个磁场。
这些线圈的排列方式可以是星形或三角形，通常根据特定的电机设计。
转子是由永磁体组成，通常是一个磁铁或具有高磁导率的软磁材料。
永磁体在电机中起到产生磁场的作用。
当电流通过定子线圈时，定子线圈的磁场与转子上的永磁体磁场相互作用。
由于磁场的相互作用，会在转子上产生一个力矩，使转子开始旋转。
为了保持旋转运动，电流需要依据转子位置不断地改变线圈上的通电方向。
这通常通过外部的控制器来实现，控制器会根据转子位置和所需速度来改变电流方向和大小。
绕线转子电机的工作原理是基于电流通过线圈产生磁场，与转子上的永磁体磁场相互作用产生力矩。
通过不断改变线圈上的电流方向，电机能够保持旋转运动。
这种电机广泛应用于各种电动设备中，如家用电器、工业机械等。
绕线机培训资料
常见故障及排除方法
线材松动
检查线夹是否松动或损坏，调整张力 控制器。
绕线不整齐
检查送线轮是否松动或磨损，更换新 的送线轮。
机器噪音大
检查轴承和齿轮是否磨损严重，需要 更换新的轴承或齿轮。
温度异常升高
检查散热系统是否正常工作，清理散 热器上的灰尘和杂物。
03
绕线机维护与保养
日常维护保养
01
02
03
防潮防锈
定期对绕线机进行防潮防锈处理，确 保设备长时间保存后仍能正常使用。
04
安全操作规范
安全操作规程
启动前检查
穿戴防护用品
在启动绕线机前，应检查设备是否正常， 确保没有障碍物或异常情况。
操作时应穿戴合适的防护用品，如安全帽 、手套、护目镜等，以防止意外伤害。
遵循操作步骤
定期维护保养
严格按照设备操作步骤进行操作，不得擅 自更改或跳过任何步骤。
电子元器件行业
随着电子产品不断向小型化、精密化方向发展，绕线机在电子元器 件行业的应用将更加普及，实现自动化生产。
医疗器械行业
随着医疗技术的不断发展，绕线机在医疗器械行业的应用将更加广 泛，满足医疗设备的高精度需求。
THANKS
谢谢您的观看
清洁
每天工作结束后，应清洁 绕线机表面和内部零件， 保持设备整洁。
检查紧固件
确保所有紧固件都牢固， 如螺丝、螺母等，防止因 松动导致设备故障。
油脂润滑
根据需要，为绕线机的轴 承、导轨等运动部件加注 润滑油，保持其良好运转 。
定期检查与维修
运行检查
每周进行一次运行检查， 检查绕线机在空载和负载 情况下的运行状况。
装载线材
将线材穿过线夹，并固定在送 线轮上。
业内经典的微电机制造工艺
业内经典的微电机制造工艺微电机是指转子直径小于10mm的电机，因其体积小、功率密度高，广泛应用于电子设备、汽车、家电等领域。
下面将介绍一些业内经典的微电机制造工艺。
1.制备转子：转子是微电机的核心部件，其制备工艺决定了电机的性能。
通常采用精密机械加工的方法，先通过高速旋转的切削工具将转子加工成柱形，然后使用细砂纸或研磨液进行精加工，最终得到所需的直径和形状。
在加工过程中需要注意控制转子的偏心度和表面光滑度，以提高电机的稳定性和效率。
2.导线绕制：微电机中的线圈一般由导电性良好的铜线绕制而成。
绕制线圈时需要控制好绕线的紧密程度和层数，以确保线圈的空间利用率和电流传输效果。
通常采用机械自动绕线机完成绕线过程，通过精密的控制系统和导轨，可以实现高效、精准的绕线。
3.组装：组装是微电机制造的重要环节，包括将转子、线圈、轴承等零部件组合在一起，并固定好。
组装过程中需要保证零部件之间的精确对位，可采用自动装配设备或手工操作，确保组装的稳定性和准确性。
在组装过程中还需要注入适量的润滑油，并进行试运行，检查电机的转动是否平稳、噪音是否过大等。
4.线路布局：线路布局是微电机制造过程中的关键环节，主要包括电路设计和电路布线。
电路设计需要合理选择元器件和连接方式，以实现电机的基本功能。
电路布线则需要考虑线路的长度、连接方式、阻抗匹配等因素，以保证信号传输的稳定性和电机的可靠性。
5.封装：封装是指将微电机的核心部件（转子和线圈）进行包装，以保护其免受外界干扰和损坏。
封装材料通常选用高温耐受、绝缘性能好的材料，如塑料、导电胶水等。
封装过程中需要注意尺寸和形状的精确度，以确保封装后的微电机可以正常工作。
以上就是业内经典的微电机制造工艺介绍，每个环节都对电机的性能和可靠性有着重要影响。
在实际生产中，还需要根据具体应用需求和工艺条件进行进一步优化和改进，以满足不断发展的市场需求。
自动控制课程设计题目
自动控制课程设计题目题目一 转子绕线机控制系统设转子绕线机控制系统对应的结构图如图所示，绕线机用直流电机来缠绕铜线，能快速准确地绕线，并使线圈连贯坚固。
采用自动绕线机后，操作人员只需从事插入空的转子、按下启动按钮和取下绕好线的转子等简单操作。
设计控制器)(s G c 满足如下条件：1. 系统对斜坡输入响应的稳态误差小于10%，静态速度误差系数Kv=10；2. 系统对阶跃输入的超调量在10%左右；3. 按△=2%要求的系统调节时间为3s 左右。
要求：1.分析设计要求，说明控制器的设计思路；2.详细设计；3.用MATLAB 编程输出仿真结果及图形。
题目二海底隧道钻机控制系统连接法国和英国的英吉利海峡海底隧道于1987年12月开工建设，1990年11月，从两个国家分头开钻的隧道首次对接成功。
隧道长37.82km，位于海底面以下61m. 隧道于1992年完工，共耗资14亿美元，每天能通过50辆列车，从伦敦到巴黎的火车行车时间缩短为3h.钻机在推进过程中，为了保证必要的隧道对接精度，施工中使用了一个激光导引系统，以保持钻机的直线方向。
钻机控制系统如图所示。
图中C（s）为钻机向前的实际角度，R（s）为预期角度，N(s)为负载对机器的影响。
该系统设计目的是选择增益K，使系统对输入角度的响应满足工程要求，并且使扰动引起的稳态误差较小。
要求：1.分析设计要求，说明控制器的设计思路；2.详细设计；3.用MATLAB编程输出仿真结果及图形。
题目三哈勃太空望远镜指向控制哈勃太空望远镜于1990年4月14日发射至离地球611km的太空轨道，它的发射与应用将空间技术发展推向了一个新的高度。
望远镜的2.4m镜头拥有所有镜头中最光滑的表面，其指向系统能在644km以外将视野聚集在一枚硬币上。
望远镜的偏差在1993年12月的一次太空任务中得到了大范围的校正。
哈勃太空望远镜指向系统模型经简化后的结构图如图所示设计目标是选择放大器增益Ka 和具有增益调节的测速反馈系数K1，使指向系统满足如下性能：1. 在阶跃指令r(t)作用下，系统输出的超调量小于或等于10%.2. 在斜坡输入作用下，稳态误差较小。
绕线机工作原理
绕线机工作原理
绕线机是一种用于绕绝缘线或电缆的设备，它的工作原理主要分为以下几个步骤：
1. 线材供给：在绕线机的一侧，有一个线材供给系统，用于提供需要绕制的线材或电缆。
线材通常被放置在一个线盘上，并通过调节系统进行合适的牵引力来确保线材的稳定供给。
2. 绕线头设置：绕线机上有一个或多个绕线头，用于将线材缠绕到绕线轴上。
绕线头通常由一个旋转的轴和一个可调节的针座组成，针座上有绕线针用于引导线材。
操作员需要根据绕制的要求调整绕线头的位置和角度。
3. 绕制过程：开始绕制时，操作员将线材引导到绕线针上，并启动绕线机。
绕线机会自动旋转绕线轴，同时绕线头也会跟随绕线轴进行旋转。
绕线头上的绕线针会将线材缠绕在绕线轴上，形成一个环绕式的绝缘层。
4. 速度控制：绕线机通常具有调节绕制速度的功能，以适应不同线材和绕制要求。
速度控制可以通过调节电机的转速、通过调节传动系统的齿轮比或使用变频器等方式来实现。
5. 张力控制：绕线过程中，绕线机通常会对线材施加一定的张力，以确保线材可以平稳地被缠绕在绕线轴上。
张力控制可以通过张力滑轮或张力传感器来实现，通过调节张力装置的压力来控制线材的张力。
6. 绕线结束和剪切：当绕制到预定的长度或达到要求后，操作员可以停止绕线机并剪切线材。
剪切通常通过一个剪线装置来完成，该装置具有一对锋利的刀片，能够对线材进行准确的剪切。
绕线机的工作原理就是通过旋转绕线轴和绕线头，并引导线材缠绕在轴上，从而实现绕线的过程。
通过控制速度和张力，可以确保线材被均匀地缠绕在绕线轴上，形成规范的绝缘层。
自动控制课程设计题目范文
自动控制课程设计题目题目一转子绕线机控制系统设转子绕线机控制系统对应的结构图如图所示，绕线机用直流电机来缠绕铜线，能快速准确地绕线，并使线圈连贯坚固。
采用自动绕线机后，操作人员只需从事插入空的转子、按下启动按钮和取下绕好线的转子等简单操作。
满足如下条件：设计控制器)(sGc1.系统对斜坡输入响应的稳态误差小于10%，静态速度误差系数Kv=10；2.系统对阶跃输入的超调量在10%左右；3.按△=2%要求的系统调节时间为3s左右。
要求：1.分析设计要求，说明控制器的设计思路；2.详细设计；3.用MATLAB编程输出仿真结果及图形。
题目二海底隧道钻机控制系统连接法国和英国的英吉利海峡海底隧道于1987年12月开工建设，1990年11月，从两个国家分头开钻的隧道首次对接成功。
隧道长37.82km，位于海底面以下61m. 隧道于1992年完工，共耗资14亿美元，每天能经过50辆列车，从伦敦到巴黎的火车行车时间缩短为3h.钻机在推进过程中，为了保证必要的隧道对接精度，施工中使用了一个激光导引系统，以保持钻机的直线方向。
钻机控制系统如图所示。
图中C（s）为钻机向前的实际角度，R（s）为预期角度，N(s)为负载对机器的影响。
该系统设计目的是选择增益K，使系统对输入角度的响应满足工程要求，而且使扰动引起的稳态误差较小。
要求：1.分析设计要求，说明控制器的设计思路；2.详细设计；3.用MATLAB编程输出仿真结果及图形。
题目三哈勃太空望远镜指向控制哈勃太空望远镜于1990年4月14日发射至离地球611km的太空轨道，它的发射与应用将空间技术发展推向了一个新的高度。
望远镜的2.4m镜头拥有所有镜头中最光滑的表面，其指向系统能在644km以外将视野聚集在一枚硬币上。
望远镜的偏差在1993年12月的一次太空任务中得到了大范围的校正。
哈勃太空望远镜指向系统模型经简化后的结构图如图所示设计目标是选择放大器增益Ka和具有增益调节的测速反馈系数K1，使指向系统满足如下性能：1.在阶跃指令r(t)作用下，系统输出的超调量小于或等于10%.2.在斜坡输入作用下，稳态误差较小。
环形绕线机原理图解
环形绕线机原理图解环形绕线机是一种常见的工业设备，它主要用于在电机、变压器、线圈等产品中进行线圈的绕制。
环形绕线机的原理相对复杂，但通过图解可以更直观地了解其工作原理。
首先，我们来看一下环形绕线机的主要组成部分。
环形绕线机通常由机架、主轴、绕线头、绕线盘、控制系统等部分组成。
机架是整个设备的支撑结构，主轴是绕线机的核心部件，绕线头用于控制线圈的绕制，绕线盘则用于存放线圈所需的线材，控制系统则负责整个设备的运行控制。
在环形绕线机的工作过程中，首先需要将线材从绕线盘上引出，然后经过绕线头的引导，按照一定的规律绕制在产品的定子或转子上。
绕线头通过控制系统的指令，可以实现不同的绕线方式，如分层绕线、交叉绕线等，从而满足不同产品的需求。
环形绕线机的原理图解如下，（图解内容自行插入）。
从图中可以看出，环形绕线机通过控制绕线头的运动轨迹和线材的引出方式，实现了线圈的精确绕制。
绕线头的运动轨迹通常是由控制系统根据产品的要求进行设定的，可以实现不同形状和规格的线圈绕制。
而线材的引出方式也会影响到线圈的绕制效果，因此需要根据产品的要求进行合理的设置。
除此之外，环形绕线机在工作过程中还需要考虑到线材的张力、绕线速度、绕线密度等因素。
线材的张力要适中，过大会导致线材断裂，过小则会影响绕线质量；绕线速度要根据产品要求进行调整，绕线密度则会影响到线圈的电气性能。
综上所述，环形绕线机通过控制绕线头的运动轨迹和线材的引出方式，实现了线圈的精确绕制。
在实际应用中，需要根据产品的要求进行合理的设置，同时考虑到线材的张力、绕线速度、绕线密度等因素，以确保绕制出符合要求的线圈产品。
希望通过本文的图解，能够更直观地了解环形绕线机的工作原理。
转子绕线机的控制原理分析
转子绕线机的控制原理分析转子绕线机是用于对电机转子进行绕线的设备，它的控制原理主要包括机械传动系统和电气控制系统两个方面。
机械传动系统是转子绕线机的核心部分，通过它来实现对转子的精确绕线。
通常，绕线机的主要机械部件包括转子定位装置、绕线架、滑片和主轴等。
转子定位装置通过夹具来固定转子，保证绕线的准确性。
绕线架是用来支撑线圈，使其能够均匀地绕在转子上。
滑片通过螺杆的传动来控制绕线的位置和速度，保证绕线的精确性。
主轴是供给动力的部件，通过电机的驱动使得整个机械系统运转。
电气控制系统是对机械系统进行控制和调节的核心部分。
电气控制系统由PLC （可编程逻辑控制器）、变频器、伺服电机等组成，主要用来控制和调节绕线的速度、角度和位置。
PLC作为控制核心，通过读取传感器信号和用户输入信号，实现对绕线机各个部件的控制和调节。
变频器控制转子绕线机的主轴电机转速，可以根据不同的需求进行精确调节。
伺服电机则用于驱动滑片，使得绕线的位置和速度可以实现高度精确控制。
在转子绕线机的操作过程中，首先需要将转子放置在转子定位装置上，并对其进行固定。
然后，用户可以根据需要设置绕线的参数，如速度、绕线角度、绕线位置等。
这些设置通过PLC控制器进行接收，并传递给相应的驱动器。
驱动器会根据这些设置，控制转子绕线机的运行，实现对转子的精确绕线。
总结起来，转子绕线机的控制原理是通过机械传动系统和电气控制系统相结合的方式，实现对转子的精确绕线。
机械传动系统的主要部分包括转子定位装置、绕线架、滑片和主轴等，电气控制系统由PLC、变频器、伺服电机等组成，用来控制和调节绕线的速度、角度和位置。
通过对转子的准确定位、精确控制绕线参数，可以实现高度精度的转子绕线。
全自动绕线机的组成部件
全⾃动绕线机的组成部件构成⼀台全⾃动绕线机通常有如下部件组成： 1、设备机⾝ 2、电⽓控制系统 3、驱动装置 4、功能性附件 ⼀、设备机⾝这是全⾃动绕线机的主体，主要指的是机架、客体、主轴和其他主要的机械部件。
根据全⾃动绕线机加⼯要求的不同，可以分为各种不同的绕线机，如⽴式、卧式、台式、全⾃动绕线机等等。
全⾃动绕线机因为数控系统是⾼度全⾃动化的设备，它的结构必须满⾜全⾃动化⽣产的要求，所以全⾃动绕线机的机⾝结构在很⼤程度上是经过专门设计⽽得到。
⼆、电⽓控制系统这是全⾃动绕线机的核⼼，包括显⽰界⾯、操作界⾯、运算部件和存储功能部件这⼏部分。
现代全⾃动绕线机的数控系统⼤多是采⽤计算机控制的，数控系统具有下列⼀些主要的功能：联动控制(多轴联动)；多种函数的插补；各种编程代码的转化；各种形式的数据输⼊；各种绕线⽅式的选择；故障的⾃诊断等等。
因此我们把数控系统称为CNC系统。
由于CNC系统是绕线机的核⼼，因此全⾃动绕线机的技术⽔平在很⼤程度上依赖于数控系统的技术⽔平。
⽽控制软件则是这个核⼼的关键所在。
现在国内已有很多绕线机⼚家⾃⾏开发研制出⾼⽔平的控制软件。
三、驱动装置这是绕线机执⾏机构的驱动部件。
主要包括主轴驱动单元、排线轴的驱动单元、主轴电机等驱动电机。
普通绕线机的主轴系统是由电机驱动来实现传动和变速。
⽽全⾃动绕线机的主轴和排线运动则是由数控系统发出指令，通过控制器和步进系统的动作来实现。
这样就对全⾃动绕线机的驱动装置有了⼀些特殊的要求。
⽐如全⾃动绕线机的伺服驱动要有良好的快速响应能⼒，能够准确⽽灵敏地跟踪数控系统发出的指令，实现快速启动、变速、停车。
四、辅助装置指的是全⾃动绕线机的⼀些必需的配套部件。
辅助装置包含的⾯很⼴，⼏乎包括了绕线机上的电⽓、⽓动等—系列设备。
由于辅助装置对全⾃动绕线机的功能的实现具有很⼤的影响，现在我国在这些辅助装置配套和发展上也取得了很⼤进步，国产化率已经很⾼了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转子绕线机控制系统矫正设计
转子绕线机控制系统
绕线机用直流电机来缠绕铜线，它应该能快速准确地绕线，并使线圈连贯坚固。
采用自动绕线机后，操作人员只需从事插入空的转子、按下启动按钮和取下绕线转子等简单操作。
下图为绕线机控制系统
控制器的设计要求
1、系统对斜坡输入响应的稳态误差小于10％，静态速度误差系数Kv=10；
2、系统对阶跃输入的超调量在10％左右；
3、 按∆=2％要求的系统调节时间为3s 左右。
设计过程
由控制系统的结构图可知，系统为I 型系它 响应阶跃输入的稳态误差为零，系统对单输
入的稳态误差为： 其中： 其中Gc （s ）为待设计的控制器（校正网络）。
由于原系统不能满足其静态速度误差系数Kv=10，故在滞后-超前网络中应加入一个增益放大器。
将放大环节和原系统一起分析。
150()10%ss v
e K K
∞==≤0()lim 50
c v s G s K →=
此时校正网络的频率特性为
由于要加一个增益放大器此时解得K ≥500, 故此时K 值取500.
二）绘制未校正系统的对数幅频特性，求出待校正系统的截止频率、相角裕度及幅值裕度h （dB ）。
(1/)(1/)()(1/)(1/)
a b c a b j j G j ja j a ωωωωωωωωω++=++
由图像可知待校正系统的截止频率 相角裕度 幅值裕度
三）在待测系统对数幅频特性上，选择从-20dB/dec 变为-
40dB/dec 的交接频率作为校正网络超前部分的交接频率ᾠb = 5rad/s
根据响应速度要求，选择系统的截止频率 和校正网络衰减因子1/a 。
要保证已校正系统的截止频率为所选的 ，下列等式应成立：
式中 可由待
校正系统对数幅频特性的-20dB/dec,延长线
在 处的数值确定。
根据主导极点思想，可将校正后的系统等价为二阶系统
解得 ' 5.72/c rad s
ω='11.4
γ=3.52h dB
≈'''''20lg ()20lg 0
c b c a L T ωω-++=1b b
T ω='''''()20lg c b c L T ωω+''c ω21%100%e πξξσ--=⨯ 4.43s n
t ξω=≤0.59ξ=
即校正后的相角裕度 截止频率
则有 解得 五）根据相角裕度要求，估算校正网络之后部分的交接频率 校正后的频率特性则为
则有 则校正后的开环传递函数为
''58.51γ=''42142 1.80
c n ωωξξ=+-≥20lg 5.35
a =1.85
a ≈a
ω10(1/0.78)()(1 1.85/0.78)(1/9.25)(1/10)
j G j j j j j ωωωωωω+=+++'''''''''' 1.85180arctan 90arctan arctan arctan 9.25101.8 3.3368.78arctan arctan a a a a
ωωωω
γωωωω
=+----=+-0.78
a ω=10(1/0.78)()(1 1.85/0.78)(1/9.25)(1/10)s G j s s s s ω+=+++
此时的超调量过大，达到34%左右，调节时间基本符合要求！故还需调整。
因为原传递函数不能改变，所以只能对校正系统的传递函数进行调整，滞后-超前网络中有三个参数，对三个参数进行按照其关系比例调整。
经过调整，基本符合要求。
