气体辅助注射成型技术

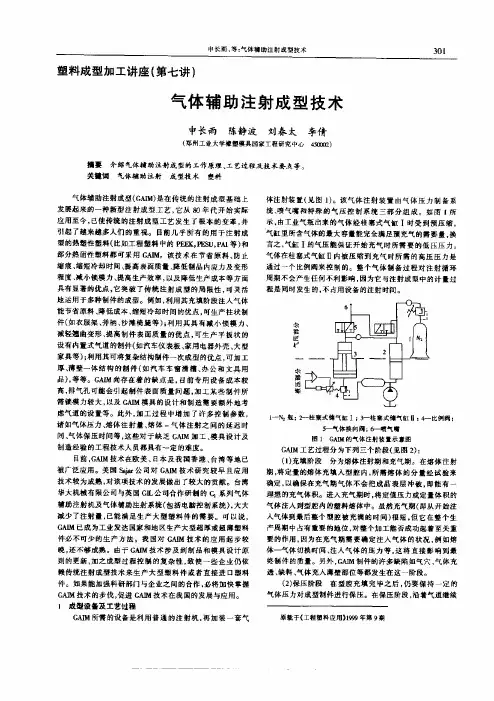

目前．ＧＡＩＭ技术在欧美、日本及我国香港、台湾等地已被广泛应用。美国ｓａｉ盯公司对ＧＡｆｆｄ技术研究较早且应用技术较为成熟，对该项技术的发展做出了较大的贡献。台湾华大机械有限公司与英国Ｇ儿公司合作研制的矗系列气体辅助注射机及气体辅助注射系统（包括电翦控制系统），大大减少了注射量，已能满足生产大型塑料件的需要。可以说，ＧＡＩＭ已成为工业发达国家和地区生产大型超厚或超薄塑料件必不可少的生产方法。我国对ＧＡ珊技术的应用起步较晚，还不够成熟。由于ＧＡＩＭ技术涉及到制品和模具设计原则的更新，加之成型过程控制的复杂性，致使一些企业仍依赖传统注射成型技术来生产大型塑料件或者直接进口塑料件。如果能加强科研部门与企业之同的台作．必将加快掌握ＧＡＩＭ技术的步伐，促进ＧＡ珈技术在我国的发展与应用。１成型设鲁殛工艺过程
∈｝‘ 采
出
■■■七］■■■■ｔ］■■———●
｛·）
蓄‘墨‘西—＆
■■■臼ｃ●■蒯匕＝ｊ一（ｂ）
ｒ一传境注射戚型的压力发展；ｂ－－－ＧＡＩＮ的压力发展圈３ＣＡＩＮ与传统注射成型的压力发晨比较
从以上分析可以看出，在ＣＡＩＮ过程中．气体对型腔中熔体流动行为的影响是显而易见的。不论是改变成型加工的各种控制参数，迁是在模具设计中改变气道的设置．都会影响到气体的填充状况，进而影响到最终制件的质量和性能。由于成型过程中各种参数搭配不当等因素弓Ｉ起的制件缺陷主要有下列几种：
ＧＡＩＭ所需的设备是利用普通的注射机，再加装一套气
体注射装置（见图１）。该气体注射装置由气体压力制备系统、喷气嘴和特殊的气压控制系统三部分组成。如图１所示，由工业气瓶出来的气体经柱塞式气缸１时受到预压缩， பைடு நூலகம்缸里所含气体的最大容量能完垒满足预充气的需要量．换言之，气缸Ｉ的气压螗保证开始充气时所需要的低压压力。气体在柱塞式气缸Ⅱ内被压缩到充气时所需的高压压力是通过一个比例阀来控制的。整个气体镧备过程对注射循环周期不会产生任何不利影响，因为它与注射成型中的计量过程是同时发生的，不占用设备的注射时间。

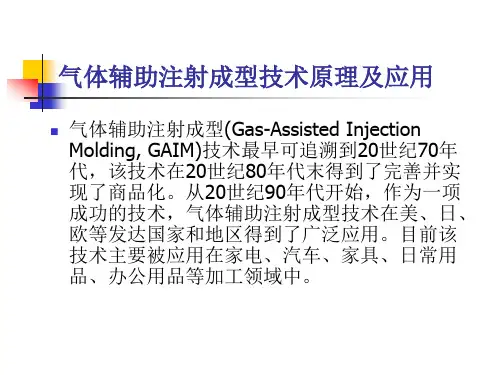

气体辅助注射成型技术原理及应用

可应用于各种塑料产品上，如电视机或音箱外壳、汽车塑料产品、家具、浴室、厨具、家庭电器和日常用品、各类型塑胶盒和玩具等。具体而言，主要体现为以下几大类：
气体辅助注射成型技术原理及应用
气体辅助注射成型技术的应用
● 管状和棒状零件，如门把手、转椅支座、吊钩、扶手、导轨、衣架等。这是因为，管状结构设计使现存的厚截面适于产生气体管道，利用气体的穿透作用形成中空，从而可消除表面成型缺陷，节省材料并缩短成型周期。
气体辅助注射成型技术原理及应用
在进行模具设计之前，利用MoldFlow MPI 5.0对设计方案进行了模拟。分析模型如图8所示，在该分析模型中确定了浇口及进气口位置。在模拟中，设定预注射量为70%，熔体温度为230℃，注射时间为3s，延迟时间为1.5s，气体压力为20MPa。
气体辅助注射成型技术原理及应用
● 可通过气体的穿透减轻制品重量，节省原材料用量，并缩短成型周期，提高生产率。
● 该技术可适用于热塑性塑料、一般工程塑料及其合金以及其他用于注射成型的材料。
气体辅助注射成型技术原理及应用
气体辅助注射成型技术的缺点是：
●需要增加供气和回收装置及气体压力控制单元，从而增加了设备投资；对注射机的注射量和注射压力的精度要求有所提高；制品中接触气体的表面与贴紧模壁的表面会产生不同的光泽；制品质量对工艺参数更加敏感，增加了对工艺控制的精度要求。
气体辅助注射成型CAE分析的主要作用是：
1.分析产品的成型工艺性 2.评价模具的设计是否合理 3.优化成型工艺参数 4.预测制品可能出现的缺陷
气体辅助注射成型技术原理及应用
下面以成型把手为例，介绍气体辅助注射成型 CAE分析的过程。
如图7所示的把手材料为ABS，手柄位置壁厚为14mm。由于是外观件，对其成型要求很高。

气体辅助成型

氣體輔助射出成型技朮氣體輔助射出成型是在射出成型過程中將氮氣射入模穴內，並以氮氣進行保壓，因而使成品掏空減重，防止成品收縮凹陷並降低成型所需壓力，因此又稱為「氮氣中空射出成型」或「低壓中空射出成型」，簡稱氣輔。

氣體輔助成型技朮分內部成型和外部成型內部氣體輔助射出成型主要包含下列步驟：1.將定量塑料注入模具內。

2.氮氣射出：使成品掏空減重，並輔助塑料流動。

3.氮氣保壓：因塑料冷卻收縮，因此氮氣會進行二次滲透（secondary penetration），並防止成品凹陷翹曲。

4.釋放高壓氮氣：將模穴內的氮氣釋放出來。

內部氣體輔助射出成型有哪些優點?1. 對粗厚型成品：a.節省塑料，成品輕量化20~50%。

b.成型週期縮短（冷卻時間縮短）可達20%。

c.減少後加工。

2. 對平板型成品：a.設計多樣化。

b.外觀改良，電鍍效果佳。

c.消除成品厚肋骨的凹陷現象。

d.實現低壓成型、鎖模力降低。

e.成品殘留應力小、降低成品翹曲變形。

f.可用較厚的肋﹐角板等補強件﹐增加成品結構剛性﹐使產品的厚度減少。

g.減少零件數。

應用氣輔成型有無塑料的限制?氣輔成型已成功應用於各種熱塑性塑膠如PP、PE、ABS、PC/ABS、PC、PS、PVC、PPO、PBT、TPU…等塑料，但是熱固性塑膠較不適用，而高含量之填充材塑料則會有表面品質問題要使用氣體輔助射出技術需有下列設備：1.射出成型機2.氣體輔助射出裝置3.氮氣產生機或氮氣瓶4.空氣壓縮機5.必要的成型週邊設備氣體輔助射出成型所牽涉的技術包括模具設計、成品設計、氣針位置的分析設計、氣輔裝置本身的技術、射出成型技術、成型不良的排除、模流分析技術等。

模具設計時需注意﹕氣道盡可能循二或多面交匯處或粗厚處行﹐主氣道以一氣呵成（一氣道）為原則﹔避免閉路式氣道﹔避免氣道相臨太近﹔准確的熔膠射入量非常必要﹔均勻的冷卻非常必要﹔延伸氣道至最后充填處﹐最后充填處應處在非外觀面上﹔當氣道分支時﹐支氣道末端可以階梯式縮小﹐以防氣體加速﹔氣道太小可能引起滲透﹐太大可能引起融合線或氣陷。

氮气辅助成型技术讲义

高效率
能够缩短成型周期，提高生产效率。
氮气辅助成型技术的优势与局限性
• 低成本：能够降低原材料和能源消耗，降低生产成本。
氮气辅助成型技术的优势与局限性
技术门槛高
需要专业的技术人员和设备，增加技术难度和成本。
应用范围有限
目前主要应用于塑料制品的成型，对于其他材料的成型仍需进一步研究。
02
氮气辅助成型技术的基本原理
防止氧化
在高温成型过程中，氮气可以替代空气中的氧气，避免产品氧化和烧焦。
降低成型温度
由于氮气的热导率较低，可以降低成型温度，减少能源消耗。
氮气辅助成型技术的工艺流程
注入氮气
在模具型腔内注入高纯度氮气，确保气体分布均匀。
冷却和脱模
将模具冷却至适当温度，然后打开模具取出成型产品。
准备材料
根据产品需求准备合适的材料和模具。
氮气的性质与特点
01
氮气是一种无色、无味、无毒的气体，在标准条件下密度约为 1.25kg/m^3，大约是空气的 78%。
02
氮气的化学性质相对稳定，不易与其他物质发生化学反应。
03
氮气的热导率低，具有良好的隔热性能。
氮气在成型过程中的作用
保护环境
氮气辅助成型技术可以减少生产过程中的有害气体排放，降低对环境的污染。
时间控制
合理安排成型时间，确保材料完全固化，提高产品性能和稳定性。
04
氮气辅助成型技术的应用案例
汽车制造业的应用
总结词
氮气辅助成型技术在汽车制造业中广泛应用于制造复杂零部件，如保险杠、仪表盘和座椅骨架等。
详细描述
通过氮气辅助成型技术，汽车零部件能够以较低的成本和较短的生产周期实现高质量、高强度和复杂形状的成型。该技术有助于提高汽车的安全性能和外观质量，同时降低生产成本和减少废料。

气体辅助注塑工艺简介

气体辅助注塑工艺简介1.气体辅助注塑目前所指的气体辅助注塑：是指将氮气注射入产品内，使产品内部形成中空。

模具打开前，控制器会将塑胶工件内的氮气释放回大气中。

2.气辅注塑成形工艺的优势1)低射胶、低锁模力；2)压力分布均匀、收缩均匀、残余应力低、不易翘曲，尺寸稳定；3)消除凹陷，型面再现性高；4)省塑料，可用强度及价格更低的塑料；5)可用强度和价格更低的模具金属；6)厚薄件一体成型，减少模具及装配线数目；7)可用较厚的筋，角板等补强件，提高制品刚性，使得制件公称厚度得以变薄。

8)增强设计自由度。

3.气辅射胶控制工艺1)短射工艺，即胶料未完全充满型腔时，继之以氮气注射；2)满射工艺，塑胶熔体充满型腔之后，停止注射，继之以氮气注射。

短射工艺的特点：在气辅注塑中，塑胶注射取决于胶件形状及胶料性能，在以下条件才可进行短射。

1)胶件必须有独立完整的气体通道，即气流在穿透胶件时，无分支气道可走。

2)气体通道中多余胶料有足够的溢流空间。

3)胶料流动性优良，粘度不可太低，尽量避免使用含破坏高分子键的填充物的胶料。

4)胶料导热度较低，有可较长时间保持熔融状态的能力。

满射工艺特点：胶件射胶完成，通过气体代替啤机，防止胶件收缩。

其优点在于，啤机保压是以射胶量及压力来防止胶件收缩，气辅保压，则以气体穿透塑胶收缩后的空间，防止胶件表层埸陷。

4.气辅压力分析：现我们看以下气辅压力与啤机压力的对比：1)气辅压力a)低气压800psi=56.34kg/cm2b)中气压1500psi=105.63 kg/cm2c)高气压2500psi=176.06kg/cm22)啤机压力a)100 TON注塑最大压力188Mpa=1917 kg/cm2b)280 TON注塑最大压力150Mpa=1530 kg/cm2c)650TON注塑最大压力153Mpa=1560 kg/cm2从以上压力对比可知，氮气压力只相当于普通啤机注塑压力的十分之一，甚至更少。
