无功补偿容量计算
无功补偿容量计算

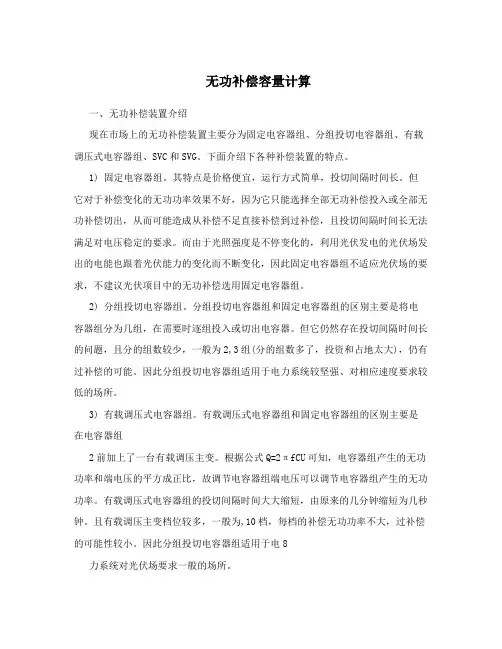

无功补偿容量计算一、无功补偿装置介绍现在市场上的无功补偿装置主要分为固定电容器组、分组投切电容器组、有载调压式电容器组、SVC和SVG。
下面介绍下各种补偿装置的特点。
1) 固定电容器组。
其特点是价格便宜,运行方式简单,投切间隔时间长。
但它对于补偿变化的无功功率效果不好,因为它只能选择全部无功补偿投入或全部无功补偿切出,从而可能造成从补偿不足直接补偿到过补偿,且投切间隔时间长无法满足对电压稳定的要求。
而由于光照强度是不停变化的,利用光伏发电的光伏场发出的电能也跟着光伏能力的变化而不断变化,因此固定电容器组不适应光伏场的要求,不建议光伏项目中的无功补偿选用固定电容器组。
2) 分组投切电容器组。
分组投切电容器组和固定电容器组的区别主要是将电容器组分为几组,在需要时逐组投入或切出电容器。
但它仍然存在投切间隔时间长的问题,且分的组数较少,一般为2,3组(分的组数多了,投资和占地太大),仍有过补偿的可能。
因此分组投切电容器组适用于电力系统较坚强、对相应速度要求较低的场所。
3) 有载调压式电容器组。
有载调压式电容器组和固定电容器组的区别主要是在电容器组2前加上了一台有载调压主变。
根据公式Q=2πfCU可知,电容器组产生的无功功率和端电压的平方成正比,故调节电容器组端电压可以调节电容器组产生的无功功率。
有载调压式电容器组的投切间隔时间大大缩短,由原来的几分钟缩短为几秒钟。
且有载调压主变档位较多,一般为,10档,每档的补偿无功功率不大,过补偿的可能性较小。
因此分组投切电容器组适用于电8力系统对光伏场要求一般的场所。
4) SVC。
SVC全称为Static Var Compensator,即静态无功补偿装置。
SVC如上图所示接入系统中,电容器提供固定的容性无功Qc。
电抗器提供滞后的无功,大小连续可调。
可以通过控制电抗器L上串联的两只反并联可控硅的触发角α来控制电抗器吸收的无功功率的值。
只要Q(负载)-Qc+Q(电抗器)=恒定值(或0),功率因数就能保持恒定,VTCR电压几乎不波动。
无功补偿容量计算
无功补偿容量计算
在配置无功补偿装置时,经常会有很多人不清楚,到底无功补偿装置需要配置多大的容量才合适?配置的容量太大会出现过补,容量太小又会出现欠补。
总之无功补偿容量一旦计算错误会给企业带来许多危害。
那幺,现在我就教大家如何根据科学的方法来计算一个合理的的无功补偿容量。
无功补偿容量的计算有两种方法:
(1)按照变压器容量进行估算
常规设计为变压器容量的20%~40%,较多采取30%,例如1000KVA 变压器补偿300Kvar,1600KVA补偿480Kvar或500Kvar,2000KVA补偿600Kvar。
(2)通过查“无功补偿容量计算系数表”进行计算
如果有设备负载的详细资料如有功功率(P),负荷情况,运行时的功率因数(cosφ1)和需要补偿的目标功率因数(cosφ2),则可以直接计算该系统实际所需补偿容量。
“无功补偿容量计算系数表”如图:。
无功补偿装置容量计算方法
无功补偿装置容量怎么计算?大家都知道,专变用户在消耗电网有功的时候,如果消耗有功功率较少,消耗无功功率较大,直接导致功率因数过低。
功率因数低除了用户的力率调整电费受到影响,对电网也会造成危害。
因此无功功率对供电系统和负载的运行都是十分重要的。
大部分用户的负载元件的阻抗基本都是呈感性,感性负载消耗的无功只能从电网中获取,显然就加大电网的损耗。
解决的方式就是就地平衡无功,加装无功补偿装置。
那么无功补偿装置的容量应该怎样计算呢?本文主要介绍两种无功补偿装置容量的计算方法① 给功率因数低的用户计算无功补偿② 对新增客户配置无功补偿装置01计算公式公式中:P:实际的有功功率;Q1:没有加装无功补偿之前的无功功率;Q2:并联无功补偿运行之后的无功功率;Qj:需要补偿的无功功率;案例:假设某专变用户的变压器容量是630KVA,功率因数每个月均为0.6左右,导致该用户的力率调整电费被考核,现需要将功率因数提高到0.9左右,需要配置多大的无功补偿装置?目前市场上的无功补偿装置容量规格有100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600等几种,因此加装334kvar自动投切装置比较合理。
02对于新增加的负荷,简单来讲是不知道没有无功装置时的功率因数,通常来讲用情况一的方法是没有办法计算的,因为缺少一个已知参数。
因此,这就需要我们引入一个经验值。
对于专变用户而言,供电局一般规定功率因数达到0.9才不被考核,而同一台630kW 的变压器,用户的实际负荷不同,配置的无功补偿装置也是不一样的。
通常情况下,我们取变压器容量的30-40%。
案例:假设某新增加专变用户的变压器容量是630kVA,需要配置多大的无功补偿装置?如果电机负载比重不大Q=S×30%=630(kVA)×30%=189kvar加装200kvar自动投切装置比较合理如果电机负载比重较大Q=S×40%=630(kVA)×40%=252kvar加装250kvar自动投切装置比较合理以上为个人肤浅的介绍,基本是按照低压侧补偿的方式。
无功补偿柜电容器容量的计算
无功补偿柜电容器容量的计算方法无功补偿技术工程师:寇工(希拓电气(常州)有限公司)在提及电容柜时,常提到“容量”是多少这个问题。
容量,何为容量?其实主要分为以下三种:①变压器的额定容量(变压器的总共),单位KVA;②无功补偿容量的确定,一般取变压器容量的20~40%,取30%较多;③电容器的额定容量(电容器的功率),单位kvar(千乏)。
那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的?我们可以从以下这个公式看出:Q=2∙π∙f∙C∙U2注:Q表示电容器的功率,单位kvar;f表示系统频率,50Hz/60Hz;C为电容器容量,单位uF (微法);U表示系统电压,单位kV(千伏)。
我们上面公式可以看出,电容器的功率与施加到变压器两端电压的平方成正比。
其中,电容器有一个重要参数叫额定电压,对应额定电压有其额定功率,我们举例说明。
场景:选择电压为480V,额定功率为30kvar的电容器时:问1:当其用在400V系统中,其输出功率为多少呢?这是常遇到的问题,电容的额定电压一定大于系统的电压,通过上面的公式,我们可以很快算出来:Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则,当其用在400V系统中,其输出功率为20.8kvar。
问2:为什么要选择额定电压高于系统电压的电容器呢?解答:因为电容器经受过电压危害时将快速损坏,为了保障电容器的运行安全,需要选择额定电压大于系统电压的电容器。
希拓小贴士:以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体,实现低压无功补偿功能。
主要应用于谐波严重场合的无功补偿,在一定程度上有吸收消除谐波的功能。
由以上可知,如果无功补偿支路设计为纯电容器的话,无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。
这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。
①安装功率常指:电容器的额定功率; ②输出功率常指:电容器在系统电压下的实际输出功率。
无功功率补偿计算表
参数大小
备注
1000 0.8 0.95 337.0527159
本计算方式适用于知道变压 器的视在功率 、补偿前和 补偿后的功率因数,计算需 要补偿的无功功率
计算方式二
有功功率 补偿前功率因数 补偿后功率因数 需要补偿的容量
1000 0.8 0.95 421.3158948
本计算方式适用于知道变压 器的视在功率 、补偿前和 补偿后的功率因数,计算需 要补偿的无功功率
说明:此表为简单计算无功补偿容量的表格,需要输入视在功率/有功功率、补偿 前功率因数和补偿后功率因数,表格会自动生成需要补偿的无功功率。
电 话:
无功补偿计算及补偿容量计算
功率因数和无功补偿容量的计算:
1、功率因数的计算:
(1)功率因数可以从所接电网的功率因数表里直接读取。
(2)若用电用户没有安装功率因数表,功率因数可以从所装的电度表里直接读取有功功
因数。
即:
cosφ=1/SQRT(1+(tanφ)*(tanφ))=P/SQRT(P*P+Q*Q)=1/SQRT(1+(Q/P)*(Q/P))如果记录的某段时间内的有功功率P和无功功率Q可知,即可求出该段时间内的
2、补偿容量的确定:
补偿容量的确定:补偿容量的大小决定于电力负荷的大小、补偿前功率因数的大小和补
Qc=P年*(tanφ1-tanφ2)
Q c--无功补偿容量(kvar)
P年--年平均功率(kW)
tanφ1--补偿前功率因数角的正切值
tanφ2--补偿后功率因数角的正切值
举例说明:
答:此系统呈现感性负载,为提高功率因数,可以采用400V低压就近补偿原
1、若一10/0.4kV电力系统有功负荷100kW,呈感性负责,系统功率因数0.74。
有功功率和无功功率进行计算得出功率
=1/SQRT(1+(Q/P)*(Q/P))
间内的加权平均功率因数:
小和补偿后提高的功率因数的大小
补偿后cos φ2
1kW有功功率所需补偿电容器的补偿容量(kvar)
无
0.74。
若将系统功率因数提到0.98,需要补偿多少无功容量?
补偿原则,采用并联电容器方法补偿,补偿容量经查表可以求得:Qc=100*0.71=71(kvar)。
补偿的容量的计算方法如下
补偿的容量的计算方法如下:首先需要计算有功。
P=560*0.33=185KW,无功为Q=185*tg(arccos0.33)=528Kvr,补偿后有功不变,设补偿后的功率因数为:0.92,补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量:528-78=450Kvar,以上是安装变压器的最大负荷计算的,如果你的视在功率没有那么大,那么同等按照S=1.732*U*I得出视在功率,带入上市即可计算。
变压器空载状态下电流很小,S9系列的变压器空载电流约为额定电流的1.6~2%,空载电流可以近似全部等效为无功电流。
如果变压器的容量较小,空载变压器的无功消耗也很小,可以不加补偿,如果变压器容量较大,可以考虑加电容器补偿。
应注意,补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的,一般负载的平均功率因数约0.7附近,若从0.7提高到0.9(补偿略高于标准0.85)时,每KW负载需电容补偿量为0.536KVra,需总电容量:160×0.8×0.536≈69(KVra)以每个电容为16KVra,按5个组成一个自动投切电容补偿柜计,价格约6000元附近。
因月用电量过少,变压器无功损耗最低限额约3460度(不用电也是该数),这部分在低压计量时是以无功电表度数相加后计算的,尽管视在功率因数补偿接近0.9也是不能达标的,若有功月电量越过1.5万度才有可能达标。
用电量过少最好是变压器降容,小于100KVA不考核功率因数。
参考月平均功率因数公式就会明白其中关系的。
我们单位现在用的是315KVA的三项变压器,现在2次侧的每项电流是100A,应时下社会的节能要求,我想把它换成160KVA的,容量是否可以?冗余多少容量?还想问的是我换成160KVA的以后,相比原来的315KVA的,每年能为单位节省多少电量,请给出答案并列出计算依据。
谢谢。
最佳答案以下只是估算:1》315KVA变压器的二次侧电流才100A附近,显然有功变损是以固定(底额)电度额结算的,每月有功变损电量约1380度;而160KVA二次侧电流额定电流约231A,有功变损基本上也是以固定(底额)电度额结算的,每月有功变损电量约705度,每年能节省电量:1380-705×12=8100(度)2》315KVA变压器无功变损电量约6600度,因用电量过小,月结功率因数应很低,约≤0.5,因不达标的(标准为0.9)要求每月被罚款≥5000元。
变电站无功补偿计算规则
变电站无功补偿计算规则
1. 你知道无功补偿是什么吗?就好像一个团队里,有人干重活,有人来辅助,让整个工作更高效!比如说在变电站里,当有功功率传输时,无功补偿就像得力助手一样,能让电力传输更顺畅呢!
2. 无功补偿容量怎么计算呀?这可大有讲究呢!就好比你做饭要放多少调料一样重要。
假设这个变电站是个大厨房,那无功补偿容量就是恰到好处的调料量呢!
3. 功率因数多重要啊!这就如同赛车比赛中车子的性能一样关键。
要是变电站的功率因数不合适,就像赛车跑不起来呀!比如一个功率因数低的变电站,就像一辆没劲儿的赛车。
4. 怎么判断补偿是否合适呢?这就好像你判断一件衣服合不合身呀!要是补偿过度或不足,就像衣服大了或小了不合适一样。
想想如果变电站的无功补偿没做好,不就像穿着不合身的衣服难受嘛!
5. 补偿方式的选择也不能马虎呀!这不就跟你选鞋子一样嘛,得选适合的。
有的变电站适合这种补偿方式,有的又适合另一种,可不能随便选选哟!
6. 变压器的容量也会影响无功补偿呢!就像房子的大小会影响家具的摆放一样。
一个大容量的变压器,如果无功补偿没做好,那不就像大房子摆了不合适的家具一样别扭嘛!总之,在变电站无功补偿计算中,这些规则都得好好遵守,才能让电力系统稳定又高效地运行呀!。
变压器补偿电容计算口诀
变压器补偿电容计算口诀一、引言在电力系统中,变压器补偿电容是一种常见的无功补偿方式。
它能够提高系统的功率因数,降低线路损耗,提高电压质量。
为了正确、快速地选择补偿电容,我们总结了以下计算口诀。
二、变压器补偿电容的作用1.提高功率因数:补偿电容能够吸收电网中的无功功率,从而提高系统的功率因数,降低线路损耗。
2.稳定电压:补偿电容能够对电网中的电压波动起到平滑作用,提高电压质量。
3.降低线路损耗:通过补偿电容的电能交换,降低线路电流,从而降低线路损耗。
三、计算补偿电容的口诀1.确定补偿容量:Qc = Uc × Ic × tanθ其中,Uc为补偿电容的额定电压,Ic为补偿电流,θ为电压与电流之间的相角。
2.确定补偿电容的类型:根据系统电压等级和补偿容量,选择合适的电容类型。
3.计算电容器的个数:n = Qc / (Uc × tanθ)四、口诀详解1.补偿容量计算公式:Qc = Uc × Ic × tanθQc:补偿容量(kVar)Uc:补偿电容的额定电压(kV)Ic:补偿电流(A)θ:电压与电流之间的相角(°)2.补偿电容的类型选择:- 高压侧补偿:采用干式电容器或油浸式电容器。
- 低压侧补偿:采用薄膜电容器或金属化纸电容器。
3.电容器个数计算公式:n = Qc / (Uc × tanθ):电容器个数Qc:补偿容量(kVar)Uc:补偿电容的额定电压(kV)θ:电压与电流之间的相角(°)五、计算实例以一台10kV/1000kVA变压器为例,当功率因数为0.9时,需要补偿电容。
1.计算补偿容量:Qc = 10kV × Ic × tan(arccos0.9)2.计算补偿电容的类型:采用干式电容器。
3.计算电容器个数:n = Qc / (10kV × tan(arccos0.9))六、结论通过以上计算,我们可以快速、准确地选择合适的补偿电容。
无功补偿电容的计算方法公式
2016-08-16全球电气资源
一.感性负载的视在功率S×负载的功率因数COSφ=需要补偿的无功功率Q:S×COSφ=Q
二.相无功率Q=补偿的三相无功功率Q/3
三.因为:Q =2πfCU^2 , SO:
1μF电容、额定电压380v时,无功容量是Q=0.045Kvar
100μF电容、额定电压380v时,无功容量是Q=4.5Kvar
六.因为:Q =2πfCU^2, SO:
1μF电容、额定电压220v时,无功容量是Q=0.015Kvar
100μF电容、额定电压220v时,无功容量是Q=1.520Kvar
1000μF电容、额定电压220v时,无功容量是Q=15.198Kvar
1000μF电容、额定电压380v时,无功容量是Q=45Kvar
四.“多大负荷需要多大电容” Nhomakorabea1)你可以先算出三相的无功功率Q
2)在算出1相的无功功率Q/3
3)在算出1相的电容C
4)然后三角形连接
五.因为:Q =2πfCU^2 , SO:
1μF电容、额定电压10Kv时,无功容量是Q=31.4Kvar
100μF电容、额定电压10Kv时,无功容量是Q=3140Kvar
10kv无功补偿计算方法
10kv无功补偿计算方法
10kV无功补偿的计算方法主要包括以下步骤:
1. 确定系统的无功需求:根据系统的有功功率和无功功率的平衡,确定系统的无功需求。
2. 计算无功补偿容量:根据系统的无功需求和电容器的无功输出,计算所需的无功补偿容量。
3. 确定电容器的数量和容量:根据无功补偿容量和单个电容器的无功输出,确定所需的电容器数量和容量。
4. 确定电容器的接入方式:根据系统的实际情况,选择合适的电容器接入方式,如单相接入或三相接入。
5. 校验和调整:根据系统的实际情况,对计算结果进行校验和调整,以确保系统的无功平衡和稳定性。
需要注意的是,无功补偿的计算方法需要根据具体的系统情况进行调整,因为不同的系统具有不同的特点和需求。
同时,为了确保系统的安全和稳定性,建议在进行无功补偿前,对系统进行全面的分析和评估。
低压无功补偿计算公式
低压无功补偿计算公式低压无功补偿是电力系统中的一项重要技术,它能够有效提高电力系统的功率因数,减少无功功率的损耗,提高电力系统的稳定性和经济性。
在低压无功补偿中,计算公式是非常重要的工具,它可以帮助工程师准确计算出所需的无功补偿容量。
在低压无功补偿中,常用的计算公式是:Qc = 3 × U × I × sin(φc)其中,Qc表示无功补偿容量,U表示电压,I表示电流,φc表示电流相位角。
这个计算公式可以帮助工程师快速计算出所需的无功补偿容量。
为了更好地理解这个计算公式,我们可以通过一个具体的案例来说明。
假设某个低压电力系统的电压为220V,电流为10A,电流相位角为30°,那么根据上述公式,我们可以计算出无功补偿容量:Qc = 3 × 220 × 10 × sin(30°) = 3300 Var通过计算,我们可以得出该低压电力系统所需的无功补偿容量为3300 Var。
这个结果可以帮助工程师选择合适的无功补偿设备,以提高电力系统的功率因数。
需要注意的是,在实际的工程应用中,还需要考虑一些其他因素,比如电流相位角的变化范围、设备的功率因数调整范围等。
这些因素都会对无功补偿容量的计算产生一定的影响,因此工程师在进行计算时需要综合考虑这些因素。
除了这个基本的计算公式外,还有一些其他的计算公式可以帮助工程师更准确地计算无功补偿容量。
比如,当电流相位角大于90°时,计算公式可以变为:Qc = 3 × U × I × sin(φc - 180°)这个公式可以帮助工程师计算出电流相位角大于90°时的无功补偿容量。
通过合理选择适用的计算公式,工程师可以更加准确地计算出所需的无功补偿容量。
低压无功补偿计算公式是电力系统中的重要工具,它可以帮助工程师准确计算出所需的无功补偿容量。
补偿容量计算
无功补偿容量计算1. 确定串联电抗器电抗率及电容器额定电压由于自动补偿装置投切较为频繁,为将电容器合闸涌流降低到更低的水平以保证电容器使用寿命,故电抗器的电抗率选择为6%;由于母线电压为6.3kV ,,考虑电抗器对电容器端子电压的抬升作用,电容器额定电压选择为6.9kV 。
2. 电动机补偿容量计算采用“目标功率因数法”计算电动机补偿容量,根据国家标准GB12497-1995《三相异步电动机经济运行》,在该标准中“6.4.1电动机无功功率补偿的计算”给出公式,如下:Q C )(11ϕϕtg tg P -= (1) 该公式可转换为:Q C ])(cos )(cos [1111---⋅=ϕϕtg tg P 式中:Q C ——就地补偿的无功功率,kvar ; P 1——电动机的输入功率,kW ; cos ϕ——电动机补偿前的功率因数; cos ϕ1——电动机补偿后目标功率因数;ηβ⨯=N P P 1 (2)式中:N P ——电动机额定输出功率,kW β——电动机负载率 η——电动机效率 3. 变压器无功损耗计算△Q=Q 0+Q K ×βt 2 (3) 式中:△Q ——变压器无功损耗Q 0——变压器空载无功损耗,Q 0=(I 0%Se )/100 Q K ——变压器短路无功损耗,Q K =(U K %Se )/100 βt ——变压器负载系数,βt =(∑P 1)/ cos ϕ×Se 4. 额定容量选择根据补偿容量计算结果采用就近原则选取电容器标准容量规格。
5. 验算补偿装置实际输出容量根据电容器额定容量、电容器额定电压及电抗率验算母线电压为6.3kV 时装置实际输出容量,并根据公式(1)反算补偿后功率因数。
Qc=Q N(U L/U N)2/(1-K)(4)式中:Qc——装置输出容量Q N——电容器额定容量U L——母线电压U N——电容器额定电压K——电抗率6.计算结果第一台机组考虑1144.37kW、1603.07kW、1750.67kW三种工况;第二台、第三台机组考虑1603.07kW、1750.67kW两种工况;第四台机组考虑1750.67kW工况;当一台机组运行在1144.37kW时,低压负荷204kW,功率因数0.95;在其他工况下低压负荷1039kW,功率因数0.95.低压变压器6.3/0.4kV,1250kVA,阻抗电压6%,空载电流0.6%。
无功补偿相关计算公式
所求值的名称
公式
备注
电容器特征值
C = QC/(Un2ω)
QC:电容器在标称电压下的容量(KVAR)
Un:电容器标称电压
电容器阻抗
Zc= 1/(ωC)
ω=2πf C:电容器特征值μf
电抗器阻抗
ZL=ωL
ω=2πf L:电抗器特征值mH
阻抗比(电抗率)
P = ZL/ Zc
调谐次数
P:电抗率
QC:系统电压下的补偿容量
Un:系统电压
Uc2:电容器设计电压
QCS:设计电压下的容量
谐振时的
补偿容量
Kvar=100×Sn(kvA)×HZ12/fr2×Z
Kvar:补偿容量Sn:变压器容量
HZ1:基波频率fr:谐振频率
Z:变压器阻抗比(不用加%)
总无功
补偿容量
无功电流
In:电容柜额定电流
Qc:电容器乏值
Un:设备标称电压/(1-P)
P:电抗率
U:系统电压
调谐频率
fr= n f
f:基波频率50HZ n:调谐次数
调谐频率推导过程
电容器端电压
Ug= (n2/(n2-1)) Un
Un:系统电压n:电抗器调谐次数
补偿容量
(已知阻抗)
QC= Un2/Z
Un:系统电压
电容器的实际补偿容量(设计电压与系统电压不同时)
QC= Un2/ Uc2*QCS
Qc=(Uc/Un)2.Qn
补偿的容量的计算方法如下
补偿的容量的计算方法如下:首先需要计算有功。
P=560*0.33=185KW,无功为Q=185*tg(arccos0.33)=528Kvr,补偿后有功不变,设补偿后的功率因数为:0.92,补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量:528-78=450Kvar,以上是安装变压器的最大负荷计算的,如果你的视在功率没有那么大,那么同等按照S=1.732*U*I得出视在功率,带入上市即可计算。
变压器空载状态下电流很小,S9系列的变压器空载电流约为额定电流的1.6~2%,空载电流可以近似全部等效为无功电流。
如果变压器的容量较小,空载变压器的无功消耗也很小,可以不加补偿,如果变压器容量较大,可以考虑加电容器补偿。
应注意,补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的,一般负载的平均功率因数约0.7附近,若从0.7提高到0.9(补偿略高于标准0.85)时,每KW负载需电容补偿量为0.536KVra,需总电容量:160×0.8×0.536≈69(KVra)以每个电容为16KVra,按5个组成一个自动投切电容补偿柜计,价格约6000元附近。
因月用电量过少,变压器无功损耗最低限额约3460度(不用电也是该数),这部分在低压计量时是以无功电表度数相加后计算的,尽管视在功率因数补偿接近0.9也是不能达标的,若有功月电量越过1.5万度才有可能达标。
用电量过少最好是变压器降容,小于100KVA不考核功率因数。
参考月平均功率因数公式就会明白其中关系的。
我们单位现在用的是315KVA的三项变压器,现在2次侧的每项电流是100A,应时下社会的节能要求,我想把它换成160KVA的,容量是否可以?冗余多少容量?还想问的是我换成160KVA的以后,相比原来的315KVA的,每年能为单位节省多少电量,请给出答案并列出计算依据。
谢谢。
最佳答案以下只是估算:1》315KVA变压器的二次侧电流才100A附近,显然有功变损是以固定(底额)电度额结算的,每月有功变损电量约1380度;而160KVA二次侧电流额定电流约231A,有功变损基本上也是以固定(底额)电度额结算的,每月有功变损电量约705度,每年能节省电量:1380-705×12=8100(度)2》315KVA变压器无功变损电量约6600度,因用电量过小,月结功率因数应很低,约≤0.5,因不达标的(标准为0.9)要求每月被罚款≥5000元。
无功补偿装置容量计算方法
无功补偿装置容量计算方法无功补偿装置是用来调整电网的功率因数并消除无功功率的装置。
在电力系统中,由于电感、电容等元件的存在,会产生无功功率。
无功功率的存在会引起电网电压降低、线路损耗、设备效率降低等不利影响。
因此,为了提高电力系统的功率因数,降低无功功率的影响,需要使用无功补偿装置。
首先,需要确定电力系统的无功功率需求。
无功功率需求是指电力系统在正常运行情况下所需要的无功功率值。
可以通过测量电力系统的无功功率或者参考电力系统的设计数据来确定。
无功功率需求的大小取决于电力系统的负载情况,通常会在负载高峰时需要更多的无功补偿。
其次,需要确定无功补偿装置的功率因数目标值。
功率因数目标值是指电力系统在正常运行情况下所要达到的功率因数水平。
一般来说,功率因数目标值在0.9以上被认为是较为合理的,能够有效减少无功功率的影响。
根据电力系统的功率因数目标值,可以计算出无功功率与有功功率之间的比值,从而确定无功补偿装置的容量。
最后,需要考虑设备的额定电压。
无功补偿装置的额定电压需要与电力系统的额定电压保持一致,以确保正常运行。
一般来说,无功补偿装置的额定电压应该与电力系统的额定电压相同或者相近。
根据无功功率需求、功率因数目标值以及设备额定电压,可以使用下述公式计算出无功补偿装置的容量:容量=无功功率需求/(功率因数目标值*额定电压)需要注意的是,无功补偿装置的容量应该略大于计算得到的值,以确保能够满足电力系统的实际需求。
除了以上方法,还可以根据电力系统的负载情况、电力设备的运行状态等因素进行综合分析,结合经验来确定无功补偿装置的容量。
同时,在实际操作中,还需要考虑无功补偿装置的类型(如静态无功补偿装置、动态无功补偿装置等)、运行方式(并联运行、串联运行等)等因素,以确保无功补偿装置能够正常工作。
总之,无功补偿装置的容量计算是一个综合考虑多个因素的过程。
通过准确计算和合理选择,可以提高电力系统的功率因数,减少无功功率的影响,提高电力设备的效率和运行质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
无功补偿容量计算 Prepared on 22 November 2020
一、无功补偿装置介绍
现在市场上的无功补偿装置主要分为固定电容器组、分组投切电容器组、有载调压式电容器组、SVC和SVG。
下面介绍下各种补偿装置的特点。
1)固定电容器组。
其特点是价格便宜,运行方式简单,投切间隔时间长。
但它对于补偿变化的无功功率效果不好,因为它只能选择全部无功补偿投入或全部无功补偿切出,从而可能造成从补偿不足直接补偿到过补偿,且投切间隔时间长无法满足对电压稳定的要求。
而由于光照强度是不停变化的,利用光伏发电的光伏场发出的电能也跟着光伏能力的变化而不断变化,因此固定电容器组不适应光伏场的要求,不建议光伏项目中的无功补偿选用固定电容器组。
2)分组投切电容器组。
分组投切电容器组和固定电容器组的区别主要是将电容器组分为几组,在需要时逐组投入或切出电容器。
但它仍然存在投切间隔时间长的问题,且分的组数较少,一般为2~3组(分的组数多了,投资和占地太大),仍有过补偿的可能。
因此分组投切电容器组适用于电力系统较坚强、对相应速度要求较低的场所。
3)有载调压式电容器组。
有载调压式电容器组和固定电容器组的区别主要是在电容器组前加上了一台有载调压主变。
根据公式Q=2πfCU2可知,电容器组产生的无功功率和端电压的平方成正比,故调节电容器组端电压可以调节电容器组产生的无功功率。
有载调压式电容器组的投切间隔时间大大缩短,由原来的几分钟缩短为几秒钟。
且有载调压主变档位较多,一般为8~10档,每档的补偿无功功率不大,过补偿的可能性较小。
因此分组投切电容器组适用于电力系统对光伏场要求一般的场所。
4)SVC。
SVC全称为StaticVarCompensator,即静态无功补偿装置。
SVC如上图所示接入系统中,电容器提供固定的容性无功Qc。
电抗器提供滞后的无功,大小连续可调。
可以通过控制电抗器L上串联的两只反并联可控硅的触发角α来控制电抗器吸收的无功功率的值。
只要Q V(负载)-Qc+Q TCR(电抗器)=恒定值(或0),功率因数就能保持恒定,电压几乎不波动。
补偿方式为自动跟踪投切式,根据负载的变化快速自动投入必要的补偿量,对电网进行无功功率的实时监测和动态功率因数补偿,从而保证电网的高功率因数。
由于SVC既有电容器,又有电抗器/晶闸管,故而价格较贵,占地面积较大。
但它无投切延时,且补偿为连续线性补偿,故能较好的满足电力系统对光伏场的要求。
因此在电网公司自身的光伏汇集站内要求配置SVC设备。
5)SVG全称为StaticVarGenerator,即静态无功发生器。
SVG并联于电网中,相当于一个可变的无功电流源。
由于SVG响应速度极快,所以又称为静止同步补偿器,简称STATCOM。
SVG的基本原理是利用可关断大功率电力电子器件组成自换相桥式电路,经过电抗器并联在电网上。
适当的调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,就可以使该电路吸收或者发出满足要求的无功电流,实现动态无功补偿的目的。
SVG既可以发容性无功,又可以发感性无功,且其无功可连续调节。
其优点是无投切延时,且补偿为连续线性补偿。
因此在用户的光伏升压站内要求配置SVG动态无功补偿装置。
二、无功补偿容量计算:
1.35kV电压等级及以下的架空线、35kV电压等级以下的电缆充电功率忽略不计。
110kV电压等级及以上的架空线可查电力系统设计手册P229表8-6.
35kV电压等级及以上的电缆参考厂家样本.
线路充电功率计算公式:Q=w×C×L×U2=(2××50)××10-6)×1×(35×103)×(35×103)=
C=km
L为线路长度(km)
U为线路额定电压(V)
线路无功损耗计算公式:Q=(P2+Q2)/U2×w×L×L’=(15002+3002)/(35×35)×(2××50)××10-3)×1=202var
L为线路长度(km)
L’=km
架空线电抗可参考一次设计手册P194~P195.
2.风机箱变损耗或光伏箱变损耗:台数×箱变阻抗×箱变容量(kvar)=N×UK%×S=33×7%×1600=3696kvar。
(建议按主变方式修改)
3.主变箱变损耗:台数×(主变空载电流+主变阻抗×(光伏装机容量/主变
容量)2
)×主变容量(kvar)=N×(I0%+UK%×(P/S)
2
)×S=1×(%+%×
(50)2
)×50000=。
故总共需补偿无功容量为:(2)+(3)+线路无功损耗-线路充电功率=3696+=。
中性点接地方式确定:
单相接地电容电流计算:
1.35kV架空线:I
C
=~Ue×L×10-3=~×37×24×10-3=3A
风电场架空线长度为24km
Ue为线路额定电压(kV)
系数~取法:没有架空地线取,有架空地线取.
同杆双回线路,电容电流为单回路的~倍.
2.35kV电缆:IC=×L(A)
L为电缆长度(km)
Ue为线路额定电压(kV)
6~35kV电缆可查电力系统设计手册P191表7-25.
消弧线圈容量为Q=KI C U N/√3其中K为过补偿系数,一般取,U N为额定线电压。
