IG-541混合气体灭火系统培训课件
IG541培训资料
TG541培训资料一、 TG541灭火系统简介IG541是一种混合体气：是一种无色、无味。
无毒、不导电的气体，其在大气中存留的时间很短，是一种绿色环保型灭火剂。
二、灭火机理物理灭火：通过喷放混合气体，使防护区的氧气浓度降低到15%以下达到灭火作用。
三、 TG541灭火系统主要参数灭火技术方式：全淹没灭火方式系统设计工作压力：15MPa最大工作压力：17.2MPa最小工作压力：13.9MPa灭火剂储存容器充装压力（20℃）15MPa灭火剂组成：氮气（N2）52%、氩气（Ar）40%、二氧化碳（CO2）8% 喷射时间：≤60s系统工作电源：DC 24V使用环境温度：0℃～50℃启动气体：氮气(N2)启动气体充装压力（20℃）：6MPa四、灭火系统的使用方法1.该系统安装竣工后,需经消防验收后方可投入使用.2.该系统的启动方式为自动控制、手动控制和机械应急手动控制三种。
一般情况下使用手动控制，在保护区无人的情况下可以转化为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。
1自动控制:将报警调到“自动”状态时，灭火系统处于自动控制状态。
当防护区发生火灾时，由火灾探测器探测并向灭火控制器发出信号，灭火控制器控制声光报警盒，发出撤离报警信号，并控制联动设备（风机、空调等）。
经延时（0～30s），发出灭火指令，打开气动启动瓶组，释放启动气体，打开相应防护区的选择阀和容器阀，释放灭火剂，实施灭火。
2.手动控制：将灭火报警控制器控制方式置于“手动”位置时，整个灭火系统处于手动控制状态，当防护区发生火情时，由火灾探测器探测并向灭火控制器发出信号，灭火控制器控制声光报警盒，发出撤离报警信号。
经现场人员确认后，按下灭火报警控制器上的手动按钮（或“紧急启动/停止”按钮上的启动键），打开气动启动瓶，释放启动气体，打开相应防护区的选择阀和容器阀，释放灭火剂，实施灭火。
在不需延时时，拉开紧急启动器气瓶，可直接启动系统。
气体灭火系统培训课件.pptx
气体灭火系统的特点：
没有水渍损失； 电绝缘性好； 灭火后无残留，易于清理； 灭火设备价值相对较高； 卤代烷、七氟丙烷等化工类灭火剂需要专业的化 工厂生产。
灭火原理：
切断链式反映，大量扑捉自由基； 窒息； 混合作用。
第一节 气体灭火系统的分类、应用 条件及适用范围
一、系统分类
（一）按应用方式分为全淹没灭火系统和局部应用 灭火系统。
点： 1、系统造价高。 2、对人体毒性危害。 3、部分灭火系统对环境具有很大的危害性。
第二节 气体灭火系统的组件
通常，气体灭火系统是由灭火剂储存装置、 选择阀、管网、喷嘴、自控装置及其它部 件组成。
一、储存装置
1、管网系统的储存装置应由储存容器、容器阀 和集流管等组成：七氟丙烷和IG541预制灭火 系统的储存装置，应由储存容器、容器阀等组 成；热气溶胶预制灭火系统的储存装置应由发 生剂罐、引发器和保护箱（壳）体等组成。
5、灭火剂喷射时间不应小于0.5min；对于燃点温度低 于沸点温度的液体和可熔化固体的火灾，喷射时间 不应小于1.5min。
三、适用范围
气体灭火系统适用于扑救下列火灾： 1、电气火灾 2、固体表面火灾 3、液体火灾 4、灭火前能切断气源的气体火灾
四、不适用范围
气体灭火系统不适用于扑救下列火灾： 1、硝化纤维、硝酸钠等氧化剂或含氧化剂应用，目前仅限于二氧化碳局部 应用系统，其应用条件是：
1、保护对象周围的空气流动速度不宜大于3m/s，必要 时，应采取挡风措施；
2、在喷头与保护对象之间，喷头喷射角范围内不应有 遮挡物；
3、当保护对象为可燃液体时，液面至容器缘口的距离 不得小于150mm；
4、启动释放CO2之前或同时，必须切断可燃、助燃气 体的气源。如不切断气源，易发生爆炸，因此CO2 局部应用系统不能用于可燃气体灭火。
气体灭火系统

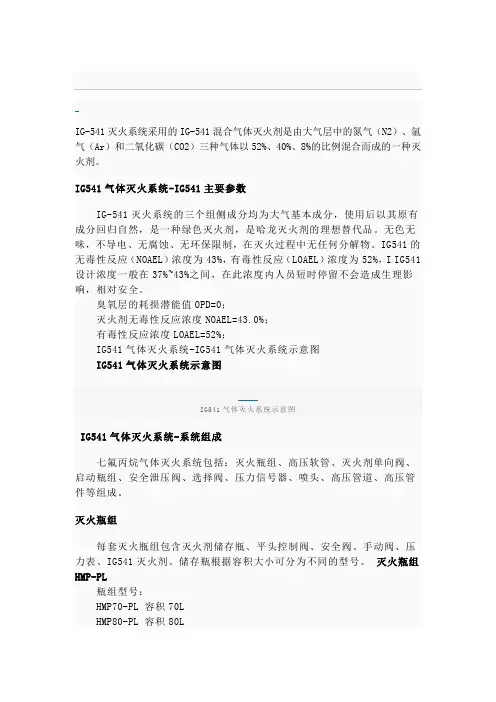

IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体以52%、40%、8%的比例混合而成的一种灭火剂。
IG541气体灭火系统-IG541主要参数IG-541灭火系统的三个组侧成分均为大气基本成分，使用后以其原有成分回归自然，是一种绿色灭火剂，是哈龙灭火剂的理想替代品。
无色无味，不导电、无腐蚀、无环保限制，在灭火过程中无任何分解物。
IG541的无毒性反应（NOAEL）浓度为43%，有毒性反应（LOAEL）浓度为52%，I IG541设计浓度一般在37%~43%之间，在此浓度内人员短时停留不会造成生理影响，相对安全。
臭氧层的耗损潜能值OPD=0；灭火剂无毒性反应浓度NOAEL=43.0%；有毒性反应浓度LOAEL=52%；IG541气体灭火系统-IG541气体灭火系统示意图IG541气体灭火系统示意图IG541气体灭火系统示意图IG541气体灭火系统-系统组成七氟丙烷气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压阀、选择阀、压力信号器、喷头、高压管道、高压管件等组成。
灭火瓶组每套灭火瓶组包含灭火剂储存瓶、平头控制阀、安全阀、手动阀、压力表、IG541灭火剂。
储存瓶根据容积大小可分为不同的型号。
灭火瓶组HMP-PL瓶组型号：HMP70-PL 容积70LHMP80-PL 容积80LHMP90-PL 容积90LHMP100-PL 容积100L高压软管 HRG-PL高压软管HRG-PL高压软管是连接灭火瓶组和灭火剂单向阀的装置。
灭火剂单向阀 YD-PL灭火剂单向阀HYD-PL灭火剂单向阀安装在高压软管与集流管之间的装置，防止气体倒流。
启动瓶组 QP-PL启动瓶组里充装氮气，当发生火灾，启动瓶组接到指令时启动气体打开选择阀、瓶头控制阀，释放灭火剂。
启动瓶组包含储气瓶、瓶头控制阀、电磁启动器、安全阀、手动阀、压力表、启动气体。
自动灭火系统指导安装培训
IG541自动灭火系统安装指导书一、系统的组成IG-541混合气体自动灭火系统由管网子系统和控制子系统两大部分组成。
1、管网子系统（由我公司生产，并配套提供）管网子系统由灭火剂储瓶、灭火剂储瓶容器阀、灭火剂单向阀、瓶组架、压力软管、集流管、安全泄压阀、减压装置、选择阀、压力讯号器、启动气体储瓶、电磁启动装置、气流单向阀、启动管路及管件、低泄高密阀、喷嘴、灭火剂输送管道、管接件等部分组成。
具体详见图1组合分配IG-541混合气体灭火系统结构示意图和图2单元独立IG-541混合气体灭火系统结构示意图。
图1 组合分配IG-541混合气体灭火系统结构示意图1.紧急启动停止按钮2.气体释放指示灯3.声光报警器4.警铃5.喷嘴6.火灾探测器7.导线和穿线管8.灭火剂输送管道9.选择阀10.压力讯号器11.减压装置12.启动管路及管13.集流管14.灭火剂单向阀15.气流单向阀16.安全泄压阀17.压力软管18.灭火剂储瓶容器阀 19.机械应急启动手柄20.瓶组架21.灭火剂储瓶22.启动气体储瓶23.电磁启动装置24.低泄高密阀25.灭火控制器图2 单元独立IG-541混合气体灭火系统结构示意图1.紧急启动停止按钮2.气体释放指示3.声光报警器4.警铃5.喷嘴6.火灾探测器7.导线和穿线管8.灭火剂输送管路9.压力讯号器 10.减压装置11.启动管路及管12.集流管13.灭火剂单向阀 14.安全泄压阀 15.压力软管 16.灭火剂储瓶容器17.机械应急启动手18.瓶组架19.灭火剂储瓶20.启动气体储瓶 21.电磁启动装置22.低泄高密阀 23.灭火控制器二、各部件的安装位置及要求1、保护区内的安装保护区内由管网、喷嘴、泄压口组成。
A 、管网支架安装1）、 管道应固定牢靠，管道支、吊架的最大间距应符合表5.5.3 的规定。
表5.5.3 支、吊架之间最大间距2）、 管道末端应采用防晃支架固定，支架与末端喷嘴间的距离不1415761617182023灭火控制器5防护区4321192122应大于500 mm。
气体灭火系统-PPT课件精选全文完整版
本，同时要防止部件低温冷脆的发生。 3、会产生新的安全问题。
气体灭火系统的优缺点
❖ 高压二氧化碳灭火系统 优点：1、以常温的方式储存二氧化碳灭火剂， 降低了灭火系统的日常维护成本； 2、较高的储存压力使得灭火剂允许有较 大的输送距离，提高了灭火系统的保 护范围； 3、灭火剂价廉且无环保问题。 缺点：1、高压钢瓶储存灭火剂其空间利用率低，占地 面积大； 2、二氧化碳灭火剂有毒； 3、高压管网会增加管网成本和施工难度。
Add Your Company Slogan
Thank you!
Your site here
COMPANY LOGO
气体灭火系统的优缺点
❖ 七氟丙烷灭火系统 优点：1、灭火效率高，对单一的保护空间而言灭火剂用 量少； 2、灭火剂喷放对人体不造成伤害；灭火剂存放的 安全性好； 3单一系统相对占地面积小，重量轻。 缺点：1、灭火剂输送距离短，不适用于保护区之间高差 大或输送距离远的工程； 2、灭火剂成本高、灭火剂存在较大的温室效应； 3、适用于500平方米以下，2000立方米以内的 保护区域； 4、灭火过程中产生的酸性气体对人及保护对象有 害。
气体灭火系统的工作原理
目测
火警
火灾探测器
手动控制
检测盘鉴别
（手 动 或 自 动）灭 火 控 制 盘
设备联动（关闭风机、 防火阀、电源等）
机械应急操作
延时 0～30s
启动装置 动作
选择阀开启 容器阀开启
灭火剂喷射
火警显示 （声、光信号）
自动 电气手动
喷射显示
灭火
气体灭火系统工作程序图
气体灭火系统的组成
气体灭火系统的组成
IG541气体培训资料
1）灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、 选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置、启动 管路等全部系统组件应连接完好、标识齐全，无变形、锈蚀及机械性损伤， 手动操作装置的防护罩、铅封和安全标志应完整。 2）灭火剂瓶组和驱动气体瓶组的压力，不得小于设计储存压力的90 %。
检查类别（日检、月检、季检、年检）
检查日期
检查项目
检查情况
故障原因及处理情况 检查人员签字
备注
第二十六页，共26页。
“应用量相对容积比”非常高，是哈龙1301的15.11倍 价格较高。
第十四页，共26页。
第十五页，共26页。
IG541系统主要组件
• 灭火剂储瓶（容器瓶及药剂）
第十六页，共26页。
• 容器阀(瓶头阀)
封存、释放、充装、超压排放、检漏等功能。 可实现气动启动、电启动和机械应急手动启动瓶头阀 ，释放灭火剂。
设备联动
人员撤离保护区
灭火剂释放
喷放显示
灭火
气体灭火控制流程
第九页，共26页。
气 体 灭 火 控 制 柜
第十页，共26页。
气体灭火控制盘（就地控制盘）
第十一页，共26页。
特殊灭火系统控制框图
第十二页，共26页。
IG541气体灭火系统的组成
• 灭火剂储存瓶组 • 液体单向阀
• 气体单向阀
• 集流管
第十七页，共26页。
• 启动钢瓶(驱动瓶)
第十八页，共26页。
• 电磁启动器
第十九页，共26页。
• 气启动器
第二十页，共26页。
• 选择阀
第二十一页，共26页。
IG541气体灭火
IG541气体灭火系统IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体分别以52%、40%、8%的比例混合而成的一种灭火剂。
1IG541气体灭火系统-IG541主要参数2IG541气体灭火系统-系统组成▪灭火瓶组▪高压软管HRG-PL▪灭火剂单向阀YD-PL▪启动瓶组QP-PL▪安全泄压阀HAQ▪选择阀HXZ-PL▪信号压力器HPT-PL▪喷头PLPT▪高压管道▪高压管件3IG541气体灭火系统-设计和施工应遵循的规范4IG541气体灭火系统-适用范围IG541气体灭火系统-IG541主要参数IG-541灭火系统又名混合气体灭火系统，是近年来发展起来的一种新型气体灭火系统，技术相对较新，是“绿色”环保型灭火系统。
IG-541灭火系统的三个组侧成分均为大气基本成分，使用后以其原有成分回归自然，是一种绿色灭火剂，是哈龙灭火剂的理想替代品。
无色无味，不导电、无腐蚀、无环保限制，在灭火过程中无任何分解物。
IG541的无毒性反应（NOAEL）浓度为43%，有毒性反应（LOAEL）浓度为52%，I IG541设计浓度一般在37%~43%之间，在此浓度内人员短时停留不会造成生理影响，相对安全。
臭氧层的耗损潜能值OPD=0；灭火剂无毒性反应浓度NOAEL=43.0%；有毒性反应浓度LOAEL=52%；IG541气体灭火系统示意图IG541气体灭火系统-IG541气体灭火系统示意图IG541气体灭火系统示意图IG541气体灭火系统-系统组成IG541混合气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压装置、选择阀、压力信号器、喷头、高压管道、高压管件等组成。
灭火瓶组每套灭火瓶组包含灭火剂储存瓶、平头控制阀、安全阀、手动阀、压力表、IG541灭火剂。
储存瓶根据容积大小可分为不同的型号。
灭火瓶组HMP-PL瓶组型号：HMP70-PL 容积70LHMP80-PL 容积80LHMP90-PL 容积90LHMP100-PL 容积100L高压软管HRG-PL高压软管HRG-PL高压软管是连接灭火瓶组和灭火剂单向阀的装置。
IG541洁净气体灭火系统问题和介绍培训
洁净气体灭火系统适用范围
气体灭火系统不适用于扑救下列火灾 硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制
品火灾 钾、镁、钠、钛、锆、铀等活泼金属火灾 氢化钾、氢化钠等金属氢化物火灾 过氧化氢、联氨等能自行分解的化学物质火灾 可燃固体物质的深位火灾
以IG541气体灭火系统为例用量计算
X=（Vs/s）*ln（100/（100-C）） 其中： X代表设计用量（Kg） Vs代表保护区体积 s代表IG541体积修正系数s=0.65799+0.00239t t代表设计温度 C代表设计浓度
洁净气体灭火浓度介绍
IG541混合气体灭火浓度
可燃物
甲烷 乙烷 丙烷 戊烷 庚烷 正庚烷 辛烷
灭火 浓度
可燃物
15.4 乙烯
29.5 醋酸乙烯脂
32.3 醋酸乙烯
37.2 二乙醚
31.1 石油醚
31.0 甲苯
35.8 乙腈
灭火 浓度
可燃物
42.1 丙酮
34.4 丁酮
32.7 甲基异丁酮
34.9 环己酮
的计算为每1m³需要0.495m³体积的IG541气体 在很多情况下，自然地就将0.495m³的体积计算为
0.495Kg的重量 但此时需要考虑IG541的密度1.417Kg/m³（20℃） 所以每1m³需要0.495*1.417≈0.7Kg的IG541气体 因此，在保护区计算用量时会出现较大差距
关于用量计算的常见问题2
洁净气体灭火系统设备介绍
声光喇叭，报警闪灯 发出声光报警信号，通知
人员撤离 防护等级IP54
氩气（Ar）50%
HFC-227ea 七氟丙烷（CF3CHFCF3）
洁净气体灭火系统
GB50370-2005 ——气体灭火系统
IG541混合气体灭火系统
一级消防工程师考点IG541混合气体灭火系统
IG541混合气体灭火系统
1、IG541混合气体灭火系统的灭火设计浓度不应小于灭火浓度的13倍，惰化设计浓度不应小于灭火浓度的1．1倍。
2、固体表面火灾的灭火浓度为28．1％，规范中未列出的，应经试验确定。
3、当IG541混合气体灭火剂喷放至设计用量的95％时，其喷放时间不应大于60s且不应小于48s。
4、灭火浸渍时间应符合下列规定：
①木材、纸张、织物等固体表面火灾，宜采用20min。
②通讯机房、电子计算机房内的电气设备火灾，宜采用10min。
③其它固体表面火灾，宜采用10min。
5、储存容器充装量应符合下列规定：
①一级充压(15．0MPa)系统，充装量应为211．15kg／m3；
②二级充压(20．0MPa)系统，充装量应为28 1．06kg／m3。
气体灭火系统培训方案(IG541)及常见故障点处理
气体灭火系统培训方案一、灭火系统介绍1. 系统功能和动作原理图1.1 功能和动作原理示意图（图1）火延时30秒火灾控制器驱动装置开选择阀开启容器阀开启喷放灭火剂 灭 火复合信号联信号报警主备电源切门灯显示声光报警人员撤离火灾探测器电气手动人员发现机械应急手喷放显示图1 功能和动作原理示意图2.启动方式系统的启动方式有三种：电气自动、电气手动、机械应急手动方式。
3.动作原理说明1.1电气自动1.1.1当气体灭火控制器处于自动状态时，保护区内火灾探测器（烟感、温感）同时发出火灾信号，火灾报警信号传入火灾控制器，延迟30秒后，火灾控制器在自动状态下，发出电气指令，启动对应保护区的驱动气瓶组，驱动气体通过启动管路打开保护区对应的选择阀及瓶头阀，灭火剂流出，通过管道流向防护区内，实施自动灭火。
此方式通常用于无人员值守的情况。
1.1.2三号楼中控室为有人值守，火灾报警控制器平时处于手动状态，当发生火灾时，火灾报警控制器接收到火灾报警信号，在确认火灾发生后，值班人员将火灾报警控制器转换至自动状态，报警控制器发出电气指令，启动对应保护区的驱动气瓶组，驱动气体通过启动管路打开保护区对应的选择阀及瓶头阀，灭火剂流出，通过管道流向防护区内，实施自动灭火。
1.2电气手动1.1.3当设备处于手动状态时，火灾控制器收到火灾信号或人员发现火灾，人员可以通过火灾控制器或紧急启动按钮发出指令，实施灭火。
1.1.4电气手动方式用于有人员值守的情况，人员可以根据实际情况进行判断是否需要启动灭火系统（如：火灾探测器误报、火势微小等）。
1.3机械应急手动4.3.1 当电气自动方式和电气手动方式都启动失效时, 人员可以直接到设备间，拔出对应保护区驱动气瓶上的电磁驱动装置的保险，用力拍下按钮，从而驱动气体通过启动管路打开保护区对应的选择阀及钢瓶容器阀，灭火剂流出，通过管道流向防护区内，实施灭火。
4.3.2 机械应急手动方式一般不适用于柜式气体灭火装置。
IG541气体灭火培训资料
气体灭火系统的动作流程图
火
情
火灾探测器
目
视
电气紧 急切断
报警控
手
制器
动
电气紧 急启动
灭火控制器
火 灾 显 示 盘
机械 应急 启动
灭火
控
报
系统
制
延时
风
警
后启
机
动
等
启动装置动作 选择阀动作
信
号
放
反
气
馈
指
装
示
置
容器阀开启
灭火剂喷射
IG541气体灭火培训资料
灭
火
四、发生火灾时的处理
IG541气体灭火培训资料
1、灭火药剂介绍
药剂由52％氮气、 40％氩气、 8ห้องสมุดไป่ตู้二氧化碳 组成，它是一种纯天然环保的惰性气体， 它对人体无害，可用于有人工作的场所， 适于扑救A、B、C类火。药剂在喷放时不发 生相变，不引起温度的骤变，不形成遮挡 人们逃生的雾状物，不是化学合成剂，不 分解，不形成对人体有毒有害物质。由于 该气体的密度与空气接近，所以在空气中 浸渍时间较长，气体泄漏量少。
7、通常需要检查保护区域的情况是否发生变化、是否有影响喷头和控制系统操作的障 碍物、防护区域的门窗是否处于关闭状态、闭门器是否符合要求、输送管道固定是否 牢固等。
3、核查区域警告标志牌，确认位置未变，安装牢固，能够阅读并没有损坏。
4、核查所有钢瓶架，确认所有钢瓶牢固安装在架子上，检查腐蚀、损坏或遗失的零件。
5、核查钢瓶的状况，寻找其损坏或腐蚀的迹象。
6、核查所有钢瓶排气软管的状况。寻找磨损或老化的迹 象，确认软管的可靠性，所有 的软管每5年必须测试一次
气体灭火系统培训课件
01
02
03
04
启动方式
通常采用电启动或气启动方式 ，通过触发装置启动灭火系统
。
灭火剂释放
在启动后，驱动气体通过管道 系统将灭火剂从瓶组中释放出
来。
喷洒方式
灭火剂通过喷嘴喷洒到保护区 域，覆盖并稀释空气中的氧气
或化学气体。
灭火原理
通过稀释空气中的氧气或化学 气体，降低燃烧物体的温度，
从而熄灭火焰。
系统性能参数及指标
讲解气体灭火系统中涉及的安全防护 设备，如紧急启动/停止按钮、安全阀 、压力表等，及其作用和使用方法。
环保要求及排放标准解读

1 2 3
环保要求
介绍气体灭火系统对环境的污染情况及其对环境 的影响，如减少碳排放、保护环境等。
排放标准
解读相关排放标准，包括国家或地区规定的排放 标准和限制，以及企业应遵守的环保法规和政策 。
原理
气体灭火系统主要通过抑制燃烧三要素（可燃物、助燃物、着火源）中的助燃物 来达到灭火目的。在保护区域内释放大量的惰性气体或化学气体，可以稀释空气 中的氧气或化学反应剂，使燃烧条件不成立，从而达到灭火效果。
气体灭火系统的重要性
高效灭火
气体灭火系统能够在短时间内释 放大量的惰性气体或化学气体， 迅速降低保护区域内的氧气浓度 或化学反应剂浓度，从而实现高
调试与验收流程
调试前准备
完成安装后，对整个系统进行全面的 检查，确保所有部件正常工作。
功能测试
按照使用说明书的要求，对系统的各 项功能进行测试，确保系统正常运行 。
性能测试
通过模拟火灾场景，对系统的灭火性 能进行测试，确保系统能够及时有效 地扑灭火源。
验收交付
经过调试和性能测试后，对系统进行 验收，确保系统符合设计要求和质量 标准。
气体灭火系统培训课件
根据设计要求，确定喷嘴的位置和方向，使用合适的紧 固件固定。
调试与验收
在完成安装后进行系统调试和验收，检查系统的功能和 性能是否符合要求。
气体灭火系统的调试流程
准备工作
包括检查设备连接是否牢固、密封性是否良好、 确认调试方案等。
管道压力试验
在管道连接完成后，进行压力试验，检查管道是 否有泄漏或变形。
气体灭火系统的灭火原理
窒息作用
01
灭火剂在火源周围迅速扩散，降低可燃物周围的氧气浓度，从
而达到窒息灭火的目的。
冷却作用
02
某些气体灭火剂在遇到高温火源时，会迅速蒸发并吸收大量的
热量，使火源迅速冷却，降低燃烧温度。稀Fra bibliotek作用03
某些灭火剂可以稀释可燃物及其燃烧产物，降低其浓度和毒性
，从而达到灭火的目的。
掌握气体灭火系统 的操作流程
气体灭火系统的日常维护
定期检查气体灭火系统的部件 和设备
确保气体灭火系统的安全阀和 压力阀正常工作
及时更换损坏或老化的部件和 设备
气体灭火系统的故障排除
熟悉常见的故障类型和原因 掌握故障排除的方法和步骤
能够及时处理紧急情况并采取相应的措施
05
气体灭火系统的安全注意事项
成长期
气体灭火系统逐步得到推广和应用，技术水平和性能得到提升。
成熟期
气体灭火系统技术成熟，应用广泛，成为许多场所必备的消防设 备。
气体灭火系统的未来发展趋势
技术创新
随着科技的不断进步，气体灭火系统将不断进行 技术创新，提高其性能和适应性。
绿色环保
未来的气体灭火系统将更加注重环保和节能，减 少对环境的影响。
输中受损或发生意外。
