法兰垫片尺寸标准
管子、法兰和垫片标准

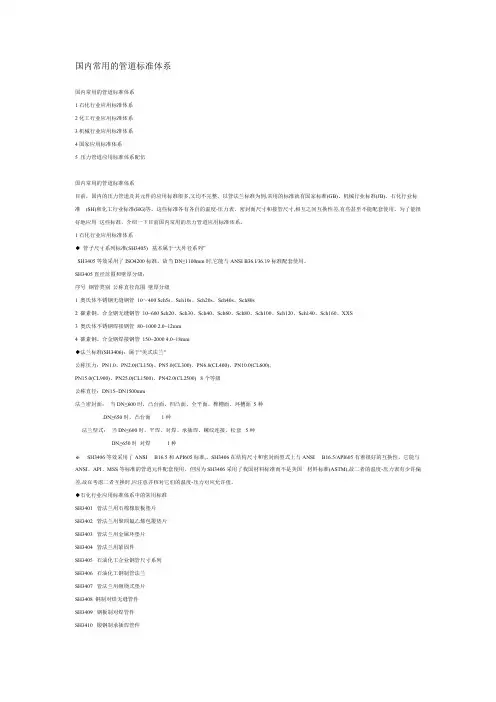

国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系5 压力管道应用标准体系配伍国内常用的管道标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。
以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。
这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。
为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。
1石化行业应用标准体系◆管子尺寸系列标准(SH3405) 基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。
SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。
GB_T9119-2000法兰标准

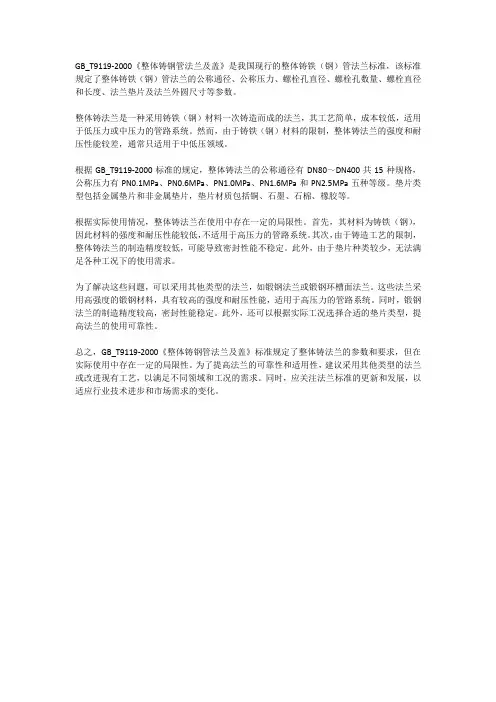

GB_T9119-2000《整体铸钢管法兰及盖》是我国现行的整体铸铁（钢）管法兰标准，该标准规定了整体铸铁（钢）管法兰的公称通径、公称压力、螺栓孔直径、螺栓孔数量、螺栓直径和长度、法兰垫片及法兰外圆尺寸等参数。
整体铸法兰是一种采用铸铁（钢）材料一次铸造而成的法兰，其工艺简单，成本较低，适用于低压力或中压力的管路系统。
然而，由于铸铁（钢）材料的限制，整体铸法兰的强度和耐压性能较差，通常只适用于中低压领域。
根据GB_T9119-2000标准的规定，整体铸法兰的公称通径有DN80～DN400共15种规格，公称压力有PN0.1MPa、PN0.6MPa、PN1.0MPa、PN1.6MPa和PN2.5MPa五种等级。
垫片类型包括金属垫片和非金属垫片，垫片材质包括铜、石墨、石棉、橡胶等。
根据实际使用情况，整体铸法兰在使用中存在一定的局限性。
首先，其材料为铸铁（钢），因此材料的强度和耐压性能较低，不适用于高压力的管路系统。
其次，由于铸造工艺的限制，整体铸法兰的制造精度较低，可能导致密封性能不稳定。
此外，由于垫片种类较少，无法满足各种工况下的使用需求。
为了解决这些问题，可以采用其他类型的法兰，如锻钢法兰或锻钢环槽面法兰。
这些法兰采用高强度的锻钢材料，具有较高的强度和耐压性能，适用于高压力的管路系统。
同时，锻钢法兰的制造精度较高，密封性能稳定。
此外，还可以根据实际工况选择合适的垫片类型，提高法兰的使用可靠性。
总之，GB_T9119-2000《整体铸钢管法兰及盖》标准规定了整体铸法兰的参数和要求，但在实际使用中存在一定的局限性。
为了提高法兰的可靠性和适用性，建议采用其他类型的法兰或改进现有工艺，以满足不同领域和工况的需求。
同时，应关注法兰标准的更新和发展，以适应行业技术进步和市场需求的变化。
管子、法兰和垫片标准
国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系5 压力管道应用标准体系配伍国内常用的管道标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。
以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。
这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。
为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。
1石化行业应用标准体系◆管子尺寸系列标准(SH3405) 基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。
SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。
法兰标准
1.3管道附近的选用氧气管道上的法兰用垫片，应按国家有关的现行标准选用；管道法兰的垫片应按下表选用：压力采用PN表示）；另一个是以美国ASME为代表的美洲管法兰标准体系（公称压力采用class表示）。
欧洲管法兰标准体系与美洲管法兰标准体系是两个不同且不能互换的管法兰标准体系，此外，还有日本JIS管法兰（公称压力采用K表示）标准体系，但在我国石油化工装置中不多用，或仅用于公用管道工程。
EN1092-1（PN标识）包含了公称压力为PN2.5、PN6、PN10、PN16、PN25、PN40和PN100共七档，公称尺寸为DN10～DN4000。
法兰的结构型式有板式平焊、对焊环松套、平焊环松套、翻边松套、带劲对焊、整体、螺纹和法兰盖共八种。
密封型式有全平面、突面、凹面/凸面、榫面/槽面和O形圈槽。
与英制管系列钢管配合使用。
美国ASME B16.5《管法兰和法兰管件》是一套完整的、系统的、使用广泛的管法兰标准。
其公称压力为class150、class300、class400、class600、class1500和class2500共七档，公称尺寸为DN15～DN600，法兰结构型式有带劲平焊、承插焊、螺纹连接、对焊环松套、带劲对焊和法兰盖，密封面型式有突面、全平面、凹面/凸面（分大、小两种）、榫面/槽面（分大、小两种）以及金属环连接面。
ASME B16.5-2003中除螺栓尺寸和螺栓孔尺寸以外，采用了米制单位，英制单位尺寸列在附录中。
ASME B16.5-2003对材料分组和相应的压力-温度额定值作了较大的调整，增加了许多新材料。
ASME B16.47《大直径钢法兰》适用于公称尺寸大于DN600的法兰，内容包含A、B两个尺寸系列，A系列为通用的大直径钢法兰（原MSS SP44），B系列为用于石油工业的紧凑型钢法兰（原API605）。
欧洲体系法兰标准和美洲体系法兰标准都是以英制管为对象，但公称压力等级不同，相互交叉也有重复，连接尺寸完全不同，因此，无法互配。
法兰及管件3046,20615,20592
All Delight ®DL.SX法兰、垫片及管件（设计细则）南京都乐制冷设备有限公司技术部2012-5-10发布2012-6-10实施前言随着生产规模不断扩大，产品种类、数量不断增加，企业标准化已到了刻不容缓的地步。
推行企业标准化并不等于墨守成规，相反，它是企业走创新之路的重要基石，因此我们有必要对现有文件和图样进行改进和完善。
本设计细则《法兰、垫片及管件》为首次编制。
为标准采购，完善生产管理，统一规范，精减相关文件及图样，最终达到标准化要求。
依据多年积累的宝贵经验对图样归类、总结、细化后产生此标准，规定了防爆油气回收机组，使用法兰、垫片、管件的型式和尺寸；避免了设计、采购混乱引起的不必要失误；进一步提高了工作效率及产品的规范性。
细则一经制定出，就要求相关工作人员严格按照此细则开展工作，尽量避免因个人工作的随意性而影响细则的实施。
只有严格执行才能充分挖掘出其潜在价值。
细则的制定，是为了标准化，而标准化是企业完善生产管理体制的重要一步，只有将这一步工作落实好才能为后序工作打下坚实基础，才能使企业更快更好地走上蓬勃发展之路。
本细则由南京都乐制冷设备有限公司提出。
本细则主要起草人：张林、张剑侠法兰、垫片及管件1 范围本细则规定了防爆油气回收机组法兰、垫片、管件的型式和尺寸、技术要求及标记。
2 规范性引用文件下列文件中的条款通过本细则的引用而构成本细则的条款。
HG/T 20592-2009钢制管法兰（PN系列）HG/T 20607-2009钢制管法兰用四氯乙烯垫片（PN系列）HG/T 20609-2009钢制管法兰用金属包覆垫片（PN系列）HG/T 20612-2009钢制管法兰用缠绕式垫片（PN系列）HG/T 20615-2009钢制管法兰（Class系列）SH/T 3405-96 石油化工企业钢管尺寸系列SH/T 3406-96 石油化工钢制管法兰SH/T 3407-96 管法兰用缠绕式垫片SH/T 3408-96 钢制对焊无缝管件3 型式和尺寸3.1法兰型式AA-A图1板式平焊钢制管法兰3.2法兰尺寸200 340 295 22 12 M20 268 26 222 250 405 355 26 12 M24 320 29 276 300 460 410 26 12 M24 378 32 328备注：常用法兰尺寸参照表1，有特殊要求的法兰尺寸参照表2.3.3垫片型式图2 板式平焊钢制管法兰用垫片3.4垫片尺寸公称尺寸DN 垫片内径D1 垫片外径D215 22 4620 27 5625 34 6532 42 7540 48 8450 60 10465 76 12380 89 136100 114 174125 140 196150 168 221200 219 278250 273 338300 325 4083.5钢管型式图3板式平焊钢制管法兰用钢管3.6钢管尺寸表5 SH/T 3405-96石油化工企业钢管尺寸系列单位：mm公称尺寸DN 钢管外径D 公称壁厚T15 22 ≥2.8备注：钢管的厚度等级采用SCH10s。
各种法兰垫片
讲磅的肯定是美标的ANSI150LB 中心距DN15=60.5 DN25=79.2 DN50=120.7 DN80=152.4300LB 中心距DN15=66.5 DN25=88.9 DN50=127 DN80=168.1垫片原材料选择/ (2004-9-13 12:24:46) --密封技术选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。
优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
布氏硬度约120。
2. 304不锈钢18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。
在温度 -196~538℃区间内，易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
3． 304L 不锈钢含碳量不超过0。
03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4． 316不锈钢18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
5． 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
6． 20合金45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。
7．铝铝（含量不低于99%）。
铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。
布氏硬度约35。
推荐最大连续工作温度不超过426℃。
8．紫铜紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。
法兰密封垫片选型参考
法兰密封垫片选型参考一、垫片密封机理泄漏——即介质从有限空间内部流到外部,或从外部进入有限空间内部的人们不希望发生的现象.介质流动通过内外空间的交界面即密封面发生泄漏.造成泄漏的根本原因是由于接触面上存在间隙,而接触面两侧的压力差、浓度差则是泄漏的推动力.由于密封面的形式及加工精度等因素的影响,密封面上存在间隙在所难免,这就造成密封面不完全吻合,从而发生泄漏.要减少泄漏,就必须使接触面最大程度地嵌合,即减小泄漏通道的截面积、增加泄漏阻力,并使之大于泄漏推动力.对密封面施加压紧载荷,以产生压紧拉力,可提高密封面的接触程度,当应力增大到足以引起表面产生明显的塑性变形时,就可填补密封面的间隙,堵塞泄漏通道.使用垫片的目的就是利用垫片材料在压紧载荷的作用下较容易产生塑性变形的特性,使之填平法兰密封面的微小凹凸不平,从而实现密封.二、垫片密封的泄漏形式1、界面泄漏2、渗透泄漏“界面泄漏”与“渗透泄漏”三、影响垫片密封连接,导致泄漏的主要因素1、气体的泄漏率大于液体的泄漏率,黏度小,泄漏率大.2、工况的影响：介质的压力、温度等①介质两侧的压力差越大,介质就越易克服泄漏通道的阻力,泄漏就越容易；②垫片的弹、塑性变形量均随温度升高而增大,而回弹性能随温度升高而下降,蠕变量则随温度的升高而增大.且随着温度的升高,垫片的老化、失重、蠕变、松弛现象就会越来越严重.此外,随着温度的升高,液体的黏度降低,而气体的黏度增加.温度越高,泄漏越容易发生.3、法兰表面粗糙度的影响通常表面粗糙度越小,泄漏量越小.这主要是由于粗糙度小的密封表面,其凹凸不平易被填平,从而使得界面泄漏大为减少.4、垫片压紧应力的影响垫片上的压紧力越大,其变形量就越大.垫片的变性一方面有效地填补了法兰表面的不平度,使得界面泄漏大为减少；另一方面使得垫片本身内部毛细孔被压缩,泄漏通道的截面减小,泄漏阻力增加,从而泄漏率大大减小.但如果垫片的压紧应力过大,则易将垫片压溃,从而失去回弹能力,无法补偿由于温度、压力引起的法兰面的分离,导致泄漏率急剧增大.因此要维持良好的密封,必须使垫片的压紧应力保持在一定的范围内.5、垫片几何尺寸的影响①垫片厚度的影响在同样的压紧载荷、同样的介质压力作用下,泄漏率随垫片厚度的增加而减小.这是由于在同样的轴向载荷作用下,厚垫片具有较大的压缩回弹量,在初始密封条件已经达到的情况下,弹性储备较大的厚垫片比薄垫片更能补偿由于介质压力引起的密封面间的相对分离,并使垫片表面保留较大的残余压紧应力,从而使泄漏率减少.②垫片宽度的影响在一定的范围内,随着垫片宽度的增加,泄漏率呈线性递减.这是因为,在垫片有效宽度内介质泄漏阻力与泄漏通道的长度正比于垫片宽度成正比.但不能说垫片越宽越好,因为垫片越宽,垫片的表面积就越大,这样要在垫片上产生同样的压紧应力,宽垫片的螺栓力就要比窄垫片大得多.垫片的性能和参数一、垫片的常温性能1、垫片的压缩性——指压缩后垫片厚度的变化量,它表征垫片刚性的大小.垫片的回弹性——指压缩载荷卸除后垫片厚度的回复量.无论哪种结构形式的垫片都有一定的塑性,即在压缩过程中,当垫片的载荷超过一定限度,垫片除产生弹性变形外,还会产生部分塑性变形或永久变形.即使是弹性最好的橡胶垫片也会产生大于5%~10%的塑性变形.螺栓—法兰—垫片连接的密封,本质上是通过垫片变形,减小法兰与垫片之间及垫片本体的毛细孔截面积,增加流体泄漏阻力来实现密封的.2、应力松弛性能①应力松弛——对螺栓—法兰—垫片密封连接施加螺栓载荷时,作用在垫片上的压紧应力会使垫片变薄,经运转一段时间后,垫片厚度将继续减小,垫片上的应力也会逐渐减小,这种应力减小的现象称为应力松弛.②蠕变松弛——对螺栓—法兰—垫片连接这样的预应力静不定系统,垫片应力是由螺栓伸长转换成垫片应力的,因而垫片蠕变不发生在恒应力下,垫片厚度的任何改变都会引起螺栓伸长的变化,同时也改变了垫片应力,这种垫片与螺栓的相互作用被称为垫片的蠕变松弛.3、密封性能垫片密封性能是指在某一特定的操作条件下,垫片密封所能达到的泄漏率低于某一规定的指标泄漏率.而泄漏率指在标准实验条件下,介质流体每秒钟通过垫片的泄漏量.泄漏率和介质压力基本呈线性关系即介质压力越高,泄漏率越大；泄漏率和残余预紧应力成负指数关系即残余预紧应力越大,泄漏率越小.二、垫片的高温性能高温工况下,密封元件材料的物理性能和力学性能都将发生变化,如高温会降低垫片的回弹能力；高温下垫片发生蠕变松弛导致垫片应力下降；高温下垫片材质发生老化.因而,与常温密封相比,高温密封要困难得多.1、高温压缩及回弹性能高温下材料的屈服限降低、塑性变形量增大、蠕变加剧,回弹性能下降.实际工况下,如果垫片回弹量小到不足以补偿介质压力、温度和法兰附加载荷引起的密封面的分离时,可能导致泄漏率的增大,甚至不能保证连接系统的紧密性要求.2、高温密封性能试验表明,泄漏率和介质压力基本成线性关系,具有黏性流体层流的一般特性；泄漏率和垫片压紧应力成负指数关系,残余压紧应力越大,泄漏率越小；泄漏率随温度的升高而增大,两者成指数关系.垫片密封面结构形式一、垫片密封面结构形式代号FF——全平面密封面RF——突面密封面MF——凹凸密封面TG——榫槽密封面A.基本型垫片适用于榫槽面法兰B.内环型垫片适用于凹凸面法兰C.定位环型垫片适用于平面和突面法兰二、金属缠绕式垫片1、定义金属缠绕式垫片是由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片.2、性能：①压缩、回弹性能好,具有多道密封和一定的自紧功能；②对于法兰压紧面的表面缺陷不太敏感,不粘结法兰密封表面,容易对中,因而拆装便捷；③可部分消除压力、温度变化和机械振动的影响；④能在高温、低温、高真空、冲击振动等循环交变的各种苛刻条件下,保持其优良的密封性能.3、使用注意事项：①缠绕式垫片的密封元件即垫片本体或基本型垫片宽度应比非金属软垫片的宽度小.在制作用于凹凸面、平面和突面法兰的缠绕垫片时,不能随便用非金属软垫片的宽度尺寸来代替缠绕式垫片密封元件的宽度尺寸.因为缠绕式垫片是半金属垫片,标准规格垫片的压紧应力在70MPa左右时才达到合理的压缩变形,从而产生良好的密封效果；如果随意加大垫片本体密封面宽度,势必造成压紧力降低,垫片肯定不能达到标准的压缩变形量,因而不能产生良好的密封；如果超范围地加大压紧力,又必然会产生法兰和螺栓的大量变形,结果会导致泄漏.②基本型垫片最好不要用于凹凸面法兰上.这是因为基本型垫片在法兰轴向压紧力作用下,垫片内圈焊点容易开焊,这样不但会引起泄漏,而且垫片软填料散落会污染物料和堵塞管道.③在高温、深冷或冷热频繁交变、振动较大、强腐蚀介质等恶劣工况条件下,用于平面和突面法兰的垫片最好加装合理材料的内环.④决不能用低材质垫片取代高材质垫片.4、使用方法：①拧紧螺栓时,要使垫片均匀受力,对称把紧.②选择合理的垫片压缩量,一般为0.6~1.2mm为宜.过大压缩量,会降低垫片的回弹率,因而失去垫片像弹簧似的容易吸收振动的特性.选用垫片的基本原则一、选用或订购垫片时应了解的数据1、相配法兰的密封面型式和尺寸.2、法兰及垫片公称通径.3、法兰及垫片公称压力.4、流体介质的温度.5、流体介质的性质.二、选用垫片时还应考虑以下因素1、有良好的压缩及回弹性能,能适应温度和压力的波动.2、有良好的可塑性,能与法兰密封面很好的贴合.3、对有应力腐蚀开裂倾向的某些金属如奥氏体不锈耐酸钢法兰,应保证垫片材料不含会引起各种腐蚀的超量杂质,如控制垫片氯离子含量以防对法兰腐蚀.4、不污染介质指密封介质是饮用水、血浆、药品、食品、啤酒等.5、对密封高度毒性的化学品,要求垫片应具有更大的安全性；对于输送易燃液体的管道系统,要求垫片用于法兰上的最高使用压力和最高使用温度在限制范围内.6、低温时不易硬化,收缩量小,高温时不易软化,抗蠕变性能好.7、加工性能好,安装及压紧方便.8、不粘结法兰密封面,拆卸容易.。
常用法兰、垫片及钢管选用标准
三、法兰公称通径和钢管外径
2、钢管外径：
我国目前生产和使用的钢管，从外径来分有两个系列 ：标准中标注为“系列Ⅰ”和“系列Ⅱ”，或称“A系列 ”及“B系列”。系列Ⅰ或A系列的钢管为“英制管”，俗 称“大外径管”；系列Ⅱ或B系列的钢管为“公制管”， 俗称“小外径管”。
所谓“大外径管及小外径管”的含义是：在相同管道 公称通径的条件下，管道附件（诸如法兰、阀门、管件及 管道过滤器等）所配用钢管外径尺寸的大小，尺寸大的叫 “大外径”管；尺寸小的叫“小外径”管。例如：公称通 经DN100的法兰，配管外径为114.3mm及108mm两种， 外径114.3mm的钢管称为“大外径”管或“系列Ⅰ或A系 列”管；外径108mm的钢管称为“小外径”管或“系列 Ⅱ或B系列”管。钢管外径系列是管法兰尺寸的基础。
本参数。公称通径是仅与制造尺寸有关且引用方便的一个 园整数值，不适用于计算，它是管道系统中除了用外径和 螺纹尺寸代号标记的元件以外的所有其他元件通用的一种 规格标记。
法兰公称通径与管道公称通径含义相同，它并不是某 一个实际结构尺寸，也不等于法兰内径，而仅仅是与制造 尺寸有关联的经过园整后的一个名义尺寸，其标记方法是 在字母“DN”后跟一个以mm为单位的数字。
11尿素厂设备科2017年9月10日常用工业法兰垫片及钢管选用标准21现场常见问题概述内容提要234垫片密封及适用范围常用管道标准及选用原则常用属材标准代号工业管道法兰管件标准3序言法兰规格型号和压力等级材质选型不当现场常见问题概述管道法兰之间或与阀门标准不匹配垫片选用不当造成不必要泄漏管道检修更换的管件与管子直径壁厚不匹配4管道连接法兰一侧为长颈对焊法兰另一侧为平焊法兰标准不一致存在安全隐患和质量缺陷案例一5案例二管道弯头与直管段壁厚和直径规格不匹配焊缝搭接造成质量缺陷和安全隐患6案例三垫片选型不合适造成密封失效
常用法兰、垫片及钢管选用标准
聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接 ，适用公称压力PN为0.6～5.0MPa、工作温度为0～150 ℃的腐蚀介 质或对清洁度有较高要求的介质。
管法兰用聚四氟乙烯包履垫片按制造方式可分为三种型式：剖切型
（S型）、机加工型（M型）、折包型（F型）。剖切型是采用聚四氟
乙烯筒料车削成0.8～1mm厚的环状薄片，从外侧厚度的中心切开，
管道检修更换的管件与管子直径壁厚不匹配
3
案例一
管道连接法兰一侧为 长颈对焊法兰，另一 侧为平焊法兰，标准 不一致，存在安全隐 患和质量缺陷；
4
案例二
管道弯头与直 管段壁厚和直 径规格不匹配， 焊缝搭接，造 成质量缺陷和 安全隐患。
5
案例三
垫片选型不合适， 造成密封失效， 出现泄漏，给安 全生产带来隐患。
15
一、法兰结构型式、参数
16
二、法兰密封面
17
二、法兰密封面
法兰密封面型式和代号（GB/T9112-2000）
密封面型式 平面 突面
凹凸面 凸面 凹面
榫槽面 榫面 槽面
环连接面
代号
FF
RF
MF
M
F
TG
T
G
RJ
18
三、法兰公称通径和钢管外径
1、法兰公称通径 在管道系统中，管道元件公称通径是一个重要的基
２、聚四氟乙烯包履垫片
包履层（聚四氟乙烯）
夹镶层（石棉橡胶板或其它复合材料）
标记示例 公称通径50mm、公称压力1.0MPa的剖切型聚四氟乙烯垫片： S-50-1.0 GB/T１３０４－１９９２
公称通径50mm、公称压力1.0MPa的机加工型聚四氟乙烯垫片： M-50-1.0 GB/T１３０４－１９９２
法兰、垫片及紧固件选用标准
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
3、表中螺栓材料35号、螺母材料25号仅用于使用缠绕式垫片时使用。
PN4.0NPa 凸面对焊钢制法兰、垫片及紧固件
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
PN4.0NPa 凹凸面对焊钢制法兰、垫片及紧固件
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将B42改为B12或B11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
管路法兰及垫片的选用
目前管道工程常用的连接方式有螺纹连接、焊接连接、法兰连接、承插连接、沟槽连接等形式。
低压管道PN≤2.5MPa中压管道PN=4—6.4MPa高压管道PN=10—100MPa超高压管道PN＞100MPa是按照公称压力分。
公称压力：管子、管件等在基准温度下的耐压强度成为公称压力。
法兰连接法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密结合起来的一种可拆卸的接头。
法兰种类:按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰；按密封面形法兰种类式可分为光滑式、凹凸式、榫槽式、透镜式和梯形槽式。
螺纹法兰：主要用于镀锌水、煤气钢管的连接，其密封面为光滑式。
其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa 三种。
焊接法兰：是管道连接中最常用的法兰，分为平焊法兰和对焊法兰两种。
1、平焊法兰：又叫搭焊法兰与管子焊接时将管子插入法兰孔内，在法兰内外部与管子进行搭接角焊。
其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa 和 2.5MPa 四种。
平焊法兰的密封面有光滑式和凹凸式。
2、对焊法兰：又叫高颈法兰，与平焊法兰的区别是带有一段锥形短管。
法兰与管子的结合实质上是短管与管子的对口焊接。
故称对焊法兰。
一般用于公称压力≥4.0 MPa 或温度大于300℃的管道上。
对焊法兰有光滑式、凹凸式、榫槽式和梯形槽式四种密封面形式。
其中光滑式和凹凸式最为普遍。
松套法兰：松套法兰：也叫活套法兰或活动法兰。
分为平焊松套法兰、对焊松套法兰、卷边松套法兰。
这种法兰接口，就是利用钢环或管口卷边把法兰套在管端上，因此法兰可以在管端上活动，故称松套法兰。
1、平焊松套法兰：密封面一般有光滑式和榫槽式。
其公称压力常用的有0.6MPa、1.0 MPa、1.6 MPa 和2.5MPa 四种。
主要用于不锈钢管道、铜及铜合金管道、铝及铝合金管道以及塑料管道等。
2、对焊松套法兰：其密封面一般为凹凸式，用于公称压力较高的场合。
法兰金属缠绕垫片标准
法兰金属缠绕垫片标准
目前，国际上公认的法兰金属缠绕垫片标准主要有以下几种：
1. ASME标准：ASME标准是美国机械工程师学会制定的法兰金属缠绕垫片标准。
其中，ASME B16.20主要适用于法兰连
接的涂油管道，ASME B16.21适用于法兰连接的非金属管道。
2. ANSI标准：ANSI标准是美国国家标准学会制定的法兰金
属缠绕垫片标准。
其中，ANSI B16.20适用于法兰连接的金属
管道，ANSI B16.21适用于法兰连接的非金属管道。
3. DIN标准：DIN标准是德国国家标准化学会制定的法兰金属缠绕垫片标准。
其中，DIN EN 1514-1适用于法兰连接的金属
管道，DIN EN 1514-2适用于法兰连接的非金属管道。
4. JIS标准：JIS标准是日本工业标准化学会制定的法兰金属缠绕垫片标准。
其中，JIS B2404适用于法兰连接的金属管道，JIS B2405适用于法兰连接的非金属管道。
以上标准是常用的法兰金属缠绕垫片标准，具体应根据实际使用需求选择合适的标准。
另外，还有一些国内标准，如GB/T 9126-2008、HG/T 20633-2009等，适用于国内法兰连接的金属缠绕垫片。
pn1.6标准法兰尺寸
PN1.6法兰尺寸介绍及实际应用注意事项一、引言在管道和工程领域，法兰连接是一种常见的连接方式，用于将两个管道或管件紧密连接在一起。
法兰尺寸的标准化对于确保连接的可靠性和互换性至关重要。
PN1.6标准法兰是一种常见的法兰标准，广泛应用于各种工业领域。
本文将详细介绍pn1.6标准法兰的尺寸要求，以便为相关人员提供有关该标准法兰尺寸的全面信息。
二、pn1.6标准法兰简介PN1.6标准法兰是一种压力等级为1.6Bar的管法兰，由欧洲标准EN1092-1:2002规定。
该标准法兰采用公制单位，适用于管道和管件的连接，广泛应用于石油、化工、制药、食品、水处理和建筑等行业。
PN1.6标准法兰的制造材料可以是碳钢、不锈钢、铜等，具体选择取决于使用环境和介质特性。
三、pn1.6标准法兰尺寸以下是PN1.6标准法兰的常见尺寸要求：公称通径 (DN)：DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300连接尺寸：PN1.6标准法兰通常采用凸面（RF）或凹面（FF）连接，并可提供不同的法兰厚度和垫片类型以适应不同的应用需求。
根据不同的公称通径，法兰连接尺寸也会有所不同。
具体尺寸要求可参考欧洲标准EN1092-1:2002或相关产品技术规格书。
密封面直径：密封面直径是确保法兰密封性能的重要参数。
在PN1.6标准法兰中，密封面直径通常略小于公称通径，具体尺寸需根据不同标准和制造商提供的技术规格而定。
适当的密封面直径可以确保良好的密封效果，并延长法兰的使用寿命。
螺栓孔：PN1.6标准法兰通常配备4个或8个螺栓孔，用于将两个法兰紧密连接在一起。
螺栓孔的数量和位置需根据具体的公称通径和连接方式而定。
螺栓孔的直径和长度也需根据所选用的螺栓规格进行匹配，以确保法兰连接的稳定性和可靠性。
垫片类型：垫片是用于填充两个法兰之间的空隙并提供密封的材料。
储气罐法兰接口标准要求
储气罐法兰接口标准要求储气罐法兰接口标准要求一、概述1.1 本标准规定了储气罐法兰接口各部件的尺寸、系数、特性及检验要求，以保证法兰接口各部件的正确性和安全性，提高其使用可靠性。
二、词语和定义2.1 储气罐法兰接口（flange connection）：是指在储气罐上安装的用于连接不同介质的密封连接器。
2.2 法兰接口：是指储气罐法兰接口的所有组成部分，包括法兰盘、法兰螺栓、法兰垫片、密封圈、接头等。
三、法兰盘3.1 法兰盘材质：应为金属结构件，采用焊接或胀压连接的方式。
3.2 法兰盘尺寸：应满足表1的规定：表1 法兰盘尺寸（单位：mm）编号t法兰盘外径t法兰盘厚度t接头内径1t200t20t202t400t30t303t600t40t40四、法兰螺栓4.1 法兰螺栓尺寸：按表2规定：表2 法兰螺栓尺寸（单位：mm）螺栓直径t螺距t螺纹长度M8t25t40M10t30t50M12t35t604.2 法兰螺栓材料：应选用优质钢制的螺栓材料。
五、法兰垫片5.1 法兰垫片尺寸：按表3规定：表3 法兰垫片尺寸（单位：mm）编号t法兰垫片外径t法兰垫片厚度1t200t22t400t33t600t45.2 法兰垫片材料：应采用优质耐高压填料。
六、密封圈6.1 密封圈尺寸：按表4规定：表4 密封圈尺寸（单位：mm）编号t密封圈外径t密封圈厚度1t200t22t400t33t600t46.2 密封圈材料：应采用适用于高温情况下的优质密封材料。
七、检验要求7.1 法兰接口各部件应满足本标准中提出的尺寸、材料要求，并经过涂填、真空实验等检验合格才可使用。
7.2 安装后，应检查法兰接口上的螺栓和密封圈是否有松动现象，有松动现象的，应重新加固安装。
7.3 安装完毕后，还应进行空气压力检查、连接强度检查、热膨胀系数检查等，确保法兰接口结构安全合理。
