一文说清开关电源常用的几种保护

常用的六种开关电源输入保护电路

常用的六种开关电源输入保护电路
开关电源是开关稳压线性电源的简称，以前的电源产品是采用线性电源，这是一种晶体管线性稳压电源，由于效率低下等原因已逐渐被开关电源取代。

开关电源，顾名思义就是通过控制开关管的导通时间以及关断时间来维持输出电压的稳定的电源，已逐渐向小型化、效率化、模块化、高可靠性等方向发展。

对于开关电源，输入保护电路很重要，开关输入保护电路具有过流保护、过压保护以及浪涌抑制等功能，对于电网的电压冲击以及EMC等具有至关重要的作用。

下面列举6种开关电源输入保护电路
一、保险丝形式
保险丝有普通型的也有快速型的，具有熔点低、熔断速度快特点，但是在熔断时候会产生火花、冒烟，甚至有玻璃管的会爆裂，因此安全性较差。

仅有保险丝的输入保护电路，只有过流保护作用，一般选择保险丝时候实际的熔断电流要等于额定电流的1.5倍左右。

二、保险丝、压敏电阻形式
这种电路多了压敏电阻，压敏电阻规格有07471、10471、14471等规格，具有浪涌抑制功能，因此这种电路有过压、过流保护功能，有些还具有防雷击保护
三、熔断电阻器、压敏电阻形式
熔断电阻器与保险丝作用相同，都是起到过流保护，但是与保险丝不同的是熔断电阻器熔断时候不会产生火花以及烟雾，就安全性来说安全高一点；而压敏电阻具有浪涌电压吸收作用，因此这种电路形式具有过压、过流保护功能
四、保险丝、NTC热敏电阻形式
热敏电阻采用的是负温度系数的，它的阻值随温度的升高为降低，它具有抑制电路的浪涌电流能力
五、压敏电阻、NTC热敏电阻形式
六、保险丝、压敏电阻、NTC热敏电阻形式。

开关电源原理

一、开关电源的概念
一、开关电源的概念
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
9
半桥型开关电源原理图
三、开关电源的常用电路类型
6、全桥电路全桥电路是大功率电源常用的电路，有四个开关管组成两个桥臂。两个桥臂分别导通激励高频功率变压器，进行能量变换，但是存在开关管 “直通”的危险。全桥电路原理图如下图所示。由四个功率开关器件V1~V4组成，变压器 T连接在四桥臂中间，相对的两只功率开关器件V1、V4和V2、V3分别交替导通或截止，使变压器T的次级有功率输出。当功率开关器件V1、V4导通时，另一对V2、V3则截止，这时V2和V3两端承受的电压为输入电压Uin在功率开关器件关断过程中产生的尖峰电压被二极管V5~V8箝位于输入电压 Uin。
％，工作频率是振荡频率的一半，所使用的控制芯片一般是UC3844和
在变压器中加去磁绕组，在关断时将付边的能量反射到交流输入上。
正激式开关电源的核心部分是正激式直流——直流变换器，基本电路
做得更高一点。虽然功率变压器不像反激式电路要开气隙，但是一般要

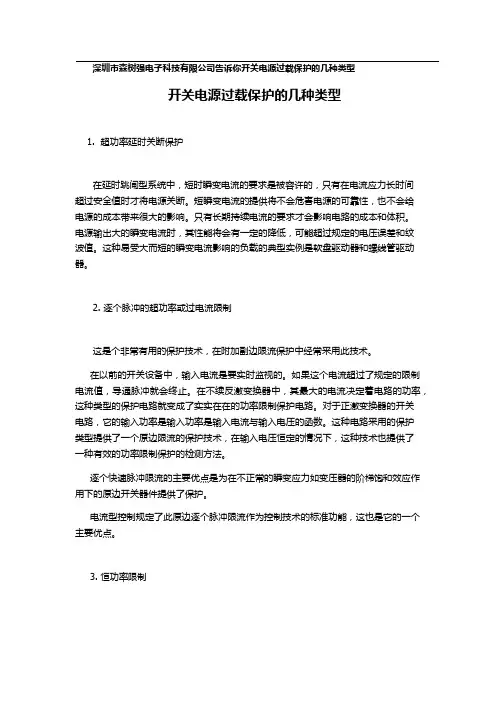

开关电源过载保护的几种类型

深圳市森树强电子科技有限公司告诉你开关电源过载保护的几种类型开关电源过载保护的几种类型1. 超功率延时关断保护在延时跳闸型系统中，短时瞬变电流的要求是被容许的，只有在电流应力长时间超过安全值时才将电源关断。

短瞬变电流的提供将不会危害电源的可靠性，也不会给电源的成本带来很大的影响。

只有长期持续电流的要求才会影响电路的成本和体积。

电源输出大的瞬变电流时，其性能将会有一定的降低，可能超过规定的电压误差和纹波值。

这种易受大而短的瞬变电流影响的负载的典型实例是软盘驱动器和螺线管驱动器。

2. 逐个脉冲的超功率或过电流限制这是个非常有用的保护技术，在附加副边限流保护中经常采用此技术。

在以前的开关设备中，输入电流是要实时监视的。

如果这个电流超过了规定的限制电流值，导通脉冲就会终止。

在不续反激变换器中，其最大的电流决定着电路的功率，这种类型的保护电路就变成了实实在在的功率限制保护电路。

对于正激变换器的开关电路，它的输入功率是输入功率是输入电流与输入电压的函数。

这种电路采用的保护类型提供了一个原边限流的保护技术，在输入电压恒定的情况下，这种技术也提供了一种有效的功率限制保护的检测方法。

逐个快速脉冲限流的主要优点是为在不正常的瞬变应力如变压器的阶梯饱和效应作用下的原边开关器件提供了保护。

电流型控制规定了此原边逐个脉冲限流作为控制技术的标准功能，这也是它的一个主要优点。

3. 恒功率限制恒定输入功率限制通过限制最大传输功率来保护原边电路。

但是在反激变换器中，这种技术几乎不能保护副边输出元件。

例如在不连续反激变换器中，原边峰值电流已经受到限制，也就是给出了限制的传递功率。

当负载电阻减少、负载超过它的限定值时，输出电压开始下降。

正是因为规定输入和相应输出的电压电流乘积，当输出电压开始下降时，输出电流将会上升。

在短路时，副边电流将会变得很大，在开关电源中消耗全部的功率。

这种形式的功率限制一般只作为某些限制补充形式，如副边限流这种补充限制的电路中。

24V开关电源的几种保护电路

24V开关电源常用的几种保护电路1.防浪涌软启动电路24V开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。

在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。

上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。

2.过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。

因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。

温度是影响电源设备可靠性的最重要因素。

根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。

3.缺相保护电路由于电网自身原因或电源输入接线不可靠，24V开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。

当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相进行保护。

检测电网缺相通常采用电流互感器或电子缺相检测电路。

由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。

图5是一个简单的电子缺相保护电路。

三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。

当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。

比较器的基准可调，以便调节缺相动作阈值。

该缺相保护适用于三相四线制，而不适用于三相三线制。

电路稍加变动，亦可用高电平封锁PWM信号。

开关电源的过流保护

是隔离栅双极晶体管（ＧＢ。它是金属一化物一ＩＴ）氧半导体场效应晶体管（ＭＯＳＥ与双极晶体管的ＦＴ）复合器件，有ＭＯＳＥ既ＦＴ易驱动的特点，又具有功
锁ＰＷＭ信号
率晶体管电压、流容量大等优点。当电源出现过电载或短路时，必须采取有效的措施来保护电源以及
一
．
ＺＡＮＧｎＨＤｅｇ，ＦＵａ — ｕ，ＹＡＮＧａｇ毒ＨｎｙＬｉｎ
（ｅ７３ＩｓｉｔｆＣＳＣ，ｎｚｏ２０１Ｃｈｎ）Ｔｈ２ｎｔｕｅｏＩＹａｇｈｕ２５０。ｉａｔ
ＡｂｔａｔＴｈｉａｅｎｒｄｕｅｈｅｐｒｎｉｌｅ－ｕｒｎｏｅｔｏｆｓｉｃｉｇｐｏｒｓｐｙ。ｓｒｃ：ｓｐｐｒｉｔｏｃｓｔｉｃｐｅｏｆｏｖｒｃｒｅｔｐｒｔｃｉｎｏｗｔｈｎｗｅｕｐｌｇｉｅｅｅａｃｕｌｃｒｕｔｆｏｒｃｒｅｒｅｔｏｎ，ｎｎａｙｅｎｏｐｒｓｔｍｎｄｅａｌｆ— ｖｓｓｖｒｌａｔａｉｃｉｓｏｖｅ — ｕｒｎｔｐｏｔｃｉａｄａｌｚｓａｄｃｍａｅｈｅｉｔｉ，ｉｎａｌｕｔｏｗａｄｔｍｐｒｖｅｅｈｏ．ｌｙｐｓｆｒｒｈｅｉｏｄｍｔｄｓＫｅｒｓ：ｗｉｃｎｇｐｗｅｕｐｐｙ；ｖｒｃｒｅｏｅｔｏｐｕｓｄｈｍｏｄａｉｎｙｗｏｄｓｔｈｉｏｒｓｌｏｅ－ｕｒｎｔｐｒｔｃｉｎ；ｌｅｗｉｔｕｌｔｏ

几种常见开关电源电路图

uc3842开关电源电路图用UC3842做的开关电源的典型电路见图1。

过载和短路保护，一般是通过在开关管的源极串一个电阻（R4），把电流信号送到3842的第3脚来实现保护。

当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压Vaux也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1、R2开始下一次启动过程。

这被称为“打嗝”式（hi ccup）保护。

在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（几百ms 到几s）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。

由于漏感等原因，有的开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。

仔细调整这个电阻的数值，一般都可以达到满意的保护。

使用这个电路，必须注意选取比较低的辅助电压Vaux，对3842一般为13～15V，使电路容易保护。

图2、3、4是常见的电路。

图2采取拉低第1脚的方法关闭电源。

图3采用断开振荡回路的方法。

图4采取抬高第2脚，进而使第1脚降低的方法。

在这3个电路里R3电阻即使不要，仍能很好保护。

注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动作。

在过载或短路保护时，它也起延时保护的左右。

在灯泡、马达等启动电流大的场合，C4的取值也要大一点。

图1是使用最广泛的电路，然而它的保护电路仍有几个问题：1. 在批量生产时，由于元器件的差异，总会有一些电源不能很好保护，这时需要个别调整R 3的数值，给生产造成麻烦；2. 在输出电压较低时，如3.3V、5V，由于输出电流大，过载时输出电压下降不大，也很难调整R3到一个理想的数值；3. 在正激应用时，辅助电压Vaux虽然也跟随输出变化，但跟输入电压HV的关系更大，也很难调整R3到一个理想的数值。

LED开关电源的几种常见保护电路设计

LED开关电源的几种常见保护电路设计
一款好的LED 开关电源除了需要稳定、高效、可靠外，电路的各种保护
措施也必须精心设计，避免在复杂环境条件下能够迅速的对开关电源电路和负载进行有效保护，本文介绍LED 开关电源的几种常见保护电路。

1、过电流保护电路
在直流LED 开关电源电路中，为了保护调整管在电路短路、电流增大时不
被烧毁。

其基本方法是，当输出电流超过某一值时，调整管处于反向偏置状态，从而截止，自动切断电路电流。

如图1 所示，过电流保护电路由三极管BG2
和分压电阻R4、R5 组成。

电路正常工作时，通过R4 与R5 的压作用，使得BG2 的基极电位比发射极电位高，发射结承受反向电压。

于是BG2 处于截止状态(相当于开路)，对稳压电路没有影响。

当电路短路时，输出电压为零，
BG2 的发射极相当于接地，则BG2 处于饱和导通状态(相当于短路)，从而使调整管BG1 基极和发射极近于短路，而处于截止状态，切断电路电流，从而达到保护目的。

LED 开关电源输入过电流保护电路
图1：LED 开关电源输入过电流保护电路
‖
2、过电压保护电路
直流LED 开关电源中开关稳压器的过电压保护包括输入过电压保护和输出
过电压保护。

如果开关稳压器所使用的未稳压直流电源(诸如蓄电池和整流器) 的电压如果过高,将导致开关稳压器不能正常工作,甚至损坏内部器件,因此LED 开关电源中有必要使用输入过电压保护电路。

图3 为用晶体管和继电器所组成的保护电路，在该电路中，当输入直流电源的电压高于稳压二极管的击穿电压。

一文说清开关电源常用的几种保护

一文说清开关电源常用的几种保护摘要：一、开关电源保护电路的概述二、开关电源常用的保护电路1.过流保护2.过压保护3.过热保护4.短路保护5.空载保护三、保护电路在开关电源中的重要性四、选择合适的保护方案和电路结构正文：开关电源是电子设备中不可或缺的组成部分，其性能直接影响着设备的稳定性和可靠性。

为了保证开关电源的正常工作，保护电路的设计尤为重要。

本文将详细介绍开关电源常用的几种保护电路。

首先，开关电源的保护电路主要包括过流保护、过压保护、过热保护、短路保护和空载保护。

这些保护电路可以防止电源因异常工作状态而损坏，确保电源的稳定性和可靠性。

1.过流保护：过流保护是开关电源中最常见的保护方式。

当电源负载电流超过额定电流时，过流保护电路会立即切断电源，以保护电源和负载设备。

2.过压保护：过压保护主要针对输入电压过高的情况。

当输入电压超过电源的额定电压时，过压保护电路会启动，切断电源，以防止电源因电压过高而损坏。

3.过热保护：过热保护主要针对开关电源内部器件的过热情况。

当电源内部器件的温度超过额定值时，过热保护电路会启动，切断电源，以防止电源因过热而损坏。

4.短路保护：短路保护主要针对电源负载短路的情况。

当负载短路时，短路保护电路会立即切断电源，以防止电源因负载短路而损坏。

5.空载保护：空载保护主要针对电源在无负载情况下的保护。

当电源处于空载状态时，空载保护电路会启动，切断电源，以防止电源因长时间空载而损坏。

保护电路在开关电源中的重要性不言而喻。

合适的保护电路可以有效延长电源的使用寿命，提高电源的稳定性和可靠性。

因此，在设计开关电源时，应根据实际需求选择合适的保护方案和电路结构。

总之，开关电源的保护电路是电源稳定性和可靠性的重要保障。

开关电源常用的几种保护电路

开关电源常用的几种保护电路1 引言评价开关电源的质量指标应该是以安全性、可靠性为第一原则。

在电气技术指标满足正常使用要求的条件下，为使电源在恶劣环境及突发故障情况下安全可靠地工作，必须设计多种保护电路，比如防浪涌的软启动，防过压、欠压、过热、过流、短路、缺相等保护电路。

2 开关电源常用的几种保护电路2.1 防浪涌软启动电路开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。

在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。

上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。

图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。

在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。

当电容器C充电到约80％额定电压时，逆变器正常工作。

经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。

图1 采用晶闸管和限流电阻组成的软启动电路图2是采用继电器K1和限流电阻R1构成的防浪涌电流电路。

电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正常运行状态。

限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。

为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采用图3所示电路替代RC延迟电路。

图2 采用继电器K1和限流电阻构成的软启动电路图3 替代RC的延迟电路2.2 过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。

开关电源中几种过流保护方式

开关电源中几种过流保护方式的比较来源：电源技术应用作者：恒摘要：在输出短路或过载时对电源或负载进行的保护，即为过电流保护，简称过流保护。

介绍了过流保护的几种型式，如フ字型、恒流型、恒功率型等，并进行了比较。

关键词：过流保护；检测；比较引言电源作为一切电子产品的供电设备，除了性能要满足供电产品的要求外，其自身的保护措施也非常重要，如过压、过流、过热保护等。

一旦电子产品出现故障时，如电子产品输入侧短路或输出侧开路时，则电源必须关闭其输出电压，才能保护功率MOSFET和输出侧设备等不被烧毁，否则可能引起电子产品的进一步损坏，甚至引起操作人员的触电及火灾等现象，因此，开关电源的过流保护功能一定要完善。

1 开关电源中常用的过流保护方式过电流保护有多种形式，如图1所示，可分为额定电流下垂型，即フ字型；恒流型；恒功率型，多数为电流下垂型。

过电流的设定值通常为额定电流的110％～130％。

一般为自动恢复型。

图1中①表示电流下垂型，②表示恒流型，③表示恒功率型。

1.1 用于变压器初级直接驱动电路中的限流电路在变压器初级直接驱动的电路（如单端正激式变换器或反激式变换器）的设计中，实现限流是比较容易的。

图2是在这样的电路中实现限流的两种方法。

图2电路可用于单端正激式变换器和反激式变换器。

图2（a）与图2（b）中在MOS FET的源极均串入一个限流电阻Rsc，在图2（a）中，Rsc提供一个电压降驱动晶体管S2导通，在图2（b）中跨接在Rsc上的限流电压比较器，当产生过流时，可以把驱动电流脉冲短路，起到保护作用。

图2（a）与图2（b）相比，图2（b）保护电路反应速度更快及准确。

首先，它把比较放大器的限流驱动的门槛电压预置在一个比晶体管的门槛电压Vbe更精确的围；第二，它把所预置的门槛电压取得足够小，其典型值只有100mV～200mV，因此，可以把限流取样电阻Rsc的值取得较小，这样就减小了功耗，提高了电源的效率。

当AC输入电压在90～264V围变化，且输出同等功率时，则变压器初级的尖峰电流相差很大，导致高、低端过流保护点严重漂移，不利于过流点的一致性。

电源保护电路

开关电源保护电路1 引言评价开关电源的质量指标应该是以安全性、可靠性为第一原则。

在电气技术指标满足正常使用要求的条件下，为使电源在恶劣环境及突发故障情况下安全可靠地工作，必须设计多种保护电路，比如防浪涌的软启动，防过压、欠压、过热、过流、短路、缺相等保护电路。

2 开关电源常用的几种保护电路2.1 防浪涌软启动电路开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。

在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。

上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。

图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。

在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。

当电容器C充电到约80％额定电压时，逆变器正常工作。

经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。

图1 采用晶闸管和限流电阻组成的软启动电路图2是采用继电器K1和限流电阻R1构成的防浪涌电流电路。

电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正常运行状态。

限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。

为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采用图3所示电路替代RC延迟电路。

图2 采用继电器K1和限流电阻构成的软启动电路图3 替代RC的延迟电路2.2 过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。

开关电源中几种过流保护电路

开关电源中几种过流保护方式2005年02月23日 0引言电源作为一切电子产品的供电设备，除了性能要满足供电产品的要求外，其自身的保护措施也非常重要，如过压、过流、过热保护等。

一旦电子产品出现故障时，如电子产品输入侧短路或输出侧开路时，则电源必须关闭其输出电压，才能保护功率MOSFET和输出侧设备等不被烧毁，否则可能引起电子产品的进一步损坏，甚至引起操作人员的触电及火灾等现象，因此，开关电源的过流保护功能一定要完善。

1开关电源中常用的过流保护方式过电流保护有多种形式，如图1所示，可分为额定电流下垂型，即フ字型；恒流型；恒功率型，多数为电流下垂型。

过电流的设定值通常为额定电流的110％～130％。

一般为自动恢复型。

中表示电流下垂型，表示恒流型，表示恒功率型。

图1①②③图1过电流保护特性1.1用于变压器初级直接驱动电路中的限流电路在变压器初级直接驱动的电路（如单端正激式变换器或反激式变换器）的设计中，实现限流是比较容易的。

图2是在这样的电路中实现限流的两种方法。

图2电路可用于单端正激式变换器和反激式变换器。

图2（a）与图2（b）中在MOSFET的源极均串入一个限流电阻Rsc，在图2（a）中，Rsc提供一个电压降驱动晶体管S2导通，在图2（b）中跨接在Rsc上的限流电压比较器，当产生过流时，可以把驱动电流脉冲短路，起到保护作用。

图2（a）与图2（b）相比，图2（b）保护电路反应速度更快及准确。

首先，它把比较放大器的限流驱动的门槛电压预置在一个比晶体管的门槛电压Vbe更精确的范围内；第二，它把所预置的门槛电压取得足够小，其典型值只有100mV～200mV，因此，可以把限流取样电阻Rsc的值取得较小，这样就减小了功耗，提高了电源的效率。

（a）晶体管保护（b）限流比较器保护图2在单端正激式或反激式变换器电路中的限流电路当AC输入电压在90～264V范围内变化，且输出同等功率时，则变压器初级的尖峰电流相差很大，导致高、低端过流保护点严重漂移，不利于过流点的一致性。

开关电源各功能电路详解

UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

开关电源安规要求内容

开关电源安规要求内容开关电源是一种常见的电源供电设备，广泛应用于各个领域。

为了确保开关电源的安全性能和产品质量，制定了一系列的安规要求。

下面将详细介绍开关电源的安规要求内容。

1.电源输入参数：开关电源的输入电压范围、输入频率范围、输入电流、功耗等参数需要满足安规要求。

例如，输入电压范围通常要求在AC100V至240V之间，输入频率范围要求在50Hz至60Hz之间。

2.绝缘和耐压要求：开关电源需要具备良好的绝缘性能，以防止漏电等安全隐患。

安规要求通常规定了开关电源的接地和绝缘标准，包括绝缘电阻、绝缘强度和耐压等参数。

例如，绝缘电阻应大于100MΩ。

3.效率和功率因数：开关电源的效率和功率因数也是安规要求的重要内容。

高效率可以减少能源消耗，而良好的功率因数可以减少谐波污染。

通常要求开关电源的效率在80%以上，功率因数在0.9以上。

4.过流保护和过温保护：安规要求开关电源需要具备过流保护和过温保护功能，以避免过电流和过热导致的安全问题。

过流保护通常使用电流限流器或过电流保护器进行实现，而过温保护通常采用温度传感器进行监测。

5.安全认证：开关电源需要通过相关安全认证，以确保产品符合国家和国际安全标准。

常见的安全认证包括UL、CE、FCC和ROHS等。

UL安全认证通常用于北美市场，CE认证用于欧洲市场，FCC用于美国市场，ROHS 用于限制有害物质。

6.电子干扰：开关电源产生的电磁辐射和电磁感应对周围设备和系统造成干扰，因此安规要求开关电源需要满足一定的电磁兼容性要求。

这包括电磁辐射限值、电磁抗扰度等参数。

7.产品标识和说明：开关电源需要在产品上标注相应的安全标志和警示标志，清晰地说明产品的功率、电压等参数。

产品说明书中也需要详细介绍产品的使用方法、安装要求和注意事项，以便用户正确和安全地使用产品。

总结起来，开关电源的安规要求包括电源输入参数、绝缘和耐压要求、效率和功率因数、过流保护和过温保护、安全认证、电子干扰以及产品标识和说明。

开关电源短路保护原理

开关电源短路保护原理
开关电源短路保护是一种重要的保护机制，它可以防止在电路短路时损坏电源或其他相关设备。

其原理是基于负载电流异常时，通过控制器或保护芯片实时检测并迅速切断电源输出。

一般来说，开关电源短路保护的工作原理如下：
1. 当电源输出连接到负载时，电流会在电路中流动。

控制器通过感知环路监测负载电流大小。

2. 如果负载出现短路或电流异常增大，感知环路会检测到电流值超过设定的阈值。

3. 一旦检测到电流异常，控制器会立即采取保护措施，通常包括以下几种情况：
(a) 关闭开关管：控制器会迅速关闭开关管，切断电源输出。

这样可以防止电流流过短路点，避免短路电流对电源和其他器件产生损坏。

(b) 触发保护模式：控制器还可能触发保护模式，将输出电
压调整到一个安全的水平，以保护电源和负载。

(c) 发出警报信号：有些开关电源还会发出警报信号，以提
醒用户发生了短路或电流异常。

4. 一般情况下，控制器会在短路被排除后重新恢复正常工作。

这可以通过重新开关开关管或通过外部重置信号来实现。

总之，开关电源短路保护的原理是在检测到负载电流异常时，通过控制器或保护芯片迅速切断电源输出，以保护电源和其他相关设备的安全运行。

开关电源高温保护原理

开关电源高温保护原理开关电源高温保护原理一、引言随着科技的不断发展，电子产品的需求越来越大，开关电源作为一种高效率、小体积的电源供应器件，广泛应用于各类电子设备中。

然而，由于开关电源在长时间运行过程中可能会产生过高的温度，因此需要采取一系列的高温保护措施来保护其正常工作。

本文将介绍开关电源高温保护的原理和常见的保护机制。

二、高温保护原理开关电源高温保护的本质是通过监测温度并采取相应的措施，以防止电源因过热而受损。

其原理可分为两个方面：1. 温度监测开关电源内部通常安装有温度传感器，用于监测电源的工作温度。

常用的传感器有热敏电阻、热敏电容、热敏电偶等。

传感器通过测量某些材料随温度的变化来获得温度信息，然后将信号传递给控制电路。

2. 温度保护一旦监测到电源的工作温度超过设定的安全值，控制电路将会采取相应的保护措施，以避免进一步的危害。

常见的保护措施有以下几种：- 关断输出：当温度超过设定阈值时，开关电源可以立即关断输出，以避免过热损坏。

这种保护措施通常被称为热关断。

- 降低输出功率：当温度达到设定阈值后，开关电源可以自动降低输出功率，以减少热量的产生。

这种保护方式常被称为热降功率。

- 提示告警：开关电源可以通过控制电路发出告警信号，提示操作人员电源温度过高，需要采取相应的措施。

三、常见的高温保护机制以下是一些常见的高温保护机制，不同的开关电源可能采用不同的保护方法：1. 温度限制保护这是最常见的一种保护机制，通过设定一个温度上限，当电源的温度达到或超过这个上限值时，电源会自动进入保护状态。

在保护状态下，电源将停止工作或降低输出功率，以防止进一步的温度升高。

2. 温度反馈调节这种保护机制通过反馈温度信息，并实时对电源的工作参数进行调节，控制电源的输出功率，以保持电源在安全范围内的工作温度。

3. 温度补偿保护由于环境温度的变化可能会对电源的工作温度产生影响，因此一些开关电源会采用温度补偿保护机制，通过根据环境温度的变化对电源的工作温度进行实时补偿，以保持电源的稳定工作状态。

开关电源中的保护措施

开关电源中的保护措施
傅荣学
【期刊名称】《企业技术开发（学术版）》
【年(卷),期】2011(030)004
【摘要】开关电源广泛应用于工业控制、医疗设备等.它的保护措施非常重要.文章介绍了开关电源的几种保护措施.
【总页数】2页(P161-162)
【作者】傅荣学
【作者单位】内江职业技术学院信息电子工程系,四川内江,641000
【正文语种】中文
【中图分类】TD564
【相关文献】
1.开关电源中的保护措施探究 [J], 陈波;陈琛
2.PWM型开关电源中的损耗与谐振型开关电源的进展 [J], 王先泉;张海呈
3.开关电源中的保护措施探究 [J], 于文杰
4.开关电源防雷保护措施探讨 [J], 张经敏
5.论全固态发射机中开关电源电路的保护措施 [J], 祝春富
因版权原因，仅展示原文概要，查看原文内容请购买。
